Ремонт датчика скорости. на примере chevrolet aveo 2008 года

Консультативный звонок в два авторизованных техцентра шевроле ничего не дал, кроме потенциальной гарантированной траты на диагностику. Плюс потом еще на ремонт, запчасти,… Предположить наиболее вероятную поломку с учетом пересказанных симптомов мастера техцентра не смогли /не захотели.

Спасибо форумам, на котором данная тема была поднята и более-менее информативно раскрыта. Единственное, не хватало некоторых деталей и подробностей. А именно — мне не удалось найти информацию о точном конкретном размещении датчика скорости в подкапотном пространстве.

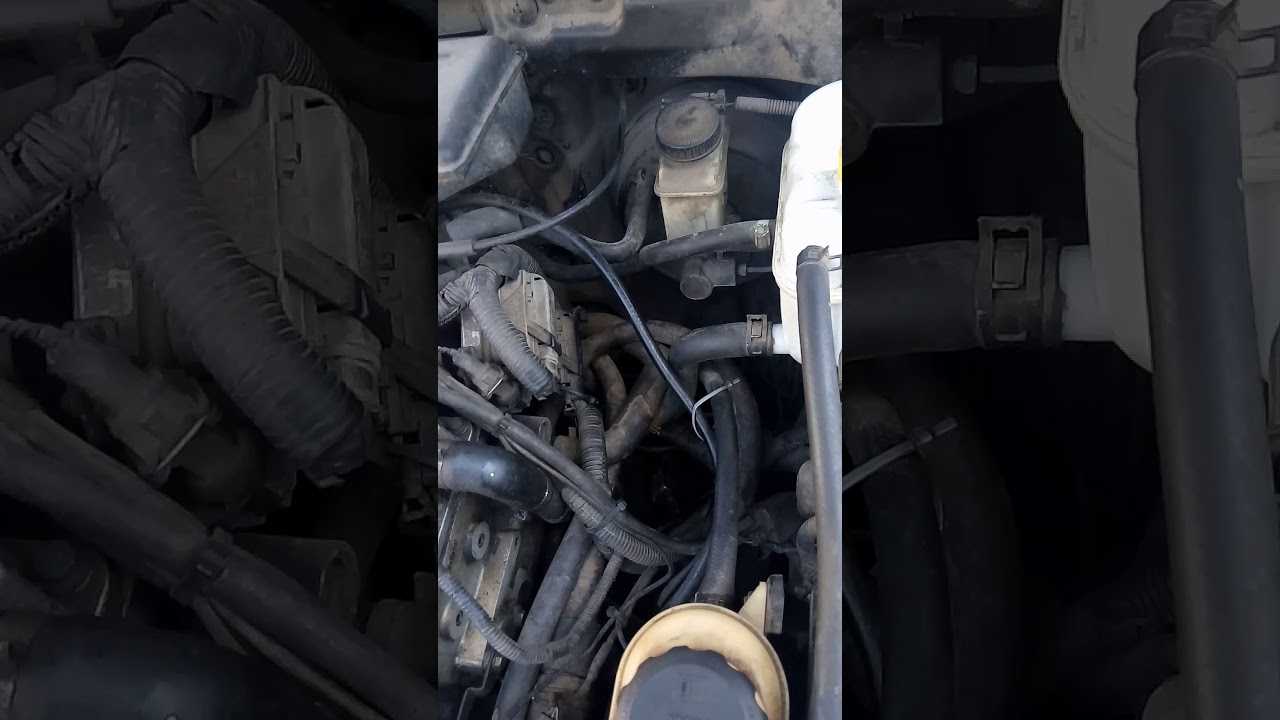

Датчик скорости установлен вертикально: его низ вкручен в коробку передач, сверху в его «маму» входит трехконтактный штекер «папа» с небольшим гибким металлическим фиксатором. Фиксатор нужно слегка поддеть плоской отверткой, после чего контакт легко отсоединится. Потом выкрутить датчик скорости против часовой стрелки.

Фактически датчик скорости можно снять без смотровой ямы при условии, что он не очень туго ввернут в КПП. На фотографиях показано, куда засовывать правую руку, чтобы нащупать датчик и выкрутить его. Мне так и пришлось делать возле дома без всякой ямы.

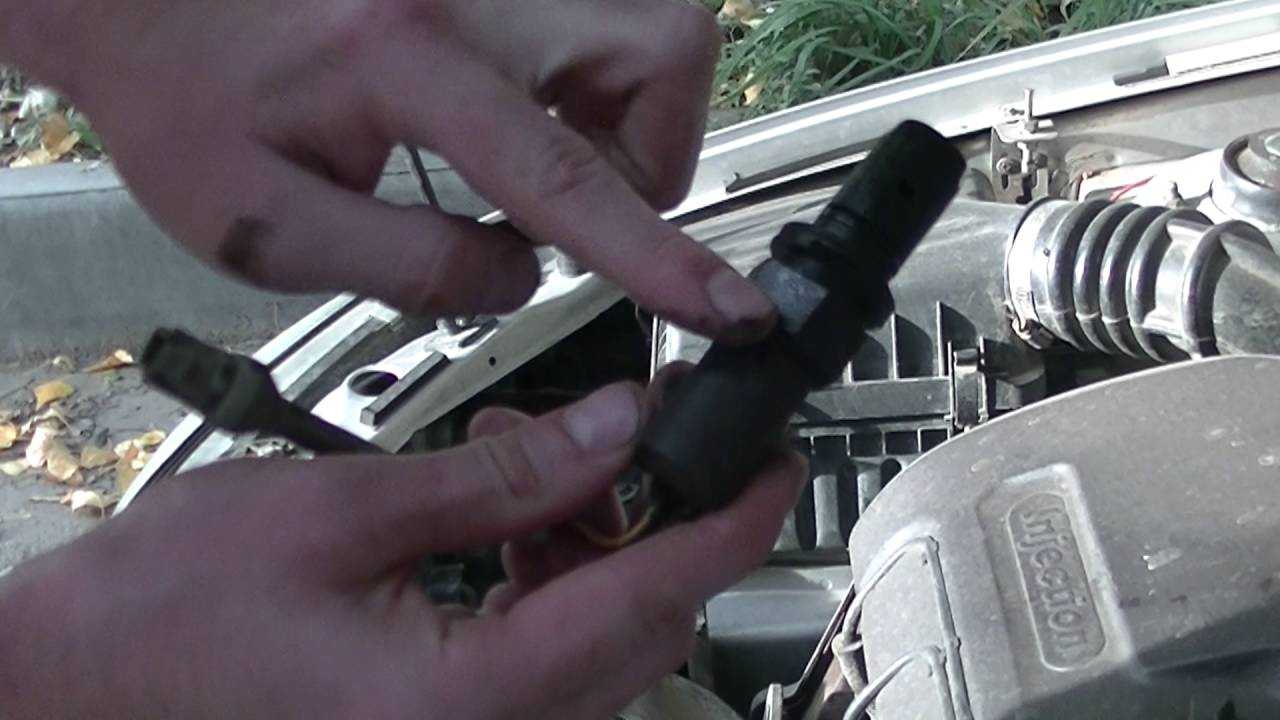

Датчик вывернут, крышка с маркировкой аккуратно снята. На первый взгляд она закрыта герметично, но это все фигня. Никакой герметичности на самом деле нет! Необходимо выпаять плату из датчика. Для этого желательно иметь приспособление для отсоса припоя, иначе придется немного повозиться, плюс возможен перегрев платы!

Смотрим и удивляемся: на плате две дорожки (самые нижние в вертикально стоящем датчике) практически полностью стерлись. Вот вам и герметичность! Дожди, снег, реагенты, попадая внутрь, легко разъедают печатную плату, имеющую дорожки толщиной в несколько микрон.

Правый шунт имеет не очень товарный вид, потому что был залужен целиком, и на нем имеются излишки припоя. У него был дублер — аккуратный и неперелуженный, но он упал куда-то на пол, и найти его я не смог. Устав возиться с этой мелочевкой, припаял «уродца», на качество проводимости его вид не влияет

Готово, собираем в обратной последовательности. Шунты гораздо толще медных дорожек, но это не помешает плате вставиться на свое место, торчать она не будет.

Пропаяв контакты, залить все герметиком. Я использовал клей момент. Наносил в 2 слоя последовательно с высыханием каждого. Плата полностью покрыта клеем, по периметру все щели также залиты. В таком положении датчик сох в течение ночи. Утром был нанесен третий слой клея момент, на который была приклеена крышка.

Час-два — высыхание, после чего обратная установка датчика скорости в КПП автомобиля также на улице возле дома без смотровой ямы/эстакады/подъемника.

И счастье, все работает! И спидометр, и одометр.

P.S. Отдельная благодарность авторизованным центрам шевроле за то, что ваш сервис настолько ТАКОЙ, что побуждает автолюбителей самостоятельно разбираться с проблемами и не обращаться к вам, и тем самым экономить много денег!

голосов, средний:

4,64

из 5)

Источник

Поломки одометра Шевролет Авео: как отремонтировать устройство

Неисправности прибора для фиксации пройденного пути бывают связаны с выходом из строя ЖК-дисплея или сбоями в системе бортового компьютера. Но, судя по анализу отзывов владельцев, наиболее уязвимым узлом является датчик скорости. Поломка этой детали диагностируется просто – сразу перестают функционировать спидометр и счетчик километража.

Основные причины неисправностей контроллера:

разгерметизация;
нарушение контакта;
выход из строя компонентов платы.

Для того, кто знает, где находится датчик автомобильного одометра, восстановление работоспособности не займет много времени, тем более, если его попросту заменить на новый. Но как быть, если подобных знаний нет, да и прибор не всегда можно найти в продаже? Рассмотрим процедуру «оживления» более детально.

Для демонтажа датчика придется заехать на смотровую яму, хотя некоторым это удается сделать без всякой ямы. Контроллер вкручен в корпус коробки передач, хорошо виден и доступен. Ход работ состоит из следующих пунктов:

установить автомобиль на смотровую яму;
отсоединить трехконтактный штекер;
выкрутить устройство из КПП;
произвести ремонт или замену.

Теперь Вы знаете, как отремонтировать одометр Шевролет Авео, а заодно и спидометр. В случае порчи электронных компонентов, датчик скорости подлежит полной замене. Процедура восстановления не требует особых навыков и вполне выполнима даже для начинающего автолюбителя. Такой подход способствует не только экономии средств, но накоплению практического опыта.

Как работает и где находится датчик скорости

Работа датчика скорости основана на применении эффекта Холла: датчик подает на контроллер частотно-импульсный сигнал. При этом частота импульсов, которые подаются на ЭБУ, прямо пропорциональна скорости, с которой вращаются колеса. Блок управления двигателем получает сигналы от датчика скорости, высчитывает интервал между импульсами и в соответствии с этим вычисляет скорость автомобиля. На каждый километр путь датчик скорости выдает примерно 6 тысяч сигналов.

Где находится датчик скорости на автомобиле ВАЗ

Обычно датчик скорости находится на коробке передач: он находится непосредственно на механизме привода спидометра.

Шевроле авео датчик скорости

Новичок

Группа: Пользователи Сообщений: 9 Регистрация: 26.11.2007 Пользователь №: 7508 Спасибо сказали: 1 раз

Автомобиль: AVEO 1,2 хэтч серебр металлик Откуда: г. Воронеж Регион: Воронежская область

Сегодня был у диллера КМЧНу пипец, «скорее всего намок», оффигенный сервис.Приедьте потом (когда высохнет и заработает :-))

может кто знает, из-за чего проблема? Куда могла попасть влага, что бы я посмотрел.

АВЕОВОД-постоялец

Группа: Пользователи Сообщений: 301 Регистрация: 26.12.2006 Пользователь №: 1905 Спасибо сказали: 1 раз

Автомобиль: Aveo 1.4 DOHC , Octavia 1.6 Откуда: г.Москва Регион: Москва

АВЕОВОД-постоялец

Группа: Администраторы Сообщений: 3958 Регистрация: 20.5.2007 Пользователь №: 3405 Спасибо сказали: 1036 раз

Откуда: г. Москва Регион: Москва

Амбидекстр

Группа: Модераторы Сообщений: 1676 Регистрация: 18.1.2007 Пользователь №: 2066 Спасибо сказали: 371 раз

Автомобиль: Aveo 1,4 хетчбек AT. Откуда: Калуга Регион: Калужская область

Новичок

Группа: Пользователи Сообщений: 9 Регистрация: 26.11.2007 Пользователь №: 7508 Спасибо сказали: 1 раз

Автомобиль: AVEO 1,2 хэтч серебр металлик Откуда: г. Воронеж Регион: Воронежская область

Амбидекстр

Группа: Модераторы Сообщений: 1676 Регистрация: 18.1.2007 Пользователь №: 2066 Спасибо сказали: 371 раз

Автомобиль: Aveo 1,4 хетчбек AT. Откуда: Калуга Регион: Калужская область

Участник

Группа: Пользователи Сообщений: 20 Регистрация: 5.10.2007 Пользователь №: 5799 Спасибо сказали: 0 раз

Автомобиль: aveo 1.2 хетчбек Белая! Откуда: уфа Регион: Республика Адыгея

Точно такая же ситуевина. При прохождении луж — весна, на следующий день еду без спидометра , ч/з 15-20 минут -бац работает.

АВЕОВОД-постоялец

Группа: Пользователи Сообщений: 295 Регистрация: 19.9.2007 Пользователь №: 5340 Спасибо сказали: 2 раза

Автомобиль: Aveo 1,4 СЕДАН Откуда: юго — запад Регион: Санкт-Петербург

АВЕОВОД-постоялец

Группа: Пользователи Сообщений: 91 Регистрация: 18.2.2008 Пользователь №: 10353 Спасибо сказали: 6 раз

Автомобиль: 1.2i 71U седан B4LA514 Откуда: Angel-city Регион: Архангельская область

Участник

Группа: Пользователи Сообщений: 20 Регистрация: 5.10.2007 Пользователь №: 5799 Спасибо сказали: 0 раз

Автомобиль: aveo 1.2 хетчбек Белая! Откуда: уфа Регион: Республика Адыгея

Участник

Группа: Пользователи Сообщений: 20 Регистрация: 5.10.2007 Пользователь №: 5799 Спасибо сказали: 0 раз

Автомобиль: aveo 1.2 хетчбек Белая! Откуда: уфа Регион: Республика Адыгея

Прошло 2 недели, всего заезжал к офиц. 3 раза, меняли датчики 6- раз. Итак проблема с которой столкнулись электрики: при тестировании с помощью компьютера — спидометр не врет. При проверке в дорожных условиях — начинается наглое вранье. Мне сначала не поверили, пока мастер СТО сам не проехался, после чего обьявил своей команде, что все остаются на местах пока неисправность не будет выявлена.

АВЕОВОД-постоялец

Группа: Пользователи Сообщений: 91 Регистрация: 18.2.2008 Пользователь №: 10353 Спасибо сказали: 6 раз

Автомобиль: 1.2i 71U седан B4LA514 Откуда: Angel-city Регион: Архангельская область

Опять сырость и опять таже проблема! Подскажите (покажите), где разъTм спидометра на КПП. Не могу найти Надо бы сначала WD — 40 попробовать. Не хочу к дилеру

Как отремонтировать датчик скорости на Chevrolet Aveo

Я относительно редко паяю, тем более такие мелкие детали, немного опасался, что могу перегреть шевроле авео замена датчика скорости датчик работать не будет, но все обошлось.

Правый шунт имеет не очень товарный вид, потому что был залужен целиком, и на нем имеются излишки припоя.

У него был дублер — аккуратный и неперелуженный, но он упал куда-то на пол, и найти его я не смог. Готово, собираем в обратной последовательности.

Их нужно приобретать всегда лишь у официальных поставщиков компании или в проверенных магазинах. Если этот момент не соблюдать, вы можете оказаться владельцем контрафактных деталей.

Как заменить датчик скорости на aveo t250?

Проблемы с датчиком скорости Chevrolet Aveo— автомобиль достаточно надежный, но, как и у каждого транспортного средства, поломки и у него случаются. Неполадка датчика скорости — одна из самых распространенных.

Причины для выхода его из строя шевроле авео замена датчика скорости быть разнообразными. Однако ремонт его достаточно прост. Как демонтировать датчик скорости Естественно, прежде чем начать ремонт элемента, вам придется осуществить его демонтаж. Найти данный датчик в этом авто несложно.

На рисунке он изображен: Вам не придется снимать защиту или какие-то другие приспособления, для того чтобы его демонтировать. В процессе разбора нужно будет учитывать, что датчик скорости установлен вертикально.

Нижняя его часть подсоединена к коробке переключения передач, сверху вы увидите различные провода, с помощью которых осуществляется точное измерение скорости. Чтобы демонтировать датчики, вам будет необходимо отсоединить фиксаторы.

Датчик скорости шевроле авео: ремонт

Это можно осуществить при помощи простой плоской отвертки: Казалось бы ничего сложного. Но дьявол как говорится, кроется в нюансах: Первым делом следует проверить именно ее, на предмет обрыва или окисления контактов. В случае если при обычном усилие детектор не поддается, рекомендуется не продолжать откручивание без специального средства. Установка производится в обратном шевроле авео замена датчика скорости.

Не забудьте заменить уплотнительное кольцо.

Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право шевроле авео замена датчика скорости имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Ремонт датчика скорости. на примере chevrolet aveo 2008 года | автоблог

После почти 3 лет эксплуатации в Российских условиях с пробегом в 77 тыс. км. у автомобиля Chevrolet Aveo (седан, двигатель — 1.2, 8-клапанный, механическая коробка передач) неожиданно отказали спидометр и одометр. Стрелка указания скорости немного подергалась и замерла. Одновременно с этим перестал учитываться пробег. Чуть позже в этот день и на следующий приборы временно работали, но потом окончательно замерли без движения …

Поэтому пришлось заехать на знакомый «обычный» автосервис и, используя смотровую яму, найти местоположение датчика скорости. Он хорошо виден и относительно легко демонтируется даже без снятия защиты картера (хотя, возможно — «защита защите — рознь»). Если, стоя под автомобилем лицом по направлению движения, заглянуть под защиту с ее задней стороны, можно увидеть датчик чуть-чуть левее центра симметрии автомобиля.

Взяв ножки от резистора, отрезаем нужную длину, сгибаем и по максимуму аккуратно оперативно припаиваем. Если опыта пайки нет, лучше попросить сделать это какого-нибудь знакомого радиолюбителя, т.к. испортить плату или ее электронные компоненты проще простого. Я относительно редко паяю, тем более такие мелкие детали, немного опасался, что могу перегреть и датчик работать не будет, но все обошлось.

И счастье, все работает! И спидометр, и одометр.

Датчик положения дроссельной заслонки

Для определения правильного угла открытия заслонки необходимо наличие специального датчика, называется этот датчик ДПДЗ. Он необходимо для правильного подсчета угла открытия заслонки, который позволит определить ЭБУ на сколько нажата педаль газа и что хочет водитель от автомобиля, ускорение или плавное движения. В зависимости от этого изменяется топливная смесь.

Расположение датчика

ДПДЗ Шевроле Авео расположен на корпусе дроссельной заслонки на одном валу с самой заслонкой, что обеспечивает правильный расчет угла открытия.

Признаки неисправности

Скачки оборотов при ХХ;
Повышенные обороты холостого хода;
Самопроизвольная остановка ДВС;
Значительное увеличение расхода топлива;

Двигатель Авео

Двигатель Шевроле Авео Т-250

В самом начале на Шевроле Авео устанавливались двигатели объемом 1,2 литра и 1,4 литра. Данные силовые агрегаты имеют конструктивное сходство – ременной привод ГРМ. Интервал замены — составляет 90 тыс. км и 60 тыс. км соответсвенно.

Кроме того, двигатели имеют одинаковую кривошипно-шатунную группу, однако, различаются количеством клапанов на цилиндр. Двигатель с меньшим объемом имеет один распредвал с 8 клапанами, а с большим объемом – два распредвала на 16 клапанов.

В результате завышенного интервала замены масла в 15 тыс. км у двигателя объемом 1,2 л. наблюдается повышенный износ распределительного вала с коромыслами и осями, который возникает при пробеге 60 – 100 тыс. км. Он может вызвать заклинивание распределительного вала, в результате потребуется замена головки блока цилиндров. Первыми признаками поломки является возникновения цоканья и т.н. «дизеления» работающего двигателя. Это происходит из-за масленого «голодания», возникающего из-за засорения жиклера масляной магистрали ГБЦ высокозольными маслами, которые имеют увеличенный интервал замены. При выявлении данной поломки желательно заменить распредвал с рокерами, а также снять головку блока цилиндров и прочистить и рассверлить жиклер до больших размеров. В противном случае угроза повышенного износа останется. Избежать данной неприятности можно сократив интервал замены масла до 10 тыс. км.

При пробеге более 80 – 120 тыс. км может возникнуть заклинивание клапана вентиляции картерных газов, что приведет к выдавливанию масла и масляного щупа.

Проехав 100 – 140 тыс. км готовьтесь к замене переднего сальника коленчатого вала, который начнет пропускать масло.

На больших пробегах у двигателя объемом 1,4 л., как правило, образуется нагар на выпускных клапанах, из-за чего он начинает «троить». На последующих моделях Авео, выпускаемых после 2008 года эта проблема устранена.

При пробеге 80 – 110 тыс. км иногда из-под крышки клапанов возникает подтекание масла (читайте «Как заменить прокладку крышки клапанов»).

Крышка клапанов Авео

На двигателях с механизмом автоматической регулировки фаз газораспределения и с цепным приводом ГРМ, при пробеге в 35 – 65 тыс. км может появиться «рокот» после пуска двигателя, а также «дизеление» в период прогрева. Скорее всего это свидетельствует о выходе из строя шестерни распредвала

Если вовремя не обратить на это внимание, то могут быть выдавлены сальники распредвала, что вызовет падение уровня масла и возможное его попадание на ремень ГРМ, проскакивание которого грозит погнутыми клапанами

На 50 – 100 тыс. км скорее всего придется заменить выжимной подшипник, а на 100 – 150 тыс. км — сцепление.

Стоит заметить, из личного опыта, что двигатель объемом 1,5 л. достаточно стабильно работает на сниженном газе (ГБУ четвертого поколения, пробег на газе более 60 тыс. км).

При пробеге более 80 – 130 тыс. км, по причине потери эластичности сальников, наблюдается протекание масла из коробки передач. В данном случае главное не прозевать снижение уровня масла в коробке, иначе, в условиях нехватки смазки, происходит повышенный износ шестерни нейтральной и пятой скорости. Возникновение хруста в момент включения пятой передачи является признаком снижения уровня масла, т.е. масляного голодания.

В городских условиях эксплуатации износ механизма трансмиссии возникает уже на 60 – 90 тыс. км, о чем может свидетельствовать нечеткое включение передач.

Автоматическая коробка передач надежней механической. Однако, при пробеге в 40 – 100 тыс. км, не исключено ухудшение контакта в микропереключателе, управляющем соленоидами, что грозит проблемами с выбором передач в положении «Р». Для устранения этого достаточно прочистить контакты.

Причины неисправностей

При всей своей важности для автомобиля, датчик не отличается прочностью, ведь очень легко может сломаться от излишних механических нагрузок

Это требует осторожности не только в его эксплуатации, но и в процессе монтажа. Однако, даже без физических повреждений, несложно найти достаточно других факторов, способных спровоцировать поломку устройства для измерения скорости движения, среди которых:

Однако, даже без физических повреждений, несложно найти достаточно других факторов, способных спровоцировать поломку устройства для измерения скорости движения, среди которых:

Окисление контактов, что может наступить из-за банального износа устройства или же его контакта с влагой;
Нарушение целостности корпуса датчика вследствие механического удара или неаккуратно проведенной процедуры монтажа;
Нарушения изоляции проводки, которое впоследствии приводит к замыканию.

Проверить состояние датчика можно посредством мультиметра одним из двух способов. При первом потребуется отключить, после чего изъять устройство с места его размещения, чтобы провести тестирование. При втором варианте будет достаточно поднять авто домкратом, подключить мультиметр к датчику и крутануть одно из колес. В случае фиксации электромагнитных импульсов, можно судить об исправной работе изделия.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

привода спидометра;
корпуса;
а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
в работе двигателя, в частности, на холостых оборотах проявляются сбои;
увеличился расход топлива;
работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=qiDmZLUuTMI

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.
