Диагностика и техническое обслуживание
Для исключения проблем с рулевой системой автомобиля важно не только регулярно проводить техническое обслуживание, но и диагностику основных узлов и агрегатов. Обязательно проводится проверка люфта при помощи специального прибора — люфтометра
Желательно проверять систему на отсутствие заеданий
Обязательно проводится проверка люфта при помощи специального прибора — люфтометра. Желательно проверять систему на отсутствие заеданий.
Во время технического осмотра оценивается состояние гидроусилителя. Если уровень масла в системе ниже требуемого, то его доливают. Диагностируется картер рулевого управления, уровень затяжки клиньев, цапф, шплинтовка, последние — после смазывания рулевой тяги.
Последующие технические осмотры подразумевают комплекс диагностических процедур, реализуемых при помощи специального оборудования. Ремонт рулевой системы лучше проводить в сервисных центрах, где работают профессионалы.
Мастера должны проверить суммарный люфт механизма при помощи люфтометра. Для легковых автомобилей он должен быть равен 10 градусам.
Виды рулевых колонок велосипеда
Выбор главного узла начинается с определения типа рулевых колонок. Механизм состоит из совокупности комплектующих элементов. Каждый вид имеет свои нюансы и характеристики. Представленные на рынке варианты иногда существенно различаются, т.к. «заточены» для конкретных моделей велосипеда.
По форме колонки разделяют на 2 класса:
- Полый прямоугольный. Диаметр трубы имеет одинаковые размеры вверху и снизу. Устройство подходит всем стилям катания − от неторопливого городского до суперэкстремального.
- Рулевые стаканы конусовидной формы. Узкая труба расширяется до 1,5 дюйма снизу. Конфигурация «Tapered» выдерживает любые нагрузки, обеспечивает велосипеду дополнительную прочность.
Резьбовая
Простой и недорогой вид рулевых колонок присутствовал на велосипедах, выпускаемых в бывшем Советском Союзе. Легкая конструкция составлена из следующих частей:
- две чашки, запрессованные в стакан рамы;
- закрытые или открытые подшипники;
- шток вилки с нанесенной резьбой;
- контргайка, которая стягивает элементы конструкции.
Сложный в настройке узел не выдерживает максимальных нагрузок, т.к. используется в прогулочных двухколесниках. Колонку (threaded) узнают по большим размерам выступающих за раму частей и крепежной гайке, расположенной в верхней части рулевого стакана велосипеда. К достоинствам конструкции относят способность отрегулировать высоту руля, приспособиться к изогнутым формам комфортных дорожных велосипедов.
Плюсы и минусы гидроусилителя руля
Нет никаких сомнений в том, что достоинств у системы гидроусиления рулевого управления гораздо больше, чем недостатков. Иначе ГУР не завоевал бы такой всеобщей популярности: ведь им в наше время оснащается абсолютное большинство новых машин всех ведущих автопроизводителей.
Надёжность
Гидравлическая система усиления руля очень надёжна. Она испытана многолетней практикой на различных видах автомашин и показывает практически безупречную безотказность.
Гидравлический усилитель руля обладает способностью развивать серьёзную мощность и преодолевать значительное сопротивление силе трения со стороны колёс. Поэтому применять его есть возможность на автомобилях любой грузоподъёмности и габаритных размеров.
Комфорт
Комфорт в управлении автомобилем для водителя – основная характерная черта и главный плюс рулевого гидроусилителя. ГУР, собственно, и создавался именно с такой целью – значительно облегчить человеку процесс управления автомобилем, избавить его от необходимости прилагать мышечные усилия при оборотах рулевого колеса.
Быстрое реагирование
Так как рулевое колесо вращается с ГУРом гораздо легче, чем без него, и оборотов «баранки» требуется меньше, у водителя появляется возможность живее и оперативнее реагировать на любые быстрые изменения в дорожной ситуации.
Лучшая точность и острота управляемости
Возможности, которые предоставляет использование гидравлического усилителя, дают дополнительный бонус всем производителям автомобилей. Так как ГУР фактически выполняет вместо водителя его физическую работу, в конструкции машин появилась возможность применять рулевые механизмы с меньшим передаточным отношением.
Среди недостатков гидравлического усилителя руля, отмечаются следующие его свойства.
Чтобы не спровоцировать поломку ГУРа, рулевое колесо нельзя надолго задерживать в крайнем правом или левом положении. В особенности – на повышенных оборотах двигателя. В этом случае, из-за образования критически сильного давления, масло может выдавить сальники и вытечь.
Устройство привода гидронасоса выполнено таким образом, что он функционирует безостановочно вместе с двигателем авто. Из-за этого насос изнашивается быстрее и отнимает часть энергии мотора, пусть незначительно, но всё же увеличивая расход горючего.
Все элементы системы гидроусилителя руля нуждаются в периодическом обслуживании, а также требуется следить за уровнем гидравлической жидкости в его расширительном бачке.
ГУРы на автомобилях эконом-класса и машинах бюджетных ценовых категорий при передвижении на больших скоростях делают рулевые колёса малоинформативными. Только в дорогих автомашинах реализовано особенное устройство насоса гидроусилителя руля, которое позволяет снижать давление масла в системе при повышении оборотов силового агрегата. Руль при этом как бы «наливается» некоторой тяжестью, и ощущение «пустоты» при управлении машиной на значительных скоростях не возникает.
Устройство системы рулевого управления
Схема рулевого управления
Конструктивно система рулевого управления состоит из следующих элементов:
- Рулевое колесо (руль) — предназначено для управления водителем с целью указания направления движения автомобиля. В современных моделях оно дополнительно оснащается кнопками управления мультимедийной системой. Также в рулевое колесо встраивается передняя подушка безопасности водителя.
- Рулевая колонка — выполняет передачу усилия от руля к рулевому механизму. Она представляет собой вал с шарнирными соединениями. Для обеспечения безопасности и защиты от угона колонка может быть оснащена электрическими или механическими системами складывания и блокировки. Дополнительно на рулевой колонке устанавливается замок зажигания, органы управления светотехникой и стеклоочистителем ветрового стекла автомобиля.
- Рулевой механизм — выполняет преобразование усилия, создаваемого водителем через поворот рулевого колеса и передает его приводу колес. Конструктивно представляет собой редуктор с некоторым передаточным отношением. Сам механизм соединяет с рулевой колонкой карданный вал рулевого управления.
- Рулевой привод — состоит из рулевых тяг, наконечников и рычагов, выполняющих передачу усилия от рулевого механизма к поворотным кулакам ведущих колес.
- Усилитель рулевого управления — повышает усилие, которое передается от руля к приводу.
- Дополнительные элементы (амортизатор рулевого управления или «демпфер», электронные системы).
Стоит также отметить, что подвеска и рулевое управление автомобиля имеют тесную взаимосвязь. Жесткость и высота первой определяют степень отклика автомобиля на вращение рулевого колеса.
Требования к системе рулевого управления
Система рулевого управления преобразует создаваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся система рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.
Передача инициируемых водителем рулящих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, прежде всего на средних и высоких скоростях.
Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспечения точной управляемости и преодоления отклонения от заданного угла поворота рулевого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.
Слабое трение в рулевом механизме позволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.
Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы водитель мог чувствовать величину сцепления между шинами и дорогой.
Требования к рулевому управлению
Требованиями к функционированию системы рулевого управления являются:
Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматически возвращаться в положение прямолинейного движения при отпускании руля.
Максимально возможное демпфирование колебаний, передаваемых от колес автомобиля на рулевое колесо при движении по неровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.
Для обеспечения чистого качения колес и, соответственно, предотвращения их избыточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).
Достаточно жесткая схема всех компонентов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение направления управляемых колес, обеспечивая безопасную и точную управляемость автомобиля.
Угол поворота рулевого колеса от упора до упора по соображениям комфорта должен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управление не должно быть столь чувствительным.
Требования законодательства, предъявляемые к системам рулевого управления автомобилей
Требования законодательства, предъявляемые к системам рулевого управления автомобилей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение автомобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окружности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как минимум остаться тем же.
Для автомобилей категории М1 (легковые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких необычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на максимальной скорости.
Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сервопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).
Устройство рулевого управления
Рассмотрим устройство рулевого управления колесных машин с управляемыми колесами. Конструктивно рулевое управление состоит из:
- рулевого механизма;
- усилителя;
- рулевого привода.
Компоновка рулевого управления грузового автомобиля с управляемыми колесами первой оси (КамАЗ, МАЗ) показана на рисунке. Использование регулируемых рулевых колонок позволяет менять угол наклона ступенчато, как правило, с шагом 5° в пределах до 40°. Рулевое управление с передними управляемыми колесами применяется у двух- и трехосных автомобилей. Компоновка и конструкция рулевого управления сравнительно просты и принципиально могут быть сведены к схемам, приведенным на рисунке.
На четырехосных автомобилях чаще всего устанавливают рулевое управление с поворотом колес первой и второй осей, первой и четвертой, либо всех осей.
Для многоосных (шестиосных) шасси большой грузоподъемности используют рулевое управление с поворотом колес первых трех осей (в последних схемах для повышения маневренности применяют поворотные колеса самоустанавливающегося типа на шестой оси). При прямолинейном движении автомобиля самоустанавливающиеся колеса, связанные друг с другом приводом, блокируются специальным устройством. При движении в повороте с повышенной кривизной траектории эти колеса разблокируются и свободно поворачиваются в режиме слежения.
Виды рулевого управления
В зависимости от типа редуктора системы, рулевой механизм (система рулевого управления) может быть следующих видов:
- Реечный – самый распространенный вид, используемый в легковых автомобилях. Этот вид рулевого механизма имеет простую конструкцию и отличается высоким КПД. Недостатки заключаются в том, что этот тип механизма чувствителен к возникающим ударным нагрузкам при эксплуатации в сложных дорожных условиях.
- Червячный – обеспечивает хорошую маневренность автомобиля и достаточно большой угол поворота колес. Этот вид механизма меньше подвержен влиянию ударной нагрузки, но более дорогостоящий в изготовлении.
- Винтовой – принцип работы похож на червячный механизм, однако он имеет более высокий КПД и позволяет создавать большие усилия.
- С гидравлическим усилителем (ГУР). Его основным достоинством является компактность и простота конструкции. Гидравлическое рулевое управление среди современных транспортных средств является одним из наиболее распространенных. Недостатком такой системы является необходимость контроля уровня рабочей жидкости.
- С электрическим усилителем (ЭУР). Такая система рулевого управления с усилителем считается наиболее прогрессивной. Он обеспечивает простоту регулировки настроек управления, высокую надежность работы, экономный расход топлива и возможность управления автомобилем без участия водителя.
- С электрогидравлическим усилителем (ЭГУР). Принцип действия данной системы аналогичен системе с гидравлическим усилителем. Главное отличие заключается в том, что насос усилителя приводится в действие электродвигателем, а не ДВС.
Рулевое управление современного автомобиля может быть дополнено следующими системами:
- Активного рулевого управления (AFS) – система изменяет величину передаточного отношения в зависимости от текущей скорости. Она позволяет корректировать угол поворота колес и обеспечивает более безопасное и устойчивое движение на скользких поверхностях.
- Динамического рулевого управления – работает аналогично активной системе, однако в конструкции в этом случае вместо планетарного редуктора используется электродвигатель.
- Адаптивного рулевого управления для транспортных средств – главной особенностью является отсутствие жесткой связи между рулем автомобиля и его колесами.
«Слабые звенья» рулевого управления

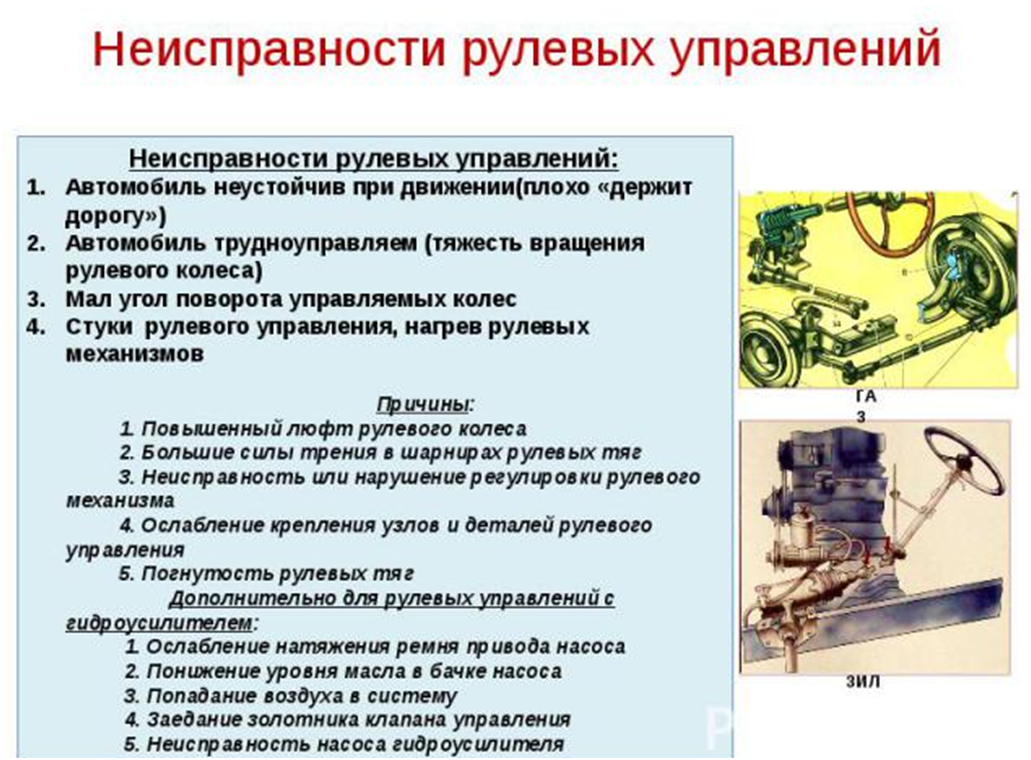

Как и любой другой механизм, рулевое управление время от времени ломается. Опытный водитель прислушивается к своему автомобилю и может определить наличие той или иной неисправности по характерным звукам.
Например, стуки или увеличение люфта рулевого колеса могут свидетельствовать о том, что в рулевом механизме ослаблено крепление картера, кронштейна маятникового рычага или рулевой сошки. Также это может быть признаком того, что шарниры рулевых тяг, передающая пара или втулка маятникового рычага пришли в негодность. Эти неисправности можно устранить при помощи нехитрых манипуляций: замены износившихся деталей, регулировки зацеплений или креплений.
В том случае, если при вращении руля ощущается чрезмерное сопротивление, можно говорить о том, что нарушилось соотношение углов установки передних колес или зацепление передающей пары. Также руль может туго двигаться при отсутствии смазки в картере. Следует устранить данные недостатки: долить смазку, сбалансировать углы установки, отрегулировать зацепление.
Основные причины неисправности
Устройство системы управления автомобиля, как и все его механизмы, подвержены поломкам.
В большинстве случаев их можно предугадать заранее, по причине наличия предшествующих симптомов.
Системе могут нанести ущерб, события неблагоприятного характера , такие как:
- неправильная эксплуатация транспортного средства, выраженная в агрессивном стиле езды;
- некачественное покрытие дороги, наличие выбоин и неровностей;
- установка запчастей неоригинального производства при проведении процедуры их замены;
- некомпетентное проведение ремонтных работ ;
- несвоевременное обслуживание;
- превышение срока эксплуатации оборудования.
Возникшие неполадки с системой управления авто в процессе движения транспорта, могут стать причиной аварий. Поэтому следует прислушиваться к признакам, которые относятся к предвестникам неприятностей.
Рулевое управление автомобиля
Рулевое управление автомобиля предназначено для изменения траектории движения автомобиля путём поворота рулевого колеса в нужную вам сторону. В общем, если руль автомобиля повернуть вправо, то происходит работа рулевого управления, которое поворачивает колеса автомобиля тоже в правую сторону. Чем больше угол поворота руля, тем на больший угол поворачиваются управляемые колеса автомобиля в нужную нам сторону.
Главное требование которое предъявляется к рулевому управления современного автомобиля — это надежность, управляемость, информативность, отзывчивость и простота конструкции. Это означает, что если неисправно рулевое управление, то это может привести к печальным последствиям, ведь машина становится полностью неуправляемой и эксплуатация такого автомобиля запрещена. Еще основное требование — это точность управления, т.е. при повороте руля, колеса должны сразу же, а не с задержкой, поворачиваться на определенный угол, который точно соответствует углу поворота рулевого колеса.
Рулевое управление состоит из рулевого механизма и привода. На данный момент наиболее распространены следующие типы рулевых механизмов: винт-гайка, червяк-ролик и рейка-сектор. Данные механизмы относятся к механическим, но в последнее время крупнейшие производители автомашин стремятся заменить механическое рулевое управление на электронное. Т.е. не будет никаких механических тяг и приводов, будет только блок управления, который согласно изменению положения руля будет поворачивать колеса машины с помощью электромоторов. Но тут есть одно «НО», дело в том, что электронное рулевое управление также должно дублироваться механическими узлами. В случае отказа электронной части, механические узлы будут предоставлять возможность водителю дальше управлять автомобилем. Этот момент очень важен и только он в настоящее время препятствует массовому внедрению электрического усилителя рулевого управления.
Рулевое управления является одним из важнейших и ответственных систем автомобиля, от этого узла напрямую зависит безопасность дорожного движения и удобство управления. Все узлы рулевого управления должны обладать высокой прочностью, надежностью и ремонтопригодностью. На узлы рулевого управления воздействуют различные силы, в основном от управляемых колёс: при поворотах, движении по ухабам и кочкам и т.д.
К рулевому управлению предъявляют следующие требования
- Обеспечение высокой маневренности, при которой возможны крутые и быстрые повороты на сравнительно ограниченных площадях.
- Легкость управления, оцениваемая усилием, прилагаемым к рулевому колесу.
- Высокая степень надежности действия, поскольку выход рулевого управления из строя в большинстве случаев заканчивается аварией или катастрофой.
- Правильная кинематика поворота, при которой колеса всех осей автомобиля катятся по концентрическим окружностям (невыполнение этого требования приводит к скольжению шин по дороге, интенсивному их изнашиванию, излишним расходам мощности двигателя и топлива).
- Умеренное ощущение толчков на рулевом колесе при езде по плохим дорогам, что снижает безопасность движения.
- Точность следящего действия, в первую очередь кинематического, при котором любому заданному положению рулевого колеса будет соответствовать вполне определенная заранее рассчитанная крутизна поворота.
- Отсутствие в рулевом управлении больших зазоров, приводящих к плохому держанию автомобилем дороги, к его вилянию.
Рулевое управление машины с передними управляемыми колесами состоит из переднего моста, трапеции управления, рулевого привода и рулевого механизма (рисунок а). Передние колеса устанавливают на цапфах 13, соединенных с передней осью шкворнями. Все это образует передний мост.
На цапфах закреплены рычаги 11, связанные шарнирно с поперечными тягами 12, Рычаги 11 и поперечные тяги 12 с передней осью 14 составляют трапецию управления, предназначенную для поворота колес.
Тяги 22 соединены с рулевой сошкой 15, сидящей на валу 10 с закрепленным на нем зубчатым сектором 8. Рулевая сошка и вал 10 образуют рулевой привод, передающий усилие от сошки к поворотным цапфам.
Зубчатый сектор 8 находится в зацеплении с поршнем-рейкой 7, укрепленной на винте 6 гидроусилителя, и образует рулевой механизм. Действие рулевого механизма облегчается гидравлическим усилителем. Усилие к рулевому механизму передается от рулевого колеса 2, сидящего на валу 4, через карданную передачу 5 на винт 6.
В рулевых механизмах применяют передачи типа червяк ролик, червяк — сектор, червяк — червячная шестерня и др. Передачи первого типа наиболее распространены в рулевых механизмах тракторов и грузовых автомобилей.
На отечественных автомобилях принято левое (по ходу) рулевое управление, обеспечивающее лучший обзор. У тракторов рулевое управление расположено справа, благодаря чему создаются условия для лучшего наблюдения за работой агрегата и более точного его вождения при выполнении ряда технологических операций (пахота, косьба и т. д.).
С целью облегчения управления трактором или автомобилем применяют усилители рулевого управления преимущественно гидравлического типа (в тракторах К-701, Т-150К, МТЗ-80, ЛТЗ-55, в автомобиле ЗИЛ-130).
Управляемые (направляющие) колеса трактора (автомобиля) должны быть установлены правильно, чтобы износы шин и затраты мощности на качение были наименьшими, устойчивость — хорошей, а управление — легким. Установка управляемых (передних) колес характеризуется их развалом в вертикальной плоскости и схождением в горизонтальной, а также наклоном шкворней поворотных цапф в продольной и поперечной плоскостях.
Развал колес (рисунок б) определяется установкой цапф колес с наклоном их шипов вниз. Это позволяет уменьшить нагрузки на внешний подшипник и улучшить управляемость. Угол развала колес различных машин а
Схождение колес (рисунок г) находят по разнице размеров А и Б между серединами колес впереди и сзади, если смотреть на них сверху. Схождение колес обеспечивает правильное параллельное качение их при наличии развала и зазоров в шкворнях, рулевых тягах и подшипниках колес. В руководстве по каждой машине указывают требуемые размеры А и Б, которые проверяют специальными приспособлениями и регулируют, изменяя длину поперечной тяги рулевого управления. Схождение колес находится в пределах 2…12 мм.
Поперечный в (рисунок б) и продольный у (рисунок в) наклоны шкворня способствуют повышению устойчивости колеса в среднем положении. Угол у, характеризующий поперечный наклон шкворня, составляет у автомобилей 6…8° и определяется соответствующей формой передней оси. Угол у, характеризующий продольный наклон шкворня, изменяется в пределах 0…40 и определяется установкой цапфы передней оси в наклонном положении. Углы наклона шкворней в процессе эксплуатации машин регулировкам не подлежат.
Составные части усилителя. Виды ГУР
В общем, основной задачей усилителя на легковом авто является повышение безопасности, а уже потом только – обеспечение комфортабельности.
Устройство гидроусилителя руля включает в себя несколько основных составных элементов:
- насос;
- распределитель;
- силовой цилиндр;
- соединительные трубопроводы.
Элементы гидроусилителя
На технике использовалось два типа гидроусилителей:
- Комбинированный (интегрированный).
- Раздельный.
Комбинированный тип отличается тем, что распределитель и цилиндр интегрированы в рулевой механизм, что позволяет в значительной мере уменьшить металлоемкость конструкции и сделать ее более компактной. Благодаря этому он получил широкое распространение, в том числе и на легковых авто.
Раздельный тип применялся на ряде грузовых авто. Его особенность заключена в том, что силовой цилиндр – отдельный элемент, взаимодействующий с приводом рулевого управления. Но из-за такого решения, конструкция ГУР получилась более громоздкой, поэтому на легковых авто она не используется.
Насос
Из названия усилителя понятно, что основным рабочим элементом в этом механизме является жидкость. Поскольку она несжимаема, то при создании давления можно получить усилие, которое и будет выполнять требуемую функцию.
И давление это создается насосом. В более простой схеме механизма насос имеет ременной привод от . Этот элемент конструкции может быть шестеренчатым (менее распространенный тип) или роторным (он же лопастной). Чаще всего на авто используется второй вариант.
Устройство насоса гидроусилителя роторного типа очень простое. Основными его элементами являются корпус с подающим и выходным штуцерами и вал, на одном конце которого установлен приводной шкив, а на другом – ротор с лопастями. Этот ротор располагается в камере особой формы — статоре (его роль выполняет корпус). За счет этой формы статора и обеспечивается нагнетание жидкости, которая затем подается на выходной штуцер, ведущий на распределитель.

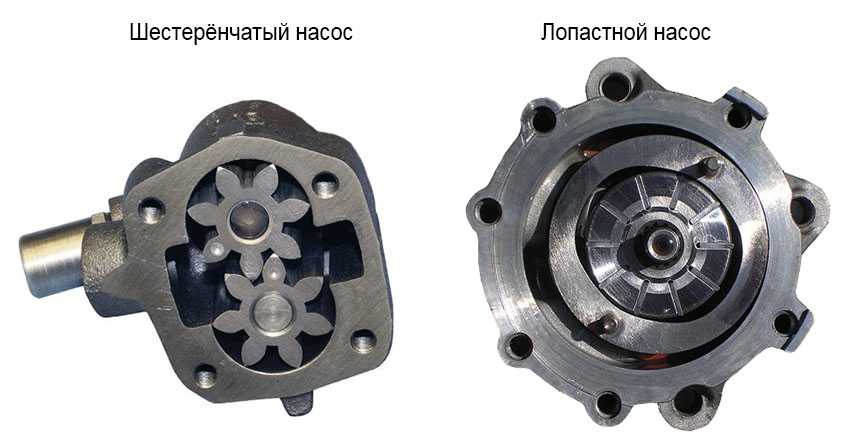

Лопастной насос гидроусилителя
Недостатком насоса, приводимого от коленчатого вала, является изменение создаваемого давления в зависимости от оборотов мотора. Из-за этого создаваемое ГУРом усилие на малых оборотах является недостаточным, а на высоких – чрезмерным, что приводит к появлению такого эффекта, как «пустой руль» («обратная связь» рулевого управления – отсутствует, поэтому информативность рулевого управления очень мала).
Принцип работы шестеренчатого и роторного насосов
Чтобы устранить этот недостаток, в устройство насоса гидроусилителя включен регулятор давления, поддерживающий его в заданном значении. Функционирует он очень просто – при превышении давления, регулятор, смещаясь, открывает перепускной канал между подающим и выводным каналами и часть давления сбрасывается.
Распределитель
Жидкость под давлением, созданным насосом, подается на распределитель. В задачу этого составного элемента входит распределение потока жидкости в зависимости от положения рулевого управления. Наибольшее распространение на легковых авто получил золотниковый распределитель поворотного типа. Этот узел является промежуточным звеном между валом колонки и шестерней рулевого механизма.

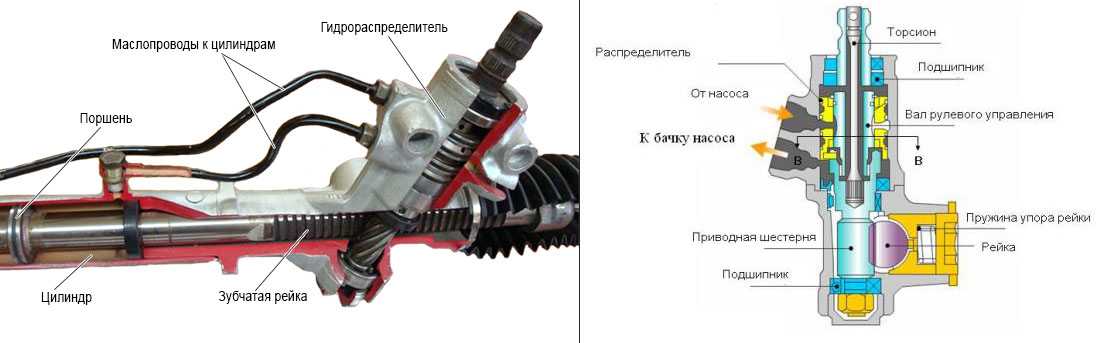

Устройство распределителя рейки
Состоит распределитель из двух элементов – вала и поворотного золотника. Эти элементы насажены на торсион, который соединяет между собой вал колонки и шестерню.
К распределителю подходит подающий штуцер от насоса, обратка (по ней жидкость возвращается снова в насос) и два вывода, ведущих на силовой цилиндр.
Схема работы распределителя
Суть работы распределителя такая: при вращении руля сопротивление, идущее от колес, приводит к скручиванию торсиона, что в свою очередь обеспечивает проворот золотника относительно вала распределителя. Из-за этого одни каналы открываются, а вторые закрываются, то есть, происходит перераспределение потока жидкости.
Цилиндр
Силовой цилиндр выполняет роль исполнительного элемента. В комбинированном типе ГУР он полностью интегрирован в рулевой механизм. В качестве поршня выступает рулевая рейка, на которой дополнительно имеется шайба с уплотнителями, а цилиндра – корпус. Поршень делит цилиндр на две камеры, соединенных трубопроводами с распределителем.
Основные типы приводов и рулевых механизмов
Рулевой механизм.
предназначен для поворота управляемых колес с небольшим усилием на рулевом колесе. Что достигается за счет увеличения передаточного числа рулевого механизма. Однако передаточное число ограничивается количеством оборотов рулевого колеса. Если выбрать передаточное число с количеством оборотов рулевого колеса больше 2-3, то существенно увеличивается время поворотаавтомобиля, что является недопустимым в условиях движения. В следствии этого производят огрничение передаточного числа в рулевых механизмах в пределах 20-30, а для уменьшения усилия на рулевом колесе в рулевой механизм или привод встраивают усилитель.
Ограничение передаточного числа рулевого механизма также связано со свойством обратимости (способностью передавать обратное вращение через механизм на рулевое колесо). При больших передаточных числах увеличивается трение в зацеплениях механизма, свойство обратимости пропадает и самовозврат управляемых колес после поворота в прямолинейное положение оказывается невозможным.
Рулевые механизмы в зависимости от типа рулевой передачи разделяют на:
- • червячные,
- • винтовые,
• шестеренчатые.
Рулевой механизм с передачей типа червяк — ролик имеет в качестве ведущего звена червяк, который закреплен на рулевом валу, а ролик установлен на роликовом подшипнике на одном валу с сошкой. Для полного зацепление при большом угле поворота червяка, нарезку червяка выполняют по дуге окружности — глобоиде. Такой червяк называют глобоидным.
В винтовом механизме вращение винта, связанного с рулевым валом, передается гайке, заканчивающейся рейкой, зацепленной с зубчатым сектором, а сектор установлен на одном валу с сошкой. Данный рулевой механизм образован рулевой передачей типа винт-гайка-сектор.
В шестеренчатых рулевых механизмах рулевая передача образуется цилиндрическими или коническими шестернями, к ним же относят передачу типа шестерня-рейка. В последних цилиндрическая шестерня связана с рулевым валом, а рейка, зацепленная с зубьями шестерни, выполняет роль поперечной тяги. Реечные передачи и передачи типа червяк-ролик преимущественно применяют на легковых автомобилях, так как обеспечивают сравнительно небольшое передаточное число.
Рулевой привод.
Конструкции рулевого привода различают по расположению рычагов и тяг, составляющих рулевую трапецию, по отношению к передней оси. Если рулевая трапеция находится впереди передней оси, то конструкция рулевого привода называется передней рулевой трапецией, при заднем расположении — задней трапецией. Большое влияние на конструктивное исполнение и схему рулевой трапеции оказывает конструкция подвески передних колес.
При зависимой подвеске рулевой привод имеет более простую конструкцию, так как состоит из минимума деталей. Поперечная рулевая тяга в этом случае сделана цельной, а сошка качается в плоскости, параллельной продольной оси автомобиля. Можно сделать привод и с сошкой, качающейся в плоскости, параллельной переднему мосту. В следствии этого продольная тяга будет отсутствовать, а усилие от сошки передается прямо на две поперечные тяги, связанные с цапфами колес.
При независимой подвеске передних колес схема рулевого привода конструктивно сложнее. В данном случае появляются дополнительные детали привода, которых нет в схеме с зависимой подвеской колес. Изменяется конструкция поперечной рулевой тяги. Она сделана расчлененной, состоящей из трех частей: основной поперечной тяги 4 и двух боковых тяг — левой и правой. Для опоры основной тяги служит маятниковый рычаг, который по форме и размерам соответствует сошке . Соединение боковых поперечных тяг с поворотными рычагами цапф и с основной поперечной тягой выполнено с помощью шарниров, которые допускают независимые перемещения колес в вертикальной плоскости. Рассмотренная схема рулевого привода применяется главным образом на легковых автомобилях.
Рулевой привод, являясь частью рулевого управления автомобиля, обеспечивает не только возможность поворота управляемых колес, но и допускает колебания колес при наезде ими на неровности дороги. При этом детали привода получают относительные перемещения в вертикальной и горизонтальной плоскостях и на повороте передают усилия, поворачивающие колеса. Соединение деталей при любой схеме привода производят с помощью шарниров шаровых либо цилиндрических.
