Усиление рамы
Это помогает устранить недостатки жесткости конструкции, предотвратить выявление трещин и скручивание балок при последующей эксплуатации транспортных средств. Усиление рамных конструкций допускается техническим регламентом, но только в определённых случаях.
Варианты усиления
Исходя из контекста действующего регламента, для повышения надёжности рамы допускается лишь два способа:
- Перераспределение нагрузок на опорные точки. Выполняется на участке крепления кузова, и нужный эффект достигается за счёт установки подрамника. Сваривается эта конструкция из металлопрофиля, способствует снижению динамических нагрузок на несущее основание.
- Сегментарное усиление. Здесь повышается прочность отдельных, потенциально слабых участков. Такое усиление обычно выполняется П-образными вставками, которые размещаются внутри продольных лонжеронов. Такой вариант отлично подходит для укрепления участков с приваренными либо приклёпанными элементами.
Нужно отметить, что усиление рамы не относится к внесению изменений в конструкцию транспортного средства, ведь линейные размеры и характеристики шасси остаются неизменными. Поэтому отдельно регистрировать такую доработку в ГИБДД, не требуется.
Как заменить шкворни на Газели – инструкция
Замену запчастей рекомендуется проводить по такому алгоритму:
Поместите транспортное средство на подпорки (например, на строительные козлы). Дело в том, что шкворни демонтируются из нижнего положения, а использование подпорок позволит вам создать необходимое пространство для демонтажа
Обратите внимание, что подпорки не должны касаться автомобильной балки
Снимите колеса с опор автомобиля с помощью баллонного ключа. Рекомендуется провести демонтаж сразу двух колес, чтобы потом не испачкать их (кулаки и шкворни в случае длительного использования часто загрязняются, что может испортить внешний вид колес).
Аккуратно демонтируйте тормозной суппорт с подвески. Он легко снимается, поэтому с ним проблем быть не должно. Для демонтажа нужно выкрутить два болта-фиксатора гаечным ключом на 12 (хотя на некоторых старых модификациях может использоваться ключ на 10).
Снимите кулак с рулевой тяги. Для этого с помощью плоскогубцев удалите фиксирующую проволоку, а потом снимите гайку с помощью баллонного ключа. Теперь необходимо снять фиксирующий палец – оптимальным вариантом будет использование съемника.
С помощью ключа демонтируйте нижнюю и верхнюю коробку непосредственно на поворотном кулаке (шкворень будет находиться внутри него). Работы следует проводить аккуратно; при демонтаже вы можете обнаружить налет на кулаке – его нужно снять тряпкой или отверткой.
Найдите на поворотном кулаке посадочный палец, демонтируйте гайку-фиксатор. Располагаться гайка может как с передней, так и задней части кулака. После демонтажа выбейте посадочный палец с помощью молотка (но не делайте сильных ударов).
В шкворневое отверстие ставьте любой цилиндрический предмет (например, другой шкворень), а потом ударьте несколько раз по его краю с помощью молотка. В результате наш шкворень должен выйти из поворотного кулака. Если запчасть сидит в отверстии достаточно плотно, удары можно наносить с помощью кувалды.
Вставьте новый шкворень в отверстие, протолкните его с помощью пальцев или молотка. Соберите подвеску в обратном порядке согласно инструкции выше. Если вы меняете запчасть сразу на двух колесах, рекомендуется сперва выполнить демонтаж обоих шкворней, а потом – поочередную замену и сборку, чтобы не испачкать детали.
шкворней
1 year ago
УАЗ Patriot,Hunter регулировка и смазка шкворней.
Тонкости регулировки и смазки шкворней.
1 year ago
Ремонт Шкворней на Газели своими руками + какие приспособления нужны
10 months ago
Протяжка шкворней
Стандартные вкладыши шкворней на пробеге более 60.000 км все же потребовали восстановления преднатяга Как…
3 years ago
Намертво сидячий шкворень,правильный способ выпресовки
Компания Авто- Крафт специализируется на реставрации автотракторных деталей, комбайнов, экскаваторов….
3 years ago
Замена шкворней на Газели
Полностью выкатываем балку и меняем шкворня! Выколачиваем их за 10 минут и ставим новые! Спасибо за просмотр…
3 years ago
Как шприцевать шкворня
В этом видео описано как шприцевать шкворня на газели. Видео пособие для новичков. ОБНАРУЖЕНИЕ ВСЕХ ТИПОВ…
6 months ago
Замена шкворня на Камаз Евро!
РемонтШквореньКамаз Донат: https://www.donationalerts.com/r/gmeka https://www.instagram.com/zheka_saltovskiy/
3 years ago
Проверка шкворней
Проверяем в домашних условиях шкворни на наличие люфта. Чаще всего разбивает шкворня в поворотном кулаке…
2 years ago
замена шкворней уаз старого образца
замена шкворней уаз старого образца.
4 years ago
#12 – Замена шкворней на грузовом автомобиле
Дядя Рома меняет шкворни на японском грузовом автомобиле. Очень трудозатратно, много работы кувалдой….
4 years ago
Замена шкворней на МАЗе и МАНе
2 years ago
Выпрессовка шкворня поворотного кулака
Съёмник шкворней мод. ВШ75-125 с ручным гидравлическим приводом применяется для выпрессовки (запрессовки)…
1 year ago
Ремонт шкворня Камаз. Установка упорного подшипника вместо шайб!
Краткое пособия, как справится с заклинившем или провернутыми втулками на шкворне в Камазе, звыняйте за…
5 months ago
Регулировка, центровка шкворней и поворотного кулака, военный мост
4 years ago
как убрать люфт шкворней на уаз
протяжка шкворней на авто уаз.
2 years ago
ЗиЛ Дизель №3 (Замена шкворней , цапф, втулок)
Я в вконтакте – https://vk.com/id290812754 Я на Д2 – https://www.drive2.ru/users/krivosheevov/#blog.
2 months ago
Дальнобой по США! Замена шкворней !
2 months ago
Дошли руки до шкворней ! Роликовый подшипник, за место шайбы скольжения Камаз.
6 months ago
Замена шкворней Газели, протяжка втулок. Как это делать своими руками.
Как заменить шкворни, уплотнить втулки на Газели. Ремонт своими руками. Какой нужен для этого инструмент…
9 months ago
Разберем Шкворня на УАЗ Патриот.Ремонт, который можно сделать своими руками.
Разбираем шкворневой Узел на УАЗ патриот 2017 г.в. и меняем вкладыши. Все работы выполняются в сервисе “Макс…
1 year ago
Как подтянуть шкворня УАЗ Patriot,Hunter, БУХАНКА
НЕ СУДИТЕ СТРОГО И НЕ СУДИМЫ БУДЕТЕ https://vk.com/id55935184 я в контакте.
6 years ago
KPP 230 Выпрессовщик шкворней коммерческого транспорта
8 months ago
Правильная замена втулок шкворней, обзор шкворнедава для Газели.
Всем привет, прикупил выпресовщик шкворней(шкворнедав) для газели за 3750. Как заменить самому шкворня, чтоб…
1 year ago
Эффективный способ смазки шкворней на Газель
Братцы кто просил размеры втулок и выколоток вот тут https://www.youtube.com/watch?v=JCb5a2M-krc Ремонт шкворней https://www.youtube.com/wa…
2 years ago
Замена шкворней на Исузу
Ремонт передней подвески грузового автомобиля: замена шкворней,сальника,подшипника,проточка посадочных…
1 year ago
УАЗ – замена шкворней и реставрация деталей
http://avtoznahar.org.ua Ремонт моста. https://www.youtube.com/watch?v=5f3bsqLP_Og&list=PLm6qNJEyYV77o5JRnkbUqUF5S-gwJs2I2.
1 year ago
Замена шкворней УАЗ (БЕЗ РАЗБОРКИ поворотного кулака)
Замена шкворней старого образца на бронзовых втулках БЕЗ полной разборки поворотного кулака, на шкворня…
more (3547+ videos)
Как Поменять Шкворня На Газели Полный Привод VESKO-TRANS.RU
Инструкции по замене шарнира на автомобиле Gazelle
Неудовлетворительное состояние внутренних дорог часто становится причиной того, что в передней подвеске автомобиля есть стук, который занимает большую часть нагрузок. Он не исчезает и, как правило, свидетельствует о том, что пришло время следить за заменой воров. Специфика этой операции будет обсуждаться в этом материале.
Когда стоит серьезно подумать о ремонте
Как показывает практика, замена штырей требуется с существенным зазором, который появляется на повороте кулака. Определить проблему достаточно просто. вытащить переднее колесо и, схватив его за 6 и 12 часов, мы делаем резкие рывки вверх и вниз. Если есть зазор, то стержень работал свой ресурс и нуждается в замене. Четкое подтверждение проблемы можно получить, повернув колесо и ошеломив его. ненужное движение кулака по отношению к переднему лучу не очень проблематично.
В основе такой проблемы лежит ряд факторов, но чаще всего основная причина заключается в следующем:
- Агрессивное преодоление проблемных дорог;
- Неисправности колес и направляющих;
- Отсутствие своевременного технического обслуживания, включая шприц;
- Неверный крутящий момент подшипников на передних колесах.
Замена штырей. что требуется для работы
Чтобы выполнить ремонт газелей, вы должны заранее позаботиться о наличии следующих инструментов и устройств:
- Набор сканеров и держатель для них;
- Уплотнительный ниппель угольного типа;
- Набор ключей разных типов;
- Газовая плита;
- Устройство для изменения подшипников и бесшумных блоков.
Шкворни полноприводной газели на роликовых подшипниках после 2.5 лет активной эксплуатаци
. форум об тюнинге машин , заходите , там много интересного ! Все с матом будут удалят.
https://youtube.com/watch?v=Pd5a-S1y8-c
Съёмник шворней ГАЗ-ель от DTM.Garage
И снова будни гаража: выпрессовываем закисшие шкворни на ГАЗ-ели самодельным съёмником
Осторожно. в. Кроме того, это будет необходимо и такие запасные части:
Кроме того, это будет необходимо и такие запасные части:
- Shtvorni;
- Сальники и прокладки;
- Шайбы и уплотнительные кольца;
- Сплит-контакты;
- втулки;
- Смазочные материалы и герметик;
- Очиститель карбюратора.
Мы начинаем заменять. последовательность действий
После того, как все необходимое для работы будет подготовлено, вы можете перейти непосредственно к замене устройства, выполнив работу в этом порядке:
- Мы сливаем масло с моста, после чего вешаем его, устанавливаем замки и разбираем колеса;
- Отвертываем крепления с тормозного диска и опоры;
- Снимите крепежные детали с тормозной панели и снимите корпус подшипника одновременно с приводом;
- Демонтируйте кончик руля и вытащите нижний масляный фильтр;
- Мы удаляем смазочный клапан и штифт конического штифта;
- Из нижнего стержня мы получаем пробку, после чего мы впитываем разобранное устройство и переходим к анализу второй стороны, выполняя аналогичные действия в той же последовательности;
- Мы проводим визуальный осмотр удаленных элементов, и если есть дефекты или повреждения, мы заменяем их новыми деталями;
- Мы смазываем кусты сварочным швом и выполняем повторное нажатие, размещая верхний элемент на одном уровне с корпусом. Здесь мы проверяем видимость выхода для смазки;
- Мы устанавливаем втулки строго вертикально, для большего удобства, заливая их маслом;
- Очистить развертку. для установки цапф должно быть достаточно нажать пальцем;
- Мы проверяем масляные уплотнения полуоси и смазываем их края маслом;
- Мы собираем механизм и проверяем качество существующих резьбовых соединений. Все элементы должны двигаться легко, без каких-либо усилий;
- Смажьте места контакта отдельных частей маслом, затем установите масленку на место;
- Мы собираем демонтированные блоки в обратном порядке.
Послесловие
Вот, собственно и все, шкворни заменены. Как вы можете видеть, в этой операции нет ничего сложного, и она абсолютно способна для всех. Не бойтесь попробовать, и вы добьетесь успеха.
Как проверить люфт в шкворнях Газель
Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:
- происходит неравномерный преждевременный износ протектора шин;
- в подвеске появился стук;
- автомобиль плохо слушается руля.
Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.
Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:
- разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
- резина быстро износится, придется менять колеса;
- ездить на Газели с большими люфтами опасно, можно попасть в аварию.
Шкворни на Газель
Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.
На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.
Также в автомагазинах продаются полные наборы, в которые входят:
- клинья (2 шт.);
- сферические втулки (2 шт.);
- шкворни (2 шт.);
- резиновые уплотнители (2 шт.);
- прокладки заглушек (2 шт.);
- бронзовые втулки (4 шт.);
- шайбы;
- гайки.
Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Коробка переключения передач
Стандартная пятиступенчатая коробка передач ГАЗ 3302 ничем не отличается от той, что устанавливается на Волгу. Отличия заключаются в количестве зубьев на валу и шестерне, а также количеством передаточных чисел. При острой необходимости можно установить коробку от Волги на Газель.
Схема устройства коробки передач Газели
Неисправность коробки выявляется водителем в ходе эксплуатации путем внешних факторов: трудность переключения передач на определенных ступенях. Причиной этой неполадки являются заусенцы, появившиеся на зубьях муфты. В лучшем случае зубья нужно прочистить, однако при запущенном положении придется менять рычаг переключения.
Неполадка в синхронности при переключении. Руководство по ремонту объясняет эту проблему порчей кольца синхронизации. Единственный выход — заменить кольцо. Худшая поломка — самостоятельное переключение передач. Этот дефект возникает из-за износа деталей коробки и пружины фиксатора. Единственно возможное решение — покупка поддержанных деталей. Если возможность замены временно отсутствует, можно ослабить крепление коробки с картером механизма сцепления. Это наиболее частые поломки, проблемы и недостатки данной модели автомобиля. Зная такие хитрости, каждый водитель сможет быстро избавиться от поломки.

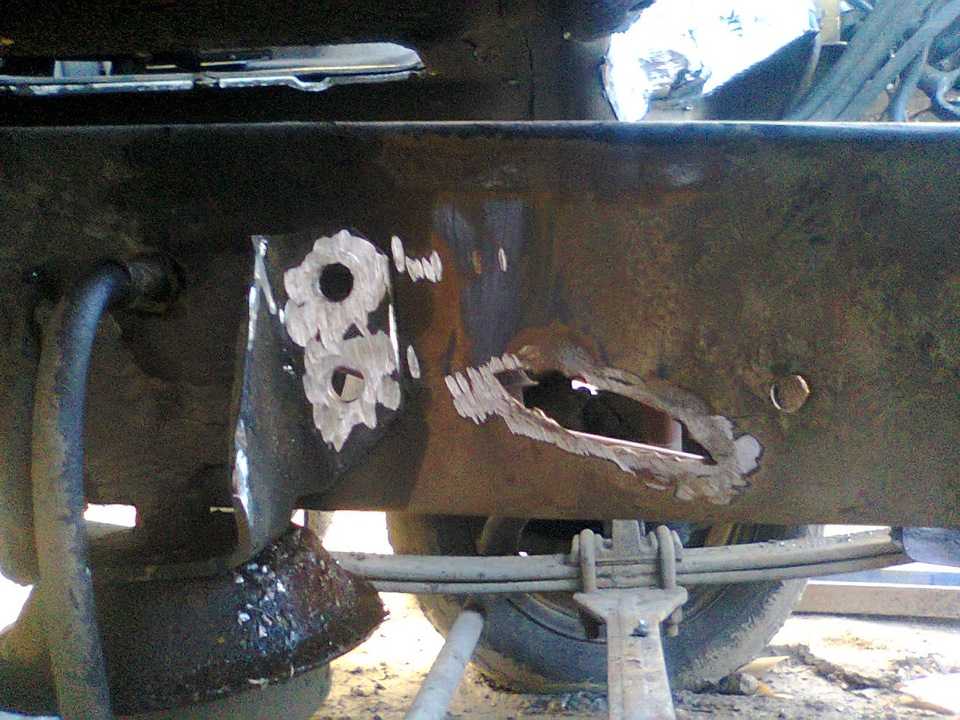

Виды повреждения рамы
Все дефекты таких металлоконструкций носят естественный или искусственный характер. В первом случае, речь обычно идёт об «усталости» металла или нарушениях условий эксплуатации, когда нагрузки на шасси превышают допустимые нормы. Во втором – поломка спровоцирована экстремальной ситуацией, например, аварией.
Если говорить о конкретике, то для рам грузового транспорта характерны следующие повреждения:
- Скручивание осевых балок;
- Диагональное смещение лонжеронов;
- Поперечные разрывы;
- Изгибы в вертикальной или горизонтальной плоскости;
- Трещины.
Как упоминалось выше, устранить можно практически любой дефект рамной конструкции, но только в том случае, если это выгодно клиенту. В остальных ситуациях, рама обычно идёт под замену.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Как проверить люфт в шкворнях Газель
Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:
- происходит неравномерный преждевременный износ протектора шин;
- в подвеске появился стук;
- автомобиль плохо слушается руля.
Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.
Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:
- разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
- резина быстро износится, придется менять колеса;
- ездить на Газели с большими люфтами опасно, можно попасть в аварию.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Признаки износа шкворневой подвески на Газели
Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.
Первыми признаками неисправного шкворня могут служить следующие симптомы:
- Появление металлического звука при ударе по колесу.
- Биение в руль на скорости.
- Затруднения при повороте рулевого колеса.
- Ярко выраженный износ внешней или внутренней части покрышки.
Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.
Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.
Для полной уверенности, что шкворня в Газели требуют замены нужно:
- поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
- зафиксировать педалью тормоза ступичный механизм;
- покачать колесо в вертикальной плоскости.
Так выглядит изношенный шкворень
Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.
Что такое шкворень?
Шкворень – это один из рабочих элементов поворотных узлов, используемых в различной грузовой автомобильной и специальной техники, а также некоторых моделей легковых транспортных средств. Он представляет собой стальной стержень, который служит в качестве оси поворота шарнирных соединений и силовой детали.
В легковых и грузовых автомобилях, тракторах и других машинах шкворень соединяет поворотные кулаки колес с балками, используется в качестве основы сцепных устройств прицепов и полуприцепов и т.д.
Функции шкворня:
- Работает в качестве направляющего элемента, который обеспечивает правильное положение шарнирных узлов
- Выступает в качестве силового компонента, который соединяет элементы шарнирных узлов
- Выполняет функцию оси поворота шарниров
- Подает и распределяет смазочный материал между взаимодействующими деталями
От состояния шкворней зависит безопасность и надежность управления транспортным средством. В процессе эксплуатации они подвергаются износу и очень высоким нагрузкам, поэтому их следует регулярно обслуживать и периодически менять.
По назначению выделяют шкворни поворотной цапфы, полуприцепов, навесок и прицепных устройств. Рассмотрим их подробнее.
Шкворень поворотной цапфы
Шкворень поворотной цапфы – это элемент поворотного кулака управляемого колеса, который соединен с колесной балкой. Данный узел воспринимает все нагрузки и моменты, передает их на кузов автомобиля и, фактически, удерживает на себе колесо.
По конструкции они бывают сквозными и раздельными. Первые представляют собой стальные стержни, которые посредством подшипников качения или скольжения помещается в посадочныые места, находящиеся в балке моста и поворотном кулаке. Они фиксируются при помощи штифтов или резьбы, а также крышками в нижней и верхней части узла. Поворотные кулаки или крышки могут дооснащаться пресс-масленками для обслуживания.
Раздельные шкворни – это укороченные стальные пальцы, которые устанавливаются в двух точках соединения балки моста и поворотного кулака. На один кулак приходится два шкворня: верхний и нижний, которые могут иметь одинаковую конструкцию или различаться размерами или деталями.
Шкворень седельно-сцепного устройства (ССУ)
Следующий вид шкворней является составным компонентом седельно-сцепного устройства. Он используется в шарнире, который соединяет полуприцеп и ССУ. Конструкционно такие детали состоят из стержня заданной длины, снизу которого делается проточка определенной ширины.
Этой проточкой деталь помещается в седельно-сцепное устройство и фиксируется там. В верхней части изделия устанавливается фланец или выполняется резьба.
Шкворень устанавливается в передней части полуприцепа. Он закрепляется в ССУ и обеспечивает надежное удерживание полуприцепа с возможностью его поворота относительно тягача.
Шкворень для навесок и прицепных устройств
Последний вид шкворней служит для фиксации навесного оборудования и прицепов с навесками или специальным приспособлением сзади или спереди транспортного средства. Такие детали еще называют пальцами. По конструкции они представляют собой металлическую болванку, которая сверху имеет расширение, а снизу отверстие для фиксирующих приспособлений, например, шплинтов.
