Регулировка (подтяжка) рулевой рейки

Как заменить рулевую рейку ВАЗ 2115 своими силами

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Производительность автомобиля, как и любого другого механизма, зависит от хорошей работы узлов и деталей. Неполадки в работе рулевой рейки особенно опасны, так как могут привести к роковым ситуациям. Заменять рулевую рейку нужно, если при повороте рулевого колеса доносится хруст или стук. Иногда ситуацию может исправить подтяжка болтов, гаек и установка новых сальников. Если проблема после этого не устранена, требуется замена рулевой рейки. Иногда после того, как гайки подтянуты, вращение руля затруднено либо вообще заклинивает.

Необходимые инструменты:

  • съемник для рулевых тяг;
  • шестигранник на «17»;
  • проникающая жидкость WD-40;
  • комплект накидных и рожковых ключей;
  • литол;
  • новая рулевая рейка ВАЗ 2115;
  • наконечники Kroner (на свое усмотрение).

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Замена рулевой рейки ВАЗ 2115 своими руками

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Пока ТС находится на земле, снять болты крепления колеса.
  2. Поддомкратить автомобиль, вывесить колеса.
  3. Демонтировать колеса, обработать гайки жидкостью WD-40.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Внутри салона открутить стопорный болт рулевого кардана.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Под капотом открутить абсорбер, обеспечив доступ к рулевой рейке.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Расшплинтовать гайку наконечника, выбить наконечник стойки (важно не бить по резьбе)

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Также ознакомьтесь

О снятии и замене наконечника рулевой тяги можно прочесть в этой статье

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Выкрутить гайки, которые фиксируют рулевую рейку.
  2. Извлечь рейку справа.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

  1. Снять рейку со шлицов. Обычно это не вызывает сложностей.
  2. После снятия рейки с наконечниками, выкрутить наконечники, посчитать количество винтов. Благодаря этому после замены получится комфортнее добраться до станции техобслуживания.
  3. На новой рейке открыть боковые заглушки. Заполнить отверстия литолом.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

В момент прикручивания наконечников важно не перепутать стороны, потому что левый отличается от правого. Для установки новой рейки нужна будет чья-то помощь. Вернуть рейку обратно, наживить крепления справа

Напарник должен оказать помощь при попадании в шлицы рулевого карданчика. Для разжима хомута вбить в него зубило. После этого шлицы войдут проще

Вернуть рейку обратно, наживить крепления справа. Напарник должен оказать помощь при попадании в шлицы рулевого карданчика. Для разжима хомута вбить в него зубило. После этого шлицы войдут проще.

  1. На рейке есть специальная проточка, в которой должен быть установлен стопорный болт.

Сборку выполнить в обратной последовательности. После того, как рулевая рейка ВАЗ 2115 заменена, сделать регулировку развал/схождения.

Рекомендуем почитать

Как своими руками заменить ШРУС ВАЗ 2108

Если в передней части автомобиля (в районе колес) при движении по неровной поверхности или на поворотах появляется стук или хруст, возможно, требуется …

Рулевая рейка на автомобиле Лада Гранта

Лада Гранта изначально создавалась как недорогой автомобиль. Собственно, поэтому она и стала одной из самых популярных машиной на дорогах. Производитель постарался внести в конструкцию как проверенные, так и новые элементы. Но у них есть свои недостатки. Рулевая рейка Лады Гранта в процессе эксплуатации может преподнести разные сюрпризы. Владельцу отечественного автомобиля полезно разбираться в устройстве многих узлов.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

  • колёса;
  • рулевая рейка;
  • привод;
  • механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Рулевой механизм Лады Гранты реечного типа, самый простой и недорогой вариант.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Причина неполадок Устранение
Большой люфт рулевого колеса
Крепёжные гайки на тягах шаровых ослабли. Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.
Зазор в тягах шаровых опор слишком большой. Замена рулевых наконечников Лада Гранта.
Сайлентблоки шарниров изношены. Заменить тяги.
Между рейкой и гайкой слишком большой зазор. Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.
При поворотах руля доносится стук
Гайки рулевых тяг ослабли. Подтянуть крепёжные гайки.
Между рейкой и гайкой большой зазор. Заменить изношенные элементы, после замены механизм следует отрегулировать.
Крепёж рулевого управления ослаб. Затянуть крепёжные гайки, удерживающие механизм.
Рулевое колесо вращается слишком туго
Неисправен опорный подшипник амортизационной стойки. Опорный подшипник заменить.
Опорная втулка изношена, износ упора рейки. Изношенные элементы надо менять.
Давление в колёсах слишком низкое. Подкачать шины до оптимального давления.
Детали шаровых опор изношены или повреждены. Заменить элементы.
Амортизационные стойки или их элементы отработали свой срок. Ремонт амортизационной стойки или ее замена.
Подшипники вала износились. Подшипники вала нужно заменить.
Электроусилитель управления неисправен. Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

От исправности рулевого механизма зависит не только комфорт управления, но и безопасность водителя и его пассажиров. Неполадки узла нужно уметь вовремя диагностировать и устранить.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Ремкомплект для рейки 2110

Вся загвоздка в ремкомплектах. Здесь нужно держать ухо в остро, поскольку ремкомплект может быть или неполным, или некачественным. Стоит-то он недорого, но сам факт покупки некачественной запчасти, на которую рассчитываешь, неприятен. Малый ремкомплект включает в себя:

  • втулка рейки;
  • упор;
  • уплотнительное кольцо, три штуки;
  • упорная гайка.

Стоит такой набор около 300 рублей. Но лучше всего доплатить еще 250 и взять полный комплект, в который входят пыльники и гофры

Неважно, в каком состоянии старые, лучше их заменить, и вот почему

Дело в том, что в среднем, на 120-й тысяче, в зависимости от условий эксплуатации, могут появиться малозаметные трещины и прорывы на чулках и гофрах. Заметить их довольно сложно, а через них неминуемо попадает вода. Из корпуса рейки она уже никуда не денется и будет делать свое мокрое дело — ржавчины не избежать. Любой очаг коррозии на рейке — это минус к ресурсу как самой рейки, так и уплотнителе. Цепная реакция приводит к тому, что рейка в конце концов изнашивается слишком сильно, а восстановление может быть невозможно. Не скупитесь на хороший ремкомплект.

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист. Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

Строение рулевого управления автомобилем


Несмотря на широкое разнообразие механизмов управления, принцип работы каждого из них содержит подобные основы:

  • кулевое колесо;
  • вал вращения – соединение салона автомобиля и моторного отсека;
  • корпус рейки;
  • зубчатый механизм и осевой вал для горизонтального перемещения наконечников рулевых тяг машины;
  • пыльники, втулки, подшипники, фиксаторы;
  • патрубки подачи гидравлической смазки или наличие двигателя с электрическим типом привода для ЭУР.

Вышеприведенная конструкция носит шаблонный характер, подходит для большинства отечественных и зарубежных автомобильных марок. В некоторых ситуациях будут незначительные дополнения новым оборудованием. И это очевидно, ведь каждый производитель старается сделать свою марку совершенной, применяет новые технологии для повышения срока эксплуатации.

Как устраняется люфт

Вы – владелец машины ВАЗ 2109, и во время движения услышали ярко выраженные стуки, отдающие в колонку рулевого управления, можете быть однозначно уверены – рулевая рейка ваз 2109 ремонт требует безотлагательный.

Естественно, не всегда необходимо выполнять ремонтные работы капитального характера либо замену некоторых деталей. Если умеете подтянуть рейку, то спокойно сможете удалить постукивания без лишних хлопот и расходов. Но это возможно только в той ситуации, когда шумы образовались в результате заводского либо эксплуатационного люфта самой рейки. Для работы понадобится смотровая яма, чтобы отыскать гайку для регулировки и покрутить ее ключом на 17:

Механизм подтяжки системы управления автомобилем

В какую сторону подтягивать рулевую рейку, этот вопрос интересует большинство автомобилистов – собственников отечественного транспорта.

Важно знать: начинать различного рода работы следует после того, как проведен полноценный и комплексный диагностический осмотр транспортного средства, выявлен источник поломки, корректно рассчитано количество запасных частей и расходных материалов. Для поджатия механизма управления в домашних условиях понадобится не много:

Для поджатия механизма управления в домашних условиях понадобится не много:

  • набор автомобильных инструментов, ключ размером на «17»;
  • переносной осветительный прибор для увеличения освещенности в гараже;
  • в некоторых случаях подвижной домкрат или смотровая яма;
  • ветошь или перчатки.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Какую оплётку выбрать?

Оплётка на руль делает его менее скользким, а также скрывает мелкие дефекты и потёртости, которые нередко появляются на детали со временем. Этот аксессуар способен изменить внешний вид рулевого колеса. Он придаёт ему неповторимый облик. Изделие препятствует дальнейшему износу элемента. Поэтому его и приобретают многие автовладельцы.

При покупке нужно обратить внимание на материал, дизайн и способ крепления

Важно, чтобы с этим аксессуаром было удобно держать руль. С ним не должны потеть руки при долгой езде

Он не должен быть слишком объёмным или ворсистым. Но многие девушки предпочитают чехлы из искусственного меха и похожих материалов. Изделие нужно подбирать так, чтобы оно гармонировало по цвету и оформлению с остальными элементами салона. Некоторые автолюбители предпочитают яркие оплётки на руль ВАЗ 2114, которые заметно выделяются на фоне остального интерьера, но это уже дело вкуса

С ним не должны потеть руки при долгой езде. Он не должен быть слишком объёмным или ворсистым. Но многие девушки предпочитают чехлы из искусственного меха и похожих материалов. Изделие нужно подбирать так, чтобы оно гармонировало по цвету и оформлению с остальными элементами салона. Некоторые автолюбители предпочитают яркие оплётки на руль ВАЗ 2114, которые заметно выделяются на фоне остального интерьера, но это уже дело вкуса.

Современные чехлы имеют разный цвет и дизайн. Крепятся они зачастую по-разному. Некоторые изделия достаточно просто надеть на руль. Но бывают и такие, которые фиксируются специальными верёвочками и тесёмками. Метод крепления обычно не сказывается на надёжности фиксации. Аксессуары для руля изготавливают обычно из следующих материалов:

  1. Кожа или кожзаменитель. Эти материалы долговечны и практичны. С ними рулевое колесо обычно не скользит, а руки практически не потеют. Кожаные чехлы для руля зачастую имеют строгое классическое оформление. Их выбирают, как мужчины, так и женщины. Аксессуары из натуральной кожи обычно стоят недёшево. Чтобы сэкономить, можно выбрать изделие из заменителя.
  2. Замша, плюш или искусственный, реже –натуральный, мех. Они выглядят мохнатыми или бархатистыми. Нередко окрашиваются в яркие оттенки. Поэтому их часто выбирают автоледи. Но у этих материалов есть значительные недостатки. Они зачастую заметно увеличивают размеры руля, а потому его становится неудобно держать руками. В жару руки от таких изделий могут сильно потеть, что вызывает заметный дискомфорт при вождении.
  3. Поролон. Синтетический материал позволяет создавать яркие и оригинальные чехлы любого цвета и дизайна. На них нередко наносят забавные рисунки или надписи. Поролоновые изделия приятны на ощупь и нескользкие. Руки от них обычно не потеют. Такие аксессуары часто выбирают молодые водители обоих полов.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно —  материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов  пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет

Достоинства и недостатки сборки своими руками

На первый взгляд, ничего сложного в подобных работах нет:

Вы сможете сэкономить финансовые средства, приобретя только ремонтный комплект и смазку, стоимость которых вполне приемлема. А на сервисе придется платить за услуги мастера. А если еще и исполнитель будет не совсем честный, то детали могут быть установлены не совсем новые, что быстро вызовет необходимость второго ремонта. Но имеются и недостатки, способные повлиять на работу машины сразу или после непродолжительного эксплуатационного периода. Чтобы не допускать ошибок в работе, следует внимательно просмотреть видеоролик о том, как правильно ремонтировать рулевую рейку.

Подтяжка рейки со снятием

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

  • Пассатижи;
  • Монтажную лопатку;
  • Накидной ключ на 19;
  • Молоток;
  • Плоскую отвертку;
  • Набор головок — от 10 до 27.

Приступайте к работе:

  1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
  2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
  3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
  4. Демонтируйте пыльник.
  5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

  • Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
  • Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
  • Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
  • Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

  • Снимите шплинт при помощи пассатижей;
  • Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
  • Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
  • Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
  • Полностью открутите гайку шарового пальца;
  • Из отверстия рычага выведите шаровый палец;
  • Отверткой разожмите паз наконечника рулевой тяги;
  • Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
  • На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Статья в тему: Регулировка фар на ВАЗ 2114 своими руками

Регулировка рулевой рейки без снятия

Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия .

Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.

Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.

  1. Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
  2. Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
  3. Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.
  4. Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
  5. Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.

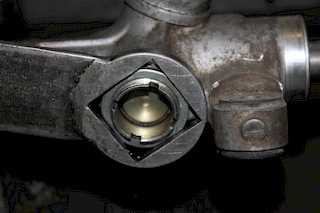

  6. Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
  7. Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
  8. Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
  9. Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.

2Подтягиваем рулевую рейку

Чаще всего, в современных автомобилях установлены рейки гидравлического типа, потому как этот тип детали точно и быстро передает поворот руля, даже если скорость достаточно высокая. Рулевая рейка приходит в негодость не быстро, но постоянная езда по неровным дорогам с ямами и выбоинами – это прямой путь к поломке рассматриваемой детали. Помимо всего прочего, лежачие полицейский, которые лажат сплошь и рядом на неровных дорогах, тоже становятся причинами поломки такой детали. Не стоит забывать и о пыли, которая негативно сказывается на работе рулевой рейки.

Не нужно сразу думать, что стук в рулевой рейке станет причиной появлении необходимости ее замены, также в этой проблеме сможет помочь ее подтягивание. Несмотря на то, что такой способ ремонта не всегда является максимально эффективным, но часто именно подтягивание рулевой рейки становится решением подобной проблемы.

Регулировочные процессы не являются в данном случае чем-то сложным, поэтому с такой задачей без проблем может справиться каждый, кто хоть раз сидел за рулем и хотя бы имеет примерное понятие, где и что машине находится.

Для того чтобы подтянуть рулевую рейку, вам понадобится:

  • напарник
  • ключ
  • автомобильная яма
  • прибор для определения зазора

Последовательность действий следующая:

  • Автомобиль должен стоят на ручнике, чтобы ни при каких условиях он никуда не покатился
  • Колеса транспортного средства должны стоят по прямой
  • Люфтометром нужно будет определить зазор.

  • Берем винт регулировочного типа (найти его можно будет при помощи изучения автомобильного паспорта, потому как в каждом транспортном средстве этот винт может находиться в разных местах).
  • Процесс подтяжки должен осуществляться в умеренном режиме, торопиться никуда не нужно. После каждого оборота в обязательном порядке нужно проверять движение рулевого колеса и его ход.
  • Если вы считаете, что подтянули рулевую рейку, как положено, нужно проверить это путем ходовых испытаний.
  • Случилось так, что ведущие колеса «идут» с натяжкой – тогда рейку в обязательном порядке нужно будет немного попустить.
  • Нужно понимать, что подтяжка такой детали как рулевая рейка не всегда полностью убирает стук в руле, но нередко, ситуацию все-таки удается спасти. Никто не говорит о том, что проблема исчезнет навсегда, но временно вы сможете избавиться от стука и такого ненужного люфта.

Водитель транспортного средства должен иметь в виду, что через некоторое время после подтяжки рулевой рейки, она все равно «расхлябается» и может даже полностью дать сбой, так что обращение на СТО является обязательным, причем, чем быстрее, тем лучше.

Давайте рассмотрим еще одну подробную инструкцию подтягивания рулевой рейки в автомобиле:

  • Поднимаем авто на эстакаду (можно просто поставить на яму). Нужно понимать, что данный процесс осуществляется из под машины.
  • Находим регулировочную гайку, главным предназначением которой и является подтяжка рулевой рейки. Если не знаете, где именно она находится, прочитайте инструкцию (паспорт к вашему автомобилю).
  • Если в вашем авто нет такой гайки (а в некоторых моделях такое быть может), тогда свои руками справится с проблемой не получится. Единственный выход в такой ситуации обращаться за помощью к профессионалам на СТО.

  • Когда вы найдете на днище авто такую гайку, пришло время подобрать ключ, чтобы ее затянуть.
  • Не стоит забывать, что в некоторых случаях на гайках надеты колпачки защитного типа, который нужно будет снять перед тем, как подтягивать гайку.

Теперь, когда ключ подобран, приступаем к непосредственному затягиванию гайки. Перестараться в этом случае тоже нельзя, потому как руль попросту перестанет крутиться.

Как подтянуть рулевую рейку. Иномарка + наши ВАЗ, также будет видео

Со временем и от наших замечательных дорог, рулевая рейка начинает изнашиваться. Проявляется это как – она банально начинает стучать. Многие едут на станции технического обслуживания, где мастер потирая руки, констатирует – вам нужно ее ремонтировать! Это кстати стандартный развод, но многие не знают что рейку, на многих автомобилях можно подтянуть. Причем делается это достаточно легко и просто. Лично я на своем бывшем ВАЗ 2114 подтягивал один раз – действительно все делается буквально за час – два. Сегодня я хочу вам представить подробную инструкцию …

  • Причины стука
  • Специальная гайка на корпусе рейки
  • Пару слов о гидроусилителе
  • Переходим к регулировке + ВИДЕО
  • Что еще может стучать?

Да ребята, если начала стучать, не сильно, а знаете такие побрякивания на кочках — то для начала попробуйте подтянуть на 90% ВАЗ стук уйдет еще на достаточно большое время. Да и на многих иномарках, этот стук также может уйти, если есть регулировочные винты. НО для начала давайте подумаем — почему появляется стук.

Подтяжка рулевой рейки предполагает взаимодействие с той частью механизма, через которую усилие передается от рулевого вала на рейку. В целом, усилие после поворота руля передается при помощи косозубой или прямозубой шестерни, входящей в зацепление с зубчатой рейкой.

Шестерня установлена на подшипнике. При этом прижим шестерни к зубчатой части должен быть плотным (без зазоров). По этой причине дополнительно устанавливаются прижимные пружины.

  1. Если в паре рейка-шестерня регулировки нарушены, может потребоваться больше усилий от водителя, чтобы повернуть руль. В этом случае нужно ослабить прижим шестерни к зубчатой части, заменить смазку и т.д.
  2. Если же рейка разболтана, возникло ослабление крепления картера рейки, кронштейна крепления рычага картера и рулевой сошки, убрать стук и люфт можно подтяжкой.

Более того, даже если подтянуть рулевую рейку правильно, это временное решение. Через несколько десятков тысяч километров пробега водитель снова столкнется с люфтом и стуком в рейке. При этом вторичная подтяжка регулировочной гайки не рекомендуется. Необходимо выполнять полный ремонт рулевого механизма или замену рейки.

Устройство рулевой рейки Ваз 2109


Устройство рулевой рейки Ваз 2109 Читать дальше: Что брякает в передней подвеске

1 наконечник рулевой тяги
2 шаровой шарнир наконечника
3 поворотный рычаг
4 контргайка
5 тяга
6 внутренние наконечники рулевых тяг
7 болты крепления рулевых тяг к рейке
8 внутренние наконечники рулевых тяг
9 скоба крепления рулевого механизма
10 опора рулевого механизма
11 защитный чехол
12 соединительная пластина
13 стопорная пластина
14 резинометаллический шарнир
15 демпфирующее кольцо
16 опорная втулка рейки
17 рейка
18 картер рулевого механизма
19 стяжной болт муфты
20 нижний фланец эластичной муфты
21 верхняя часть облицовочного кожуха
22 демпфер
23 рулевое колесо
24 шариковый подшипник
25 вал рулевого управления
26 нижняя часть облицовочного кожуха
27 кронштейн крепления вала рулевого управления
28 защитный колпачок
29 роликовый подшипник
30 приводная шестерня
31 шариковый подшипник
32 стопорное кольцо
33 защитная шайба
34 уплотнительное кольцо
35 гайка подшипника
36 пыльник
37 уплотнительное кольцо упора
38 стопорное кольцо гайки упора
39 упор рейки
40 пружина
41 гайка упора
42 палец шарового шарнира
43 защитный колпачок
44 вкладыш шарового пальца
A метка на пыльнике
B метка на картере рулевого механизма
C поверхность шарового шарнира
D поверхность поворотного рычага

Итак, ВАЗ 2109 имеет довольно простую рулевую рейку. Она состоит из ряда определенных элементов – это:

  • зубчатая рейки с 2-мя резьбовыми отверстиями — для закрепления внутренних наконечных тяг,
  • опорные кольца, предназначенные для обеспечения плавного скольжения,
  • приводная шестеренка со шлицевым валом,
  • механизм упора (регулирует нужный зазор зубчатой пары),
  • картер, объединяющий все детали и закрепляющий эти детали к корпусу авто,
  • некоторые элементы, предназначенные для защиты рассматриваемого узла от грязи и пыли.

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Способ регулировки

Особенности

Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях

Без демонтажа узла

Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

  • Ослабли крепления рулевой рейки;
  • Износилась сама рейка или ее шестерни;
  • Зацепление пары не отрегулировано должным образом;
  • Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
