Какой усилитель руля на лада гранта

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Причина неполадок

Устранение

Большой люфт рулевого колеса

Крепёжные гайки на тягах шаровых ослабли.
Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.

Зазор в тягах шаровых опор слишком большой.
Замена рулевых наконечников Лада Гранта.

Сайлентблоки шарниров изношены.
Заменить тяги.

Между рейкой и гайкой слишком большой зазор.
Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.

При поворотах руля доносится стук

Гайки рулевых тяг ослабли.
Подтянуть крепёжные гайки.

Между рейкой и гайкой большой зазор.
Заменить изношенные элементы, после замены механизм следует отрегулировать.

Крепёж рулевого управления ослаб.
Затянуть крепёжные гайки, удерживающие механизм.

Рулевое колесо вращается слишком туго

Неисправен опорный подшипник амортизационной стойки.
Опорный подшипник заменить.

Опорная втулка изношена, износ упора рейки.
Изношенные элементы надо менять.

Давление в колёсах слишком низкое.
Подкачать шины до оптимального давления.

Детали шаровых опор изношены или повреждены.
Заменить элементы.

Амортизационные стойки или их элементы отработали свой срок.
Ремонт амортизационной стойки или ее замена.

Подшипники вала износились.
Подшипники вала нужно заменить.

Электроусилитель управления неисправен.
Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Также к неисправностям рулевой рейки можно отнести следующие симптомы.

Руль туго вращается (дополняется небольшим свистом).
Тугое вращение прекращается при повышении скорости.
При прямом руле отсутствует усиление.
Рулевое колесо при повороте не поворачивает должным образом колёса спереди (машину начинает бросать влево/вправо на ходу).
Вибрация, биение, скрежет руль начинает дребезжать.
Руль не возвращается в начальное положение.
Рулевое колесо вращается самопроизвольно.

Причин неисправностей рулевой рейки много. Но эти встречаются чаще всего. Если возникает хотя бы один из них, Лада Гранта должна отправиться на ремонт в ближайшее время.

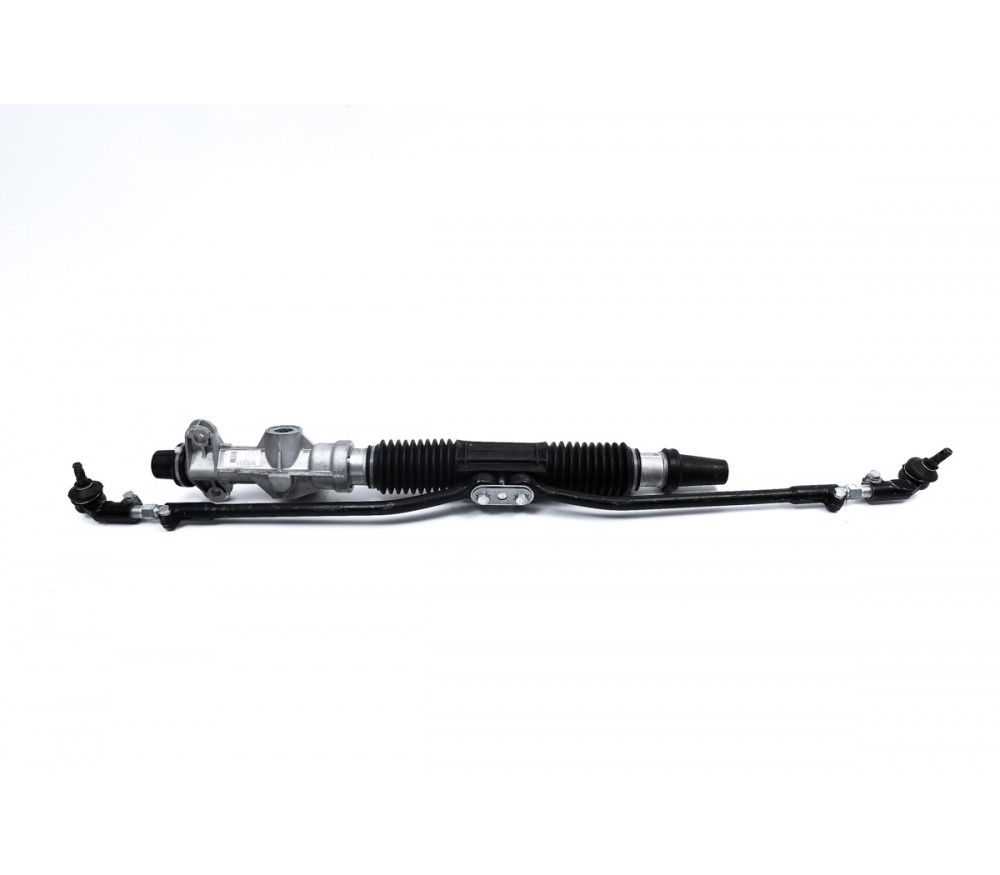

Замена рулевой рейки своими руками

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

Отсоединить АКБ, ослабить болты передних колёс, вывесить перёд на домкратах и снять колёса.
В салоне автомобиля нужно открутить болт, с помощью которого клемма рулевого механизма соединяется с промежуточным валом. При этом рулевое колесо должно находиться в прямолинейном положении (колёса строго прямо).
Отсоединить тяги от поворотных рычагов.
Через зазоры в арках колёс открутить гайки крепления рулевого механизма.
Демонтировать хомут и снять рулевой механизм в сборе.
Далее снимаются все пыльники и их крепления.

Теперь можно устанавливать новую рулевую рейку (если не использовался ремкомплект для ремонта). Собирается узел в обратной последовательности. Положение рейки следует отрегулировать так, чтобы метки на картере совпали с метками на защитном пыльнике. Последняя операция при замене узла – это регулировка развал схождения передних колёс.

В большинстве случаев причиной поломки рейки является игнорирование автомобилистами осмотра автомобиля на предмет наличия неисправностей. Тщательная диагностика всех узлов и агрегатов проводится минимум раз в год.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Электроусилитель руля ВАЗ 1118, 2190 Гранта (ЭУР) с проводкой в сборе к рулевой рейки 4.1

Уважаемые покупатели, во избежание ошибок при отправке э лектроусилитель руля ЭУР ВАЗ 1117 , в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Электромеханический усилитель руля — это устройство, которое в наше время устанавливается на большинство машин как иностранного, так и отечественного производства. Его наличие в автомобиле объясняется очень важным фактором, это повышение безопасности водителя и пассажиров, т.к. управлять автомобилем, который оборудован таким прибором как усилитель руля значительно легче и проще.

ЭУР — Электромеханический усилитель рулевого управления представляет собой принципиально новую конструкцию проходного типа, без использования механического редуктора и предназначен для снижения управляющего усилия, прикладываемого водителем к рулевому колесу.

Электроусилитель руля на автомобили Лада Гранта, Калина всех модификаций. Номер детали по каталогу запасных частей ОАО «АВТОВАЗ»:1117-3450008-04. Взаимозаменяется с ЭУР 11186-3450008-02. Производство фирмы Mando Южная Корея. Поставляется на сборочное производство АВТОВАЗ.

Штатная инсталляция без дополнительных пластин-адаптеров.

Принцип работы ЭУР (электрического усилителя руля) основан на том, что при вращении рулевого колеса происходит скручивание торсионного вала усилителя. Величина этого скручивания фиксируется датчиком момента, который в нем установлен. На основании этих значений, а так же данных с датчика скорости и оборотов коленчатого вала, электронный блок управления вычисляет нужное усилие для компенсации сопротивления прилагаемое на руль водителем, и затем подает команду на электродвигатель усилителя.

Основные требования, которые обеспечивает безредукторный электроусилитель:

— снижает энергетические затраты водителя;

— обеспечивает оптимальные по эргономическим условиям нагрузочные и скоростные характеристики рулевого управления;

— обеспечивает прямолинейное движение автомобиля при повреждении шин или подвески;

— сохраняет возможность управления автомобилем при отказе усилителя;

— сохраняет стабилизацию колес, то есть удерживает их в нейтральном положении при воздействии различных возмущающих факторов.

Особенно актуален усилитель рулевого управления в экстремальных условиях, так как обеспечивает комфортабельное и надежное управление автомобилем.

Основные преимущества ЭУР перед гидроусилителем:

1. Технологичность установки. Монтируется на автомобиль одним узлом без вторжения в моторный отсек;

2. Время установки – не более 1,5 ч;

3. Надежность. Отсутствуют компоненты, присущие гидроусилителям (шланги, шкивы, жидкости);

4. Обеспечивает пассивную безопасность при ударе, имеет встроенную систему самодиагностики;

5. Экологичность и энергосберегаемость. Потребляет мощность только при маневрировании, что заметно снижает затраты энергии и приводит к экономии топлива;

6. Информативность. Обеспечивает рост усилия на руле с ростом скорости движения автомобиля.

Основные технические характеристики ЭУР ВАЗ 1117 -345008-04 :

— Номинальное напряжение питания 13,5 В;

— Потребление тока не более 55 А;

— Компенсирующий момент 28±1 Нм при скорости вращения рулевого колеса 360°/сек;

Основные преимущества перед редукторным вариантом электроусилителя:

1. Надежность. Прямая передача момента приложенного к рулевому колесу на рулевую рейку в отличие от редукторного варианта, где присутствует зубчатая передача;

Установка электроусилителя руля (ЭУР) на Lada Granta в базовой комплектации «Стандарт»

Установка ЭУР на Гранту Стандарт – частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать – читайте в статье.

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР

Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства

Так, 00 – это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 – корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 – Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

Далее делайте все следующим образом:

Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
Теперь нужно прикрепить кардан к усилителю.
Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Схема подключения проводов

Регулировка положения руля

Как уже говорилось выше, в том, насколько будет отклоняться рулевая колонка вверх и вниз значение имеют шайбы. Они установлены между кронштейном и усилителем. От их толщины и зависит величина отклонения рулевой колонки.

Видео «Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также детально демонстрируется процесс установки (автор ролика — sokur64).

Характеристика щитка и приборной панели автомобиля Лада Гранта
Все, что должен знать владелец о датчиках и системе управления двигателем Лады Гранты
Секреты установки и подключения противотуманок на Гранту своими руками

Ремонт и установка

Как мы и обещали, в этой статье мы узнаем, как проводить ремонт электроусилителя руля, если вдруг тот выйдет из строя. Часто симптомом выхода из строя ЭУР становится характерное потрескивание.

На видео — установка электроусилителя руля:

Другой, не менее распространённый симптом — это загорание жёлтого цвета ошибки, представляющее собой картинку восклицательного знака на панели приборов.

Причинами неисправности руля могут выступать следующие параметры:

выходит из строя датчик скорости;
неисправность, которая скрывается в самом ЭУР (тем самым при включении зажигания никакого самоконтроля не происходит и устройство автоматически отключается, чтобы не мешать водителю управлять транспортным средством).

Чтобы снять ЭУР с автомобиля, надо будет вооружиться головками на 13 и 21, а также ключом на 8. Снимать этот механизм довольно просто. Для начала нужно демонтировать руль, используя специальный ключ-шестигранник. Им демонтируем кнопку сигнала, который на некоторых автомобилях бывает прикручен.

В рулевом колесе некоторых автомобилей, в частности старых моделей, по бокам имеются специальные отверстия. Кроме того, нужно будет разобраться с подушками безопасности. Разбираем рулевой механизм головкой на 13 и ключом на 27.

Если речь идёт преимущественно о советских моделях авто, на которых часто проводится установка электроусилителя руля, то разбирать механизм нужно следующим образом:

отворачиваются четыре болта М4;
выворачивается один саморез;
снимается кожух руля;
далее, нужно будет отсоединить три разъёма подрулевого переключателя;
находим соединение проводов и протягиваем его вниз;
снимаем подрулевой переключатель;
теперь нужно будет отсоединить провода, идущие на замок зажигания. Примечание. Рекомендуется, прежде чем отсоединять провода, записать или зарисовать их расположение, а можно и сфотографировать;
теперь находим два болта, фиксирующие замок зажигания, и отворачиваем их;
ключ вставляем в замок зажигания и переводим положение на нейтральное;
вытаскиваем замок, поднажав тоненьким металлическим стержнем на стопор;
внизу находим болт, фиксирующий рулевой вал;
отворачиваем его;
снимаем рулевую колонку, опуская её вниз с вала;
теперь нужно будет отвернуть две гайки, фиксирующие блок предохранителей;
снимаем их;
теперь нужно перейти на сторону моторного отсека и снять резиновую заглушку (вот она — на фото внизу); Резиновая заглушка
теперь нужно протянуть жгут проводов от ЭУР, если речь идёт об установке;
провода подсоединяем к ЭУР (внизу на фото видим разъёмы, куда и нужно соединить провода); Разъёмы для присоединения проводов
восьмиклеммную колодку нужно будет подсоединить к двум серым проводам;
что касается белой колодки, то отсюда снимаем красный провод и вместо него подсоединяем оранжевый провод электроусилителя;
затем нужно подсоединить провод массы;
пластину крепления электроусилителя устанавливаем таким образом, чтобы удалось продеть в отверстие жгут проводов;
пластину нужно будет крепко затянуть в шести точках;
теперь нужно надеть на шлицы электроусилителя вал с карданчиками, а затем подсоединить провод массы. Примечание. Нужно помнить, что у вилок карданчиков имеются разные по шагу шлицы и именно поэтому вал невозможно бывает устанавливать в разных положениях;
состыковываем второй конец вала вместе с электроусилителем — с валом рулевого редуктора;
устанавливаем вал (делаем это так, как будет удобно в конкретном случае);
затягиваем болты и крепления ЭУР;
теперь нужно будет подсоединить клеммные колодки;
устанавливаем переключатель, желательно трёхрычажный;
собираем рулевое колесо и настраиваем переключатель;
снимаем руль;
устанавливаем замок зажигания;
собираем всё в обратной последовательности.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
Подсоединить адаптер к валу, но не фиксировать его гайкой.
На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Регулировка рулевой рейки

Узел стучит по разным причинам. На самом деле это настоящая болезнь механизма управления, доставшаяся по наследству от Лады Калины, т. к. узлы идентичны на этих автомобилях. Отрегулировать рейку можно своими руками.

Для этого понадобится минимум инструмента:

ключ для калибровки рулевой рейки;
торцевые головки на 10 и 13;
фигурная отвёртка.

Для подтяжки рейки можно воспользоваться двумя способами. Первый подразумевает использование специального ключа, который можно просунуть в зазор арки с левой стороны. Второй способ более трудоемкий и подходит в том случае, если нет возможности просовывать руку в зазор. Для этого понадобится демонтировать АКБ и его площадку, только так можно добраться до гайки для подтягивания редуктора. С первым способом всё просто, поэтому лучше рассмотреть второй вариант.

Для этого нужно отсоединить клеммы аккумулятора и снять его, после чего демонтировать площадку под ним. Теперь можно добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно купить комбинированный, с одной стороны – для подтяжки рейки, с другой – для натяжения ремня ГРМ.

Для подтягивания гайку нужно поворачивать по часовой стрелке.

Как подтянуть рулевую рейку на Лада Гранта

Итак, есть два пути, по которым можно пойти:

Самый простой и быстрый — подтянуть рейку при помощи спец.ключа, просунув его в отверстие где проходит рулевая тяга с левой стороны кузова Гранты.
Второй способ более длительный — он подходит в том случае, если рука не пролазит в отверстие кузова со стороны колеса. В таком случае придется снять аккумулятор, и его площадку,чтобы добраться до регулировочной гайки.

Итак, с первым способом все понятно, что касается второго, рассмотрим его более подробно. Первым делом откручиваем и снимаем клеммы от АКБ автомобиля.

После чего снимаем аккумулятор, и приступаем к демонтажу его площадки.

Теперь , когда площадка снята, с внутренней стороны корпуса рулевой рейки необходимо добраться до регулировочной гайки.

Рейка подтягивается по часовой стрелке, гл учитывайте тот факт, что она находится в перевернутом состоянии, поэтому ход будет как бы против часовой стрелки.

Обратите внимание, что для регулировки рейки на Гранте необходимо купить специальный ключ, который предназначен для рейки ВАЗ 2110. Цена его составляет не более 150 рублей, и иногда они продаются комбинированные: с одной стороны для рейки — с другой для роликов ГРМ

Признаки неисправности ЭУР

Самый явный – загорание контрольной лампы на щитке приборной панели. Это рулевое колесо с восклицательным знаком. Этот значок может быть двух цветов – желтого и красного цвета. В первом случае, можно управлять автомобилем, но стоит вытащить предохранитель электроусилителя руля, чтобы его обесточить полностью. Во втором случае – ехать не рекомендуется, механизм усилителя может заблокировать руль или вы потеряете полностью контроль над рулем.

Вторым признаком можно считать появление «тяжести» на руле, как на отечественной «классике». При этом не будет доноситься жужжание электродвигателя из-под рулевой колонки в случае Калины и Приоры. Эта поломка подкрепляется предупредительным индикатором на приборной панели.

Перегорание предохранителя. Это явный признак серьезной неисправности в электроусилителе. Причиной может быть проблемы в электрической части – окисленные контакты, повреждение проводки, короткое замыкание. Поломки в механической части ЭУР тоже могут привести к перегоранию плавкого предохранителя – подклинивание редуктора или разрушения в рулевой рейки. Это приводит к повышенной нагрузке на электродвигатель усилителя, а как следствие – большой ток протекает через предохранитель.

Повышенные обороты мотора автомобиля на холостом ходу могут служить косвенным признаком поломки электрического усилителя руля.

Типы усилителей руля

Конструкция гидравлического типа усилителя руля

Для того чтобы рулевое управление было более эффективным и комфортным, применяется усиление. Механизмы делятся на три типа:

электроусилитель;

гидроусилитель;

пневматический усилитель.

Электроусилитель руля работает за счет электроэнергии и имеет довольно сложную структуру. ЭУР заметно улучшает динамику, маневренность, управляемость автомобиля, в некоторых случаях даже позволяет экономить топливо. Электроусилитель руля сегодня имеется не только в иномарках, как было еще десять лет назад, но даже в отечественных моделях, таких как Лада Калина и Лада Гранта. Купить его можно в любом автомагазине страны.

Принцип работы ГУРа заключается в перекачке гидравлической жидкости. Гидроусилитель отличается хорошей способностью смягчать удары, которые приходятся на руль во время скоростного движения по ухабистой дороге. Механизм тоже улучшает маневренность. Единственное, чем он может уступать электроусилителю, так это тем, что не экономичен, зато более эффективен и надежен. Пневматический усилитель — это современный вариант, еще редко встречающийся в автомобилях и тем более не встречающийся в отечественных проектах, хотя купить его можно уже сейчас в крупных автомагазинах.

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте подставку и отсоедините ее.

2. В этом месте под рейкой расположена регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Место расположения регулировочной гайки.

Как самостоятельно проверить ЭУР

Чтобы понять, что сломалось в усилителе, нужно провести его диагностику. Не у каждого автовладельца есть диагностический сканер, некоторым нравится самостоятельно ремонтировать автомобиль. В этом случае можно самому определить неисправность электроусилителя при помощи скрепки. Этот вариант подойдет для автомобилей Калина и Приора.

Метод «Скрепки»

Разбираем защитный чехол рулевой колонки, добираемся до блока управления усилителя. Находим колодку черного цвета с шестью проводами. Необходимо замкнуть между собой 7 и 6 контакты – «массу» и «К-линию». Если смотреть на колодку со стороны проводов, то отсчет идет справа на лево, сверху вниз. На нужен коричневый провод – контакт номер 7 и пустое гнездо, не задействованное – номер 6 по счету.

Выключаем зажигание, вставляем в контакты скрепку, смотрим, чтобы она не замкнула остальные провода. Включаем зажигание, считаем количество миганий контрольной лампы на приборной панели. Один длинный сигнал, а затем несколько коротких, именно их нужно считать. Смотрим расшифровку кодов неисправности электроусилителя Калины:

Один короткий – система исправная;
Два – Нет сигналов от датчика оборотов двигателя;
Три – Неисправен датчик момента;
Четыре – Поломка электродвигателя;
Пять – Нет сигнала от датчика положение рулевого вала;
Шесть – Неисправен датчик положения ротора;
Семь – Низкое напряжение бортовой сети;
Восемь – Блок управления ЭУР;
Девять – Датчик скорости автомобиля.
