Ремонт пыльника шруса в полевых условиях

Инструкция по замене пыльника наружного ШРУСа

Перед тем, как поменять пыльник наружного ШРУСа, необходимо позаботиться о наличии смотровой ямы, а также инструментов из следующего списка:

1. Монтировка;
2. Домкрат и упоры;
3. Смазочное вещество;
4. Щетка по металлу и молоток;
5. Бензин для промывки;
6. Набор ключей (стандартных или с поворотной головкой).

Замена пыльника внешнего ШРУСа начинается с загона транспортного средства на смотровую яму. Лучше всего поставить 1ю передачу. Далее следует поослабить крепления на колесах, снять чехол и выкрутить ступичную гайку. Однако перед этим понадобится убрать загибы, которые входят в паз. Установив машину на домкрат, следует подставить под колеса упоры и выполнить следующие действия:

• Демонтировать защиту картера при ее наличии;
• Открутить крепления шаровой опоры;
• Минимизировать длину ШРУСа поворотом руля до упора;
• Отвести поворотный кулак в сторону и вынуть ШРУС из ступицы;
• Снять хомуты и вытащить поврежденный пыльник (его можно разрезать);
• Очистить ШРУС от старой смазки;
• Сбить гранату с вала (следует стучать молотком по внутренней части ШРУСа через проставку из мягкого металла, чтобы не повредить ШРУС, одновременно вытягивая шарнир на себя).

В случае удачного демонтажа необходимо осмотреть стопорное кольцо на предмет поломки. Также, щеткой по металлу следует очистить привод от ржавчины и других веществ. Далее в гранату набивается смазка, после чего на вал надевается новенький пыльник. С помощью деревянной или резиновой проставки необходимо забить гранату на прежнее место и закрепить хомутами пыльник.

Обратите внимание! Важно не забыть смазать шлицы вала и установить бортики в изначальное углубление

Что делать если «граната» не сбивается

Граната не всегда поддается демонтажу, поэтому часто необходимо приложить больше усилий. Однако не нужно быть фанатичным. Демонтаж с помощью грубой физической силы может привести к повреждению подшипников, располагающихся в коробке передач.

Однако есть еще один метод замены чехла ШРУСа, который подразумевает полный демонтаж всего привода. Однако об этом поговорим через несколько разделов.

Как заменить внешний пыльник ШРУСа без его снятия

Не все знают, что произвести замену внешнего пыльника ШРУСа можно и без снятия ШРУСа. Как правило, такие манипуляции можно осуществлять с моделями отечественного автомобильного производства.

Перед тем, как заменить пыльник ШРУСа без снятия, необходимо обзавестись специальным оборудованием, которое осуществляет растяжку «груши». Изделие представляет собой конструкцию со специальными креплениями и подвижными рычагами, которые соединяются шлангом для дальнейшей подачи сжатого воздуха.

На рычаги надевается сам пыльник, который вскоре растягивается. Владельцу транспортного средства остается только протянуть конструкцию через демонтированную из ступицы гранату и отпустить подвижные рычаги. Процесс не отнимает много времени и сил, поэтому с заменой сможет справиться любой владелец автомобиля.

Самодельное приспособление

Иногда можно произвести замену и без специального оборудования, достаточно воспользоваться подручными изделиями. В качестве приспособления отлично выступит раструб от огнетушителя, который соответствует по размерам.

Широкая часть должна быть надетой на гранату, которая сбивается. Сама груша натягивается на раструб с помощью проворачивания. Лучше всего предварительно обработать шарнир смазывающим веществом.

Возможно, придется приложить немного усилий для проталкивания пыльника. Как только операция принесла успех, необходимо вывернуть его и закрепить. Однако приспособления не всегда есть под рукой у каждого владельца транспортного средства, поэтому может понадобиться помощь специального оборудования или креатив.

Ремонт пыльника

Пыльники не подлежат ремонту. Возможно только на время восстановить их целостность. Сколько такая деталь будет работать угадать невозможно. Все зависит от качества ремонта, условий эксплуатации, оставшегося ресурса самого изделия. Восстанавливают герметичность по нескольким причинам:

1. Произвести замену в сложившихся обстоятельствах невозможно.
2. Эксплуатировать автомобиль необходимо до смены детали на новую.
3. Менять порванный защитный колпачок (ввиду сложности ремонта) планируют совместно с другими деталями.

Нанесение заплатки

Если пыльник всё же порвался, а поменять его нет возможности, его можно заклеить обычной латкой для велосипедных шин. Поверхность защитного колпачка очищают от грязи. В шарнир добавляют немного смазки, затем место нанесения заплатки тщательно обезжиривают и покрывают тонким слоем резинового клея. Последний обязательно должен быть устойчив к воздействию воды и горюче-смазочных материалов. Клей также наносят и на латку. Через 10-15 минут соединяют склеиваемые поверхности. Для надежности зону контакта можно дополнительно покрыть слоем автомобильного герметика.

К сведению!

Шарниры равных угловых скоростей набивают смазкой, предназначенной именно для них, а шаровые опоры и наконечники наполняют ШРБ-4.

Ремонт при помощи нитки

Порванный пыльник можно просто зашить капроновыми нитками. Перед выполнением процедуры во внутреннюю полость шарнира набивают смазку. Затем тщательно очищают наружную поверхность и обезжиривают. Обычной иглой сшивают края отверстия пыльника. Главное правило: стежков должно быть как можно больше, но их не стоит перетягивать, чтобы избежать повреждения сшиваемого материала. Для герметизации поверх шва наносят резиновую латку или армирующий скотч.

Временная герметизация

Бывают случаи, когда разрыв защитных покрытий обнаруживают в дороге. Своевременная герметизация шарнира поможет сохранить его целостность до конца поездки. Достаточно обернуть кожух несколькими слоями плотного полиэтиленового пакета и укрепить их скотчем. Порядок выполнения работ:

1. Автомобиль поднимают на домкрате, откручивают колесо.
2. Тщательно очищают поверхность детали от грязи.
3. Оборачивают вокруг детали полиэтиленовый пакет, предварительно выпустив воздух.
4. Закрепляют бандаж скотчем (при его отсутствии можно использовать веревку).

Ремонт пыльника подручными средствами не может полноценно восстановить работоспособность изделия. Периодически необходимо контролировать его состояние и поменять при первой возможности.

Разборка привода и замена пыльника

Последовательность работ.

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Первый путь.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Второй путь.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Хрустит Шрус, как проверить и устранить неисправность

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Новый внутренний ШРУС

• Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
• Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
• Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Шарнир равных угловых скоростей (ШРУС), который обычно называют просто «граната», выполняет важную функцию и является важнейшим узлом автомобиля. ШРУС передает крутящий момент от коробки передач к ведущим колесам, задавая при этом направление движения. То есть помимо вращения вокруг оси, ШРУС должен иметь возможность поворачиваться , обычно угол поворота ограничен 70 градусами.

Исходя из назначения ШРУСа, можно сделать вывод о том, что его используют в автомобилях с полным и передним приводом (то есть в тех, у которых ведущие колеса задают направление движения).

Подавляющее большинство современных автомобилей имеет передний либо полный привод, поэтому понимать конструкцию ШРУСов и их возможные неисправности будет полезно каждому автовладельцу. Далее, в статье мы кратко опишем устройство привода ШРУС, а также наиболее частые его неисправности и их причины.

Этап проверки пыльника шруса

Если же при повороте был слышен хруст, то стоит осмотреть пыльник. Для этого вам понадобится вывернуть колеса до упора влево или же вправо. Благодаря таким поворотам будут видны пыльники и места их изгибов.

При осмотре пыльника вокруг него не должно быть трещин, переломов, следов масла или масляных пятен. Когда такого не выявлено, можете быть спокойны, пыльник в порядке. В случае, когда увидели на гофрированной резинке пыльника повреждения или трещины, тогда лучше всего будет неотложная его замена.

Часто советуют вместе с пыльником (если поломка была долгое время) заменить и сам шрус, так как через время после попадания влаги и пыли он может перестать выполнять свои функции. Замену шруса стоит производить, если во время поворота руля слышно посторонние звуки в виде хруста.

Стоит помнить, что шрус стоит осматривать и менять, если был выявлен люфт в соединениях устройства, но не заводской люфт на подвижные механизмы. Чтоб проверить, нужно покачать вал рукой в разные стороны. При ощущениях свободного хода вала во время качания, это показатель того, что придется заменить шрус и его составляющие. Так как из-за мелкой трещины на пыльнику, может выйти из строя весь ШРУС.

Если пыльник порвался в дороге

О повреждении пыльников водителя, как правило, узнают случайно, особенно если это произошло в дороге. Но если автосервис далеко, то возникшую неисправность можно устранить своими силами при помощи подручных средств. Для этого нужен кусок проволоки или веревки, ветошь, смазка для ШРУСа и полиэтиленовый пакет.

Порвался пыльник ШРУСа: что делать?

«Ремонт» пыльника в дороге выглядит следующим образом:

• под колеса авто устанавливаются противооткатные упоры;
• колесо поддомкрачивается до подвешенного состояния;
• вся вытекшая смазка аккуратно устраняется тряпкой;
• затем через образовавшиеся трещины или отверстия в кожух заправляется смазка;
• весь узел плотно обматывается целлофановым пакетом, обязательно в несколько слоев;
• каждая бороздка пыльника туго завязывается веревкой или проволокой.

Целлофан вместо пыльника гранаты

Подобный ремонт является только временным решением, поэтому пыльник нужно будет заменить как можно скорее. Специалисты рекомендуют менять сразу внутренний и внешний пыльники, чтобы не приходилось залезать под машину и разбирать узлы так часто. Стоит отметить, что регулярная проверка защитных кожухов продлевает жизнь гранат. Ни гвоздя, ни жезла, дорогие автомобилисты!

Замена пыльника шруса delica левая сторона.

Когда колесо снято, кубики под верхним рычагом на месте, под рамой опора, а ступица весит свободно, можно приступать к разбору.

Откручиваем 3 болта сверху шаровой опоры, освобождаем её. Далее надо открутить 2 болта суппорта тормозного, убрать его в сторону. Слева все сложнее, нужно обязательно открутить рулевой наконечник от рулевой сошки. Далее акуратными ударами по самой сошке выбить наконечник, нельзя бить напрямую по резьбе, если не собираетесь менять наконечник, иначе потом не закрутите гайку.

Далее снимаем стопорное кольцо хаба.

Пытаемся вытащить привод из редуктора и ступицы. Ничего не выходит.

Приходится еще отсоеденить нижнюю шаровую опору. Для этого откручиваем гайку снизу шаровой. Ступица после двух не сильных ударов по сошке шаровой опоры, падает вниз.

нижняя шаровая delica

Привод освобожден.

Далее приступаем к разбору левого привода и замене пыльника шруса Delica.

Левый привод разбирается так же, начиная с внутреннего шруса, с его внешней стороны.

Срываем пыльник, под ним стопорное кольцо, его сразу не видно под слоем смазки, поэтому надо счистить смазку или нащупать его там пальцем. После снятия кольца шрус с легкостью разбирается.

Далее снимаем части шруса, и снимаем через него пыльник внешнего шруса, меняем его, и только потом ставим новый пыльник внутреннего шруса.

Ставим второй пыльник, и собираем внутренний шрус в обратном порядке, не забыв по итогу надеть стопорное кольцо, без него шрус развалится на первом повороте.

После замены пыльников. Можно приступить к сборке в обратном порядке.

Устанавливаем привод в полуось, далее в редуктор. Прикручиваем крепление верхней шаровой, ставим стопорное кольцо на хабе, собираем крышку хаба. Вставляем рулевой наконечник, закручиваем гайку. Далее ставим тормозной супорт. Не забываем проверить все гайки. Далее ставим колесо и опять проверяем все гайки.

Зачем закреплять хомут на ШРУСе

ШРУС — надежный механизм, способный без проблем проехать более 150 000 км, но со временем он приходит в негодность. О проблемах с деталью говорит неприятный хруст. Хрустеть могут не только подержанные, но и совершенно новые автомобили. Способность шарнира верой и правдой служить долгое время зависит от 2 условий:

• полноценное смазывание;
• защита от негативного влияния среды (загрязнения или попадания воды).

Шарнир нужно смазывать — и чем чаще, тем лучше. А защищается он при помощи пыльника, который надевается на вал и надёжно покрывает элементы узла. Крепится пыльник хомутами. Когда происходит их ослабление, слышится неприятный звук. Поэтому время от времени водитель сталкивается с такой задачей, как затяжка хомутов пыльника ШРУСа.

Есть несколько способов крепления ШРУСа:

• ленточный механизм;
• зажимной крепеж;
• П-образный вариант крепления.

Стоимость пыльников

Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.

Причины разрыва пыльника:

• постоянная езда по воде и грязи;
• большая нагрузка на скручивание (регулярные резкие повороты);
• неосторожный (непрофессиональный) ремонт деталей подвески.

Зажимной крепеж

Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.

Выполнение размещения хомута на ШРУС происходит в следующем порядке:

1. Подбирается необходимый диаметр;
2. Хомут располагается на пыльнике. Устанавливать его следует без перекосов;
3. Для осуществления обжима используются щипцы для хомутов. В случае их отсутствия можно воспользоваться клещами подходящего размера;
4. По завершению работ следует проверить надежность фиксации хомута.

Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.

Диагностика ШРУСа

Сначала введем немного теории, и скажем, что ШРУСы бывают двух типов – внутренние и внешние. Внутренний ШРУС располагается в КПП, откуда механизм осуществляет передачу вращающего движения непосредственно от трансмиссии к внешнему ШРУСу. Внешний – это механизм, элементы которого соединены со ступицей колеса, откуда осуществляется процесс передачи вращательного движения к колесу от самой ступицы.

Внешний и внутрениий ШРУСы

На первый взгляд может показаться, что у них одинаковый срок эксплуатации, но, несмотря на имеющуюся схожесть конструкции и комплектующих, это не так. Например, внешний ШРУС напрямую взаимодействует с колесом, от которого принимает энергию от ударов, полученных в поездке. Пыльник ШРУСа, находящийся в «относительной» безопасности производится из мягкой резины, в большей степени, чем другие элементы узла, подверженной износу от различных воздействий климата, будь то чрезмерная сухость или влажность, температурных воздействий, контактов с переработанными нефтепродуктами и т.д. Если герметичность резинового пыльника будет нарушена, то попадающие в него песок и грязь в короткий срок приведут к неисправности внешний ШРУС.

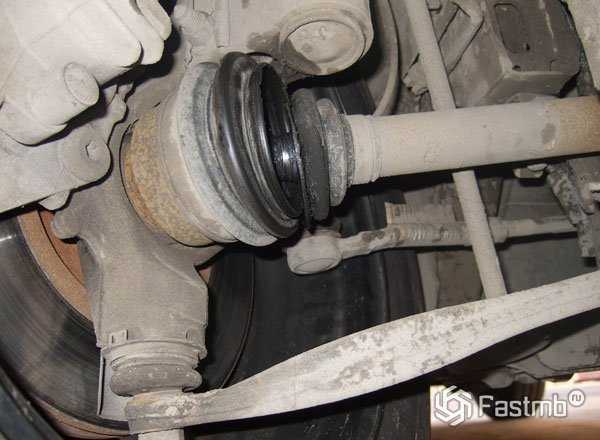

Внешний ШРУС с пыльником

О том, что ШРУС неисправен, автомобилист может узнать по следующим признакам:

• Насыщенный хруст, слышимый на каждом повороте машины. При этом, хруст слышен не при каждом повороте руля, но лишь при поворотах во время поездки налево или направо;
• Звук «хруста», дающий о себе знать во время сцепления. Прежде всего, звук проявляется при старте из неподвижного состояния;
• Если во время диагностики был выявлен люфт на соединениях шарнира. Люфт становится отчетливо явным в процессе осмотра ШРУСа, когда колесо находится в вывешенном состоянии;
• Наличие рывков в процессе разгона.

Диагностика ШРУСа проводится следующими «нехитрыми» способами:

• Способ №1. Автомобилистом выворачивается руль в ту или другую сторону до самого упора, после чего включается передача, и делается попытка быстро стартовать с места. Наличие характерного хруста во время этой операции говорит о значительной степени изношенности «гранаты» в целом, или ее отдельных элементов, или же, что она уже находится в неисправном состоянии и требует замены.
• Способ №2. С помощью специального подъемника (иногда это можно сделать домкратом) машина приподнимается с одной стороны, или же вывешивается колесо со стороны предполагаемой поломки. В таком состоянии, проводится визуальный осмотр состояния узлов автомобиля, а также выявляется наличие возможного люфта. Обычно, люфт не обнаруживается, если только незначительный.
• Способ №3. С помощью подъемника, передняя часть машины вывешивается. Далее, автомобилисту следует перейти к первой передаче, или на некоторых автомобилях включить «D». Проявление неисправности ШРУСов таком состоянии не заставит себя долго ждать: при вращении колес должен быть слышен отчетливый хруст.

Еще на этапе «первичного осмотра», при поднятом автомобиле, можно сделать некоторые выводы

Например, как только ШРУС становится виден, следует обратить внимание на его внешний вид. Целостность гофрированной резинки как правило является свидетельством отсутствия неисправностей

Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении.

Порванный пыльник ШРУСа

Иногда еще можно обойтись только заменой пыльника, но, в любом случае, лучшим решением станет поездка в автосервис на проведение комплексной диагностики.

Замена пыльника наружного ШРУСа самостоятельно

В независимости от конкретной модели автомобиля принцип замены чехлы наружной гранаты одинаковый. Перед началом работ следует запастись необходимым инструментом, заранее купить нужные запчасти, найти место для замены. Необходимо будет приобрести сам пыльник и два хомута, в некоторых наборах предусмотрена даже смазка. Если кожухи уже старые, и резина стала жесткой, есть смысл произвести замену деталей на обоих приводных валах.

Рассмотрим, как меняется защитный кожух наружного ШРУСа на автомобиле Hyundai Accent:

в первую очередь ослабляем гайку ступицы, на вывешенном колесе ее потом стронуть с места будет сложно;
ставим автомобиль на домкрат и откручиваем колесо;

отворачиваем гайку шаровой опоры, отсоединяем шаровую от поворотного кулака – лучше ее снимать специальным съемником

Демонтировать опору нужно аккуратно, стараясь не повредить ее пыльник;

ставим колеса прямо, отжимаем рычаг с шаровой опорой вниз, поворачиваем поворотный кулак для рассоединения деталей;

придерживая приводной вал, отводим поворотную цапфу со ступицей в сторону, освобождаем наружный ШРУС;

сдергиваем с пыльника хомуты, их удобно снимать с помощью тонкой шлицевой отвертки;

старый пыльник можно срезать, он все равно больше не нужен;
демонтируем наружную гранату, ее удобно снимать на Hyundai Accent специальным приспособлением типа обратного молотка;

при демонтаже обратный молоток следует устанавливать на металлические выступы ШРУСа – здесь важно не повредить обойму шарикового механизма

вытираем приводной вал от грязи и смазки, устанавливаем на него новый пыльник, чехол нужно на вал надеть дальше, чтобы можно установить на место наружную гранату;

набиваем в ШРУС новую смазку, ставим деталь на место. Для установки «гранаты» особых усилий прилагать не нужно, наружный приводной шарнир должен просто зафиксироваться на стопорном кольце

Допускается аккуратно подстучать ШРУС молотком, чтобы он до конца зашел на вал, еще важно не повредить резьбу на приводе;

теперь необходимо проверить, закрепился ли шарнир на валу – если ШРУС руками не сдергивается, значит, он зафиксирован на месте;

добавляем смазку под пыльник;
устанавливаем резиновый чехол по своему месту, крепим его хомутами. Для установки хомутов используем зажим с тонкими круглыми кончиками;
сажаем ступицу с поворотным кулаком на шлицы ШРУСа, соединяем цапфу с шаровой опорой и передним рычагом;

накидываем колесо, затягиваем ступичную гайку, затем основательно закручиваем колесные крепежи.

При определенной сноровке на замену пыльника наружного ШРУСа уходит два-три часа времени, если опыт у мастера небольшой, с такой работой можно провозиться и пять часов.

Как правильно менять смазку в шрусах

Правильная замена смазки. Замена смазка в шрусах делается по причине ее загрязнения после разрыва пыльника или выработки ею ресурса, когда в ней находится много продуктов износа. Нужно удалить старую смазку из шарнира полностью, чтобы исключить возможность повышенного износа ШРУС. Для этого его следует разобрать и тщательно протереть чистой ветошью. Промыть его не разбирая, не получится, потому что пластичная смазка крайне плохо смывается.

С разборкой внутреннего шарнира обычно не возникает сложностей, поэтому опишем разборку наружного. Если у вас нет специального приспособления для снятия наружного шарнира, то снимите привод в сборе и зажмите его в тисах. Снимите хомуты с пыльника. Снимая, старайтесь не повредить их, заводские обычно лучше тех, что идут в комплекте с новым пыльником. Если чехол порван, срежьте его ножом, если нет, сдвиньте его на шток привода. Ударом молотка через выколотку по внутреннему кольцу сбейте шарнир с привода. Внутреннее кольцо с сепаратором поверните так, чтобы были видны отверстия в сепараторе, при этом оси симметрии сепаратора и корпуса будут перпендикулярны. При помощи плоской отвертки выньте все шарики из сепаратора. В сепараторе два отверстия из шести длиннее других. Поверните сепаратор так, чтобы они оказались прижатыми к стенкам корпуса и выньте сепаратор с внутренним кольцом из корпуса. Подобрав положения внутреннего кольца, выньте его из сепаратора. Как можно лучше удалите остатки смазки с деталей, и можно собирать шарнир.

Вставьте внутреннее кольцо в сепаратор. Сориентируйте сепаратор так, чтобы длинные отверстия в нем прижимались к корпусу шарнира, и вставьте сепаратор с кольцом внутрь корпуса. Вставьте шарики в отверстия сепаратора и разверните внутреннее кольцо так, чтобы отверстие под привод располагалось вдоль оси корпуса. На узел уходит от 120 до 150 г смазки. Сколько поместится в вашем случае, зависит от размера шарнира.

Чтобы правильно наполнить шарнир смазкой зажмите его в тисах отверстием под привод вверх. Если смазка для него куплена вами в тюбиках, то давите ее в отверстие под привод, прижав тюбик плотнее к кольцу, до тех пор, пока она не покажется между сепаратором и корпусом. Если она у вас в другой упаковке, тогда накладывайте ее ложкой и продавливайте в отверстие под привод подходящим по диаметру цилиндрическим предметом; критерий заполнения тот же.

Шарнир (ШРУС) наружный Datsun, Lada Granta 21902-2215012 с ABS, АКПП, 22 шлица

Бренд	HQ-mech
Кат N	HQ-21902-2215012
OEM N	21902-2215012
Применяемость	Lada Granta (2010- )
Артикул	4603741760514

Показать все характеристики

На сегодняшний день на рынке автозапчастей России и СНГ предлагается несколько десятков, а то и сотен ШРУСов и приводов колес в сборе различных производителей — начиная от «именитых» поставщиков на конвейер АвтоВАЗ, до совсем неизвестных торговых марок и, к сожалению, явного контрафакта «подвальной сборки». При этом богатом выборе автозапчастей разница в цене может быть очень существенной. Как не нарваться на подделку и купить хороший «Шарнир (ШРУС) наружный Lada Granta 21902-2215012 без ABS КПП AT, 22 шлица»

? Как выбрать действительно качественную запасную часть для автомобиля, которая будет служить надежно и долго?Как не переплатить и получить деталь с оптимальным соотношением «цена-качество»? Все просто! Купите ШРУСторговой марки «HQ-mech» в ООО «Вистасервис».Почему именно у нас?

• Опыт производства автозапчастей и продаж более 10 лет
• Работа только с проверенными заводами и использование только качественных материалов и сырья (мы размещаем заказы на производство шарниров и приводов на заводах, ориентированных на европейский рынок автозапчастей и производителей известных европейских брендов)
• Все ШРУСы и приводы укомплектованы пыльниками, гайками ступицы, хомутами и смазкой
• Использование современного высокотехнологичного оборудования при производстве и обязательный контроль качества на производстве
• Продуманная и отлаженная логистика (мы не переплачиваем за хранение грузов в порту или на складах временного хранения)
• Отсутствие раздутых бюджетов на рекламу и черезмерно большого штата сотрудников
• И САМОЕ ГЛАВНОЕ : мы размещаем заказы, импортируем в Россию и продаем автомобильные запчасти без посредников.

Применяемость шарнира OEM № 21902-2215012

Марка	Модель	Двигатель	Год
Datsun	mi-DO (15-)	1.6i

on-DO (14-)
1.6i

Lada (ВАЗ)

Granta (10-)

1.6i

2010 — 2019

Приглашаем к сотрудничеству на постоянной основе оптовые организации, СТО и магазины. Предоставляем полный пакет сопроводительных документов и гарантию от производителя. Работаем с НДС, наличие всех автозапчастей на складе, доставка по России. Опыт производства автозапчастей — более 10 лет.

Как добраться к ШРУСу

1. Подымаем машину на домкрат
2. Снимаем колесо
3. Снимаем ступицу (отвинтить стопорную гайку и ещё несколько болтов за ней)
4. Оттянуть поперечный рычаг подвески по направлению в пол
5. Отвести поворотный кулак и амортизаторную стойку (делается это для того что стало возможным вытянуть конец со шлицами внутреннего ШРУСа хендай и коробки передач

Многие для этого снимают полуоси, но делать это совсем необязательно, так как на сегодняшний день есть специальные приспособление для замены пыльника наружного ШРУСа вот как на этом видео

https://www.youtube.com/watch?v=m_dtQfaW92s

Но дело в том, что в реальности мало у кого такое будет, а ведь не каждый захочет ехать на СТО для этой операции в виду разных причин. А захочет произвести замену пыльника ШРУСа самостоятельно на своем хендай санта фе. Оказывается, есть очень простой выход, вот посмотрите замена пыльника ШРУСа без снятия ШРУСа видео

https://www.youtube.com/watch?v=iHprGkxRkGQ

То есть, не смотря, что ролик на английском нам и так всё понятно, на какой либо конус, который можно изготовить из чего угодно – лично я отпилил верхушку от дорожного конуса, которым ограждают шоссе во время работ или ДТП, мне он отлично подходит.

• Смазываем конус маслом, дабы облегчить скольжение по нему пыльника вовремя одевания и снятия
• Одеваем конус на ШРУС
• Выворачиваем руками пыльник на изнаку
• В вывернутом на изнанку состоянии и натягиваем нашу резинку на конус
• Натягиваем пыльник до тех пор пока с конуса о полностью не сползет на полуось
• Ну а теперь когда пыльник находится на полуоси в вывернутом на изнанку состоянии, мы берем пальцами за широкий край и тянем в сторону ШРУса, тем самым возвращая наш пыльник с изнаночного состояния в нормальное и сразу же одевая его на ШРУС, вот и вся собственно процедура
