Как снять коробку на автомобиле: снятие мкпп и акпп

Порядок замены сальника штока

Замена штока производится параллельно с заменой сальника, все это можно делать, одновременно ремонтируя приводы переключения передач. Во время ремонта понадобится определенный набор инструментов: ключ на «11» (обязательно торцовый), металлический шток диаметром 4 миллиметра, а также оправка для запрессовки.

Во время ремонта стоит соблюдать последовательность:

  1. Автомобиль нужно установить на ровную площадку.
  2. Под колеса поставить антиоткатные упоры, рычаг КПП необходимо перевести в положение нейтральной передачи.
  3. Затем снимается пружинный фиксатор, а ось вытаскивается — тем самым вилки механизма разъединяются.
  4. Далее, торцовым ключом, предстоит открутить болты крышки механизма.
  5. После этого, раскачивая установленную крышку на направляющих, снимаем ее с коробки. Необходимо знать, что если на вашем автомобиле присутствует кондиционер и гидроусилитель руля, это немного усложняет задачу.

Штифт выбивается при помощи металлического штока. Сам шток извлекается.
Отверткой поддеваем сальник и вынимаем его. Только после этого новый сальник запрессовывается при помощи головки соответствующего диаметра.
После замены нужно найти причину данной поломки.
После того, как механизм собран, он ставится аккуратно на коробку.

Неисправности штока могут способствовать трещинки, небольшие, почти незаметные царапины или же выбоины на штоке. Если проблема в нем, то разумеется такой шток не следует устанавливать с новым сальником, иначе сальник быстро испортится и вам придется проделывать все сначала. Стоить помнить, что выработки на оси весьма заметны. Это оказывает влияние увеличение люфта в приводе механизма, отвечающего за переключение передач.

Устанавливая крышку обратно смотрите чтобы ручка переключения передач находилась в нейтральном положении. А после установки проверьте регулировку кулисы. Для этого на механизме выбора передач нужно вынуть пластиковую заглушку и воткнуть туда сверло 5 мм. Потом проворачивать вилку чтобы оно попало в отверстие на механизме (вы почувствуете как оно село глубже). После чего сняв кожух с КПП нужно установить отвертку в контрольное отверстие, фиксируя рычаг выбора передач в нужном положении. Затягиваете хомут на кулисе и извлекаете отвертку, одеваете назад кожух, вытягиваете сверло, ставите заглушку на место.

Процедура наверняка доставит Вам массу хлопот и потребует много времени, но проделанная работа определенно доставит удовольствие!

Замена сальника коробки (штока КПП) на примере ВАЗ 2108-2109 |


Сегодня поговорим о сальниках КПП. В своей очередной статье про ремонт своими руками я хочу рассказать о том, как заменить сальник штока коробки передач на ВАЗ 2108-2109. Замена сальника коробки производится двумя способами, первый предусматривает снятие КПП, другой — замену непосредственно на автомобиле. Не знаю, может для кого-то первый способ подойдет больше, а мне лично не охота снимать коробку, для того чтобы заменить сальник штока коробки переключения передач. Второй вариант более простой и быстрый, за что я собственно его и выбрал.

Диагностика.

Понять, что необходима замена сальника коробки, можно после заезда на смотровую яму или после длительной стоянки авто. У авто, которое нуждается в замене сальника, после стоянки будут оставаться масляные подтеки и следы на асфальте. Что характерно, в некоторых случаях владельцы автомобилей списывают это явление на плохо закрученный масляный фильтр. Если вовремя не заменить сальник штока, можно «доездиться» до того, что коробка станет сухой после чего уже одной заменой сальника вы не отделаетесь. Для того чтобы избежать такого явления, специалисты рекомендуют регулярно следить за уровнем масла в КПП, а также двигателе. Кроме подтечек масла, обнаружить испорченный сальник можно по характерному хрусту, который появляется при переключении некоторых передач.

Замена сальника коробки передач своими руками: инструментарий.

  1. Ключи на «10», «13».
  2. Изогнутая шлицевая отвертка или что-то похожее на вязальный крючок.
  3. Шило.
  4. Пластиковая пробка из под воды.

Для произведения данного ремонта потребуется смотровая яма или подъемник, можно также сделать по старому «дедовскому методу». Для этого необходимо взять две покрышки шины и положить их плашмя, затем по доскам или камешкам можно выехать на это возвышение.

Теперь непосредственно о том, как заменить сальник штока коробки передач.

1. Залезьте под машину.


2. Найдите шток КПП, который закрыт резиновым пыльником. Найти его очень просто, он будет выделятся мокрым масляным пятном, см. фото.

3. Далее отогнув широкую часть пыльника, вы увидите карданчик, который крепится к штоку.

  1. Для того чтобы добраться к сальнику, нужно отсоединить карданчик от штока, а также от рычага КПП. Он крепится к рычагу КПП при помощи болта под ключ на «13».
  2. Открутите не до конца гайку, это ослабит соединение рычага с карданчиком.
  3. Теперь извлеките рычаг из карданчика, тем самым вы включите первую или третью передачу.
  4. Для того чтобы отсоединить от штока карданчик, необходимо отвести рычаг в сторону, после чего используя ключ на «10», полностью выкрутите болт.
  5. Снимите карданчик и отложите его в сторону.

9. Когда вся вышеописанная работа выполнена, можно снять резиновый пыльник и увидеть непосредственно цель ремонта, сальник штока КПП. Он расположен в своего рода углублении, в месте входа штока в коробку, поэтому извлечь его без применения спец-инструмента у вас не получится. Например, я для этого использовал шило, как вариант можно взять саморез и закрутить его в сальник, а затем как штопором вытянуть его из посадочного места.

  1. После того как старый сальник извлечен, начинается замена сальника коробки на новый.
  2. Перед тем как установить новый, очистите все от масла и грязи, и только после того запрессуйте сальник штока в посадочное место.
  3. Чтобы установить новый сальник коробки я использовал пробку от пластиковой бутылки, предварительно вырезав центральную ее часть. Можно и без нее, здесь, как говорится, кому как удобнее.
  4. Если заменить сальник коробки переключения передач удалось, можете приступать к сборке в обратном порядке.

Важные нюансы

Иногда после соединения рычага КПП с карданчиком, кулиса (та, что в салоне) может сильно сместится, после чего переключение некоторых передач станет просто невозможным. Виной этому становится болт на «13», который соединяет крепления карданчика и рычага КПП. Все дело в том, что данный болт является еще и регулировочным, поэтому перед тем как собрать все инструменты и объявить о завершении работы, ослабьте его, и манипулируя рычагом переключения передач, настройте ход ручки «под себя». Например, можно сделать так, что 5 передача будет находиться ближе, то есть за ней не нужно будет тянуться далеко.

Теперь, когда все собрано, осталось долить масло в коробку и проверить работу в движении. На этом у меня все, надеюсь, вам все понятно, пробуйте и у вас все получится, замена сальника коробки передач — не сложнее замены колеса или салонного фильтра.

avtopulsar.ru

Замена сальников шрусов

  • Для замены сальников внутренних шрусов (шарниров равных угловых скоростей) обязательно сливаем масло из КПП.

Примечание: Замена сальников шрусов производится, без снятия коробки передач с авто для ваз 2109.

  • Для проведения замены необходимо отсоединить от коробки приводы передних колес.
  • Для этого: снимаем защитный колпак, и расконтриваем гайку ступицы.
  • Ослабляем затяжку болтов, крепящих колеса и затяжку гайки ступицы.
  • Сама гайка ступицы зажата с большим усилием, поэтому рекомендуем использовать в качестве рычага, отрезок трубки.

Предупреждение: При откручивании гаек ступиц машина должна стоять на земле! Ослабляем и затягиваем болты, крепящие колеса только на авто, стоящем на земле. Затягивающий момент для болтов 65-95 Нм (что соответствует 6,5-9,5 кгс-м).

Затормаживаем автомобиль ваз 2109, стояночным тормозом, устанавливаем упорные бруски (башмаки) под оба задних колеса автомобиля и приподнимаем переднюю часть, установив надежные опоры.
Снимаем с машины переднее колесо.
Затем откручиваем до конца и снимаем гайку ступицы.
При помощи отвертки снимаем упорную шайбу.
Вынимаем шплинт, фиксирующий гайку, крепящую шаровый шарнир тяги к рычагу.

Достаем шплинт гайки, крепящей шарнир рулевой тяги к рычагу

  • Откручиваем гайку, крепящую шаровый шарнир рулевой тяги.
  • Специальным съемником выпрессовываем палец шарового шарнира этой рулевой тяги из рычага стойки.
  • Откручиваем два болта и отсоединяем от поворотного кулака шарнир рычага нашей передней подвески.

Снимаем шарнир рычага подвески

Оттягиваем поворотный кулак в сторону вместе со стойкой и вынимаем из ступицы хвостовик наружного шарнира.

Отводим кулак со стойкой в сторону и достаем из ступицы хвостовик шарнира

Используя монтировку, выдавливаем хвостовик внутреннего шруса из КПП.

Выдавливаем монтировкой хвостовик

Примечание: Если вы будете снимать оба привода, то после снятия одного вставьте на его место в КПП технологическую заглушку (либо старый ШРУС) и только потом снимайте второй. Иначе шестерни дифференциала обязательно сместятся, и вы при сборке не сможете вставить ШРУС на место

  • Снимаем вал передних колес.
  • Извлекаем сальник шарнира при помощи отвертки из корпуса коробки передач.

Извлекаем сальник из корпуса

Затем запрессовываем новый при помощи оправки подходящего диаметра до упора, рабочая кромка смотрит внутрь КПП.

Запрессовываем новый на место, оправкой подходящего диаметра

На этом замена сальников коробки передач ваз 2109 (сальников шрусов) завершена, установку шрусов производите в порядке, обратном снятию. Как видите выполнить эту процедуру своими руками не так уж и трудно.

Как поменять сальник штока на автомобилях ВАЗ

1. Доберитесь до штока коробки, он прикрыт резиновым пыльником. Если сальник неисправен, то найти его будет очень просто по характерному масляному пятну см. фото.

2. Отогните широкую часть пыльника, под ним расположен карданчик крепящийся к штоку.

3. Чтобы получить доступ к сальнику, вам необходимо отсоединить этот карданчик от штока и рычага переключения передач. Для этого используйте ключ на “13”.

4. Открутите гайку полностью, это позволит ослабить соединение карданчика с рычагом.

5. Достаньте рычаг из карданчика, тем самым вы включите 1-ю или 3-ю передачу.

6. Отсоедините карданчик от штока используя ключ на “10”, для этого отведите рычаг в сторону.

7. Демонтируйте карданчик.

8. Далее снимите резиновый пыльник, после чего вы увидите саму причину ремонта — сальник штока КПП. Сальник располагается в углублении — это и есть место входа штока в коробку. Извлечь сальник коробки не используя спец-инструмент — невозможно, поэтому возьмите шило и принимайтесь за работу. Как вариант, можно использовать саморез, принцип простой — необходимо вкрутить саморез и “откупорить” сальник штока словно штопором.

9. Когда старый сальник штока извлечен, можно приступать к замене.

10. До того как заменить сальник ВАЗ 2108-2109 нужно все как следует очистить посадочное место от масла, песка и прочей грязи.

11. Если все готово запрессуйте новый сальник коробки в посадочное место.

12. Замена сальника коробки ВАЗ 2108 проще осуществляется при помощи пробки от пластиковой бутылки. Делается это следующим образом, внутренняя часть пробки вырезается и через нее устанавливается новый сальник. Я, к примеру, обошелся без нее, короче говоря — дело хозяйское.

13. После установки нового сальника штока начинайте сборку, она производится в обратной последовательности.

Существует только два способа поменять такой сальник. Первый обязательно предусматривает демонтаж КПП с дальнейшей разборкой узла и заменой неисправной детали. А второй предусматривает замену сальника без снятия трансмиссии. Мы рассмотрим именно второй способ, так как он менее трудоемкий и занимает меньше времени.

Необходимый инструмент:

  • Гаечные ключи на 10 и 13
  • Самое обычное шило
  • Пробка из-под газировки
  • Гнутая шлицевая отвертка. Можно использовать и вязальный крючок.

Будьте готовы к тому, что придется лезть под машину. Лучше всего использовать смотровую яму или эстакаду, но можно и поднять автомобиль при помощи домкратов. Не забудьте подстраховаться!

  • Найдите под передней частью автомобиля шток КПП и отогните его пыльник, так, чтобы получить доступ к его переходу в коробку передач.
  • Выкрутите болт крепления кардана и снимите его со штока. Не забудьте отсоединить кардан от штока, чтобы он не мешал дальнейшей процедуре замены. Теперь полностью снимите пыльник. Сразу же за ним вы увидите тот самый, проблемный сальник штока КПП.
  • Теперь слейте масло из КПП, иначе после демонтажа сальника, оно просто выльется наружу. Сам сальник вытащить непросто, тут вам понадобится специальный инструмент в виде шила. Многие автомобильные мастера вкручивают шуруп в сальник и просто тянут на себя. Получается эффект штопора.
  • Протрите посадочное место, куда вставляется сальник, от грязи и трансмиссионного масла. Лучше всего использовать для этих целей совсем старую ненужную тряпку или сухую ветошь.

После этого, можно вставить новый сальник. Установку можно производить любым доступным способом. Например, можно применять для этого обычную пластиковую пробку. Вырежьте ее центр и легкими нажатиями запрессуйте сальник на его посадочное место. Тем не менее, никто не запрещает использовать и другой метод, самое главное – не повредить новую деталь, иначе все работы будут выполнены зря.

Для проверки сальника, запустите мотор и попробуйте проехаться на автомобиле. Если после этого подтеков не будет, значит, вы все сделали правильно.

Как вы уже заметили, это было совсем не трудно. Надеемся, что эта статья помогла ответить на вопрос о том, как поменять сальник штока КПП.

Замена сальника штока кулисы

От нормального состояния сальника зависит, не «исчезает» ли масло из КПП, поэтому если вы заметили масляные пятна на асфальте после стоянки, то следует задуматься: или это сальник, или масляный фильтр.

Поэтому после проверки фильтра наступает очередь сальника. Неисправность сальника ВАЗ 2110 также можно заподозрить, ели при переключении передач слышен хруст.

Замену сальника возможно произвести только на яме, эстакаде или другом приспособлении, позволяющем проникнуть под машину:

Первым делом обращаем внимание на резиновый пыльник. Если из КПП ВАЗ 2110 убегает масло через сальник, то весь пыльник будет в его каплях;
Отгибаем пыльник и отсоединяем карданчик, получая доступ к манжете;
Демонтируем карданчик от рычага, а затем и от кулисы;
Сняв карданчик, добираемся до сальника;
С помощью шила и крючка снимаем манжету на КПП;
Теперь необходимо запрессовать новый сальник

У народных умельцев его установка обычно происходит с помощью пробки от пластиковой бутылки;
Если замена прошла успешно, все возвращаем на место, устанавливаем пыльник, и можно считать этот мелкий ремонт завершенным.

Помните, что любой ремонт кулисы не будет успешным, если ее регулировка выполнена неправильно. Лучше всего, если настройка производится с ассистентом, поскольку самому на ВАЗ 2110 это сделать проблематично.

Замена сальника привода переднего колеса

Замену сальника проводим при обнаружении течи через него масла из коробки передач. Сливаем масло из коробки передач (см. «Замена масла в коробке передач»). Показываем замену сальника привода правого колеса. Замену сальника привода левого колеса проводим аналогично. Снимаем привод переднего колеса (см. «Снятие приводов передних колес»).

Ударным съемником выпрессовываем сальник из гнезда коробки передач. Если ударного съемника нет…

…то сальник можно выпрессовать монтажной лопаткой. Коробка передач может быть укомплектована двумя видами сальников: как с маслосгонными винтовыми насечками, учитывающими направление вращения вала, так и без них. Сальники с насечками различаются: у сальника привода левого колеса стрелка на корпусе указывает направление против часовой стрелки, у правого — по часовой стрелке. Сальники без насечек взаимозаменяемы для левого и правого приводов. Сальники имеют размерность 35×57×9 мм.

Оправкой подходящего диаметра запрессовываем новый сальник привода. В качестве оправки при запрессовке можно использовать старый сальник. Наносим на рабочую кромку сальника тонкий слой трансмиссионного масла. Установку привода переднего колеса проводим в обратной последовательности. Затягиваем гайку подшипника ступицы предписанным моментом (см. «Приложения») и стопорим замятием буртика. Заливаем трансмиссионное масло в коробку передач.

Источник

Замена сальников КПП на Ладе Приора (модели 2170, 71, 72)

Чтобы выполнить данную процедуру в Ладе Приора, перво-наперво потребуется слить старое масло.

Затем необходимо вытащить приводы передней пары колес из КПП

Важно: не следует вытаскивать сразу два привода – в противном случае вы можете столкнуться со смещением шестерни полуосей дифференциала; как следствие, чтобы впоследствии поставить приводы на место, потребуется разбирать КПП

Следовательно, надо проявить осторожность и вынимать приводы один за другим

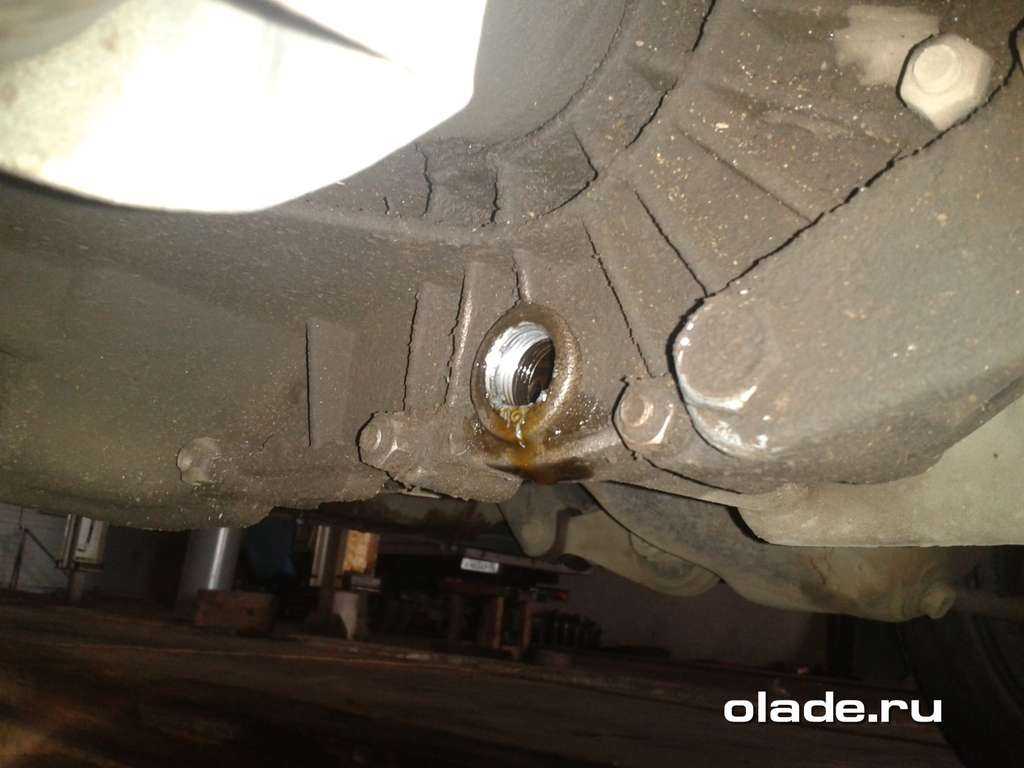

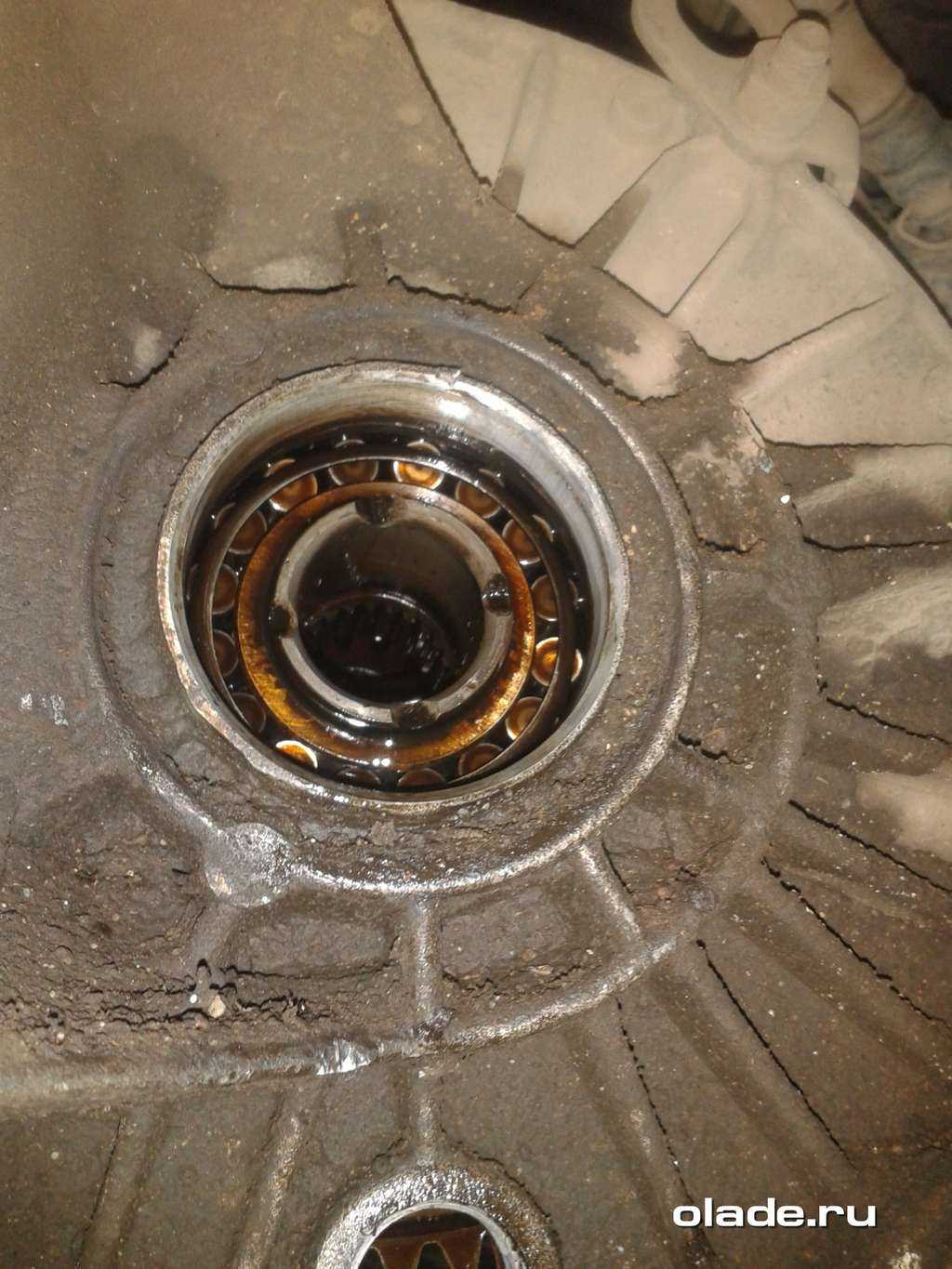

После этого потребуется вытащить сальник, расположенный в картере КПП. Для этого удобно воспользоваться отверткой.

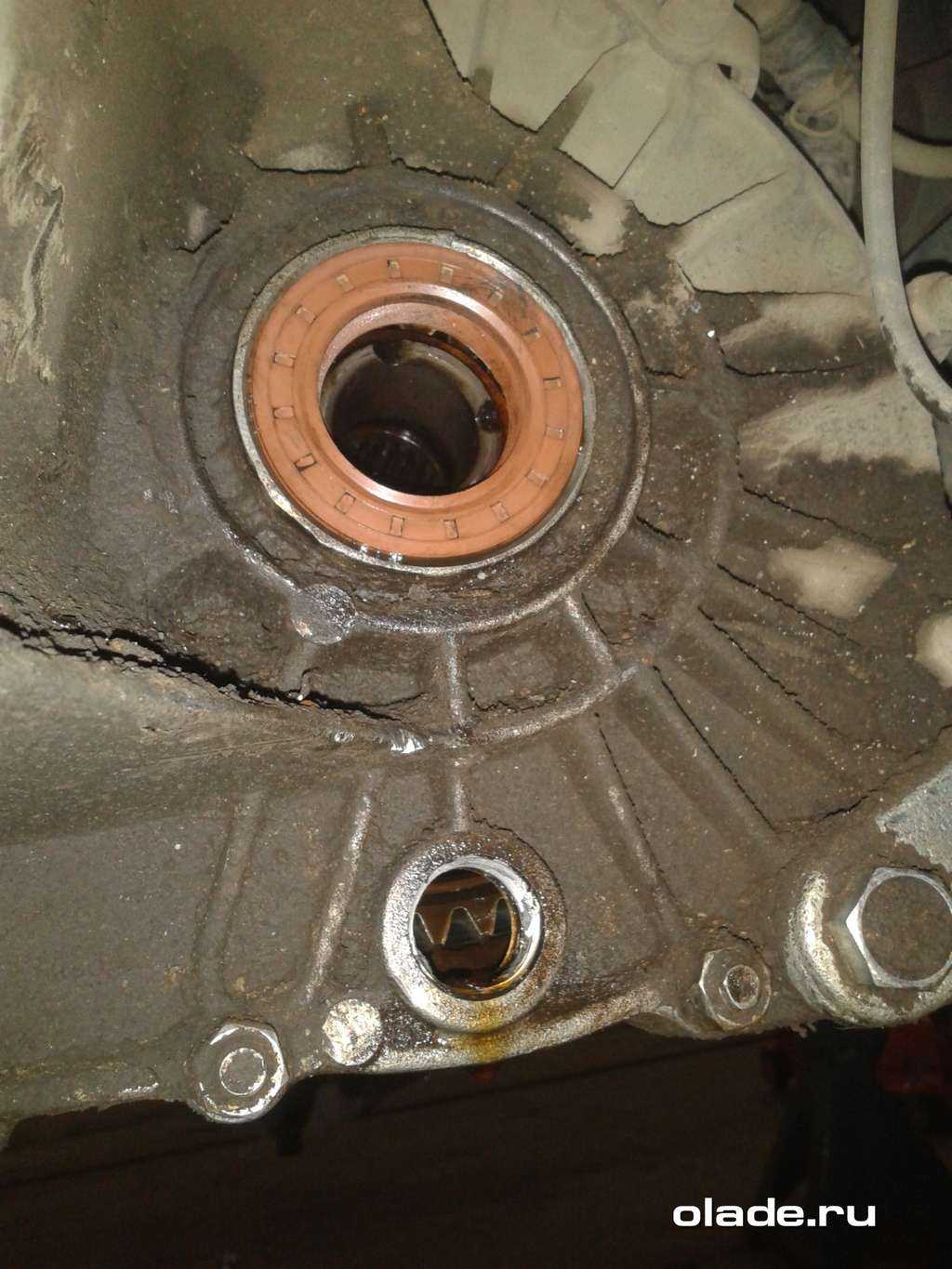

Используя нужное оборудование запрессовки, надо вставить новый, заранее подготовленный сальник. Стучать при этом лучше резиновым молотком во избежание повреждения сальника. Операцию следует производить до тех пор, пока рабочая поверхность сальника не упрется в плоскость КПП.

Также на поверхности сальников обозначена дополнительная информация:

  • 2110-2301034-01. Так обозначается правый сальник Направление вращение колеса обозначено против часовой стрелки.
  • 2110-2301035-01. Так обозначается левый сальник. По часовой стрелке.

Здесь под вращением колеса понимается движение машины вперед.

Снятые элементы необходимо ставить в последовательности, обратной процедуре снятия. Затем потребуется наполнить КПП новым маслом.

Источник

Коробка передач МКПП 020 замена сальника фланца выходного вала

Пятиступенчатая коробка передач типа 020 устанавливалась на автомобили:

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 — 1988 Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 — 1988 Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992 Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

Volkswagen Polo Classic / Фольксваген Поло Классик (6V2) 1996 — 2002 Volkswagen Polo Variant / Фольксваген Поло Вариант (6V5) 1994 — 2002

SEAT Ibiza 2 / Сеат Ибица 2 (6K1) 1993 — 2002 SEAT Cordoba 1 / Сеат Кордоба (6K2, 6K5) 1993 — 2002 SEAT Inka / Сеат Инка (6K9) 1996 — 2003 и др.

Механическая коробка передач DFP (цифровой код 020) установлена на авто VW Vento 1997 года выпуска (двигатель ААМ). Коробка прошла 207000 км и сальник фланца выходного вала начал пропускать масло.

Масло через сальник у меня не капало, а только подмачивало вал и окружающие детали. Коробка работала хорошо, уровень в норме, цвет и запах масло в норме. Так что совет — если только подмачивает вал и за ночь не капает, то не спешите с заменой сальника. Можно еще ездить, но нужно уже готовиться и в удобное время менять.

Перед началом работы по замене сальника необходимо иметь ремкомплект, масло, ключ внутренний 12-гранник М8, сьемник стопорных колец, сьемник фланца, подпорку ШРУС. Попробуйте открутить сливную и заливную пробки коробки. Если все это присутствует приступаете к замене.

Открутить и снять грузик под- и защитный кожух над- ШРУСом.

Для снятия грузика обработать болты жидкостью WD40 и, придерживая головки болтов над грузиком, открутить снизу две гайки (1), снять грузик. Открутить ключом 17 два коротких болта (2) и снять пластмассовый защитный кожух над валом. Все открутилось и снялось без проблем.

Открутить 6 винтов (3) крепления ШРУС (4) к фланцу выходного вала.

Винты открутились без проблем ключом М8. Для доступа к дальним винтам использовать карданчик с удлинителем. В головку винтов входит также шестигранник на 6 мм, но шестигранником можно сорвать внутренние грани винтов, что не позволит достаточно сильно прикрутить винты на место.

Причины неисправности сальника МКПП и его замена

На вопрос о том, сколько точно стоят представленные работы, нельзя дать однозначного ответа, цена формируется из многих факторов, в том числе в зависимости от того, какой именно тип сальника нужно заменить (первичного вала, правого или левого ШРУСа). Качественный ремонт МКПП обычно не занимает больше суток (если менять сальник первичного вала) или вовсе может занять 4-5 часов.

  • Где находится сальник КПП?
  • Процесс замены сальника коробки передач
  • Важные нюансы при замене сальника КПП

Где находится сальник КПП?

Сальник коробки передач расположен в кожухе сцепления со стороны внутренней части коробки, и поэтому его замена возможна лишь после отсоединения кожуха. Для выполнения работы по замене сальника потребуется смотровая яма или эстакада.Перед началом работы под колеса автомобиля, стоящего на яме или эстакаде, ставятся надежные упоры, чтобы предотвратить его случайное движение.

Материалы для замены сальника КПП

— изогнутая шлицевая отвертка или что-то, похожее на вязальный крючок.

— пластиковая труба из-под воды.

Для такого ремонта вам понадобится смотровая яма или эстакада.Важно! Когда вы идете в яму, не забудьте обездвижить автомобиль с помощью стояночного тормоза и клиньев

Процесс замены сальника коробки передач

Если сальник пришел в негодность, то он не подлежит восстановлению или ремонту, сразу требуется его замена на новую деталь. Наиболее частыми причинами того, что сальник перестает правильно выполнять свои функции, являются:

— износ от продолжительного срока эксплуатации;

— механическое повреждение от удара;

В перечисленных ситуациях единственным правильным решением является замена сальника КПП. От качества проведенной работы во многом будет зависеть, как долго проработает от дефектов сама коробка передач. Данные работы часто проводятся вкупе с заменой ШРУСа. Первоначальным этапом работ является диагностирование состояния КПП, обычно (в данном случае все зависит от марки авто) ее ремонт становится необходим после 70 тыс. км пробега. От своевременного обращения к специалистам во многом будет зависеть стоимость работ и скорость устранения неполадки.

Перед ремонтом КПП осуществляется снятие приводных валов и демонтаж внутренних элементов ШРУСа. Это необходимая процедура для того, чтобы получить прямой доступ к сальнику. Перед тем как установить новый элемент, он обязательно обрабатывается при помощи консистентной смазки. На свое место сальник монтируется под воздействием специального инструмента – оправки.

1. Поставьте машину на подъёмник.

2. Отсоедините провод от клеммы.

3. Снимите маховик.

4. Демонтируйте задний щиток картера сцепления, который направлен на втулки.

5. Открутите болты (8 штук).

6. Снимите держатель с детали.

7. Теперь нужно его выбить из коробки передач, для этого воспользуйтесь шурупом имолотком.

8. Теперь берём новый элемент и вжимаем его в держатель. Наружный диаметр —99(±0,5) мм.

9. Рабочая кромка должна быть внутри, если что, переверните.

10. Прокладка, которая порвалась, должна быть удалена. Она будет держаться благодарясмазке на держателе.

11. Кромку смажьте моторным маслом.

12. Фланец коленчатого вала также смажьте моторным маслом.

13. Рабочую кромку заправьте на фланец.

14. Закрутите болты.

15. Вставьте обратно картер и втулки.

16. Поставьте на место маховик и сцепление.

Готово, замена сальника коробки передач успешно осуществилась. Пусть ваш автомобиль ездит долго и не протекает. У хорошего владельца автомобиль всегда в прекрасном состоянии. Так что всё зависит только от вас! Следите и проверяйте, вовремя отвозите на диагностику в случае необходимости. И старайтесь не тратить большие деньги на сервисные центры попусту, но и не пытайтесь сделать всё своими силами, если не разбираетесь в данной области.

Важные нюансы при замене сальника КПП

1. Для замены сальников внутренних шарниров привода передних колес слейте маслоиз коробки передач.

2. Сальники внутренних шарниров привода передних колес можно заменить, неснимая коробку передач с автомобиля.

3. Не отсоединяйте одновременно оба привода передних колес, так как полуосевыешестерни сместятся внутри коробки дифференциала, и обратная установка приводов станет невозможной.

Статьи по теме

Ремонт вариатора «Ауди А4»: когда требуется и как проводится

Замена коробки передач «Лады-Гранта»: пошаговая инструкция

Замена сцепления «Мазды»: порядок работ

Ремонт коробки «Шкода-Октавия»: причины поломок и способы ремонта

Замена вариатора «Ниссана-Мурано»: поломки, цена, рекомендации

Замена сцепления «Фиата»: «Альбеа», «Дукато» и «Добло» (пошаговая инструкция)

Замена сцепления без снятия коробки: пошаговое руководство

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена АКПП «Вольво»: особенности процедуры

Замена вариатора «Ниссан-Жук»: когда нужна и как выполняется

Самостоятельная диагностика.

Признаками, указывающими на необходимость проведения замены сальника коробки, чаще всего становятся масляные следы, которые остаются на асфальте после длительной стоянки автомобиля. Перед тем как заменить сальник коробки следует убедиться, что дело именно в нем, поскольку причиной подтеканий масла нередко становится плохо закрученный масляный фильтр. Опасность несвоевременного выявления проблемы связанной с сальником и утечкой масла чревата серьезными проблемами, если масло уйдет из коробки, а вы вовремя этого не обнаружите, то вместо замены сальника коробки вам придется менять коробку. Чтобы не допустить этого необходимо регулярно производить проверку масла и постоянно следить за его уровнем как в КПП, так и в двигателе. Неисправный сальник может заявить о себе характерным хрустом, который возникает при переключении определенных скоростей.

Замена заднего сальника двигателя

Его протечка не приводит к таким проблемам, как в случае с передним. Однако масло попадает на диск сцепления – тот со временем утрачивает свои свойства, чем начинает доставлять водителю неприятности. Не стоит забывать и о повышенном расходе масла.

Технология замены такова:

  1. Из коробки передач сливается масло, с неё снимаются ШРУСы.
  2. КП и корзина сцепления демонтируются.
  3. Снимается стопорная пластина, после чего демонтируется маховик.
  4. Снимается тыльный щит сцепления.
  5. Откручиваются болты, фиксирующие заднюю крышку мотора.
  6. Извлекается старый сальник, посадочное гнездо очищается.
  7. С помощью специального приспособления устанавливается новый сальник.
  8. Производится сборка в обратном порядке.

Замена сальника коробки (штока КПП) на примере ВАЗ 2108-2109 |

Сегодня поговорим о сальниках КПП. В своей очередной статье про ремонт своими руками я хочу рассказать о том, как заменить сальник штока коробки передач на ВАЗ 2108-2109. Замена сальника коробки производится двумя способами, первый предусматривает снятие КПП, другой — замену непосредственно на автомобиле. Не знаю, может для кого-то первый способ подойдет больше, а мне лично не охота снимать коробку, для того чтобы заменить сальник штока коробки переключения передач. Второй вариант более простой и быстрый, за что я собственно его и выбрал.

Диагностика.

Понять, что необходима замена сальника коробки, можно после заезда на смотровую яму или после длительной стоянки авто. У авто, которое нуждается в замене сальника, после стоянки будут оставаться масляные подтеки и следы на асфальте. Что характерно, в некоторых случаях владельцы автомобилей списывают это явление на плохо закрученный масляный фильтр. Если вовремя не заменить сальник штока, можно «доездиться» до того, что коробка станет сухой после чего уже одной заменой сальника вы не отделаетесь. Для того чтобы избежать такого явления, специалисты рекомендуют регулярно следить за уровнем масла в КПП, а также двигателе. Кроме подтечек масла, обнаружить испорченный сальник можно по характерному хрусту, который появляется при переключении некоторых передач.

Замена сальника коробки передач своими руками: инструментарий.

  1. Ключи на «10», «13».
  2. Изогнутая шлицевая отвертка или что-то похожее на вязальный крючок.
  3. Шило.
  4. Пластиковая пробка из под воды.

Для произведения данного ремонта потребуется смотровая яма или подъемник, можно также сделать по старому «дедовскому методу». Для этого необходимо взять две покрышки шины и положить их плашмя, затем по доскам или камешкам можно выехать на это возвышение.

Важно! Когда заедете на яму, не забудьте зафиксировать автомобиль при помощи стояночного тормоза, а также противоткатных клиньев. Теперь непосредственно о том, как заменить сальник штока коробки передач

Теперь непосредственно о том, как заменить сальник штока коробки передач.

1. Залезьте под машину.

2. Найдите шток КПП, который закрыт резиновым пыльником. Найти его очень просто, он будет выделятся мокрым масляным пятном, см. фото.

3. Далее отогнув широкую часть пыльника, вы увидите карданчик, который крепится к штоку.

  1. Для того чтобы добраться к сальнику, нужно отсоединить карданчик от штока, а также от рычага КПП. Он крепится к рычагу КПП при помощи болта под ключ на «13».
  2. Открутите не до конца гайку, это ослабит соединение рычага с карданчиком.
  3. Теперь извлеките рычаг из карданчика, тем самым вы включите первую или третью передачу.
  4. Для того чтобы отсоединить от штока карданчик, необходимо отвести рычаг в сторону, после чего используя ключ на «10», полностью выкрутите болт.
  5. Снимите карданчик и отложите его в сторону.

9. Когда вся вышеописанная работа выполнена, можно снять резиновый пыльник и увидеть непосредственно цель ремонта, сальник штока КПП. Он расположен в своего рода углублении, в месте входа штока в коробку, поэтому извлечь его без применения спец-инструмента у вас не получится. Например, я для этого использовал шило, как вариант можно взять саморез и закрутить его в сальник, а затем как штопором вытянуть его из посадочного места.

  1. После того как старый сальник извлечен, начинается замена сальника коробки на новый.
  2. Перед тем как установить новый, очистите все от масла и грязи, и только после того запрессуйте сальник штока в посадочное место.
  3. Чтобы установить новый сальник коробки я использовал пробку от пластиковой бутылки, предварительно вырезав центральную ее часть. Можно и без нее, здесь, как говорится, кому как удобнее.
  4. Если заменить сальник коробки переключения передач удалось, можете приступать к сборке в обратном порядке.

Важные нюансы

Иногда после соединения рычага КПП с карданчиком, кулиса (та, что в салоне) может сильно сместится, после чего переключение некоторых передач станет просто невозможным. Виной этому становится болт на «13», который соединяет крепления карданчика и рычага КПП. Все дело в том, что данный болт является еще и регулировочным, поэтому перед тем как собрать все инструменты и объявить о завершении работы, ослабьте его, и манипулируя рычагом переключения передач, настройте ход ручки «под себя». Например, можно сделать так, что 5 передача будет находиться ближе, то есть за ней не нужно будет тянуться далеко.

Теперь, когда все собрано, осталось долить масло в коробку и проверить работу в движении. На этом у меня все, надеюсь, вам все понятно, пробуйте и у вас все получится, замена сальника коробки передач — не сложнее замены колеса или салонного фильтра.

avtopulsar.ru

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
