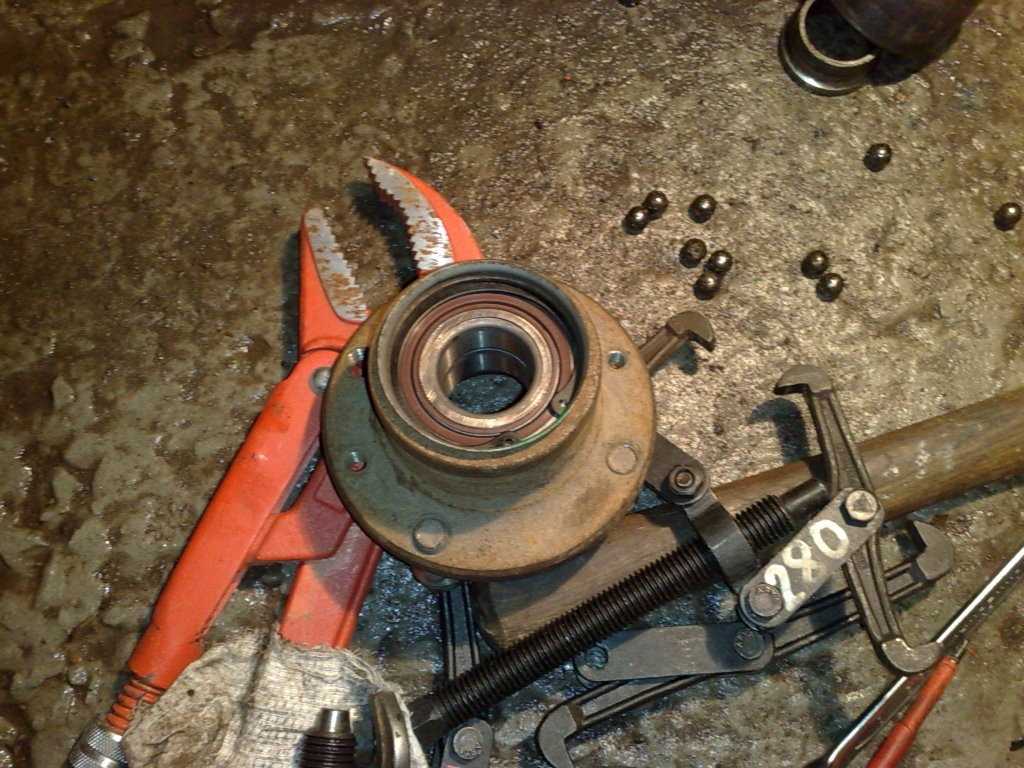

Как снять подшипник со ступицы заднего колеса. замена подшипника задней ступицы lada kalina

Ремонт генератора

Далее описывается процедура ремонта скользящих вставок, устройства генерации электроэнергии. Замена подшипника генератора Лада Веста потребует наличия инструментов, указанных в начале статьи. Непосредственно процедура ремонта выглядит совершенно по другому.

Установить машину на ровной поверхности и надежно зафиксировать ее.
Отключить питание от аккумулятора.
Ослабить натяжной ролик ремня коленвала и дополнительного оборудования.
Крестовой отверткой открутить силовые жилы генераторного устройства и отвести их из зоны ремонта.
Генератор снимается при помощи ключа на 13 и отвертки. Для этого нужно найти и открутить две болта на кронштейне крепления устройства к блоку двигателя.
Далее можно аккуратно снять само устройство с машины для последующего ремонта.
После демонтажа, отверткой выкручиваются два винтика крышки и последняя снимается.
Под облицовкой расположен диодный мост и регулятор. Детали закреплены на специальной панели, которая стягивается с вала вместе с подшипником.
Следующий этап ремонта подразумевает раскручивание якоря. Далее нужно вынуть вал, он дополнительно удерживается на магнитах. Следовательно, пойдет он достаточно туго.
Как только внутренности извлечены – вскрывается крышка заднего подшипника и скользящий элемент выпресовывается по стандартной схеме.
Сборка также выполняется с точностью до наоборот.

Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье. Замена ступичного подшипника лады калина выполняется достаточно просто

Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку

Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

Чтобы после того как произведена замена переднего ступичного подшипникана калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

Несколькими ударами молотка выбиваем палец наконечника из стойки.

Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

Она крепится двумя болтами.

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт. Извлекаем тормозные колодки.

Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

И снимаем стойку амортизатора вместе с поворотным кулаком.

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Спасибо за подписку!

Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Вставляем стопорное кольцо.

Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.

Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку. Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7. Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их. Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.

Установка

Для того чтобы обтянуть руль Икс Рея или Весты кожаной оплеткой, не требуется особых знаний или опыта. Главное — старание и терпение, так как, несмотря на то, что оплетка предварительно прошита и ею необходимо только обшить баранку, придется выделить на это несколько часов.

Естественно, работать гораздо удобнее, когда руль демонтирован, хотя некоторые предпочитают натягивать оплетку на руль Весты прямо в машине. Впрочем, и специалисты, и владельцы рекомендуют все же демонтировать баранку.

Снятие

Снять руль Лада Веста или Икс Рей не слишком сложно, особенно с учетом того, что все делается по одному и тому же алгоритму. Для начала нужно снять клемму с аккумулятора. Кроме того, следует немного подождать (хотя бы пару минут), чтобы разрядился конденсатор активатора.

Список необходимых инструментов:

— 2 тонких прутка или отвертки;

— трещотка;

— бита Torx 50;

— удлинитель;

— 2-рычажный съемник.

Для начала требуется снять подушку безопасности, чтобы получить доступ к креплению самого рулевого колеса. Для этого нужно вооружиться парой тонких прутков или гвоздей, диаметром около 5 мм.

По бокам баранки находятся углубления, куда и нужно вставить оба прутка, а затем одновременно надавить на них. Это зажмет пружинные фиксаторы, а сама подушка немного приподнимется. Тут понадобится помощь, так как модуль подушки нужно будет снять и отсоединить штекера.

Когда модуль демонтирован, вы получите доступ к болту (отмечен цифрой 3), фиксирующему руль. Чтобы его открутить, понадобится трещотка, удлинитель и бита Torx 50. Колеса авто необходимо поставить прямо, после чего выкрутить болт в центре ступицы. Далее руль нужно потянуть на себя и снять, одновременно протолкнув разъемы проводов подушки и звукового сигнала в отверстие в центре. Кроме того, если ваш авто оборудован мультирулем, необходимо будет отключить соответствующую колодку.

Далее остается только вынуть из рулевого кармана предохранитель (транспортировочный), отмеченный цифрой 5, после чего вставить его во вращающийся механизм.

На этом процедура снятия руля Лада Веста завершена. Остается только предварительно снять с него пластиковую вставку. Сделать это непросто, так как она держится на 8-ми фиксаторах, которые вставляются в резиновое основание.

Наглядно процесс снятия показан в видео

Перетяжка

Самостоятельная перетяжка руля Лада Веста и Икс Рей в кожу вполне возможна. В инструкции по перетяжке все подробно расписано. Впрочем, многие отмечают, что лучше все же обратиться к профессионалу. Самое сложное в самостоятельной перетяжке руля Лада Икс Рей кожей заключается в стежках и формировании канавок «под заводские».

Впрочем, можно выбрать разные варианты стежков, какие вам больше нравятся. Главное — делать все размеренно и точно по инструкции. Тогда результат вас определенно порадует.

Наглядно процесс продемонстрирован в видео. В ней мастер на примере Тойоты показывает весь процесс перетяжки руля, включая демонтаж, изготовление лекал, подготовку оплетки и руля, а также установку

Так как оплетка руля для Лада Веста и Икс Рей уже готова, нужно особое внимание обратить на процесс перетяжки, который начинается на 14:45

Установка

Установка руля Весты осуществляется в обратной последовательности, однако есть несколько нюансов.

Выкрученный в процессе демонтажа болт крепления руля использовать нельзя. Нужно купить новый болт, а момент его затяжки обязан быть в пределах 38-50 Нм, что эквивалентно 3.8-5.0 кг/с.

В том случае, когда не имеется транспортировочного предохранителя, необходимо проинспектировать положение, в котором находится контактный диск блока (вращающегося) подрулевых переключателей. Если он стоит неровно, его нужно поставить в среднее положение
