Устройство и регулировки мостов урал-4320

Разборка механизма редуктора

Операции разборки всех редукторов аналогичны, не зависят от места установки механизма. При разборке редуктора:

отгибают стопорные пластины;
снимают замковые шайбы, выкручивают болты;
демонтируют крышки подшипников, отвинчивают регулировочные гайки, снимают наружные кольца;
фиксируют фланец вала, расшплинтовывают, откручивают соединительную гайку, снимают фланец (обязательно использование съемника);
демонтируют уплотнительный манжет, снимают крышку заднего подшипника;
раскрутив болты, снимают стаканы подшипников;
извлекают из картера регулировочные прокладки, вал, внутренние кольца подшипников, ведущую шестерню;
выворачивают пробку системы герметизации;
снимают крышку, съемником выпрессовывают стакан конических подшипников, регулировочные прокладки;
через окно картера извлекают ведомую шестерню.

Демонтаж, разборка и сборка ведущих мостов автомобиля Урал

Одним из характерных признаков, указывающих на необходимость разборки и регулировки редуктора, является повышенный шум при движении автомобиля. Причины повышенного шума:

— смещение пятна контакта в зацеплении конических шестерен в результате нарушения регулировки конических подшипников;

— задиры и сколы зубьев шестерен, износ подшипников, а также недостаточный уровень масла в картере моста.

приспособление и выкатить тележку из-под автомобиля.

Демонтаж ведущих мостов и их редукторов

Порядок демонтажа среднего (заднего) ведущего моста следующий.

Установить автомобиль на осмотровую канаву. Закрыть колесные краны (только для Урал-4320 и 4420).

Ослабить затяжку гаек крепления колес демонтируемого моста, снять защитные кожухи и отсоединить шланги подвода воздуха от колесных кранов.

Слить смазочный материал из картера моста.

Поднять заднюю часть автомобиля и установить под задний конец рамы подставу. Отвернуть гайки крепления колес и снять колеса. Установить и закрепить приспособление (рис. 1).

С помощью регулировочных эксцентриков развести тормозные колодки, предотвратив тем самым проворачивание балки моста при последующих операциях разборки.

Снять карданный вал привода среднего (заднего) моста, отсоединить шланги и трубопроводы тормозов, системы герметизации (только для Урал-4320 и 4420), и системы накачки шин.

Отсоединить от балки моста кронштейн верхней реактивной штанги, отсоединить и снять нижние реактивные штанги.

Подкатить под мост монтажную тележку и, сняв балку моста в сборе, опустить ее с помощью приспособления на тележку.

Отсоединить приспособление и выкатить тележку с ведущим средним (задним) мостом из-под автомобиля.

При снятии переднего моста провести подготовительные работы, аналогичные описанным выше. Дополнительно необходимо отсоединить тягу сошки рулевого механизма от рычага левого поворотного кулака, гидроусилитель от рычага правого поворотного кулака.

Отсоединить и снять с кронштейнов нижние головки амортизаторов.

С помощью установленного и закрепленного приспособления приподнять мост и, отвернув гайки стремянок, снять хомуты крепления передних рессор.

Опустить передний ведущий мост на тележку.

Демонтаж редукторов с автомобиля

Редуктор переднего моста в отличие от редуктора среднего (заднего) моста демонтировать только после снятия с автомобиля моста в сборе.

Демонтированный передний мост установить на подставки. Отсоединить тягу рулевой трапеции, шланги тормозов и системы герметизации.

Отвернуть гайки крепления шаровых опор.

С помощью монтажной лопатки снять узлы поворотных кулаков в сборе, используя выточки фланцев шаровых опор.

Снять боковую крышку 35 (см. рис. 2) картера редуктора в сборе с маслоподводящим штуцером 25 и отвернуть болты и гайки крепления картера редуктора, в том числе два болта, расположенные внутри картера.

С помощью грузоподъемного механизма извлечь редуктор из картера моста.

Редуктор среднего (заднего) моста с помощью приспособления демонтировать непосредственно с автомобиля, установленного на осмотровую канаву, для этого закрыть колесные краны, снять защитные кожухи и отсоединить шланги подвода воздуха от колесных кранов.

Слить смазочный материал из картера моста. Отвернуть болты крепления крышек ступиц, вывернуть из полуосей угольники подвода воздуха и снять крышки ступиц вместе с уплотнителями и шлангами подвода воздуха. Затем с помощью съемника извлечь полуоси.

autoruk.ru

Урал 4320 передний мост – Урал-4320, схема и технические характеристики грузового автомобиля, раздаточная коробка и передний мост, шасси, тормоза и кабина

Гражданские и военные модификации грузовика УРАЛ 4320 оснащены полным приводом. Для обеспечения работы полноприводной трансмиссии на три оси грузовика установлены отдельные редукторы. При экстремальной эксплуатации грузового автомобиля на бездорожье поломка, разрегулировка редуктора становится частой неисправностью. В начальной стадии неисправность проявляется:

Если редуктор не ремонтируется, следующие стадии поломки вызывают разрушение корпуса дифференциала, отрыв полуосей.

Причинами поломки становятся:

естественный износ деталей редуктора;
масляное голодание шестерней (недостаток трансмиссионной жидкости в картере);
сбитые регулировки зацепления шестерней;
разбитые подшипники;
механические повреждения шестерней (сколы, задиры, питтинг зубьев).

Самостоятельно определить начальные неисправности редуктора можно при прогазовке двигателя на стоящем грузовике (без включения передачи), в движении на нейтральной передаче с выключенным мотором. Отсутствие или усиление шумов свидетельствуют о неисправности механизма. Точную диагностику, определение ремонтных мест можно провести только при полной разборке редуктора.

Принцип работы раздатки на урале

ЗАПЧАСТИ И СБОРОЧНЫЕ ДЕТАЛИ

СПЕЦТЕХНИКА НА БАЗЕ УРАЛ, МАЗ, КАМАЗ ____________________

Раздаточная коробка автомобиля Урал-4320, Урал-5557

На автомобиле Урал-4320, 5557 крутящий момент от коробки передач передается к раздаточной коробке, которая служит для распределения крутящего момента между передним ведущим мостом и двумя ведущими мостами задней тележки автомобиля.

В раздаточной коробке (раздатке) Урал-4320, 5557 может изменяться крутящий момент, подводимый к ведущим колесам, т. е. раздатка является одновременно дополнительной коробкой передач, увеличивающей число передач и пределы изменения передаточного числа в трансмиссии.

Включение низшей (первой) передачи в коробке передач и в раздатке Урал-4320, 5557 обеспечивает возможность преодоления автомобилем больших сопротивлений движению (подъемы до 58% или тяжелые грунтовые условия) и устойчивого движения автомобиля с небольшими скоростями (2—5 км/ч).

У раздаточных коробок Урал-4320, 5557 с жесткой связью между валами привода ведущих мостов (блокированный привод) соотношение между крутящими моментами, подводимыми к главным передачам ведущих мостов, зависит от некоторых конструктивных параметров автомобиля и условий движения.

При блокированном приводе и прямолинейном движении по дорогам с хорошим сцеплением, но с малым сопротивлением при разнице в радиусах колес некоторые ведущие колеса могут скользить или пробуксовывать.

Это приводит к дополнительным потерям при движении, дополнительному износу шин, нагрузкам и износам агрегатов трансмиссии.

Для устранения этих нежелательных явлений в раздатке Урал-4320, 5557 применяется дифференциальный привод.

В этом случае крутящий момент между валами привода ведущих мостов распределяется дифференциалом, позволяющим этим валам вращаться с разными угловыми скоростями.

Распределение момента между ведущими мостами определяется свойствами установленного дифференциала.

Таким образом, применение дифференциала в раздаточной коробке Урал-4320, 5557 позволяет снизить потери при движении по дорогам.

Однако применение дифференциального привода на скользких дорогах и на влажных грунтах с малым сцеплением может привести к снижению и потере проходимости автомобиля.

Для повышения проходимости в автомобилях предусматривается устройство для блокировки дифференциала.

Раздаточная коробка (раздатка) Урал-4320, 5557 (рис. 16) механическая, двухступенчатая, с несимметричным межосевым дифференциалом, установлена на раме автомобиля на четырех резиновых подушках.

Рис.16. Раздатка автомобилей Урал-4320, 5557

1,22,36-фланцы; 2,10,16,25,32,39-крышки подшипников; 3,18-роликоподшипники конические; 4,38-шестерни высшей передачи; 5-втулка; 6-крышка верхнего люка; 7-муфта переключения передач; 8,20-шестерни низшей передачи; 9-картер раздаточной коробки; 11-вал первичный; 12,13-шестерни привода спидометра (ведущая и ведомая); 14-вал гибкий привода спидометра; 15-сапун; 17-вал промежуточный; 19-втулка распорная; 21-вал привода заднего моста; 23-кольцо маслосгонное; 24,40-гайки подшипников; 26-картер заднего подшипника дифференциала; 27-обойма дифференциала задняя; 28-обойма дифференциала с шестерней нижнего вала; 29-шестерня коронная; 30-шестерня солнечная; 31-муфта блокировки дифференциала; 33-болт; 34-отражатель фланца; 35-вал привода переднего моста; 37-сателлит

Дифференциал раздаточной коробки Урал-4320, 5557 планетарного типа с четырьмя сателлитами, солнечной 30 и коронной 29 шестернями.

Момент от солнечной шестерни 30 передается на вал 35 привода переднего моста, а от коронной шестерни 29 — на вал 21 привода заднего моста.

При работающем (разблокированном) дифференциале раздатки Урал-4320, 5557 обеспечивается равномерная тяга всех осей и устраняются дополнительные нагрузки в трансмиссии.

В зависимости от дорожных условий дифференциал раздаточной коробки Урал-4320, 5557 может быть выключен (заблокирован), и тогда валы привода переднего и заднего мостов вращаются как одно целое.

Демонтаж, разборка и сборка ведущих мостов автомобиля Урал

— задиры и сколы зубьев шестерен, износ подшипников, а также недостаточный уровень масла в картере моста.

приспособление и выкатить тележку из-под автомобиля.

Демонтаж ведущих мостов и их редукторов

Порядок демонтажа среднего (заднего) ведущего моста следующий.

Установить автомобиль на осмотровую канаву. Закрыть колесные краны (только для Урал-4320 и 4420).

Слить смазочный материал из картера моста.

Отсоединить приспособление и выкатить тележку с ведущим средним (задним) мостом из-под автомобиля.

Отсоединить и снять с кронштейнов нижние головки амортизаторов.

Опустить передний ведущий мост на тележку.

Демонтаж редукторов с автомобиля

Отвернуть гайки крепления шаровых опор.

С помощью монтажной лопатки снять узлы поворотных кулаков в сборе, используя выточки фланцев шаровых опор.

С помощью грузоподъемного механизма извлечь редуктор из картера моста.

Демонтаж редукторов

При демонтаже среднего, заднего моста автомеханики проводят следующие операции:

Загоняют грузовик на смотровую яму. Ослабляют крепления колес, снимают кожухи, воздушные шланги тормозной системы, подкачки шин.
Поднимают заднюю часть «Урала», устанавливают на опоры. Снимают колеса, закрепляют мост на цепных талях. Разводят тормозные колодки, отсоединяют кардан. Освобождают реактивные штанги.
На талях опускают мост на монтажную тележку, вывозят из-под грузовика.

При демонтаже переднего моста необходимы дополнительные операции по отсоединению тяг рулевого управления от гидроусилителя, поворотных кулаков, шаровых опор, демонтажу тормозных шлангов. После этого снимаются крышки картера, отворачиваются наружные и внутренние болты крепления редуктора. Механизм редуктора извлекается из картера моста, вывозится на тележке.

Особенности повреждений, диагностики, ремонта редукторов грузовика УРАЛ 4320

неестественными шумами (гулом, воем, металлическими стуками, хрустами);
перегревом картера;
течами масла.

Причинами поломки становятся:

естественный износ деталей редуктора;
масляное голодание шестерней (недостаток трансмиссионной жидкости в картере);
сбитые регулировки зацепления шестерней;
разбитые подшипники;
механические повреждения шестерней (сколы, задиры, питтинг зубьев).

Демонтаж редукторов

При демонтаже среднего, заднего моста автомеханики проводят следующие операции:

Загоняют грузовик на смотровую яму. Ослабляют крепления колес, снимают кожухи, воздушные шланги тормозной системы, подкачки шин.
Поднимают заднюю часть «Урала», устанавливают на опоры. Снимают колеса, закрепляют мост на цепных талях. Разводят тормозные колодки, отсоединяют кардан. Освобождают реактивные штанги.
На талях опускают мост на монтажную тележку, вывозят из-под грузовика.

Разборка механизма редуктора

отгибают стопорные пластины;
снимают замковые шайбы, выкручивают болты;
демонтируют крышки подшипников, отвинчивают регулировочные гайки, снимают наружные кольца;
фиксируют фланец вала, расшплинтовывают, откручивают соединительную гайку, снимают фланец (обязательно использование съемника);
демонтируют уплотнительный манжет, снимают крышку заднего подшипника;
раскрутив болты, снимают стаканы подшипников;
извлекают из картера регулировочные прокладки, вал, внутренние кольца подшипников, ведущую шестерню;
выворачивают пробку системы герметизации;
снимают крышку, съемником выпрессовывают стакан конических подшипников, регулировочные прокладки;
через окно картера извлекают ведомую шестерню.

Ремонт редуктора

Ремонтные операции могут потребовать замен:

шестерней;
радиальных, цилиндрических подшипников;
регулировочных колец;
стаканов подшипников;
фланцев вала;
пакетов регулировочных прокладок;
маслоотражателей;
дифференциалов в сборе;
сепараторов.

Основные функции

Задний мост — разновидность автомобильных подвесок, не претендующих на отточенную управляемость, однако отличающихся простой и надежностью конструкции. Задним мостом оснащаются легковые автомобили с несколько устаревшей конструкцией, например, ВАЗ 2107, «Нива», УАЗ, либо утилитарные авто, например, «Газель».

Одним из элементов конструкции заднего моста является редуктор. Этот агрегат передает обороты двигателя на колеса заднего моста, повышая или понижая скорость их вращения. Таким образом реализуется принцип работы ведущего заднего моста. Хвостовик редуктора — ведущая шестерня, обеспечивающая передачу крутящего момента от КПП к ведомой шестерне. Вращение ведущей и ведомой шестерни обеспечивается, в том числе и трансмиссионным маслом, заливаемым в редуктор.

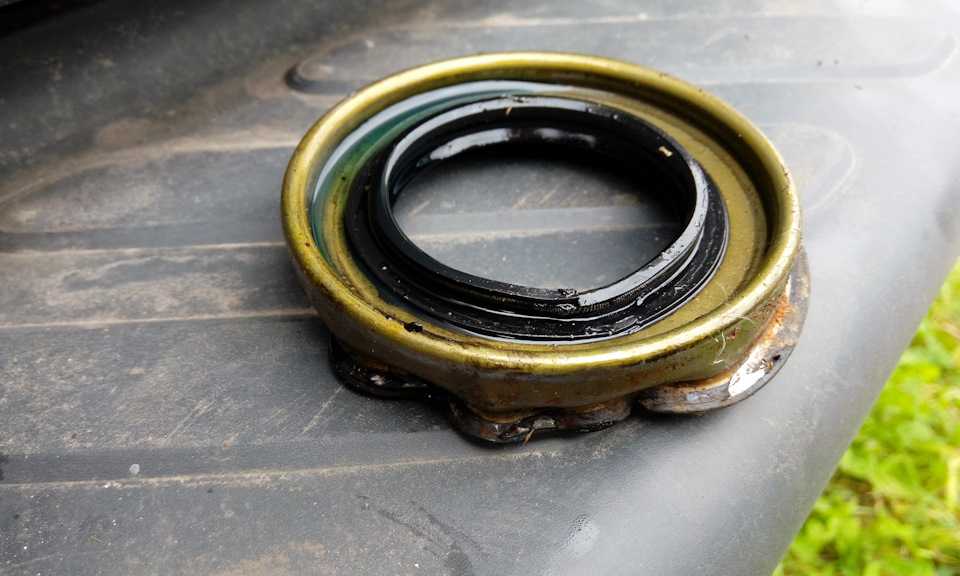

Место соединения ведущей шестерни с карданным валом уплотняется сальником. Он представляет собой резиновое кольцо с уплотнительной набивкой внутри. С помощью него достигается герметичность редуктора в месте его соединения с карданным валом и обеспеченность трансмиссионным маслом агрегата.

Проверка работоспособности редуктора, регулировка механизма

Перед сборкой механизма и установкой крышек проводится проверка пятна контакта на конических шестернях. При проверке зубья ведомой шестерни окрашиваются красной, желтой краской из аэрозольного баллончика. После этого в разные стороны проворачивается фланец ведущей шестерни. Для получения явного отпечатка ведомая шестерня притормаживается.

Неправильная регулировка смещает пятно контакта к вершине, узкому концу, основанию зуба. Для устранения недостатков шестерни сдвигаются или отодвигаются, регулировочными гайками меняются боковые зазоры, применяются регулировочные кольца уменьшенной или увеличенной толщины.

При сборке (проводится в обратной последовательности) Нигролом (смазкой ТАД-17) смазываются уплотнители, подшипники, резьбовые соединения, герметизирующие пробки, кромки манжет. Полностью заменяются болты, гайки, шплинты, прокладки, шпильки. В картер заливается трансмиссионная жидкость (по нормативам).

После ремонта и регулировки на испытательном стенде проводится измерение крутящего момента редуктора. Обязательными условиями становится равномерное движение вала, включение измерительного прибора после 5-10 полных оборотов шестерен. О правильности сборки и регулировки свидетельствует практически бесшумная работа редуктора, нормативные показатели крутящего момента.

Сборка и регулировка

Общая сборка агрегата подразумевает выполнение предварительных манипуляций: сборка узлов, смазку уплотнителей, поверхностей резьбы и пробки герметизационного типа, приварочных поверхностей крышек и картера редуктора; смазка подшипников маслом для трансмиссии, а рабочих кромок уплотнительных манжетов — смазочным материалом.

Процесс установки – это манипуляции демонтажа в обратной последовательности, который требует:

Проверки регулировочных показателей предварительного натяга подшипников путем подбора диаметра пакета прокладок регулировочного типа.
Замера величины крутящего момента при условии непрерывного равномерного вращения узла ведомой конической шестерни. Условие: манипуляция проводится не раньше, чем после пяти полных оборота.

Особенности повреждений, диагностики, ремонта редукторов грузовика УРАЛ 4320

неестественными шумами (гулом, воем, металлическими стуками, хрустами);
перегревом картера;
течами масла.

Причинами поломки становятся:

естественный износ деталей редуктора;
масляное голодание шестерней (недостаток трансмиссионной жидкости в картере);
сбитые регулировки зацепления шестерней;
разбитые подшипники;
механические повреждения шестерней (сколы, задиры, питтинг зубьев).

Разборка

Чтобы разобрать редуктор 4320 переднего или заднего мостов проводятся аналогичные манипуляции, а именно:

Откручиваются болты, отгибаются замковые шайбы и стопорные пластины. Изымаются крышки подшипников дифференциала. Обязательно пометьте их краской, чтобы избежать обезличивания крышек.
Перед тем как снять дифференциал, демонтируем регулировочные гайки с наружными кольцами подшипников.
Фиксируем конструкцию – это позволит расшплинтовать и отвинтить гайку, соединяющую фланец вала ведущей конической шестерни. Таким образом, фланец доступен для съема.
Открутив болты, которые держат конструкцию, изымаем крышку с уплотнительной манжетой

В стакане подшипников уделяем внимание болтам, а в картере агрегата следует извлечь: вал, пакетом прокладок регулировочного типа, внутренним кольцом заднего подшипника и ведущей конической шестерней. Стакан подшипников готов к освобождению из него пакета регулировочных прокладок и выворачивании пробки герметизации моста.
Болты, которые соединяют крышку стакана подшипников с цилиндрической шестерней ведущего типа, откручиваем

Теперь доступен демонтаж крышки параллельно с пакетом прокладок регулировочного характера. Перед снятием шайбы расшлихтовываем и откручиваем болты её крепления. С помощью специальных резьбовых отверстий фланца выдавливаем стакан с подшипниками конического типа и пакетом прокладок регулировочного типа. Последнее закрепляем на крышке и стакане подшипников. Узел ведомой конической шестерни извлекается сквозь окно картера редуктора 4320.

Демонтаж, разборка и сборка ведущих мостов автомобиля Урал

— задиры и сколы зубьев шестерен, износ подшипников, а также недостаточный уровень масла в картере моста.

приспособление и выкатить тележку из-под автомобиля.

Демонтаж ведущих мостов и их редукторов

Порядок демонтажа среднего (заднего) ведущего моста следующий.

Установить автомобиль на осмотровую канаву. Закрыть колесные краны (только для Урал-4320 и 4420).

Слить смазочный материал из картера моста.

Отсоединить приспособление и выкатить тележку с ведущим средним (задним) мостом из-под автомобиля.

Отсоединить и снять с кронштейнов нижние головки амортизаторов.

Опустить передний ведущий мост на тележку.

Демонтаж редукторов с автомобиля

Отвернуть гайки крепления шаровых опор.

С помощью монтажной лопатки снять узлы поворотных кулаков в сборе, используя выточки фланцев шаровых опор.

С помощью грузоподъемного механизма извлечь редуктор из картера моста.

Разборка механизма редуктора

отгибают стопорные пластины;
снимают замковые шайбы, выкручивают болты;
демонтируют крышки подшипников, отвинчивают регулировочные гайки, снимают наружные кольца;
фиксируют фланец вала, расшплинтовывают, откручивают соединительную гайку, снимают фланец (обязательно использование съемника);
демонтируют уплотнительный манжет, снимают крышку заднего подшипника;
раскрутив болты, снимают стаканы подшипников;
извлекают из картера регулировочные прокладки, вал, внутренние кольца подшипников, ведущую шестерню;
выворачивают пробку системы герметизации;
снимают крышку, съемником выпрессовывают стакан конических подшипников, регулировочные прокладки;
через окно картера извлекают ведомую шестерню.

Разборка механизма редуктора

отгибают стопорные пластины;
снимают замковые шайбы, выкручивают болты;
демонтируют крышки подшипников, отвинчивают регулировочные гайки, снимают наружные кольца;
фиксируют фланец вала, расшплинтовывают, откручивают соединительную гайку, снимают фланец (обязательно использование съемника);
демонтируют уплотнительный манжет, снимают крышку заднего подшипника;
раскрутив болты, снимают стаканы подшипников;
извлекают из картера регулировочные прокладки, вал, внутренние кольца подшипников, ведущую шестерню;
выворачивают пробку системы герметизации;
снимают крышку, съемником выпрессовывают стакан конических подшипников, регулировочные прокладки;
через окно картера извлекают ведомую шестерню.

Модификации

Имеется немалое количество грузовиков повышенной проходимости Урал-4320, и каждый из них отличается своей особенностью:

Урал-4320-01 – был произведен в 1986-ом году. В нем преобладают улучшенная версия кабины, в отличие от прошлого исполнения, иная платформа и коробка переключения передач. Шел вместе с Камазовским мотором;
Урал-4320-10 – произведенный с 6-ти цилиндровым силовым агрегатом ЯМЗ-236, который выдает 180 конские силы. Машина была спроектирована для перевозок разных грузов, людей и буксирования прицепов по дорогам и бездорожью. Установленная лебедка всегда выручала при застревании (что очень редко случалось), она могла быть рассчитана на расстояние до 65 м;
Урал-4320-31 – выпущенный в 1993-м году с уже 8-ми цилиндровым силовым агрегатом, мощность которого выросла до 240 лошадей. Более того он рознится усовершенствованными настройками удельной мощности;
Урал-4320-30 – грузовик с увеличенной базой колес и повышенной грузоподъемностью;
Урал-4320-41 – грузовик с применяемым мотором Ярославского завода (ЯМЗ-236НЕ2), выпущенный в 2002-ом году. Он соответствовал стандартам Euro-2 и обладал 230-ю лошадиными силами;
Урал-4320-40 – модификация 4320-41, только с удлиненной базой;
Урал-4320-44 – произведен в 2009-ом году – тот же вариант 4320-41, только отличающийся кабиной, в которой увеличили комфортабельность;
Урал-4320-45 – грузовая машина Урал-4320-44, с удлиненной базой;
Урал-4320-48 – идет вместе с силовым агрегатом ЯМЗ-7601. Подобная версия машин была специально произведена для установки спецоборудования.

Получается, что в разных версиях машины Урал-4320, мощность мотора кардинально отличалась. Особенно было весомое появление в 2009-ом году, новой версии грузовика, где оборудовали кабину дополнительным комфортом. Например, капот был изготовлен из стеклопластика. Более того, появилось стильное своеобразное оперение. Начиная с этого года, автокомпания переживает не лишь о внедорожных свойствах грузовика, а и об удобстве пребывание в кабине водителя, какому раньше не было уделено столько внимания.

Стоить сказать, что собирая грузовик, инженеры подумали о человеке, который будет управлять российской машиной. Рулевое колесо не было лишено гидравлического усилителя. Кабина имела довольно хороший обогреватель. Сидение водителя располагает собой регулировками в трех направлениях – по высоте, по длине и по регулируемому наклону спинки кресла. Есть подголовники и подлокотники, делая езду более комфортной. Начали устанавливать ремни безопасности.

Интерьер начали производить с материалов, которые обеспечивают неплохую шумо и теплоизоляцию. Панель приборов получила удобное расположение. Все датчики и измерители без трудностей читаются, а необходимыми кнопками и переключателями можно пользоваться, не покидая место водителя. Есть и немаленький и рациональный бардачок, и полка для сохранности бумаг и прочих вещей и собственности. Под креслами пассажиров, находится ларец для инструмента. Присутствует возможность комплектовать машину спальным местом.

Источник
