Ваз 2105: как выполнить установку тахометра?

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

к плюсовой клемме аккумуляторной батареи через контактную группу замка зажигания (красного цвета);
к «массе» машины (белый провод с чёрной полосой);
к выводу «К» на катушке зажигания, соединённого с прерывателем (коричневый).

Также есть дополнительные провода. Они служат для:

подачи напряжения на лампу подсветки (белый);
соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.

Тахометр от ВАЗ-2106 в приборную панель ВАЗ-2105

Все права на эту статью принадлежат Mr_Ice ибо он является ее автором и исполнителем! Огромное спасибо ему за присланный материал. И так, решил я на свой ВАЗ 21043 (аналогично для 2105) поставить тахометр от «шестерки». Тахометр мы будем ставит на место штатной комбинации приборов (слева от спидометра) а приборы перенесем на бороду (бороду возьмем от ваз 2107)…

И так нам нужно: Тахометр Ваз 2106. Приборы бензин, температура, масло от ваз 2106. Провод 10 метров. Борода от ВАЗ 2107 Часы от ВАЗ 2107. Колодки 8 контактные мама-папа 2 пары Термоусадочный кембрик. Датчик давления масла ВАЗ 2106 и 2шайбы под него. Разветвитель датчика давления масла от ВАЗ 2106. Клеммы мама штук 5. Кнопки в бороду 2107 там 3 пустых отверстия и их надо чем-то заткнуть. По деньгам у меня все это вышло на 2000р (часы, и кембрик у меня уже были.) Фото компонентов прилагается:

Для начала берем бороду и вырезаем дополнительные отверстия для приборов как показано на фото, размеры подгоняете под приборы.

Среднее отверстие для часов больше чем прибор. Тут мы берем часы и распиливаем их. Нам нужно кольцо которое удерживает часы в бороде:

Получается такой вот прибор, который по размерам подходит к штатному креплению часов в седьмой бороде:

Собираем конструкцию и получаем вот такую вот бороду с приборами в сборе:

Теперь берем восмиконтактную колодку «папа» и паяльник. На приборах вода бензин и температура спаиваем между собой провода одного цвета и припаиваем их к колодке а именно: Красный — общий + обозначен C белый с черной полосой — общий минус BN белый — Общая подсветка B Остальные провода кроме серого с черной полоской на датчике масла так же распаиваем в колодку. дальше вынимаем старую комбинацию приборов кладем рядом тахометр с надетой на него колодкой мама. и получившуюся у нас взязку проводов. И глядя на расположение аналогичных проводов в комбинации приборов распаиваем провода на колодку папа на втором конце провода. (на тахометре при этом надо откусить минус от лампочки заряда аккумулятора и соединить эту лампочку с плюсом.)

Так же на тахометре есть лампочки ручника и подсоса (тут вы можете продублировать их или как и я подключить на них контакты от лампочек масла и бензина т.к. они теперь находятся на торпеде и вы можете не сразу заметить что они загорятся. В итоге у меня получился вот такой жгут:

На тахометре осталась одна свободная клемма Т. ее мы кидаем на катушку зажигания к контакту который соединен с распределителем зажигания. (в передней стенке под торпеды есть дырка через которую в капот уходят провода гидрокорректора фар так вот в нее и протягиваем. Так же тянем провод от датчика давления масла. Выкручиваем из двигателя датчик давления масла. Ставим на его место разветвитель.

И ставим в него уже 2 датчика. Старый который на лампочку и новый который на стрелку. к нему и подключаем провод от датчика давления масла. Собираем все это и пробуем. Вот фото того что у меня получилось:

Так же несколько замечаний. Борода от ваз 2107 не совсем хорошо подходит на 2104-05 так что мне пришлось ее подрезать. Распайку делайте внимательней, как говорится сем раз отмерь — один раз отрежь, а то можно и всю проводку спалить. Если чтото непонятно или есть замечания и предложения — вам сюда, обсудим!

Не работает тахометр ВАЗ 2107

: 27.08.2018 Выбирая будущую профессию или желая сменить сферу деятельности, вдумчивые люди изучают рынок, оценивая, какие из них являются наиболее востребованными, высокооплачиваемыми и престижными.

Ведь правильно сделанный выбор может ощутимо помочь в карьере, а значит, позволит обеспечить себе и своим близким достойную жизнь, перейдите сюда Honda.

Другое дело, что самые престижные профессии требуют неординарных качеств, трудолюбия, упорства и таланта, но эта игр стоит свеч. Выбор зарядного устройства. Советы по эксплуатации

В России эти профессии стали попадать в подобные списки не так давно, но зато последние несколько лет они только продвигаются, и теперь достигли высший позиции. Программисты всех мастей и видов, дизайнеры, разработчики, веб-аналитики, SEO-специалисты – этот список можно продолжать очень долго. БСЗ проблема с тахометром

Ясно одно — специальности, связанные с компьютерами и интернетом сегодня действительно востребованные и достаточно высокооплачиваемые. Нижняя планка, возможно, и не впечатлит новичков, но, добиваясь успеха в выбранной профессии, свой доход можно повышать практически до бесконечности. Подключение тахометра

статьи: Топ-менеджмент Юристы Логистика Медицина Бухгалтер Аудитор Информационные технологии Стимулирование сбыта Менеджмент Менеджер по снабжению Менеджер по сбыту Индустрия красоты Творческая деятельность Заключение

Выделить области деятельности, в которых женщины работать не могут – практически невозможно. Прекрасный пол с равным успехом реализует себя в менеджменте, экономике, сфере IT и нефтедобыче. В то же время есть ряд прибыльных профессий для девушек, связанных с индустрией красоты, сферой обслуживания или той же бухгалтерией, где мужчин очень мало или совсем нет.

Всем привет сегодня хочется поговорить о возможных причинах, почему не работает тахометр на автомобиле ВАЗ 2107. Тахометр на автомобиле играет очень важную роль и поэтому нельзя затягивать и срочно починить ну или, в крайнем случае, заменить.

Итак, для начала вы должны понимать, что на автомобиле ВАЗ 2107 стоят два типа двигателей, а именно карбюраторный и инжекторный. Соответственно схема подключения тахометра на этих машинах разная. Ну, давайте сначала рассмотрим карбюраторную семёрку.

Тахометр на карбюраторном двигателе ваз 2107

На карбюраторной семёрке от тахометра выходят три провода. Два провода это плюс и минус (питание) а третий провод подключается к катушке зажигания. Если тахометр вышел из строя то для того чтобы понять причину нужно добраться до клемм которые идут к тахометру и отсоединить.

ЭТО ИНТЕРЕСНО: Снять вентилятор печки ваз 2114

Вам понадобится три провода для того чтобы присоединить тахометр напрямую к аккумулятору плюс и минус а также к катушке зажигания клемма К. После чего нужно запустить двигатель и посмотреть если тахометр не заработает значит неисправность нужно искать в системе зажигания или в самом тахометре.

Но, а если тахометр заработает, значит, проблема в проводке, которая идёт к тахометру.

Тахометр на инжекторном двигателе ваз 2107

Выше мы рассмотрели неисправности тахометра на карбюраторной семёрке теперь пришло время инжекторной. На инжекторной семёрке к тахометру идёт уже не три, а четыре провода. Два провода это плюс и минус, плюс идёт от замка зажигания, а минус на массу автомобиля. Третий провод идёт на вход блока управления. Четвёртый присоединяется к датчику положения коленчатого вала. Самым лучшим вариантом чтобы определить неисправность тахометра на инжекторной семёрке будет диагностика. В таком случае по кодам ошибок можно определить причину, по которой не работает тахометр. Ну а без диагностики можно лишь проверить контакты на колодках. Так же бывает, что стрелка тахометра начинает дергаться, в основном это бывает из-за того что владельцы меняют штатную проводку на более современную. И с учетом того что сопротивление разное, появляется такая неприятность. Ну, вот и всё на этом сегодня мы рассмотрели основные причины отказа тахометра на автомобиле ВАЗ 2107 всем пока. 21 января 2020 753

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

Первая помощь, если не работает тахометр на ВАЗ 2107 с инжекторным и карбюраторным двигателем

Кабель белого цвета необходимо для соединения подсветки.
Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
Коричневый проводок подключается к выводу К+ на катушке.
Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Как Подключить Тахометр На Ваз 2105 Инжектор

Общество ›ВАЗ: Ремонт и доработки› Блог › тахометр от ВАЗа 2106 карбюратор на впрыск ВАЗ 21054.

Приветствую всех мужчин! Нужна помощь: как подключить тахометр от ВАЗа 2106 карбюратор по впрыску от ВАЗ 21054. Я знаю, что проводка от двигателя. семерка идентична, то есть на тахометре есть выход Ворош. конкретно и откуда (из мозга или, где, конечно, в проводке), я не шучу об этом, но если вы подпишете его внимательно, я надеюсь получить его. Нашему клиенту нужны необходимые устройства с 06 года, чтобы удовлетворить: масло, бензин, температуру и сам душ. Я подготовил место для дополнительных устройств в бороду. Может, кто-то уже сталкивался? Я подключался к углеводам пять или более раз.

Комментарии 11

Там, как и следует называть, также находится прозрачный (аналогичный) чип от ЭБУ, 4 провода, некоторые из них имеют тахометр, при подключении тахометра 06 к инжектору вам понадобится тахометр от инжектора 07, который установлен в здании 06. Я установил для донора, он уже оставлен нашему клиенту (донору было 06), однако, почти ничего, я работал без синтаксического анализа Палева. говорят, если нужно, сделай это сам.

это не похоже на поездку карбюратора к инженеру, информация не на 100%, к сожалению, когда я хотел вставить аккуратный карбюратор для себя, я читал на форумах, что это не будет делать это

в качестве подключить тахометр на инжектор VAS 2105

Версия соединительный карбюратор тахометр 2106 к инжектору мотора, без углублений тахометр.

Карбюраторный тахометр для инжектора (ВАЗ классик)

Здравствуйте, господа! В итоге я успел поиграть подключить тахометр к вазе 2105i. Так.

ничего лучше, или вы должны делать это по всему миру, много раз это раскручивали на веб-сайте с шестью сайтами, и почти никто не преуспел. Хитрость заключается в том, что на осциллографе волна на шестискоростном тахометре идет синусоидально, а импульс от мозга инжектора квадратный, и это целое кровоизлияние в их комбинации. легче взять прибор из инжектора семь, снять с него тахометр и вставить его в корпус шестиступенчатого тахометра.

цена вопроса обработки. 74 рубля

На контроллерах 81-контактный, ниже бардачка есть 9-контактный разъем, который подключается к третьему контакту. Этот (третий) разъем идет от 8-го контакта ЭБУ. Вот что я нашел. Что-то уже! В моем мозгу ительма М73

Во-первых, насколько я помню, есть другой вывод от модели мозга, во-вторых, есть мнение, что тахометр, который рассчитан на карбюратор, имеет более высокое входное сопротивление, и на инжекторе он покажет не менее чем в 2 раза меньше скорости. В общем, вы можете (но лучше не делать) на несколько оборотов оголенный провод на броневой проволоке свечи и убрать импульсы. Но как создать такое доказательство. загадка. Попробуйте найти тахометр от инжектора и google 2107 электрическую схему для названия мозга тахометра.

Уже думаю то же самое!

Из мозга выходит низковольтный выход на тахометр. Шоховский тахометр подключения, возьмите, например, провод от любой форсунки, но только если двигатель находится в фазе впрыска (есть фазовый датчик).

голоса

Рейтинг статьи

Подключение тахометра по карбюраторному типу: схема

Электроцепь счетчика вращения карбюраторных ВАЗов достаточно проста. Собственно устройство обладает тремя главными проводами подключения:

направлены к клемме «+» АКБ посредством контактного звена замка зажигания (цвет красный);
к массе транспортного средства (проводок белого цвета, имеющий черную полоску);
к выводу «К», что на катушке зажигания, совмещенный с прерывателем (цвет коричневый).

Кроме того, имеются вспомогательные провода, которые предназначены для следующих целей:

подача тока к лампе подсветки (цвет белый);
связывание с реле индикатора аккумулятора (черный);
контакт с регулятором давления масла (цвет серый с черной полоской).

Подключение проводов осуществляется благодаря колодке либо отдельно. На это влияет год выпуска устройства и его изготовитель. В свою очередь, в автомобиле ВАЗ-2106 (карбюратор), имеющем бесконтактное зажигание, сама схема подсоединения тахометра идентична. Исключением считается, когда вывод «К» совмещен с контактом «1» коммутатора, а не с прерывателем.

Несоответствие прибора ТХ-193 и бесконтактной схемы зажигания

Старые образцы устройств ТЗ-193 рассчитаны сугубо на контактную систему. Автовладельцы 2106-модели ВАЗ, собственноручно переоборудовавшие свои автомобили под бесконтактную систему, имели сложности в работе тахометра. Причиной является разная форма электроимпульсов, что поступают на устройство с прерывателя (контакт) и коммутатора (бесконтактная система).

Не работает прикуриватель ВАЗ 2107 и 2106 замена и схема подключения как подключить АП
Схема подключения генератора ВАЗ 2106 как снять и разобрать устройство а также проверить его работу и произвести замену своими руками видео о процессе разборки
Генератор ваз 2107(2105) карбюратор: схема подключения и устройство
Тормозная система ваз 2106 устройство неисправности замена задних и передних колодок инструкции с фото и видео

Как производится монтаж

Чтобы тахометр всегда был на виду и водитель мог отслеживать изменения в работе двигателя, рекомендуется произвести замену панели приборов на авто ВАЗ-2105 от машины ВАЗ-2107. На ней имеется специальная область, в которую можно вмонтировать прибор. Если же нет желания проводить такую работу, то закрепление можно произвести на кронштейне или в специальной рамке.

Установка тахометра на автомобиль ВАЗ-2105 может быть выполнена также самостоятельно, но если в этом деле нет опыта, то лучше воспользоваться услугами профессионалов. Для данной модели рекомендуется применять приборы, которые предназначены для машин ВАЗ-2106. Чтобы его подключить, необходимо отрезать разъем с контактами, потому что больше втыкать устройство некуда.

Последующее подключение выполняется при помощи наращивания проводов. А также производится соединение клеммными планками (можно приобрести в магазинах электротоваров)

При проведении установки важно учитывать несколько важных условий:

Один кабель, который имеет коричневую окраску, требуется закрепить на “+” катушки зажигания;
Кабель с черно-белым цветом нужно подсоединить на массу;
Кабель оранжевого (может быть и желтого) цвета необходимо подсоединить к плюсу АКБ.

Такая схема подходит, как при подключении аналогового, так и электронного тахометра.

Монтаж тахометра на авто с карбюраторным двигателем

Перед тем как подсоединять тахометр, надо будет его смонтировать на то место, которое выбрали для его монтаж. Благодаря этому вы сразу поймете, какую длину проводов вам потребуется использовать. Далее “−” провод надо подсоединить на массу. Данный провод, как было сказано ранее, черно-белого или же угольного цвета.

Красный либо коричневый провод присоединить к контакту замка зажигания. Посмотреть на схеме, куда приходит “+” от АКБ. Если ее нет, то придется найти ее с помощью мультиметра (тестера). Чтобы это сделать, надо:

выставьте тестер в диапазон измерений 20 вольт;
черный контрольный щуп на массу авто;
красным щупом по очереди коснуться всех контактов — на нужном нам контакте будет напряжение 12 вольт.

Последний провод предназначен служит для получения информации о количестве оборотов коленчатого вала ВАЗ-2105. Цвет провода не определен и каждый производитель использует свою раскраску. Данный провод системы зажигания идет на прерыватель трамблера.

При другом варианте монтажа его можно подключить напрямую к коммутатору напряжения. Если тахометр имеет свою подсветку, то его дополнительно надо подсоединить к цепи габаритных огней машины.

Как правильно подключить тахометр на ВАЗ-2105

Тахометр – это весьма полезный прибор. Не удивительно, что многие владельцы карбюраторных ВАЗ-2105 задумываются о его установке на свои автомобили, ведь производитель об этом в свое время не позаботился. Подключить устройство нетрудно самому.К ак это сделать, расскажем подробнее в нижеприведенной статье.

Зачем ставить тахометр

Основное предназначение рассматриваемого прибора – фиксация количества оборотов, совершаемых работающим коленвалом. Опытным водителям это средство контроля особо не нужно, и потому они не испытывают дискомфорта от того, что на их ВАЗ-2105 его нет.

Между тем устройство позволяет не только контролировать скорость вращения коленвала, но еще оно помогает:

определить оптимальный момент для переключения передачи;
регулировать холостой ход автомашины;
выявить плавающие обороты;
узнать крутящий момент;
определить на ранних этапах некоторые неисправности двигателя.

Разновидности

Выпускаемые на рынок тахометры отличаются друг от друга по конструкции и способу:

установки и подключения;
принципу функционирования.

Также для инжекторных и карбюраторных двигателей выпускаются специальные приборы – они не взаимозаменяемы. Для ВАЗ-2105 обычно выбирается выносной прибор, так как в панели этого автомобиля нет места для штатного.

Существуют также бесконтактные разновидности тахометров. Они вообще не нуждаются в подключении. Необходимо только понимать, что данные девайсы применяются скорее как диагностическое оборудование, помогающее осуществить проверку двигателя и его регулировку. То есть в режиме постоянной фиксации показаний их не используют.

Желающим установить штатное устройство рекомендуем предварительно заменить родную приборную панель на ту, что предназначена для модели ВАЗ-2107. В этом щитке есть гнездо, а значит, и монтаж тахометра на 2105 не вызовет никаких затруднений.

Выносной тип ставится в любом удобном месте – в комплекте с ним идет специальная ножка-опора. Вместо нее допустимо использовать двусторонний скотч. Самый дешевый вариант – именно штатные.

Типы тахометров

Существуют чисто механические приборы, а также:

аналоговые;
электронные;
цифровые.

Первые – это очень старый вариант. Использовать его не имеет смысла из-за несовершенства и малой точности.

Для «пятерки» оптимальным выбором станет аналоговый механико-электрический тахометр, предназначенный для 2107-й модели. Если вы решите менять всю панель, то на данном варианте рекомендуем и остановиться. Тем, кому нравится родной щиток, доступны аналоговые выносные приборы.

Электронный тип имеет не классические стрелки, а дисплей. Все данные отображаются в виде цифр, что очень удобно. Недостаток у подобных изделий лишь один – выдача информации с небольшой задержкой.

Цифровой тахометр – наиболее современный. По принципу работы он похож на электронный, но имеет ряд дополнительных функций (часы, календарь и пр.) и выглядит более привлекательно.

Распиновка приборной панели ВАЗ2108, 2109, 21099

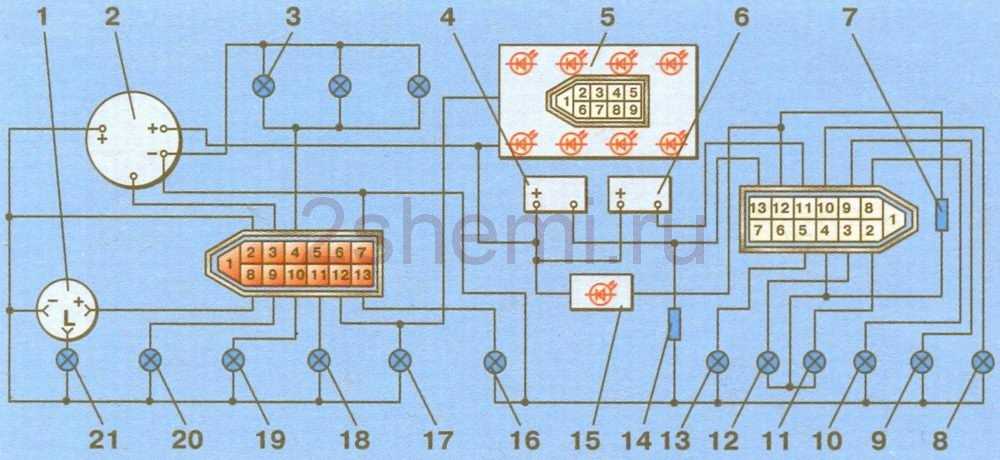

Схема соединений комбинации приборов до 1996 г.

1 – реле-прерыватель контрольной лампы стояночного тормоза; 2 – тахометр со стабилизатором напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры; 5 – блок управления БСК; 6 – указатель уровня топлива; 7 – резистор 50 Ом, 5 Вт; 8 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа габаритного света; 11 – резервная контрольная лампа; 12 – контрольная лампа не пристегнутых ремней безопасности; 13 – контрольная лампа левых указателей поворота; 14 – резистор 470 Ом, 0,25 Вт; 15 – электронный вольтметр; 16 – контрольная лампа правых указателей поворота; 17 – контрольная лампа аварийного давления масла; 18 – контрольная лампа резерва топлива; 19 – контрольная лампа воздушной заслонки карбюратора; 20 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 – контрольная лампа стояночного тормоза.

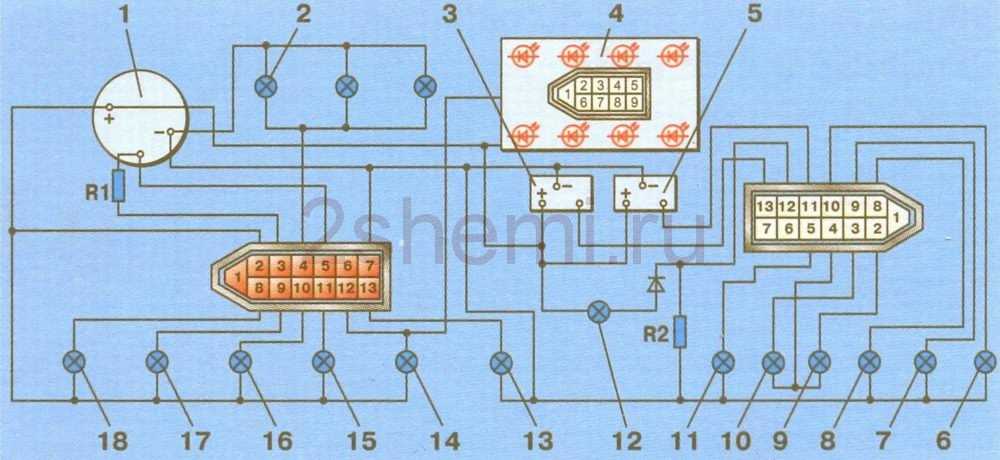

Схема соединений комбинации приборов после 1996 г.

1 – тахометр; 2 – лампа освещения комбинации приборов; 3 – указатель температуры; 4 – блок управления БСК; 5 – указатель уровня топлива; 6 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 – контрольная лампа дальнего света фар; 8 – контрольная лампа габаритного света; 9 – резервная контрольная лампа; 10 – контрольная лампа не пристегнутых ремней безопасности; 11 – контрольная лампа левых указателей поворота; 12 – контрольная лампа заряда аккумуляторной батареи; 13 – контрольная лампа правых указателей поворота; 14 – контрольная лампа аварийного давления масла; 15 – контрольная лампа резерва топлива; 16 – контрольная лампа воздушной заслонки карбюратора; 17 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 – контрольная лампа стояночного тормоза; В1 – резистор 91 кОм; В2 – резистор 50 Ом, 5 Вт.

Что делает тахометр?

Его работа основывается на считывании оборотов коленвала. Это необходимо во многих жизненных ситуациях. Бывалые автовладельцы могут утверждать, что на ВАЗ 2105 он ни к чему. Это в корне неверно. Достаточно представить себе ситуацию, когда неслышно работы двигателя из-за шума на улице или громкой музыки в салоне. Можно ехать, ориентируясь на спидометр, а если машина, например, сильно перегружена или имеет прицеп?

Если выражаться кратко, то можно составить список функций тахометра.

Определение оптимального момента для переключения скоростей.
Обнаружение плавающих оборотов.
Определение скачков и максимального крутящего момента.
Регулировка холостого хода.
Помощь новичкам в освоении автомобиля.
Удобство использования в шумной обстановке.
Ранее обнаружение неполадок в работе двигателя или электрических цепей.
Уменьшение износа двигателя и экономия топлива, благодаря своевременному переключению передач.

Разновидностей тахометров очень много. В чем различия между ними?

Установка.
Тип тахометра.
Различия между карбюраторной и инжекторной системой.
Способ подключения.
Принцип работы.

Установка

По этому параметру существует 3 основных варианта:

Установка штатных приборов осуществляется в панель. Речь идет о щитке с ВАЗ 2107. Выносные же могут располагаться где угодно. В комплекте с ними идет специальная ножка для закрепления. Можно использовать и клейкую ленту, и двусторонний скотч. Одним словом, все зависит от полета фантазии. Бесконтактные тахометры не требуют подключения, а значит, установка для них вовсе не обязательна. Следует учитывать тот факт, что такие приборы не рассчитаны на постоянный мониторинг оборотов. Они лучше подходят для проверки, настройки двигателя и основного тахометра.

Стоимость штатных приборов самая низкая, выносные имеют незначительно дороже, а бесконтактные превосходят предыдущие типы в несколько раз.

По типу все тахометры делятся на:

Механический тахометр — это большая редкость. Это самые первые приборы, которые ставились на автомобили. Его применение не имеет на сегодняшний день никаких оснований, кроме приверженности ретростилю. Аналоговые тахометры – основной тип, который встречается на ВАЗ 2105. Имеет вид циферблата и стрелки, реже, вертикальную или горизонтальную шкалу. Именно такие приборы установлены в панели 2107, но они могут быть и выносными.

Электронный тип облачен в пластиковую коробку и имеет дисплей. Здесь указываются обороты в цифровой форме. Иногда для таких приборов свойственна небольшая задержка показаний, но их точность выше аналоговых.

И последний тип – самый современный. Это цифровой тахометр. Он имеет много общего с электронным, но дисплей здесь лучше. Способен отображать одновременно несколько различных измерений и иметь приятное оформление. Это самый дорогой тип.

Инжектор и карбюратор

Многие автовладельцы уже давно перешли на использование инжектора, вместо карбюратора. Тахометр инжектора и карбюратора имеет небольшое отличие. Но работать правильно, без вмешательства в конструкцию, он не будет

На это нужно обратить внимание

Способ подключения

Прибор подбирается под определенный тип двигателя. Подключение осуществляется строго по инструкции тахометра. Цвета и назначение проводов могут сильно отличаться.

Наиболее часто встречается подключение на 3 провода:

Такое подключение используется при замене тахометра на панели от ВАЗ 2107.

Второй подключение чаще используется на выносных приборах. Имеет такой вид:

«+» к «+», на клемму с обозначением «Б+»;
«–» к «–» или «массе»;
«сигнал» на катушку (контакт «К»).

Существуют всевозможные варианты, которые позволяют использовать устройство в своих целях. Например, от подключения зависит, когда и как будет включаться прибор. Выбор зависит от познаний владельца в электрических схемах автомобиля и полета его фантазии.
