Митсубиси галант 9 предохранители и реле

Блоки под капотом

Расположение

Общая схема расположения электронных блоков управления под капотом

Расшифровка

  1. Блок предохранителей и реле
  2. Блок управления двигателем
  3. Инвертор с преобразователем
  4. Реле очистителей фар
  5. RHD: Блок управления тормозной системой
  6. LHD: Блок управления тормозной системой

Схема

Отдел А

До Октября 2012

С Октября 2012

Расшифровка

Предохранители

1 ABS MAIN NO.2 7.5 A — Анти блокировочная тормозная система
2 ENG W/P 30 A — Система охлаждения
3 S-HORN 10 A — Сигнализация
4 AMP 30A — Аудисистема
5 ABS MAIN NO.1 20 A — Анти блокировочная тормозная система
6 ETCS 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7 TURN & HAZ 10 A — Указатели поворота
8 ECU-B3 10 A — Система кондиционирования воздуха
9 MAYDAY 10 A — Телематическая система
10 ECU-B2 7.5 A — Интеллектуальная система входа и запуска
11 AM2 7.5 A — Система управления питанием
12 P CON MAIN 7.5 A — Селектор коробки передач, блок управления коробкой передач
13 DC/DC-S 5 A — Преобразователь постоянного тока и преобразователь
14 IGCT 30 A— Предохранители: «PCU», «IGCT NO.2», «IGCT NO.3»
15 AMP 30 A — До Октября 2014: Аудиосистема
HORN 10 A — С Октября 2014: Сигнал
16 SHORT PIN — Предохранители: «ECU-B», «RAD NO.1», «DOME»
17 AMP NO.2 30 A — Аудиосистема, навигационная система
18 DRL 7.5 A — Дневные ходовые огни
19 H-LP HI MAIN 20 A — Дальний свет фар, дневные ходовые огни
20 IGCT NO.3 10 A Система охлаждения
21 EFI NO.2 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22 H-LP RH HI 10 A — Правая фара (дальний свет)
23 H-LP LH HI 10 A — Левая фара (дальний свет)
24 ECU-B 7.5 A — Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
25 DOME 10 A— Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
26 RAD NO.1 15 A — Аудиосистема, навигационная система
27 MIR HTR 10 A — Обогрев наружных зеркал заднего вида
28 IGCT NO.2 10 A — Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29 PCU 10 A — Преобразователь постоянного тока и преобразователь
30 IG2 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: «MET», «IGN», система питания
31 BATT FAN 10 A — Вентилятор охлаждения аккумулятора
32 EFI MAIN 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: «EFI NO.2»
33  —
34 H-LP CLN 30 A — Очиститель фар
35  —
36 CDS 30 A — Электрические вентиляторы охлаждения
37 RDI 30 A — Электрические вентиляторы охлаждения
38 HTR 50 A — Система кондиционирования воздуха
39 P-CON MTR 30 A — Селектор коробки передач, блок управления коробкой передач
40 EPS 60 Электрический усилитель рулевого управления
41 P/I 1 60 A — Предохранители: «IG2», «EFI MAIN», «BATT FAN»
42 ABS MTR 2 30 A — Анти блокировочная тормозная система
43 ABS MTR 2 30 A — Анти блокировочная тормозная система
44 P/I 2 40 A — Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45 H-LP LH LO 15 A  — Левая фара (ближний свет)
46 H-LP RH LO 15 A — Правая фара (ближний свет)

Реле

R1 Система охлаждения (ENG W/P)
R2 Вентилятор системы охлаждения (FAN NO.3)
R3 Селектор коробки передач (P-CON MTR)
R4 Вентилятор системы охлаждения (FAN NO.1)
R5 Противоугонная система (S-HORN)
R6 Диммер / дневные ходовые огни (DIM/DRL)
R7 Блок управления питанием (IGCT)
R8 Вентилятор системы охлаждения (FAN NO.2)
R9 Дневные ходовые огни (DRL)
R10
  1. 125А DC/DC — Интегрированное реле, «TAIL» реле, «P/POINT» реле, «ACC» реле, «IG1 NO.1» реле, «IG1 NO.2» реле, «IG1 NO.3» реле, предохранители: «HTR», «RDI», «CDS», «S-HORN», «ENG W/P», «ABS MAIN NO.2», «H-LP CLN», «FR FOG», «PWR SEAT FL», «OBD», «STOP», «RR FOG», «DBL LOCK», «PWR SEAT FR», «DOOR NO.1», «PSB», «D FR DOOR», «P FR DOOR», «DOOR RL», «DOOR RR», «S/ROOF»

1 поколение

Места расположения блоков

p, blockquote 4,0,0,0,0 —>

1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

p, blockquote 5,0,0,0,0 —>

2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

p, blockquote 6,0,0,0,0 —>

Вариант 1

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Вариант 2

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Главный блок

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Вариант 1

p, blockquote 15,0,0,0,0 —>

1 (20 А) Левая фара (дальний свет). Левая фара головного света
2 (20 А) Правая фара (дальний свет). Правая фара головно­го света
3 (10 А) Левая фара (ближний свет)
4 (10 А) Правая фара (ближний свет)
5 (10 А) Левая фара и левый задний фонарь (габаритный свет)
6 (10 А) Правая фара и правый задний фонарь (габаритный свет)
7 (15 А) Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А) Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А) Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А) Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А) Нагнетательный насос кондиционера
12 (10 А) Контрольная лампа аварийной сигнализации
13 (30 А) Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А) Звуковой сигнал
15 (30 А) Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А) Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А) Противотуманные фары
18 (30 А) Электродвигатель вентилятора отопителя
19 Резервный
20 (15 А) Указатели поворотов. Лампы света заднего хода
21 (15 А) Лампы стоп-сигнала
22 (10 А) Электрические цепи контрольных приборов и орга­нов управления
23 (30 А) Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А) Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

p, blockquote 17,0,0,0,0 —>

  • I— реле зажигания после включения зажигания;
  • II—реле включения обогрева заднего стекла;
  • III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
  • IV—реле контрольной лампы незастегнутых ремней безопасности;
  • V — реле-прерыватель стеклоочистителей;
  • VI—реле очистителя заднего стекла;
  • VII—реле включения очистителя и омывателя фар;
  • VIII — реле времени включения плафонов;
  • IX—реле включения электродвигателей регулировки задних сидений;
  • X — реле включения дальнего света фар;
  • XI—реле зажигания при работающем двигателе;
  • XII — реле блокировки стартера для автомобилей с автоматической КП;
  • А, Е —реле включения ближнего света фар на варианте для Швеции;
  • В —резерв;
  • С — реле включения звуковых сигналов;
  • О—реле открытия крышки багажника;
  • F—реле включения ближнего света фар;
  • G — реле включения обогрева сидений;
  • Н — реле включения противотуманных фар

Вариант 2

p, blockquote 18,0,0,0,0 —>

1 15А Противотуманные фары
2 5А Габаритный свет левый и освещение номерного знака
3 10А Переключатель света
4 10А Правый габаритный свет и корректор света фар
5 10А Левый ближний свет
6 30А Регулировка сидений
7 25А Стеклоочистители и стеклоомыватели
8 5А Радиоприемник
9 15А Звуковой сигнал
10 15А Дальний свет левый
11 15А Дальний свет правый
12 5А Габаритный свет левый
13 20А Замок зажигания
14 20А Вентилятор системы отопления
15 10А Задний противотуманный фонарь
16 20А Обогреватели сидений
17 20А Прикуриватель
18 Резервный
19 15А Омыватели фар
20 20А Обогреватель заднего стекла
21 10А Зеркало заднего вида с электрообогревом
22 10А Противоугонная сигнализация
23 10А Освещение комбинации приборов
24 15А Центральный замок и освещение салона
25 25А Электролюк
26 30А Электро стеклоподъемник передних дверей
27 10А Стоп-сигнал
28 30А Электро стеклоподъемник задних дверей
29 10А Указатели поворотов и фонари заднего хода

Расшифровка

p, blockquote 20,0,0,0,0 —>

20А Электронасос подсистемы управления впрыском топлива КСУД
30А Электродвигатель вентилятора
20А Система антиблокировки тормозов
30А Электродвигатель насоса системы ан­тиблокировки тормозов
30А Реле времени включения обогрева вет­рового стекла
30А Элемент обогрева ветрового стекла
30А Электродвигатели регулировки положе­ния передних сидений
20А Регулятор положения кузова
15А Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

Блок в салоне

Он находится под бардачком и крепится 2 винтами — фиксаторами, которые надо повернуть для того, что бы получить доступ к блоку.

Вариант 1

Фото — пример

Схема

Описание

F1 5А Датчик дождя
F2 10А SRS (подушки безопасности)
F3 5А ABS, датчик рыскания (ESP), электрический парковочный тормоз (EPB), педаль газа
F4 7,5А Электропитание, педаль акселератора, электронный предохранитель
F5 15А Задний стеклоочиститель
F6 15А Аудиосистема
F7 7,5А Модуль рулевого колеса
F8 5А Комбинация приборов
F9 15А Дальний свет фар
F10 2 Люк
F11 7,5А Лампы заднего хода
F12 Резерв
F13 15А Передние противотуманные фары
F14 15А Омыватель лобового стекла
F15 10А Система адаптивного круиз-контроля (АСС)
F16 Резерв
F17 10А Освещение салона
F18 5А Иммобилайзер
F19 15А Прикуриватель
F20 Резерв
F21 5А 2006-2007: Радио, датчик дождя, 2008-2009: Устройство приема радиосигналов, датчик движения в салоне
F22 7,5/20А Топливный насос
F23 Резерв
F24 5А Замок зажигания
F25 10А Лючок топливоналивной горловины
F26 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F27 5А Узел рулевой колонки, блок управления климат-контролем
F28 5А Выключатель стоп-сигналов

Вариант 2

Фотография

Схема

Назначение

F1 7,5А Модуль рулевого колеса
F2 5А Панель приборов
F3 10А Плафоны освещения салона
F4 5А Иммобилайзер двигателя
F5 7,5А Адаптивная система круиз-контроля (АСС)
F6 5А Датчик дождя
F7 15/20А Прикуриватель
F8 10А Питание цепи разблокировки лючка заливной горловины топливного бака
F9 15А Омыватели лобового стекла — задние
F10 15А Омыватели лобового стекла — передние
F11 10А Питание цепи разблокировки двери багажного отделения
F12 10А Питание цепи запирания лючка заливной горловины топливного бака
F13 20А Топливный насос
F13 7,5/20А Топливный насос (2.2L Duratorq-TDCi Stage V)
F14 5А Дистанционный частотный приемки, Датчик движения в салоне
F15 5А Замок (выключатель) зажигания
F16 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F17 5А Привод вибрации руля
F18 10А Питание системы SRS (подушки безопасности)
F19 7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (ЕРВ), питание педали акселератора
F20 7,5А Питание электронной подсистемы, предохранитель электронной подсистемы, зеркало с функцией автоматического затемнения, система предупреждения о выходе с полосы
F21 15А Аудиосистема (включая голосовое управление)
F22 5А Выключатель стоп-сигналов
F23 20А Люк крыши
F24 5А Узел рулевой колонки, блок управления климат-контролем

Блок в салоне

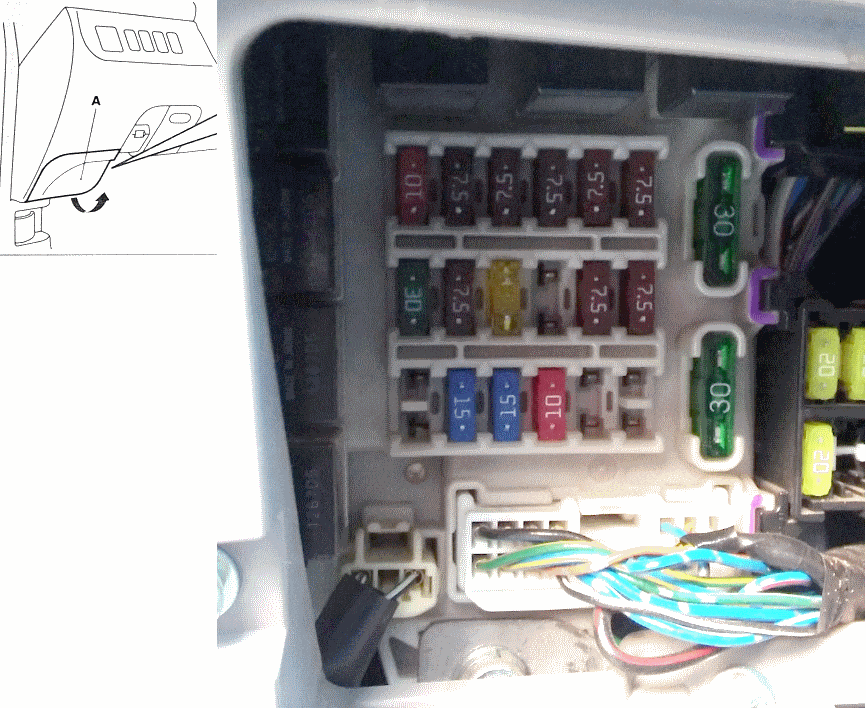

Находится под панелью приборов с левой стороны, за защитной крышкой.

Пример схемы с крышки блока

Схема

Описание

1 10A Система зажигания
2 7,5А Комбинация (панель) приборов
3 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4 7,5А Система поддержания скорости (круиз контроль)
5 7,5A Реле
6 7.5A Пульт управления наружными зеркалами
7 30A Очистители и омыватели, Электронный блок управления освещением
8 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9 15A Прикуриватель
10 Резерв
11 7,5A Электропривод зеркал
12 7,5A Контроль двигателя
13 10A Аудиосистема, Радио
14 15A Очиститель /омыватель заднего стекла
15 15A Центральный замок
16 10A Задний противотуманный фонарь
17 Резерв
18 10A Лампы освещения салона
19 30A Электродвигатель вентилятора отопителя
20 30A Обогреватель заднего стекла
21 20A Электродвигатель привода люка
22 20A Подогреватель сидений
23 20A Задний кондиционер
24 10А Стартер

Расшифровка реле

  1. Реле топливного насоса (1)
  2. Реле подогрева передних сидений
  3. Реле топливного насоса (2)
  4. Реле розетки для подключения дополнительного оборудования
  5. Реле задних противотуманных фонарей
  6. Реле электро стекло подъемников
  7. Реле электродвигателя вентилятора отопителя
  8. Реле обогревателя заднего стекла

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блоки в салоне

Расположение блоков

Toyota Ipsum

p, blockquote 6,0,0,0,0 —>

  • 7 реле топливного насоса
  • 8 блок управления двигателем
  • 9 блок управления камерой заднего вида
  • 10 центральный монтажный блок
  • 11 усилитель магнитолы
  • 12 ТВ-приемник ( с 08.97)
  • 13 блок реле №1,
  • 14 реле заднего отопителя
  • 15 монтажный блок предохранителей в салоне
  • 16 блок реле на перегородке моторного отсека
  • 17 реле питания дополнительного оборудования
  • 18 реле управления центральным замком
  • 19 центральный датчик системы SRS
  • 20 датчик замедления (ABS)
  • 21 усилитель кондиционера
  • 22 блок управления ABS
  • 23 блок предохранителей
  • 24 блок управления системы парковки
  • 25 кронштейн разъема.

Toyota Picnic

p, blockquote 9,0,1,0,0 —>

  • 6 реле управления замками дверей
  • 7 блок управления иммобилайзером
  • 8 центральный монтажный блок
  • 9 блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП)
  • 10 реле системы освещения в дневное время
  • 11 реле топливного насоса
  • 12 блок управления ABS
  • 13 усилитель кондиционера
  • 14 реле разъема подключения дополни­тельного оборудования
  • 15 монтажный блок разъема подключения до­полнительного оборудования
  • 16 усилитель иммобилайзера
  • 17 датчик системы SRS
  • 18 монтажный блок предохранителей в салоне
  • 19 интегрированное реле
  • 20 реле заднего отопителя
  • 21 блок реле в перегородке моторного отсека.

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Обозначение

p, blockquote 16,0,0,0,0 —>

1 7,5A TURN — Индикаторы указателей поворота
2 7,5A IDLE UP — Электронный блок управления двигателем
3 30A DOOR — Замки дверей
4 7,5A STARTER — Электронный блок управления двигателем
5 10A TAIL — Габариты подсветка номера
6 20A WIPER — Стеклоочистители и стеклоомыватели
7 10A ECU-IG — АБС, система парковки, электронный блок управление системы полного привода
8 15A METER АС — Кондиционер и отопитель
9 15A STOP — Стоп-сигналы, дополнительный стоп-сигнал
10 15A LITER, RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11 7,5A IG — Электронный блок управления двигателем
12 30A RR DEF — Обогреватель заднего стекла
13 10A RR HEATER — Задний отопитель
14 15A FR FOG — Передние противотуманные фары
40А AM1 — Группа питания контактор замков зажигания
30А POWER — Стеклоподъемники

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления

Описание

  1. монтажный блок предохранителей и реле со стороны пассажира
  2. реле топливного насоса
  3. блок управления Multiplex
  4. электронный блок управления двигателем
  5. электронный блок системы парковки
  6. выключатель разблокировки селектора
  7. электронный блок управления ABS (модели с VSC или с ABS (Normal) до 01.2005 г.)
  8. блок управления SRS
  9. блок управления кондиционером
  10. блок корректора фар
  11. монтажный блок со стороны водителя
  12. реле противотуманных фар
  13. реле-прерыватель указателей поворота
  14. реле регулировки интервала работы стеклоочистителя.

Блок предохранителей и реле

Монтажный блок предохранителей и реле находится в салоне под панелью приборов слева.

Пример обозначения с обратной стороны крышки.

Назначение

1 IGN 15А система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
ABS подушки безопасности и пред натяжители ремней безопасности
2 PANEL1 7,5А лампы освещения салона
3 RR FOG 7,5A противотуманные фары (задние)
4 FR FOG 15A противотуманные фары (передние)
5 АМ1 25А система запуска
6 PANEL2 7,5А аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системы) и система заднего обзора
противотуманные фары
подсветка
кондиционер
7
8 RRWIP 15A очиститель и омыватель заднего стекла
9 CIG 15А прикуриватель
10 A/C 10A электропривод вентиляторов (модели с двигателем 1AZ-FSE)
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
кондиционер
обогреватель заднего стекла и обогреватель зеркал
11 MIRHTR 10А обогреватель заднего стекла и обогреватель зеркал
12 ECU-ACC 7,5А система MULTIPLEX
электропривод зеркал
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
лампы освещения салона
кондиционер
13 PWR 30А электропривод стеклоподъемников
14 TAIL 10А система MULTIPLEX
система предупреждения об оставленном в замке зажигания клю­че и не выключенном освещении
комбинация приборов
габариты
система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE)
15 FR DEF 15А система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
антиобледенитель щеток
16 FR P/W 30А электропривод стекло подъемников
17 DOOR 20А система MULTIPLEX
центральный замок
18 WIPER 20А очиститель и омыватель заднего стекла
19 ECU-IG 7,5А система зарядки
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE
электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS
блокировка переключения
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
аудиосистема (модели с навигационной системой) и система заднего обзора
система парковки
20 RR DEF 30А обогреватель заднего стекла и обогреватель зеркал
21 GAUGE 10А система зарядки
Система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и пред натяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стекло подъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопас­ости и ослабления натяжения
комбинация приборов
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
фонари заднего хода
указатели поворота и аварийная сигнализация
лампы освещения салона
очиститель воздуха*1
антиобледенитель щеток
система парковки
22 STOP 15А система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
блокировка переключения
стоп-сигналы
  • R1 — Реле отопителя
  • R2 — Реле IGN
  • R3 — Реле обогревателя заднего стекла
  • R4 — Реле габаритов

нет импульса на форсунки

#2 Сообщение Sibo » 11 янв 2017, 18:30

#3 Сообщение victor1701 » 11 янв 2017, 19:39

#4 Сообщение victor1701 » 11 янв 2017, 19:40

#5 Сообщение Neos » 11 янв 2017, 19:59

#6 Сообщение victor1701 » 12 янв 2017, 09:18

#7 Сообщение victor1701 » 12 янв 2017, 09:27

#8 Сообщение victor1701 » 12 янв 2017, 11:41

#9 Сообщение Sibo » 12 янв 2017, 11:46

#10 Сообщение victor1701 » 12 янв 2017, 13:51

#11 Сообщение victor1701 » 14 янв 2017, 09:41

#12 Сообщение mek » 15 янв 2017, 01:46

#13 Сообщение victor1701 » 15 янв 2017, 10:05

#14 Сообщение victor1701 » 17 янв 2017, 14:12

#15 Сообщение mek » 18 янв 2017, 01:35

#16 Сообщение Enzo » 18 янв 2017, 07:31

#17 Сообщение victor1701 » 18 янв 2017, 09:12

#18 Сообщение victor1701 » 18 янв 2017, 22:59

#19 Сообщение Enzo » 19 янв 2017, 04:18

#20 Сообщение victor1701 » 19 янв 2017, 12:25

#21 Сообщение Enzo » 19 янв 2017, 13:22

#22 Сообщение victor1701 » 19 янв 2017, 13:30

Блок под капотом

Расположен в левой части моторного отсека.

Обозначение

1 10А Освещение салона и багажного отделения
2 15А Магнитола
3 20А Электро вентилятор кон­денсора (LHD)
4 20А Передние противоту­манные фары
5 10А Кондиционер
6 15А Фара головного света (левая) — ближний свет
7 15А Фара головного света (правая) — ближний свет
8 10А Габариты (левая сто­рона)
9 10А Габариты (правая сто­рона)
10 10А Задние противотуман­ные фонари (LHD)
11 20А Система управления двигателем
12 10А Аварийная сигнализа­ция
13 30А Электропривод стеклоподъемников
14 30А Замок зажигания
15 50А Электро вентилятор ра­диатора
16 60А Системы ABS
17 60А Система AYC (модели 4WD-RHD)
18 60А Предохранитель (+В)
19 100А Генератор
  • А Реле центрального замка
  • В Реле габаритов
  • C Реле противотуманных фар
  • D Реле сигнала
  • E Реле ближнего света фар
  • J — Реле кондиционера
  • H Реле генератора
  • F Реле очистителя
  • I Реле фонарей освещения при повороте
  • G Резерв
  • R Реле управления электро вентиляторами
  • S Реле стартера (модели с МКПП)

Блок под капотом

Расположен в левой части моторного отсека.

1 10А Освещение салона и багажного отделения
2 15А Магнитола
3 20А Электро вентилятор кон­денсора (LHD)
4 20А Передние противоту­манные фары
5 10А Кондиционер
6 15А Фара головного света (левая) — ближний свет
7 15А Фара головного света (правая) — ближний свет
8 10А Габариты (левая сто­рона)
9 10А Габариты (правая сто­рона)
10 10А Задние противотуман­ные фонари (LHD)
11 20А Система управления двигателем
12 10А Аварийная сигнализа­ция
13 30А Электропривод стеклоподъемников
14 30А Замок зажигания
15 50А Электро вентилятор ра­диатора
16 60А Системы ABS
17 60А Система AYC (модели 4WD-RHD)
18 60А Предохранитель (+В)
19 100А Генератор
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
