Замена предохранителей на nissan primera p12
Подготовительный этап:
- Отвертка с плоским наконечником;
- Дополнительное освещение;
- Комплект новых реле – коммутаторов, предохранителей;
- Пинцет для извлечения плавильных элементов.
Последовательность действий при замене модулей в салоне:
- Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
- Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
- По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.
Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.
Замена предохранителей в моторном отсеке Ниссан Примера третьего поколения (Р12):
- Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
- Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
- По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.
Блок — б
Второй блок открывается аналогичным образом.
Обозначение
| F1 | 20A Воздухоохладитель турбины (турбодизель) |
| F2 | 10A Переключатель режимов трансмиссии в сборе (полноприводные автомобили) |
| F3 | генератор переменного тока 10А |
| F4 | 10A Зуммер |
| FL5 | 60/30A Электроусилитель руля, насос омывателя фар, ABS |
| F6 | 40A ABS, программа стабилизации автомобиля |
| F7 | 30A Электрический обогрев кабины (для дизельных автомобилей) |
| F8 | 30A Электрический обогрев кабины |
| F9 | 30A Электрический обогреватель кабины |
| F10 | Резерв |
| FL11 | 50/30/40A Вентилятор охлаждения двигателя, зажигание |
| F12 | 40A Электрический блок управления кабиной |
| R3 | Реле зуммера |
| R4 | Реле вентилятора охлаждения двигателя |
| R5 | Реле насоса омывателя фар |
Процедура снятия и замены
Каждый владелец транспортного средства рано или поздно сталкивается с поломкой предохранителей. Данные компоненты выгорают в случае перенапряжения или в результате отработки своего ресурса эксплуатации. Если вы столкнулись с такой поломкой, то для начала необходимо определиться, действительно ли не работающее электрооборудование связано с выходом из строя детали БП.
Загрузка …
Так что если один предохранитель регулярно выходит из строя, то необходимо «прозвонить» всю электрическую цепь, чтобы действительно узнать, в чем проблема. Если вы не знаете, как это делается, то лучше обратиться за помощью к профессиональному электрику.
- Перед непосредственной сменой деталей БП необходимо отключить аккумулятор. Отсоедините минусовую клемму от АКБ, чтобы напряжение не поступало на устройства вашего авто. Сделав это, можно приступать к замене.
- В соответствии с необходимостью откройте крышку того или иного БП. В каждом корпусе БП есть специальный пинцет, при помощи которого нужно демонтировать вышедшие из строя элементы устройства. Возьмите щипчики и извлеките сгоревшую деталь. Чтобы определить визуально сгоревший элемент, просто посмотрите на него. Внутри корпуса детали есть плавкая нить: если она оборвана или сгорела, то извлеките ее и замените на новую.
- После того как замена завершена, не забудьте подключить минусовую клемму аккумулятора.
Обратите внимание: приобретать детали для БП желательно только оригинального производства. Если вы используете поддельные элементы для блока низкого качества, то будьте готовы к тому, что со временем из-за возникшего короткого замыкания может выйти весь БП
Блок предохранителей и реле №3
Вид на блок №3 со стороны передней части авто
Блок предохранителей и реле №3 расположен под капотом в очень удобном для обслуживания месте. То есть, он расположен сразу за аккумуляторной батареей. В итоге для доступа к нему нужно просто отжать фиксаторы на крышке и снять ее.
Предохранители и реле в блоке №3
Вид на блок №3 со стороны моторного щита
| № | Сила тока, А | Цвет предохранителя | Наименование потребителя |
|---|---|---|---|
| 1 | 10 | Красный | Имобилайзер |
| 2 | 10 | Красный | Обогрев сидений |
| 3 | 10 | Красный | Генератор |
| 4 | 10 | Красный | Звуковой сигнал |
| 5 | 60/30/30 | Желтый | Электроусилитель рулевого управления, насос омывателя фар, система ABS |
| 6 | 50 | Красный | Электропривод стеклоподъемников |
| 7 | – | – | Резерв |
| 8 | 15 | Синий | Система впрыска дизельного двигателя (для автомобиля с дизельным двигателем) |
| 9 | 10 | Красный | Дроссельный узел |
| 10 | 15 | Синий | Головное устройство аудиосистемы |
| 11 | 40/40/40 | Зеленый | Система ABS, блок управления электрооборудованием кузова, система зажигания |
| 12 | – | – | Резерв |
| R1 | – | – | Реле звукового сигнала |
Расшифровка назначения предохранителей и реле блока №3 Ниссан Тиида
Таблица расшифровок блоков предохранителей Renault Megane и Scenic 1
Для удобства восприятия данные ниже приведены в табличной форме. Здесь представлены элементы автомобилей, поставляемых с 1997 под 2000 год.
Подкапотная часть.
| Обозначение | Расшифровка |
| А | Релюшка топливного насоса |
| В | Аппаратура ЭСУД |
| С/I | Релейный выключатель 1/2 нагревателя ОЖ |
| D | Электромагнитная муфта компрессора кондиционера |
| F | Магистраль стартера (для АКПП) |
| G/H | Не используются |
| J /K | Высокая/низкая скорость вращения вентилятора радиатора |
Предохранители:
| Номер | Назначение |
| 1 | Привод вентилятора радиатора/ на дизеле – подогрев свечей накаливания |
| 2 | ЭСУД |
| 3 | Управление кондиционером |
| 4/5/8 | Система двухкомпонентной топливоподачи |
| 6 | АКПП, стартер. |
| 7 | Подогрев топливного фильтра (для дизеля), подушки безопасности. |
| 9/10 | Диоды кондиционера |
| 11 | Нагреватель антифриза, питание свечей накаливания |
| 12/13
15/17 |
Не используются |
| 14 | Вентилятор системы охлаждения на высокой скорости, система подогрева топливного фильтра |
| 16 | Контроллер системы АБС |
| 18 | Подогрев ветрового окна |
| 19 | Питание привода печки |
| 20 | ЭБУ |
| 21 | Питание на салонный монтажный блок |
| 22 | Иммобилайзер, клаксон. |
Отдельно следует рассмотреть плавкие вставки и реле, устанавливаемые в салоне автомобиля.
| Номер | Назначение |
| 1/3 | Привода стеклоподъемников задних дверей для левой и правой стороны соответственно |
| 2 | Не применяется |
| 4 | Омыватель стекла кормовой части автомобиля |
| 5 | Подогрев зеркал заднего вида |
| 6 | Штатная акустическая система, привод регулировки зеркал. |
| 7 | Выключатель клаксона |
| 8 | Питание на реле вентилятора радиатора, индикация приборной панели |
| 9/10 | ПТФ для задней и передней части машины соответственно |
| 11/13 | Габаритные огни с правого и левого борта соответственно |
| 12 | Омыватели фар оптики |
| 14/15 | Не используются |
| 16 | Питание датчиков АБС |
| 17 | Релюшка привода стеклоподъемника переднего пассажира |
| 18 | Стопы, контроллер АКПП, питание блока стеклоподъемников |
| 19 | Фонари включения заднего хода, управляющая часть ЭСУД |
| 20/21 | Резерв |
| 22/24 | Ламы дальнего света передней оптики |
| 23 | Привод стеклоподъемника водительской двери |
| 25 | Переключатели кондиционера, привод люка (при наличии) |
| 26 | Питание модуля дополнительного оборудования |
| 27 | Система подогревателя сидений |
| 28 | Привод системы отопителя |
| 29/31 | Лампы ближнего света |
| 30 | Прикуриватель, питание акустической системы непосредственно от АКБ. |
| 32 | Резерв |
| 33 | Перемычка на фарах. |
В нижнем ряду панели отдельно вынесены самые востребованные элементы.
| Обозначение | Применение |
| А | Поворотники и аварийка |
| В | Контроль блока управления |
| С | Питание центрального замка |
| D | Дворники |
| E | Питание на привод блока стеклоподъемников |
| F | Подогрев заднего стекла и зеркал |
Отдельно вынесены реле. Вставки находятся в индивидуальной панели под основным блоком.
| Маркировка | Назначение |
| A | Силовая магистраль насоса омывателя фар головной оптики |
| B | ДХО – фары |
| C | ДХО – габариты |
| D | Главное реле ДХО |
Предохранитель кондиционера
Система в машине была неизменна до 2012 года. Ввиду высокого энергопотребления и сложности устройства, предохранители разделены на несколько элементов.
Силовая магистраль вентилятора отопителя питается от элемента 19.
Реле и предохранитель стартера
Питание происходит через релюшку, смонтированную на крыле по левой стороне машины. Расположение элемента на моторе 1,9 ДЦИ немного отличается. Здесь вставка смонтирована на салонной переборке.
Печка
Питание происходит от предохранителей 25/28 салонного блока. Силовая линия моторчика проходит от реле муфты кондиционера. Номинала выключателя достаточно для питания двух приборов.Резистор на двигателе размещен под приборкой у печки.
Бензонасос
В большинстве модификаций реле топливного насоса располагается под маркировкой А, в подкапотном блоке. Отдельные модификации, обладающие переделанной проводкой, агрегируются релюшками на позиции Ф2.
Предохранитель прикуривателя Меган и Сценик 1
Находится под номером 30 в салоне. Отдельные пользователи устанавливают дополнительную розетку и выводят ее на заднюю часть авто. Здесь найти защитную вставку будет сложнее. Ориентироваться следует по магистрали.
Повороты
Конструктивно объединены с аварийкой. Это сделано для упрощения конструкции и ее удешевления, без потери надежности. За работу узлов отвечает единственное реле – А в салоне.
Блок предохранителей в салоне
| № | А | Назначение |
| 1 | 10 | Подушки безопасности |
| 2 | 10 | Блок управления усилителем рулевого управления, реле зажигания, реле топливного насоса, блок кузовной электроники (BCM), интеллектуальная система доступа в автомобиль, противоугонная система (NATS) |
| 3 | 10 | Комбинация приборов, предупреждающие индикаторы, предупреждающий зуммер, система зарядки |
| 4 | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 5 | 10 | Обогрев зеркал |
| 6 | 10 | Аудиосистема, интеллектуальная система доступа в автомобиль, противоугонная система (NATS), зеркала с электроприводом |
| 7 | 10 | Блок кузовной электроники (BCM) |
| 8 | 10 | Центрадьный замок, блок дистанционного управления, интеллектуальная система доступа в автомобиль, предупреждающий зуммер, противоугонная система (NATS) |
| 9 | 10 | Лампы стоп-сигнала, выключатель стоп-сигнала, ABS, ESP, предупреждающие индикаторы, интеллектуальная система доступа в автомобиль |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Освещение салона, блок дистанционного управления, подсветка, освещение багажного отсека, подсветка зеркала в солнцезащитном козырьке, датчик дождя, предупреждающий зуммер |
| 13 | – | – |
| 14 | 10 | Подсветка панели приборов, разъем диагностики (OBD II), интеллектуальная система доступа в автомобиль, указатели поворота, аварийная сигнализация |
| 15 | 15 | Кондиционер / отопитель |
| 16 | 10 | Вспомогательный отопитель (PTC) |
| 17 | 15 | Кондиционер / отопитель |
| 18 | 15 | Задняя розетка |
| 19 | 10 | Подогрев сидений |
| 20 | 15 | Передняя розетка (прикуриватель) |
| Реле | ||
| R1 | Мотор отопителя | |
| R2 | Вспомогательное реле |
Блок 2
Схема
Назначение
| 1 | 40А Вентилятор системы охлаждения |
| 2 | 40А Реле зажигания, Блок предохранителей и реле, Предохранители: 1, 2, 3, 4 (блок предохранителей в салоне) |
| 3 | 40А Реле вентилятора системы охлаждения 2,3 |
| 4 | 40А Омыватель фар |
| 5 | 15А Вентиляция заднего сидения |
| 6 | 15А Звуковой сигнал |
| 7 | 10А Генератор |
| 8 | 15А Вентиляция переднего сидения |
| 9 | Не используется |
| 10 | 15А Аудиосистема |
| 11 | 15А Аудиосистема Bose |
| 12 | 15А Аудиосистема, Дисплей, DVD плеер, AV модуль, Блок навигации, Камера |
| 13 | 40А Блок управления кузовной электроникой (BCM) |
| 14 | 40А ABS |
| 15 | 30А ABS |
| 16 | 50А VDC |
- R1 — Реле звукового сигнала
- R2 — Реле вентилятора системы охлаждения
Блок с лева
Расположен рядом с аккумулятором.
Схема
Обозначение
| 1 | 30A Омыватель фар |
| 2 | 40A Антиблокировочная система (ABS), система динамического контроля устойчивости автомобиля (VDC) |
| 3 | 30A Антиблокировочная система (ABS) |
| 4 | 50A Стеклоподъемники, центральный замок, обогрев заднего стекла, люк, бесключевой доступ, противоугонная система Nissan (NATS),память сидений, вентиляция сидений, фары, корректор фар, передние противотуманные фары, задний противотуманный фонарь, указатели поворота и аварийная сигнализация, комбинированный переключатель, задний переключатель, подсветка панели приборов, комбинация приборов, освещение салона, зуммер, индикаторы коробки передач, омыватель фар |
| 5 | Не используется |
| 6 | 10A Генератор |
| 7 | 10A Звуковой сигнал |
| 8 | 10A Система адаптивного освещения (AFS) |
| 9 | 15A Аудиосистема |
| 10 | 10A Реле обогрева заднего стекла, обогрев зеркал |
| 11 | Не используется |
| 12 | Не используется |
| 13 | 40A Замок зажигания |
| 14 | 40A Вентилятор системы охлаждения |
| 15 | 40A Вентилятор системы охлаждения |
| 16 | 50A Система динамического контроля устойчивости автомобиля (VDC) |
- R1 — Реле звукового сигнала
- R2 — Реле стеклоочистителя
Описание для 1-ого поколения

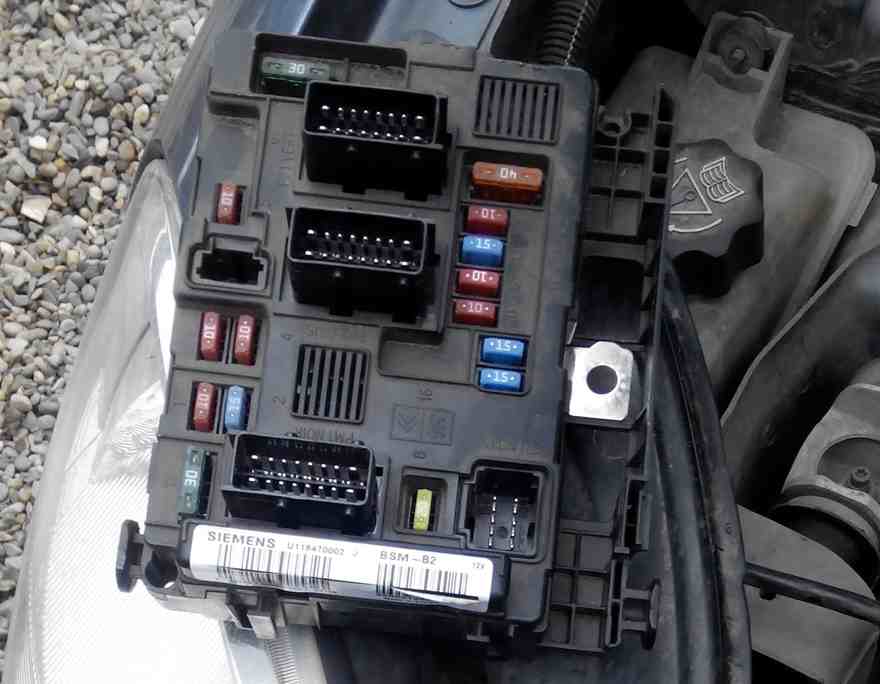

Блок с предохранителями под капотом
Расположение блока
Реальное фото блока
Общая схема
Таблица с описанием
| № | Цепь защиты | |
| 1 | 10 A | Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления |
| 2 | 15 A | Бензонасос |
| 3 | 10 A | Электронный блок управления (ЭБУ) системы ABS |
| 4 | 10 A | ЭБУ двигателя |
| 5 | 10 A | Резервный |
| 6 | 15 A | Передние противотуманные фары |
| 7 | 20 A | Фараомыватель |
| 8 | 20 A | ЭБУ двигателя, реле электровентилятора |
| 9 | 15 A | Левая лампа ближнего света |
| 10 | 15 A | Правая лампа ближнего света |
| 11 | 10 A | Левая лампа дальнего света |
| 12 | 10 A | Правая лампа дальнего света |
| 13 | 15 A | Звуковой сигнал |
| 14 | 10 A | Стеклоомыватель ветрового стекла |
| 15 | 30 A | Датчики двигателя |
| 16 | 30 A | Воздушный насос |
| 17 | 30 A | Стеклоочиститель ветрового стекла |
| 18 | 40 A | Электро вентилятор системы климат-контроля |
Блок с предохранителями в салоне партнер
Схема
Таблица с расшифровкой
| № | Цепь защиты |
| F1 | 15А Стекло очиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop) |
| F4 | 20А Автомагнитола комбинация приборов, дисплей, СОМ2000 |
| F5 | 15А Сирена охранной сигнализации |
| F6 | 10А Диагностический разъем Citroen Berlingo |
| F7 | 15А Охранная сигнализация |
| F9 | 30А Система подогрева сидений, электровентилятор Modutop |
| F10 | 40А Электро обогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом |
| F11 | 15А Стекло очиститель заднего стекла |
| F12 | 30А Люк с электроприводом, электро — стеклоподъемники Citroen Berlingo |
| F14 | 10А Сеть VAN COM2000 |
| F15 | 15А Сеть VAN комбинации приборов, автомагнитола, дисплей |
| F16 | 30А Замки дверей с электроприводом |
| F20 | 10А Задний правый стоп-сигнал |
| F21 | 15А Задний левый стоп-сигнал |
| F22 | 20А Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направленного света для чтения карт и документов |
Виды предохранителей
Современные предохранители делятся на следующие виды:
- цилиндрические. Сначала выпускались одного цвета, потом, чтобы их легче было различить, начали маркировать разными цветами;
- ножевые. Выгодно отличаются от цилиндрических предохранителей. При демонтаже предохранителя риск получить удар током — минимален. В этого вида номинал нанесен на корпусе предохранителя. Обнаружить целостность довольно-таки легко, благодаря прозрачному корпусу предохранителя. Сгоревшая вставка определяется визуально;
- ленточные. Применяются в цепях, где есть повышенное напряжение. Благодаря им значительно повышается прочность контактных соединений. Имеют вид пластины из металла, крепко зажатого винтами. В настоящее время они добавочно защищаются пластиковым корпусом. Это дорогостоящая конструкция, внешне схожа с обычным ножевым предохранителем, но принцип действия у нее больше схож с электрическим автоматом. Ее еще называют прерывателем цепи.
В Nissan Note в качестве предохранителей используются плавкие вставки.
Ниссан навара d22
Блоки под капотом
Данный блок находится с правой стороны, под защитной крышкой.
Фотография блока (Вариант 1)
Схема предохранителей
Назначение предохранителей
| FA | (80A/100A) Распределение питания аккумуляторной батареи (80А-бензин, 100А-Дизель) |
| FB | (60A/80A) Свечи накаливания (60А-двигатели YD, 80А-кроме двигателя YD) |
| FC | (40A) Центральный замок, электропривод стеклоподъемников |
| FD | (30A) Электродвигатель вентилятора системы охлаждения |
| FE | — |
| FF | (40A) Замок зажигания |
| FG | (30A) Антиблокировочная система тормозов (ABS) |
| FH | (30A) Антиблокировочная система тормозов (ABS) |
| FI | (30A) Комбинированный переключатель, лампы системы освещения в дневное время |
| F31 | (10A) Система зарядки |
| F32 | (10A) Звуковой сигнал(ы) |
| F33 | (10A) Система управления двигателем, иммобилайзер (бензин) |
| F34 | — |
| F35 | (10A) Система управления двигателем (Дизель) |
| F36 | (20A) Система управления двигателем, иммобилайзер (Дизель) |
| F37 | (15A) Комбинированный переключатель, система освещения в дневное время, ближний/ дальний свет фар, фары, противотуманный фонарь(и) |
| F38 | (15A) Комбинированный переключатель, система освещения в дневное время, ближний /дальний свет фар, фары |
| F39 | (10A) Аудиосистема |
| F40 | (15A) Противотуманные фары (некоторые модели) |
Схема реле
Описание
- Реле электродвигателя вентилятора системы охлаждения
- Реле электромагнитной муфты компрессора кондиционера
- Реле звукового сигнала
- Реле запрещения запуска («Р»/ »N»)
- Реле системы управления двигателем
Блок в салоне
Расположен с правой стороны от бардачка, за защитной крышкой.
Схема
Обозначение
| 1 | Реле 1 основных цепей зажигания |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле 2 основных цепей зажигания |
| 4 | Реле электропривода стеклоподъемников |
| 5 | Тепловой предохранитель (центральный замок) |
| F1 | (20A) Обогреватель заднего стекла |
| F2 | (10A) Антиблокировочная система тормозов (ABS), стоп-сигналы |
| F3 | (10A) Лампы освещения салона, противотуманный фонарь(и) |
| F4 | — |
| F5 | (10A) Указатели поворота/ аварийная сигнализация |
| F6 | (10A) Система кондиционирования, противоугонная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, система дистанционного управления центральным замком, датчик скорости автомобиля |
| F7 | (10A) Аудиосистема, антенна аудиосистемы |
| F8 | (10A) Подогреватель сидений |
| F9 | — |
| F10 | (10A) Указатели поворота/аварийная сигнализация |
| F11 | (10A) Система SRS (подушка безопасности), система управления АКПП, система зарядки, система освещения в дневное время, индикатор неисправности системы управления двигателем индикатор свечей накаливания иммобилайзер, комбинация приборов, измерители/ указатели, фонари заднего хода, датчик скорости автомобиля, индикаторы |
| F12 | (10A) Система ABS, звуковой предупреждающий сигнал/зуммер, система управления АКПП, диагностический разъем, система освещения в дневное время, ближний/дальний свет фар, электропривод стеклоподъемников, выключатель системы прогрева двигателя, обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, система дистанционного управления центральным замком |
| F13 | (10A) Дополнительный клапан управления перепуском воздуха на холостом ходу (некоторые модели), система кондиционирования, реле электродвигателя вентилятора системы охлаждения |
| F14 | — |
| F15 | (15) Отопитель/ кондиционер |
| F16 | (15) Отопитель/ кондиционер |
| F17 | (15A) Прикуриватель |
| F18 | (20A) Омыватели фар |
| F19 | (10A) Обогреватель зеркал заднего вида на дверях |
| F20 | (10A) Система освещения в дневное время, электронный блок управления двигателем (сигнал запуска) |
| F21 | (10A) Система управления двигателем, иммобилайзер |
| F22 | (15A) Система управления двигателем, реле топливного насоса |
| F23 | (15A) Система управления двигателем (ZD30) |
| F24 | (10A) Подушка безопасности |
| F25 | (10A) Управление двигателем |
| F26 | (20A) Очиститель/ омыватель лобового стекла |
| F27 | (10A) Звуковой предупреждающий сигнал/зуммер, корректор фар, передние/задние габариты (лев.), левая лампа подсветки номерного знака, подсветка переключателей |
| F28 | (10A) Передние /задние габариты (прав.), правая лампа подсветки номерного знака |
| F29 | — |
