Замена предохранителя
Процесс замены неисправного модуля-предохранителя несложный. Но будьте внимательны, вставляйте модули с аналогичными показателями силы тока.
Превышение или занижение диапазона ампеража не допустимо, т.к. это способно вывести оборудование из строя преждевременно.
Последовательность действий при замене в салоне:
- Открываем водительскую дверь.
- Под рулевой колонкой отщелкиваем пластиковый кожух, он крепится на шести клипсах.
- Пинцетом извлекаем модуль по порядковому номеру, который указан на внутренней стороне крышки.
- Вставляем новый модуль, защелкиваем крышку.
Как добраться до предохранителей в моторном отсеке:
- Останавливаем двигатель, открываем капот.
- За АКБ вмонтирован пластиковый корпус с реле-прерывателями.
- Аккуратно отщелкиваем крышку, заменяем реле, модули питания.
Какие предохранители применяются на Лада Веста
В автомобилях семейства Лада Веста используются модули питания ножевого типа. От комплектации цилиндрической формы изготовитель давно отказался ввиду неэффективности последних.
Модификации модулей питания:
- Mini (1 – 30 А).
- Maxi (20 – 100 А).
- Jcase (20 – 80 А).
- Auto (1 – 120 А).
Отличия каждого из типов: по форме, размерам, весовой категории, глубине посадки, месте установки (салон, моторный отсек).
Lada Vesta. Электродвигатель очистителя не останавливается в прерывистом режиме
| Электродвигатель очистителя не останавливается в прерывистом режиме | |
|---|---|
| Причина неисправности | Методы устранения |
| Неисправно реле очистителя | Замените реле |
| Лепестки концевого выключателя плохо прижимаются к шестерне мотор-редуктора | Подогните контактные лепестки концевого выключателя |
| Окислены или обгорели контакты концевого выключателя | Зачистите контакты или замените мотор-редуктор очистителя |
Lada Vesta. Щетки останавливаются в произвольном положении
| Щетки останавливаются в произвольном положении | |
|---|---|
| Причина неисправности | Методы устранения |
| Ослабла гайка крепления кривошипа на оси | Правильно установив кривошип, затяните гайку |
| Контактные лепестки концевого выключателя плохо прижимаются к шестерне мотор-редуктора | Подогните контактные лепестки концевого выключателя |
Блок предохранителей Лада Веста с описанием (моторный отсек
Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.
Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.
Схематическое расположение
Содержимое этого монтажного блока выглядит следующим образом:
Монтажный блок
На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:
Схема предохранителей Лада Веста
К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.
Таблица цепи предохранителей Таблица предохранителей Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.
Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека:
Таблица с обозначениями реле
Схема реле и предохранителей ВАЗ 2110
Монтажный блок, в котором расположены основные предохранители и реле — в салоне.
| № реле | Назначение |
| К1 | Исправность ламп |
| К2 | Очиститель переднего стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Ближний свет |
| К5 | Включение дальних фар |
| К6 | Дополнительное реле стартера |
| К7 | Обогрев заднего стекла |
| К8 | Задний противотуманный свет |
Что касается предохранителей, то их 20:
| № предохранителя | Сила тока (ампер) | Описание предохранителей |
| F1 | 5 | Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь |
| F2 | 7,5 | Ближняя левая фара |
| F3 | 10 | Дальняя левая фара |
| F4 | 10 | Правый противотуманный свет |
| F5 | 30 | Электродвигатели стеклоподъемников дверей |
| F6 | 15 | Переносная лампа или розетка |
| F7 | 20 | Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал |
| F8 | 20 | Обогрев заднего стекла. Включение обогрева заднего стекла |
| F9 | 20 | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла |
| F10 | 20 | Резерв |
| F11 | 5 | Правый габаритный свет |
| F12 | 7,5 | Правый ближний свет |
| F13 | 10 | Правый дальний свет. Контрольная лампа включения дальнего света |
| F14 | 10 | Левый противотуманный свет |
| F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
| F16 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5 | Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер |
| F18 | 25 | Освещение вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер |
| F20 | 7,5 | Задний противотуманный свет |
Основной блок
Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.
Консольный дополнительный монтажный блок
Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:
- Реле электромотора вентилятора;
- Реле зажигания;
- Реле электромотора насоса подачи топлива;
- Предохранитель ЭБУ мотора и модуля зажигания;
- Предохранитель электронных элементов системы подачи топлива;
- Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.
Мощность всех предохранителей рассчитана на 15 Ампер.
На схеме, буквами обозначены такие цвета:
- Б — белый;
- Ч — черный;
- Ж — желтый;
- О — оранжевый;
- Г — голубой;
- Р — розовый;
- З — зеленый;
- С — серый;
- К — коричневый;
- П- красный.
Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.
Изменения в коммутации и компоновке монтажных блоков
Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.
Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.
Видео — Меняем предохранители
Блок предохранителей и реле в отсеке двигателя Lada Vesta находится возле аккумулятора.
Чтобы добраться до блока отожмите оба фиксатора и сможете открыть крышку.
Фиксаторы очень хрупкие, важно аккуратно это сделать, не сломать!
Схема расположения предохранителей указана под капотом Vesta (она может отличаться в зависимости от комплектации).
Ниже расшифровка предохранителей и реле:
| Предохранитель | Номинал | Назначение |
| F60 | 70А | ЭУРУ – электро-усилитель руля |
| F61 | 30А | Обогрев заднего стекла |
| F62 | 40А | ESP |
| F63 | 15А | Муфта кондиционера |
| F65 | 25А | ESP |
| F66 | 5А | Контроллер АМТ – коробка передач |
| F68 | 70А | Контроллер АМТ коробка передач |
| F69 | 15А | Управление реле муфты кондиционера |
и блока реле
F70
60А
K30S
F71
60А
АКБ
F72
60/70А
АКБ
F73
10А
Звуковой сигнал
F74
5А
Выключатель света заднего хода
F75
60А
Обогрев ветрового стекла
F76
10А
Реле тревожного звукового сигнала
F78
10А
Питание датчиков кислорода, клапана продува
Адсорбера, клапана ГРМ
F79
40А
Блок реле/реле вентилятора охлаждения
F80
5А
Обмотка реле обогрева ветрового стекла
Реле:
| № реле | Номинал | Назначение |
| К21 | 30А | Реле обогрева ветрового стекла 1 |
| К22 | 30А | Реле обогрева ветрового стекла 2 |
| К23 | 30А | Реле стартера |
| К24 | 20А | Реле звукового сигнала |
| К25 | 20А | Реле тревожного звукового сигнала |
| К27 | 20А | Главное реле КСУД |
| К28 | 20А | Реле муфты компрессора кондиционера |
| К29 | 40А | Реле вентилятора охлаждения |
Блок предохранителей и реле салона Lada Vesta располагается в левой стороне приборной панели.
Чтобы добраться до этого блока Vesta необходимо повернуть три пластиковые ручки, они держат крышку внизу. Потяните низ крышки, разожмите верхние держатели, двигая их к приборной панели, снимите крышку самого блока.
Для того, чтоб крышка лучше держалась, были применены фиксаторы держатели обивки. Поэтому, прежде чем снять крышку блока, снимите фиксатор держателя обивки. Установите ее на штатные места, а крепления дополнительно зафиксируйте.
Схема расположения предохранителей и реле в блоке, который находится в салоне Lada Vesta.

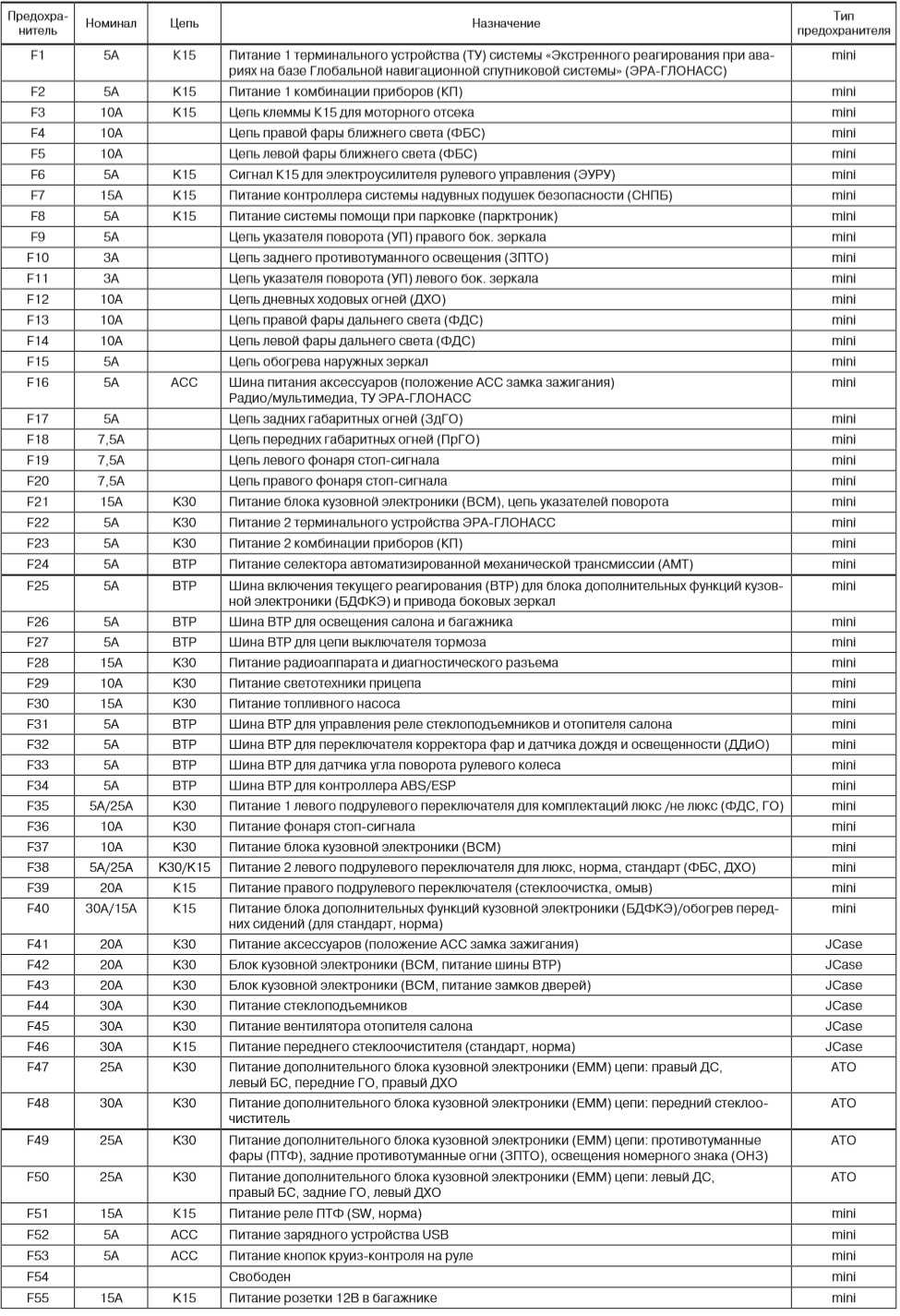

Обозначения + описания предохранителей и реле Lada Vesta:
| № | Номинал | Назначение |
| F1 | 15А | Питание переключатель подрулевой правый, омыватель |
| F2 | 30А/5А | Переключатель подрулевой левый, не люкс/люкс |
| F3 | 10А | Фара дальнего света левая, не люкс |
| F4 | 30А/5А | Не люкс/ люкс |
| F5 | 15А | Обогрев сидений |
| F6 | 7,5А | Габаритные огни правые |
| F7 | 10А | Габаритные огни правые |
| F8 | 5А | Задние противотуманные огни |
| F9 | ЗА | Указатель поворотов правый в зеркале |
| F10 | 5А | Селектор роботизированной коробки передач АМТ |
| F11 | 10А | Фара ближнего света левая (не люкс) |
| F12 | 15А | Контроллер BCM (указатели поворотов) |
| F13 | 10А | Контроллер BCM (собственное питание) |
| F14 | 10А | Выключение педали тормоза |
| F15 | 5А | Питание датчика дождя и освещенности, корректора света фар |
| F16 | 5А | Выключение педали тормоза |
| F17 | 5А | Освещение вещевого ящика, багажника, порогов |
| F18 | 3А | Указатель левый в зеркале |
| F19 | 10А | Фара ближнего света правая (не люкс) |
| F20 | 5А | Обогрев наружных зеркал |
| F21 | 15А | БУ СНПБ |
| F22 | 5А | Комбинация приборов |
| F23 | 5А | Комбинация приборов |
| F24 | 5А | ЭРА ГлОНАСС, радио |
| F25 | 5А | Контроллер ESP9.1 |
| F26 | 15А | Питание модуля бензонасоса |
| F27 | 5А | Питание парктроника |
| F28 | 5А | Контроллер ЭУРУ (электроусилитель рулевого управления) |
| F29 | 10А | Питание светотехники прицепа |
| F30 | 5А | Контроллер ЭРА ГЛОНАСС |
| F31 | 5А | Контроллер ЭРА ГЛОНАСС |
| F32 | 10А | Питание шины K15M (моторного отсека) |
| F33 | 5А | Управление стеклоподъемниками |
| F34 | 5А | Питание датчика угла поворота руля, блока кнопок рулевого колеса |
| F35 | 5А | Блок переключателей в двери водителя |
| F36 | 15А | Радио, диагностический разъем |
| F37 | 7,5А | Лампы «стоп», правая |
| F38 | 7,5А | Лампы «стоп», левая |
| F39 | 10А | Дневные ходовые огни не люкс |
| F40 | 10А | Фара дальнего правая (не люкс) |
| F41 | 20А | Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста |
| F42 | 20А | Контроллер BCM (питание шины ВТР) |
| F43 | 20А | Контроллер BCM (замки дверей) |
| F44 | 30А | Стеклоподъемники |
| F45 | 30А | Вентилятор отопителя салона |
| F46 | 30А | Стеклоочиститель (питание переключателя) |
| F47 | 25А | Контроллер ЕММ (ПДС, лБС, лГО) |
| F48 | 30А | Контроллер ЕММ (стеклоочиститель) |
| F49 | 25А | Контроллер ЕММ (ПТФ, ЗПТО, номерной знак) |
| F50 | 25А | Контроллер ЕММ (лДС, ПБС, ПГО) |
Описание реле в блоке, которое находится под приборной панелью Vesta:
| Реле | Номинал | Назначение |
| К1 | 70/50А | Питание светотехники и обогрева сидений (не люкс/ люкс) |
| К2 | 30А | Свободен |
| К3 | 30А | Обогрев заднего стекла |
| К4 | 30А | Стеклоподъемники передних стекол |
| К5 | 40А | Вентилятор отопителя салона |
| К6 | 30А | Стеклоподъемник задних стекол |
| К7 | 20А | Модуль бензонасоса |
| К8 | 20А | АСС (питание розетки 12В) |
Блок под капотом
Расположен с левой стороны, рядом с аккумулятором, под защитной крышкой.
Фотография
Схема
Назначение
| F1 | 10А Противотуманные фары |
| F2 | 7,5А Центральный блок кузовной электроники |
| F3 | 25А Обогреватель заднего стекла Обогреватели наружных зеркал |
| F4 | 25А Контроллер системы курсовой устойчивости |
| F5 | 70А Потребители бортовой электросети салона |
| F6 | 70А Потребители бортовой электросети салона |
| F7 | 50А Контроллер системы курсовой устойчивости |
| F8 | 40А Обогреватель ветрового стекла 1 |
| 30А Розетка для дополнительных потребителей в багажнике (без обогрева ветрового стекла) | |
| F9 | 40А Обогреватель ветрового стекла 2 |
| F10 | 30А Розетка для дополнительных потребителей в багажнике |
| F11 | Резерв |
| F12 | 30А Двигатель H4Mk: Цепь пуска стартера |
| F13 | Резерв |
| F14 | 25А Двигатель H4Mk: Электронная система управления двигателем |
| 30А Двигатели 21129 и 21179: Электронная система управления двигателем | |
| F15 | 15А Муфта компрессора кондиционера |
| 30А Электро вентилятор охлаждения радиатора (без кондиционера) | |
| F16 | 50А Электро вентилятор охлаждения радиатора |
| F17 | 70А Контроллер автоматизированной трансмиссии (АМТ) |
| F18 | 80А Электро насос гидроусилителя рулевого управления |
| F19 | D1 — Диод системы кондиционирования |
| F20 | D2 — Диод системы охлаждения двигателя |
| F21 | Резерв |
| F22 | Резерв |
| F23 | 15А Двигатель H4Mk: Управление реле электро вентилятора охлаждения радиатора Управление реле кондиционера Датчик кислорода Клапан продувки адсорбера Датчик фаз |
| 7,5А Двигатели 21129 и 21179: Датчик кислорода 1 Датчик кислорода 2 Клапан управления длиной впускной трубы (только для 21129) Клапан продувки адсорбера Датчик фаз Клапан фазера (только для 21179) | |
| F24 | 15А Двигатели 21129 и 21179: Контроллер системы управления двигателем Блок управления электро вентилятора радиатора Катушка зажигания Форсунки Модуль электро бензонасоса с датчиком уровня топлива |
| F25 | 15А Двигатели 21129 и 21179: Топливный насос |
| Реле | |
| К1 | 20А Реле тревожного звукового сигнала |
| К2 | Резерв |
| К3 | 40А Двигатели 21129 и 21179: Реле стартера |
| 20А Двигатель H4Mk: Реле стартера | |
| К4 | 40А Главное реле ЭСУД |
| К5 | 20А Реле муфты компрессора кондиционераДвигатель H4Mk: Реле электро вентилятора охлаждения радиатора (без кондиционера) |
| К6 | 20А Двигатель H4Mk: Реле топливного насоса и катушек зажигания Двигатели 21129 и 21179: Реле топливного насоса |
| К7 | 40А Реле обогрева ветрового стекла 2 Двигатели 21129 и 21179: Реле электро вентилятора охлаждения радиатора (без кондиционера) |
| К8 | 40А Реле обогрева ветрового стекла 1 |
| К9 | 20А Реле звукового сигнала |
Хотите помочь дополнить материал? Пишите в комментарии.
Замена предохранителя
В одной из таблиц найдите устройство, которое перестало работать – рядом будет стоять обозначение предположительно перегоревшего элемента. Заодно Вы поймёте, где находится блок предохранителей.
Откройте крышку блока, отыщите и извлеките проблемный предохранитель, ориентируясь по схемам. Такой же алгоритм касается вышедшего из строя реле.
Если контакт внутри оборван, значит, он перегорел. Однако это не всегда заметно, поэтому лучше сделать прозвонку тестером.
Перед заменой обязательно выясните причину перегорания.
Новый защитный компонент должен соответствовать всем характеристикам старого: такой же формат, цвет и обозначение предельной силы тока.
Блок предохранителей Лада Веста
Монтажный блок Схема предохранителей Лада Веста
Монтажный блок салона Схематичное расположение предохранителей Кузовной разъем Схема расположений кнопок на руле
Лада Веста оборудована множеством электроприборов, каждый из которых уязвим к перепадам напряжения. Для защиты потребителей в цепи каждого из них имеется предохранитель, и если он по какой-то причине перегорит, то его придётся заменять, иначе электроприбор работать не будет. Только для начала нужно отыскать блок предохранителей Лада Веста.
Зачем нужны предохранители?
Плавкие предохранители – это элементы электрической цепи, защищающие приборы от перепадов напряжения. Состоят они из пластикового корпуса, двух контактов и рабочего элемента.
Принцип их работы прост: каждый элемент имеет рабочее напряжение, и если это значение будет превышено – он сразу перегорит и цепь разомкнётся. Фактически защитный компонент принимает удар на себя, уберегая электроприборы от поломки. Его покупка обходится гораздо дешевле, чем замена одного или нескольких потребителей, которые ко всему прочему могут влиять на управление автомобилем.
Интересно!
Прикуриватель в Lada Vesta имеет предохранитель, перегорающий чаще других. Обычно причина тому – подключение устройств с большим током потребления или сразу нескольких приборов через тройник.
Блок предохранителей Лада Веста с описанием (моторный отсек
Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.
Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.
Схематическое расположение
Содержимое этого монтажного блока выглядит следующим образом:
Монтажный блок
На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:
Схема предохранителей Лада Веста
К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.
Таблица цепи предохранителейТаблица предохранителей Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.
Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека:
Таблица с обозначениями реле
Блок предохранителей Лада Веста с описанием (салон)
Этот монтажный блок расположен в привычном для водителей месте – возле левой ноги. Собственно, пространство вокруг кнопки открывания багажника и регулировщика света фар является крышкой монтажного блока.
Для начала вытащите пластиковые фиксаторы (гвоздики), которые крепят крышку к обивке. Один из них расположен со стороны замка зажигания, другой в левой нижней части крышки (может отсутствовать на некоторых авто). Далее поверните 3 пластиковые ручки внизу и потяните крышку, рассоединив все держатели.
Схематическое расположение
В монтажном блоке салона Вы увидите такую картину:
Монтажный блок салона
На заметку!
В нижнем правом углу расположены запасные предохранители Лада Веста.
Схематически блок выглядит так:
Схематичное расположение предохранителейРасшифровывается это следующим образом:Расшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителейРасшифровка запасных предохранителей Реле, которые присутствуют в салоне:Обозначения рыле в салонеКузовной разъемСхема расположений кнопок на руле
Блок в салоне автомобиля
Салонный монтажный блок предохранителей расположен ниже слева от рулевой колонки.
Открытие крышки на старой версии до доработки
Чтобы получить к нему доступ, необходимо снять специальные фиксаторы(до модификации), которые держат крышку снизу по диагонали, а затем потянуть ее за низ. Не забудьте про фиксатор держателя обивки. Его нужно аккуратно отсоединить. Кроме того, чтобы крышку можно было убрать совсем, потребуется отключить два разъема от кнопки багажного отделения и электрокорректора фар.
Существует также доработанная версия крышки. Как ее снять — смотрите видео:
После снятия крышки Вам открывается монтажный блок со всеми слаботочными предохранителями и реле.
Основные предохранители располагаются в 2 ряда. Счет идет снизу от F1-F20 и от F21-F40 во втором ряду соответственно.
Чуть выше располагаются более мощные(20А-30А) F41-F46 . Реле идут по левой стороне блока, также начиная счет снизу.
Рис. 2. Схематичное расположение реле и предохранителей
В новых модификациях блок предохранителей дополнился:
Приводим перечень всех цепей с номерами предохранителей, которыми они защищены. Чтобы проверить исправен ли предохранитель, достаточно просветить его на свет и будет виден обрыв плавкого металла внутри, если он неисправен.
Таблица 3. Описание плавких предохранителей во внутрисалонном блоке(до 2019 года).
| № предохранителя | Номинальный ток | Защищаемая цепь автомобиля |
| F1 | 15А | Питание правого подрулевого переключателя, омыватель ветрового стекла |
| F2 | 30А/5А | Левый подрулевой переключатель |
| F3 | 10А | Фара левая дальнего света, не люкс комплектация |
| F4 | 30А/5А | Левый подрулевой переключатель |
| F5 | 15А | Обогрев сидений |
| F6 | 7,5А | Правые габаритные огни |
| F7 | 10А | Левые габаритные огни |
| F8 | 5А | Задние противотуманные огни |
| F9 | ЗА | Правый указатель поворотов в зеркале |
| F10 | 5А | Селектор роботизированной коробки передач АМТ |
| F11 | 10А | Фара левая ближнего света (не люкс) |
| F12 | 15А | Контроллер BCM (указатели поворотов) |
| F13 | 10А | Контроллер BCM (собственное питание) |
| F14 | 10А | Выключение педали тормоза |
| F15 | 5А | Питание датчика дождя и освещенности, корректора света фар |
| F16 | 5А | Выключение педали тормоза |
| F17 | 5А | Освещение багажника, вещевого ящика, порогов |
| F18 | 3А | Левый указатель поворотов в зеркале |
| F19 | 10А | Фара правая ближнего света (не люкс) |
| F20 | 5А | Обогрев наружных зеркал |
| F21 | 15А | БУ СНПБ |
| F22 | 5А | Комбинация приборов |
| F23 | 5А | Комбинация приборов |
| F24 | 5А | ЭРА ГлОНАСС, радио |
| F25 | 5А | Контроллер ESP9.1 |
| F26 | 15А | Питание модуля бензонасоса |
| F27 | 5А | Питание парктроника |
| F28 | 5А | Контроллер ЭУРУ (электроусилитель рулевого управления) |
| F29 | 10А | Питание светотехники прицепа |
| F30 | 5А | Контроллер ЭРА ГЛОНАСС |
| F31 | 5А | Контроллер ЭРА ГЛОНАСС |
| F32 | 10А | Питание шины K15M (моторного отсека) |
| F33 | 5А | Управление стеклоподъемниками |
| F34 | 5А | Питание датчика угла поворота руля, блока кнопок рулевого колеса |
| F35 | 5А | Блок переключателей в двери водителя |
| F36 | 15А | Радио, диагностический разъем |
| F37 | 7,5А | Лампы «стоп» правая |
| F38 | 7,5А | Лампы «стоп» левая |
| F39 | 10А | ДХО (не люкс) |
| F40 | 10А | Фара правая дальнего света не люкс комплектация |
| F41 | 20А | Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста |
| F42 | 20А | Контроллер BCM (питание шины ВТР) |
| F43 | 20А | Контроллер BCM (замки дверей) |
| F44 | 30А | Стеклоподъемники |
| F45 | 30А | Вентилятор отопителя салона |
| F46 | 30А | Стеклоочиститель (питание переключателя) |
| F47 | 25А | Контроллер ЕММ (ПДС, лБС, лГО) |
| F48 | 30А | Контроллер ЕММ (стеклоочиститель ) |
| F49 | 25А | Контроллер ЕММ (ПТФ, ЗПТО, освещение номерного знака) |
| F50 | 25А | Контроллер ЕММ (лДС, ПБС, ПГО) |
Таблица предохранителей от февраля 2019 года:
Осталось только разобраться с применяемыми реле и цепями, которые они коммутируют в блоке. Описание приведено ниже в таблице.
Таблица 4. Описание реле, расположенных во внутрисалонном блоке.
| Реле | Номинал реле | Коммутируемая цепь |
| К1 | 70/50А | Питание светотехники и обогрева сидений |
| К2 | 30А | Резерв |
| К3 | 30А | Обогрев заднего стекла |
| К4 | 30А | Стеклоподъемники передних стекол |
| К5 | 40А | Вентилятор отопителя салона |
| К6 | 30А | Стеклоподъемник задних стекол |
| К7 | 20А | Модуль бензонасоса |
| К8 | 20А | Аксессуары АСС (+питание розетки 12В) |
Профилактика
Время от времени следует осуществлять профилактику перегрева двигателя, дабы избежать неприятных ситуаций в будущем. По затратам это стоит незначительных средств, а в итоге это может спасти двигатель от поломки. Выявить «слабое звено» можно путем исключения, постепенно проверяя подозрительные детали на неисправность.
Кроме этого перегрев двигателя может возникнуть при выборе неправильного режима эксплуатации мотора. К примеру, если вы будете постоянно двигаться лишь на пониженных передачах и на высоких оборотах, то вероятность закипания мотора увеличивается, особенно при наличии отклонений в работе системы охлаждения. В холодное время года некоторые ошибки невилируются низкой температурой, но это не значит, что моторы кипят только летом.
Блок предохранителей Лада Веста в моторном отсеке
1. Из руководства по эксплуатации автомобилем:
Предохранители:
Реле:
2. Из книги по ремонту:
Схема предохранителей:
| № предохранителя (сила тока, А) | Цвет предохранителя | Защищаемая электрическая цепь |
|---|---|---|
| F60 (70 A) | Розовый | Электроусилитель рулевого управления (ЭУР) |
| F61 (30 A) | Зеленый | Обогреватель заднего стекла |
| F62 (40 A) | Оранжевый | Контроллер системы курсовой устойчивости (ESP) |
| F63 (15 A) | Синий | Кондиционер |
| F64 (5 А) | Светло-коричневый | Не используется |
| F65 (25 A) | Белый | Контроллер системы курсовой устойчивости (ESP) |
| F66 (5 A) | Светло-коричневый | Роботизированная коробка передач (АМТ) |
| F67 (-) | — | Не используется |
| F68 (70 A) | Розовый | Роботизированная коробка передач (АМТ) |
| F69 (15 A) | Синий | Кондиционер |
| F70 (60 A) | Синий | Цепи питания предохранителей F4, 6, 7, 8, 12, 13, 14, 23, 26, 29, 31, 36, 37, 38, 42, 43, 44, 45, 47, 48, 49, 50 монтажного блока в салоне |
| F71 (60 A) | Синий | Генератор |
| F72 (60 A) | Синий | |
| F73 (10 A) | Красный | Звуковой сигнал |
| F74 (5 A) | Светло-коричневый | Выключатель света заднего хода |
| F75 (60 A) | Синий | Обогрев ветрового стекла |
| F76 (10 A) | Красный | Противоугонная сигнализация |
| F77 (-) | — | Не используется |
| F78 (7,5 A) | Коричневый | Клапана продувки адсорбера, датчики системы управления двигателем (датчиков кислорода, клапана ГРМ) |
| F79 (40 A) | Оранжевый | Электровентилятор охлаждения двигателя |
| F80 (5 A) | Светло-коричневый | Обогрев ветрового стекла |
| F81 (-) | Синий | Не используется |
| F82 (-) | Синий | Не используется |
Схема реле:
| № реле (cила тока, А) | Наименование реле |
|---|---|
| К21 (30А) | Реле обогрева ветрового стекла 1 |
| К22 (30А) | Реле обогрева ветрового стекла 2 |
| К23 (30А) | Реле стартера |
| К24 (20А) | Реле звукового сигнала |
| К25 (20А) | Реле тревожного звукового сигнала |
| К26 (-) | Не используется |
| К27 (20А) | Главное реле ЭСУД |
| К28 (20А) | Реле муфты компрессора кондиционера |
Монтажный блок Lada XRAY Cross
Lada XRAY Cross в комплектации Luxe Prestige (1.8л, МКПП)
Сравнивая блок предохранителей на кросс-версии с той, что представлена в руководстве по эксплуатации автомобилем, были выявлены несоответствия. Разбирался в них alivgor.
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф
сайта).
Напомним, инструкции по ремонту, облуживанию и тюнингу (доработки) XRAY легко находить по содержанию.
Ключевые слова: монтажный блок lada xray | торпедо lada xray
Блок в салоне автомобиля
Салонный монтажный блок предохранителей расположен ниже слева от рулевой колонки.
Открытие крышки на старой версии до доработки
Чтобы получить к нему доступ, необходимо снять специальные фиксаторы(до модификации), которые держат крышку снизу по диагонали, а затем потянуть ее за низ. Не забудьте про фиксатор держателя обивки. Его нужно аккуратно отсоединить. Кроме того, чтобы крышку можно было убрать совсем, потребуется отключить два разъема от кнопки багажного отделения и электрокорректора фар.
Существует также доработанная версия крышки. Как ее снять — смотрите видео:
После снятия крышки Вам открывается монтажный блок со всеми слаботочными предохранителями и реле.
Основные предохранители располагаются в 2 ряда. Счет идет снизу от F1-F20 и от F21-F40 во втором ряду соответственно.
Чуть выше располагаются более мощные(20А-30А) F41-F46 . Реле идут по левой стороне блока, также начиная счет снизу.
Рис. 2. Схематичное расположение реле и предохранителей
В новых модификациях блок предохранителей дополнился:
Приводим перечень всех цепей с номерами предохранителей, которыми они защищены. Чтобы проверить исправен ли предохранитель, достаточно просветить его на свет и будет виден обрыв плавкого металла внутри, если он неисправен.
Таблица 3. Описание плавких предохранителей во внутрисалонном блоке(до 2019 года).
| № предохранителя | Номинальный ток | Защищаемая цепь автомобиля |
| F1 | 15А | Питание правого подрулевого переключателя, омыватель ветрового стекла |
| F2 | 30А/5А | Левый подрулевой переключатель |
| F3 | 10А | Фара левая дальнего света, не люкс комплектация |
| F4 | 30А/5А | Левый подрулевой переключатель |
| F5 | 15А | Обогрев сидений |
| F6 | 7,5А | Правые габаритные огни |
| F7 | 10А | Левые габаритные огни |
| F8 | 5А | Задние противотуманные огни |
| F9 | ЗА | Правый указатель поворотов в зеркале |
| F10 | 5А | Селектор роботизированной коробки передач АМТ |
| F11 | 10А | Фара левая ближнего света (не люкс) |
| F12 | 15А | Контроллер BCM (указатели поворотов) |
| F13 | 10А | Контроллер BCM (собственное питание) |
| F14 | 10А | Выключение педали тормоза |
| F15 | 5А | Питание датчика дождя и освещенности, корректора света фар |
| F16 | 5А | Выключение педали тормоза |
| F17 | 5А | Освещение багажника, вещевого ящика, порогов |
| F18 | 3А | Левый указатель поворотов в зеркале |
| F19 | 10А | Фара правая ближнего света (не люкс) |
| F20 | 5А | Обогрев наружных зеркал |
| F21 | 15А | БУ СНПБ |
| F22 | 5А | Комбинация приборов |
| F23 | 5А | Комбинация приборов |
| F24 | 5А | ЭРА ГлОНАСС, радио |
| F25 | 5А | Контроллер ESP9.1 |
| F26 | 15А | Питание модуля бензонасоса |
| F27 | 5А | Питание парктроника |
| F28 | 5А | Контроллер ЭУРУ (электроусилитель рулевого управления) |
| F29 | 10А | Питание светотехники прицепа |
| F30 | 5А | Контроллер ЭРА ГЛОНАСС |
| F31 | 5А | Контроллер ЭРА ГЛОНАСС |
| F32 | 10А | Питание шины K15M (моторного отсека) |
| F33 | 5А | Управление стеклоподъемниками |
| F34 | 5А | Питание датчика угла поворота руля, блока кнопок рулевого колеса |
| F35 | 5А | Блок переключателей в двери водителя |
| F36 | 15А | Радио, диагностический разъем |
| F37 | 7,5А | Лампы «стоп» правая |
| F38 | 7,5А | Лампы «стоп» левая |
| F39 | 10А | ДХО (не люкс) |
| F40 | 10А | Фара правая дальнего света не люкс комплектация |
| F41 | 20А | Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста |
| F42 | 20А | Контроллер BCM (питание шины ВТР) |
| F43 | 20А | Контроллер BCM (замки дверей) |
| F44 | 30А | Стеклоподъемники |
| F45 | 30А | Вентилятор отопителя салона |
| F46 | 30А | Стеклоочиститель (питание переключателя) |
| F47 | 25А | Контроллер ЕММ (ПДС, лБС, лГО) |
| F48 | 30А | Контроллер ЕММ (стеклоочиститель ) |
| F49 | 25А | Контроллер ЕММ (ПТФ, ЗПТО, освещение номерного знака) |
| F50 | 25А | Контроллер ЕММ (лДС, ПБС, ПГО) |
Таблица предохранителей от февраля 2019 года:
Осталось только разобраться с применяемыми реле и цепями, которые они коммутируют в блоке. Описание приведено ниже в таблице.
Таблица 4. Описание реле, расположенных во внутрисалонном блоке.
| Реле | Номинал реле | Коммутируемая цепь |
| К1 | 70/50А | Питание светотехники и обогрева сидений |
| К2 | 30А | Резерв |
| К3 | 30А | Обогрев заднего стекла |
| К4 | 30А | Стеклоподъемники передних стекол |
| К5 | 40А | Вентилятор отопителя салона |
| К6 | 30А | Стеклоподъемник задних стекол |
| К7 | 20А | Модуль бензонасоса |
| К8 | 20А | Аксессуары АСС (+питание розетки 12В) |
Как правильно подобрать и заменить предохранитель?
Когда вставка выходит из строя или перегорает, ее необходимо заменить. Но следует понимать, что подобная защита не срабатывает просто так. Если после замены предохранителя он перегорел снова, не следует пытаться вновь его заменить. Скорее всего, в электрической системе автомобиля имеется неисправность или номинал вставки подобран неправильно.
Существует несколько номиналов предохранителей, которые используются для защиты самых различных электрических цепей. Например:
- 15А – может защищать цепь прикуривателя;
- 50А – предназначен для мощного вентилятора охлаждения;
- 5А – блок управления автоматической коробкой передач;
Чем мощнее устройство, тем выше ток, который способен пропустить через себя предохранитель. Если установить вместо 5А вставку на 40А, то защищаемый прибор сгорит, так как быстродействие такой вставки будет слишком медленным. Нельзя использовать предохранители и наоборот – вместо 40А, 5А. В данном случае, вставка сгорит при первом включении потребителя, так как потребляемый ток будет слишком большим
Именно поэтому очень важно использовать вставки, согласно их номиналу. Для этого используют специальную таблицу
Чтобы поменять предохранитель, нужно выполнить несколько простых шагов:
- Диагностировать неисправность. К примеру, не работает магнитола.
- Открыть крышку предохранителей в салоне и найти нужную вставку. Чтобы это сделать, нужно отстегнуть нижнюю часть панели, находящейся под рулевой колонкой, сняв клипсы и потянув панель на себя.
- Используя плоскогубцы, вытащите сгоревший предохранитель и установите тем же способом новый.
- Поставьте крышку на место.
Прежде чем менять вставку, необходимо проверить ее. Для этого можно использовать мультиметр в режиме проверки обрыва или посмотреть на нее визуально.
Вывод
Схема монтажного блока автомобиля ВАЗ 2107 довольно проста, по сравнению с современными инжекторными двигателями. Это объясняется тем, что в современных машинах, электроники намного больше, чем в отечественных образцах. Следственно, устройство будет иметь больше защитных элементов и реле подключения. Но разобраться с ними можно также довольно просто, так как на крышке элемента, обязательно будет изображена схема подключения.
F2 (10А) электродвигатель стеклоочистителя электродвигатель очистителей фар электродвигатели насосов омывателей ветрового стекла и фар
F3(10А) резервный
F4(10А) резервный https://lizaonline.ru
F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)
F6 (10А) прикуриватель часы
F7 (20А) звуковые сигналы реле сигналов реле (контакты) и электродвигатель вентилятора охлаждения радиатора
F8 (10А) выключатель аварийной сигнализации с контрольной лампой реле-прерыватель указателей поворота и аварийной сигнализации лампа контроля указателей поворота (в режиме аварийной сигнализации) указатели поворота (в режиме аварийной сигнализации)
F9 (7,5А) лампы задних противотуманных фонарей и их сигнализатор
F10 (10А) указатели поворота (в режиме указания поворота) тахометр, вольтметр реле-прерыватель и сигнализатор указателей поворота система управления электропневмоклапаном указатель и сигнализатор резерва топлива указатель температуры охлаждающей жидкости лампа контроля включения стояночного тормоза лампа контроля аварийного состояния рабочей тормозной системы лампа контроля заряда аккумуляторной батареи лампа контроля закрытия воздушной заслонки карбюратора реле электровентилятора (обмотка) термовыключатель электровентилятора обмотка возбуждения генератора https://kistudio.ru
F11 (10А) плафон освещения салона лампы сигналов торможения лампа контроля непристегнутого ремня безопасности водителя (если имеется)
F12 (7,5А) лампа дальнего света (правая фара) реле стеклоочистителей и омывателей фар (обмотка реле)
F13 (10А) лампа дальнего света (левая фара) лампа контроля включения дальнего света
F14 (10А) лампа габаритного освещения (левая блок-фара) лампа габаритного освещения (правый фонарь) лампа фонарей освещения номерного знака подкапотная лампа лампа контроля включения наружного освещения
F15 (20А) лампа габаритного освещения (правая блок-фара) лампа габаритного освещения (левый фонарь) лампы освещения прикуривателя, приборов, бардачка, часов
F16 (10А) ближний свет фар (правая блок-фара) реле стеклоочистителей и омывателей фар (обмотка реле)
F17 (7,5А) ближний свет фар (левая блок-фара)
Предохранители ваз 2107. Распиновка. Блок старого образца.
