Блок под капотом

Находится с левой стороны, рядом со стойкой.

Вариант 1

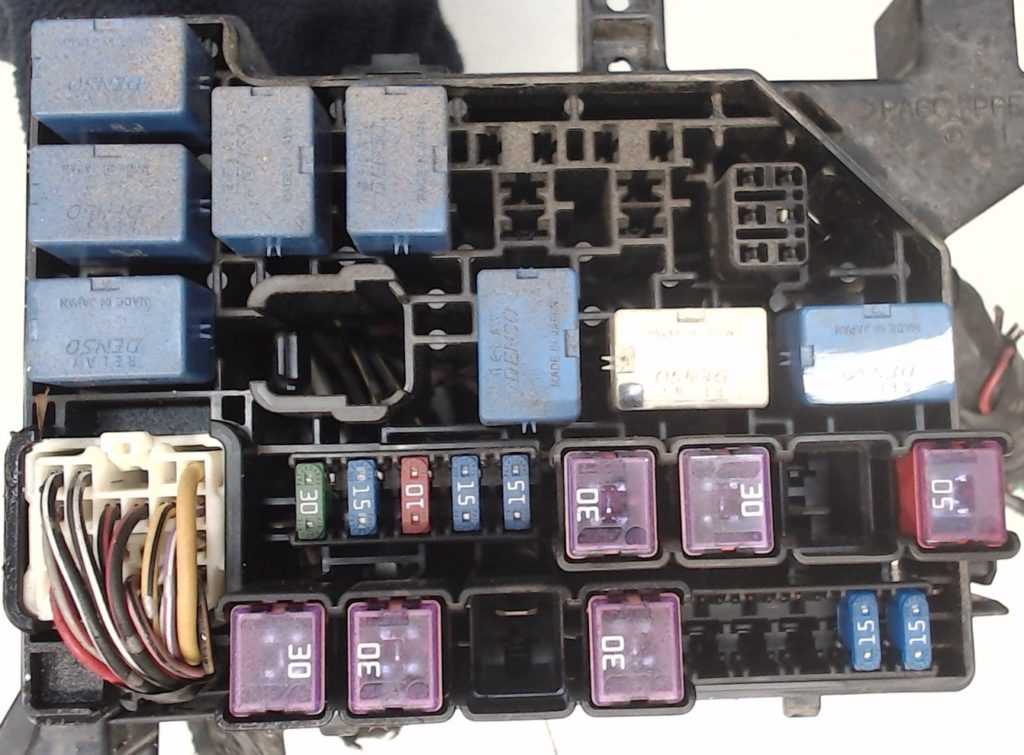

Фото схема на крышке

Схема

Описание

1	80А Все электрические цепи
2	50А Стеклоподъемники, зажигание, стартер, стеклоочиститель
3	Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона
4	Реле вентилятора радиатора №1
5	Реле вентилятора радиатора №2
6	Реле вентилятора радиатора №3
7	Реле стартера
8	Главное реле
9	Реле дроссельной заслонки
10	Реле противотуманных фар
11	Реле топливного насоса
12	Реле воздушного компрессора
13	Резерв
14	30А Отопитель
15	15А Система впрыска
16	10А Реле воздушного компрессора
17	Резерв
18	15А Стоп-сигнал
19	30А ABS
20	30А Стартер
21	Резерв
22	50А Электроусилитель рулевого управления
23	30А Замок зажигания
24	30А Вентилятор системы охлаждения
25	Резерв
26	30А ABS
27	Резерв
28	Резерв
29	15А Противотуманные фары
30	15А Фара (левая)
31	15А Фара (правая)
32	80А Отопитель, электроусилитель рулевого управления
33	80А Вентилятор системы охлаждения, противотуманные фары, фары

Вариант 2

Фото пример

Схема

Обозначение

1	100/120А FL1
2	100А FL2
3	100А FL3
4	50А FL4
5	80А FL5
6	100А FL6
7	50А Замок зажигания -2
8	7,5А ЕСМ
9	Резерв
10	20А F/P (дизель)
11	10А Воздушный компрессор
12	15А FI (бензин)
13	30А FI (ДИЗЕЛЬ)
14	60А Усилитель руля
15	30А Вентилятор радиатора
16	40А мотор ABS
17	30А Вентилятор
18	30А Запуск двигателя
19	Резерв
20	30А Вспомогательное оборудование
21	Резерв
22	15А Головной свет (левый)
23	25А блок управления ABS
24	15А Головной свет (справа)
25	20А Передний противотуманный фонарь
26	Резерв
27	40А Замок зажигания
28	20А Блок управления двигателем / зажигание
29	10А FI 2 (ДИЗЕЛЬ)
30	Резерв
31	7,5А Стартовый сигнал

Реле С4

Выключатели автомобиля следует рассматривать отдельно. Это связано со спецификой назначения приборов. Релюшки используются в автомобилях для возможности подключения нагруженного оборудования и энергоемких потребителей.

Где находится реле вентилятора

Элемент включения системы охлаждения входит в состав комплекса ЭБУ и как таковое не представлено. Если возникли проблемы с устройством, искать причину нужно именно здесь.

Реле кондиционера: где стоит

На авто до 2011 года, переключатель системы кондиционирования смонтирован в подкапотном модуле, расположенном возле аккумуляторной батареи. Также некоторые версии могут комплектоваться релюшками на салонной переборке.

Реле топливного насоса: где установлено

Система питания продумана. На авто после 2014 года изготовитель стал монтировать реле возле насоса. В более старых модификациях машины, выключатель был установлен в блоке ЭБУ.

Стартер

Аналогично выполнена и система включения пусковой установки машины с 2006 года, производитель монтирует вставку на крыле транспортного средства, что позволяет легко обслуживать и менять устройство.

Регулятор генератора

Устройство монтируется непосредственно в корпусе генератора. После него выходит проводка на бортовую сеть. Подобное расположение исключает колебания по всей длине бортовой цепи.

Реле АБС

Обычно выключатель системы ABS монтируется на позиции В7 в моторном отсеке. Некоторые версии машины агрегатируются встроенным выключателем и двумя макси предохранителями.

Реле печки

На машинах типа С4 преимущественно устанавливается кондиционер, а печка как отдельный модуль отсутствует. За ее функционирование отвечает реле, встроенный в модуль агрегата.

Блок в салоне Suzuki SX4

Он крепится к левой стойке, под панелью приборов со стороны водителя.

Вариант 1

Фото схема

Назначение предохранителей

1	15А Стеклоочиститель заднего окна двери
2	15А Система зажигания
3	10А Фонарь света заднего хода
4	10А Панель приборов
5	15А Прикуриватель и дополнительные потребители
6	15А Прикуриватель и дополнительные потребители
7	15А Стеклоподъемники
8	30А Стеклоочиститель ветрового окна
9	10А Электроусилитель рулевого управления
10	15А Подушки безопасности
11	10А Антиблокировочная система тормозов
12	10А Задние габаритные огни
13	15А Стоп-сигналы
14	20А Дверные замки
15	15А Резерв
16	10А Стартер
17	15А Обогрев сидений
18	10А Реле вентилятора кондиционера
19	10А Задние противотуманные фонари
20	15А Плафон освещения салона
21	30А Обогреватель заднего стекла
22	15А Звуковой сигнал, аварийная сигнализация
23	10А Иммобилизатор 20А Стеклоподъемники
24	30А Обогреватель заднего стекла

С обратной стороны блока могут находится несколько элементов реле:

1. Электродвигатель вентилятора кондиционера
2. Реле звукового сигнала
3. Очиститель заднего стекла
4. Обогреватель заднего стекла
5. Реле аварийной сигнализации

Вариант 2

Фотография

Схема

Расшифровка

1	30A Ремень безопасности
2	20A Таймер электрических стеклоподъемников
3	15A Замок рулевой колонки
4	20A Обогреватель заднего стекла
5	20A Люк
6	10A DRL
7	10A Обогреватель наружных зеркал
8	7,5A Сигнал запуска
9	15A Розетка для дополнительного оборудования 2
10	30A Электрический стеклоподъемник
11	10A Аварийная сигнализация
12	7,5A BCM
13	15A Катушка зажигания
14	10A Модуль управления системы ABS
15	15A Розетка прикуривателя
16	10A Контроллер A-STOP
17	15A Звуковой сигнал
18	10A Стоп-сигнал
19	10A Подушка безопасности
20	10A Фонарь заднего хода
21	15A Очиститель / омыватель
22	30A Передний стеклоочиститель
23	10A Потолочный плафон
24	15A 4WD
25	7,5A Задние противотуманные фонари
26	Резерв
27	7,5A Зажигание — 1-й сигнал
28	15A Радио 2
29	10A Розетка для дополнительного оборудования 3
30	15A Радио
31	10A Задний фонарь
32	20A D/L
33	7,5A Круиз-контроль
34	10A Измерительный прибор
35	7,5A Зажигание — 2-й сигнал
36	20A Подогрев сидений

Блок предохранителей и реле

Основной блок с предохранителями и реле находится в панели приборов, со стороны пассажира за защитной крышкой.

Он состоит из двух частей. В левой размещены предохранители и реле основного оборудования (освещение, подвеска, управление двигателем, ABS и пр). В правой — к предохранителям подключено в основном дополнительное оборудование (отбор мощности, автономный отопитель, навигация и пр.)

Схема

Описание предохранителей

1. Счетчик пробега, тахограф, зуммер, диагностика ABS 10А
2. Мигающие сигналы, ограничитель скорости, ограничитель нагрузки на ось 10А
3. Сигналы заднего хода 20А
4. Моторный тормоз, ограничитель белого дыма 10А
5. Коробка передач 10А
6. ABS, тормозные сигналы 20А
7. Подъем подвесной оси, блокировка дифференциала, отбор мощности, датчик давления 10А
8. Стеклоочистители, стеклоомыватели 20А
9. Звуковой сигнал, вентилятор, кондиционер, модуль температуры 20А
10. Пневмоподвеска, управляемые оси, ретардер 10А
11. Стеклоподъемник левая сторона 20А
12. Стеклоподъемник правая сторона, противотуманные фары 20А
13. ABS прицепа 30А
14. Тахограф, счетчик пробега, сидение 10А
15. Внутреннее освещение, центр. замок, прикуриватель 20А
16. Диагностика, местное освещение 20А
17. Радиоаппаратура, сидение 20А
18. Реле клапана ABS 20А
19. Питание блока управления двигателя 20А
20. Блок управления двигателя EDC, прерывание подачи топлива 10A
21. EBS 30А
22. Обогрев сидений и зеркал заднего вида 20A
23. Блок управления ABS, прицеп 5А
24. Регулировка фар, воздухоосушитель 20А
25. Освещение панели приборов 10А
26. Рабочее освещение, освещение на крыше 20А
27. Левый габарит, верхние габаритные огни 20А
28. Правый габарит 20А
29. Передние и задние противотуманные фары 20А
30. Левый дальний свет 10А
31. Правый дальний свет, местное освещение 10А
32. Левый ближний свет 10A
33. Правый ближний свет, регулировка высоты света фар 10А
34. Дополнительный обогреватель, опрокидывание кабины 20А
35. Обогреватель, блок управления температурой, холодильник 10А
36. Флейм-старт, отбор мощности, прикуриватель, сигнализация 10A
37. Подогреватель топлива 20А
38. Флейм-старт, подогреватель топлива, подогрев сидения 10А
39. Подогреватель батареи, авт. смазка шасси 10А
40. Электрический люк, трипкомпьютер FMS, сотовая связь 20A
41. Opticruise, блок-часы, сигнализация 10А
42. EBS 20А
43. Дополнительное оборудование 20A
44. Подогрев фильтра, дополнительное оборудование 20А
45. Дополнительное оборудование 10А

Назначение реле

RP1	Питание (шина 15, питание предохранителей 1-13, 18,21,23)
RP2	Питание (шина 15, питание предохранителей 36,37)
RP3	Дальний и ближний свет фар
RP4	Питание шина 61 (потребители при заведенном двигателе)
RP5	Питание шина 58 (стояночные огни, подсветка)
RP6	Стеклоочистители, прерывистый режим
RP7	Стоп-сигналы
RP8	Дополнительные фары
RP9	Питание электронной системы управления двигателем (EDC)
RP10	Зуммер
RP11	Фонари заднего хода
RP12	Передние противотуманные фары
RP13	Задние противотуманные фары
RP14	Блок диодов EDC
RP15	Управление переключением рядов КПП
RP16	ABS прицепа
RP17	Уменьшение тормозного усилия для дополнительной оси
RP18	В зависимости от варианта исполнения
RP19	Вентилятор отопителя салона
RP20	Вентилятор отопителя салона
RP21	Дополнительные фары
RP22	Моторный тормоз (в зависимости от варианта исполнения)
RP23	Ограничитель белого дыма, блокировка стартера (в зависимости от варианта исполнения)
RP24	Кондиционер
RP25	Кондиционер
RP26	Дополнительный обогреватель
RP27	Дополнительный обогреватель
RP28	Дополнительный обогреватель
RP29	Блокировка дифференциала, 6-канальная ABS (диагональ 1)
RP30	В зависимости от варианта исполнения, 6-канальная ABS (диагональ 2)
RP31	В зависимости от варианта исполнения, 6-канальная ABS диагностическая лампа
RP32	Отбор мощности
RP33	Подогреватель топлива
RP34	Резерв

Suzuki SX4 (2006-2013) — схема предохранителей

Год выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Предохранитель прикуривателя (розетка) на Suzuki SX4 (2006-2013)  — предохранитель 45 в блоке предохранителей в салоне.

Предохранители в моторном отсеке (бензин)

Suzuki SX4 — схема блока предохранителей — моторный отсек (бензин)Suzuki SX4 — схема блока предохранителей — моторный отсек (бензин)

Номер	Амперы	Описание
1	80	Весь электрический заряд
2	50	Электро лобовое стекло; Зажигание; Мат; Стартер.
3	50	Задний свет; Задний демистер; Замок; Аварийное освещение; Рог; Купольный свет.
4	—	Не используется
5	—	Не используется
6	15	Фара (правая)
7	15	Фара (левая)
8	20	Передняя противотуманная фара
9	—	Не используется
10	40	Модуль управления АБС
11	30	Вентилятор радиатора
12	30	Модуль управления АБС
13	30	Запуск двигателя
14	50	Выключатель зажигания
15	30	Воздуходувки
16	20	Воздушный компрессор
17	15	Двигатель дроссельной заслонки
18	15	Автоматическая коробка передач
19	15	Впрыск топлива
Реле
20	Реле АКПП
21	Реле воздушного компрессора
22	Реле топливного насоса
23	Реле вентилятора конденсатора
24	Реле передних противотуманных фар
25	Реле двигателя дроссельной заслонки
26	FI Главная
27	Срабатывание реле двигателя
28	Реле вентилятора радиатора
29	Реле вентилятора радиатора 2
30	Реле вентилятора радиатора 3

Предохранители моторного отсека (дизель)

Suzuki SX4 — схема блока предохранителей — моторный отсек (дизель)Suzuki SX4 — схема блока предохранителей — моторный отсек (дизель)Suzuki SX4 — схема блока предохранителей — моторный отсек (дизель)

Номер	Амперы	Описание
2	20	FI
3	10	DVR INJ
4	15	Фара (правая)
5	15	Фара (левая)
6	20	Передняя противотуманная фара
7	60	Модуль управления гидроусилителем руля
8	40	Модуль управления АБС
9	30	Вентилятор радиатора
10	30	Модуль управления АБС
11	30	Запуск двигателя
12	50	Выключатель зажигания
13	30	Воздуходувки
14	10	Воздушный компрессор
15	20	Топливный насос
16	30	CDSR
17	30	Впрыск топлива
29	50	IGN2
30	80	Свеча накаливания
31	30	Подогреватель топлива
32	140	Основной
33	50	Напольная лампа
34	30	Sub Htr1
35	30	Sub Htr 3
36	30	Sub Htr 2
37	—	+ B2
38	—	+ B1
1	FI Главное реле
18	Не используется
19	Реле воздушного компрессора
20	Реле топливного насоса
21	Не используется
22	Реле передних противотуманных фар
23	Не используется
24	Не используется
25	Срабатывание реле двигателя
26	Реле вентилятора радиатора
27	Реле вентилятора 3 RDTR
28	Реле вентилятора 2 RDTR

Suzuki SX4 — Схема блока предохранителей — Приборная панель (SX4)Suzuki SX4 — Схема блока предохранителей — Приборная панель (SX4 Sedan)

Номер	Амперы	Описание
1	15	Задний стеклоочиститель
2	15	Катушка зажигания
3	10	Запасной свет
4	10	Метр
5	15	Аксессуар
6	15	Оборудование 2
7	30	Оконный привод
8	30	Мат
9	10	IG1 SIG
10	15	Воздушная подушка
11	10	Система предотвращения блокировки колес
12	15	SX4: 4WD; Марути: Задний свет.
13	15	Стоп-сигнал
14	20	Замок
15	10	ЭБУ (только дизель)
16	10	ST SIG
17	15	Обогрев сиденья
18	10	IG 2 SIG
19	10	Задний свет
20	15	Купол
21	30	Обогреватель заднего стекла
22	15	Рог; Аварийное освещение.
23	15	Аудио
24	30	Седан: Обогреватель заднего стекла

Электрика

• Снять аккумулятор Мазда CX-7
• Замена батарейки в брелке Мазда CX-7
• Как заменить батарейку в ключе Mazda ЦХ-7 своими руками
• Замена батарейки в пульте Мазда СХ-7
• Поменять блок предохранителей Мазда СХ-7
• Поменять втягивающее реле Мазда СХ-7 своими руками
• Поменять габаритную лампу Мазда CX-7
• Ремонт заднего фонаря Мазда CX-7
• Снять заднюю фару Mazda ЦХ-7 своими руками
• Установка замка зажигания Mazda ЦХ-7
• Как заменить катушку зажигания Мазда СХ-7
• Снятие кнопки стеклоподъемника Мазда CX-7
• Ремонт лампы ближнего света Mazda CX-7 своими руками
• Как заменить лампу в бардачке Мазда ЦХ-7
• Замена ламп в габаритах Мазда СХ-7
• Поменять лампу в дальний свет Мазда СХ-7
• Как поменять лампу в задний ход Mazda СХ-7 своими руками
• Как заменить лампу в поворотниках Мазда CX-7 своими руками
• Поменять лампу в приборной панели Мазда CX-7
• Как поменять лампу в противотуманных фарах Мазда CX-7 своими руками
• Замена ламп в ПТФ Мазда CX-7 своими руками
• Замена лампы в фарах Мазда СХ-7 своими руками
• Установка лампы освещения салона Mazda ЦХ-7
• Заменить лампу стоп сигнала Mazda CX-7
• Установка ламп задних фонарей Mazda СХ-7
• Как снять левую фару Мазда СХ-7 своими руками
• Снять моторчик стеклоподъемника Мазда ЦХ-7
• Как снять переднюю фару Мазда CX-7 своими руками
• Снять правую фару Мазда СХ-7
• Как заменить предохранители Mazda ЦХ-7
• Замена предохранителя прикуривателя Мазда СХ-7
• Замена противотуманных ламп Мазда CX-7 своими руками
• Поменять реле поворотов Mazda ЦХ-7
• Установка реле стартера Мазда СХ-7
• Замена реле стеклоочистителя Мазда ЦХ-7
• Замена свечей зажигания Mazda ЦХ-7 своими руками
• Поменять щетки генератора Мазда ЦХ-7
• Схема акпп Mazda СХ-7
• Электросхема акустической системы Mazda CX-7 своими руками
• Электросхема бензонасоса Мазда ЦХ-7
• Электросхема блока предохранителей Mazda CX-7
• Электросхема блока управления двигателем Mazda ЦХ-7
• Схема вентилятора охлаждения Мазда СХ-7
• Схема включения бензонасоса Mazda ЦХ-7
• Схема включения вентилятора охлаждения Мазда СХ-7
• Схема включения кондиционера Mazda CX-7
• Электросхема включения переднего моста Mazda CX-7
• Схема включения стартера Мазда CX-7
• Схема включения фар Mazda CX-7
• Схема генератора Мазда СХ-7 своими руками
• Схема датчика давления масла Мазда CX-7
• Электросхема датчика кислорода Мазда CX-7 своими руками
• Электросхема датчика охлаждающей жидкости Mazda ЦХ-7
• Электросхема датчика скорости Мазда ЦХ-7 своими руками
• Электросхема датчика температуры Mazda CX-7
• Электросхема датчика уровня топлива Mazda ЦХ-7
• Схема двигателя Mazda СХ-7
• Схема дворников Мазда ЦХ-7
• Электросхема зажигания Мазда СХ-7
• Электросхема замка зажигания Mazda CX-7 своими руками
• Электросхема звукового сигнала Mazda ЦХ-7
• Схема инжектора Mazda CX-7
• Схема карбюратора Mazda CX-7
• Схема корректора фар Мазда CX-7
• Электросхема освещения салона Мазда ЦХ-7 своими руками
• Схема отопителя Мазда ЦХ-7
• Схема охлаждения двигателя Мазда CX-7
• Схема панели приборов Mazda СХ-7
• Схема передних фар Mazda ЦХ-7
• Схема печки Мазда СХ-7 своими руками
• Электросхема приборной панели Mazda CX-7
• Схема проводки Мазда ЦХ-7
• Схема противотуманных фар Mazda ЦХ-7 своими руками
• Схема реле бензонасоса Мазда СХ-7 своими руками
• Электросхема реле давления Mazda ЦХ-7 своими руками
• Схема реле поворотов Mazda СХ-7 своими руками
• Схема реле регулятора Мазда СХ-7
• Электросхема реле стартера Мазда CX-7
• Схема системы впрыска Mazda СХ-7
• Схема системы зажигания Mazda ЦХ-7 своими руками
• Электросхема системы кондиционирования Мазда СХ-7
• Электросхема системы охлаждения Мазда ЦХ-7
• Электросхема системы управления двигателем Мазда CX-7
• Схема стартера Мазда СХ-7 своими руками
• Электросхема стеклоочистителя Mazda CX-7
• Электросхема стеклоподъемников Мазда CX-7
• Схема стоп сигналов Mazda ЦХ-7 своими руками
• Схема топливного насоса Mazda СХ-7 своими руками
• Электросхема топливной системы Mazda CX-7
• Схема тормозной системы Mazda СХ-7
• Схема центрального замка Mazda СХ-7 своими руками
• Электросхема щитка приборов Мазда CX-7 своими руками
• Схема эбу Мазда CX-7
• Коды ошибок Mazda СХ-7
