Предохранители и реле в салоне ланос
Блок с предохранителями
Он находится на левой стойке, около двери.
Схема
Расшифровка
F1 (10А) Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны.
F2 (10А) Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.
F3 (15А) Аварийная сигнализация.
F4 (15А) Центральный замок.
F5 (10А) Цепи питания блока управления двигателем от аккумуляторной батареи.
F6 (10А) Цепь питания аудиосистемы от аккумуляторной батареи.
F7 (15А) Лампы сигналов торможения/ габаритного света в задних фонарях (сигналы торможения).
D8 (диод) Выключатель сигнализатора открытой двери (дверь водителя).
F9 (10А) Цепь питания аудиосистемы от выключателя зажигания.
F10 (15А) Прикуриватель.
F11 (10А) Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика.
F12 (10А) Лампа света заднего хода в правом заднем фонаре.
F13 (15А) Подушка безопасности.
F14 (15А) Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.
F15 (15А) Катушка зажигания.
F16 (15А) Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.
F17 (15А) Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.
F18 (20А) Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.
F19 (10А) Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.
F20 (20А) Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).
Блок с реле
В салоне находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.
Схема
Обозначение
- Противотуманный фонарь;
- Реле 4 скорости вентилятора отопителя;
- Реле прерывистого режима работы очистителя ветрового стекла;
- Аварийная сигнализация.
Блок под капотом
Данный блок закрыт защитной крышкой и расположен не далеко от аккумумлятора.

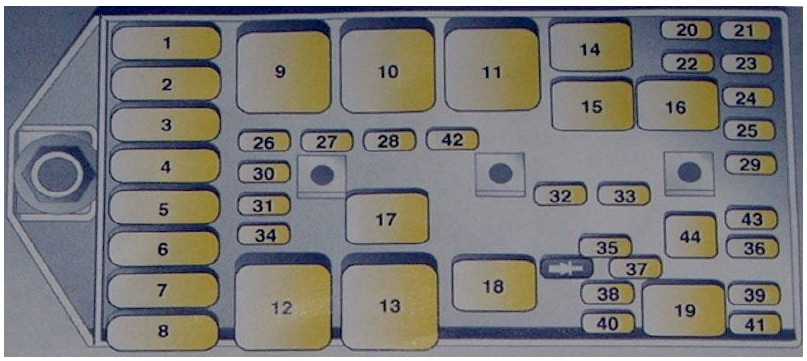

Схема
Обозначение предохранителей
| 1 | 30А вентилятор обдува радиатора |
| 2 | 50А воздушный насос |
| 3 | 60А основной предохранитель |
| 4 | 60А основной предохранитель |
| 5 | 60А основной предохранитель |
| 6 | 30А вентилятор обдува радиатора |
| 7 | 60А основной предохранитель |
| 8 | 60А стартер |
| 9 — 19 | Реле |
| 20 | запасной предохранитель |
| 21 | запасной предохранитель |
| 22 | запасной предохранитель |
| 23 | запасной предохранитель |
| 24 | запасной предохранитель |
| 25 | 10А противотуманные фары |
| 26 | 10А автоматическая коробка передач |
| 27 | Резерв |
| 28 | 10А датчик положения распределительного вала |
| 29 | 15А звуковой сигнал, охранная сигнализация |
| 30 | 10А система зажигания, блок управления двигателем |
| 31 | 15А фонари заднего хода |
| 32 | 10А правая фара дальнего света |
| 33 | 10А левая фара дальнего света |
| 34 | 10А вентилятор обдува радиатора |
| 35 | 10А топливный насос |
| 36 | 20А омыватель фар |
| 37 | 10А омыватель фар |
| 38 | 10А система впрыска,система рециркуляции ОГ |
| 39 | 15А блок управления двигателем |
| 40 | 10А система впрыска |
| 41 | 10А АКПП,вентилятор обдува радиатора |
| 42 | 15А топливный насос, лямбда-зонд |
| 43 | Резерв |
Назначение реле
Где находится стартер Нексии: Реле, Предохранитель
В процессе эксплуатации у некоторых водителей Нексии возникает вопрос где находится стартер? До стартера в нексии добраться достаточно проблематично, так как он находится в задней части двигателя под впускным коллектором со стороны салона автомобиля. А именно, на картере сцепления с задней стороны силового агрегата.
Чтобы снять стартер на нексии потребуется два ключа на 10 и на 13. Казалось бы просто, но это только на первый взгляд. Чтобы снять стартер потребуется подъемник или яма. Подобраться сверху к нему будет очень трудоёмко, так как предварительно необходимо снять топливную рампу, а также впускной коллектор.
Реле стартера где находится нексия?
Как такого реле в блоке предохранителей Нексии не существует. Под реле стартера подразумевается тяговое реле или втягивающее. Реле стартера находится прямо на стартере.
Ненормальная работа стартера проявляется в случае:
- Стартер не включается – обрыв контактов. Проверьте провода на замке зажигания или контакты подходящие к стартеру.
- При включении стартера слышны многократные повторяющиеся щелчки. Скорее всего проблема кроется в севшем аккумуляторе или в умирающем тяговом реле.
- Стартер включается, но крутит слабо. Возможно плохо заряжен аккумулятор, плохой контакт на стартере, а также стертые щетки, или сломанное втягивающие реле.
На фото изображен стартер Нексии. Реле (втягивающее) находится сверху стартера и меняется отдельно от самого стартера.
Блоки под капотом
Расположение
Назначение
- блок реле в моторном отсеке №2 (реле отопителя)
- усилитель форсунок
- монтажный блок в моторном отсеке
- блок реле и предохранителей №5
- модулятор давления
- блок реле в моторном отсеке №3 (блок АБС)
Блок предохранителей и реле
Расположен в левой части моторного отсека, под защитной крышкой.
Схема
Описание
| 1 | 30A DCC — Предохранители «ECU-B», «DOME», «RAD NO.1» |
| 2 | 15A IG2 — Бензин: электрические вентиляторы системы охлаждения, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха |
| 30A FUEL HTR — Дизель: Подогреватель топлива | |
| 3 | 10A HORN — Сигнал |
| 4 | 10А HAZ — Указатель поворота и сигнальная лампа аварийной сигнализации |
| 5 | 15A EFI — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения |
| 6 | 10A ETCS — (до 10.2003): Электронная система управления дроссельной заслонкой. |
| 10A ETCS — Электронная система управления дроссельной заслонкой. | |
| 15A A/F — (с 10.2003): Датчик состава топливовоздушной смеси. | |
| 7 | 7,5A OBD — Бортовая система диагностики |
| 8 | 7,5A ALT-S — система зарядки |
| 15A FR DEF -(с 10.2003): Антиобледенитель стеклоочистителя. | |
| 9 | 50A MAIN — Реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR») |
| 10 | 30A AM2 — Выключатель зажигания |
| 11 | 30A RR CLR — Система кондиционирования задней части салона |
| 12 | 30A HEAD LP CLN — Очиститель фар |
| 15A розетка | |
| 13 | 7,5A RR FOG — Задний противотуманный фонарь |
| 14 | 40/50A ABS NO.1 -ABS, VSC |
| 15 | 30/40 ABS NO.2 — ABS, VSC |
| 16 | 30A CDS — Бензин: Электрические вентиляторы охлаждения |
| 40A CDS — Дизель: Электрические вентиляторы охлаждения | |
| 17 | 30A RDI — Бензин: Электрические вентиляторы охлаждения |
| 40A RDI — Дизель: Электрические вентиляторы охлаждения | |
| 18 | 50A HTR — Система кондиционирования / обогреватель |
| 19 | 140A ALT — Реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR» , Предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET», «STOP» «,» АМ1 «предохранители |
| 20 | 15А HEAD RH UPR — Правая фара (дальний свет), комбинация приборов |
| 21 | 15А HEAD LH UPR — Левая фара (дальний свет) |
| 22 | 15А HEAD RH LWR — Левая фара (ближний свет), регулировка уровня света фар |
| 23 | 15А HEAD LH LWR — Правая фара (ближний свет) |
| 24 | 15А RAD NO.1 — Аудио система |
| 25 | 7,5А ECU-B — Система зарядки, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о не пристегнутом ремне безопасности, аудиосистема, часы, комбинация приборов, фара, автомат система управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система кондиционирования, обогрев заднего стекла |
| 26 | 7,5А DOME — Внутреннее освещение, личное освещение, освещение для ног, подсветка дверей, подсветка багажника, подсветка туалетного столика |
| Реле | |
| R1 | Фары (HEAD) |
| R2 | (FR DEF) — Обогрев стекла |
| R3 | Бензин: Зажигание (IG2) |
| Дизель: Подогреватель топлива (FUEL HTR) | |
| R4 | Сигнал |
| R5 | Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №2) |
| R6 | Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №1) |
| R7 | Электро вентилятор охлаждения (ВЕНТИЛЯТОР № 3) |
| R8 | Блок управления двигателем (EFI) |
Фронтера а
Блоки под капотом
Главный блок
Схема
Описание
| R1 | Реле габаритов |
| R2 | Реле кондиционера |
| R3 | Реле габаритов |
| R4 | Реле противотуманных фар |
| R5 | Реле фар |
| R6 | Реле электродвигателя вентилятора отопителя |
| R7 | Реле звукового сигнала |
| R8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 1 | 10A Передние и задние габариты-правые |
| 2 | 10A Передние и задние габариты — левые |
| 3 | 15A Генератор (ранние модели) — 2,8TD |
| 4 | 30A Вентилятор кондиционера — правый |
| 5 | 25A Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели) |
| 6 | 25A Топливный насос, система управления двигателем — 2,0/ 2,2 |
| 7 | 25A Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера |
| 8 | 10A Передние противотуманные фары |
| 9 | 15A Фара-правая, фары дополнительного освещения |
| 10 | 10A Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар |
| 11 | 60A Плавкая вставка — главная |
| 12 | 60A Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2 |
| 13 | 30A Плавкая вставка — Передние и задние габариты, предохранитель F5 |
| 14 | 30A Плавкая вставка — Электродвигатель вентилятора системы охлаждения |
Дополнительные реле
Схема
Обозначение реле
- К6 — Кондиционер
- К25 — Реле вентилятора
- К51 — Вентилятор кондиционера
- К68 — Топливный насос
- К80 — Обогрев топливного фильтра
- К81 — Вспомогательный насос ОЖ
- К82 — Реле стартера
- К87 — Вентилятор кондиционера
- К97 — Таймер омывателя фар
Блоки в салоне
Блок предохранителей
Фото — пример исполнения
Схема
Назначение
| 1 | 10A Центральный замок |
| 2 | 15А Стоп-сигналы аварийная сигнализация |
| 3 | 10A Лампы освещения салона, аудиосистема |
| 4 | 20А Обогреватель заднего стекла |
| 5 | 10А Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели) |
| 6 | 15A Очиститель/ омыватель лобового стекла |
| 7 | 10А Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах |
| 8 | 15A Подогреватели передних сидений, люк (ранние модели) |
| 9 | 15A Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2 |
| 10 | 10A Очиститель/ омыватель заднего стекла |
| 11 | 30A Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели) |
| 12 | 30A Электродвигатель привода стеклоподъемника правой двери |
| 13 | 15A Выключатели электропривода стеклоподъемников, прикуриватель |
| 14 | 10A ABS |
Блок реле
Он крепится к стойке, справа у ног переднего пассажира, под обшивкой.
Тут могут находится следующие реле:
- Реле-прерыватель указателей поворота
- Блок управления центральным замком
- Реле обогревателя заднего стекла
- Реле электронного блока управления двигателем (2,0/2,2)
- Зуммер предупреждения об оставленных включенными фары
- Реле задних противотуманных фонарей
- Реле обогревателя зеркал заднего вида
Блок предохранителей Нексия
Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.
Блок в салоне
В салоне основной блок предохранителей и реле находится под панелью, за защитной крышкой.
Фото — пример исполнения
Пример схемы с крышки блока
Схема
Описание
| 1 | 10А GAUGE — Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY — Обогрев заднего стекла, обогрев зеркал |
| 20А DEF — Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L — Двойная блокировка, блок управления блокировкой дверей |
| 4 | 10А TAIL — Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | — |
| 6 | 20А WIPER — Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B — Фары, задний противотуманный свет |
| 8 | 15А FOG — Передний противотуманный свет |
| 9 | 15А ACC — Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG — ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD — Диагностический разъем |
| 12 | 10А HAZ — Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C — Кондиционер, отопитель |
| 14 | 10А S-HTR — Подогрев сидений |
| 15 | — |
| 16 | 10А STOP — Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 — Предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”,), «S-HTR”, «WIPER”, «ECU−IG” |
| 18 | 30А POWER — Стекло подъемники, люк |
| 19 | 40А HTR — Кондиционер, отопитель |
| 20 | 30А DEF — Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Отдельные элементы реле могут крепится рядом, например реле противотуманных фар, реле обогревателя и т.д.
Дополнительные предохранители Дэу Нексия
Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.
Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.
Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.
Предохранители применяемые в Нексии
Расположение и назначение предохранителей (Нажми на интересующий тебя предохранитель и узнай за что отвечает)
| РЕЛЕ 1 | 10А | 10А | f3 15А | 20А | 10А | 10А | РЕЛЕ 3 |
| 30А | 20А | 30А | f10 30А | f11 10А | f12 30А | РЕЛЕ 4 | |
| РЕЛЕ 2 | f13 20А | f14 30А | f15 20А | f16 30А | f17 10А | f18 30А |
Какой предохранитель за что отвечает, узнай ниже.
Предохранитель F1 Электронный блок управления двигателем (ЭБУ) — 10A
Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.
Предохранитель F2 Задние габариты и подсветка номерного знака— 10A
Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.
Предохранитель F3 Предохранитель шёл на мозги, Но в некоторых моделях. — 15A
Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.
Предохранитель F4 Дальний свет — 20A
Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.
Предохранитель F5 Ближний свет с левой стороны и левый электрокорректор фар — 10A
Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель
Предохранитель F6 Ближний свет с правой стороны, правый корректор фар — 10A
Тоже самое что и f5, но правая сторона автомобиля
Предохранитель F7 Бензонасос (топливный насос в бензобаке) — 30A
На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.
Предохранитель F8 Аварийка, боковые лампочки поворотов (поворотники) — 20A
Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники
Предохранитель F9 Стеклоочиститель (дворники) лобового стекла — 30A
Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит
Предохранитель F10 Заливная горловина топлива (активатор электрозамка лючка бензобака) — 10A
Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель
Предохранитель F11 компрессор кондиционера (реле) — 10A
По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.
Предохранитель F12 Вентилятор охлаждения радиатора охлаждающей системы (маленькая скорость) — 30A
Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.
Предохранитель F13 Приборная панель, прикуриватель, звуковой сигнал, свет в бардачке (вещевой ящик) — 20A
Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.
Предохранитель F14 Вентилятор охлаждения нексии(максимальная скорость) — 30A
Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель
Предохранитель F15 Лампочки освещения салона, радио-антенна — 20A
Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель
Предохранитель F16 Электрические стеклоподъёмники — 30A
Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.
Предохранитель F17 Магнитола — 10A
Если не работает магнитола – посмотри его
Предохранитель F18 Привод замка багажника, центральный замок, магнитола от батареи — 30A
Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.
РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)
РЕЛЕ 3 топливного насоса
РЕЛЕ 4 противотуманных фар
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)

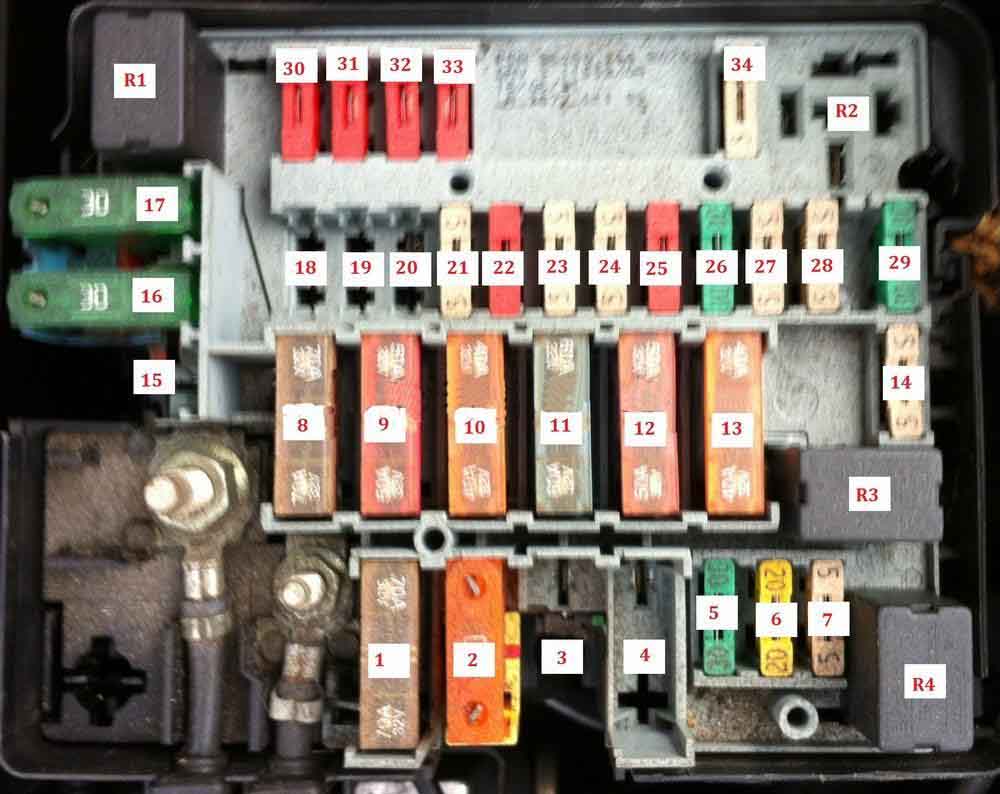

Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Блок в салоне
В салоне основной блок с предохранителями и реле находится в левой части приборной панели за защитной крышкой.
Фото — схема
Описание
Предохранители
| 1 | 10A ENGINE — Система запуска |
| 2 | 7,5A ECU IG2 — Система зарядки, система управления двигателем, АКПП, ABS, SRS |
| 3 | 20A DEFOG — Обогрев заднего стекла |
| 4 | 7,5A IG1/BACK — Система электронного управления АКПП и подсветка индикаторов, положения селектора АКПП. Электропривод стеклоподъемников. Центральный замок и система «Key free». Очистители и омыватели лобового стекла. Очиститель и омыватель заднего стекла. Указатели поворота и аварийная сигнализация. Фонари заднего хода. Кондиционер с ручным управлением и ионизатор воздуха |
| 5 | 7,5A ECU IG1 — Антиблокировочная система (ABS). Система SRS. Электроусилитель рулевого управления. Фары (модели с ксеноновыми фарами с 11.2005 г.) |
| 6 | 7,5A ACC — Электропривод зеркал. Центральный замок и система «Key free». Аудиосистема |
| 7 | 15A CIG — Предохранитель прикуривателя. Дополнительная электрическая розетка. |
| 8 | 7,5A ST — Система запуска. Система управления двигателем (K3-VE). Система управления двигателем (1KR-FE) |
| 9 | 15A D/LOCK — Центральный замок и система «Key free» |
| 10 | |
| 11 | 10A HAZ — Указатели поворота и аварийная сигнализация |
| 12 | |
| 13 | 20A WIPER — Очистители и омыватели стекла |
| 14 | 30A POWER — Электропривод стеклоподъемников |
Реле
- R1 — реле стартера
- R2 — реле прерыватель указателей поворотов
- R3 — реле цепи питания
- R4 — главное реле системы впрыска
- R5 — реле звукового сигнала
- R6 — реле топливного насоса
Предохранители и реле Дэу Нексия N100
Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.
| Цвет предохранителя | Максимальная сила тока, А |
| Серый | 2 |
| Светло-коричневый | 5 |
| Коричневый | 7,5 |
| Красный | 10 |
| Светло-голубой | 15 |
| Жёлтый | 20 |
| Светло-зелёный | 30 |
| Оранжевый | 40 |
Часть блока предохранителей и реле, закрываемая крышкой панели приборов
| Реле и включаемые ими цепи | |
| № | Включаемые цепи |
| 1 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| 2 | Электровентилятор системы охлаждения (высокая скорость) |
| 3 | Топливный насос |
| 4 | Противотуманные фары |
| Предохранители и защищаемые ими цепи | |||
| № | Ток, A | Защищаемые цепи | |
| F1 | ЕСМ | 10 | Электронный блок управления двигателем |
| F2 | ILLUMINATION | 10 | Габаритное освещение |
| F3 | ЕСМ2 | — | Резерв |
| F4 | HEAD LAMP H/BEAM | 20 | Дальний свет фар |
| F5 | H/LAMP LH L/BEAM | 10 | Ближний свет и электрокорректор (левая фара) |
| F6 | H/LAMP RH L/BEAM | 10 | Ближний свет и электрокорректор (правая фара) |
| F7 | FUEL PUMP | 30 | Топливный насос, форсунки |
| F8 | HAZARD LIGHT | 20 | Указатели поворота (аварийная сигнализация), сигналы торможения |
| F9 | WIPER | 30 | Стеклоочиститель и стеклоомыватель |
| F10 | FUEL DOOR | 10 | Электропривод замка крышки люка заливной горловины топливного бака |
| F11 | AIRCON | 10 | Реле компрессора системы кондиционирования |
| F12 | BLOWER MOTOR (LOW) | 30 | Электровентилятор системы охлаждения (низкая скорость) |
| F13 | CLUSTER CIGAR CHIME | 20 | Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла |
| F14 | HORN BLOWER MOTOR (HIGH) | 30 | Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость) |
| F15 | ROOM LAMP ANT | 20 | Плафоны освещения салона и багажного отделения, электропривод антенны |
| F16 | POWER WINDOW | 30 | Электростеклоподъемники |
| F17 | AUDIO (IGN) | 10 | Автомагнитола (питание от замка зажигания) |
| F18 | AUTO TRUNK DOOR LOCK AUDIO (ВАТТ) | 30 | Автомагнитола (питание от аккумуляторной батареи), электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок |
Нижняя часть блока предохранителей и реле
| Реле и включаемые ими цепи | |
| № | Включаемые цепи |
| 5 | Электровентилятор климатической установки (максимальная скорость) |
| 6 | Прерывистый режим стеклоочистителя |
| 7 | Электрообогрев заднего стекла (с функцией автоматического отключения) |
| 8 | Ближним свет фар (при включении ламп дальнего света) |
| 9 | Звуковой сигнал |
| 10 | Компрессор системы кондиционирования |
| 11 | Электровентилятор системы охлаждения (малая скорость) |
| 12 | Фары |
| 13 | Наружное освещение |
| 14 | Зуммер |
| Предохранители и защищаемые ими цепи | ||
| № | Ток, А | Защищаемые цепи |
| F19 | 30 | Электровентилятор климатической установки |
| F20 | 30 | Противотуманные фары |
Замена предохранителей и реле
Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.
2. Снимаем крышку панели приборов.
3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.
Неисправный предохранитель можно определить по перегоревшей нити.
4. Устанавливаем новый предохранитель соответствующего номинала.
5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).
6. Устанавливаем на место крышку блока.
Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
carpod.ru
