Схема предохранителей газ 31105 с двигателем крайслер евро панель

ГАЗ 31105 / 3102 предохранители и реле

ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102 «волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

  • На 406-ом моторе:
    • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
    • не слишком надежен блок управления двигателем;
    • часто выходит из строя ДМРВ отечественного производства;
    • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
  • На 402-ом двигателе:
    • Перегреваются и выходят из строя коммутаторы;
    • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Большое преимущество «Волги» 3110 в том, что детали, которые можно возить в багажнике, стоят сущие копейки. Еще один большой плюс – поломки встречаются нередко, но они не всегда существенные. «Волга» не так часто подводит водителей в дороге, да и отремонтировать ее намного проще, чем иномарку. Запчасти дешевые, и есть во всех автомагазинах.

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле ГАЗ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

Схема

Назначение

  1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
  2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
  3. 40 А цепи питания освещения и световой сигнализации автомобиля;
  4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

Блок реле Газ 31105 / 3102

Располагается рядом с блоком предохранителей.

Тут могут находится следующие реле:

  1. реле электро вентилятора радиатора системы охлаждения двигателя,
  2. реле системы впрыска топлива,
  3. реле электро вентилятора кондиционера,
  4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Реле бензонасоса: устройство и основные неисправности

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Начиная издалека

Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.

Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода.

Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего.

Прошивка также определит параметры работы датчиков и исполнительных элементов авто.

Ключевые функции реле бензонасоса

Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными.

А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п.

Что до других задач реле бензонасоса, то их довольно много:

  • Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
  • Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
  • Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
  • На автомобилях с коробкой-автоматом: управление функцией Kick-Down.

На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.

Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

  1. Попав в салон, водитель включает зажигание;
  2. Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
  3. Топливный насос отключается, о чем свидетельствует щелчок реле;
  4. Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
  5. Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Цепи автомобилей выпуска до года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями
Верхний блок предохранителей
№ предохранителя(номинальный ток)
Электродвигатель отопителя, электронасос системы отопителя*
Электродвигатель дополнительного отопителя*
Указатели поворота
Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**,

реле стеклоочистителя,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

Аварийная световая сигнализация
Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
Дистанционный выключатель аккумуляторной батареи, радиооборудование
Звуковой сигнал, прикуриватель, розетка переносной лампы
Резервный
Нижний блок предохранителей
№ предохранителя(номинальный ток) Наименование оборудования защищаемых электрических цепей
Резервный
Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
Освещение приборов, подогреватель — отопитель
Задний противотуманный свет
Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
Габаритный свет (правый передний, левый задний фонари)
Ближний свет (левая фара), электрокорректор фар
Ближний свет (правая фара), сигнализатор дальнего света
Дальний свет (левая фара)
Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

  1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
  2. Устарелость конструкции с точки зрения пассивной безопасности;
  3. Плохая стойкость кузова к коррозии;
  4. Отсутствие функций комфорта.


Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105. Среди ее особенностей следует отметить:

  1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
  2. Электронную педаль дроссельной заслонки;
  3. Новую панель приборов, переделанную под требования безопасности;
  4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
  5. Новые передние фары и задние фонари;
  6. Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.


Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

( 2 оценки, среднее 4 из 5 )

Ремонт ГАЗ 3110 Блок предохранителей

Блок предохранителей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. .

2. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока .

3. Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

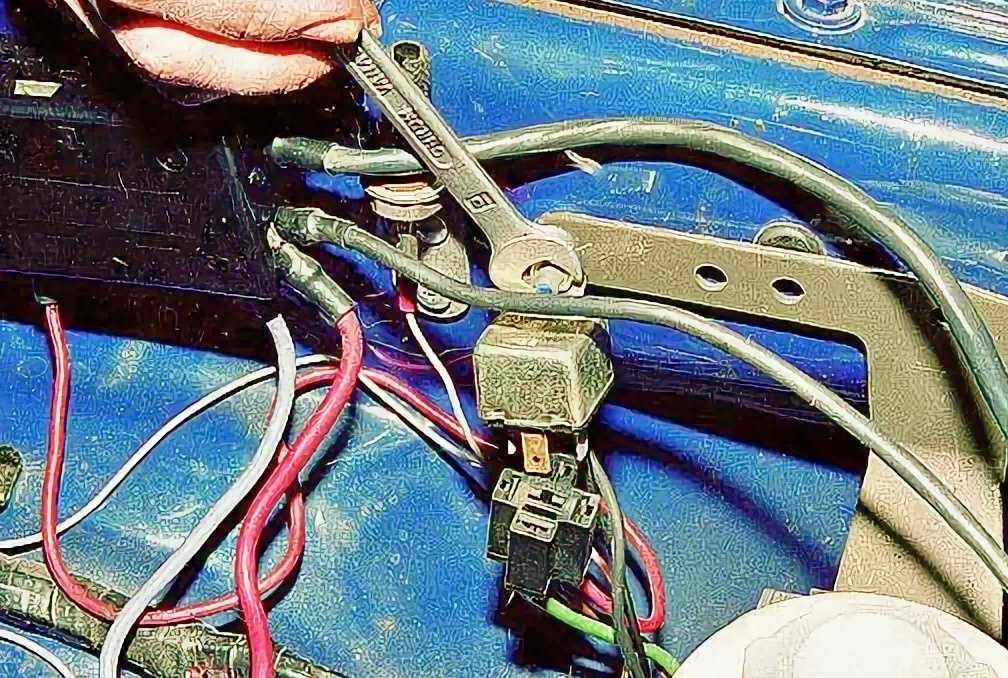

4. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

№ предохранителя Приборы защищаемой цепи Сила тока, А
Левый блок
1 Резерв 25
2 Правая фара (дальний свет) 15
3 Левая фара (дальний свет), контрольная лампа включения дальнего света фар 15
4 Правая фара (ближний свет), электрокорректор 10
5 Левая фара (ближний свет) 10
6 Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол 10
7 Резерв 20
8 Прикуриватель, звуковые сигналы, реле звуковых сигналов 20
9 Задние противотуманные фонари 15
10 Радиоприемник 10
11 Блок системы управления двигателем 5
12 Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа 15
13 Стеклоочиститель, реле омывателей фар 10
Правый блок
1 Передние противотуманные фары, задние противотуманные фонари 25
2 Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель 15
3 Фонари заднего хода, приборы, датчик спидометра 15
4 Лампа стоп-сигнала, розетка переносной лампы 10
5 Контрольная лампа аварийной сигнализации 10
6 Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней 10
7 Обогрев заднего стекла, плафоны, фара-искатель 20
8 Резерв 20
9 Электрический бензонасос (двигатель ЗМЗ-4062) 15
10 Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) 10
11 Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота 5
12 Обогрев сидений 15
13 Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака 10

Блоки под капотом

Под капотом находятся дополнительные элементы предохранителей и реле Крайслер ГАЗ 31105.

Блок предохранителей

он установлен на левом крыле и состоит из плавких вставок, закрытых защитным кожухом.

Схема

Деловое свидание, встреча

  1. 60 А защищает цепь антиблокировочной тормозной системы (ABS);
  2. 60 А практически все цепи питания пользователей автомобиля, за исключением цепи запуска и защищены остальными предохранителями в блоке;
  3. 40 А схема питания для освещения и световой сигнализации автомобиля;
  4. 90 А Цепи аккумуляторной батареи, генератора, системы электроочистки фар (при наличии) и цепи питания электровентилятора радиатора системы охлаждения двигателя.

С июля 2006 года клемма «A29» блока управления двигателем через этот предохранитель подключена к генератору, через который осуществляется функция управления током возбуждения генератора (регулирование напряжения в бортовой сети автомобиля).

Блок реле Газ 31105 / 3102

Находится рядом с блоком предохранителей.

Здесь могут быть расположены следующие реле:

  1. реле вентилятора радиатора системы охлаждения двигателя,
  2. реле системы впрыска топлива,
  3. реле вентилятора кондиционера,
  4. реле муфты компрессора кондиционера расположены на левом крыле в моторном отсеке и прикреплены к кронштейну для крепления бачка гидроусилителя рулевого управления.

Отдельно на кронштейне крепления бака системы охлаждения расположены реле системы управления двигателем и реле топливного насоса.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

  1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
  2. Устарелость конструкции с точки зрения пассивной безопасности;
  3. Плохая стойкость кузова к коррозии;
  4. Отсутствие функций комфорта.

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

  1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
  2. Электронную педаль дроссельной заслонки;
  3. Новую панель приборов, переделанную под требования безопасности;
  4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
  5. Новые передние фары и задние фонари;
  6. Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

Источник

Где находятся предохранители на газ 31105

Рассмотрены автомобили Газ 31105 с двигателями Chrysler плюс рестайлинг.

блок предохранителей в салоне.

В автомобилях выпускавшихся до мая 2007 года блок предохранителей находится над вещевым ящиком за пластиковой крышкой. Для доступа к предохранителям необходимо сдвинуть вправо накладку с надписью «Волга», затем вставить палец в открывшееся отверстие и потянув крышку на себя снять ее.

схема расположения предохранителей в блоке салона (до мая 2007 года)

Предохранители левого блока

Электродвигатель отопителя (климатическом установки)

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа включения дальнего света фар

ближний свет правой фары

Ближний свет левой фары

Задний противотуманный свет

Прикуриватель, звуковые сигналы, реле звуковых сигналов

Топливный насос, датчик концентрации кислорода в отработавших газах

Система управления двигателем

Указатели поворота, реле указателей поворота, контрольные лампы указателей поворота

Подкапотный фонарь, плафоны освещения вещевого ящика и салона

Блок управления двигателем

Предохранители правого блока

Блок управления системой отопления (кондиционирования) и вентиляции, реле обогрева заднего стекла, обогрев заднего стекла (1 режим)

Свет заднего хода, датчик скорости, комбинация приборов, реле электродвигателя системы охлаждения

Левые габаритные огни, контрольная лампа включения габаритных огней, реле противотуманных фар

Обогрев заднего стекла (2 режим) и зеркал

Антиблокировочная система тормозов (АБС)

Электроприводы и обогрев наружных зеркал

Электроприводы блокировки замков

Правые габаритные огни реле омывателя фар, плафон освещения багажника, фонари освещения номерного знака, лампы подсветки приборов, прикуривателя, переключателей. Электрокорректор света фар

В автомобилях Газ 31105 (крайслер) выпускавшихся после мая 2007 года блок предохранителей расположен под панелью приборов за крышкой.

для доступа к предохранителям снимите декоративную крышку.

схема расположения предохранителей в блоке.

Предохранители верхнего блока

Электродвигатель отопителя (климатической установки)

Дальний свет правой фары

Дальний сеет левой фары, контрольная лампа включения дальнего света фар

Ближний свет правой фары

Ближний свет левой фары, контрольная лампа включения ближнего света фар

Задний противотуманных свет

Прикуриватель, звуковые сигналы, реле звуковых сигналов, комбинация приборов часы

Система, управления двигателем, разъем диагностики

Указатели поворота, реле указателей поворота, контрольные лампы указателей поворота

Подкапотный фонарь, плафоны освещения вещевого ящика и салона

Блок управления двигателем

Предохранители нижнего блока

Блок управления системой отопления (кондиционирования) и вентиляции, кран отопителя, центральный переключатель света, передний плафон, датчик температуры воздуха в салоне, реле противотуманных фар

Свет заднего хода, датчик скорости, комбинация приборов

Основные неисправности спидометра Волги

Чаще всего владельцев заставляет переходить на механику частый отказ исполнительного механизма стрелки спидометра. Если одометр показывает пробег, а стрелка упала замертво или уже в конвульсиях, тогда дело именно в нем. В этом случае только замена блока спасет ситуацию. Разбирать панель приборов и привод стрелки не рекомендуют. Разве только для общеобразовательных целей.

Также можно проверить целостность цепей в электронном блоке управления двигателем, но с ведерным паяльником туда обычно не ходят. Проверка ЭБУ проводится только в условиях станции технического обслуживания и при наличии соответствующего оборудования и компьютерного программного обеспечения специально адаптированного для Газ 3110. Замена приборки на новую — самый распространенный выход из ситуации. Сегодня их научились делать не только за рубежом, но и во Владимире, поэтому купить приборную панель на Газ 3110 не проблема.

Что касается механической части привода спидометра Волги, там все осталось по-прежнему, как и в механическом приводе.

Привод расположен на КПП, крепится прямо к ее картеру и по его визуальному состоянию можно сделать вывод о работоспособности как датчика, так и редуктора. Не превышайте скорость по Гринвичу, и удачи в дороге!

Доработка переключателя стеклоочистителя

Разбирая переключатель поворотов, увидел воочию недоработку производителей. Как только рычаг прижимаешь на себя, чтобы включить омыватель стекла, так прекращается работа щеток. При езде, это конечно не удобно, да к слову сказать и опасно. Поэтому, решил доработать этот заводской дефект.

Для этого, взял и рассоединил колодку переключателя стеклоочистителя и вызвонил на колодке, которая идет под торпедо, первую и вторую скорость и мотор омывателя.

Взял длинный плюс и стал вызванивать нужные мне контакты в этой колодке. После прозвонки оказалось, что левый нижний контакт идет на стеклоомыватель, а вот контакт правее его, идет на вторую скорость стеклоочистителя. Контакт выше второй скорости, отвечает за первую скорость.

Когда все это вызвонил, то понял, что нужно сделать так, чтобы при нажатии рычага омывателя на себя, параллельно подавалось напряжение на первую или вторую скорость стеклоочистителя. А вот при опускании рычага, должен обесточиваться омыватель и скорости стеклоочистителя.

Ясно, что для выполнения поставленной задачи, нужно скоммутировать дополнительное реле. Но с реле возиться не хотелось и потому пришел к выводу, что нужно применить диод, т.к. с ним проще. Но какой именно взять и выдержит ли?

Диодов в хозяйстве нашел три вида: первый, очень большой от сварки постоянки ВДУ; второй, с головку на десять; третий, самый маленький (КД-219), под гайку М5 или М6.

На стеклоочистителе моторчик не мощный и ампер 5, я думаю, ему хватило бы за глаза. В интернете набрал ТТХ КД-219, выскочило его описание и оказалось, что 10 ампер он держит спокойно, а это то что надо.

Конечно, самое правильное, снять опять переключатель и впаять на его клеммы диод, благо места около него хватает. Но так как это все чистый эксперимент, решил сделать легко встраиваемую и удаляемую конструкцию. Для этого, собрал вот такую схемку, а затем обмотал ее изолентой.

С колодки, которая с машиной, вытаскиваем левую нижнюю маму, а на ее место втыкаем маму нашей схемки. Строго по этому проводу, через двойную колодку, вставляем маму омывателя.

Затем, вытаскиваем рядом маму 2 скорости стеклоочистителя и на ее место вставляем второй провод нашего переходника. Сам же провод включения второй скорости, вставляем в свободную колодку нашего двойного переходника.

Остается только пристыковать к разъему переключатель стеклоочистителя. Затем, приступаем к проверке.

Включаем зажигание и первую скорость дворников — работает. Включаем вторую скорость — работает. Затем проверяем прерывистую работу дворников — все работает. Далее, включаем рычаг на себя: омыватель брызгает и щетки стирают жидкость со стекла.

При включении первой и второй скоростей, а также режима прерывистой работы дворников, по вашему желанию происходит процесс обмыва стекла. Остается переходник подвязать к проводам и можно ездить.

Эта доработка живет у меня около трех месяцев, в дороге пользоваться ей намного удобней, чем заводским вариантом. Правда, есть одно замечание — нужно было сделать это лет на 5 раньше

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

p, blockquote 23,0,0,0,0 —>

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Схема

p, blockquote 26,0,0,1,0 —>

p, blockquote 27,0,0,0,0 —>

Назначение

p, blockquote 28,0,0,0,0 —>

  1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
  2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
  3. 40 А цепи питания освещения и световой сигнализации автомобиля;
  4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

p, blockquote 30,0,0,0,0 —>

Блок реле

Располагается рядом с блоком предохранителей.

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Тут могут находится следующие реле:

p, blockquote 33,0,0,0,0 —>

  1. реле электро вентилятора радиатора системы охлаждения двигателя,
  2. реле системы впрыска топлива,
  3. реле электро вентилятора кондиционера,
  4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

p, blockquote 34,0,0,0,0 —> p, blockquote 35,0,0,0,1 —>

Хотите помочь дополнить материал? Пишите всё в комментарии.

Источник статьи: http://vsepredohraniteli.ru/other/gaz-31105.html

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
