Блок в багажнике
Он находится в левой части багажного отсека за защитной крышкой.
Пример исполнения
Схема
Назначение
| 1 | Поясничная опора сиденья водителя |
| 2 | Поясничная опора сиденья пассажира |
| 3 | Усилитель |
| 4 | Разъем жгута проводов прицепа |
| 5 | Система постоянного полного привода |
| 6 | Индикация |
| 7 | Резерв |
| 8 | Прицеп |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Прицеп |
| 12 | Навигационная система |
| 13 | Рулевое колесо с обогревом |
| 14 | Разъем жгута проводов прицепа |
| 15 | Рулевое колесо |
| 16 | Датчик воды в топливе |
| 17 | Внутреннее зеркало |
| 18 | Резерв |
| S/B01 | Электрическая регулировка сиденья водителя / модуль памяти |
| S/B02 | Электрическая регулировка сиденья пассажира |
| S/B03 | Модуль прицепа |
| S/B04 | Инвертор / Преобразователь напряжения |
| S/B05 | Аккумулятор |
| S/B06 | Омыватель фар |
| S/B07 | Резерв |
| S/B08 | Резерв |
| S/B09 | Резерв |
| RLY01 | Реле зажигания |
| RLY02 | Реле запуска |
Остались вопросы? Задавайте их в комментарии.

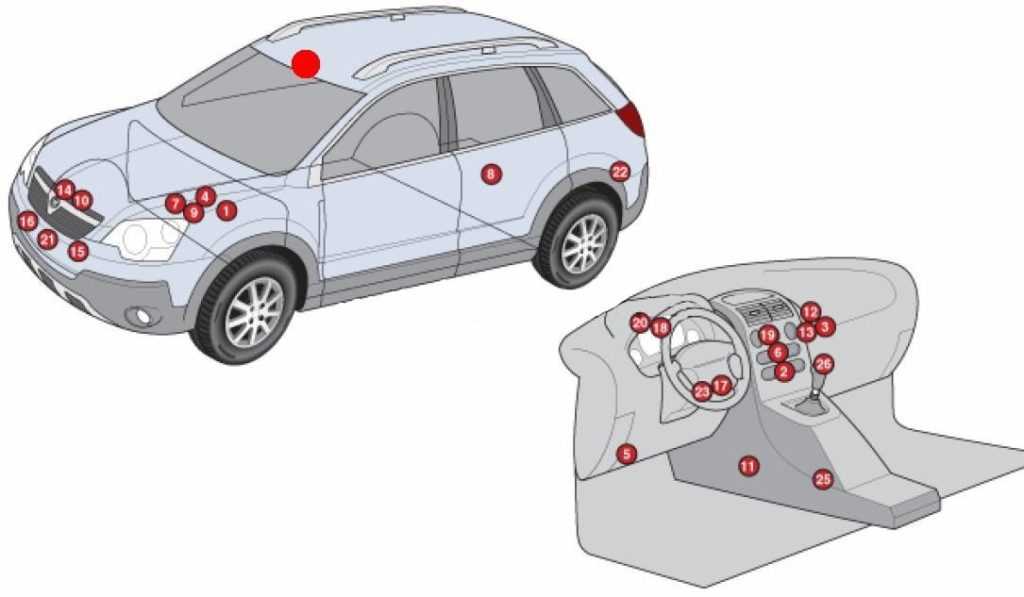

Общее расположение электронных блоков
Схема
Описание
| 1 | Электронный блок управления ABS — подполом |
| 2 | Блок управления кондиционером/отопителем |
| 3 | Аккумуляторная батарея |
| 4 | Диагностический разъем (DLC) |
| 5 | Электронный блок управления двигателем (ECM) |
| 6 | Блок предохранителей/реле, моторный отсек |
| 7 | Блок предохранителей/реле, приборная панель 1 |
| 8 | Блок предохранителей/реле, приборная панель 2 |
| 9 | Блок предохранителей/реле, под полом |
| 10 | Реле свечей накаливания |
| 11 | Резистор электродвигателя вентилятора отопителя-в блоке отопителя |
| 12 | Звуковой сигнал |
| 13 | Инерционный выключатель отсечки подачи топлива |
| 14 | Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла |
| 15 | Блок управления навигационной системой |
| 16 | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 17 | Блок управления системой парковки |
| 18 | Электронный блок управления SRS |
| 19 | Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM |
| 20 | Датчик скорости автомобиля — на коробке переключения передач (некоторые модели) |
Блоки под капотом
Блок предохранителей
Данный блок силовых предохранителей находится над аккумулятором и закрыт крышкой.
p, blockquote 17,0,0,0,0 —>
Схема
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Расшифровка
p, blockquote 20,0,0,0,0 —>
- 80А Блок ABS, TC и ESP
- 80А Блок предварительного разогрева
- 30А ЭБУ, главное реле, реле топливного насоса
- 80А Замок зажигания, ток на предохранители 2, 3, 4, 8, 9, 13, 14, 15, 19, 51
- 80А Ток на предохранители 1, 6, 7, 10, 20, 25, 27, 29
- 80А Ток на предохранители 5, 12, 17, 24, 33
Блок предохранителей и реле
Он расположен в левой части подкапотного пространства, рядом со стойкой.
p, blockquote 21,0,0,0,0 —>

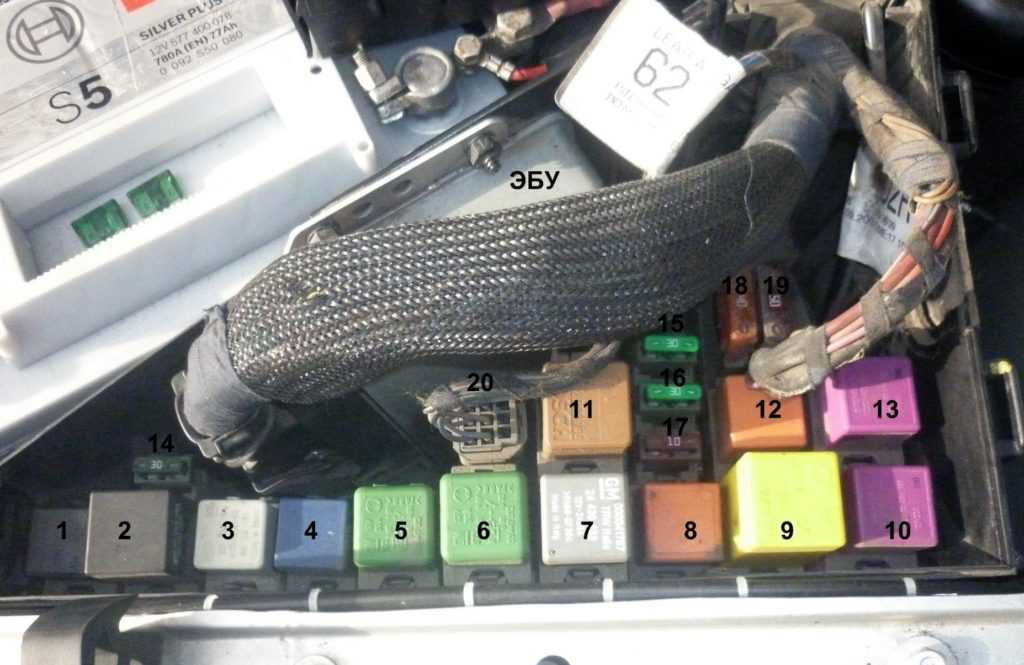

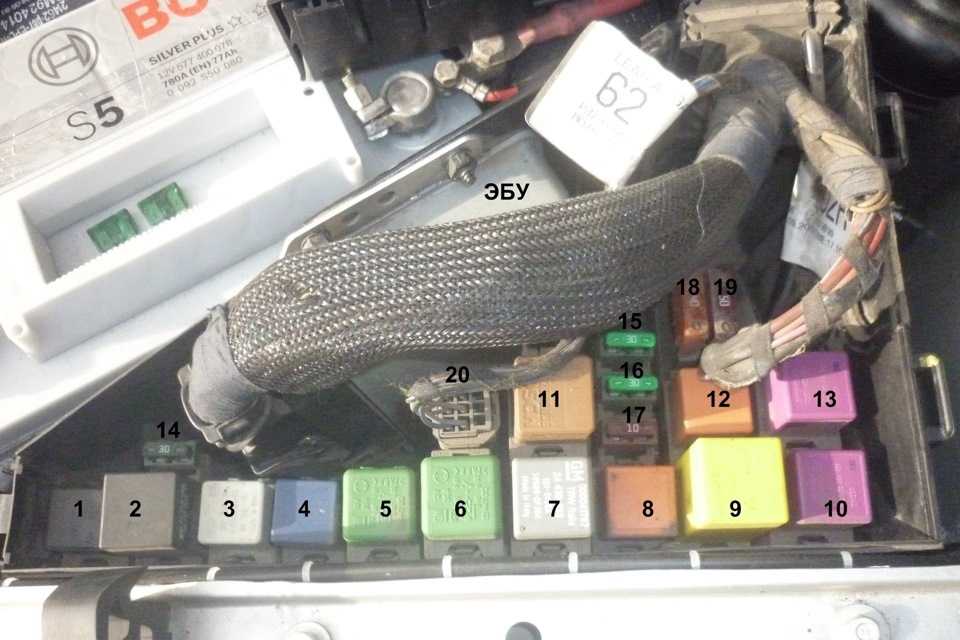

Фото — схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Описание
p, blockquote 24,0,0,0,0 —>
| 1 | Реле системы подачи воздуха в выпускной коллектор (4RD003-520-13) |
| 2 | Реле очистителя фар (GM 90 355 363) |
| 3 | Реле дополнительного насоса радиатора охлаждения (GM 90192 481) |
| 4 | Реле вентилятора охлаждения двигателя (GM 90 450 169) |
| 5 | Реле компрессора кондиционера (GM 03447 012) |
| 6 | Реле вентилятора охлаждения двигателя (GM 03447 012) |
| 7 | Реле вентиляторов кондиционера I скорость (GM 24 430 433) |
| 8 | Реле правого нагнетательного вентилятора кондиционера(GM 90 459 640) |
| 9 | Реле двигателя стеклоочистителя лобового стекла (GM 90 494 187) |
| 10 | Реле системы впрыска (GM 90 494 959) |
| 11 | Реле вентиляторов кондиционера II скорость (GM 90 491 314) |
| 12 | Реле левого нагнетательного вентилятора кондиционера (GM 90 459 640) |
| 13 | Реле топливного насоса (GM 90 494 959) |
| 14 | Предохранитель насоса омывателя фар 30A |
| 15 | Предохранитель реле вентилятора охлаждения двигателя I скорость |
| 16 | Предохранитель реле вентилятора охлаждения двигателя II скорость |
| 17 | Предохранитель pеле нагнетателя |
| 18 | Предохранитель вентилятора охлаждения двигателя 40А |
| 19 | Предохранитель насоса добавочного воздуха продувки катализаторов 50А |
p, blockquote 25,0,0,0,1 —>
Остались вопросы? Задавайте их в комментарии.
Источник статьи: http://vsepredohraniteli.ru/opel/omega-b.html
Блок в салоне
Он находится в нижней части приборной панели за защитной крышкой.
Обозначение на крышке
Фото — схема
Описание
| 1 | 30А Электропривод сиденья водителя — P/SEAT DRV |
| 2 | 25А Омыватель фар — H/LP WASHER |
| 3 | 25А Электро стекло подъемники (правая сторона) — P/WDWRH |
| 4 | 10А Электропривод замка двери задка — T/GATE OPEN |
| 5 | 25А Электро стекло подъемники (левая сторона) — P/WDWLH |
| 6 | 20А Центральный замок — DR LOCK |
| 7 | 20А Запасной — SPARE |
| 8 | 20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2 |
| 9 | 20А Электропривод сиденья водителя — P/SEAT ASS |
| 10 | 15А Стеклоочиститель окна двери задка — RR WIPER |
| 11 | 7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3 |
| 12 | 15А Обогрев передних сидений — S/HEATER FRT |
| 13 | 10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC |
| 14 | 7,5А Кондиционер — A/CON |
| 15 | 7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2 |
| 16 | 10А Обогрев наружных зеркал, кондиционер — HTD MIRR |
| 17 | 7,5А Освещение салона — INTERIOR LAMP |
| 18 | 7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2 |
| 19 | 7,5А Противоугонная сигнализация — B/HORN |
| 20 | 20А Электропривод люка в крыше — SUNROOF |
| 21 | 10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2 |
| 22 | 15А Обогрев рулевого колеса — HTDSTRG |
| 23 | 20А Блок предохранителей и реле в моторном отсеке — IG1 |
| 24 | 25А Стеклоочиститель ветрового окна, датчик дождя — WIPER |
| 25 | 7,5А Иммобилизатор — MEMORY 2 |
| 26 | 7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1 |
| 27 | 10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH |
| 28 | 7,5А Комбинация приборов, часы — CLUSTER |
| 29 | 7,5А Электро усилитель рулевого управления — POWER STEERING |
| 30 | 7,5А Резерв — SPARE |
| 31 | 7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START |
| 32 | 15А Аудиосистема, часы — MULTI MEDIA |
| 33 | 10А Резерв — SPARE |
| 34 | 25А Система доступа в автомобиль без ключа — PDM 1 |
| 35 | 15А Передняя электрическая розетка — P/OUTLET 1 |
| 36 | 7,5А Комбинация приборов — A/BAG IND |
| 37 | 10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1 |
| 38 | 15А Система пассивной безопасности SRS — A/BAG |
За прикуриватель отвечает предохранитель 8 на 20А.
Основной блок
Главный блок предохранителей и реле находится в левой части подкапотного пространства.
Пример расположения
Схема с крышки блока
Фото — схема
Обозначение предохранителей
| 1 | 25А Резерв — SPARE |
| 2 | 7,5А Резерв — SPARE |
| 3 | 10А Свет заднего хода — B/UPLP |
| 4 | 15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4 |
| 5 | 10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3 |
| 6 | 15A Электронный блок управления АКП, стоп-сигналы — TCU2 |
| 7 | 10А Резерв — SPARE |
| 8 | 15А Резерв — SPARE |
| 9 | 20А Резерв — SPARE |
| 10 | 15A Топливный насос — F/PUMP |
| 11 | 15A Электронный блок управления двигателем — ECU3 |
| 12 | 15A Звуковые сигналы — HORN |
| 13 | 10A Топливный насос — INJECTOR |
| 14 | 10A Электронный блок управления двигателем — ECU2 |
| 15 | 20A Катушки зажигания — IGN COIL |
| 16 | 10A Стартер, система изменения фаз газораспределения — ECU9 |
| 17 | 20A Электронный блок управления двигателем — ECU1 |
| 18 | 10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8 |
| 19 | 15F Обогрев ветрового стекла — DEICER |
| 20 | 15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP |
| 21 | 20A Электронный блок управления двигателем — TCU1 |
| 22 | 40A Электронный блок управления АКП — DCT1 |
| 23 | 40A Предохранители №10-18 — EMS |
| 24 | 50А Блок предохранителей в салоне — B+3 |
| 25 | 50А Электро вентилятор отопителя — BLOWER |
| 26 | 10А Кондиционер — A/CON |
| 27 | 10А Датчик дождя — WIPER FRT |
| 28 | 40А Обогрев заднего стекла — RRHTD |
| 29 | 40А Выключатель зажигания, блок предохранителей в салоне — IG1 |
| 30 | 40А Электронный блок управления АКП — DCT2 |
| 31 | 30А Электропривод стояночного тормоза — EPB1 |
| 32 | 30А Электропривод стояночного тормоза — EPB1 |
| 33 | 40А Электро вентилятор радиатора системы охлаждения — C/FAN |
Блоки в салоне Kia Cerato 3
Блок предохранителей
Он находится под панелью приборов, со стороны водителя.
Схема
Описание
| 1 | 30A POWER SEAT DRIVER Блок сиденья водителя (электропривод сиденья, поясничная опора) |
| 2 | 25А SPARE Резерв |
| 3 | 25А POWER WINDOW RH Интеллектуальная распределительная коробка (реле правого электро стекло подъемника) |
| 4 | 10А TRUNK Интеллектуальная распределительная коробка (реле крышки багажника) |
| 5 | 25А POWER WINDOW LH Интеллектуальная распределительная коробка (реле левого электро стекло подъемника) |
| 6 | 20А DOOR LOCK Интеллектуальная распределительная коробка (реле блокировки дверей, реле разблокирования дверей) |
| 7 | 20А SPARE Резерв |
| 8 | 20А CIGARETTE LIGHTER Прикуриватель и розетка питания |
| 9 | 20А SEAT HEATER REAR Резерв |
| 10 | 10А MODULE8 ВСМ, ЭБУ электронных ключей |
| 11 | 7.5А SPARE Резерв |
| 12 | 15А SPARE Резерв |
| 13 | 10А MODULE1 ЭБУ электронных ключей, ВСМ, цифровые часы, аудиосистема, аудиовизуальное головное устройство с навигацией, регулятор наружных зеркал с электроприводом |
| 14 | 7.5А AIR CON ЭБУ кондиционера, ионизатор на комбинации приборов, Реле вентилятора, реле бензина с ПТК |
| 15 | 7.5 А MODULE5 Верхний люк, ЭБУ CCS сиденья водителя, модуль обогревателя сиденья пассажира, Обогреватель заднего сиденья |
| 16 | 10A HEATED MIRROR ЭБУД, ЭБУ кондиционера, Наружное зеркало |
| 17 | 7.5A INTERIOR LAMP Плафон освещения багажника, лампа направленного освещения на стороне водителя, лампа направленного освещения на стороне пассажира, лампа перчаточного ящика, лампа левого/правого солнцезащитного козырька, плафон освещения салона, лампа потолочной консоли, подсветка замка зажигания и датчик открытия двери (без электронных ключей) |
| 18 | 7.5A MODULE6 Переключатель спортивного режима, Блокировка ключа |
| 19 | 7.5A PDM2 «С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 20 | 20A SUNROOF Верхний люк |
| 21 | 10A MODULE2 Электрохромное зеркало заднего вида, многофункциональный диагностический разъем, регулятор корректора фар, ЭБУ кондиционера, левый/ правый привод корректора фар, ЭБУ CCS водителя, модуль IMS водителя, модуль обогревателя сиденья пассажира |
| 22 | 15A HEATED STEERING Обогреватель рулевого колеса |
| 23 | 20A IG1 Без электронных ключей: блок реле и предохранителей моторного отсека (предохранитель — БУТ 1, ЭБУ 3, АБС 3) |
| 24 | 25A WIPER FRONT Электродвигатель очистителя ветрового стекла, блок реле и предохранителей моторного отсека (реле стеклоочистителя), многофункциональный переключатель |
| 25 | 7.5A SPARE Резерв |
| 26 | 7.5A MEMORY Модуль IMS водителя, наружная ручка электронного ключа на стороне водителя, наружная ручка электронного ключа на стороне пассажира, ВСМ, модуль контроля давления в шинах, датчик автоматического управления осветительными приборами и фотоэлемент, комбинация приборов, разъем канала передачи данных, многофункциональный диагностический разъем, цифровые часы, ЭБУ кондиционера |
| 27 | 10A MODULE7 Блок реле ICM, (реле звукового сигнала указателя поворотов, реле складывания зеркал, реле раскладывания зеркал) |
| 28 | 7.5A PDM3 С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 29 | 7.5A MDPS ЭБУ ЭУР |
| 30 | 7.5A MODULE3 Приборная панель |
| 31 | 7.5A START С охранной сигнализацией, без электронных ключей и без иммобилайзера: блок реле ICM (реле охранной сигнализации) Без охранной сигнализации или с электронными ключами или с иммобилайзером: переключатель диапазонов КПП (АКПП), блок реле и предохранителей моторного отсека (реле стартера), ЭБУ электронных ключей, ЭБУД» |
| 32 | 15A MULTIMEDIA1 Аудиосистема, аудиовизуальное головное устройство с навигацией |
| 33 | 10A BRAKE SWITCH Переключатель стоп-сигнала |
| 34 | 20A PDM1 ЭБУ электронных ключей |
| 35 | 20A POWER OUTLET FRT Розетка питания |
| 36 | 7.5A A/BAG IND Приборная панель |
| 37 | 10A MODULE4 Переключатель на передней панели, модуль контроля давления в шинах, переключатель стоп-сигнала, цифровые часы, ВСМ, задний левый датчик системы помощи при парковке (внешний/ внутренний), правый датчик системы помощи при парковке (внешний /внутренний), левый/правый передний датчик системы помощи при парковке |
| 38 | 15A A/BAG ЭБУ SRS |
Блок с реле
Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.
В зависимости от комплектации, тут могут находится следующие реле:
- управления складывания зеркал
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
- сигнализации
- TFT LCD 4.2
- и другие элементы управления
Тест цепи на короткие замыкания:
- Всё электрооборудование отключают от питания АКБ.
- Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
- Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.
В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.
Тест напряжения «на массу»:
- Отключают аккумуляторную батарею.
- Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
- Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.
При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.
Источники
- https://carpod.ru/predohraniteli-opel-vectra-b-1995-2003_2937.htm
- https://zapchasti.expert/predoxraniteli/predoxraniteli-opel-vectra-b.html
- https://avtorom.ru/opel-vectra-b-predohraniteli-i-rele/
- https://remocars.ru/opelman/vectra-b/elektrika/blok-predohraniteley-i-rele-opel-vektra-b.html
- https://vsepredohraniteli.ru/opel/vectra-b.html
- https://avtozam.com/opel/vectra/opisanie-predohraniteley/
Видео инструкция: где находится реле стартера на опель вектра
Кроме цветовой маркировки номинальная сила тока предохранителя указана на его обратной стороне. Цвет предохранителя, цветовая идентификация предохранителей по номинальной силе тока. Задний рабочий тормозной цилиндр. Односторонний клапан вакуумного усилителя тормозов.
Руководства
Антиблокировочная система тормозов ABS. Элементы антиблокировочной системы тормозов 9. Замена передних подшипников ступицы. Стабилизатор поперечной устойчивости передней подвески. Нижний рычаг передней подвески.
Замена нижнего шарнира передней подвески. Стабилизатор поперечной устойчивости задней подвески. Верхний рычаг задней подвески. Нижний рычаг задней подвески.
Промежуточный вал рулевой колонки. Замена защитных чехлов рулевой передачи. Отпустите 2 крепежные гайки и отсоедините электропроводку стартера. Выверните 2 болта и извлеките стартер из двигательного отсека вниз. Двигатели Z19DT H Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Снимите крышку двигателя , поднимите автомобиль на подъемнике и снимите защиту картера.
Это интересно: Руль на фольксваген поло: замена
Как Проверить Реле Бензонасоса Опель Вектра А
Как самому проверить реле бензонасоса
Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ.
Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля.
Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.
Читайте в этой статье
Где стоит реле бензонасоса
Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.
Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.
Признаки и симптомы неисправности реле топливного насоса
Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:
- водитель вставляет ключ в замок и включает зажигание;
- после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
- затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
- последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
- после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.
Opel Vectra B реле топливного насоса
Проверка реле бензанасоса Opel Omega A 3.0L 1989года c30ne.
Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.
Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина.
Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса.
Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.
Проверка реле бензонасоса своими руками
В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.
Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

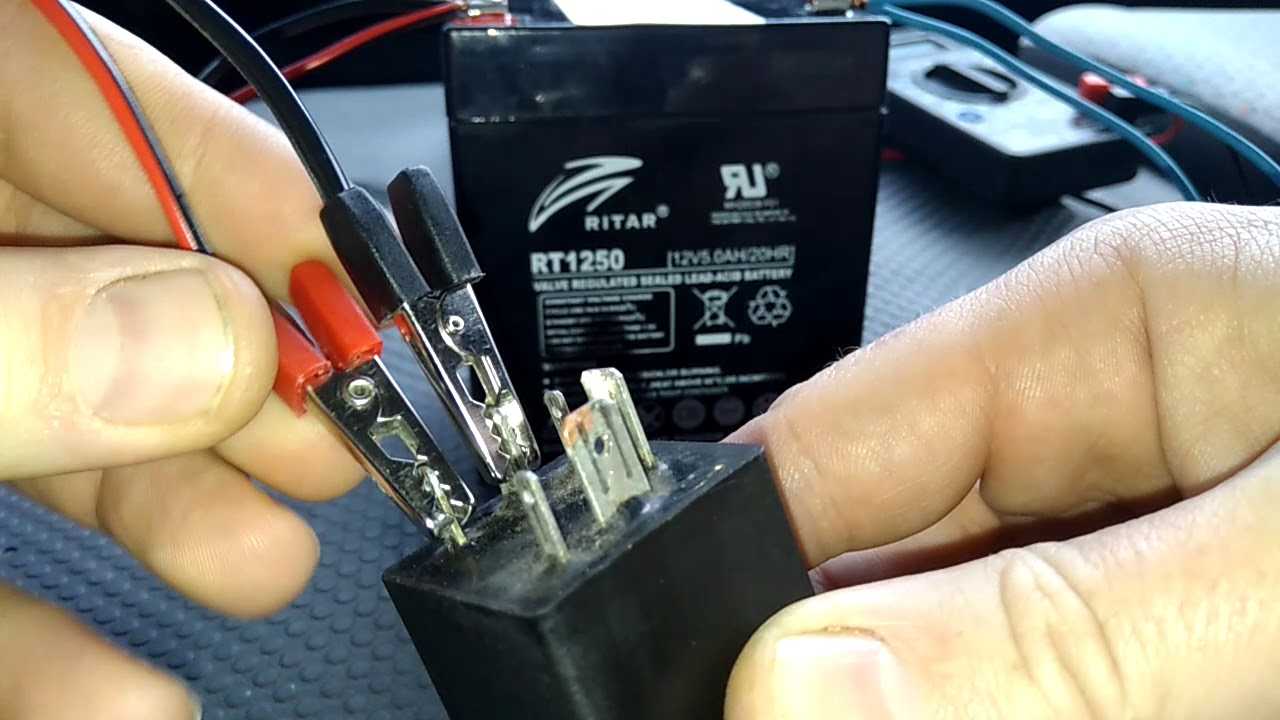

Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0.25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу
Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.
Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.
Все блоки управления
Общая схема расположения всех электронных блоков управления.
Описание
| 1 | Электронный блок управления ABS — под блоком предохранителей/ реле в моторном отсеке1 |
| 2 | Электронный блок управления кондиционером — за панелью управления отопителем |
| 3 | Дополнительный отопитель — на корпусе вентилятора отопителя |
| 4 | Аккумуляторная батарея |
| 5 | Диагностический разъем (DLC) |
| 6 | Блок управления многофункциональным цифровым дисплеем |
| 7 | Электронный блок управления двигателем (ЕСМ) |
| 8 | Электронный блок управления 4WD — на задней оси |
| 9 | Блок предохранителей/ реле, моторный отсек 1 |
| 10 | Блок предохранителей/ реле, моторный отсек 2 — Дизель |
| 11 | Блок предохранителей/ реле — приборная панель |
| 12 | Реле электродвигателя вентилятора отопителя — за вещевым ящиком |
| 13 | Резистор электродвигателя вентилятора отопителя — за вещевым ящиком |
| 14 | Блок управления свечами накаливания |
| 15 | Звуковой сигнал 1 |
| 16 | Звуковой сигнал 2 |
| 17 | Электронный блок управления иммобилайзером |
| 18 | Блок управления комбинацией приборов |
| 19 | Многофункциональный блок управления 1 — за приборной панелью-функции: Противоугонная система, Шина данных CAM , центральный замок, система поддержания скорости , с системой полной блокировки, аварийная сигнализация, фары, обогреватель заднего стекла, обогреватель лобового стекла, иммобилайзер, указатели поворота, подсветка комбинации приборов, лампы освещения салона, датчик дождя, очиститель/ омыватель заднего стекла, задние габариты, очиститель/ омыватель лобового стекла |
| 20 | Многофункциональный блок управления 2 — за комбинацией приборов- функции: Противоугонная система, контроль исправности ламп прицепа |
| 21 | Датчик температуры окружающего воздуха (автоматическое управление температурой) — за бампером |
| 22 | Блок управления системой парковки — за отделочной панелью багажного отделения |
| 23 | Блок управления усилителем рулевого управления (усилитель рулевого управления с переменным коэффициентом усиления) — за приборной панелью |
| 24 | Блок управления электроприводом люка — за потолочной панелью |
| 25 | Электронный блок управления SRS — под центральной консолью |
| 26 | Электронный блок управления трансмиссией (ТСМ) — за приборной панелью |
Предохранители и реле под капотом
Монтажный блок находится в задней части подкапотного пространства.
Вариант 1
- Реле 1 электродвигателя вентилятора конденсатора кондиционера
- Реле 2 электродвигателя вентилятора конденсатора кондиционера
- Реле электро двигателя вентилятора системы охлаждения
- Реле 3 электродвигателя вентилятора конденсатора кондиционера
Вариант 2
Схема
Назначение
- Предохранитель стеклоомывателей фар головного света
- Реле стеклоомывателей фар головного света
- Реле звукового сигнала
- Предохранитель звукового сигнала
Вариант 3
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле электродвигателя вентилятора конденсатора кондиционера -дизель |
| 3 | Реле звукового сигнала |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| F1 | (30A) Звуковые сигналы |
| F2 | (10A) Выключатель компрессора кондиционера |
Отдельно, в правой части, может быть расположен электронный блок управления АБС.

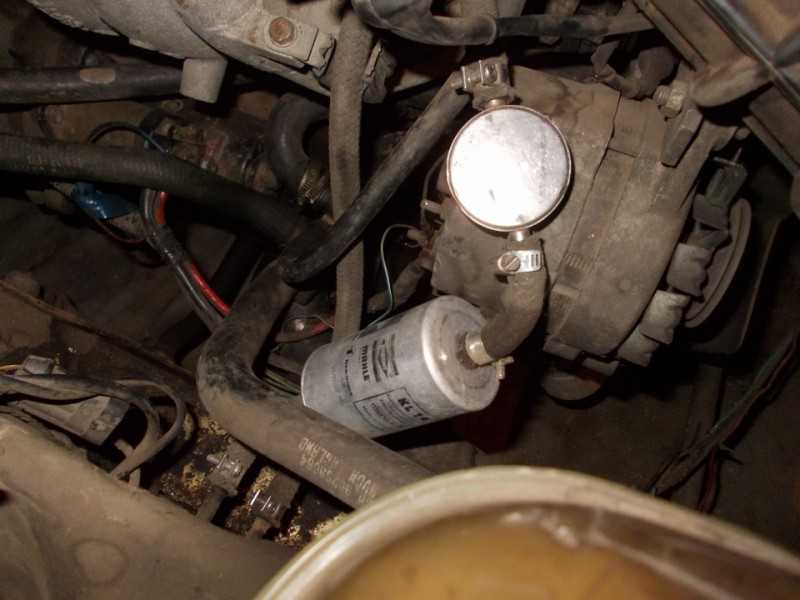

Опель омега где стоит реле бензонасоса. Опель омега а реле зажигания
Из других тем сказали что под капотом. Но при ее извлечении машина заводится и работает нормально. Так где же стоит эта релюха?
Кто знает подскажите, если есть возможность скиньте фото. Датчика давления топлива на ООА нет и в помине. Есть регулятор давления — стоит на топливной рампе, если машина инжекторная. Менять реле бензонасоса и, скорее всего, сам насос. Вентилятор устанавливался штатно для больших двигателей.
Ребята подскажите где находится реле стартера на омега б 98 г. 2. 5 тд
У меня тоже такая есть, ноя её выдернул, так как старый термодатчик на радиаторе сдох, а тазовский работает неправильно: Могу сделать фото блока реле, но завтра. АБС, карлсон и бензонасос. Или кто-то реле, или какой-то безумный эллектрочеловек что-то нехорошее сотворил. This site heavily depends on javascript, Please re-enable javascript to access full functionality. Техническая часть: У вас отключен Javascript, поэтому некоторые функции форума не будут работать. Кто знает подскажите, если есть возможность скиньте фото.
Или кто-то реле, или какой-то безумный эллектрочеловек что-то нехорошее сотворил. Реле бензонасоса на Омеге А всегда было под капотом.
Чего не знаю, так не знаю. Не надо ничего переделывать — машину разрабатывали далеко не глупые люди.
И то, что у Волги насос включается при включении зажигания не означает того, что так же нужно сделать и у Опеля. А у меня карлсона нет, стоит обычный механический «Карлсон», может уже кто-то снял? При осмотре авто перед покупкой перед радиатором стоял ел. Двигатель-то у тебя какой? Может, так и должно. You currently have javascript disabled.
Opel — один из родоначальников мирового автопрома, немецкая компания была образована в далеком году. Изначально это была швейная фабрика и лишь в году началось производство автомобилей. Мы обнаружили, где находится реле стартера опель омега б вы используете AdBlock Plus или другое аналогичное программное обеспечение, блокирующее рекламу и препятствующее полной загрузке страницы.
Рекомендуется для компьютеров общего пользования. Давайте вместе решим судьбу форума. Мы на «финишной прямой».
Схема расположения предохранителей и реле опель омега б, а так же их назначение. Блок реле в моторном отсеке opel omega b.
Реле автоматического регулятора высоты задней подвески Реле прерывистого режима работы очистителя заднего стекла Реле прерывистого режима работы очистителя и омывателя ветрового стекла Реле обогревателей зеркал заднего вида. На некоторых моделях дополнительная коробка реле размещена в где находится реле стартера опель омега б заднем углу моторного отсека фото. Назначение плавких предохранителей приведены в Спецификациях. Аналогичная информация содержится на обратной стороне крышки блока предохранителей.
Съемник для извлечения плавкого предохранителя и где находится реле стартера опель омега б плавкие предохранители находятся в правом нижнем углу блока. При замене плавкого предохранителя предварительно обесточьте цепь. Если новые предохранители при включении зажигания сразу же перегорают, найдите и устраните причину.
