Записаться КонтактыБлок реле и предохранителей под капотом:1 – предохранитель 100А цепи генератора; 2 – предохранитель 50А комплексный (цепей электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ); 3 – предохранитель 30А цепи ламп головного и габаритного света; 4 – предохранитель 20А цепи блока управления двигателем; 5 – предохранитель 30А цепи пуска двигателя и катушек зажигания; 6 – предохранитель 20А цепи вентилятора радиатора системы охлаждения двигателя; 7 – разъем электропроводки; 8 – реле вентилятора отопителя; 9 – реле звукового сигнала; 10 – предохранитель 10А цепи лампы освещения салона; 11 – предохранитель 10А цепи головного устройства системы звуковоспроизведения; 12 – реле 2 вентилятора теплообменника конденсатора системы кондиционирования; 13 – реле муфты компрессора кондиционера; 14 -гнездо реле противотуманных фар; 15 – резервное гнездо предохранителя; 16 – предохранитель 15А регулятора холостого хода и датчика положения распределителного вала; 17 – предохранитель 10А цепи блока управления двигателем; 18 – реле вентилятора радиатора системы охлаждения двигателя; 19 – предохранитель 10А цепи включения кондиционера; 20 – реле 1 вентилятора теплообменника конденсатора системы кондиционирования; 21 – предохранитель 10А цепи блока управления двигателем; 22 – предохранитель 10А цепи муфты компрессора кондиционера; 23 -предохранитель 10А цепи звукового сигнала; 24 – предохранитель 15А цепи противотуманных фар; 25 – предохранитель 10А цепи правой лампы головного света; 26 – предохранитель 10А цепи левой лампы головного света; 27 – предохранитель 10А цепи ламп габаритного света правого борта автомобиля; 28 – предохранитель 10А цепи ламп габаритного света левого борта автомобиля; 29 – реле ламп габаритного света; 30 – резистор предварительного возбуждения генератора; 31 – реле стартера; 32 – предохранитель 20А цепи вентилятора теплообменника конденсатора системы кондиционирования; 33 – предохранитель 30А цепи электростеклоподъемников; 34 – предохранитель 30А цепи блока управления АБС; 35 – гнездо реле постоянно включенного ближнего света; 36 – реле топливного насоса; 37 – предохранитель 30А цепи блока управления АБС; 38,39 – гнездо диода; 40 – предохранитель 30А цепи вентилятора отопителя. Предохранители в салоне (у левой ноги внизу):1 – предохранитель 10А цепи указателей поворота; 2 – предохранитель 10А цепей АБС, контрольных ламп в комбинации приборов; 3 – предохранитель 10А цепи комбинации приборов; 4 – предохранитель 15А цепи подушки безопасности; 5 – предохранитель 10А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач; 6 – предохранитель 10А цепи электрического привода блокировки двери (ЦЗ); 7 – предохранитель 10А цепи аварийной сигнализации; 8 – предохранитель 10А цепи сигналов торможения; 9 – предохранитель 20А цепи обогрева заднего стекла; 10 – предохранитель 10А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях; 11 – предохранитель 20А цепи очистителя и омывателя ветрового стекла; 12 – предохранитель 10А цепи обогрева сиденья (опция); 13 – предохранитель 10А цепи АБС; 14 – резервное гнездо предохранителя; 15 – предохранитель 15А цепи прикуривателя; 16 – предохранитель 10А цепи наружных зеркал с электроприводом; 17 – предохранитель 10А цепи кондиционера; 18 – резервное гнездо предохранителя. Блок реле в салоне (за маленьким бардачком, вид снизу):1 – реле электронного распределения тормозных усилий (EBD); 2 – реле противотуманного света в задних фонарях; 3 – главное реле системы управления двигателем (для наглядности крепление отсоединено); 4 – реле ламп головного света; 5 – реле очистителя и омывателя ветрового стекла; 6 – реле АБС; 7 – реле электростеклоподъемников; 8 – реле обогрева заднего стекла; 9 – реле звукового сигнализатора; 10 – реле указателей поворота и аварийной сигнализации. Еще одно проблемное место с перемычками о котором многие и не догадываются. Блочок перемычек прячется между крылом и блоком предохранителей. Чтоб до него добраться нужно выкрутить один болт на 10 (слева) и ослабить другой на 10 (справа) – фиолетовые стрелки.
На перемычки попадает влага и они окисляются. Указано красной стрелкой указан. Мы уже рассказывали о таком ремонте у нас на сайте.
|
Возврат к списку
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Назначение
- 11 — левый боковой датчик SRS
- 12 — инвертор DC/AC
- 13 — реле инвертора (до 10.1997 г.)
- 14 — реле электропривода люка
- 15 — правый боковой датчик SRS
- 16 — электронный блок управления системой навигации (с 12.1999 г.)
- 17 — реле очистителя заднего стекла
- 18 — электронный блок управления двигателем
- 19 — центральный монтажный блок
- 20 — реле управления замками дверей
- 21 — интегрированное реле
- 22 — блок реле №1
- 23 — реле разъема подключения дополнительного электрооборудования
- 24 — блок предохранителей
- 25 — правый кронштейн крепления разъемов
- 26 — монтажный блок под приборной панелью в салоне
- 27 — реле обогревателя лобового стекла (антиобледенителя щеток)
- 28 — реле корректора фар (с 12.1999 г.)
- 29 — блок управления блокировкой селектора АКПП
- 30 — датчик замедления (ABS) (модели с VSC)
- 31 — датчик замедления (ABS, модели 4WD); датчик бокового перемещения (модели с VSC)
- 32 — центральный датчик SRS
- 33 — реле отопителя
- 34 — левый кронштейн крепления разъемов
- 35 — реле топливного насоса
- 36 — блок предохранителей (ЗС-ТЕ с 12.1999 г.)
- 37 — электронный блок управления ABS, TRC и VSC.
Блок предохранителей
В салоне блок предохранителей находится под панелью приборов со стороны водителя за защитной крышкой.
Пример схемы с крышки блока
Схема
Описание
| 1 | 5А DEFOG / IDLE-UP — Система повышения частоты вращения холостого хода, электронный блок управления двигателем |
| 2 | 30А DEFOG — Обогреватель заднего стекла |
| 3 | 15А ECU — IG — Анти блокировочная система тормозов, система блокировки переключения передач |
| 4 | 10А TAIL — Передние и задние габариты, подсветка номерного знака |
| 5 | 5А STARTER — Стартер, блок управления двигателем |
| 6 | 5А IGNITION — Зажигание, Электронный блок управления двигателем |
| 7 | 10А TURN — Указатели поворотов |
| 8 | 20А WIPER — Стеклоочистители и омыватели |
| 9 | 15А METER — Комбинация приборов |
| 10 | 7,5А PANEL — Подсветка комбинации приборов и выключателей |
| 11 | 15А LIGHTER / RADIO — Электропривод боковых зеркал, прикуриватель, часы, магнитола |
| 12 | 15А FOG — Передние противотуманные фары |
| 13 | 30А DOOR — Центральный замок |
| 14 | 15А STOP — Стоп-сигналы |
С обратной стороны блока могут крепится некоторые реле.
- Главное силовое реле
- Реле габаритов
- Реле обогревателя заднего стекла
Дополнительные элементы
Отдельно, ближе к левой стоке могут крепится некоторые дополнительные предохранители.
Схема
Обозначение
- 15A FR DEF — Обогрев щёток стеклоочистителя
- 15А ACC SOCKET — Дополнительные розетки
А в панели с левой стороны: 1 20A F/HTR — Подогрев топлива
Размер предохранителей Хендай Крета
В Хендай Крета используются предохранители разной емкости – от 10 и до 30А в салонном блоке. Для замены используются флажковые плавкие предохранители Mini Fuse.
Оригинальные предохранители покупать смысла не вижу, так как они продаются штучно и стоят дорого. А вот купить набор недорогих неоригинальных предохранителей вполне можно. Хорошо подходят следующие варианты:
- Fortluft FUS01K
- Auto-gur AGFL10A
Стоимость набора из 10 таких предохранителей разного номинала составляет примерно 100-120 рублей.
В подкапотном пространстве также используются флажковые предохранители Micro от 10 и до 25А. Кроме этого в блоке под капотом есть еще и силовые картриджные предохранители MIDI от 30 до 50А. Также есть один большой предохранитель на 60А аналогичного картриджного типа.
Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Назначение
- датчик абсолютного давления во впускном коллекторе (4S-FE)
- датчик абсолютного давления во впускном коллекторе (1G-FE с 08.1998 г.)
- датчик абсолютного давления во впускном коллекторе (1G-FE до 08.1998 г.)
- датчик абсолютного давления во впускном коллекторе (1JZ-GE, 2JZ-GE)
- датчик давления наддува (2L-TE)
- блок реле в моторном отсеке (R/B) (2JZ-GE с VSC)
- блок реле в моторном отсеке (R/B №2) (кроме 1G-FE)
- блок плавких вставок
- монтажный блок №2 (J/B №2)
- левый передний датчик SRS (с 08.1998 г.)
- резистор топливного насоса
- правый передний датчик SRS (с 08.1998 г.)
- блок реле в моторном отсеке (R/B)
Блок предохранителей и реле
Расположен с левой стороны, рядом с аккумулятором и может состоять и нескольких отделов: (8) блок плавких вставок, (9) монтажный блок и (13) блок реле.
Фото пример исполнения
Схема
Расшифровка
| 1 | 15A DOME — Освещение салона, часы |
| 2 | 15A HEAD(RH) — Правая фара*1 |
| 3 | 20A DOOR SUB — Центральный замок |
| 4 | 25A RADIO №1 — Магнитола, многофункциональный дисплей |
| 5 | 15A HEAD (LH) — Левая фара*1 |
| 6 | 10A HORN — Звуковой сигнал |
| 7 | 20A EFI*4 — Электронный блок управления двигателем |
| 8 | 20A AM2 — Электронный блок управления двигателем |
| 9 | 15A HAZARD — Аварийная сигнализация |
| 10 | 7,5A ALT SENCING — Генератор |
| 11*3 | 15A HEAD RH (HI) — Правая фара (дальний свет) |
| 12*4 | 15A HEAD RH (LO) — Правая фара (ближний свет) |
| 13*4 | 30A FAN №2 — Электродвигатель вентилятора |
| 14*4 | 30A FAN №1 — Электродвигатель вентилятора |
| 13*4 | 30A RDI FAN — Электродвигатель вентилятора |
| 14*5 | 20A TEMS — Система изменения жесткости амортизаторов (TEMS) |
| 14*6 | 20A FUEL HTR — Подогреватель топлива |
*1 — Комплектации TOURER-V и TOURERS: — левая фара (дальний свет); — левая фара (ближний свет);*2 — Модели с дизельным двигателем “ECD»,*3 — Комплектации TOURER-V и TOURERS,*4 — Комплектации TOURER-V, TOURERS и TOURER,*5 — Комплектация GRANDE-G,*6 — Только модели с дизельными двигателями.
Реле
Описание реле
- Реле отопителя
- Реле электромагнитной муфты компрессора кондиционера
- Реле выключатель топливного насоса
- Реле IGN
- Реле звукового сигнала
- Главное реле системы впрыска топлива
- Реле IGN
- Реле стартера
- Реле электромагнитных клапанов ABS
- Реле электронасоса АБС
- Реле топливного насоса
- Реле фар
- Реле свечей накаливания
- Реле вентилятора
- Реле вентилятора
- Реле э/м пред пускового клапан SPV
Есть чем дополнить — пишите в комментарии.
Блоки в салоне
Расположение
Схема расположения
Описание
- Блок управления навигацией
- Реле отопителя
- Блок реле
- Блок предохранителей
- Реле указателей поворота (аварийная сигнализация)
- Распределительный блок
- Блок управления кондиционером (без навигации)
- Блок управления противоугонной системой
- Блок сетевого шлюза
- Компьютер транспондера ключа
- Блок управления электрооборудованием кузова
- Распределительный блок
- Блок управления двигателем
- Блок управления кондиционером (при наличии навигации)
- Блок блокировки селектора коробки передач
- Центральный блок подушек безопасности
- Усилитель транспондера ключа
Блок предохранителей
Он находится в нижней части панели приборов.
Схема
Обозначение
| 1 | 7,5A IGN — 2001-2003: Комбинация приборов, система подушек безопасности SRS |
| 10A IGN — 2004-2007: Комбинация приборов, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации переднего пассажира | |
| 2 | 7,5A RADIO NO.2 — Аудио система, блокировка селектора коробки передач, навигация, развлекательная система для задних пассажиров, кондиционер, блок управления электрооборудованием кузова |
| 3 | 15A CIG — Прикуриватель |
| 4 | 20A D RR DOOR — 2001-2003: Стеклоподъемник |
| 20A D RR DOOR — 2004-2007: Стеклоподъемник | |
| 5 | 15A PWR OUTLET — 2001-2003: Розетки |
| 15A PWR OUTLET — 2004-2007: Розетки | |
| 6 | 10A FR FOG — 2001-2003: Передний противотуманный свет |
| 20A FR FOG — 2004-2007: Передний противотуманный свет | |
| 7 | 15A SRS-IG — 2001-2003: Система подушек безопасности SRS |
| 8 | 15A ECU-IG — 2001-2003: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, круиз-контроль, аварийная сигнализация, система запуска |
| 10A ECU-IG — 2004-2007: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, система запуска | |
| 9 | 25A WIPER — Стеклочиститель и омыватель |
| 10 | 20A P RR DOOR — 2001-2003: Стеклоподъемник |
| 20A P RR DOOR — 2004-2007: Стеклоподъемник | |
| 11 | 25A P FR DOOR — 2001-2003: Стеклоподъемник, освещение в дверях, центральный замок |
| 25A D FR DOOR — 2004-2007: Стеклоподъемник, освещение в дверях, центральный замок | |
| 12 | 20A S/ROOF — Люк |
| 13 | 15A HEATER — 2001-2003: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов |
| 10A HEATER — 2004-2007: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов | |
| 14 | 7,5A IG1 — Лампы заднего хода, VSC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогрев зеркал, центральный замок, навигация, блок управления электрооборудованием кузова |
| 15 | 15A RR WIP — Задний стеклоочиститель |
| 16 | 20A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, освещение прицепа, блок управления электрооборудованием кузова |
| 17 | 7,5A OBD — Диагностический разъем |
| 18 | 15A SEAT HTR — Подогрев сидений |
| 19 | 15A IG2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, система запуска |
| 20 | 20A WASHER — Омыватель стекла, индикатор низкого уровня омывающей жидкости |
| 21 | 7,5A RR FOG — Задний противотуманный свет |
| 22 | 20A FR DEF — Кондиционер, обогрев зеркал |
| 23 | 20A D FR DOOR — 2001-2003: Стеклоподъемник, освещение в дверях |
| 20A D FR DOOR — 2004-2007: Стеклоподъемник, освещение в дверях, блок управления электрооборудованием кузова | |
| 24 | 10A TAIL — Габаритный свет, освещение номерного знака, подсветка панели приборов |
| 25 | 7,5A PANEL — Подсветка панели приборов, освещение прицепа |
| 26 | 40A AM1 — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 27 | 30A POWER — Сиденья с электроприводом |

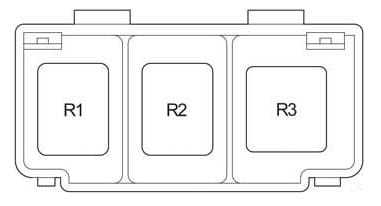

С обратной стороны блока могут крепится некоторые реле.
Схема
Назначение
| R1 | Габаритный свет |
| R2 | Противотуманный свет |
| R3 | Вспомогательное реле (ACC) |
Схема
Расшифровка
| R1 | Топливный насос (Circuit Opening) |
| R2 | Подогрев сидений |
| R3 | Обогрев зоны покоя щеток |
Дополнительные элементы
Схема
Описание
- Блок управления люком
- Распределительный блок
- Блок управления развлекательной системой для задних пассажиров (без заднего отопителя)
- Блок управления центральным замком
- Реле заднего отопителя
- Аудио усилитель
- Блок управления развлекательной системой для задних пассажиров
- Блок управления стекло подъемниками
