Фольксваген крафтер предохранители и реле

Блоки в салоне

Расположение

Схема расположения

Описание

1. Блок управления навигацией
2. Реле отопителя
3. Блок реле
4. Блок предохранителей
5. Реле указателей поворота (аварийная сигнализация)
6. Распределительный блок
7. Блок управления кондиционером (без навигации)
8. Блок управления противоугонной системой
9. Блок сетевого шлюза
10. Компьютер транспондера ключа
11. Блок управления электрооборудованием кузова
12. Распределительный блок
13. Блок управления двигателем
14. Блок управления кондиционером (при наличии навигации)
15. Блок блокировки селектора коробки передач
16. Центральный блок подушек безопасности
17. Усилитель транспондера ключа

Блок предохранителей

Он находится в нижней части панели приборов.

Схема

Обозначение

1	7,5A IGN — 2001-2003: Комбинация приборов, система подушек безопасности SRS
10A IGN — 2004-2007: Комбинация приборов, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации переднего пассажира
2	7,5A RADIO NO.2 — Аудио система, блокировка селектора коробки передач, навигация, развлекательная система для задних пассажиров, кондиционер, блок управления электрооборудованием кузова
3	15A CIG — Прикуриватель
4	20A D RR DOOR — 2001-2003: Стеклоподъемник
20A D RR DOOR — 2004-2007: Стеклоподъемник
5	15A PWR OUTLET — 2001-2003: Розетки
15A PWR OUTLET — 2004-2007: Розетки
6	10A FR FOG — 2001-2003: Передний противотуманный свет
20A FR FOG — 2004-2007: Передний противотуманный свет
7	15A SRS-IG — 2001-2003: Система подушек безопасности SRS
8	15A ECU-IG — 2001-2003: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, круиз-контроль, аварийная сигнализация, система запуска
10A ECU-IG — 2004-2007: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, система запуска
9	25A WIPER — Стеклочиститель и омыватель
10	20A P RR DOOR — 2001-2003: Стеклоподъемник
20A P RR DOOR — 2004-2007: Стеклоподъемник
11	25A P FR DOOR — 2001-2003: Стеклоподъемник, освещение в дверях, центральный замок
25A D FR DOOR — 2004-2007: Стеклоподъемник, освещение в дверях, центральный замок
12	20A S/ROOF — Люк
13	15A HEATER — 2001-2003: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов
10A HEATER — 2004-2007: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов
14	7,5A IG1 — Лампы заднего хода, VSC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогрев зеркал, центральный замок, навигация, блок управления электрооборудованием кузова
15	15A RR WIP — Задний стеклоочиститель
16	20A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, освещение прицепа, блок управления электрооборудованием кузова
17	7,5A OBD — Диагностический разъем
18	15A SEAT HTR — Подогрев сидений
19	15A IG2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, система запуска
20	20A WASHER — Омыватель стекла, индикатор низкого уровня омывающей жидкости
21	7,5A RR FOG — Задний противотуманный свет
22	20A FR DEF — Кондиционер, обогрев зеркал
23	20A D FR DOOR — 2001-2003: Стеклоподъемник, освещение в дверях
20A D FR DOOR — 2004-2007: Стеклоподъемник, освещение в дверях, блок управления электрооборудованием кузова
24	10A TAIL — Габаритный свет, освещение номерного знака, подсветка панели приборов
25	7,5A PANEL — Подсветка панели приборов, освещение прицепа
26	40A AM1 — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
27	30A POWER — Сиденья с электроприводом

С обратной стороны блока могут крепится некоторые реле.

Схема

Назначение

R1	Габаритный свет
R2	Противотуманный свет
R3	Вспомогательное реле (ACC)

Схема

Расшифровка

R1	Топливный насос (Circuit Opening)
R2	Подогрев сидений
R3	Обогрев зоны покоя щеток

Дополнительные элементы

Схема

Описание

1. Блок управления люком
2. Распределительный блок
3. Блок управления развлекательной системой для задних пассажиров (без заднего отопителя)
4. Блок управления центральным замком
5. Реле заднего отопителя
6. Аудио усилитель
7. Блок управления развлекательной системой для задних пассажиров
8. Блок управления стекло подъемниками

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

4. Система рециркуляции отработавших газов

Принцип действия

При холодном запуске (температура охлаждающей жидкости: +5 °C … +33 °C) система подачи вторичного воздуха в течение 100 секунд подает за выпускные клапаны воздух. За счет этого отработавшие газы обогащаются кислородом, происходит вторичное дожигание и, таким образом, сокращается фаза прогрева катализатора. Процесс управляется блоком управления Motronic (J220) через реле насоса вторичного воздуха (J299) к клапану подачи вторичного воздуха ((N112) перепускной клапан) и комбинированному клапану. В дополнении к этому после каждого последующего запуска двигателя (при температуре двигателя до 96 °C) система подачи вторичного воздуха включается на холостом ходу на 10 секунд и тестируется самодиагностикой. При этом должно работать лямбда-регулирование.

Составные элементы

1. Комбинированный клапан.
2. Кронштейн.
3. Прокладка (заменять новой после каждого демонтажа).
4. Резиновая опора.
5. Кронштейн.
6. Клапан подачи вторичного воздуха (N112).
7. Обратный клапан.
8. От вакуум-ресивера.
9. К усилителю тормозов.
10. Болт, момент затяжки 6 Н·м.
11. Разъем для подключения воздушной магистрали.
12. Штекер.
13. К перепускному клапану турбонагнетателя (N249).
14. К вакуумному блоку на турбонагнетателе.
15. Болт, момент затяжки 10 Н·м.
16. Уплотнительное кольцо круглого сечения (при повреждении заменить новым).
17. Напорный шланг.
18. Двигатель для насоса вторичного воздуха (V101).
19. К воздушному фильтру.
20. Рукав воздухозаборника.
21. Штекер.
22. Кронштейн.
23. Шумоизолирующее кольцо.
24. Защитное кольцо.
25. Болт, момент затяжки 10 Н·м.
26. Соединительная трубка.
27. Уголок.
28. Напорная труба.
29. Болт, момент затяжки 6 Н·м.
30. Болт, момент затяжки 10 Н·м.
31. Прокладка (заменять новой после каждого демонтажа).

Проверка комбинированного клапана

1. Отсоединить вакуумный шланг от комбинированного клапана (стрелка) и подключить ручной вакуумный насос с принадлежностями (V.A.G 1390).

Примечание: При следующей проверке не использовать сжатый воздух!

2. Отсоединить напорный шланг (стрелка) от электродвигателя насоса вторичного воздуха и подуть в него. Комбинированный клапан должен быть закрыт.

3. Задействовать ручной вакуумный насос. Клапан должен открыться.

4. Если комбинированный клапан не открывается: заменить комбинированный клапан.

Проверка клапана подачи вторичного воздуха

1. Отсоединить вакуумный шланг от комбинированного клапана (стрелка) (см. рисунок выше).

2. Запустить двигатель и оставить работать на холостых оборотах. Когда включается электродвигатель насоса вторичного воздуха, на конце вакуумного шланга чувствуется разрежение.

3. Если разрежение отсутствует:

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

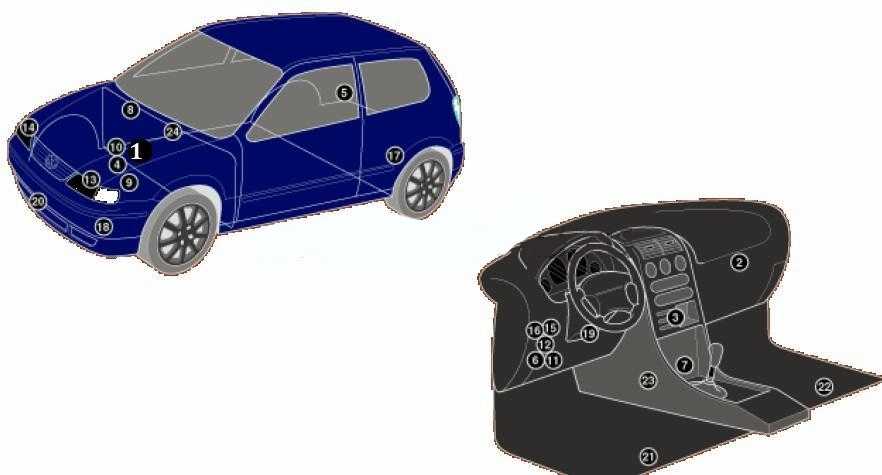

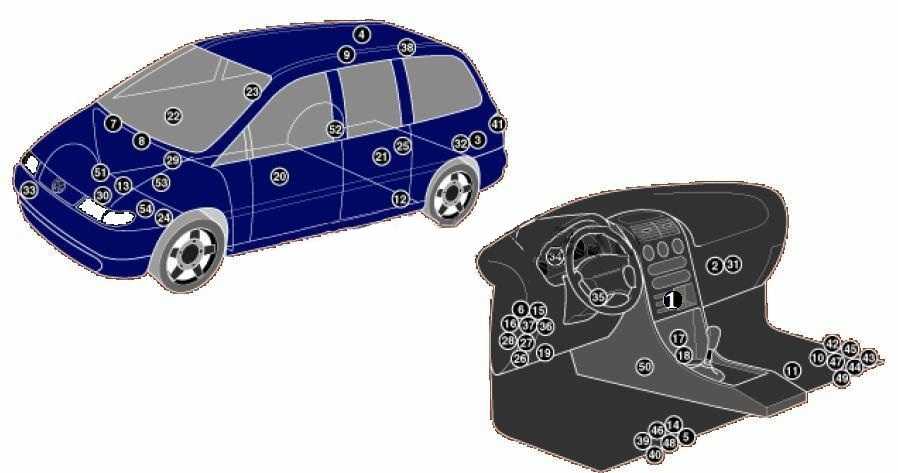

Общее расположение блоков управления

Схема

Описание

1	Электронный блок управления ABS
2	Резистор электродвигателя вентилятора отопителя/кондиционера-в блоке отопителя
3	Блок управления кондиционером/отопителем
4	Аккумуляторная батарея
5	Блок управления центральным замком-в правой части багажного отделения
6	Диагностический разъем (DLC)—>08/99
7	Диагностический разъем (DLC)-09/99> -за пепельницей
8	Электронный блок управления двигателем — на резонаторе системы впуска
9	Блок управления электродвигателем вентилятора системы охлаждения
10	Блок предохранителей реле, моторный отсек
11	Блок предохранителей реле, приборная панель 1
12	Блок предохранителей реле, приборная панель 2
13	Блок управления ксеноновыми фарами (лев.)
14	Блок управления ксеноновыми фарами (прав.)
15	Блок управления свечами накаливания -около блока предохранителей, реле приборной панели 2
16	Реле свечей накаливания-около блока предохранителей, реле приборной панели 2
17	Блок управления корректором фар-в левой части багажного отделения
18	Звуковой сигнал — за бампером
19	Электронный блок управления иммобилайзером
20	Датчик температуры окружающего воздуха
21	Блок управления подогревом сиденья водителя — под сиденьем
22	Блок управления подогревом сиденья пассажира -под сиденьем
23	Электронный блок управления SRS
24	Электронный блок управления КПП — на резонаторе системы впуска

Предохранители и реле в салоне Фольксваген Бора (Джетта 4)

Блок предохранителей размещен с торца панели управления, со стороны водителя. Для доступа необходимо снять защитную крышку, на внутренней стороне которой есть схема предохранителей в блоке.

Схема блока предохранителей Фольксваген Бора (Джетта 4)

Описание

F1	10А Лампа освещения вещевого ящика, электрообогрев зеркал
F2	10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар
F3	5А Реле противотуманных фар, регулятор освещения
F4	5А Лампы фонарей освещения номерного знака
f5	7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений
F6	5А Центральная блокировка замков и электрические стеклоподъемники
f7	10А Лампы света заднего хода
F9	5А АБС, система стабилизации движения, система управления тяговой силой
F10	15А Электронный блок управления (ЭБУ)
F11	5А Щиток приборов
F12	7,5А Питание диагностического прибора
F13	10А Лампы сигналов торможения
F14	10А Лампы освещения салона
F15	5А Щиток приборов, система стабилизации движения
F18	10А Правая фара (дальний свет)
F19	10А Левая фара (дальний свет)
F20	15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами
F21	15А Левая фара (ближний свет), левая фара (газоразрядная лампа)
F22	5А Лампа габаритною света (правая фара)
F23	5А Лампа габаритного света (левая фара)
F24	20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя
F25	25А Электровентилятор отопителя, кондиционер
F26	25А Электрообогрев заднего стекла
F27	15А Электродвигатель очистителя стекла двери багажного отделения
F28	15А Топливный насос
F29	15А Электронный блок управления, зажигание
F31	20А Автоматическая коробка передач
f32	10А Форсунки
f34	10А Система управления двигателем
F35	30А Гнездо 12 В
F36	15А Противотуманные фары
F37	10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники
F38	15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака
F39	15А Аварийная сигнализация
F40	20А Звуковой сигнал
F41	15А Предохранитель прикуривателя фольксваген бора
F42	15А Автомагнитола
f43	10А Система управления двигателем
F44	15А Обогрев сидений

Блок под капотом

Монтажный блок предохранителей и плавких вставок установлен на пластмассовом держателе над аккумуляторной батареей в моторном отсеке.

Схема

Описание

1	25А Блок управления ABS
2	30А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения
3	5А Блок управления электродвигателем вентилятора системы охлаждения
4	10А Блок управления ABS
5	5А Блок управления электропакетом
6	Резерв
SA1	150/175А Генератор
SA2	Резерв
SA3	110А Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей 4, 20, 56, реле стояночных огней, реле электропитания клеммы 30
SA4	50А Блок управления усилителя рулевого управления
SA5	40А Блок управления ABS
SA6	40А Блок управления вентилятора системы охлаждения
SA7	Резерв

Блоки под капотом

Блок с реле

Дополнительный блок реле располагается под капотом на перегородке.

Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.

Блок на крышке АКБ

Он находится на самой крышке аккумуляторной батареи.

Состоит из отдела предохранителей и плавких вставок высокой мощности.

Схема

Обозначение

S131	50А Насос вторичного воздуха
S132	50А Система управления двигателя
S133	40/50А Электродвигатель вентилятора системы охлаждения двигателя
S134	110А Электрооборудование
S138	110/150А Вывод «В+» генератора
S162	30А АБС
S163	30А АБС
S164	30А Электродвигатель вентилятора системы охлаждения двигателя

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Локации

1	Электронный блок управления кондиционером
2	Блок управления двигателем вентилятора отопителя, передний (с автоматическим регулированием температуры)
3	Блок управления электродвигателем вентилятора отопителя заднего (с автоматическим регулированием температуры)
4	Усилитель антенного сигнала — за панелью крыши
5	Блок управления противоугонной системой Блок управления центральным замком — под сиденьем водителя (^ 08/97)
6	Панель управления противоугонной системой — в многофункциональной панели управления (09/97 ^)
7	Противоугонная сигнализация — резонатор впускной системы (^ 04/00)
8	Противоугонная сигнализация — резонатор впускной системы (05/00 ^)
9	Аудио антенна — заднее правое боковое окно
10	Вспомогательная аккумуляторная батарея — под пассажирским сиденьем, если имеется
11	Реле дополнительного аккумулятора (11/98 ^) — под правым передним сиденьем
12	Блок управления дополнительным отопителем
13	Аккумуляторная батарея
14	Блок управления центральным замком — в блоке управления противоугонной системой — под сиденьем водителя (^ 08/97)
15	Блок управления центральным замком — в многофункциональном блоке управления (09/97 ^)
16	Блок управления (сигнализация) — блок предохранителей / реле 2 на панели приборов
17	Блок круиз-контроля (круиз-контроль)
18	Диагностический разъем (DLC) — ^ 04/00 — под передней пепельницей
19	Диагностический разъем (DLC) — 05/00 ^
20	Блок управления стеклоподъемником передней левой двери — дверь
21	Блок управления стеклоподъемником задний левый — дверь
22	Блок управления стеклоподъемником переднего правого — дверь
23	Блок управления правым задним стеклом — дверь
24	Блок управления двигателем вентилятора охлаждения
25	Электронный блок управления 4WD — на сцеплении
26	Блок предохранителей / реле, комбинация приборов 1 — в многофункциональном блоке управления (09/97 ^)
27	Панель блока предохранителей и реле 2
28	Панель блока предохранителей и реле 3
29	Блок предохранителей и реле, моторный отсек 1
30	Блок предохранителей и реле в моторном отсеке 2
31	Резистор электродвигателя вентилятора отопителя, передний (ручное регулирование температуры)
32	Резистор электродвигателя вентилятора отопителя, задний (ручное регулирование температуры)
33	Звуковые сигналы — за бампером
34	Блок управления иммобилайзером — за комбинацией приборов
35	Кольцевая антенна иммобилайзера — на замке зажигания
36	Реле указателя поворота — в многофункциональном блоке управления
37	Многофункциональный блок управления — в 1 блоке предохранителей / реле на приборной панели — функции: обогреватель ветрового стекла / обогреватель заднего стекла, дворники / дворники заднего стекла, указатели поворота, аварийное освещение, внутреннее освещение, электрические стеклоподъемники, центральный замок, центральное дистанционное управление замком, анти -кражная система
38	Антенна для навигационной системы, телефона
39	Контроллер системы помощи при парковке — под сиденьем водителя
40	Зуммер парковочной системы, спереди — под сиденьем водителя
41	Зуммер парковочной системы, задний — под крышкой заднего фонаря
42	Дополнительный предохранитель (30А / 40А), дополнительный аккумулятор — под правым передним сиденьем
43	Дополнительный предохранитель (30А), дополнительный отопитель (09.01 ^) — под правым передним сиденьем
44	Дополнительный предохранитель (15А), разъем питания аксессуаров 1 ^ 1/98 — 05/00) — под правым передним сиденьем
45	Дополнительный предохранитель (15А), дополнительная розетка 2 ^ 1/98 — 05/00) — под правым передним сиденьем
46	Регулятор обогрева сиденья со стороны водителя — под сиденьем водителя
47	Регулировка обогрева сиденья со стороны пассажира — под сиденьем пассажира
48	Датчик бокового удара со стороны водителя — под сиденьем водителя
49	Датчик бокового удара со стороны пассажира — под сиденьем пассажира
50	Электронный блок управления SRS
51	Датчик высоты кузова, передний — регулировка угла наклона фар на стабилизаторе поперечной устойчивости
52	Датчик высоты кузова, задний — регулировка угла наклона фар — задний правый вал
53	Электронный блок управления коробкой передач — левый моторный отсек
54	Датчик скорости автомобиля — на КПП

Блок под капотом

Данный блок реле и предохранителей размещен в воздухоприемном отсеке подкапотного пространства.

Пример исполнения

Схема

Назначение предохранителей

1	60А блок управления вентилятора радиатора, вентилятор радиатора
2	30А блок управления вентилятора радиатора, вентилятор радиатора
3	40А насоса вторичного воздуха
4	40А насоса вторичного воздуха
5	30А катушка зажигания, предохранители в блоке реле и предохранителей
6	30А катушка зажигания
7	10А форсунки цилиндра,  реле насоса системы охлаждения топлива 20А катушка зажигания
8	10А форсунки цилиндра 20А катушка зажигания
9	30А блок управления Motronic, блок управления двигателя, блок управления системы впрыска дизельного двигателя
10	10А датчик высокого давления, расходомер воздуха, блок управления климатической установки, реле подключения генератора, реле дополнительного насоса системы охлаждения, реле усилителя тормозов (3,2 л), диагностический насос топливной системы, блок управления турбонагнетателя
11	15А датчик уровня и температуры масла, блок управления Climatronic, электромагнитный клапан абсорбера, блок управления турбонагнетателя 10А блок управления климатической установки
12	5А реле насоса вторичного воздуха, реле электрического топливного насоса 10А электромагнитный клапан 1 абсорбера, регулятор,  блок управления свечей накаливания 20А термостат системы охл. двигателя с электронным управлением, датчик высокого давления, реле прокачки ОЖ после выкл. двигателя, блок управления климатической установки, клапан регулятора фаз газораспределения впускных клапанов, электродвигатель изменения геометрии впускного коллектора
13	15А регулятор давления топлива, топливный насос
14	15А регулятор давления топлива, топливный насос 10А клапан дозирования топлива
15	15А реле топливного насоса, блок управления Motronic, блок управления двигателя
16	10А реле параллельного включения АКБ, 30А насос тормозной системы
17	15А лямбда-зонд 30А лямбда-зонд
18	7,5/15А лямбда-зонд после катализатора

Описание реле

A1	Блок управления свечей накаливания (475)
A2	Реле​​ электропитания​​ клеммы 30 (109) / (219)
A4	Реле топливного насоса (53)
A6	Реле насоса системы охлаждения топлива (404)
A5	Реле дополнительного насоса системы охлаждения (404)
A3	Блок управления системы автоматического накаливания свечей (475)
B6	Реле​ дополнительного​ топливного​ насоса​ (449)
B7	Не используется
B4	Реле малой мощности обогрева (100) Реле​​​​ 1 электропитания (100)
B3	Реле высокой мощности обогрева (100)
B1	Реле​​ электропитания​​ клеммы 30 (219)
B2	Реле топливного насоса (53)
C20	Реле​ электропитания​ клеммы​ 50 (433)
C19	Реле подкачивающего топливного насоса (404)

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

На этом всё. Надеемся, что данный материал был Вам полезен, а если остались вопросы добавляйте их в комментарии.
