Возможные неисправности очистителя ветрового стекла, их причины и методы устранения

Устройство стеклоочистителей

Для того, чтобы отремонтировать неработающие дворники ВАЗ 2107, нужно знать устройство стеклоочистителя (автор видео — Автоэлектрика ВЧ).

Принципиальная схема очистителя стекла

На семерках устанавливается стеклоочиститель типа СЛ-193. Он находится в моторном отсеке в коробке воздухосборника отопителя. Его электросхема похожа с электросхемой очистителей стекла на ВАЗ 2106.


Электрическая схема очистителя

  • предохранитель;
  • электрический двигатель агрегата;
  • блок предохранителей;
  • выключатель, который подает воду на стекло;
  • переключатель, с помощью которого меняется скорости движения;
  • реле;
  • замок зажигания.

Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателя с редуктором. Включается механизм с помощью переключателя на рулевой колонке, он же включает моторчик омывателя. Благодаря мотору и редуктору создается вращательное движение, которое приводит в движение трапецию.


Редуктор очистителя ВАЗ

Валы соединяются с редуктором тягами и передают колебательные движения. В итоге щетки перемещаются по поверхности и очищают ее от загрязнений.

Для очищения от грязи устанавливается омыватель. В конструкцию омываетля ВАЗ входит: моторчик, насос, форсунки и бачок. Моторчик запускает насос омывателя, который подкачивает жидкость, находящуюся в бачке омывателя. Через форсунки она разбрызгивается на стекло.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Бескаркасные дворники: особенности

Эта конструкция не имеет своего скелета. В основном бескаркасные дворники являются своеобразной лентой, которая внутри имеет стальную пластину. Их внешний вид прекрасно гармонирует с любой машиной, чего нельзя сказать о скелетах каркасных дворников.

Эти модели не относятся к эконом сегменту. Для разных марок машин такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется согласно аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому стеклоочистители, имеющие низкую стоимость, плохо прижимаются, стекло не очищается. Исправить такие щетки невозможно. Нужно только установить новые, более качественные. Щетки премиум-сегмента будут работать идеально, независимо от модели автомобиля. Однако стоят они более 1000 рублей.

Положительным качеством бескаркасных моделей считается облегченная очистка дворника ото льда в зимнее время. Достаточно просто несколько раз согнуть их, чтобы лед мгновенно отпал. Эти дворники отличаются прекрасной аэродинамикой. На большой скорости движения автомобиля увеличивается их прижимная сила.

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.

Принципиальное устройство

Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:

  • электромагнитная катушка;
  • резистор и конденсатор;
  • микроконтроллер ХП37.

Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.

Как заменить реле дворников

Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:

  • Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
  • Открутить 2 винта.
  • Вынут штекер, одеть на новое устройство и прикрутить на место.

Как работает реле дворников

В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:

  • При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
  • В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
  • После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
  • Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.

Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.

Ремонт очистителя ветрового стекла

Схема включения очистителя и омывателя ветрового стекла

1 – электродвигатель омывателя;
2 – переключатель очистителя и омывателя ветрового стекла;
3 – реле очистителя ветрового стекла;
4 – моторедуктор очистителя;

5 – блок предохранителей;
6 – выключатель зажигания;
7 – генератор;
8 – аккумуляторная батарея.

Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.
Для проверки состояния контактов
моторедуктора снятие стеклоочистителя не требуется.

Снимаем чехол, открывая доступ к редуктору.

Отворачиваем винты…

…и снимаем крышку.

Отворачиваем винт скобы крепления жгута проводов…

…и снимаем панель с прокладкой.

Осматриваем контакты и токопроводящие дорожки. Сломанные и изношенные элементы меняем в сборе.

Для снятия стеклоочистителя разъединяем соединительную колодку…

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.

Ключом «на 10» отворачиваем гайку крепления рычага щетки.

Ключом «на 17» стягиваем рычаг со шлицев оси.

Ключом «на 22» отворачиваем гайку…

…и снимаем втулку с резиновой прокладкой.

Так же разбираем привод второй щетки.

Ключом «на 10» отворачиваем две гайки крепления стеклоочистителя к кузову.

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.

Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

Ключом «на 10» отворачиваем гайку и снимаем кривошип.

Ключом «на 10» отворачиваем три болта…

…и снимаем кронштейн очистителя.

Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).

Поддев отверткой, снимаем стопорное кольцо,…

…защитный колпачок, стальную и текстолитовую шайбы.

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шестерню.

Снимаем с ее оси текстолитовую и стальную шайбы.

Отверткой отворачиваем два винта крепления редуктора,…

…вынимаем пластины…

…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.

Из редуктора вынимаем якорь с надетой на его ось регулировочной шайбой.

В крышке остаются пружина и подпятник, установленные в торце канала.

Вынимаем из щеткодержателя щетки.
Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.
Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины – оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином

Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.
Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…

…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.

Устанавливаем в крышку якорь.

С торцов щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.

Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ! Для правильной работы щеток очистителя (чтобы щетки стеклоочистителя останавливались в нужном положении):

…перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.

Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.

Кривошип устанавливаем параллельно короткой тяге привода.

16.13.1 Очиститель и омыватель ветрового стекла / ВАЗ 2106

Ремонт очистителя ветрового стекла

Схема включения очистителя и омывателя ветрового стекла

1 – электродвигатель омывателя;
2 – переключатель очистителя и омывателя ветрового стекла;
3 – реле очистителя ветрового стекла;
4 – моторедуктор очистителя;

5 – блок предохранителей;
6 – выключатель зажигания;
7 – генератор;
8 – аккумуляторная батарея.

Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.
Для проверки состояния контактов
моторедуктора снятие стеклоочистителя не требуется.

Снимаем чехол, открывая доступ к редуктору.

Отворачиваем винты…

…и снимаем крышку.

Отворачиваем винт скобы крепления жгута проводов…

…и снимаем панель с прокладкой.

Осматриваем контакты и токопроводящие дорожки. Сломанные и изношенные элементы меняем в сборе.

Для снятия стеклоочистителя разъединяем соединительную колодку…

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.

Ключом «на 10» отворачиваем гайку крепления рычага щетки.

Ключом «на 17» стягиваем рычаг со шлицев оси.

Ключом «на 22» отворачиваем гайку…

…и снимаем втулку с резиновой прокладкой.

Так же разбираем привод второй щетки.

Ключом «на 10» отворачиваем две гайки крепления стеклоочистителя к кузову.

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.

Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

Ключом «на 10» отворачиваем гайку и снимаем кривошип.

Ключом «на 10» отворачиваем три болта…

…и снимаем кронштейн очистителя.

Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).

Поддев отверткой, снимаем стопорное кольцо,…

…защитный колпачок, стальную и текстолитовую шайбы.

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шестерню.

Снимаем с ее оси текстолитовую и стальную шайбы.

Отверткой отворачиваем два винта крепления редуктора,…

…вынимаем пластины…

…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.

Из редуктора вынимаем якорь с надетой на его ось регулировочной шайбой.

В крышке остаются пружина и подпятник, установленные в торце канала.

Вынимаем из щеткодержателя щетки.
Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.
Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины – оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином

Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.
Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…

…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.

Устанавливаем в крышку якорь.

С торцов щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.

Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ! Для правильной работы щеток очистителя (чтобы щетки стеклоочистителя останавливались в нужном положении):

…перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.

Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.

Кривошип устанавливаем параллельно короткой тяге привода.

Ваз 2106Как улучшить работу стеклоомывателя лобового стекла

Как улучшить работу омывателя лобового стекла.

Ремонт омывателя | ВАЗ 2106

Все неисправности омывателя ВАЗ классики и способы устранения

Дворники на фары

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

  • двигатели фароочистителей 2 шт. (левый и правый);
  • две переходные планки;
  • поводки щёток;
  • щётки;
  • бачок омывателя с двумя насосами;
  • пятиконтактное реле;
  • проводка с колодками;
  • электроклапан от «восьмёрки»;
  • тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.

Основными элементами для оснащения фар дворниками являются моторчики, поводки, щётки, бачок с насосами, электроклапан, реле и проводка

Установка

Последовательность действий по монтажу фароочистителей такова:

  1. Отворачиваем крепёж и снимаем решётку радиатора.

  2. Вставляем моторчики в родные пазы.

  3. Закрепляем электродвигатели с наружной стороны при помощи гайки на 14. Чтобы вал не закисал, снимаем резиновый колпачок, набиваем под него смазку Литол-24 и ставим на место.

  4. Монтируем на вал поводки со щётками.

  5. Протягиваем под капот трубки омывателя и ставим на место радиаторную решётку.

  6. Вместо штатного бачка омывателя ставим бачок с двумя моторчиками. На один подводится трубка, идущая к лобовому стеклу, к другому подключается трубка от фар через тройник и клапан. Плюс на клапан подаётся от питания насоса.

  7. Подключаем провода согласно схеме.

  8. Реле устанавливаем на штатное место в монтажном блоке.

Поскольку по описанной выше инструкции омыватель фар работает одновременно с омывателем ветрового стекла, в весенний и осенний периоды жидкость из бачка в дневное время расходуется довольно быстро, что многих автовладельцев не устраивает. Для более рационального использования жидкости на омыватель фар следует установить отдельную кнопку.

Для этого выполняем следующие действия:

  1. Извлекаем провода с Ш3 | 2 в салоне и ставим в пустую колодку Ш2 | 8 согласно схеме.

  2. Вынимаем провода с Ш7 | 8 в салоне и ставим в пустую колодку Ш8 | 7.
  3. В свободный разъём колодки Ш3 | 2 заводим минус через любую кнопку, которую устанавливаем в удобном для водителя месте.

Механизм дворников «семёрки» периодически нуждается в обслуживании, поскольку работа элементов связана с постоянным трением. При возникновении неполадок, определить и устранить их можно своими руками, при этом не понадобятся специальные инструменты и большой опыт в ремонте автомобилей.

Не работает омыватель ваз 2107

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

  • трапеция;
  • мотор-редуктор;
  • реле;
  • щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

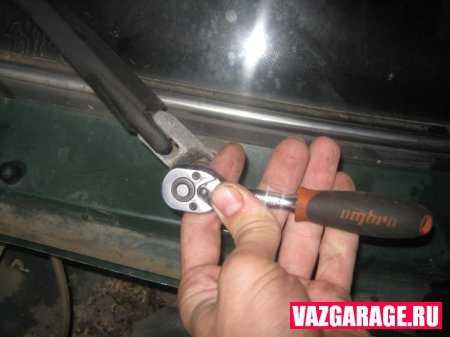

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

  • Открутить гайки крепления;
  • отогнуть рычаг, снять его с посадочного места;

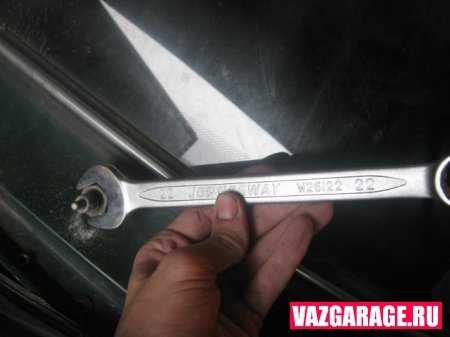

  • ключом на 22 открутить крепления трапеции с двух сторон;
  • снять пластиковые вставки;
  • снять уплотнительную резинку капота;
  • убрать питание от моторчика стеклоочистителя;
  • вынуть его с приводом из отверстия в кузове;
  • защитный чехол отогнуть, открутить гайки крепления;
  • надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Блок предохранителей и реле нового образца (монтажный блок) ВАЗ 2104, 2105, 2107 АВАР (402 и 404)

Обзор монтажных блоков нового образца на классику ВАЗ

2104, 2105,2107

производства АВАР 402.3722 . Реле дворника выглядит как коробка, окрашенная в черный цвет, к которой подключен провод длиной 15 см. Если вы начнете разбирать его, вы увидите электрическую плату внутри, где присутствуют электронные компоненты. Они собраны и подключены друг к другу, с учетом схемы, разработанной дизайнерами, эта схема просто поддерживает реле стеклоочистителя в эффективном состоянии. Для лучшего понимания мы разобраем блок редуктора стеклоочистителя по частям:

  1. Электромагнитная катушка.
  2. Микроскопический контроллер формата ХП37.
  3. Конденсатор.
  4. Резистор.

Есть еще несколько резисторов, но они не так важны, как основная, расположенная рядом с контроллером в правом углу устройства снизу. Плата включает в себя 4 провода, которые передают сигналы от модулятора стеклоочистителя ВАЗ-2107.

Схема стеклоочистителя работа.

Нулевое положение.

Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.

Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.

Первое положение.

При переводе переключателя SA в первое положение питание от предохранителя F через контакты переключателя, будет поступать к щётке электродвигателя, и привод будет работать на низкой скорости.

Второе положение.

Если включить второе положение, то питание получит дополнительная щётка электродвигателя, смещённая относительно минусовой щётке, что приведёт к изменению магнитного потока якоря и увеличению скорости вращения.

Не работает омыватель стекла на ВАЗ

Омыватель переднего стекла, так же, как и стеклоочиститель, является очень важным устройством, напрямую влияющим на безопасность движения

Поэтому важно знать о его неисправностях и уметь быстро их устранять

Чтобы понять, почему может не работать омыватель стекла, нужно знать, как он вообще работает. Схема подключения этого устройства проста: от блока предохранителей провод подходит к подрулевому выключателю. Когда выключатель нажимают на себя (классический вариант), напряжение по другому проводу подается на насос омывателя, а третий провод соединяет этот насос с массой. Насос устанавливается непосредственно на бачке с омывающей жидкостью и подает эту жидкость по гибким трубкам в форсунки. Форсунки с одним или несколькими отверстиями распыляют жидкость на стекло. Собственно вот и вся схема.

Из-за простоты данной системы, ее неисправности также примитивны.

Омыватель стекла не включается

Когда при нажатии на соответствующий подрулевой выключатель из-под капота не слышно жужжания насоса, первое, что нужно сделать, проверить предохранитель. Причем, зачастую, сделать это можно моментально, просто включив стеклоочиститель. Как правило, омыватель стекла подключен с ним через один и тот же предохранитель, поэтому, если «дворники» не работают, значит, предохранитель сгорел. Если же на вашем автомобиле дворники находятся на отдельном предохранителе, то нужно удостовериться в целости предохранителя напрямую. Также стоит убедиться, что предохранитель имеет надежный контакт со своим гнездом в монтажном блоке.

Сгоревший предохранитель замените на новый такого же номинала и если новый также сгорит, значит в проводке автомобиля присутствует короткое замыкание. Причем, если предохранитель сгорает в момент включения омывателя, то замыкание нужно искать в цепи питания насоса.

Если же предохранитель цел, то нужно убедиться в подаче напряжения на насос омывателя. При соответствующем положении подрулевого выключателя проверьте наличие напряжения на обоих проводах, подходящих к насосу. На одном из них обязан быть «+».

Отсутствие напряжения указывает на неисправный подрулевой выключатель либо на перебитые провода на участках «блок предохранителей – подрулевой выключатель» или «подрулевой выключатель – насос омывателя».

Если питание на насос подается нормально, стоит проверить «массу». Для этого соедините «массовый» провод омывателя (тот, который подключен к клемме, обозначенной на корпусе насоса знаком «—») с плюсовой клеммой аккумулятора через контрольную лампочку(. ). Если соединить просто проводомвозникнет короткое замыкание! «Контролька» в данном случае выступит тем потребителем, который спасет от «коротыша». Если лампочка зажглась, значит «масса» есть и нужно менять насос. Насос омывателя может сгореть от старости или от клина льдом во время заморозка. Часто бывает так, что водитель не успел вовремя заменить воду на незамерзающей жидкость и вода замерзла. При включении насоса омывателя, его ротор клинит льдом и обмотка электродвигателя сгорает.

Омыватель включается, но вода не брызгает

Бывают ситуации, когда насос жужжит, но вода на стекло не подается. Самый банальный вариант такой «неисправности» – недостаток жидкости в бачке. Но бывают проблемы и сложнее, например, замерзшие форсунки. Зимой на них может налипать снег, лед, вода осенью может затекать внутрь отверстий и замерзать там.

Причем нужно учесть, что в системе омывателя нет обратной магистрали, поэтому напирающая жидкость, не имеющая выхода, способна порвать трубки или «стащить» их с тройника (деталь, разводящая воду с одного шланга на два к форсункам, на большинстве автомобилей находится в районе трапеции дворников). Поэтому, при долгом отсутствии воды из форсунок, не нужно упорно держать насос омывателя включенным. Долгая работа насоса «в сухую», кстати, тоже может способствовать его выходу их строя.

Еще одним объяснением, почему омыватель работает, но вода не подается, является разрыв подающих трубок или поломка тройника. Такое происходит крайне редко и как раз в переходные времена года, когда в трубках так же замерзает вода и рвет их.

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

Видео по замене подрулевого переключателя

В зимнее время владельцы автомобиля ВАЗ 2107 частенько встречаются с такой проблемой, как поломка моторчика дворников/стеклоочистителей. Зачастую моторчик просто сгорает, происходит это в том случае, когда дворники просто прилипли к лобовому стеклу в минусовую температуру. На моторчик дворников ложится большая нагрузка и он просто выходит из строя. Сегодня мы расскажем как заменить мотор стеклоочистителей на ВАЗ 2107 своими руками.

– рожковый или накидной ключ на 22; – головка торцевая на 10; – небольшой удлинитель; – вороток или трещоточная рукоятка.

Стоит отметить, что совсем недавно мы рассматривали как новичку справиться с заменой термостата на ВАЗ 2107 своими руками в гаражных условиях. Инструкция детально изложена, поэтому от Вас требуется только необходимый инструмент и желание.

Замена моторчика дворников на ВАЗ 2107

1. Первым делом необходимо открутить гайки крепления рычагов дворников, как показано на приведенной ниже фотографии.

2. Затем отогнув рычаг, снять его с посадочного места.

3. Далее берем большой ключ на 22 и им откручиваем крепления трапеции с двух сторон, как правого, так и левого стеклоочистителя.

4. Затем снимаем пластиковые вставки.

5. Теперь необходимо снять уплотнительную резинку капота, которая показана ниже.

6. И отсоединив штекер питания от моторчика стеклоочистителя.

7. Вынуть его вместе с проводом из отверстия в кузове.

8. Далее приступаем к снятию моторчика, точнее откручиванию гаек его крепления, которые становятся хорошо доступны после того, как отгибаем защитный чехол.

9. Откручивать удобнее всего трещоточной рукояткой.

10. После этого надавливаем на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, и после небольших манипуляций с поворотами в разные стороны, трапеция в сборе с мотором должна без особого труда извлечься.

11. Окончательный результат процедуры снятия показана на картинке.

12. Если вы решили производить замену, то новая деталь вам обойдется в пределах 1600 рублей полностью в сборе, то есть и моторчик, и трапеция.

Автомобильные дворники и механизм, управляющий ими, являются простой, но важной частью любого автомобиля. Если по каким-либо причинам в работе устройства возникают перебои либо оно вовсе прекращает функционировать, то ухудшается обзорность, что может быть причиной ДТП

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
