Техническое обслуживание и ремонт газораспределительного механизма

Фазы газораспределения

В теории открытие и закрытие клапанов должно происходить в моменты прихода поршня в мертвые точки. Однако в связи инерционностью процесса, особенно при больших оборотах коленвала, этого периода времени недостаточно для впуска свежей смеси и выпуска отработанных газов. Поэтому впускной клапан открывается до прихода поршня в в.м.т. в конце такта выпуска, т.е. с опережением в пределах 9-24 градусов поворота коленчатого вала, а закрывается в начале такта сжатия, когда коленвал пройдет положение н.м.т на 51-64 градусов. Таким образом, продолжительность открытия впускного клапана составит 240-270 градусов поворота коленчатого вала, что значительно увеличивает количество поступаемой в цилиндры горючей смеси.

Выпускной клапан открывается за 44-57 градусов до прихода поршня в н.м.т. в конце рабочего хода и закрывается после прихода поршня в в.м.т. такта выпуска на 13-27 градусов. Продолжительность открытия выпускного клапана составляет 240-260 градусов поворота коленчатого вала.

В двигателе бывают моменты (в конце такта выпуска и начале такта впуска) когда оба клапаны открыты. В это время происходит продувка цилиндров свежим зарядом горючей смеси для лучшей их очистки от продуктов сгорания. Этот период носит название перекрытие клапанов.

Моменты открытия и закрытия клапанов относительно мертвых точек, выраженных в градусах поворота коленчатого вала, называются фазами газораспределения.

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Привод ГРМ

Ответ на вопрос, что установлено на 4B11 для привода ГРМ, цепь или ремень, прост. Для повышения надёжности разработчики выбрали роликовую цепь. Деталь изготовлена из прочной стали. Предполагается, что ресурс цепи ГРМ рассчитан на весь срок эксплуатации автомобиля. Главное, время от времени, раз в 50 – 70 тыс. км, проверять натяжку.

Если в сервисе утверждают, что после 130 тыс. км. пробега требуется замена цепи, это может оказаться откровенным разводом. Пройдите диагностику у другого специалиста. Пусть он оценит состояние компонентов. Вполне возможно, что всё дело в натяжителе. Из-за его неисправности действительно могут возникнуть проблемы.

Цепь грм

При выполнении работ на газораспределительном механизме надо помнить, что каждая звёздочка распредвала имеет две метки. При правильном выставлении ВМТ положение меток должно быть следующем:

Коленчатый вал: вертикально вниз, указывая на маркированное цветом звено цепи.
Распределительные валы: две метки смотрят друг на друга в горизонтальной плоскости (по верхнему срезу ГБЦ), а две – вверх и чуть под углом, указывая на маркированные цветом звенья.

Момент затяжки болтов на звёздочках ГРМ – 59 Nm.

Контроль состояния натяжителя цепи

Для косвенной проверки состояния ГРМ через диагностику необходимо воспользоваться VCDS или VAS PC. Мы продемонстрируем показатели адаптации на примере VCDS. Для просмотра адаптацинного значения необходимо выбрать 01 Двигатель » Измеряемые величины.

Далее в списке измеряемых величин необходимо найти одно из следующих значений:

Сamshaft adaptation intake bank 1
…

При установке нового комплекта ГРМ значение стремится к 0.0, на практике при значении от -3.0 необходимо провести механическую диагностику, при значениях от -7.0 возможен перескок цепи. Не стоит цепляться к озвученным цифрам, каждый отдельный случай может быть отклонением от среднего. Следующий способ проверки состояния ГРМ является единственным корректным и регламентированным заводом изготовителем (сводка TPI 2025206/6).

Двигатель в ВМТ

Установить двигатель в ВМТ одним из следующих способов:

по меткам шкива коленчатого вала (зеленые стрелки на рисунке);
по положению поршня 1го цилиндра (при помощи индикаторного механизма).

Технологическое отверстие

Удалить заглушку из технологического отверстия, при помощи зеркала определить количество рисок на плунжере натяжителя. При необходимоти потребуется заменить заглушку на новую.

Натяжитель старого образца

Если на автомобиле установлен натяжитель старого образца и количество рисок равно или более 4х, то необходимо произвести замену элементов ГРМ.

Натяжитель нового образца

Если на автомобиле установлен натяжитель нового образца и количество канавок равно или более 6ти, то необходимо произвести замену элементов ГРМ. 1.8 TFSI / 2.0 TFSI — Замена ГРМ GEN2 до 2012 Необходимо обязательно проверять номера запаснчх частей по VIN перед формированием заказа.

Наименование	К-во	Номер	Цена, ед.	Итого
Цепь ГРМ	1	06K109158BE	6 200 ₽	6 200 ₽
Натяжитель цепи ГРМ	1	06K109467K	3 368 ₽	3 368 ₽
Успокоитель цепи ГРМ	1	06H109469T	604 ₽	604 ₽
Успокоитель цепи ГРМ	1	06H109509Q	1 032 ₽	1 032 ₽
Успокоитель цепи ГРМ	1	06H109469AP	660 ₽	660 ₽
Прокладка крышки фазовращателя	1	06H103483C	1 610 ₽	1 610 ₽
Прокладка клапана фазовращателя gen2	1	06H103483D	911 ₽	911 ₽
Сальник передний коленвала	1	06L103085B	641 ₽	641 ₽
Герметик силиконовый	0.3	D174003M2	1 883 ₽	564 ₽
Быстрый очиститель	3	LM1900	300 ₽	900 ₽
Антифриз красный G13 (концентрат) 1.5 л.	2	G013A8JM1	684 ₽	1 368 ₽
Дистилированная вода	3	DV	50 ₽	150 ₽

Гарантия на работы

Техцентр предоставляет гарантийные обязательства на производимые ремонтные работы с использованием запасных частей исполнителя в размере 6 (шесть) месяцев или 10 000 км. пробега со дня сдачи автомобиля заказчику при соблюдении условий эксплуатации автомобиля.

Запчасти по наличию

На нашем складе всегда имеются запчасти для проведения ремонтных и технических работ, актуальную цену запчастей и стоимость работ уточняйте на приемной техцентра. Для осуществления ремонтных работ Вам необходимо заранее произвести запись по контактным телефонам или через онлайн заявку.

Регламент обслуживания 4B11 2,0 л/165 л. с.

Атмосферный рядный двигатель 4B11 следует обслуживать в гараже или на СТО в следующие сроки:

цепь ГРМ ходит около 150000 км;
рекомендовано регулировать зазоры клапанов после 30000 пробега;
изготовителем предусмотрена раз в 2 года очистка вентиляции картера;
производитель рекомендует использовать новое моторное масло и фильтр через 7500 км;
топливный фильтр способен пройти 40000 пробега;
по регламенту производителя воздухофильтр подлежит замене ежегодно;
с завода присадки антифриза теряют свойства через 40000 км;
ресурс свечей движков составляет около 20000 пробега;
уже через 60000 км во впускном коллекторе начинают постепенно прогорать стенки.

Обслуживание 4B11

Алгоритм замены своими руками

На сегодняшний день существуют однорядные и двухрядные цепи ГРМ. Они отличаются количеством звеньев (114 и 116). Каждая из этих разновидностей имеет свои преимущества и недостатки:

Например, первые увеличивают мощность двигателя, снижают его шумность.
Экземпляры с двумя рядами характеризуются надежностью и повышенным ресурсом.

Для замены изношенного цепного привода понадобятся следующие инструменты:

специальный ключ для регулировки натяжения;
большая отвертка или «фомка»;
натяжной инструмент;
автомобильный набор гаечных ключей;
специальное устройство для снятия стопорных колец;
устройство для фиксации маховика.

Перед этой процедурой нужно обесточить АКБ, сняв с нее клеммы. Работы по замене цепного привода нужно проводить по следующему алгоритму:

вначале снять кожух газораспределительного механизма;
демонтировать картерную защиту двигателя, открутив болты ключами на 13,17;
выкрутить крепежные элементы компрессора, снять ремень;
убрать бачок жидкости для ГУР, патрубки системы охлаждения автомобиля;
выкрутить крепежные элементы генератора, отсоединить от него клемму, снять этот агрегат для облегчения доступа до цепи ГРМ;
открутив болты, снять шкив помпы;
на последнем этапе снять защиту цепи газораспределительного механизма, демонтировать изношенный цепной привод.

После проведения демонтажа следует можно переходить к установке нового элемента:

вначале зафиксировать маховик, сняв стартер, закрепив вместо него устройство фиксации;
во время регулировки муфты поставить коробку передач в нейтральное положение;
прокрутить муфту по часовой стрелке на 11 оборотов;
закрепить коленчатый вал, вставив болт на место заглушки;
отметить положение маховика, чтобы по метке регулировать цепь;
извлечь держатель подушки двигателя;
снять крышку зубчатого шкива, установить новую цепь ГРМ, заменив по необходимости изношенные ролики;
в конце процесса закрепить натяжитель.

После затяжки болтов коленчатого вала необходимо сверить расположение метки на маховике. При совпадении произвести сборку в обратном съему порядке.

Самодиагностика авто при помощи педалей — какие поломки можно определить

Таким образом, задача цепи ГРМ является довольно сложной, поэтому новичок вряд ли справится с этим. Если автомобилист не уверен в своих силах, то лучше обратиться за профессиональной помощью на СТО.

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

шестигранный ключ на 6;
торцевые головки размерами 12, 13 и 14;
зубило и молоток;
чистую ткань для вытирания;
контейнеры, в которые надо будет слить технические жидкости;
разводной и динамометрический ключи;
брусок дерева;
герметик и «антисиликон» (обезжириватель);
и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

Те самые метки, что должны соответствовать одна другой

Видео по решению проблем с цепью на Nissan Almera

Как видите, для замены цепи потребовалось разбирать чуть ли не половину главных компонентов автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалистам. Замена цепи ГРМ — работа для тех, кто хорошо знает свой автомобиль.

Замена Цепи ГРМ Лансер 10 1.5 ~ AUTOTEXNIKA.RU

Главная страница » Замена Цепи ГРМ Лансер 10 1.5

15.10.2018

Mitsubishi Lancer 2.0 Mt › Бортжурнал › Замена цепи ГРМ Lancer X

Обычно, если выходит новенькая модель в линейке автомобилей, то там изменяется фактически всё, остаются только фирменные черты. Но что делать, если предшествующая модель была сверхудачной? Верно, сделать лучше её, сделать ещё более надёжной.

Что, фактически, и происходило со всеми новым Лансером. Всякий раз японские конструкторы находили, чем изумить и повеселить поклонников этой серии.

Раз за разом японский спортивный автомобиль становился лучше, резвее и надёжнее. На данный момент будут рассмотрены одну немаловажную деталь, которая подверглась изменению, причём очень принципиальному.

Речь идёт о ремне ГРМ, который в десятом Лансере был заменён на цепь.

Малость побеседуем про цепь ГРМ Ланцер 10

Подмена цепи ГРМ Мицубиси Лансер 10 – хорошее решение конструкторов. Такая цепь еще надёжнее ремня, ну и срок её службы существенно подольше. Нередки такие случаи, когда обладатель автомобиля продаёт свою «ласточку», так и даже не поменяв цепь.

Ещё одним достоинством будет то, что цепь не сломается «вдруг», вы услышите шум под капотом, показывающий очевидно, что цепь пора поменять. А произойдёт это приблизительно через 100 50 – двести тыщ км пробега. Официальная же цифра завода-изготовителя вообщем составляет двести 50 тыщ км пробега. Будет минусы цепи.

Поточнее, один – цена и самой цепи, и подмены выше, чем аналогичный набор и подмена ремня ГРМ. Но всё же цепь выходит экономичней – поменять её нужно еще пореже.

Замена цепи грм лансер 10 1.5

Подмена цепи ГРМ Митсубиши Ланцер X в автосервисе обойдется для вас в большую сумму, от 5 тыщ рублей. Работа эта ответственная, соответственно, и оплачивается отлично. В случае неправильной установки получите в привесок и ремонт мотора, а этого уж точно никому не охото.

Метки ГРМ Лансер 10 1.5L 4а91

Пробег 80 тыщ.Разборка на капиталку.

Часто процедура подмены цепи содержит только подмену натяжителей, сама цепь не изменяется. Её следует часто подтягивать, потому что она изнашивается, увы, повторюсь, до полного выхода цепи из строя автомобилю ездить и ездить.

Ещё один увлекательный факт: проехавшись по автосервисам, возможно сходу не отыскать мастера, который бы менял цепь на Лансере 10. Это обязательно гласит о надёжности данной детали и что, что отечественные изготовители, говоря о 250 тыщах км пробега без подмены, нисколечко не преумножили.

Если всё-таки так случилось, что вы услышали очень противный грохот из-под капота и сообразили, что нужен ремонт либо подмена цепи ГРМ Митсубиши Ланцер X, то два пути: можно обратиться в автосервис, где её поменяют довольно стремительно и надёжно, или возможно приступить к процедуре без помощи других.

Набор ремонта, включающий цепь, успокоитель и ботинок, обойдётся приблизительно в четыре тыщи рублей.

Подмена цепи ГРМ Ланцер X

Основное правило этой процедуры – это аккуратность. Аккуратность при сборке и ещё большая аккуратность при сборке. Неограниченное количество различных «мануалов», инструкций и подсказок окажут вам помощь в нелёгком труде. Поначалу нужно снять всё оборудование навесное мотора, отключить что остается сделать нашему клиенту датчики. Слейте антифриз, используя особый краник, расположенный в нижнем правом углу. Потом необходимо снять впускной коллектор вместе с дроссельной заслонкой, в этом случае отсоедините трубки обогрева с антифризом. Потом снимается топливная рампа можно приступать к снятию клапанной крышки. Открутите шкив коленвала, снимите поддон и открутите крышку ГРМ. Не стоит забывать поставить метки на шкивах и зубьях цепи, если таких нет. После чего ослабьте болт шкива впускного распредвала можно снимать цепь, ослабив её методом ослабления натяжителя, для этой цели вам поворачиваем «флажок» и отводим ботинок цепи. Потом до конца открутите шкив распредвала, снимаем цепь и ботинок натяжителя. Собирается всё в оборотном порядке. Это описание достаточно коротко, увы опытнейший человек поймёт, что и как необходимо делать. Когда вашего опыта недостаточно, то лучше обратиться в автосервис.

Возможные повреждения при вскрытии

При проведении замены комплекта ГРМ возможно обнаружение износа и повреждения нижней крышки ГРМ, масляного кронштейна, фазовращателя

Так же рекомендуем обратить внимание на состояние балансирных валов, как минимум при снятии и визуальном осмотре

Повреждение крышки ГРМ

В ряде случаев, в результате сильного растяжения цепи ГРМ происходит повреждение металлической крышки ГРМ, что ведет к ее замене на новую. Технический регламент предписывает обязательную замену данной крышки при проведении ремонтных работ, на практике возможно ее повторное использование.

Задиры на масляном кронштейне

Являются следствием недостаточного давления масла в узле, рекомендуется замена кронштейна на новый. Сетчатый фильтр масляного кронштейна поставлялась как отдельная запчасть, в случае ее повреждения возможна установка кронштейна без нее (при условии целостности плунжера).

Задиры на фазовращателе

Как и задиры на масляном кронштейне, повреждение шеек распредвала происходит из-за недостаточного давления масла в двигателе.

Ремонтопригодность

Наличие свободного пространства внутри моторного отсека способствует проведению многих видов ремонтных работ, не прибегая к помощи подъёмного механизма, смотровой ямы. Достаточно возможностей гидравлического домкрата.

Благодаря свободному доступу ко многим узлам в подкапотном отсеке, мастер без труда и дополнительного демонтажа заменяет изношенные детали новыми. Далеко не все европейские автомобильные бренды могут похвастаться подобным. Оперативное обращение в СТО, быстрая замена деталей — капитальный ремонт предотвращён.

Метки ГРМ

Основу газораспределительного механизма составляют два распределительных вала. Они приводятся в движение металлической цепью через звёздочки. Работа цепи бесшумна благодаря особенностям конструкции. Всего 180 звеньев. Цепь проходит по поверхности каждой из звёзд V.V.T. коленвала. В цепи ГРМ имеется три соединительные пластины с предустановленными метками оранжевого цвета. Именно они и служат сигнализаторами положения звёздочек. Каждая звезда V.V.T. 54 зуба, коленвал 27 звёзд.

Натяжение цепи в системе обеспечивает гидравлический натяжитель. Он состоит из поршня, прижимной пружины, корпуса. Поршень надавливает на башмак, тем самым обеспечивая автоматическую регулировку натяжения.

Что лучше: цепь или ремень

Ремень боится воды, масла и низких температур. При этом натяжитель работает в паре со специальной пружиной и, кроме того, используется давление моторного масла.

Состояние цепи и ее эксплуатационный ресурс во многом зависят от давления моторного масла в системе смазки силового агрегата. Существенное влияние на работу цепного привода ГРМ оказывает также применение высококачественных расходных материалов.

На практике оба привода, цепной и ременный, встречаются примерно с одинаковой частотой.

Механизм привода ГРМ

Точную информацию о подходящем комплекте лучше уточнить в документации к транспортному средству. Замена компонента своими руками Хотите сэкономить?

Цепь вполне можно заменить своими руками.

шевроле нива замена грм

Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3—4 часа. Также нужно заранее подготовить место и набор инструментов. Одним это интересно перед покупкой машины, другие интересуются просто из любопытства. Давно осталось в прошлом то время, когда только цепь служила передаточным звеном вращения от коленчатого вала к распределительному механизму в головке блока цилиндров.

После появления высококачественных ремней для привода ГРМ, о ней стали постепенно забывать. Но до сих пор огромное количество машин с ней, бегают по автомобильным дорогам разных стран мира. Список автомобилей с цепным приводом ГРМ будет полезен и тем, кто категорично отказывается пользоваться такими машинами.

Во-первых, ременный привод проще и дешевле, что немаловажно

Во-вторых, он гораздо тише цепного. Если следить за состоянием ремня и своевременно производить его замену вместе с роликами и помпой, то вероятность обрыва или срезания зубьев стремиться к нулю.

Большая часть страшных историй о ремне ГРМ — это выдумки и фантазии автолюбителей. А те, что действительно имели место, — Сегодня я хочу подумать вот на какую тему.

Что лучше – цепь ГРМ или ремень? Сейчас очень много автомобилей, комплектуются, либо одним, либо другим, почему же нет единообразия?

Цепь на них практически одинаковая, но шумность атмосферника выше не из-за нее. На самом деле проблема оказалась совсем в другом. Цепь старых моторов была двухрядной — ее действительно невозможно оборвать сразу.

Вместо этого она растягивается и начинает сильно шуметь, но при этом очень редко перескакивает на один-два зуба по шестерням привода. Все изменилось, когда длина мотора стала важным параметром.

В погоне за увеличением объема салона моторный отсек стали укорачивать, а на переднеприводных машинах мотор вообще поставили поперек. В этих условиях размеры цепи тоже стали сокращать, из двух-трехрядной она стала однорядной, да еще и очень компактной.

Ответы (2)

Часто толщина цепи ГРМ какого-нибудь V8 не больше, чем толщина цепи велосипеда. Цепной привод ГРМ Цепной привод – один из вариантов передачи вращательного усилия от коленвала к распредвалу В верхнеклапанных двигателях внутреннего сгорания, бензиновых и дизельных, распределительный вал расположен в верхней части головки блока цилиндров.

Цепной привод ГРМ имеет ряд достоинств и свои специфические недостатки.

Вид масла

Существует множество критериев выбора моторного масла. И все же, можно выделить основные из них. Например, масло бывает трех видов – синтетическое, полусинтетическое и минеральное. У каждого типа своя специфика, свой уровень вязкости, допуска и т. д. Этот очень важная тема, которая затрагивает всю статью. Вместе с тем, не менее важным и актуальным стоит вопрос о том, какому производителю масла довериться больше всего. Естественно, при этом надо обращать и на температурные параметры, под которые следует подбирать жидкость. Удостоверившись в соответствии этих параметров, указанных на этикетке изделия с параметрами в руководстве пользователя Lancer X, можно уверенно выбирать масло.

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

Отметку находят на шкиве коленчатого вала.
На корпусе силового агрегата также ищут метку.
Затем поворачивают поднятое колесо и совмещают обе риски.
Теперь демонтируют заглушку маховика и находят риску.
Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

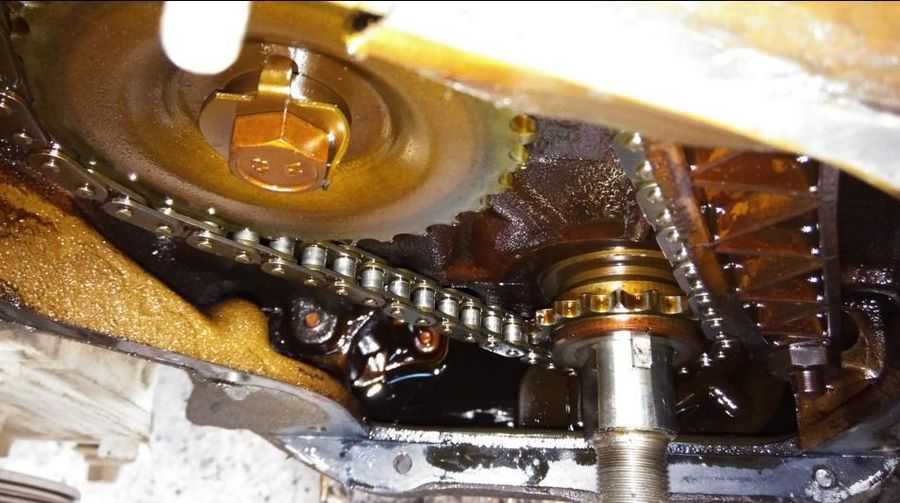

Где расположена цепь

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

понижение мощности силового агрегата;
стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.

Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.

Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.

Похожая статья Выставляем метки ГРМ Приора двигатель 16 клапанов ВАЗ 21126

Установка распредвалов по меткам

О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.

Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.

Идеальная фаза

Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.

Метки ГРМ и затяжка

Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.

Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.

Вариатор Jatco

Модель JF011E от японской компании Jatco имеет широкую популярность. На сегодняшний день именно этими КПП оснащаются автомобили таких марок, как Nissan, Citroen, Suzuki, Renault и Mitsubishi.

Вариатор Jatco на Аутлендере

Производителем не предусмотрена возможность замены жидкости, так как она заливается на весь эксплуатационный срок. Но не нужно забывать про особенности российских дорог и отсутствие радиатора охлаждения в Mitsubishi Outlander XL, что приводит к потере свойств трансмиссионной жидкости.

В заключение приводим таблицу с недостатками и преимуществами вариатора на Mitsubishi Outlander XL:

Преимущества	Недостатки
Надежность	Нельзя долго ездить по плохим дорогам
Быстрый разгон при движении	Плохо перестраивается в городских условиях
Не нужно тратить время на переключение передач	Трудно найти оригинальные детали
Мягкая езда	Дорогая жидкость для замены
Экономия топлива	Дорогой ремонт

Что в итоге

Стоит еще раз отметить, что для точности измерения двигатель оптимально остудить до 20 °С, после чего произвести замеры. Измерять зазоры требуется, как минимум, дважды. Распределительный вал необходимо проворачивать с учетом полного оборота.

Если зазоры не совпадут, тогда измерения нужно производить повторно. Для точного определения оптимально иметь под рукой несколько щупов разной толщины.

Добавим, что использование больших или меньших по размеру регулировочных шайб крайне не рекомендуется. Под этим следует понимать как установку маленьких шайб, так и незначительную обточку элементов большего диаметра перед монтажом. В таких случаях разумным выходом из положения может быть обычная перестановка уже имеющихся на моторе шайб местами.

Дело в том, что указанные детали являются сильно нагруженными. Изначальное несоответствие требуемым размерам в меньшую сторону и любые сторонние манипуляции по подгонке могут привести к ускоренному износу шайб, неполадкам в работе двигателя или выходу из строя самого ДВС.

Тепловой зазор клапана обеспечивает его герметичную посадку на седло при тепловом расширении деталей во время работы двигателя. Для каждой модели двигателя установлена оптимальная величина теплового зазора в клапанных механизмах.

В процессе эксплуатации вследствие износа или нарушения регулировки, величина теплового зазора может измениться, отклониться от оптимальных размеров. Как увеличение, так и уменьшение теплового зазора негативно влияет на работу ГРМ и двигателя в целом.

При очень большом тепловом зазоре, растут ударные нагрузки, а также увеличивается износ деталей привода клапанов. Нарушается фаза газораспределения (момент начала и конца открытия и закрытия клапана), что приводит к потере мощности и экономичности двигателя.

Маленькие тепловые зазоры не обеспечивают герметичность камеры сгорания, отчего двигатель теряет компрессию, не развивает полную мощность, перегреваются клапана, что приводит к прогоранию клапанов.

Зазоры проверяют и при необходимости регулируют в период ТО. Регулировка зазоров клапанов в ГРМ производится на холодном двигателе – 15-25 градусов по Цельсию. Зазор регулируют при помощи пластинчатого щупа, толщина которого должна соответствовать требуемому зазора в клапанах, регулируемого двигателя автомобиля. Пластинка щупа, толщина которой равна необходимом зазору, должна проходить в зазор при легком нажатии.

Последовательность выполнения работ при регулировке теплового зазора клапанов.

Снять крышки клапанного механизма. Поршень первого цилиндра устанавливаем в ВМТ в такте сжатия, для этого необходимо, чтобы метка на шкиве совпала с меткой на крышке распределительных шестерен. Такт сжатия можно определить таким способом: выкрутите свечу зажигания и вставьте в отверстие для свечи бумажную пробку. Вращайте коленчатый вал пусковой рукояткой до выталкивания бумажной пробки.

Проверить пластинчатым щупом величину теплового зазора в клапанах между стержнем клапана и носком коромысла. Если величина зазора не соответствует допустимой, то необходимо отрегулировать. Для этого необходимо ослабить контргайку регулировочного винта, если зазор мал, выкрутить винт, если большой вкрутить для свободного прохождения щупа необходимой толщины. Придерживая винт затянуть контргайку. Щуп, который соответствует нижнему значению, должен проходить свободно с небольшим усилием.

Проворачивая коленчатый вал на угол 720/и, где “и” -количество цилиндров, отрегулировать клапаны в других цилиндрах в порядке работы двигателя. Установите на место крышку клапанов.

Запустите двигатель, прогрейте его до 80-90 градусов по Цельсию и прослушайте его работу. Если регулировка теплового зазора клапанов произведена правильно, стука в клапанах не должно быть.

В этой статье мы рассмотрим способ регулировки зазоров клапанов и узнаем, как отрегулировать клапана двигателя самому.
