Что такое система pre-crash safety?

VSC System: что это такое на Toyota и Lexus

Износ протекторов шин, погодные условия, неправильные действия водителя — причины, по которым автомобиль может сорваться в занос. Колеса теряют сцепление с дорожным полотном, при этом заднюю часть авто поперечная сила “выносит” вправо или влево от вектора движения. Резкие движения рулевым колесом, экстренное торможение или выключение сцепления усугубляют ситуацию: машину начинает вращать, при столкновении с препятствием (бордюром, сугробом) или съезде в кювет авто может опрокинуться.

Чтобы избежать подобной ситуации, инженеры японского автопроизводителя Toyota разработали электронную систему, которая считывает показания нескольких датчиков и помогает водителю предотвратить занос автомобиля. Система получила название VSC System.

Газогенератор

Основным составным элементом этой системы является исполнительный механизм – газогенератор. В его задачу входит генерация большого количества газа в короткие сроки, которым затем заполняется сама подушка.

Газогенератор включает в себя несколько составных элементов – пиропатрон, заряд вещества, которое выделяет газ и непосредственно самой подушки.

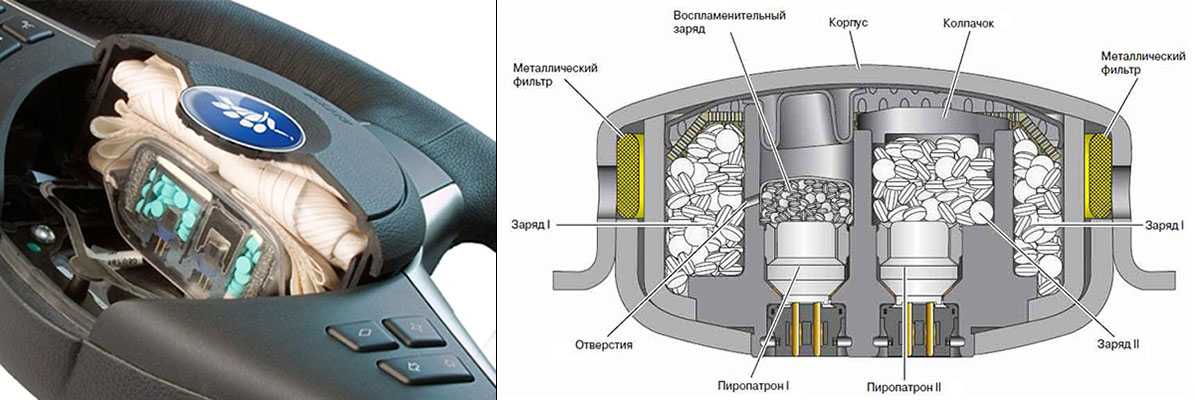

Газогенератор в рулевом колесе

Пиропатрон предназначен для поджигания заряда. Делать это он может двумя способами – плавлением провода, помещенного в камеру сгорания, или за счет капсюля, создающего фронт пламени в камере с зарядом. Все просто – электрический сигнал от блока управления подается на пиропатрон, что приводит к плавлению проводки или зажиганию капсюля.

Камера сгорания газогенератора заполнена веществом, которое способно в кратчайшие сроки полностью сгореть, выделив при этом большой объем газа, безопасного для человека. В качестве такого вещества обычно используется азид натрия (который, кстати, является ядовитым). Но в процессе сгорания он распадается на неопасные вещества – азот (45% от общего объема), воду, углекислый газ, твердые частицы.

Стоит отметить, что азид натрия полностью сгорает очень быстро (30-50 миллисекунд в зависимости от количества вещества), при этом горение – контролируемое, а не взрывное.

Получаемый газ по специальным каналам выходит из газогенератора и попадает в тканевый мешок. Перед этим он проходит фильтрацию через специальный металлический фильтр, который удаляет твердые частицы, а также охлаждает газ.

Гибридный газогенератор с наличием заряда и газа

Другой разновидностью является гибридный газогенератор основным веществом в котором выступает газ под давлением (аргон — 98%, гелий — 2%). В нем также есть пиропатрон и небольшое количество выталкивающего заряда. При его срабатывании происходит открытие канала подачи газа в подушку. Гибридные газогенераторы отличаются по конструкции открытия канала, за счет сдвигаемого зарядом поршня в момент срабатывания или разрушения шайбы (мембраны). Бываю и другие более редкие конструкции.

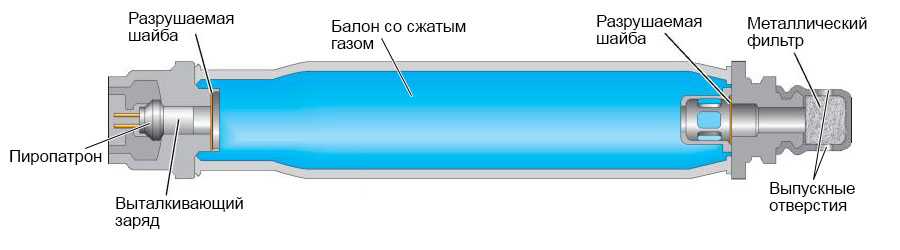

Гибридный газогенератор с газом под давлением

Мешок обычно изготавливается из нейлона. Для легкости развертывания при накачивании, поверхность ткани покрывается тальком, крахмалом. В подушке обязательно имеется перфорация. Отверстия, проделанные в мешке предназначены для сдувания после срабатывания, причем также быстрого (1-2 секунды). Это исключает удушье и зажатие пассажиров в авто.

Срабатывание подушки безопасности

Нередко на современных авто устройство подушки безопасности включает в себя двухкамерный газогенератор, в котором два пиропатрона и две камеры сгорания. Особенность такого генератора заключается в последовательном задействовании пиропатронов.

При ударе сначала воспламеняется заряд, находящийся в основной камере. При этом заполнение подушки происходит на 80%. То есть мешок получается мягче, чем при полном заполнении, что снижает травмирование при контакте человека с подушкой. Через определенный промежуток времени срабатывает пиропатрон вспомогательной камеры, и подушка дозаполняется газом, но уже после того, как она приняла удар тела.

Мнения автовладельцев об автоматической системе торможения

• Автоматизированная система работает

  «Два дня назад произошла со мной ситуация: я еду по дороге, передо мной в метрах пятнадцати едет автобус, а по левому ряду мое авто пытается медленно обогнать легковой автомобиль. Я решил проскочить между автобусом и легковушкой, вывернул руль, ускорился и услышал предупреждающий сигнал AEB. Уведомление я, конечно, проигнорировал, и через несколько секунд после него последовало замедление. Так я узнал, что система функционирует исправно».

• Автоматическое торможение на КИА нужно доработать

  «Исправную работу AEB я наблюдал только днем. При этом технология распознает только взрослых пешеходов и может предотвратить столкновение, только если скорость движения авто не превышает 45 км/ч. Ночью система срабатывает не во всех экстренных ситуациях».

• AEB на «Фокусе» нельзя назвать эффективной

  «Проводили эксперимент на «Фокусе»: ставили на пути авто картонные ящики. В трех из пяти раз AEB просто не сработала. Так что полагаться на эти автоматизированные системы я бы не советовал».

• Системы автоматического торможения не для нашей страны

  «Системы экстренного торможения не могут полноценно функционировать в условиях российских дорог хотя бы потому, что все датчики быстро покрываются плотным слоем грязи».

• Нельзя полностью полагаться на такие системы

  «Все автоматические системы управления авто приводят к излишней самоуверенности водителей… Многие считают, что можно ослабить контроль над ситуацией, и ездят крайне невнимательно. В итоге количество аварий только растет».

• Я всем доволен

  «Мне очень нравится AEB на моем Volkswagen Toaureg! У меня там два радара в переднем бампере и камера. Несмотря на то, что сбои в работе системы периодически случаются, именно она несколько раз помогла мне избежать аварии».

Распространение

Пока Швеция проводит кампании по информированию общественности и продвижению использования систем ЭКУ, другие страны законодательно утверждают необходимость их использования.

Обязательное оснащение автомобилей электронной системой устойчивости вводится, с:

• 1 января 2010 года в Израиле уже стала обязательной.
• 1 сентября 2011 года в Канаде, для всех новых пассажирских автомобилей.
• 1 ноября 2011 года в Австралии, для всех пассажирских автомобилей.
• с ноября 2011 года в Евросоюзе, для всех продаваемых автомобилей.
• c 2011 года в США, для всех пассажирских автомобилей, весом менее 4536 кг (10 000 фунтов).

Статьи по теме

Смазка для суппортов: какая лучше и как выбрать нужную

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Горит лампочка ручника: как решить проблему

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Ремонт дисковых тормозов: нюансы и советы профессионалов

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Автомобиль не заводится и горит check vsc

Если двигатель Тойоты не заводится и горит Check вместе с VSC Sysytem, то эксперты советуют проверить аккумуляторную батарею. Возможно, что причина в разряжающемся АКБ.

Следует проверить батарею с помощью мультиметра. Это делается следующим образом:

1. Повернуть ручку мультиметра на параметр «V».
2. Одним щупом прибора прикоснуться к клемме.
3. Другим – к корпусу.

Если напряжение отсутствует и устройство ничего не показывает, то проверяем силу тока в аккумуляторе:

1. Перевести ручку на параметр «А» и выставить значение не более 10А/ч.
2. Выключить двигатель. Вытащить ключи из замка зажигания.
3. Одним щупом прикоснуться к положительной клемме, другим – к отрицательной.
4. В состоянии покоя показатель должен остановиться на 0,07 мА. Если больше, то где-то происходит утечка. Из-за этого может происходить медленная разрядка аккумулятора.

Если АКБ нельзя восстановить, то лучше приобрести новый.

Основные достоинства использования автоматического торможения

Если разработчики смогут создать совершенную систему распознавания препятствий, а производители смогут оснастить все транспортные средства эффективными устройствами автоматического торможения, количество аварий значительно уменьшится, а число спасенных жизней увеличится.

Наличие подобных технологий уже расценивается многими покупателями автомобилей как значительное преимущество, ведь безопасность для большинства автолюбителей имеет первостепенное значение. Основные достоинства систем автоматического торможения сводятся к следующему:

минимизация морального, материального и физического вреда;
владельцы авто смогут более уверенно чувствовать себя на дорогах, что особенно важно для начинающих водителей;
уменьшение числа аварий приведет к улучшению ситуации на дорогах, ведь любое ДТП провоцирует возникновение пробок и ограничивает движение транспорта;
эксплуатация транспорта в целом станет более безопасной.

Однако не стоит забывать, что перечисленные достоинства будут актуальны лишь в том случае, если автокомпании разработают действительно эффективные системы автоматического торможения. Сегодня внедрение и использование таких технологий носит, скорее, экспериментальный характер, поскольку недостатков и спорных моментов пока более чем достаточно.

Неисправности систем безопасности

Надпись Airbag, SRS, «беременный мужик»

Ошибка по SRS (Supplemental Restraint System) — вспомогательной удерживающей системе, относится к системам пассивной безопасности. Лампочка SRS горит если есть проблема с подушками безопасности или в их цепи. Автомобилисты именуют первый значок «беременный мужик», эта ошибка часто возникает из-за окисления контактов в цепи к подушкам безопасности, на некоторых авто это «болячка».

Человек с ремнем, надпись Side Airbag Off

Обозначает отключение подушки безопасности переднего пассажира. Это может быть признаком неисправности в цепи, проблемы с подушкой безопасности, либо же попросту подушка переднего пассажира отключена — современные авто имеют такую функцию — с отключенной подушкой можно перевозить детей спереди в детских креслах. Переключатель обычно находится в правом торце торпедо.

Надпись ABS, Antilock, значок скользящего автомобиля

Все эти индикаторы обозначают проблему с антиблокировочной системой ABS. Обычно датчики этой системы есть в каждом колесе и неисправность любого из сенсоров будет вызывать такую ошибку. Требуется диагностика.

Восклицательный знак в красном треугольнике

Открыта одна из дверей, багажник или капот, не пристегнут ремнем безопасности водитель или пассажиры или иные нештатные ситуации. Индикатор может сочетаться с писком зуммера.

Восклицательный знак в оранжевом треугольнике

Проблемы в электронной системе контроля устойчивости автомобиля (ESP).

Надпись RSCA OFF

Отключены боковые шторки безопасности, срабатывающие при переворачивании автомобиля. Обычно кнопкой с возможностью отключения данной системы комплектуются внедорожники — при сильных кренах кузова шторки могут сработать.

Надпись PCS или машина с ключом

Отключена система предупреждения столкновений или предаварийной безопасности — PCS (Pre-collision system или Pre-crash system).

Значок ключа или машины с замком

Активирована штатная сигнализация или иммобилайзер. После распознавания ключа должна потухнуть. Если этого не происходит ключ не распознается или есть иная проблема.

Красный круг

Красный круг или мяч означает активацию противоугонной системы в результате которой был заблокирован двигатель. После распознавания ключа должна потухнуть, если этого не происходит — возможно есть проблема с иммобилайзером или ключ не распознается.

Трансмиссия

К 300-400 тыс. км при смене режима движения в трансмиссии возникают удары или толчки. Это суммарный люфт, который складывается из небольшого люфта каждого элемента трансмиссии. Для устранения проблемы в отдельных случаях понадобится 200 000 рублей. Впрочем, нередко избавиться от недуга удается после ликвидации люфта в приводах и шлицевых соединениях переднего моста.

Со временем перестают включаться блокировки. Проблема в сервоприводах и проводке – они сдаются под воздействием воды.

В конечном итоге настает черед и переднего редуктора – изнашиваются сателлиты. Стоимость ремонта – около 20 000 рублей. Задний редуктор гораздо выносливее. Возрастные машины страдают от подтекающих сальников полуосей.

ремонт KDSS (замена жидкости, устранение крена)

Модераторы: Dmitri S, flashLAV, snow1975

ПОМОГИТЕ разобраться с этой бедой. необходимо полное описание болезней KDSS и как их устранять. Спасибо

Лучше звонить +79213812172 или писать pu На форуме бываю редко

_______________________________________ Техника в руках диракя — груда металла.

Лучше звонить +79213812172 или писать На форуме бываю редко

Ошибка 1779 присутствует как в Kinetic Dynamic Suspension System (C1779/79, Zero point calibration of acceleration sensor undone, при этой ошибке лампочка KDSS должна гореть, неисправностью не считается), так и в Electronic Modulated Suspension & Rear Air Suspension System (C1779/79, Crankshaft position sensor circuit, запоминается только в памяти)

Может номер ошибки другой?

Всем спасибо Y-DNA:M423+ P41.2- L161- mtDNA: H11

Может номер ошибки другой?

_______________________________________ Техника в руках диракя — груда металла.

Всем спасибо Y-DNA:M423+ P41.2- L161- mtDNA: H11

_______________________________________ Техника в руках диракя — груда металла.

Может быть. Хотя перепроверил и «ALL DATA 2008 года» и по «Митчелу 2008 года», С1779 — сигнал датчика распредвала.

Все таки у Toyota в документации — какие-то непонятки Посмотрел для моделей, старше 2005г. — там уже номер ошибки 1879, хотя дальше по тексту — снова 1779 (см. вложение)

И Ваш путь правильный, так как при ошибке калибровки должна гореть лампочка KDSS, а пишут — что все нормально Так что, наука о контактах — форева

Всем спасибо Y-DNA:M423+ P41.2- L161- mtDNA: H11

Источник

Часто задаваемые вопросы

Тойота VSC и Проверка Двигателя Горит

• Общей проблемой для многих автомобилей Toyota является то, что в дополнение к лампе проверки двигателя может также загореться лампа VSC OFF. VSC означает контроль устойчивости автомобиля. Кроме того, может включиться противобуксовочная система или индикатор Trac Off.
• Если это так, это не обязательно означает, что есть проблема с вашей системой контроля тяги Toyota. Это просто означает, что система отключена и не будет работать, пока проблема с индикатором проверки двигателя не будет устранена. Недостатком отключения VSC или Trac Off является то, что ваш автомобиль может заносить в экстремальных условиях вождения.
• Тойота «VSC Off» и «Check Engine» могут включаться от неплотной газовой крышки. Единственный способ узнать наверняка — это прочитать коды со сканером OBD2.

Отключите Trac и проверьте свет двигателя на Toyota

Обычно световой индикатор включения тяги загорается при включении контрольной лампы двигателя на вашей Toyota. Контроль тяги отключается, но это не означает, что есть проблема с системой Trac. Просто исправьте проблему с индикатором проверки двигателя, и индикатор Trac Off также будет сброшен.

Нормально ли загорается лампа проверки двигателя Toyota после замены масла?

Единственная причина, по которой Toyota проверяет лампочку двигателя после замены масла, — это случайное отключение датчика. В противном случае, нет причин для замены масла в маршруте, чтобы запустить Toyota CEL.

Могу ли я сбросить индикатор проверки двигателя Toyota, отсоединив аккумулятор?

Да, вы сбросите индикатор проверки двигателя, но это не решит проблему. Если вы считаете, что проблема была устранена, поезжайте на пару дней, и индикатор погаснет сам по себе. Еще одним недостатком отсоединения аккумулятора для сброса индикатора двигателя проверки Toyota является то, что любые коды неисправностей, которые могут помочь вам диагностировать проблему, будут удалены из памяти.

Показать похожие теги

коды проверки двигателя двигателя Toyota мигает лампочка проверки двигателя Toyota Тойота проверить двигатель свет VSC сброс световой индикации двигателя проверки Toyota свет двигателя проверки Тойоты awd Тойота чек двигатель свет бензобака Диагностика освещения двигателя Toyota. Тойота проверить световой индикатор двигателя не горит Toyota Toyota Check Light замена масла Выключите свет двигателя проверки Toyota. код проверки двигателя Toyota C1201 Тойота проверить свет двигателя VSC Trac выключен Тойота проверяет сброс бензобака в двигателе Тойота проверить двигатель свет холодная погода Фонарь двигателя Toyota Check VSC 4WD Индикатор проверки двигателя Toyota включен, но без кодов Тойота проверить свет двигателя и выключить свет на Toyota проверяет свет двигателя и VSC Toyota проверяет свет двигателя после замены масла Toyota проверяет свет двигателя и крышку бензобака Тойота Венза проверить двигатель свет awd toyota rav4 проверьте свет двигателя awd Тойота Такома проверить свет двигателя и отследить Toyota Highlander проверяет свет двигателя и гаснет Toyota 4runner проверяет свет двигателя и загорается Toyota 4runner проверьте свет двигателя и VSC Toyota Highlander Check Light системы управления двигателем toyota sienna проверьте свет двигателя и VSC Тойота Сиенна проверить свет двигателя и отследить Toyota Rav4 Проверьте свет двигателя VSC и 4WD на Toyota Avalon проверить свет двигателя VSC Trac выключен Toyota Avalon Проверьте свет двигателя toyota auris проверьте свет двигателя Toyota Avalon Проверка сброса света двигателя toyota avanza проверьте свет двигателя Индикатор проверки двигателя Toyota мигает Тойота Кэмри проверяет мигание лампочки двигателя Индикатор проверки двигателя Toyota Highlander мигает Индикатор проверки двигателя Toyota Sequoia мигает Индикатор проверки двигателя Toyota Corolla мигает Тойота Авалон мигает, загорается двигатель Тойота 4Runner проверить двигатель мигает Тойота rav4 проверяет мигание лампочки двигателя Тойота Сиенна проверить двигатель мигает Индикатор проверки двигателя Toyota T100 мигает Toyota Prius Check Двигатель мигает, Тойота Ярис проверить индикатор двигателя мигает Toyota Camry 2007 проверяет, мигает ли индикатор двигателя двигатель Toyota и индикатор батареи горит Индикатор проверки двигателя Toyota Toyota Avalon 2000 мигает Мигает лампочка проверки двигателя Toyota Camry 2002 Индикатор проверки двигателя Toyota Toyota Sienna 2004 года мигает Индикатор проверки двигателя Toyota Toyota Avalon 2006 мигает Индикатор проверки двигателя Toyota Telica 2001 мигает 1999 Toyota 4runner проверить мигание лампочки двигателя

Ошибка PCS

Об ошибке в системе PCS водителю сигнализирует контрольная лампа на приборной панели с названием Check PCS или просто PCS, имеющая желтый или оранжевый цвет (обычно говорят, что загорелся PCS). Причин возникновения неполадок может быть очень много. Это происходит после того, как включается зажигание автомобиля, и ЭБУ проводит тестирование всех систем на их работоспособность.

Пример индикации об ошибке в работе системы

Возможные неисправности системы PCS

Неисправности в работе Check PCS System могут быть вызваны разными причинами. В следующих случаях загоревшаяся лампа погаснет и система вновь станет доступной при наступлении нормальных условий:

• если радарный датчик или камера-датчик сильно нагрелись, например, на солнце;
• если радарный датчик или камера-датчик сильно переохладились;
• если радарный датчик и эмблема машины покрыты грязью;
• если область на ветровом стекле перед камерой-датчиком чем-то закрыта.

Также причинами возникновения ошибок могут быть следующие ситуации:

• выход из строя предохранителей цепи питания блока управления PCS или цепи стоп-сигналов;
• окисление или ухудшение качества контактов в клеммной колодке тех из них, которые связаны с работой системы предаварийной безопасности;
• разрыв или нарушение изоляции контрольного кабеля, идущего от радара-датчика до ЭБУ автомобиля;
• значительное снижение уровня тормозной жидкости в системе или износ тормозных колодок;
• низкое напряжение от аккумулятора, из-за чего ЭБУ расценивает это как ошибку PCS;
• смещение и раскалибровка радаров.

Методы решения

Самый простой метод, который может помочь на начальном этапе — сбросить информацию об ошибке в ЭБУ. Это можно выполнить самостоятельно, отсоединив минусовую клемму от аккумулятора на несколько минут. Если это не помогло, обращайтесь за помощью к официальному дилеру Toyota или к квалифицированным и проверенным мастерам. Они сбросят ошибку с помощью электронных средств. Однако если после сброса ошибка возникает вновь — необходимо искать ее причину. Для этого следует выполнить следующие действия:

• Проверить предохранитель в цепи питания блока PCS на предмет его выхода из строя.
• На автомобиле Toyota Land Cruiser необходимо проверить питание на 7-мом контакте 10-ти контактного разъема блока PCS.
• Проверить контакты на разъемах блоков в ногах водителя и пассажира на предмет их окисления.
• Проверить разъем ЭБУ ремней безопасности под рулем.
• Проверить целостность кабеля, подключенного к переднему радару (который расположен за радиаторной решеткой). Часто такая проблема возникает у машин Toyota Prius.
• Проверить предохранитель цепи стоп-сигнала.
• Очистить передний радар и эмблему на радиаторной решетке.
• Проверить, не сместился ли передний радар. При необходимости его нужно откалибровать у официального дилера Toyota.
• Проверить уровень тормозной жидкости в системе, а также износ тормозных колодок.
• У автомобиля Toyota Prius сигнал об ошибке может возникнуть из-за того, что оригинальные аккумуляторы выдают заниженное напряжение. Из-за этого ЭБУ ошибочно сигнализирует о возникновении некоторых ошибок, в том числе в работе PCS.

Дополнительная информация

Для того, чтобы система PCS работала исправно, необходимо предпринимать профилактические меры, которые позволят датчикам нормально функционировать. Для радарного датчика:

Пример расположения датчика-радара

• всегда содержите датчик и эмблему автомобиля в чистоте, в случае необходимости протирайте их мягкой ветошью;
• не устанавливайте на датчик или эмблему никаких наклеек, в том числе, прозрачных;
• не допускайте сильных ударов по датчику и радиаторной решетке, в случае повреждения сразу же обращайтесь за помощью в специализированную мастерскую;
• не разбирайте радарный датчик;
• не меняйте структуру или схему датчика, не покрывайте его краской;
• замену датчика или радиаторной решетки проводите только у официального представителя Toyota или на СТО, имеющих соответствующие лицензии;
• не снимайте с датчика табличку о его соответствии закону об используемых им радиоволнах.

• всегда содержите ветровое стекло в чистоте;
• не устанавливайте антенну и не наклеивайте различные наклейки на ветровом стекле напротив камеры-датчика;
• при покрывании ветрового стекла напротив камеры-датчика конденсатом или льдом, используйте функцию устранения запотевания;
• не покрывайте ничем стекло напротив камеры-датчика, не устанавливайте тонировку;
• если на ветровом стекле имеются трещины — замените его;
• защищайте камеру-датчик от намокания, попадания интенсивного ультрафиолетового излучения и яркого света;
• не дотрагивайтесь до объектива камеры;
• защищайте камеру от сильных ударов;
• не меняйте положения камеры и не снимайте ее;
• не разбирайте камеру-датчик;
• не устанавливайте возле камеры устройства, излучающие сильные электромагнитные волны;
• не меняйте никакие предметы возле камеры-датчика;
• не модифицируйте фары автомобиля;
• если вам нужно закрепить на крыше габаритный груз, следите за тем, чтобы он не мешал камере-датчику.

Систему PCS можно принудительно отключить. Для этого используется кнопка, расположенная под рулевым колесом. Отключение необходимо производить в следующих ситуациях:

• при буксировке вашего автомобиля;
• при буксировке вашим автомобилем прицепа или другой машины;
• при транспортировке автомобиля на других транспортных средствах — автомобильных или железнодорожных платформах, кораблях, паромах и так далее;
• во время поднятия автомобиля на лифте с возможностью свободного вращения колес;
• при проведении диагностики автомобиля на испытательном стенде;
• при выполнении балансировки колес;
• в случае, если передний бампер и/или радарный датчик были повреждены вследствие удара (например, аварии);
• при вождении неисправного автомобиля;
• при езде по бездорожью или придерживаясь спортивного стиля;
• при низком давлении в шинах или если покрышки слишком изношены;
• в случае, если на машине установлены иные покрышки, нежели указанные в спецификациях;
• при установленных на колесах цепях;
• когда на машине установлено запасное колесо;
• если подвеска автомобиля подвергалась модификации;
• при загрузке машины тяжелым багажом.

Система PCS делает эксплуатацию вашего автомобиля гораздо безопаснее. Поэтому старайтесь поддерживать ее в работоспособном состоянии и держать постоянно включенной. Однако если она по каким-либо причинам вышла из строя — это не является критичным. Проведите самостоятельную диагностику и устраните проблему. В случае, если у вас не получилось выполнить это самостоятельно — обратитесь к официальному дилеру Toyota в вашем регионе или к квалифицированным мастерам.

По статистике, чаще других проблема с PCS появляется у людей, пользующихся заглушками для фиксаторов ремней безопасности. Дело в том, что при срабатывании системы ремни подтягиваются с помощью встроенных моторчиков и выключателей. Однако при попытке разблокировать ремни как раз и возникает ошибка, от которой в дальнейшем трудно избавиться. Поэтому не советуем вам пользоваться заглушками для ремней, если ваш автомобиль оборудован системой предаварийной безопасности.

Система помощи при трогании на подъеме HSA (HAC) В наши дни автомобилестроение достигло значительных успехов,…

Лада Приора Хэтчбек Про неё слагали легенды › Бортжурнал › Модернизация системы охлаждения двигателя Еще…

Виды топливных систем бензиновых двигателейВ зависимости от типа бензинового двигателя, различают карбюраторную и инжекторную топливные…

Лада 2109 Baltic GL EuroSamara › Бортжурнал › О первой подушке безопасности для отечественного автомобиля…

Расшифровка, что такое система SRS в автомобилеSRS (сокращение от Supplementary Restraint System) – это система…

Как система VSC определяет момент начала бокового заноса

Мы уже упоминали, что система стабилизации движения работает в связке с другими системами активной безопасности. В её состав входят следующие компоненты:

• датчики;
• информационный блок;
• ЭБУ;
• исполнительные механизмы.

Рассмотрим работу каждой из них. Система VSC использует шесть датчиков, два их которых находятся под центральной консолью автотранспортного средства:

• первое устройство – датчик угловой скорости, в задачи которого входит определение момента, когда автомобиль начинает вращаться вокруг вертикальной оси. Его ещё называют датчиком рысканья, поскольку такое движение авто именуют рысканием. Английское (и международное) наименование датчика – Yaw Rate Sensor;
• вторым устройством, входящим в систему датчиков курсовой устойчивости, является датчик замедления (Deceleration Sensor), функции которого заключаются в определении величины замедления центра тяжести легкового автомобиля в направлениях относительно вертикальной и боковых осей;
• следить за углом поворота направляющих колёс – задача датчика угла поворота (Steering Angle Sensor);
• скорость вращения колёс отслеживается датчиком скорости, который устанавливается на все колёса;
• ДПДЗ (Throttle Position Sensor) датчик, который определяет текущий угол дроссельной заслонки;
• наконец, в функции датчика измерения уровня давления в главном ТЦ (Master Cylinder Pressure Sensor) входит отслеживание давления в тормозной системе, которое изменяется при нажатии педали тормоза.

Все данные, отслеживаемые датчиками, отсылаются в бортовой компьютер, который их анализирует и на основании полученной информации определяет, следует ли активировать исполнительные устройства, чтобы избежать бокового заноса автомобиля.

Исполнительных механизмов в системе курсовой устойчивости два: один из них отвечает за индивидуальное подтормаживание колёс посредством изменения уровня давления в колёсных тормозных цилиндрах, второй приводит в движение дроссельную заслонку (призакрывает её, чтобы уменьшить скорость вращения колёс).

Как только ЭБУ определяет, что машина вошла в боковое скольжение, тут же на панели приборов загорается соответствующая сигнальная лампочка и приводится в действие механизм предотвращения заноса. Кроме световой индикации, о начале вращения автомобиля вокруг вертикальной оси информирует и звуковой сигнал.

Итак, алгоритм работы системы курсовой устойчивости можно описать следующим образом:

• бортовой компьютер, постоянно получает данные от всего комплекса вышеописанных датчиков, анализируя их и принимая решение, началось ли рыскание автомобиля. Если да, то ЭБУ определяет, в какую сторону начался занос (то есть следует реагировать на избыточную или недостаточную поворачиваемость автотранспортного средства);
• если начался занос, немедленно активируется механизм прикрытия дроссельной заслонки, что приводит к замедлению скорости вращения колёс;
• одновременно подаётся управляющий сигнал в гидравлический блок тормозной системы с целью подачи давления в нужный тормозной цилиндр для подтормаживания соответствующего колеса;
• при этом загорается сигнальная лампочка и звучит предупредительный сигнал, информирующие водителя, что начался занос и включен режим активизации системы VSC.

Отметим, что на некоторых моделях автомобилей имеется кнопка VSC OFF, позволяющая отключить систему курсовой устойчивости. Однако при этом деактивация не полная: при затяжных заносах система всё-таки срабатывает, хотя и с определённой задержкой. Многие автовладельцы, предпочитающие спортивный стиль езды, самостоятельно отключают систему, однако поскольку она сопряжена с работой ABS и TRC, то они также становятся неработоспособными. Так что советовать подобные модификации системы активной безопасности автомобиля никак нельзя.

Поскольку работа системы зависит от множества компонентов, неисправность любой из них (датчика, управляющего механизма, сбой прошивки ЭБУ) приведёт к загоранию лампочки чек VSC. Как правило, в подобных ситуациях самостоятельное диагностирование проблемы затруднительно.

Особо отметим, что загорание Check VSC System может означать и поломки, вообще не имеющие отношения к системе курсовой устойчивости, поэтому в подобных ситуациях следует обращаться в сервисный центр, где опытные и квалифицированные специалисты определят причину загорания лампочки.
