Когда нужно делать сход развал: признаки и регламент

На что влияет развал-схождение?

Три основные характеристики угла установки колес:

Развал – это угол наклона колес в перпендикулярной плоскости по отношению к дорожному полотну. Если верхняя часть колеса направлена наружу колесной арки, развал положительный, в обратном случае – отрицательный;
Схождение – угол установки колес одной оси относительно друг друга в параллельной к дорожному полотну плоскости. Если проложенные условно через плоскости вращения колес оси пересекаются перед носовой частью, схождение считается положительным, а если позади кормовой части, то отрицательным;
Угол продольного наклона (кастер) – это угол между осью поворота колеса и вертикалью, условно проложенной через центр ступицы. Если ось поворота находится ближе к кормовой части авто – кастер положительный, а если направлена к носовой части, то отрицательный.

При прямолинейном движении с постоянной скоростью автомобиль наиболее устойчив при нулевом кастере, схождении и развале. Но при повороте в таком случае из-за подвижности и эластичности элементов подвески колесо будет подламываться. Большая часть нагрузки будет перенесена на противоположную к повороту часть покрышки в пятне контакта с дорожным полотном, из-за чего уменьшается коэффициент сцепления. Поэтому на современных авто колеса устанавливают с небольшим отрицательным развалом.

На автомобилях с задними ведущими колесами в процессе разгона на переднюю ось действует сила, пытающаяся вывернуть колеса наружу относительно оси прямолинейного движения. Поэтому с завода конструкторами рассчитывается небольшой положительный угол схождения колес передней оси.

На переднеприводных автомобилях углы установки ведущей оси имеют небольшое отрицательное схождение, поскольку на покрышки воздействует сила тяга, совпадающая с направлением движения.

Кастер необходим для динамической стабилизации автомобиля и самоцентрирования поворачиваемой оси. Чем положительней кастер, тем больше на колеса воздействует возвратная сила, стремящаяся вернуть поворотную ось в исходное положение. Также позитивный кастер влияет на динамический развал, обеспечивая большее сцепление колес с дорожным полотном при вывороте руля, увеличивает управляемость при движении накатом и при входе в поворот на торможении.

Ошибки и последствия

Причиной неправильной регулировки, как правило, становятся некорректно снятые данные. Чтобы исключить ошибки, следует:

замерить давление во всех шинах и довести его до нужного значения;
выполнить коррекцию поперечного и продольного наклона ТС;
осуществить проверку ходовой части и устранить неисправности.

Последствия неправильной регулировки

«Неверный» развал колес вызывает проблемы с управлением, становится причиной неравномерного и повышенного износа протектора и деталей подвески.

Неправильно настроенное схождение колес становится причиной неравномерного и ускоренного износа шин. При чрезмерном отрицательном схождении сильно изнашивается внутренняя сторона, положительный угол провоцирует износ внешней стороны.

Своевременная регулировка схода и развала колес гарантирует комфортное управление автомобилем, равномерное распределение нагрузки на подвеску, отзывчивость колес и руля, нормальное сцепление с дорогой.

Если параметры настроены неверно, управление автомобилем существенно усложняется, повышается риск попадания в аварию. Кроме этого изнашиваются элементы системы рулевого управления, амортизаторы, покрышки и увеличивается расход топлива. Во избежание проблем, лучше следить за правильностью настроек параметров.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля);
Давление в шинах;
Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

Перед началом регулировки развала машина должна стоять на ровной площадке.
Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
Проделайте тоже самое на втором колесе и запишите результат.
После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Как часто делают развал-сход?

Разбитые российские дороги или неадекватное вождение самого водителя обеспечивают колоссальные нагрузки на подвески и покрышки авто. Это отрицательно сказывается на балансе колес и кузова машины.

Угол колес изменяется из-за резких виражей, торможения или стремительного разгона. Чем дольше водитель избегает проверку угла наклона колес, тем выше вероятность попадания этого водителя в ДТП.

Опытные механики советуют посещать владетелям российских машин автоцентры каждые 20 тысяч километров пробега.
Если речь идет об иномарках, эта цифра может достигать 30 тысяч километров.

Как сделать развал схождение своими руками

Перед тем, как сделать сход развал самому, нужно убедиться в исправности подвески и рулевого управления. Поскольку бессмысленно что-то регулировать, если через несколько дней все опять собьется из-за неполадок в ходовой части

Особенно важно уделить внимание крестовине рулевого вала. Так же важно проверить давление в шинах, оно должно быть оптимальное

В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов. Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:

Мел.
Линейка или штангенциркуль.
Набор ключей.
Веревка с отвесом.
Телескопическая линейка.

Регулировка развала колес своими руками

Важно чтобы диски были ровные, на согнутых не получится выставить углы точно

Выставляем автомобиль на ровную поверхность, обязательно выравниваем колеса, что бы они смотрели прямо.
Делаем засечки мелом сверху и снизу внешней стороны колеса.
Теперь берем веревку с отвесом и закрепляем ее на крыле так, чтобы она неподвижно свешивалась параллельно плоскости диска и засечек. Для закрепления можно положить груз на нее или закрепить скотчем, изолентой.
Прикладывая линейку или штангенциркуль к ободу сверху и снизу, делаем измерения расстояния от обода до веревки

Важно, во избежание погрешности делать замеры нужно не от покрышки, а от обода.
Для чистоты измерений нужно повернуть колесо так, что бы оно сделало оборот на 90˚. Снова делаем засечки мелом, повторяем замеры.
И опять поворачиваем колесо на 90˚ или на 180˚ от изначального положения, снова делаем замеры

Сильных отличий в замерах быть не должно, в ином случае, у Вас либо проблемы с ходовой частью и регулировка развала схождения колес своими руками тут не поможет. Либо при несильном отклонении 5-7 мм проводиться регулировка. Примерные погрешности должны составлять 1 мм для переднеприводных автомобилей, 1-3 мм для заднеприводных.
Угол развала подбирается под каждую конкретную модель автомобиля и прописан заводом изготовителем.
Снимаем колеса и срываем оба болта крепления кронштейна поворотного кулака.
Двигаем поворотный кулак в нужную сторону, чтобы добиться угла указанного в базе данных по Вашему автомобилю, используя только что сделанные замеры.
Закрепляем кронштейн, ставим колеса на место.

Регулировка схождения колес своими руками

Автомобиль устанавливается на ровную площадку, выравниваются передние колеса с задними.
Мелом ставим метки на внутренней стороне передних колес вплотную к ободу.
Устанавливаем и фиксируем телескопическую линейку так, чтобы ее концы касались меток, но не задевали подвеску и другие детали автомобиля. Подвижную шкалу перемещаем до тех пор, пока 0 не совпадет с неподвижным указателем.
Проезжаем на машине до тех пор, пока диски не повернуться на 180˚ или сделают полукруг, линейка должна оказаться на задней стороне колеса. Главное чтобы она ни за что не зацепилась.
Смотрим на показатели, передние колеса должны быть направлены друг к другу, а значит расширяться в задней части, нужно подкрутить рулевую тягу ориентируясь на данные представленные заводом изготовителем. Тяга удлиняется, если передняя часть покрышки шире, нежели задняя. А если шире задняя, то ориентируемся по тому, сделать ли ее еще шире или наоборот.

Для регулировки схождения, надо сорвать и ослабить контргайку рулевой тяги. Далее прокрутите рулевую тягу на один оборот и сверьте показания, повторять до тех пор, пока погрешность не станет +-1 мм от оптимального значения. После чего затягивайте контргайку обратно.

Важно следить за пыльником, если он начинает скручиваться, то нужно ослабить муфту на нем и затянуть после завершения регулировки. Таким образом, Вы сделаете схождение колес в домашних условиях

Инструкция по регулировке развала-схождения своими руками

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля);
Давление в шинах;
Загрузка машины.

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Регулировка угла развала колес

Перед началом регулировки развала машина должна стоять на ровной площадке.
Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
Проделайте тоже самое на втором колесе и запишите результат.
После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

Регулировка угла схождения колес

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Важные уточнения по процедуре измерения углов установки колес

Предлагаемый метод дает возможность только определять углы установки колес (УУК), чтобы получить представление о текущих параметрах схода и развала. Дальнейшие работы по их регулировке можно проводить как своими руками (при наличии соответствующего опыта и знаний), так и в автомастерских.

Подразумевается, что замеры проводятся при исправной подвеске и нормальном давлении в шинах. Поэтому соответствующие работы, связанные с диагностикой и ремонтом ходовой части, не рассматриваются.

Также необходимо учесть, что в данной статье не рассматривается, какими должны быть углы схода и развала. Речь пойдет только о процессе их измерений. Полученные результаты в дальнейшем нужно сравнить с заводскими значениями, которые могут отличаться для автомобилей разных марок и моделей.

Перед замерами углов схода и развала необходимо разместить автомобиль на ровной твердой поверхности – например, на бетонном полу гаража. Заезжая на рабочую площадку, следует держать руль в нулевом положении. При этом колеса будут стоять максимально близко к тому положению, в котором они находятся при движении авто по прямой дороге.

Если же автомобиль после остановки будет подниматься на домкрате или подъемнике, это приведет к разгрузке подвески, затем колеса станут на пол недостаточно ровно. Для устранения таких погрешностей понадобятся поворотные круги или сдвижные платформы, которых большинство автовладельцев не имеют. Поэтому приподнимать кузов перед проведением замеров настоятельно не рекомендуется. Подвеска машины должна быть под привычной нагрузкой.

Начинать замеры следует с определения углов схода, поскольку именно эти параметры регулируются на большинстве моделей автомобилей. Данная характеристика определяется для каждого из четырех колес, поэтому ее иногда называют «полусхождением». Индивидуальный сход замеряют относительно продольной оси автомобиля. Ее можно построить несколькими способами, рассмотрим подробнее.

Нужно ли делать развал-схождение после ремонтных работ, затрагивающих подвеску?

Да, всегда, когда происходит разъединение тех соединений, которые влияют на расположение колес. Например, меняются рулевые тяги и наконечники, сама рулевая рейка, стойки амортизаторов. После замены сайлентблоков, рычагов и шаровых опор (когда там есть возможность неоднозначной установки) также нужно делать развал-сход.
Если проводится только замена суппортов, тормозных колодок и дисков или стойки стабилизатора, то регулировку можно не делать. Но это только в том случае, если до ремонта не было нареканий на то, что автомобиль «не держит» дорогу или есть неравномерный износ покрышек. Недобросовестные мастера и автосервисы зачастую навязывают проверку и регулировку развала-схождения в обязательном порядке.

Как регулируют углы?

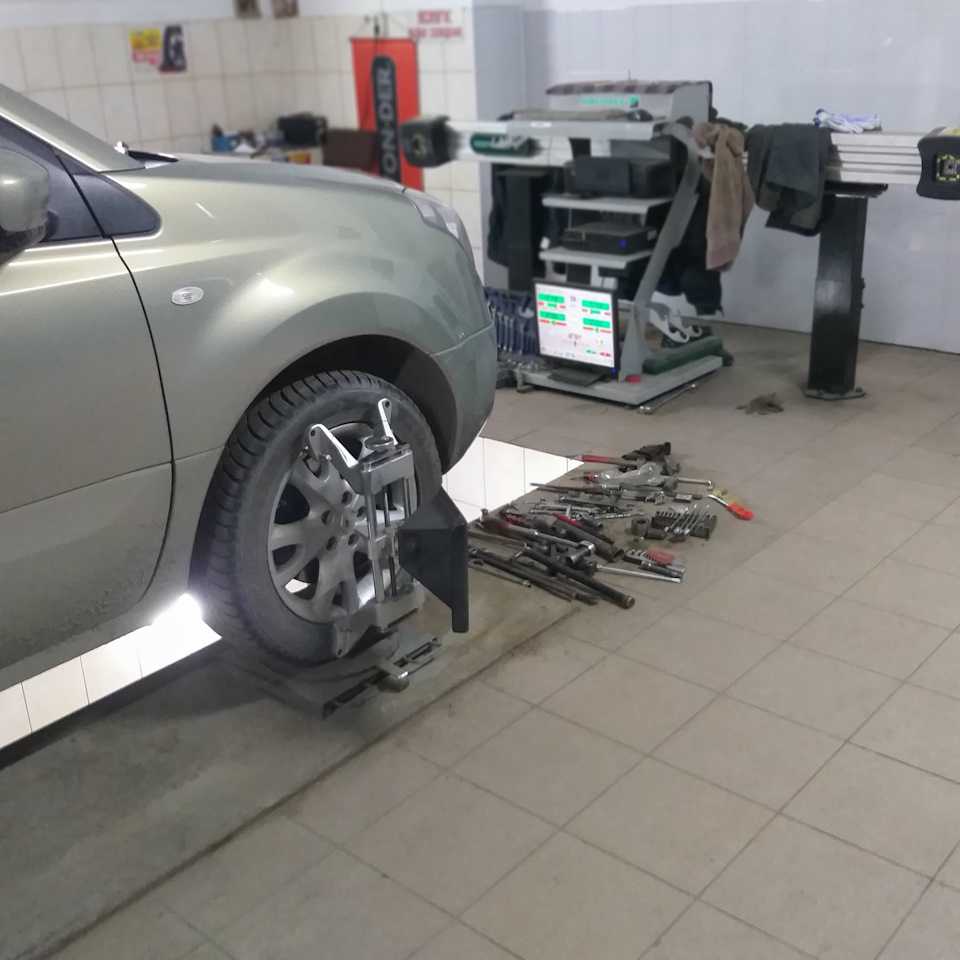

Процедура проводится на 3D-стенде, с использованием оптических датчиков, что позволяет точно выставить правильные углы. Регулировка состоит из нескольких шагов:

Проверка ходовой части автомобиля на люфты, степень износа частей;
Замер и регулировка давления в шинах;
Установка автомобиля на 3D-стенд и прикрепление датчиков к колёсам;

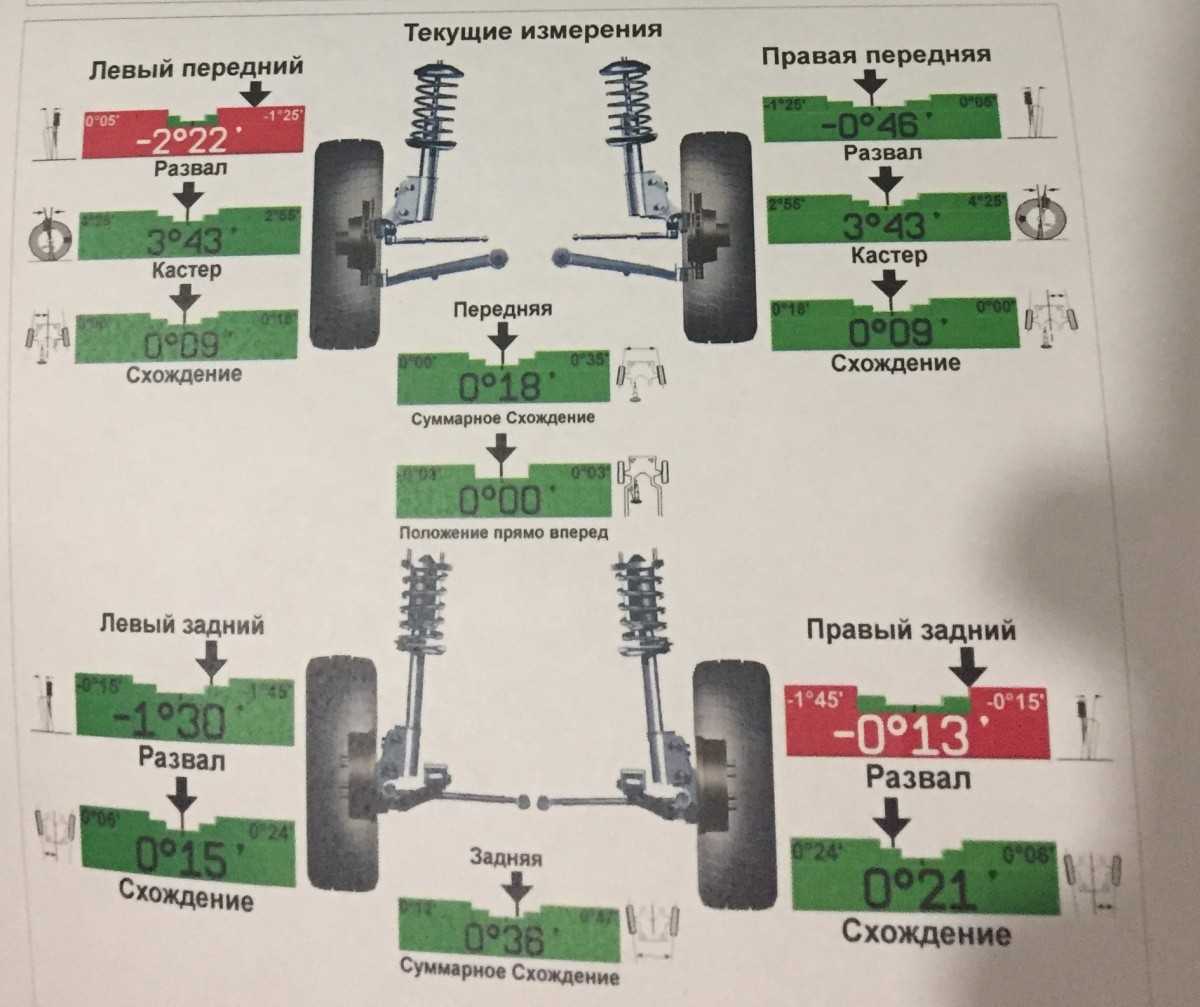

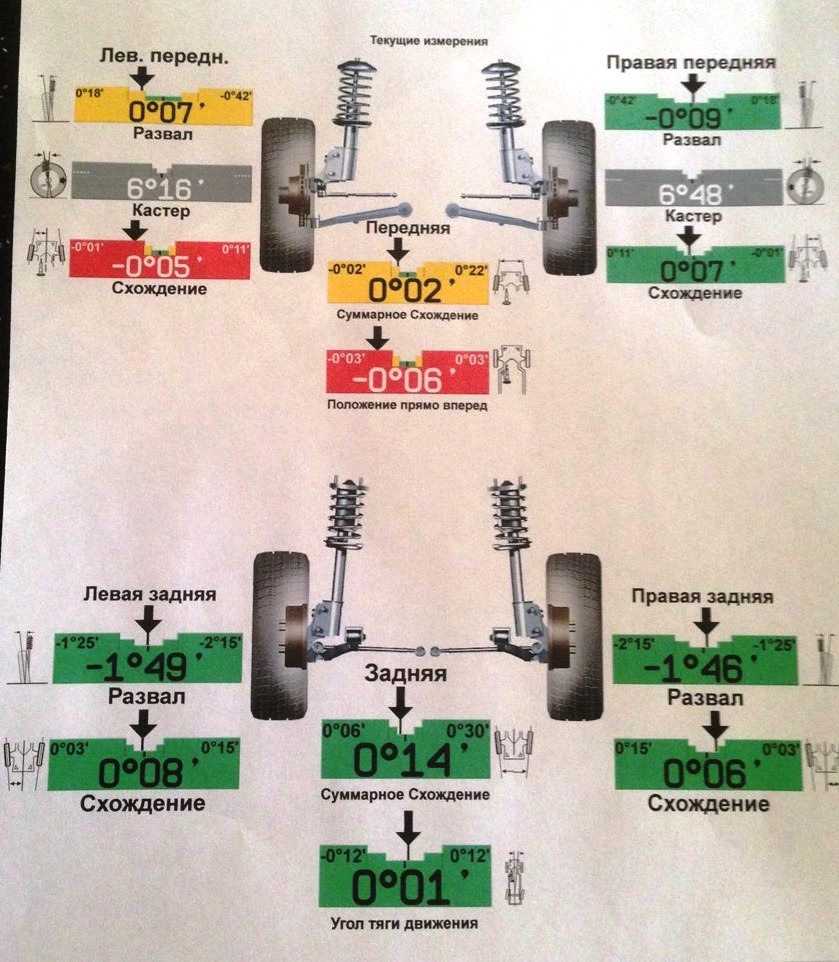

Снятие параметров с передних и задних осей. Камеры фиксируют положение датчиков и отправляют информацию на компьютер;
Выявление отклонения в положении колёс (данные по 3 видам углов: угол наклона, развал и схождение). Стенд содержит в себе техническую информацию большинства моделей автомобилей;
Регулировка углов в положении колеса в зависимости от параметров модели автомобиля, начиная с задней оси.

Развал-схождение — процедура стоимостью около 1 700 рублей. Стоимость летней резины — от 8 000 рублей за комплект из 4 шин. Стоимость ремонта подвески стремится к десяткам тысяч рублей. Своевременное прохождение процедуры развал-схождения не только предотвратит опасные ДТП, но и сэкономит тысячи рублей на обслуживание автомобиля.

Когда следует проводить развал-схождение

Развал-схождение — важная процедура для автомобиля, которая позволяет выставить правильное положение колес. Если не обращаться к регулировке, теряется управляемость, а протекторы начинают изнашиваться слишком быстро. Кроме того, из-за такого дефекта из строя могут выйти многие агрегаты и элементы ходовой части — ступичные подшипники, шаровые опоры и прочее. Сотрудники на шиномонтажном сервисе рекомендуют как можно чаще обращаться за процедурой. Однако, делать это следует по мере выхода из правильного положения. Есть несколько признаков, по которым можно определить необходимость проведения процедуры и не попасться на удочку сотрудников сервиса.

Внимательный автомобилист по некоторым признакам может определить, когда следует проводить развал-схождение

По ПДД, каждый автовладелец должен следить за состоянием своего транспортного средства. Именно он должен знать пробег, а также выбирать оптимальные условия эксплуатации. Внимательный автомобилист по некоторым признакам может определить, когда следует проводить развал-схождение

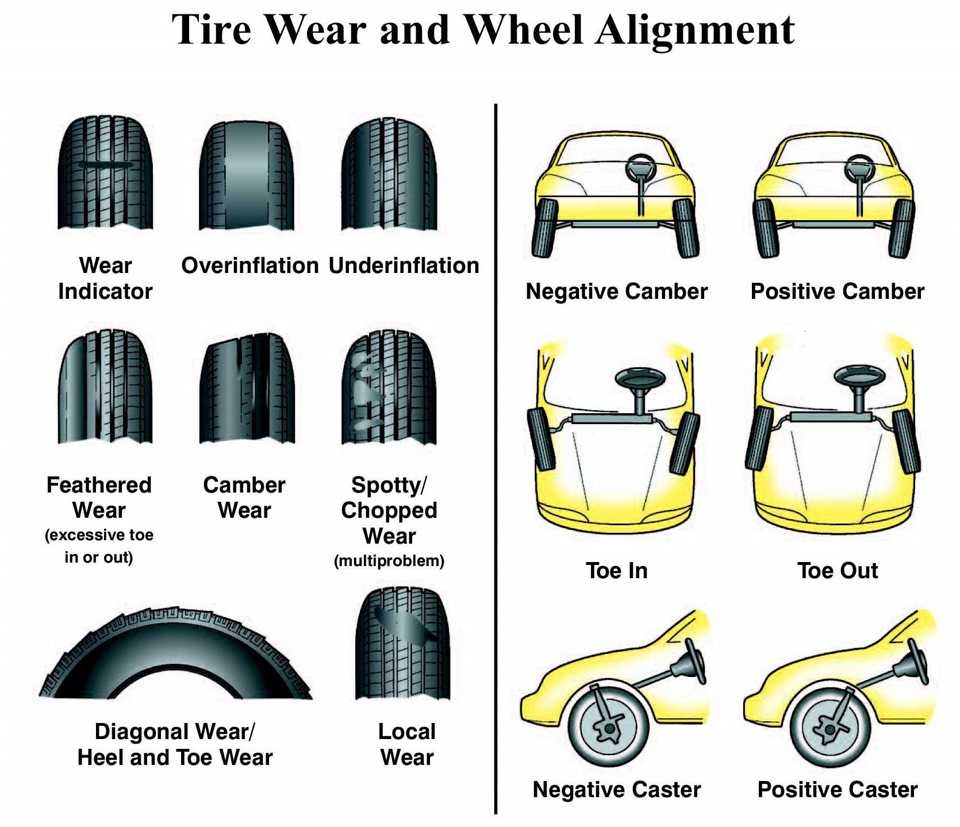

Первым делом нужно обращать внимание на состояние протектора. Так можно определить положительный или отрицательный развал

Если положительный, то будет стираться внешняя сторона покрышки, отрицательный — внутренняя.

При неправильном положении колес нагрузка начинает распределяться неравномерно. Это приводит к ухудшению управляемости автомобиля. Если такое уже происходит, нужно отправляться в сервис. Причина износа может заключаться в повреждении втулки подвески, шаровых опор, пружин и амортизаторов.

Слишком большой угол развала может приводить к утяжелению руля

Руль. Если колеса на задней оси отличаются по направленности развала, то во время прямолинейного движения руль будет постоянно отклоняться в определенную сторону. Такое явление может говорить и о смещении задних колес. Слишком большой угол развала может приводить к утяжелению руля. В таких условиях для маневрирования рулем приходится прилагать больше усилий. Однако, точно такая же проблема может возникать и из-за других причин — установленные шины по ширине превышают допустимые значения, в колесах слишком низкое давление, сильно затянута рулевая рейка.

При неправильном положении колес рулевое колесо после поворота может не возвращаться в исходное положение. Тогда водитель вынужден прилагать лишние усилия и жертвовать безопасностью. Как правило, проблема в данном случае заключается в недостаточном уровне жидкости внутри бачка гидроусилителя руля.

Если автомобиль во время движения по прямой начинает уходить в сторону, это может говорить о неправильном положении колес

Колеса. Если во время движения покрышки издают слишком громкие звуки, которых раньше не было, это может говорить о неправильном положении колес на одной оси. Разный износ шин приводит к увеличению сопротивления качения. Из-за этого и возникает посторонний шум. Такая проблема может возникать из-за перекаченных шин.

Занос. Если автомобиль во время движения по прямой начинает уходить в сторону, это может говорить о неправильном положении колес. Чтобы точно убедиться в проблеме, следует разогнать транспорт до 40 км/ч и отпустить руль. Однако, такой же дефект может возникать из-за других причин:

1) разный рисунок протектора на ведущих колесах; 2) поломка клапана гидроусилителя руля; 3) неравномерный износ покрышек; 4) поломка элементов подвески; 5) разное давление в шинах.

Если не проводить развал-схождение, автомобиль будет хуже вести себя при прямолинейном движении

Как часто регулировать развал-схождение. Специалисты рекомендуют обращаться к процедуре каждые 10-15 тысяч км. Однако, данный интервал является условным, так как периодичность настройки колес зависит от условий эксплуатации. Если вы покупаете автомобиль в салоне, сотрудники должны проверить схождение, при необходимости провести регулировку. Если в процессе управления транспортным средством автомобиль тянет в сторону, пора отправляться в сервис. Кроме того, рекомендуется проводить развал-схождение после сезонной смены покрышек. В некоторых случаях настройка может потребоваться и после ремонта некоторых узлов.

Опасность езды без настройки. Если не проводить развал-схождение, автомобиль будет хуже вести себя при прямолинейном движении. Из-за сбитых углов кузова, его будет максимально тянуть в сторону. Кроме того, владелец будет вынужден чуть ли не каждый год менять резину, так как при неправильном положении колес она изнашивается раньше времени.

Итог. Развал-схождение колес — процедура, которая позволяет улучшить управление автомобилем. Необходимость ее проведения можно определить по некоторым признакам.

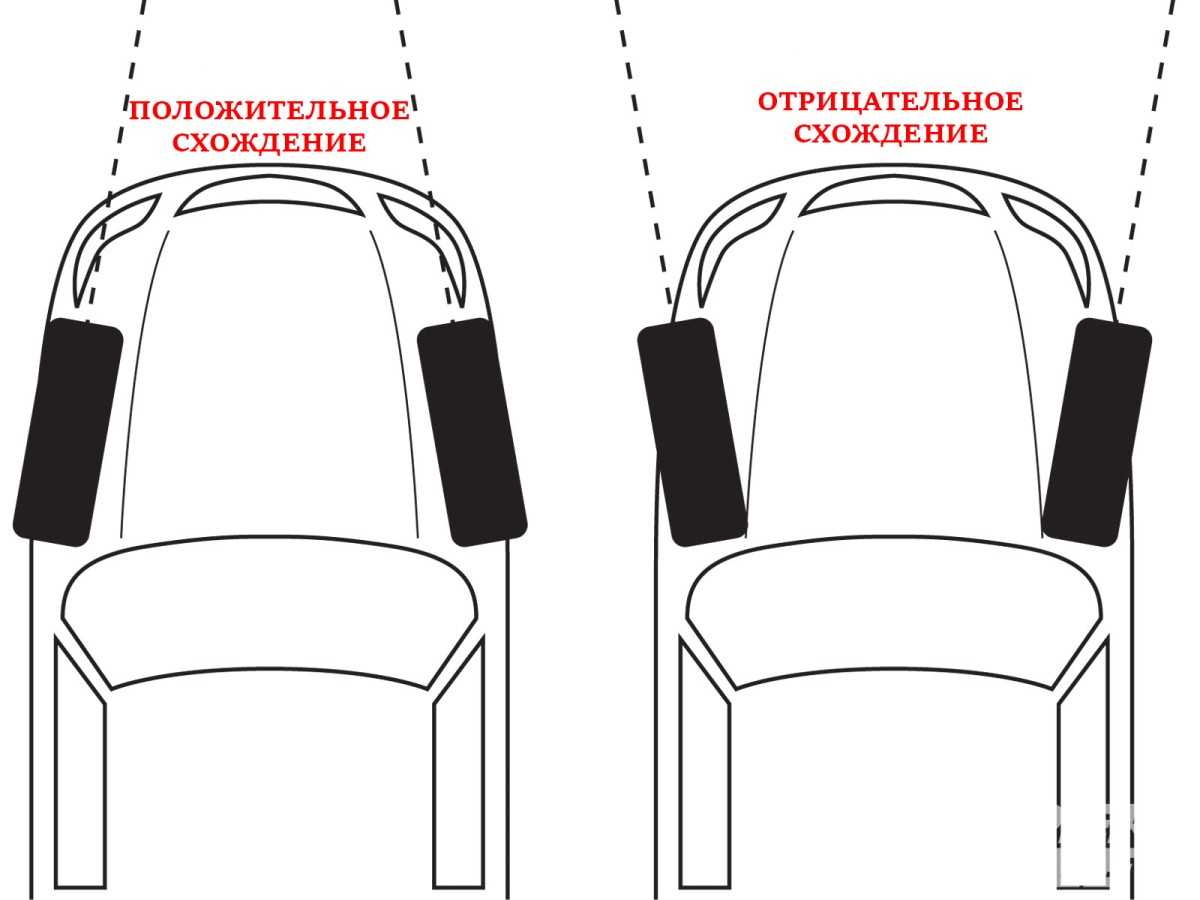

Схождение колес

Схождением колес называют углом по отношению друг к другу. Если посмотреть на колесо сверху, то расстояние между передней их частью будет меньше. При движении действует закон закон силы сопротивления, создающий поворачивающий момент относительно оси. Простыми словами — колеса будут стремится наружу, а при движении задним ходом — наоборот. Это касается заднеприводных автомобилей. Данный параметр называется положительным схождением.

Для переднеприводных авто, где колеса одновременно поворачиваемые и управляемые, колеса будут стремиться наоборот — вовнутрь, это называется отрицательным схождением.

Кстати, в задней независимой подвеске активно применяют тяги схождения, которые поддаются регулировке. За счет этого задняя часть авто способна подруливать, помогая поворачивать в правильной траектории.

Как правильно выставить углы схождения колес:

Перед регулировкой схождения должны быть проверены шарнирные детали рулевого управления, разработаны гайки рулевых наконечников, степень затяжки рычага к поворотному кулаку. Все легковые и коммерческие авто, массой до 3500 кг поддаются регулировке схождения на стенде при помощи компьютера. Сейчас наиболее распространены оборудование 3D-развала, которые помогают выставить углы с точностью до градуса.

Автомобиль устанавливается на стенд, к колесам подсоединяют специальные мишени, которые калибруются движением колеса вперед-назад и в сторону. На мониторе компьютера высвечивается информация об углах колес, предварительно нужно выбрать марку, модель и год выпуска ТС, чтобы задать заводские параметры.

Развальщик начинает регулировку рулевых наконечников, подкручивая гайку в ту или иную сторону, в зависимости от положения колеса. Когда на мониторе угол схождения показывает на зеленом фоне — наконечник зажимается, данная сторона выставлена. Та же операция происходит и на другой стороне.

Что такое поперечный угол наклона оси поворота колеса?

Многие владельцы авто могут услышать подобную формулировку на СТО. Данная формулировка и есть кастор. Он выполняет главную функцию по стабилизации колес на поверхности. При правильно установленном касторе, колеса будут сами возвращаться в прямое положение, тем самым пассивно помогая водителю рулить транспортным средством.

На движение автомобиля всегда действуют силы, которые стремятся направить его в противоположное направление. К ним могут относиться углы наклона дорожного полотна, выбоины и неровности дороги, плохое равновесие колес и многое другое. При отсутствии кастора, автомобилисту пришлось бы рулить самостоятельно и вытягивать руль при каждой неровности или повороте.
