Сцепление
Сцепление — сухое, однодисковое, постоянно включенное, беззазорное, с тросовым приводом, предназначено для передачи крутящего момента от коленчатого вала двигателя к первичному валу коробки передач с возможностью кратковременного их разъединения и плавного соединения. Плавность включения сцепления обеспечивается проскальзыванием ведомого диска относительно нажимного диска и маховика.
Сцепление: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — регулировочные гайки троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — кронштейн оболочки троса; 11 — пыльник; 12 — перегородка моторного отсека; 13 — выжимной подшипник; 14 — гайки крепления оболочки троса; 15 — кронштейн на картере коробки передач
Сцепление установлено на маховике и закрыто алюминиевым картером, который крепится болтами к блоку цилиндров. С другой стороны картер сцепления соединен с картером коробки передач.
На шлицах первичного вала коробки передач свободно установлен ведомый диск, разделенный радиальными прорезями на двенадцать секторов. К ведомому диску с двух сторон приклепаны фрикционные накладки из специального материала. Крутящий момент от ведомого диска на его ступицу передается через пружинно-фрикционный демпфер (гаситель крутильных колебаний).
Ведущая часть сцепления (корзина) крепится к маховику шестью болтами. Корзина состоит из нажимного диска, кожуха и диафрагменной нажимной пружины. Нажимной диск подвижно закреплен на упругих пластинах внутри кожуха. Под действием диафрагменной пружины ведомый диск зажимается между нажимным диском и маховиком.
К педали шарнирно крепится верхний наконечник троса. Нижний наконечник троса шарнирно связан с вилкой выключения сцепления, ось которой установлена на двух пластмассовых втулках в картере сцепления. Выжимной подшипник — шариковый, радиально-упорный. Муфта выжимного подшипника надета на направляющую втулку и пружиной прижата к вилке выключения сцепления.
Выключение сцепления происходит при нажатии педали сцепления. При повороте вилки происходит продольное перемещение выжимного подшипника по направляющей втулке.
Внешнее кольцо выжимного подшипника постоянно прижато к лепесткам диафрагменной пружины и вращается вместе с ней.
При включенном сцеплении его ведущая и ведомая части вращаются как одно целое, передавая крутящий момент от коленчатого вала двигателя на первичный вал коробки передач. При нажатии педали сцепления вилка выключения сцепления, поворачиваясь, перемещает выжимной подшипник с его муфтой по направляющей втулке. Подшипник воздействует на диафрагменную пружину, которая, прогибаясь, отводит нажимной диск от ведомого и передача крутящего момента прекращается. При отпускании педали все детали сцепления под действием пружин возвращаются в исходное положение.
Особенности муфты Lada Priora
Любой автомобилист, интересующийся, как отрегулировать сцепление на Приоре, должен знать о наличии функции авторегулировки троса привода. То есть, вазовские конструкторы позаботились о владельце и избавили его от необходимости постоянно настраивать механизм привода муфты в процессе эксплуатации. Такая же система храпового типа установлена на Калине , но как там, так и на Priora без периодической подстройки не обойтись. Данный фактор доказан практикой и страницами форумных обсуждений.
Как работает автоматический натяжитель троса?
В приводе выключения на ВАЗ 2170 зазоры отсутствуют как понятие, отсюда и название – беззазорное сцепление. Храповый механизм служит для компенсации рабочей длины троса по мере износа накладок ведомого диска
Для понимания процесса важно принять следующие данные:
- В ходе эксплуатации ведомый диск стирается, и его накладки становятся тоньше – вследствие этого выжимной подшипник и пружины корзины смещаются в сторону коробки передач.
- Соответственно вилка в месте крепления троса перемещается в сторону радиатора.
- Пружина, расположенная на втулке регулировочного механизма, в это время сжимается и поджимает фиксаторы наконечника троса.
- В результате наконечник вытягивается из поводка, за счет чего и компенсируется износ накладок диска.
Кто еще не знает, как отрегулировать самостоятельно сцепление на Приоре, важно учесть и момент, когда накладки новые. В этом случае при отпускании педали втулка храпового механизма будет только слегка касаться кронштейна, не разжимая фиксаторов
Поэтому зубчатый наконечник троса не будет перемещаться относительно корпуса. Только по мере износа накладок распорная втулка разжимает подпружиненные фиксаторы и наконечник троса выдвинется на величину, необходимую для балансировки изношенных деталей.
Регулировка сцепления на Приоре пошаговая инструкция
Замена троса сцепления на Приоре осуществляется в случае обрыва данной детали или при ее тугом перемещении в соответствующей оболочке.
Пошаговая инструкция
Разобранная педаль сцепления
Чтобы поменять трос сцепления, потребуется набор отверток и ключей. Первоначально снимается воздушный фильтр, который находится в отсеке двигателя. Трос сцепления тянется вперед. Затем он вынимается с поводком из паза рычага.
С помощью ключа на «17» отворачивается на несколько оборотов гайка фиксации наконечника оболочки данного агрегата к кронштейну. При этом потребуется удерживать ее шестигранным ключом. Из кронштейна демонтируется наконечник. Последний элемент находится в салоне Приора.
Гайка, которая фиксирует кронштейн, отворачивается ключом на «8». Так как замена троса на Приоре выполняется в трудных условиях, для облегчения проведения работ рекомендуется сильно потянуть на себя педаль сцепления. С помощью отвертки поддевается задняя кромка последнего элемента. Затем педаль демонтируется.
Следующий шаг предусматривает вытаскивание из отверстия уплотнительного чехла троса. После его демонтажа отворачивается и снимается поводок с наконечника. Если датчик сцепления Лады Приоры вышел из строя, он заменяется новым устройством. Что касается установки троса сцепления, то эта процедура осуществляется после проверки состояния пластмассовой втулки на соответствующем пальце. Если она изношена, устанавливается новый агрегат. Палец и втулку потребуется смазать специальным веществом.
Монтаж троса сцепления на Приоре начинается с проведения данного элемента через отверстие в щитке из салона автомобиля в отсек двигателя. Затем монтируется уплотнительный чехол, надевается корпус соответствующего механизма троса на палец. После его фиксации закрепляется оболочка троса.
На наконечник проводок наворачивается таким образом, чтобы его торец находился вровень с аналогичным элементом поводка. Последний элемент устанавливается на место. Далее отрегулируйте на Приоре привод сцепления. Подобная процедура предусматривает вытягивание троса за наконечник вперед до полного упора. В этом положении измеряется расстояние от рычага до торца. Данный показатель должен равняться 27 мм.
Достичь нужного размера можно за счет вращения поводка. Его регулировка предусматривает снятие нагрузки за счет прилегания к рычагу, при этом не образуется зазор. Затем 3 раза нажимают на педаль сцепления. Данный шаг позволит сработать механизму автоматической регулировки длины устанавливаемого агрегата. Нужно учесть, что полный ход соответствующей педали не должен быть больше 146 мм.
Основные принципы
Замена троса сцепления на Приоре предусматривает последующую настройку данного агрегата. Как отрегулировать сцепление, знают автомеханики. Если Лада является переднеприводным автомобилем, тогда педаль сцепления должна находиться на одном уровне с соответствующим элементом тормозной системы. В таком случае полный ход первого устройства должен колебаться в пределах 125-135 мм. Допускаются колебания до 160 мм.
Регулировка сцепления предусматривает ослабление 1-й регулировочной контргайки троса сцепления. Находится она в отсеке двигателя на кронштейне. Подкручивая 2 контргайку, регулируют ход педали. Таким образом достигается нужная величина. По завершении этой процедуры затягивается 1-я контргайка.
В случае появления осложнений потребуется обратиться за помощью к специалистам. Зачастую регулировка троса не решает существующую проблему. Необходимо отметить, что после установки КПП вручную монтируется (на весу и без различных приспособлений). При выполнении этой работы допускается незначительный перекос первого вала. Но данный фактор может привести к поломке металлокерамической втулки и потере ведомого диска.
Как выполняется регулировка троса
Чтобы предотвратить излом втулки на Приоре, рекомендуется применять приспособление, позволяющее монтировать первичный вал и КПП правильно, учитывая при этом шлицы, исключая перекосы. Регулировка сцепления проводится с учетом особенностей трансмиссии автомобиля.
Какие могут быть причины неполадок
Отечественные производители не отличаются высококачественной и долговечной автомобильной техникой. Детали машин, как правило, приходится заменять после 1-2 лет езды. Многие элементы авто часто выходят из строя и отремонтировать их невозможно. Приходится лишь брать новые. Однако не стоит все сваливать на создателей, так как часто неправильная эксплуатация и плохой уход приводят к тому, что машина некачественно функционирует. Довольно часто встречается проблема недостаточного хода педали механизма сцепления. Возникает такая проблема обычно из-за повреждения запчастей. Для того чтобы такой проблемы не было, нужно регулярно проводить профилактические работы.
Пошаговая инструкция по замене сцепления
Для начала потребуется снять коробку передач (см. снятие КПП)
1. Для того чтобы сохранить балансировку при установке, отмечаем положение кожуха диска по отношению к маховику (см галерею ниже).
2. Находим отверстие в нажимном диске сцепления и монтируем туда оправку. Если вдруг у вас нет оправки, можно выполнить демонтаж и без нее, только необходимо при снятии ведомый диск сцепления придерживать.
3. Откручиваем и достаем 6 болтов, которыми соединяются маховик и кожух нажимного диска сцепления. При помощи отвертки постарайтесь фиксировать маховик, не позволяя ему вращаться. Когда во время установки будете затягивать болты, делайте это постепенно, переходя от одного болта к другому и совершая за один раз один оборот ключа, не более.
4. Произведите демонтаж кожуха сцепления с нажимным диском.
5. Демонтаж ведомого диска производится вместе с оправкой.
6. Проверьте состояние ведомого диска и замените его, если заметите следующие изъяны:
• наличие трещин на его деталях; • головки заклепок углублены менее чем на 2 миллиметра и заклепочные соединения ослаблены; • поверхность фрикционных накладок замаслена; • демпферные пружина в ступичных гнездах сломаны или слабо закреплены; • биение диска превышает 0,5 миллиметров; • обнаружено видимое коробление диска.
7. Внимательно рассматриваем поверхность, где происходит трение нажимного диска и маховика. При обнаружении видимых следов износа, перегрева, глубоких рисок, забоин и задиров производим замену дефектных узлов.
8. Проверяем состояние нажимного диска. При наличии следующих изъянов производит его замену:
• трещины на тарельчатой пружине; • на местах, где происходит контакт между подшипником выключения сцепления и пружинными лепестками заметен видимый износ; • места контакта подшипника выключения сцепления и пружинных лепестков расположены в разных плоскостях.
9. Осматриваем кольца опоры нажимной пружины. Наличие следов износа и трещин неприемлемо, в этом случае придется осуществить замену нажимного диска в сборе.
10. Перед установкой сцепления необходимо проверить вращение ведомого диска по шлицам первичного вала коробки передач. При наличии заедания устраните его или поменяйте дефектные детали.
11
Устанавливая в кожух нажимного диска ведомый диск, обратите внимание на то, чтобы выступающая ступичная часть была направлена в сторону нажимной пружины.. 12. Установка ведомого диска производится с использованием оправки
Установка ведомого диска производится с использованием оправки.
12. Установка ведомого диска производится с использованием оправки.
13. Устанавливая кожух нажимного диска, поместите деталь на три штифта центровки, закрутите и затяните болты, которыми скрепляются кожух и маховик (равномерно от одного болта к другому, за проход не более одного оборота).
14. Достаем оправку.
15. Устанавливаем коробку передач.
16. Регулируем сцепление, не забыв установить его нижний конец на коробку передач.
На этом замена сцепления на Приоре закончено, можно проводить дорожные испытания sovetyavto.ru
Из чего состоит сцепление механики Приоры
Перед тем как поменять деталь на Лада Приора (или выполнить любую другую операцию сродни замене) нужно знать все об устройстве этого механизма. Он состоит из нескольких комплектующих:
- Первичный вал коробки передач;
- Вилка привода выключения сцепления;
- Втулка оси вилки;
- Нажимной диск в сборе (корзина);
- Ведомый диск сцепления;
- Маховик;
- Механизм автоматической регулировки длины троса;
- Муфта выключения сцепления (выжимной подшипник);
- Нижний наконечник оболочки троса;
- Механизм привода (кронштейн, крепящийся к картеру коробки передач, уплотнитель, трос привода, втулки, направляющая втулка выжимного подшипника, поводок троса, скоба стопорная, ось, педаль и накладка).

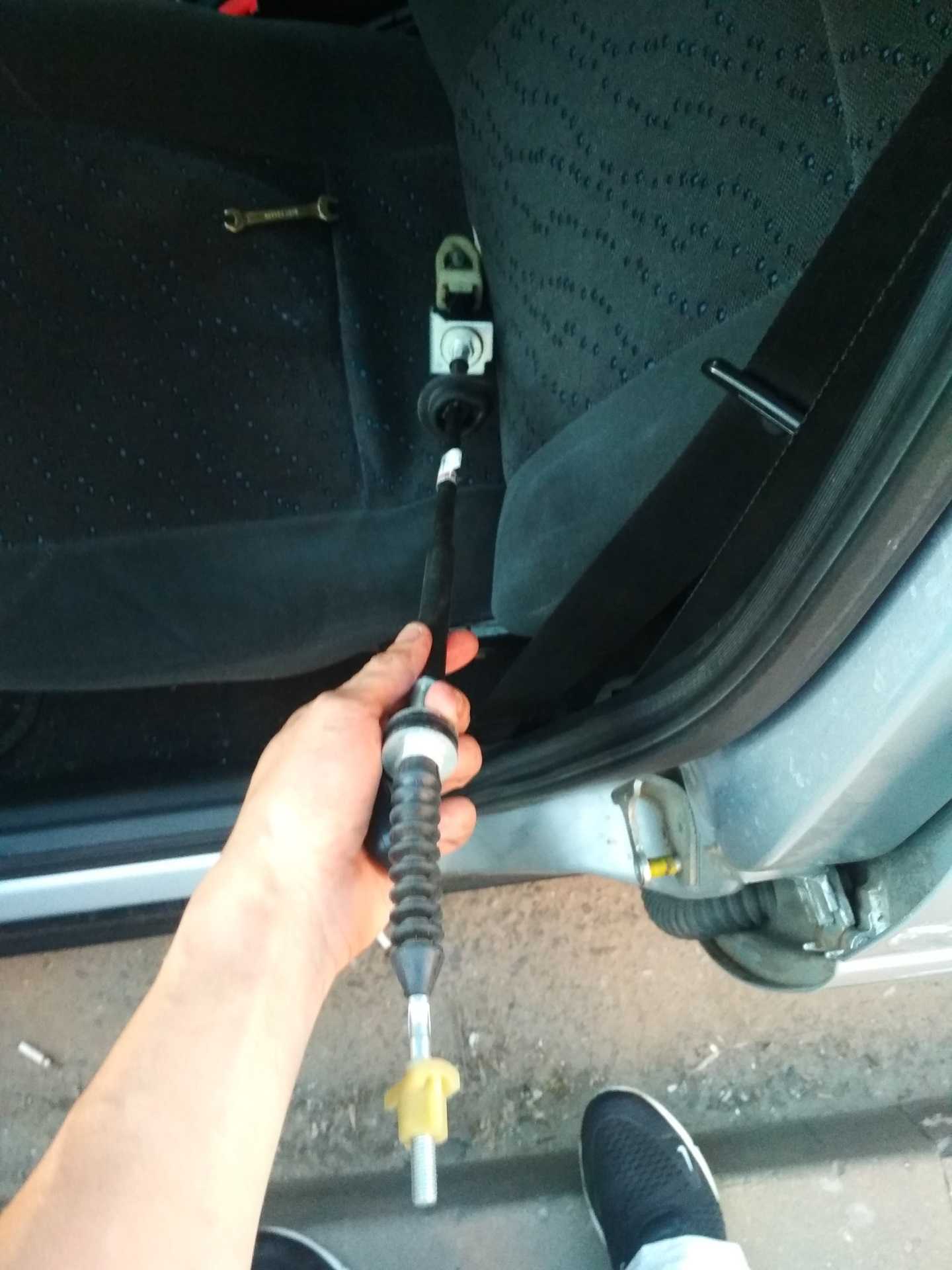

Как происходит замена троса сцепления Лада Приора
Как свидетельствует практика, сама по себе замена троса, соединяющего привод сцепления с КПП на Ладе Приора, требуется очень редко. Он достаточно нечасто рвется. Самая распространенная с ним проблема – нити, его составляющие разлохмачиваются. По этой причине механизм сцепления начинает регулярно заедать и педаль, в итоге не желает возвращаться на место.
Процедура замены не является особо сложной, но требует времени и определенного старания. Для работы понадобятся следующие инструменты и материалы:
- набор ключей;
- отвертка плоская;
- фиксатор для троса.
Добраться до него можно в Приоре только через моторный отсек. Для этого, естественно, понадобится открыть капот. Сам трос расположен рядом с коробкой передач.
В каких случаях нужно заменить элемент:
- при обрыве;
- из-за заедания;
- по причине растяжения;
- в случае отказа механизма, регулирующего его длину.
Процесс снятия
Прежде всего, потребуется демонтировать фильтр воздушный:
- снимают сам тросик, выведя его при помощи поводка из вилки привода отключающего сцепление;
- воспользовавшись ключами на 17 (2 штуки) раскручивают не полностью две гайки, удерживающие его оболочку на кронштейне кратера КПП и вытаскивают ее;
- под приборной панелью, расположенной непосредственно в салоне автомашины, скручивают гайку ключом на 8 с самой педали.
Стоит только помнить, что добраться к тому месту, где нижняя часть тросика крепится к педали, будет достаточно непросто.
Доступу мешает с одной стороны перегородка отсека двигателя, а с другой – нижний край панели приборов. Рабочее пространство существенным образом ограничено. Но выполнить требуемую операцию довольно просто – прибегнув к помощи, подходящей по длине плоской отвертки.
Намного сложнее будет удалить скобу. Чтобы орудовать было проще, педаль поднимают насколько можно выше. В идеале кронштейн должен показаться над проемом. Главное – снять крепление с самого троса. В дальнейшем скобу нетрудно надеть или при помощи пассатижей с длинными губами, или со стороны силовой установки руками.
Далее нужно будет:
- убрать бачок расширительный охладительной системы мотора;
- демонтировать теплоизоляцию двигателя с левой стороны;
- раскрутить болты и удалить скобы креплений, удерживающие на месте резиновый чехол (как слева, так и справа) и снять его полностью;
- при помощи отвертки аккуратно убирают скобу-фиксатор с крепящей оси поводка троса;
- последний, в свою очередь, снимают с пальца ножного привода.
Важно при этом не потерять пластиковую втулку, установленную там. Без нее тросик крепить нельзя
Если она пришла в негодность – необходимо надеть на палец новую.
Наконец, остается только вытащить держатели коврика (их 2 штуки). Делать это нужно аккуратно – поскольку они пластмассовые и легко ломаются.
После этого нужно извлечь чехол из резины, установленный в перегородке отсека двигателя, и окончательно вытащить испорченный трос.
Как установить
Перед установкой нового тросика требуется хорошенько смазать на педали и втулку и палец. Лучше всего для этого подойдет пластичный состав Литол-24.
Затем конец троса продевают в отверстие, расположенное в переборке двигательного отсека со стороны салона автомашины так, чтобы он оказался в подкапотном пространстве. Туда же заправляют и резиновый чехол.
Поводок наконечника зубчатого надевают непосредственно на палец привода сцепления и фиксируют скобкой.
Торец оболочки крепят гайкой к кронштейну педали. Следует убедиться, что фиксация надежна. Вряд ли кому-нибудь понравится, в случае чего, вновь туда лезть из-за некачественного соединения.
Далее под капотом нижнюю часть оболочки втыкают в специальное отверстие на кронштейне коробки передач.
Поводок накручивают на наконечник троса (там есть резьба) – последний должен выступать примерно на один оборот наружу, но не более.
Наступает черед регулировки привода сцепления. По завершении этого процесса педаль два или три раза нажимается до упора и затем настройку повторяют.
Рабочая поверхность поводка наконечника обязательно обрабатывается вышеназванной смазкой.
Остается только убедиться, что теперь весь механизм работает исправно и установить все ранее снятые детали на места.
Подробнее с процессом можно ознакомиться по нижеприведенному видео:
Когда надо заменять трос
Трос меняют лишь в следующих случаях:
- когда произошел обрыв детали;
- когда происходит тугое действие в оболочке.
Для замены троса надо иметь подходящие инструменты. Пригодится большой набор отверток и ключей. Если в запасе их нет, можно купить в любом магазине запчастей и инструментов. Выполняется процедура так:
Сначала требуется демонтировать воздухозаборный фильтр, который находится в двигателе.
Трос сцепления при этом натягивается вперед с выниманием потом поводка из ячейки рычажной системы.
Ключом 17 выполняется эта процедура.
Наконечник вынимается у кронштейна.
Гайка, которая его крепит, осторожно откручивается.
Затем снимают уплотнительные чехлы.
После этого снимается трос.
Чтобы установить новый трос, требуется проверка состояния пластиковой втулки. Эту процедуру качественно выполнить могут только мастера, поэтому лучше за установкой обращаться в технический сервис. В целом диагностику лучше проводить постоянно для того, чтобы избежать неприятных ситуаций. Некоторые неопытные автовладельцы считают, что детали на новых и старых машинах ВАЗ сильно отличаются.
Если модель новая, значит, ее не нужно диагностировать и проверять. Это вовсе не так. В целом практически все элементы схожи. Единственное, трос сцепления несколько отличается. У новых авто он оснащен автоматическим устройством натяжки. Благодаря ему можно своими руками регулировать детали сцепления. Однако это вовсе не означает, что за машиной не надо следить и вовремя отвозить на техосмотр. Лишь при бережной и правильной эксплуатации автомобиль будет служить долго и исправно.
Рекомендуем посмотреть:
-
Как подтянуть сцепление на лада гранта
-
Трос сцепления лада гранта фото
- Как настроить трос сцепления
- Как снять вилку сцепления на приоре
- Замена диска сцепления приора
- Как снять педаль сцепления на приоре
| Недостаточный ход педали из-за чего «ведет» само сцепление | Для устранения данного дефекта необходимо регулирование самого привода механизма. В решении данной проблемы могут помочь профессионалы станции технического обслуживания автомобиля. |
| Заедание педали сцепления | Эта проблема возникает, как правило, при повреждении деталей механизма привода. Устранить ее можно путем замены поврежденной детали |
