Багажник на ниву 2131 своими руками

Размеры и чертежи экспедиционных багажников на Ниву

Экспедиционный багажник представляет собой открытую площадку с бортами. Сюда кладут предметы, которые не боятся атмосферных осадков. Но при желании вещи можно закрыть тентом от дождя. Сооружение имеет рамную конструкцию, чаще всего устанавливается на крышу авто к рейлингам. Оно может использоваться для крупногабаритных грузов, не помещающихся в штатное багажное отделение.

Пример самодельного экспедиционного багажника

Прежде чем приступить к тюнингу, необходимо составить чертеж конструкции

Важно определить размеры крыши и отметить расположение креплений на ней. При этом нужно учитывать, для какой Нивы будет изготавливаться данный элемент

Отечественные модели отличаются от тех, что собирают на заводе Шевроле. Внешние размеры багажника Нивы 2121 – 1700×1300 мм. Подходящие размеры деталей для данной модели:

Трубы: с квадратным сечением — 2 мм 15×15; с прямоугольным — 2 мм 40×20.
Арматурная сетка: 5 мм 200×100.
Один уголок длиной 0,6 метра. Размеры: 25×25×3 мм.

Размеры деталей багажника Нива, мм
Рамы	верхняя	ширина	1973,5	передние подкосы	352,5	Материалы
длина	1213,5	труба с круглым или квадратным сечением диаметром 20 или 25 мм
нижняя	ширина	1973,5
длина	1213,5
Перекладины	10 шт для обеих рам	длина	114,7		уголок длиной 25×25×3 мм.
Ребра жесткости	3 шт для передней части верхней рамы	длина	199		уголок или металлический профиль
ширина	80
Стойки бортов	12 шт	длина	160		металлический профиль
ширина	60
Сетчатое днище	2-3 шт	по размеру рамы		сетка арматурная : 5 мм 200×100
Крепления для установки на рейлинги	6 шт			заводские с металлическими поперечинами 20×40 мм и резиновыми прокладками, либо изготовленные самостоятельно

Таблица сделана по чертежу №1. Пошаговая инструкция ниже сделана по другим размерам.Перед созданием конструкции водителю необходимо посмотреть руководство к автомобилю. Багажник обычно весит от 10 до 20 килограмм. Если сверху лежит 150 кг, на крышу давит еще и корзина. То есть, в сумме вес составляет 170 килограмм.

Некоторые автомобилисты находят выход из ситуации и объединяют корзину с силовым каркасом машины. Но в результате ухудшается управляемость. Поэтому не стоит слишком сильно нагружать экспедиционный багажник.

Сначала разрезать трубу на 8 частей и сделать две одинаковые рамы, для придания аэродинамических свойств углы делают закругленными. К нижней рамке приварить 3 поперечные трубки.

Верхняя рама

Нижняя рама

На нижнюю раму приваривают трубы усиления уголков. При этом необходимо отшлифовать все швы.

Подготовить вертикальные трубки – 14 штук по 110 мм.

Теперь нужно между верхней и нижней рамками расположить 14 вертикальных трубок. Эти элементы необходимо приварить, чтобы получилась цельная конструкция: по 3 трубки вдоль приваренных поперечных труб нижней рамы и по 4 с перпендикулярных сторон.

Профили 2×2 разрезают, чтобы получить 12 одинаковых отрезков. Они будут служить ребрами жесткости для нижней рамы. Устанавливаться будут перпендикулярно уже имеющимся соединительным трубам.

Далее приваривается арматурная сетка поверх нижней рамы, также приваривается к трубкам, которые соединяют верхнюю и нижнюю раму.

Готовую конструкцию покрывают преобразователем ржавчины.

На фото — преобразователь ржавчины Цинкарь. Стоимость: ~150 руб. за 0.5 литра

Конструкцию покрыть грунтовкой и покрасить.

После того, как краска высохнет, багажник можно установить на рейлинги. В дальнейшем рекомендуется регулярно обновлять защитное покрытие, чтобы металл не покрывался коррозией. Приведенная выше последовательность выполнения работ актуальна для всех моделей Нивы. Автомобилисту нужно только соблюсти размеры деталей и следовать инструкции.

Багажник устанавливается на рейлинги

Всем привет! Мои последние поездки с семьей и друзьями на отдых, на природу наглядно показали, что даже внедорожники способны испытывать дефицит в багажном пространстве. А когда у тебя в распоряжении Нива, то тем более внутрь автомобиля разместишь далеко не все, что тебе захочется.

Потому решил с вами обсудить экспедиционный багажник на Ниву. Хотя есть и другие багажники на крышу.

Вы можете устанавливать такую конструкцию как на обычную отечественную Ниву с индексом 2121 или 2131 (2 и 4 боковые двери соответственно), так и продукцию бренда Chevrolet. Хотя и под любую другую машину, которая конструктивно позволяет монтировать на крышу багажники, подобный вариант расширения возможностей по грузоперевозкам подойдет.

Подготовительные работы

В зависимости от модели машины, замеряют размер крыши и определяют места будущих опор. После определения параметров, нужно определиться с будущей конструкцией. Сразу следует продумать места крепления к крыше автомобиля, просчитать вес рамы и компонентов. В конце подготовки — сопоставляют чертеж платформы с данными, приведенными в технических условиях на транспортное средство.

В качестве примера приведен расчет экспедиционного багажника, сделанного своими руками, для Нивы. Габаритный размер площадки: 1500 х 1230 мм.

Изготовление несущего каркаса

По размерам ширины и длины из прудка нарезают стойки. Из них сваривают прямоугольник. Спереди и сзади (напротив противоположных точек крепления конструкции к рейлингам), в середину рамы закрепляют прудки. Для предотвращения прогиба платформы при нагрузке, в свободную внутреннюю плоскость — на равных расстояниях — добавляют еще 2—3 ребра жесткости, изготовленных из профильного металла. На данном этапе работ получается рама-решётка с рядом параллельных перемычек.

Продолжают усиление конструкции рамы при помощи небольших отрезков профильной трубы. Их нарезают заранее таким образом, чтобы внутри образовались ячейки, близкие к квадратной форме.

Улучшение аэродинамических качеств конструкции

С целью создания условий для лучшего скольжения потоков воздуха, к передней части экспедиционного багажника, сделанного своими руками, приваривают дополнительную конструкцию в виде трапеции.

Размер основания геометрической фигуры равен ширине изготавливаемой платформы. Меньшая часть трапеции выбирается произвольным образом. Рекомендуемые углы наклона граней: 30-45 градусов.

У каждой из двух мест сгиба при помощи болгарки (или иного разделительного инструмента) выбираются сектора. Делать это нужно таким образом, чтобы до конца профиля оставалась перемычка в 5—7 мм. Дальше конструкцию нагревают и сгибают таким образом, чтобы получилась трапеция. Места соприкосновения материала в углах обрабатывают электрогазосваркой и накрепко соединяют с платформой. Для усиления каркаса, со стороны трапеции устанавливают 2—3 коротких перемычки.

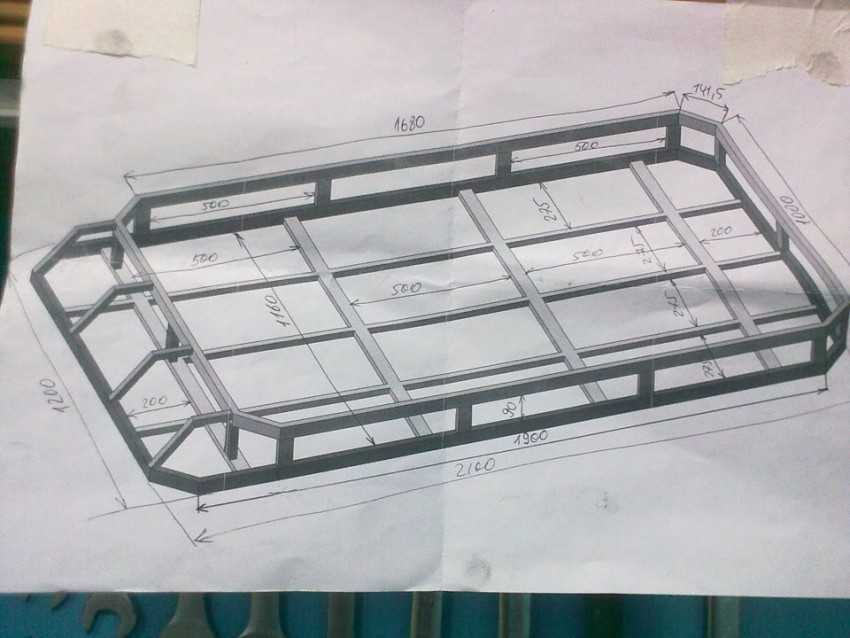

Чертежи экспедиционного багажника и креплений.

Изготовление бортов и крепление к основной раме

В местах, намеченных для опор, просверливают отверстия. С целью предотвращения случаев ослабления конструкции, их укрепляют с помощью втулок. Они вдеваются в просверленные пазы и накрепко привариваются в местах стыковки с металлическим основанием.

Для крепления шпильки в профиле просверливают по 2 паза диаметром 8 мм. В каждый вставляют шпильку и по диаметру обрабатывают электросваркой. Вкладыш отрезают на необходимую длину и закрепляют посредством резьбы.

Две боковые перекладины, имеющие форму трапеции, изготавливают по такому же принципу как описан в пункте №3. Более широкой частью конструкции является сторона, которая крепится к платформе. Необходимо следить за тем, что угол наклона трапеции у правой и левой боковин был одинаковым.

Изготовление передней и задней перекладин опор. Для того чтобы сделать перемычки с обоих концов перекладины, к конструкции приваривают отрезки шпилек. В месте схода опор боковины — у тупого угла трапеции — крепят втулку. Концы шпилек продевают во втулки и дополнительно обрабатывают сваркой.

При желании дополнить конструкцию элементами крепежа для hijack, противотуманных фонарей, лопаты, антенны и иных, столь необходимых в дороге грузов, покупают готовые элементы (или изготавливают согласно собственным проектам), а затем производят монтаж на сделанную раму.

https://youtube.com/watch?v=H1GOcXcOajk

Предварительные расчеты

Составление чертежа багажника своими руками начинается с замеров ширины и длины крыши автомобиля. Если планируется монтаж сложной конструкции, то перед началом работ нужно определить размер и вес будущего багажника.

Важно также не забыть об основах аэродинамики и сконструировать переднюю часть более обтекаемой. Это позволит снизить сопротивление воздуха при езде и увеличит шумоизоляцию багажника

Сам чертеж должен состоять из следующих элементов:

Высота боковых бортиков
Длина и ширина днища багажника
Длина и толщина силовых перемычек
Общие габариты конструкции

Порядок выполнения самодельного багажника на крышу

Для тех автовладельцев, которые задаются вопросом, как сделать самому багажник на крышу, следует знать, что такая процедура сама по себе не сложная и включает следующие этапы работ:

1. Чтобы изготовить алюминиевый багажник, прежде всего, следует сделать его чертеж. Таким образом, можно узнать предварительно, как будет выглядеть это изделие, рассчитать все необходимые размеры и необходимое количество материалов.
2. Далее выполняем сварку каркаса бокса, который будет иметь форму прямоугольника. Здесь осуществляем сваривание двух основных брусов, которые впоследствии будут соединяться с рейлингами.
3. В виду того, что расстояние между поперечными профилями достаточно большое, необходимо провести сваривание промежуточных брусов. Чтобы придать конструкции надежности, свариваем планки профиля между собой.
4. Чтобы улучшить внешний вид и аэродинамические свойства, самодельный багажник следует изготавливать с более округлыми углами. Обычно, это проводится на передней и задней дуге.
5. Следующим этапом работы является установка бортов багажника. Здесь необходимо просверлить отверстия по бокам конструкции. После чего, в эти отверстия необходимо вставить специальные втулки, которые следует обварить. Это необходимо для того, чтобы металл не загибался при закручивании болтов. После чего, изготавливаем сами борта. Для этого, нарезаем профиль определенной длины, привариваем шпильки к бортам и привинчиваем в отверстия, расположенные на каркасе. После этого привариваем втулку для крепления поперечины. На боковину и заднюю часть – привариваем часть шпильки.
6. Завершающим этапом является грунтовка и покраска готового багажника.

Основные этапы работ

При грамотном подходе можно успешно изготовить профессиональный багажник – качественный и визуально привлекательный, как и покупное изделие. Отличаться он будет тем, что владелец авто соберет рамную конструкцию, исходя из собственных потребностей и функционального назначения машины. В целом, создание багажника на крышу из любого материала осуществляется по единой схеме, в несколько этапов.

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

сделанные мерные параметры;
возможный вес рамы;
наиболее вероятный вес всех элементов багажника.

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Продумывая эстетику и аэродинамику багажной конструкции, стоит поставить спереди дугу. Для этого замеряют нужную длину материала, с напуском по краям по 5 см. В зонах изгиба вырезают треугольный сектор и загибают. Таким образом, дуга для передней основы багажника – готова. Осталось приложить ее к конструкции, отрезать по размеру и приварить. Также к дуге сразу привариваются и перемычки.

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

сверлятся два отверстия по 8 см;
в них ставится шпилька;
деталь приваривается;
с нее срезается необходимое количество резьбы;
шпилька прикручивается в имеющиеся отверстия.

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец

Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Делаем багажник — общая схема

Подготовка

При создании экспедиционного багажника вы должны точно понимать, для чего делаете эту конструкцию. Исходя из ваших потребностей, ещё на начальных этапах нужно рассчитать грузоподъёмность аксессуара и аэродинамические характеристики. От последних зависит, насколько машина будет быстро двигаться.

Создание любого даже самого малого проекта начинается с планировки. Вам нужно тщательно замерить крышу. После этого вы сможете определиться с местом для установки опор.

После того как основные замеры будут сделаны можно приступить к созданию чертёжных схем. Также в подготовительной документации необходимо высчитать вес изделия и его грузоподъёмность.

Провести правильно расчёты вы сможете при наличии таких данных:

вес рамы,
замеры,
масса всех элементов конструкции.

В конце подготовительной работы у вас будет чертёж со всеми данными, полученными вами в результаты проведённых замеров. От того насколько хорошо вы справитесь с этим — зависит срок эксплуатации экспедиционного багажника, а также нагрузки, которые он сможет выдержать.

Сварка и другие работы

После того как подготовка завершена можно приступать к самому ответственному этапу работ — сварке. Все элементы конструкции свариваются друг с другом, образуя прямоугольник.

Внимание! По внутреннему периметру нужно закрепить прудки. Чтобы предотвратить прогиб необходимо добавить в конструкцию несколько рёбер жесткости

Их можно изготовить из профильного железа. Результатом вашей работы станет рама-решётка. При этом перемычки будут идти параллельно друг другу

Чтобы предотвратить прогиб необходимо добавить в конструкцию несколько рёбер жесткости. Их можно изготовить из профильного железа. Результатом вашей работы станет рама-решётка. При этом перемычки будут идти параллельно друг другу.

Чтобы усилить экспедиционный багажник используйте профильную трубу. Её ячейки должны быть выполнены в форме квадратов. Это позволит создать прочное и надёжное изделие.

Для улучшения аэродинамики спереди не помешает поставить дугу. Напуск по краям нужно сделать по 5 см. В изгибах делается сектор в форме треугольника. После этого элемент изгибается. К нему привариваются перемычки после установки.

В конце вам нужно будет сделать крепления бортов. Для этого придётся использовать втулки

Важно чтобы профиль не промялся при затяжке. Иначе экспедиционный багажник сможет слететь

Внимание! Борта можно сделать из стойки. Отдельное внимание необходимо уделить крепёжной шпильке

Для её создания понадобятся два отверстия с диаметром в 8 см. Именно в них будет продеваться шпилька. Потом нужно всё заварить. Лишняя резьба срезается в конце

Отдельное внимание необходимо уделить крепёжной шпильке. Для её создания понадобятся два отверстия с диаметром в 8 см

Именно в них будет продеваться шпилька. Потом нужно всё заварить. Лишняя резьба срезается в конце.

На конечном этапе создания экспедиционного багажника делаются верхняя и задняя перекладины. Они загибаются, потом приваривается втулка. Кусок шпильки крепится спереди.

Дополнительное оборудование

Улучшить функциональность экспедиционного багажника можно с помощью установки дополнительного оборудования. Тип аксессуаров и способ монтажа может отличаться и подбирается индивидуально каждым автомобилистом. Дополнительное оборудование, устанавливаемое на автомобиль УАЗ 469:

Освещение. Автовладельцы монтируют в конструкцию фонари дополнительного освещения. Это позволяет максимально освещать пространство спереди, сзади и по бокам автомобиля в темное время суток.
Защита ветрового стекла. Выполнена в виде тросов соединенных с багажником и краем переднего крыла автомобиля. При движении в лесу ветки ударяются о трос, не задевая ветровое стекло.
Лестница. Используется для беспрепятственного доступа к багажнику. Может устанавливаться как сзади, так и сбоку автомобиля. В задней части авто лестницу крепят на подвижных шарнирах. Это позволяет открывать дверь при необходимости.

На этом список дополнительного оборудования не заканчивается. Некоторые автомобилисты устанавливают на экспедиционный багажник кронштейны для крепления запасного колеса, лопаты, топоры, дополнительную световую сигнализацию и т.д.

Экспедиционный багажник на УАЗ буханку

Сначала сваривается нижняя рама багажника с ребрами жесткости, затем верхний удерживающий периметр. Чтобы улучшить аэродинамику конструкции спереди делается или сужение конструкции, или скругляются углы рамы.

Для улучшения фиксации бортов спереди можно сделать дополнительные опорные дуги.

Ограждающий периметр крепится на опоры стойки на высоту от 6 с половиной сантиметров до 9. Все элементы провариваются сваркой. К дну привариваются по 4 с каждой стороны опоры для крепления багажника к крыше.

На дно наваривается сетка рабица.

После этого вся конструкция зачищается от окалины, места стыков обезжириваются, металл грунтуется цинкосодержащей грунтовкой. После просушки изделие можно окрасить.

Крепить багажник можно или на рейлинги или на кронштейны с болтами.

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.

Изготовление конструкции

Создать своими руками нечто такое не так тяжело, как многие думают. Владея навыками сварки и умея обращаться с рулеткой, вы быстро справитесь с поставленной задачей. Видео инструкции вам помогут.

Начните с чертежа. Если готовые варианты вам не подходят или не нравятся, сделайте свою схему. Только наносите на нее все параметры с точностью до миллиметра. Иначе отверстия под крепление или другие компоненты просто не совпадут между собой при итоговой сборе и монтаже на крышу Нивы;

Сварите четыре отрезка выбранной алюминиевой трубы. Она может иметь круглое или квадратное сечение, как вам удобнее. Так вы получите каркас, который далее соединится с рейлингами на крыше авто;
Между поперечными трубами расстояние большое, потому обязательно приварите к прямоугольному каркасу еще и дополнительные промежуточные профили. Это даст конструкции требуемый уровень надежности. Планки профиля соединяются между собой методом сварки. Можно заменить на болтовые соединения, но это сложнее и дольше;
Переднюю и заднюю дугу изготавливают из округлого профиля. Это придает привлекательный внешний вид и создает дополнительный аэродинамический эффект;
Теперь монтируйте борта экспедиционного багажника. Лучше по бокам каркаса выполнить отверстия сверлом и дрелью, в них вставить втулки и обварить. Так металл банально не будет загибаться, когда вы начнете закручивать крепежные болты;
Далее делаем сами борта из профиля требуемой длины согласно чертежам. К болтам привариваются шпильки, и вкручиваются в отверстия на каркасе, которые вы уже предварительно просверлили;
После проделанного можно прикрутить втулки, которые будут служить для фиксации поперечины;
По бокам и сзади приваривается часть шпильки;
Завершает нашу работу придание конструкции привлекательного внешнего вида. Для этого поверхность очищается, дополнительно обрабатывается наждачкой, удаляя все заусенцы. Обязательно нанесите соответствующую грунтовку и пару слоев краски, чтобы закрепить результат.

Сборка готова. Теперь остается только зафиксировать все надежно на рейлингах Нивы. Хотя некоторым обычной конструкции экспедиционного багажника кажется мало.

Ничего не имею против того, чтобы разнообразить его. Для этого используйте любые понравившиеся вам идеи. Кто-то ставит специальные фары на ЭБ в виде прожектора. Они помогут тем, кто любит ночную рыбалку, часто выбирается на охоту или увлекается ездой по бездорожью. Мощная оптика позволит рассмотреть ситуацию вокруг вас под покровом ночи.

Есть и те, кто ставит наверх целый тент или палатку, создавая место для ночлега в диких условиях. Прекрасный вариант для незабываемого отдыха. Говорю из личного опыта, поскольку спать на крыше машины — это нечто новое и удивительное. Подобного я еще никогда не испытывал. Плюс не нужно брать с собой лишние вещи.

Чтобы добиться результата, четко следуйте схеме, надежно сваривайте и затягивайте элементы конструкции между собой. А если банально нет времени или желания, купите готовый экспедиционный багажник.

84,88

Улучшаем аэродинамические качества

На местах сгиба необходимо болгаркой вырезать треугольные секторы, таким образом, чтобы до конца профиля осталась перемычка длиной 5-7 мм. После этого конструкцию необходимо нагреть и согнуть так, чтобы вышла трапеция.

После этого полученная конструкция приваривается к платформе. Для усиления каркаса можно установить 2-3 съемные перемычки со стороны трапеции. Чтобы закрепить борта необходимо сделать отверстия, в которые будут вставлены специальные втулки нужного диаметра. Обварите их таким образом, чтобы каркас не начинал прогибаться при затяжке болтов.

Далее, изготавливаем сами борта. Для этого необходимо нарезать 8 стоек длиной порядка 6,5 см.

Чтобы закрепить шпильки необходимо:

просверлить 2 отверстия по 8 см;
вставить в них шпильки;
приварить детали;
срезать с нее нужное количество резьбы;
прикрутить шпильки в получившиеся отверстия.

Дальше необходимо сконструировать боковую верхнюю перекладину. Спереди полученную деталь загните так же, как и переднюю раму. По такому же принципу делается парный элемент. Чтобы закрепить переднюю верхнюю перекладину, приварите втулку к изгибу боковой перекладины. А вот на переднюю балку приваривается кусок шпильки. Задняя перекладина обустраиваться точно так же.

Всем привет! Вот ехал я, загрузив машину всевозможными вещами, и думал, как же проблему нехватки места решают люди на небольших кроссоверах, типа Нивы, седанах, хэтчбеках и пр. И возникла мысль рассказать немного про багажник для Нивы Шевроле. Но не внутренний, а немного иной. Про тот, который устанавливается на крышу.

Как по мне, купить такую вещь можно на любой автомобиль. Главное, чтобы конструкция крыши позволяла перевозить на ней соответствующие приспособления и переносить нагрузки. Объем обычного багажника у Нивы оставляет желать лучшего, потому дополнительный отсек для вещей сверху не повредит тому водителю, которому приходится часто перевозить разного рода вещи. Для чего именно будет использоваться верхний багажник, решать вам. Главное правильно подойти к вопросы выбора багажника.

Экспедиционный багажник на Ниву: как сделать и установить своими руками

Потому решил с вами обсудить экспедиционный багажник на Ниву. Хотя есть и другие багажники на крышу.

Алюминий – отличается небольшим весом. Это позволяет минимизировать нагрузку на основные узлы автомобиля и способствует дополнительной экономии топлива. Но сама конструкция при этом не способна выдержать высокие нагрузки.
Сталь – отличается большим весом. Но при этом прочность такой конструкции на порядок выше. Это позволяет избежать повреждений при тряске или вибрации. Правильно установленный и собранный багажник из стали может защитить крышу от сильных повреждений даже при опрокидывании машины.
Трубки из металпрофиля – позволяют снизить стоимость конструкции и сделать ее более легкой. Но прочность будет гораздо ниже, чем при использовании стали.

Правила эксплуатации самодельного багажника

Даже если вы нечасто перевозите грузы в самодельном багажнике, нужно периодически проверять его состояние и цельность крепления. Обязательно необходимо проделывать это непосредственно перед поездками, особенно на дальние расстояния. А также соблюдайте следующие рекомендации:

защитную окантовку закрепите так, чтобы она не контактировала ни с одной из дверей;
не перевозите груз в багажнике в первые сутки после установки;
следите за тем, чтобы кронштейны из металла не деформировались;
равномерно распределяйте груз таким образом, чтобы он находился близко к краям;
фиксируйте груз довольно надежно;
придерживайтесь предельно допустимой грузоподъемности;
не превышайте скорость в 130 км/м;
не делайте резких разгонов, перестроений и торможений с загруженным багажником, ведь в данном случае смещается центр тяжести и автомобиль может повести себя непредсказуемо.

Сделать и установить багажник на крышу шевроле нива илиЛада 2121 4×4 Нива не представляет никакого труда. В крайнем случае, можно приобрести одну из многочисленных моделей конструкции в специализированных магазинах. В любом случае, такая деталь значительно упростит перевозку грузов при поездке за город, на охоту или рыбалку.

Путешествуя на своем автомобиле, многие наверняка сталкиваются с проблемой небольшой вместимости багажника и салона своего авто. Решить возникшую проблему мы можем путем установки багажного отделения на крышу авто, либо прицепить прицеп. На данном этапе развития авто техники возможны разные модификации как прицепов так и багажников на крышу, которые реализуются на автомобильных рынках и магазинах. В данной статье хочу поведать, как можно самому сделать багажник на крышу своими руками, который позволит обеспечить более высокую грузоподъёмность и равномерно разделить нагрузку на крышу моего авто.

Багажное отделение, на крышу автомобиля сделанное своими руками будет всегда весьма кстати для транспортировки вещей на дальние дистанции и при этом свободного места в салоне для другого багажа будет больше

Стоит брать во внимание, что готовый бокс будет стоить дороже, чем изготовленный собственноручно

В наше время багажные отделения производятся из алюминия и его сплавов. Преимуществом изготовления из алюминия является, что данный металл имеет небольшой вес и большую прочность, которые являются основополагающими факторами при изготовлении боксов.

Например, рассмотрим вариант изготовления своими руками багажника на популярную на пост советском пространстве Ниву, либо не менее популярный УАЗ. Для этого можно использовать тонкостенную профильную трубу из алюминия. Впрочем, Вы можете сами выбрать материал, из которого будет изготовлен багажный бокс, что является преимуществом перед готовым изделием.

Багажник на крышу авто своими руками

Для того, чтобы изготовить своими усилиями багажник, предназначенный для крыши вашего автомобиля, вам необходимо сделать следующее:

Подбираем материал для изготовления багажника:

Для начала необходимо подобрать материал, из которого вы будете изготавливать данную конструкцию. Самым лучшим материалом будет метал, так как он прочен и надежен. Но для такого багажника необходим материал с небольшим весом, и надежными, прочными характеристиками. Самым подходящим вариантом будет сплав из алюминия, потому что этот метал легко подвергается обработке и формированию нужной формы, не подвержен коррозии, и имеет небольшой удельный вес. Также некоторые применяют профильную тонкостенную трубу для изготовления багажников.

Одним из самых экономичных материалов для изготовления багажника является листовая нержавеющая сталь. Многие используют именно ее для изготовления подобных конструкций. Но недостатком такого материала является большой вес и высокая стоимость. Квадратная труба для изготовления багажника

Делаем замеры автомобиля:

После того, как вы выбрали материал, из которого будете делать багажник, важно произвести точные замеры авто. Благодаря этому, вы сможете просчитать необходимое количество материала, его вес, и приблизительную цену

Замеры багажника

Для того чтобы было проще и удобней при изготовлении, можно заранее замерять габариты авто (ширина и длина), и составить чертеж:

борты;
каркас;
несущая часть (панель) — дно багажника, которое служит его усилением;
перемычки — элементы, усиливающие багажник.

Передний борт можно сделать обтекаемым, что существенно улучшит аэродинамические свойства.

Теперь, когда определились с материалом, необходимо следовать нижеуказанной подробной инструкции:

Вырезаем профиль согласно заранее подготовленной схеме, используя для этого болгарку;
При помощи сварки изготавливаем периметр багажника. Эта деталь будет иметь прямоугольную форму;
Получившийся периметр следует усилить наварив на него прямые перемычки. Для более крепкого усиления можно наварить перемычки между собой, в результате чего получится решетчатое основание багажника;
К передку багажника следует приварить дугу из металлопрофиля, для создания более обтекаемой формы и улучшения аэродинамических свойств;
Далее необходимо изготовить борты конструкции. Сначала нарезаем металлические стойки длиной по 6 сантиметров. В большинстве случаев мастера делают борта съемными, поэтому борта нужно непросто вварить в каркас, а закрутить в резьбу. Что для этого нужно? Необходимо просверлить отверстия в каркасе, в которые ввариваются втулки. Эти элементы необходимы для предотвращения деформации болтов при вкручивании;
Далее нужно приварить стойки к верхней перекладине, которая полностью совпадает с основой, отличаясь лишь тем, что ее боковые части — правая и левая — изготавливаются немного короче. Стойки, которые расположены впереди, устанавливаются под небольшим углом для того, чтобы получившаяся конструкция выглядела не как коробка или ящик, а полностью повторяла основной контур авто;
После завершения сварочных работ, следующий этап — покраска и монтаж на крышу автомобиля. Перед покраской корпус нужно нанести слой грунтовки, и дать некоторое время грунтовке высохнуть, это необходимо для того, чтобы краска устойчиво держалась долгое время и не отслаивалась. Далее можно нанести слой краски, и самый лучший вариант — если это будет краска в баллончиках, так как от нее не останется потеков;
Крепление багажника на автомобиль. Если на крыше автомобиля предусмотрены рейлинги, то установка багажника производится на них. Эти элементы кузова способны выдержать нагрузку багажника. Если рейлингов нет, то прийдется высверливать отверстия в крыше и произвести монтаж кронштейнов, на которые затем монтируется готовая конструкция. В некоторых автомобилях предусмотрены канавки для установки багажника. Также если вы не хотите просверливать крышу вашего авто для установки кронштейнов, можно найти различные крепления, специально разработанные для таких случаев.

Самодельный багажник для автомобиля
