Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

  1. Как автомобиль службы ГАИ;
  2. В качестве пожарной машины;
  3. Автомобиля скорой помощи;
  4. Продуктовой лавки;
  5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

  • Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
  • Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

  • Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
  • Защищала от пыли и грязи;
  • Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

  • органами управления системами автомобиля;
  • контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

  • от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
  • От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

Платформа для конвейерных моделей

Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Accent

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

  1. УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
  2. УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
  3. УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
  4. УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
  5. УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
  6. УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
  7. УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.

Электропроводка УАЗ 3909 идентична с моделями 3741, 2206 и 3962

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

  1. В качестве массы используется кузов транспортного средства.
  2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

  1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
  2. Позволяет защитить салон авто от проникновения грязи и пыли.
  3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Элементы электросхемы

Электросхема отечественного УАЗика проста, поскольку относится к однопроводному типу. Стандартная схема проводки УАЗ «буханка» с карбюратором имеет следующие особенности:

  • автомобильный кузов служит массой,
  • схема электрооборудования УАЗ-буханки с карбюратором и исполнительные элементы оснащены подключенным к корпусу минусовым выводом.

Вторая особенность считается специалистами несовершенством данной схемы.

Владелец автомобиля обязан определять периодически целостность и окисление контактов. Если оно произошло, поверхность аккуратно обрабатывают наждачной бумагой.

Электрическая схема УАЗ 3303 старого образца: неисправности электропроводки и электрооборудования

Работа электрооборудования в любом современном автомобиле напрямую зависит от работоспособности и целостности проводки. Именно поэтому каждый автовладелец должен разбираться в электросхеме авто. В частности, речь идет о легендарных отечественных автомобилях УАЗ. Что представляет собой электрическая схема УАЗ-3303 старого образца и какие неисправности для нее характерны — об этом мы расскажем ниже.

Нюансы электрооборудования

  1. Зажигания. Эта система состоит из разных элементов — распределителя, катушки, свечей, высоковольтных проводов, по которым передается заряд.
  2. Предохранительный блок. Этот узел представляет собой совокупность предохранительных устройств, предназначенных для защиты электроцепей установленных устройств и электрооборудования.
  3. Омыватель стекла. Система омывания состоит из щеток стеклоочистителя, трапеции, электронасоса, расширительного бачка, редуктора и прочих компонентов. Основное назначение заключается в качественной очистке лобового стекла.

Работа любой схемы подразумевает использование аккумуляторной батареи, а также генераторного устройства. Первая используется для обеспечения питанием всего оборудования при отключенном двигателе, а второй — для запитки АКБ, а также питания электрических устройств на заведенном моторе (автор видео — канал Защити свои интересы).

Возможные неполадки проводки

Что может привести к проблемам в работе проводки:

  1. Обрыв проводов или повреждение их изоляции. В обоих случаях единственным вариантом будет замена поврежденного участка электроцепи. Обрыв цепи, а также перетирание кабелей может быть обусловлено воздействием внешних факторов, к примеру, если проводка была уложена там, где присутствуют трущиеся механизмы. Прежде чем заменить кабель, необходимо устранить причину, в противном случае неисправность в скором времени возникнет вновь. Решать проблему перетирания изоляции путем накручивания на кабель нескольких слоев изоленты также нецелесообразно.
  2. Короткое замыкание в системе. Определить такую неисправность позволит только диагностика электроцепи с помощью тестера — мультиметра. Замыкание может быть обусловлено также перетиранием кабелей электросети.
  3. Скачки напряжения. Такие неисправности могут быть обусловлены использованием слишком мощных потребителей энергии. Рассмотрим самый простой пример: вы установили в гнездо прикуривателя разветвитель на несколько гнезд. При включении потребителей напряжения в каждое гнездо на прикуриватель подается более высокий заряд тока. Гнездо прикуривателя рассчитано на определенное напряжение, а если вместо одного устройства питается два или три девайса, то соответственно, напряжение, проходящее через гнездо, будет выше в несколько раз. Это способствует появлению перепадов в работе электрической системы.

Фотогалерея «Неисправности проводки»

Как определить неисправность?

Если в работе электропроводки возникли неполадки, это можно определить по таким симптомам:

  1. Генераторный узел перестал выдавать зарядный ток. То есть электрооборудование либо перестало питаться, либо ток в сети слишком низкий. Такая неисправность может сопровождаться шумом при работе подшипниковых устройств.
  2. Возникли неисправности в работе стартерного механизма. Теперь девайс не может провернуть коленчатый вал мотор, роторный узел может вращаться, однако коленвал не поворачивается. При попытке запуска силового агрегата могут раздаваться щелчки реле. Также неработоспособность стартера может проявиться в том, что двигатель автомобиля запускается, но после этого стартерный узел не отключается.

Загрузка .

Видео «Как быть, если пропала зарядка генератора УАЗ?»

Что нужно знать о ремонте генераторного устройства — инструкция по замене реле регулятора представлена в ролике ниже (автор видео — Олег Переплеткин).

Электрооборудование УАЗ

Насос отопителя дополнительный D18 24 Вольт

Наличие:

Предзаказ артикул 32.3780

Наличие:

Есть в наличии артикул 93.3708

Вы можете купить редукторный стартер 93.3708 на УАЗ с доставкой по России. Стартер уаз применяется в автомобилях оборудованных двигателями,.. Электропроводка УАЗ 31512 нового образца

Наличие:

Есть в наличии артикул 31512-3724010

Электропроводка УАЗ 3151 нового образца применяется на автомобилях УАЗ-3151. Под комбинацию приборов нового образца с 1990 г.в. пример ниже. В .. Электропроводка УАЗ 31514 полулюкс

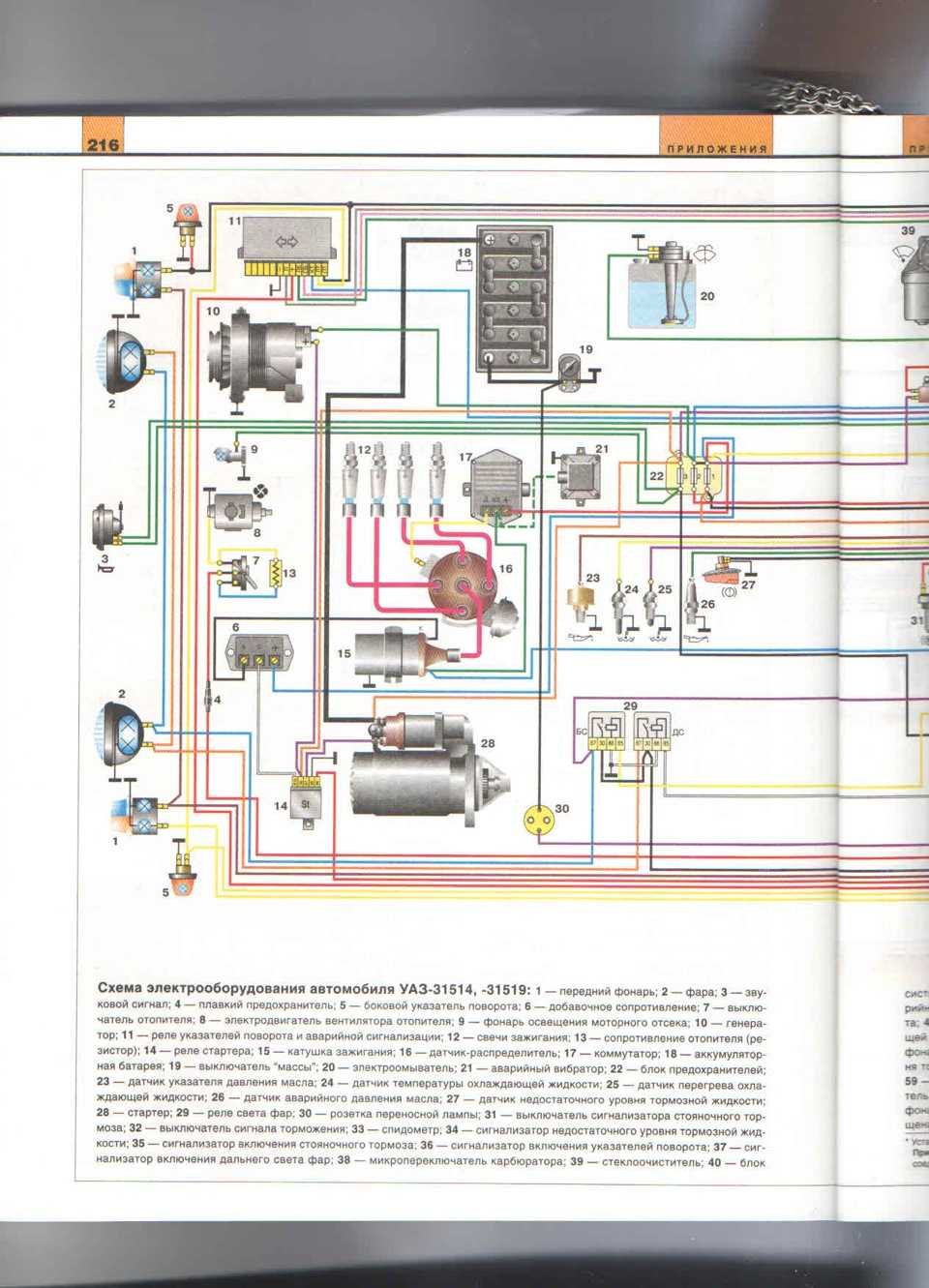

Наличие:

Ожидание 2-3 дня артикул 31514-3724010-90СБ

Наличие:

Есть в наличии артикул 31514-3724015-70СБ

Электропроводка УАЗ-31519 комплектация люкс. В комплекте 3 жгута. Применяется совместно с: замок зажиганиянового об.. Электропроводка УАЗ 3303 инжектор

Наличие:

Ожидание 2-3 дня артикул 3303-3724017-25

Электропроводка УАЗ 3303 инжектор априменяется на автомобилях уаз с инжекторными двигателями до ЕВРО-2. Жгут проводов по двигателю в комплект не входи.. Электропроводка УАЗ 3303 инжектор ЗМЗ Евро-3

Наличие:

Ожидание 2-3 дня артикул 396294-3724017-20

Электропроводка УАЗ 3303 инжектор ЗМЗ применяется с двигателями ЗМЗ, норма ЕВРО-3. Жгут проводов по двигателю в комплект не входит… Электропроводка УАЗ 3303 нового образца

Наличие:

Есть в наличии артикул 3303-3724017-94СБ

Наличие:

Есть в наличии артикул 3303-3724017

Электропроводка УАЗ 3303 старого образца применяется на автомобилях УАЗ-3303. Под комбинацию приборов старого образца до 1990 г.в. без контрольных лам.. Электропроводка УАЗ 33036-06 карбюратор, удлиненный

Наличие:

Есть в наличии артикул 33036-3724030СБ

Электропроводка УАЗ 3303 нового образца применяется на автомобилях УАЗ-3303 с удлиненным кузовом. Под комбинацию приборов нового образца с 1990 г.в. п.. Электропроводка УАЗ 3741 (3962,2206) инжектор

Наличие:

Ожидание 2-3 дня артикул 3741-3724017-25

Электропроводка УАЗ 3741 (3962,2206) инжектор априменяется на автомобилях уаз с инжекторными двигателями до ЕВРО-2. Жгут проводов по двигателю в компл.. Электропроводка УАЗ 3741 (3962,2206) инжектор ЗМЗ

Наличие:

Ожидание 2-3 дня артикул 396294-3724017-20

Наличие:

Ожидание 2-3 дня артикул 396294-3724017-30

Электропроводка УАЗ 3741 (3962,2206) инжектор УМЗ применяется с двигателями стандарта ЕВРО-3. Жгут проводов двигателя в комплект не входит… Электропроводка УАЗ 3741 (3962,2206) нового образца

Наличие:

Ожидание 2-3 дня артикул 3741-3724017-94СБ

Электропроводка УАЗ 3741 (3962,2206) нового образца применяется на автомобилях УАЗ 3741 (3962,2206). Под комбинацию приборов нового образца с 1990 г.в.. Электропроводка УАЗ 452(3741,3962,2206) старого образца

Наличие:

Есть в наличии артикул 3741-3724017

Электропроводка УАЗ 452(3741,3962,2206) старого образца применяется на автомобилях УАЗ 452(3741,3962,2206). Под комбинацию приборов старого образца до.. Электропроводка УАЗ 469 старого образца

Наличие:

Есть в наличии артикул 469-3724010

Наличие:

Ожидание 2-3 дня артикул АП 110-3811

Указатель уровня зарядки, амперметр УАЗ, применяется в комбинации приборов автомобилей УАЗ старого модельного ряда…

Электросхема УАЗ 3163

1, 2 – блок-фары;3, 4 – противотуманные фары;5, 6 – звуковые сигналы;7 – электровентилятор системы охлаждения двигателя;8 – генератор;9 – датчик концентрации кислорода;10 – датчик положения распределительного вала (датчик фазы);11 – датчик детонации;12 – регулятор холостого хода;13, 14, 15, 16 – свечи зажигания;17, 18 – катушки зажигания;19 – датчик положения коленчатого вала;20, 21, 22, 23 – топливные форсунки;24 – датчик положения дроссельной заслонки;25 – датчик массового расхода воздуха;26 – датчик сигнальной лампы аварийного падения давления масла;27 – датчик указателя давления масла;28, 30 – датчик температуры охлаждающей жидкости;29 – датчик температуры воздуха;31 – электромагнитный клапан адсорбера;32 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости;33, 34 – насосы омывателей ветрового стекла и стекла двери задка;35 – колодка диагностики;36 – электродвигатель водяного насоса;37 – электродвигатель вентилятора отопителя;38 – стартер;39 – фонарь освещения подкапотного пространства;40 – моторедуктор очистителя ветрового стекла;41 – выключатель сигнальной лампы аварийного состояния тормозной системы;42 – реле электровентилятора;43 – реле включения омывателя стекла двери задка;44 – реле стартера УАЗ 3163;45 – реле системы управления двигателем;46 – реле электробензонасоса;47 – реле включения звуковых сигналов;48, 49, 50, 51, 52, 53 – штыревые предохранители;54 – аккумуляторная батарея;55 – розетка для переносной лампы;56 – левый боковой указатель поворота;57 – правый боковой указатель поворота;58 – контроллер системы управления двигателем;59 – комбинация приборов;60 – блок управления моторедукторами замков дверей;61, 62 – плафоны освещения вещевых ящиков;63, 64 – магнитные выключатели плафонов освещения вещевых ящиков;65 – реле переключения режимов отопителя;66 – монтажный блок, расположенный в салоне автомобиля;67 – плафон подсветки монтажного блока; 68 – зеркало заднего вида правое;69 – добавочный резистор электродвигателя вентилятора отопителя;70, 71 – лампы подсветки блока управления отопителем;72 – переключатель скорости работы электродвигателя вентилятора отопителя;73 – выключатель стоп-сигналов;74 – регулятор длительности паузы работы стеклоочистителя;75 – выключатель (замок) зажигания;76 – переключатель очистителя и омывателя ветрового стекла и стекла двери задка;77 – выключатель звуковых сигналов;78 – переключатель указателей поворота и света фар;79 – модуль управления светотехникой;80 – зеркало заднего вида левое;81 – электростеклоподъемник правой передней двери;82 – моторедуктор замка правой передней двери;83 – прикуриватель УАЗ патриот;84 – выключатель аварийной сигнализации;85 – выключатель обогрева зеркал заднего вида;86 – переключатель отопителя;87 – переключатель режимов работы дополнительного отопителя;88 – выключатель обогревателя стекла двери задка;89 – моторедуктор замка левой передней двери;90 – электростеклоподъемник левой передней двери;91 – моторедуктор замка правой задней двери;92 – выключатель света заднего хода;93 – датчик скорости УАЗ3163 патриот;94 – электробензонасос с датчиком уровня топлива правого бака;95 – переключатель датчиков указателя уровня топлива;96 – переключатель стеклоподъемника правой передней двери;97 – пульт управления наружными зеркалами;98 – переключатель стеклоподъемника левой передней двери;99 – дополнительный отопитель кузова;100 – выключатель контрольной лампы включения стояночного тормоза;101 – датчик указателя уровня топлива левого бака;102 – моторедуктор замка левой задней двери;103 – выключатель освещения на стойке двери задка;104, 105 – выключатели освещения на стойках правых дверей;106 – задний плафон освещения салона;107 – передний плафон освещения салона;108, 109 – плафоны направленного света;110, 111 – выключатели освещения на стойках левых дверей;112 – фонарь на правом заднем крыле;113 – элемент обогревателя стекла двери задка;114 – фонарь дополнительного стоп-сигнала;115 – моторедуктор очистителя стекла двери задка;116, 117 – фонари освещения номерного знака;118 – моторедуктор замка двери задка;119 – фонарь на заднем левом крыле.

Меры предосторожности

Автомобиль УАЗ Хантер, электрическая схема которого при неверной эксплуатации выходит из строя, требует выполнения правил безопасности.

  • Манипуляции с машиной, связанные с электрическим оборудованием, проводятся со снятой батареей аккумулирующей энергию. Отключение и включение аккумулятора в цепь проводится в обязательном порядке при де активированном возбуждении;
  • Контроль цепей проводится без замыкания проводников на корпус, кроме того, проверка исправности оборудования методом «искры» запрещена, поскольку приведёт к поломке некоторых блоков;Используются только предохранительные элементы установленного образца;Замена предохранителей проводится приборами не из металла, что бы избежать соединения точек электрической цепи с разным потенциалом;Нельзя снимать батарею с работающей силовой установки, это выведет из строя регулятор напряжения и другие элементы;
  • Нельзя касаться проводников с высокой степенью электрического потенциала на заведенном моторе;Исключена проверка диодов блока выпрямления омметром, а так же лампой контроля, питание которых больше 12В без отключения изделий от генерирующего устройства;Противодействие прохождению тока изоляционным слоем катушки статора генерирующего устройства проверяется на изделии, демонтированном с машины и отключенном от блока выпрямления;
  • Манипуляции со сварочным аппаратом на борту UAZ «Hunter» проводится с предварительным отключением проводников от аккумулятора, а так же отключением выводов генерирующего устройства и контроллера;
  • При зарядке аккумуляторной батареи изделие отключается от автомобиля.

Преемственность узлов и агрегатов

В годы планового хозяйствования цена на автомобили устанавливалась централизовано. И чтобы вписаться в затраты, автопроизводитель вынужден был унифицировать детали – использовать одинаковые узлы и агрегаты сразу на разных моделях.


Схема электропроводки УАЗ 3303

В частности, электронные компоненты и вся электропроводка УАЗ 3303 использовалась с модели «452» – многоцелевого полно приводного автомобиля, сходившего в те годы с заводского конвейера и задействованного в грузоперевозках по всей стране:

  1. Аккумуляторная батарея марки 6СТ-60ЭМ;
  2. Генератор переменного тока Г250-П2 с интегрированным регулятором напряжения РР132-А;
  3. Электрический стартер типа ;42.3708;
  4. Катушка зажигания Б116
  5. Трамблер (распределитель зажигания 33.3706);
  6. Электронный (транзисторный) коммутатор модели 13.3734;
  7. Свечи зажигания типа А11

Обычный подрулевой переключатель

На модели первых лет выпуска устанавливалась панель приборов от модели УАЗ 3741 практически без изменений. Поэтому, схемы включения электронных систем оставались прежними.


Общая панель приборов для моделей 3741и 3303

Для управления осветительными приборами и поворотами использовался подрулевой переключатель обычного типа, имевший фиксируемые положения:

  1. Указатель поворотов имел 3 положения – поворот влево, вправо и выключено;
  2. Контрольная лампа (на схеме №6) информировала водителя о его режиме;
  3. Переключатель головного света (ближнего и дальнего) имел два режима – только ближний и только дальний. Включенный режим отображался с помощью сигнальной лампы (на схеме №8) внутри спидометра.


Классическая схема модифицированного УАЗ 3303-6 с обычными органами управления

В то же время, управление стеклоочистителем и стеклоомывателем (на схеме панели приборов под №23) располагалось под кнопкой выключателя аварийной сигнализации, и имело следующий алгоритм:

  1. Очиститель активировался путем вращения ручки;
  2. Нажатие на ручку (имеется ввиду утапливание штока в осевом направлении) активировало работу омывателя.

Многофункциональный подрулевой переключатель

Модификация автомобиля в 1993 году получила индекс 3303-6. Среди внесенных изменений в конструкцию авто с удлиненной платформой, особо следует отметить многофункциональный подрулевой переключатель, существенно изменивший внутрисалонную проводку.


Оригинальная схема проводки УАЗ 3303 – модификация с подрулевым переключателем нового типа

Обусловлено его появление новой панелью приборов, которую «триста третий» позаимствовал у новой модели УАЗ 39094.

Собственно говоря, изменился и алгоритм управления исполнительными механизмами:

  1. Системы управления очистителей и стеклоомывателей;
  2. Системы управления указателей поворотов;
  3. Системы управления головным светом.


Оригинальное фото новой панели приборов

Особенностью новых переключателей были:

  1. Совмещение рычага управления указателями поворотов и управления светом фар;
  2. Вынос с панели приборов на рычаг управления очистителей и стеклоомывателей;
  3. Добавление ранее неиспользовавшихся не фиксируемых режимов для рычагов.

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

  1. В первую очередь, проверьте работоспособность АКБ.
  2. При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
  3. Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
  4. Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена .

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.

Нюансы электрооборудования

  1. Зажигания. Эта система состоит из разных элементов — распределителя, катушки, свечей, высоковольтных проводов, по которым передается заряд.
  2. Предохранительный блок. Этот узел представляет собой совокупность предохранительных устройств, предназначенных для защиты электроцепей установленных устройств и электрооборудования.
  3. Омыватель стекла. Система омывания состоит из щеток стеклоочистителя, трапеции, электронасоса, расширительного бачка, редуктора и прочих компонентов. Основное назначение заключается в качественной очистке лобового стекла.
  4. Акустика. Ее наличие актуально не для всех транспортных средств. Акустическая аудиосистема включает в себя автомагнитолу, динамики, а также антенный адаптер.
  5. Система обогрева заднего стекла.
  6. Оптика.

Работа любой схемы подразумевает использование аккумуляторной батареи, а также генераторного устройства. Первая используется для обеспечения питанием всего оборудования при отключенном двигателе, а второй — для запитки АКБ, а также питания электрических устройств на заведенном моторе (автор видео — канал Защити свои интересы).
