Как правильно произвести замену прокладки гбц на ваз 2114 своими руками

Прогар прокладки между двумя соседними камерами сгорания

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

• Сначала все гайки затягиваются до легкого сопротивления.
• Ключом с динамометром добиваются паспортного значения усилия затяжки.
• В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

• все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
• отсоединяем полностью корпус воздушного фильтра с патрубками;

снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);

• отсоединяем высоковольтные провода, снимаем модуль зажигания;
• демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
• откручиваем натяжной ролик, скидываем ремень ГРМ;
• демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
• снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
• демонтируем клапанную крышку, открутив все болты ее крепления;
• отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
• снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
• откручиваем болты термостата (3 шт., шестигранником на 5);
• скручиваем болты крепления ГБЦ (10 шт.);
• отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Симптомы пробитой прокладки ГБЦ.

Если вам лень читать, можете посмотреть это видео:

Неровная работа двигателя (троение).

Это самый распространенный симптом пробитой прокладки ГБЦ. Если пробой происходит между цилиндрами, то единственным проявлением неисправности будет неровная работа. Выглядит этот пробой вот так:

Понять, что пробита прокладка между цилиндрами, поможет компрессометр (в случае пробоя прокладки между цилиндрами в двух цилиндрах компрессия будет снижена).

Крайний случай такого пробоя прокладки — прострел наружу. В этом случае двигатель будет работать очень шумно, и в месте пробоя, из-под головки будут идти выхлопные газы. Не понять то, что пробита прокладка, в этом случае просто невозможно.

Снижение уровня антифриза и/или газы в расширительном бачке.

Это самый легкий вариант пробоя прокладки, в плане диагностики, в этом случае охлаждающая жидкость попадает в один или несколько цилиндров, печка не греет, а в расширительный бачок идут газы.

Как правило, такой пробой прокладки сопровождается белым дымом из выхлопной трубы, а при выворачивании свечей одна из них будет чистая.

Причина — прогорание прокладки между рубашкой охлаждения и одним из цилиндров.

Выглядит этот пробой вот так:

Во время такта впуска, часть охлаждающей жидкости всасывается в цилиндр и вылетает в выхлопную трубу, а во время рабочего хода, горячие газы попадают в систему охлаждения и выходят через расширительный бачок. Иногда при этом, содержимое бачка выплескивается наружу.

Повышение уровня масла и появление эмульсии на заливной пробке.

Это самый неблагоприятный вариант пробоя прокладки. Именно от состояния моторного масла, во многом, зависит срок службы двигателя. При таком пробое прокладки охлаждающая жидкость попадает в масло, и двигатель начинает работать на масляно-водяной эмульсии.

Пример такого пробоя прокладки:

Когда необходима замена прокладки ГБЦ

Визуально определить, когда деталь пришла в негодность, очень сложно

Для этого следует обратить внимание на признаки и моменты, которые подскажут, что требуется ремонт. Необходимо помнить, что они не могут на 100% подтвердить, что прокладка требует немедленной замены, но закрывать глаза на симптомы нельзя

1. Ремонт. Прокладка ГБЦ – это одноразовая деталь, которая нуждается в замене при любой разборке двигателя. Не стоит экономить и оставлять старую, даже при идеальном внешнем виде. Устранить последствия будет дороже, чем покупка новой запчасти.

2. Антифриз в цилиндрах и пятна на щупе. Бывают случаи, когда прокладка прогорает между отверстиями, и в масло начинает попадать охлаждающая жидкость. Тогда на щупе образовывается пена, а также уменьшается уровень антифриза

Чтобы окончательно удостовериться в этом, следует обратить внимание на глушитель. Белый дым или густой пар говорит, что в цилиндрах присутствует жидкость

3. Течь моторного масла. Прокладка негерметична и пропускает техническую жидкость. Однако сначала следует узнать степень натяжения головки. Бывают моменты, когда она не закреплена как необходимо. Проверку можно сделать самостоятельно. Нужно только учесть последовательность и усилие затяжки шпилек. Для этого используется динамометрический ключ и руководство по эксплуатации. Если затянуть шпильки в неправильной последовательности, то образуется просвет, через который проникает масло. А чрезмерное усилие может сорвать крепежные элементы в гнездах.

Если течь исчезла, значит, причина была в протяжке. Если осталась – поможет только замена прокладки ГБЦ.

4. Пятна в антифризе. При неисправной прокладке масло попадает в охлаждающую жидкость, и образуется налет в радиаторе или расширительном бачке. Проверить это можно следующим образом. Открутив крышки емкостей, визуально убедиться в наличии посторонних примесей в технических средствах.

5. Пузырьки в радиаторе либо бачке. К их образованию приводит попадание выхлопных газов через прокладку ГБЦ в охлаждающую жидкость.

Материалы и виды

По материалу, из которого изготовлены эти детали, их можно разделить на паронитовые и металлические. Считается, что вторые имеют больший срок службы. Но на самом деле это зависит от правильности установки, а не от материала.

Паронитовый вид

Этот вид изготавливается из армированного паронита, который окантован металлом в отверстиях для камер сгорания. Такой вид устанавливают на обычные двигатели, которые имеют небольшую мощность и не подвергаются тюнингу.

Металлический вид

Это самый старый и надежный вид. Металлическая прокладка выдерживает большие нагрузки, чем предыдущая. Поэтому ее чаще всего ставят на моторах с турбонаддувом.

Чем отличается прокладка на 8 клапанов и 16 клапанов

Различия этих прокладок только в масляных каналах и каналах охлаждения. У разных моторов они находятся в разных местах. Некоторые водители заменяют один вид на другой и не видят разницы.

Причины неисправности

Определившись с понятием и значением элемента, теперь следует разобраться, почему может прогорать прокладка ГБЦ.

Несмотря на разнообразие возможных причин, чаще всего такое происходит из-за самого обычного перегрева при повышении температуры двигателя выше допустимых значений. Сам перегрев может возникать под влиянием разных факторов.

Когда мотор перегревается, крышку немного ведёт, тем самым нарушается плоскость прилегания и соприкосновения двух элементов через прокладку. Результат не заставляет себя долго ждать, и происходит разгерметизация с опасными последствиями. Практика и опыт обращений в автосервисы наглядно показывает, что изменение геометрии в основном касается головок, изготовленных из алюминия. Чугунные аналоги с таким не сталкиваются. В случае с чугуном выше вероятность образования трещины от перегрева, нежели искривление.

Ещё перегрев может приводить к накаливанию самого уплотнителя до экстремальных температур, что влечёт за собой изменения структуры и геометрии изделия. Следствием тоже становится процесс разгерметизации. Подобное встречается в машинах, где используются железоасбестовые виды прокладок.

Помимо прогорания, есть и другие причины, почему может пробивать прокладку ГБЦ. Здесь уже вина лежит в основном на мастерах, которые нарушают правила затяжки, не соблюдают установленные правила и не используют указанные в инструкции моменты. Причём к негативным последствиям может привести избыточная и недостаточная затяжка.

Если перетянуть уплотнитель, он попросту разрушится. Такое часто происходит при использовании прокладок из низкокачественных материалов.

Не затянув полностью прокладку, выхлопные газы начнут выходить наружу, то есть уплотнитель не будет обеспечивать полноценную герметизацию. Причём изначально газ может выходить незначительными и незаметными порциями. Но при взаимодействии с воздухом материал уплотнителя начнёт изнашиваться, что в конечном итоге приведёт к более явным признакам.

Но всё же к наиболее очевидным причинам неисправности относят изначально низкое качество уплотнителя. Некоторые производители используют сырьё, которое плохо справляется с поставленными задачами. Не всегда головка выдерживает даже гарантийный период.

Чтобы у вас не возникали подобные неприятности с двигателем, старайтесь использовать лишь высококачественные изделия. Причём бренд здесь не играет ключевую роль, поскольку на рынке активно распространяются подделки под именами известных компаний. Лучше обращаться в специализированные и сертифицированные магазины.

Нельзя исключать такую простую причину как износ. Это расходник, имеющий ограниченный срок службы. Если машина старая и двигатель постепенно теряет свою эффективность, есть вероятность прогорания или пробивания прокладки. Её потребуется заменить, строго соблюдая регламент, последовательность и момент затяжки.

Инструкция по замене прокладки ГБЦ

В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.

1. Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.

2. Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.

3. Колодки жгутов проводов отсоединяются от всех датчиков (массового расхода воздуха, масла,  положения дроссельной заслонки, температуры и т.д.).
4. Хомут, удерживающий воздухоподводящий патрубок на дроссельном узле ослабляется, и снимается вместе с воздушным фильтром.
5.  Жгут проводов вытягивается из-под ресивера.

6. Откручиваются крепежи передней крышки привода распределительного вала, сначала снимается она, а затем ремень ГРМ. Необходимо обязательно зафиксировать зубастый шкиф от прокручивания.

7. Извлекаются натяжной ролик и дистанционная шайба.
8. Снимается зубчатый шкиф с распредвала.
9. Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем остальные крепежи.
10. Откручиваются винты, ослабляя хомуты. С выпускного патрубка последовательно отсоединяются все шланги: подводящий патрубок радиатора, подводящие шланги дроссельного узла и отопителя, отсоедините термостат вместе со шлангом.
11. Откручиваются крепежные гайки. От топливных трубок отсоединяются шланги слива и подачи топлива.

12. Постепенно ослабляются 10 болтов крепления головки блока, снимаются вместе с шайбами.

13. Демонтируется ГБЦ вместе с заветной прокладкой. Прокладка отделяется от ГБЦ.

14. Вся соприкасающаяся с прокладкой поверхность тщательно очищается от загрязнений, пыли, металлический стружек, пролитого масла и т.п.

15. Новая чистая прокладка устанавливается с учетом центрирующих втулок на ГБЦ. При этом отверстие для прохода масла в прокладке должно находиться между 3 и 4 цилиндрами.

16. Перед монтажом ГБЦ необходимо удостовериться, что на первом цилиндре закрыты оба клапана.

17. После установки ГБЦ и закручивания 10 болтов крепления, все оставшиеся детали монтируются в обратном порядке.

18. Ремонт закончен!

Внимание!
Всякая работа с собственной машиной, да и не только, требует повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей технологии крепежа и стыковки, используемые производителем, могут иметь существенные различия

Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин.

Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat B3:

Замена прокладки на Honda Civic:

Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр.  Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.

В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость.  Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.
Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Подготовительные работы для замены прокладки ГБЦ на Нексии

Производить замену можно самостоятельно, но если с руками у вас все в порядке. При некоторых случаях лучше голову отшлифовать перед установкой новой прокладки, отдав её токарю или в автосервис где есть услуга шлифовки гбц.

Работы по замене займут от 2 часов свободного времени, и большой необходимостью является гараж или закрытое пространство чтобы во вскрытый двигатель ничего не попало.

Инструмент который пригодится для работы, тот же самый что и по замене ремня ГРМ на нексии, плюс набор торцевых ключей от 10-13 и больше. Также тара для слива жидкостей и ветошь.

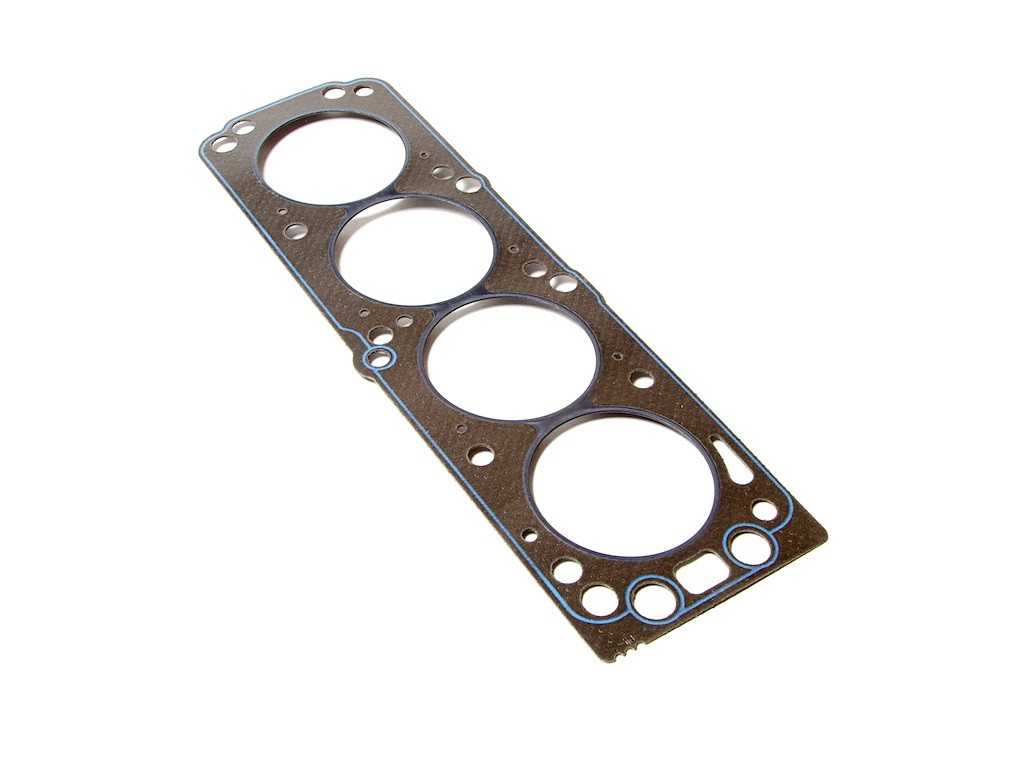

Ну и сама новая прокладка ГБЦ:

Шлифовка головки блока цилиндров — когда лучше выполнять?

Большинство автовладельцев в курсе, что одной из наиболее специфических частей автомобильного двигателя является головка блоков цилиндра. Абсолютно все элементы головки блока цилиндров тесно взаимодействуют друг с другом, а если что-то и сломается, что результатом будет серьезный дефект ГБЦ. К примеру, если износилась прокладка ГБЦ, от чего происходит пропускание масла, то в качестве ремонта придется не только заменить прокладку, но и выяснить причину, по которой этот элемент пришел в негодность.

Если говорить простыми словами, то придется проводить полную диагностику ГБЦ. А наиболее вероятной причиной того, что прокладку стало пробивать, является нарушение сопряжения блока цилиндров и ГБЦ. Если это действительно так, то скорее всего понадобится шлифовка (фрезеровка) ГБЦ.

Когда нужна шлифовка ГБЦ

Необходимо разобраться в том, зачем же нужно шлифовать как головку блока цилиндров, так и сам блок тоже. ГБЦ нужно шлифовать для того, чтобы довести до предписанных параметров привалочную плоскость ГБЦ, которая сопрягается с плоскостью блока цилиндров.Плоскость головки блока цилиндров шлифуют в 2х случая. Первый вариант является не очень-то актуальным и распространённым в кругу среднестатистических водителей – это тюнинг движка. Дабы увечить степень сжатия, нужно уменьшить высоту головки блока цилиндров. Но подобная проблема была характерна для того времени, когда качественное горючее было в большом дефиците. Сейчас же такой вариант подойдет для тех, кто фанатично гоняется за изменением параметров движка.

Не стоит ограничиваться только теми ремонтными работами, ради которых была произведена разборка головки блока цилиндров. Ведь если она открыта, то можно выделить чуть больше времени, чем обычно, дабы после не возвращаться к этому вопросу.

Подготовка головки блока к шлифочным работам

Проверить плоскость головки можно самостоятельно, используя линейку и набор щупов. Линейку нужно поочередно приложить по диагоналям нижней плоскости, после чего нужно подобрать щуп, который бы входил в интервал между плоскостью головки и линейкой. Высокую точность измерений такой метод не даст, но все же у Вас будет общее представление о том, на сколько деформировалась сопрягаемая плоскость. Больше всего плоскость головки будет деформирована в области цилиндров, прокладка которых прогорела, а поршни покрыты нагаром.Запомните, что шлифовать головку ГБЦ можно только после полной проверки корпуса на предмет наличия трещин. Никаких изъянов быть не должно. Найти же трещины можно используя какую-нибудь окрашивающую жидкость, правда перед проверкой нужно тщательно очистить поверхность головки. После нанесения краски нужно будет подождать всего 5 минут, после чего ее можно удалять. Если поверхность ровная, то следов от краски не останется, а вот в трещины она забьется, показывая изъяны.

Для диагностирования придется использовать специальное оборудование. Проверить, на сколько герметичны внутренние полости ГБЦ, можно только с помощью специального устройства, которое нагревает корпус головки, после чего трещины будут выявлены через воздушные пузырьки и давление, если поместить головку в воду. Если трещины все же есть, то сначала их нужно будет удалить, а после чего уже можно будет приступать непосредственно к шлифовальным работам.

Процесс шлифовки ГБЦ

Провести процесс шлифовки ГБЦ самостоятельно у Вас вряд ли получится, так как для проведения операции потребуется специальная фрезерно-шлифовальная машинка. Технологическая сторона процесса Вас вряд ли заинтересует, но все же стоит иметь представление о некоторых нюансах, которые следует учесть при сборке ГБЦ.Толщина шлифования. В мануале от завода-производителя, который прилагается к модели Вашей машины, должна быть указана максимальная (ремонтная) глубина шлифования плоскости. При соблюдении всех параметров двигатель будет работать нормально. Будет огромным плюсом, если Вы уточните у мастера глубину фрезеровки, которую он собирается сделать. Обязательно скажите о том, какие цифры указаны в мануале. Необходимо это для того, чтобы мастер смог подобрать прокладку с нужной толщиной.

Проводить эксперименты с двигателем специалисты крайне не рекомендуют. Если мастер переборщит, то есть превысит максимально допустимый запас, описанный в мануале, то придется полностью заменить ГБЦ. По времени шлифование – процедура достаточно быстрая, а результатом будет герметичная и отшлифованная ГБЦ, которую можно со спокойной душой ставить на место. Желаем успехов.
