Схемы блоков реле и предохранителей ваз 2115

Как снять монтажный блок ваз 2114

Начну с того, была неисправность не работал омыватель с дворниками, отказала печка. Устал бить по блоку предохранителю. Отпустили по раньше с работы, решил заняться делом. На улице тепло, везде вода, а омывашька не работает…

Отсоединяем «-» от АКБ, приступил снятию монтажного блока предохранителей. Вкратце: Со стороны салона снимаем 5 фишек (Но для этого нужно принять не простую позу, что бы добраться до них). Со стороны капота вытаскиваем 4 фишки. вытянуть блок не дадут провода т.к. они короткие

Что откуда снимается

Придя домой приступил к вскрытию.

Вот он сам блок

Маркировка блока 2115-3722 010-10

Вынимаем, что бы не запутаться

Откручиваем, правда я маленько поспешил, сфоткать в голову пришло позже

Начал осматривать как дальше разбирать блок. И тут я наткрулся на это

Печаль, беда

Разбирать дальше смысла уже не было. Взял последние деньги из кармана, поехал на маршрутке в авторынок P.S. Давно не ездил на них, но проезд подорожал с 16 до 18 руб.

Купил новый блок с маркировкой 2115-3722 010-40, знакомый продавец посоветовал, но сказал, что возможны проблемы с карлсоном придется ехать к автоэлектрику.

2115-3722 010-40

За одно посоветовал взять NANOPROTECH, защитить от влаги и коррозии

NANOPROTECH

Приехав домой снял все реле и предохранители обработал NANOPROTECHом подождал 10 минут все вставил на место.

Обработанный NANOPROTECHом

Через некоторое время начал подключать фишки в обратном порядке, но тут не обошлось без помощника. Проверяем свет, печку, дворники, аварийку и т.д. Все работало Но не проверил карлсона. На улице стало прохладно и ни как не мог разогреть более 90 градусов. На всякий случай записался к автоэлектрику, что бы проверил в правильности моего дела. Моя первая запись БЖ, строго не судите

Устройство монтажного блока

Электрические приборы, руководящие электроцепями ВАЗ 2114 состоят из:

1. Печатной платы, на которой смонтированы все основные составляющие;
2. Реле подключения основных электрических схем;
3. Устройств, обеспечивающих защиту электроцепей;
4. Разъемов, с помощью которых подключается монтажный блок к компонентам электрической схемы.

Стоит сказать, что такая схема применяется не только в автомобилях марки ВАЗ, но и в самых современных зарубежных авто. Такая ситуация сложилась, поскольку принцип подключения и защиты практически не изменился за последние годы.

Главные компоненты

В схемах применяются современные пластиковые платы для монтажа на разъемах. Работа с пластиком является более простой, чем работа со стеклотекстолитовыми платами, которые применялись в устройствах автомобилей постарше. Дело в том, что установку реле или предохранителя может совершить практически каждый, не вооружаясь паяльником.

Еще одной важной частью данного устройства являются предохранители. Ранее они были стеклянными с плавкой вставкой

На авто ВАЗ 2114 устанавливаются современные предохранители ножевого типа, отличающиеся удобством и высокой надежностью. Они состоят из пластмассового корпуса, в который заключен плавкий предохранительный элемент. Для подключения к плате используются ножевидные плоские металлические контакты.

Реле автомобиля ВАЗ 2114 состоит из двух основных компонентов:

• Электромагнитного ключа включения/выключения составляющих электрической цепи авто, являющееся обычным реле. Оно осуществляет замыкание и размыкание контактов после того, как была произведена подача/снятие управляющего тока.
• Специальных ключей замыкания электрических цепей. Они предназначены для автоматического периодичного включения/выключения тех или иных элементов системы.

Стандартное реле отвечает за включение фар, стеклоподъемников, отопления и других компонентов, включаемых и выключаемых принудительно. С помощью специального электронного устройства — ключа обеспечивается работа стеклоочистителей, поворотников, сигнализации и других компонентов.

В состав монтажного блока ВАЗ 2114 входит еще одна деталь – оригинальный пинцет-зажим, который делает процесс извлечения/установки предохранителя более удобным.

Строение предохранителя

Это очень простой элемент, что хочется подчеркнуть реально компактный, что упрощает их применение в машине. Он состоит:

• Из корпуса – обычно он состоит из пластика, редко металл, или керамика
• Контактной группы – это две ножки (или просто контакта), которые подключаются в сеть автомобиля
• Рабочий элемент – обычно это нить, или часть металлической пластины, которая при определенной силе тока разрушается, обычно перегорает или «испаряется».

Раньше в авто, вспомнить хотя бы наши «первые» ВАЗ, применялись цилиндрические предохранители с металлической полоской, обычно состоящей из алюминия и керамическим корпусом.

На данный момент применяется плоское строение, две плоских ножки, пластиковый корпус, и тонкая рабочая часть (обычно делается из тугоплавкого провода).

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, под дворниками увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители. На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей. Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113

Реле включения электровентилятора

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле контроля исправности ламп стоп-сигнала и габаритных огней

Реле включения стеклоподъёмников

Реле включения звукового сигнала

Реле включения обогрева заднего стекла

Реле включения дальнего света фар

реле включения ближнего света фар

Цепи защищаемые предохранителями

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

Правая противотуманная фара

Как разобрать и почистить монтажный блок ваз 2114

Работники ВАЗа такие гениальные люди конечно, а еще и выдумщики! Ну надо же было догадаться поставить блок предохранителей (он же «черный ящик») в самое сырое место в авто. Чего же под днище то не вкорячили…

Вообщем сегодня, после часа откапывания машины из под сугроба поехал по делам…все было прекрасно, на дорогах каша, мост через Волгу в очередной раз играет в игру — угадай где новая яма! А если быть точным, то попробуй проехать так, чтобы не ввалиться в ямы одновременно всеми четырьмя колесами! Но это отдельная история…очень наболевшая история…ну ладно, не об этом сейчас…

Вообщем приехал за любимой, сижу-жду…решил открыть окно — поворачиваю ключ…и ни с того, ни с сего включаются дворники в первом режиме. Смотрю а дворники то выключены. постоял какое то время с заведенным мотором…и через какое то время дворники снова ожили. И тут то я понял, что это попадос)))) Залез в инет, ввел симптомы и получил диагноз — залило блок предохранителей. Приехал домой, быстренько скинул блок и принес домой, на разборку и чистку. После разборки передо мной стала вот такая картина:

разобрал!

Пипеееец!

Пипец в масштабе!

Плата была вся сырая и зеленая!Ну что ж, мягкую щетку и космофен в руки и вперед! Кстати не бойтесь тереть плату мягкой щеткой, плата покрыта лаком и ей ничего не будет, заодно проверяйте на целостность дорожек и лака. Если где то проблема с дорожкой, то паяльник Вам в руки и вперед! а если отлетел лак, то в магазин электро товаров и покупать Цаппон лак. Вообщем после чистки платы зачистил ножки контактных групп и собрал все обратно!

Чтобы не запутаться)))

Поставил все на место, проверил — все работает…и на всякий случай закрыл блок сверку пакетом (маленький пакетик валялся) чтобы вода стекала куда угодно, но не на блок))))

Источники

• drive2.ru/b/538898/
• galantmotors.ru/document/shema/2114/2114_rele_predohraniteli.php
• vazbook.ru/15/2114/electrics/device/montazhnyy-blok-snyatie-i-ustanovka
• drive2.ru/l/872358/

Расшифровка штекеров монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Таблица расшифровки клемм монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115
Обозначение штекерного разъема	Номер клеммы	Цвет провода	Наименование устройства
Ш1	1	Б	стеклоподъемники
2	Г	выключатель зажигания (кл. 15/2)
3	ГП	выключатель зажигания (кл. 15)
4	ЖГ	переключатель эл.двигателя отопителя
5	Р	выключатель зажигания (кл. 30/1)
6	КР	выключатель зажигания (кл. 30)
7		блокировка дверей
8	П	выключатель зажигания (кл. 50)
Ш2	1	БГ	переключатель очистителя заднего стекла
2	Г	переключатель указателей поворотов (правый)
3	РП	включатель стоп-сигналов
4	Б	контрольная лампа целостности ламп
5	ПЧ	включатель аварийной сигнализации
6	ГБ	дверь левая передняя
7	ОБ	включатель задних противотуманных огней
8	34	контрольная лампа дальнего света
9	-/td>
10	04	включатель задних противотуманных огней
11	СЧ	контрольная лампа резерва топлива
12	пч	контрольная лампа уровня топлива
13	БЧ	плафон освещения салона
14	кг	контрольная лампа ручного тормоза
15	гч	переключатель указателей поворотов (левый)
16		эл.двигатель фароочистителя
17	—
Ш3	1	ж	датчик скорости
2	чп	включатель аварийной сигнализации
3	гп	переключатель указателей поворотов
4	сб	контрольная лампа уровня масла
5	ч	масса
6	рб	контрольная лампа уровня омывающей жидкости
7	ро	контрольная лампа износа тормозных накладок
8	3в	включатель фар
9	жз	переключатель стеклоочистителя ветрового стекла
10	пг	патрон подключения переносной лампы
11	о	выключатель зажигания (кл. 15)
12	рч	включатель омывателя заднего стекла
13
14	ж	контрольная лампа противотуманных фар
15
16	сг	указатель давления масла
17
18	р	переключатель стеклоочистителя
19	со	переключатель стеклоочистителя
20	с	переключатель стеклоочистителя
21	об	включатель задних противотуманных фар
Ш4	1	зп	Вкл. и контрольная лампа обогрева заднего стекла
2	гб	переключатель света фар (дальний свет)
3	о	стеклоочиститель
4	бч	включатель наружного освещения
5	к	реостат освещения приборов
6	р	аккумулятор
7	чб	переключатель очистителя и омывателя ветрового стекла
8	о	колодка Ш4 монтажного блока клемма 3
9	сч	включатель звуковых сигналов
10	бп	включатель стоп-сигналов
11	р	аккумулятор
12	сп	переключатель света фар (ближний свет)
13		предупредительный свет
14	—
15	—
16	рг	контрольная лампа уровня тормозной жидкости
17	зб	указатель температуры охлаждающей жидкости
18	кб	контрольная лампа заряда аккумуляторной батареи
19	жч	включатель противотуманных фар
20	рз	контрольная лампа уровня охлаждающей жидкости
21	ж	тахометр
Ш5	1	3	дальний свет (правый)
2	зч	дальний свет (левый)
3	сч	ближний свет (левый)
4	п	стартер (кл. 50)
5	пб	электровентилятора охлаждения радиатора
6	с	ближний свет (правый)
Ш6	1	—
2	3	включатель света заднего хода
3	гч	указатель поворота (левый передний)
4
5	—
6	—
7	—
8	жч	габаритный огонь (правый передний)
9	бч	терморегулятор электровентилятора
10	жч	габаритный огонь (левый передний)
11	г	указатель поворота (правый передний)
12	о	включатель света заднего хода
13	рг	датчик уровня тормозной жидкости
Ш7	1	—
2	жг	эл.двигатель фароочистителя
3	б	эл.двигатель фароочистителя
4	—
5	сб	датчик уровня масла
6	сч	звуковые сигналы
7	с	датчик скорости
8	зб	датчик температуры охлаждающей жидкости
9	кб	генератор (кл. 61)
10	р	насос омывателя ветрового стекла
11	бч	включатель подкапотной лампы
12	рб	датчик уровня омывающей жидкости
13	рч	тормозные накладки
14
15	кп	тахометр
16	рз	датчик уровня охлаждающей жидкости
17	жб	реле противотуманных фар
Ш8	1	жл	реле противотуманных фар
2	жч	противотуманная фара (левая)
3	ж	противотуманная фара (правая)
4	гп	катушка зажигания
5	р	генератор (кл. 30)
6	р	генератор (кл. 30)
7
8	рч	реле противотуманных фар
Ш9	1	рч	эл двигатель очиститель заднего стекла
2	г	указатель поворота (правый задний)
3	бг	эл двигатель очиститель заднего стекла
4	оч	задние противотуманные огни
5	сч	дверь задняя
6	пч	дверь передняя правая
7	бч	плафон освещения салона
8	кг	датчик ручного тормоза
9	бч	кнопки сигнализации открытых дверей
10	элементы обогрева заднего стекла
11	с	фонарь освещения номерного знака
12	гб	дверь передняя левая
13	б	плафон освещения салона
14	п	стоп-сигналы
15	ж	габаритный огонь (правый задний)
16	з	фонарь заднего хода
17	жч	габаритный огонь (левый задний)
18	жч	очиститель заднего стекла
19	о	элементы обогрева заднего стекла
Ш11	1	ж	насос
2	рч	клапан омыва заднего стекла
3
4	ж-	насос
5	бч	подкапотная лампа
6
7
8	кч	подкапотная лампа
9	б	эл двигатель стеклоочистителя
10	о	эл.двигатель стеклоочистителя ветрового окна
11
12	со	датчик аварийного давления масла
13
14	р	клапан омыва ветрового стекла
15	со	эл.двигатель стеклоочистителя
16	с	эл двигатель стеклоочистителя
17	жб	эл двигатель стеклоочистителя
18
19

Цвета проводов:

• Б — белый;
• Г — голубой;
• Ж — желтый,
• 3 — зеленый,
• К — коричневый;
• О — оранжевый;
• П — красный;
• Р — розовый;
• С -серый,
• Ч — черный.

Рекомендации по уходу и обслуживанию

Приобретайте предохранители оригинального производства

Отечественные или зарубежные, не важно;
Устанавливайте строго в соответствии с показателями ампеража. Недопустимо с меньшей, большей силой тока. В первом случае это приведет к повреждению модуля, во втором – к поломке агрегата, который закреплен за предохранителем;
Тщательно проверяйте качество фиксации клемм, концевиков на плате

При ослаблении подтяните, прижмите плоскогубцами. Прострел искры может стать причиной возгорания, идет плавление;
При попадании влаги, образования конденсата внутри монтажного блока, снимите крышку, просушите, при необходимости продуйте потоком сжатого воздуха.

В первом случае это приведет к повреждению модуля, во втором – к поломке агрегата, который закреплен за предохранителем;
Тщательно проверяйте качество фиксации клемм, концевиков на плате. При ослаблении подтяните, прижмите плоскогубцами. Прострел искры может стать причиной возгорания, идет плавление;
При попадании влаги, образования конденсата внутри монтажного блока, снимите крышку, просушите, при необходимости продуйте потоком сжатого воздуха.

Профилактические, диагностические работы в блоке предохранителей проводите при снятых клеммах аккумуляторной батареи с целью предотвращения короткого замыкания в цепи.

Средний ресурс эксплуатации предохранителей 40 – 60 тыс. км. Срок использования зарубежных аналогов на 10 – 15 % больше. Перед заменой ознакомьтесь с требования инструкции, получите консультацию у специалистов СТО.

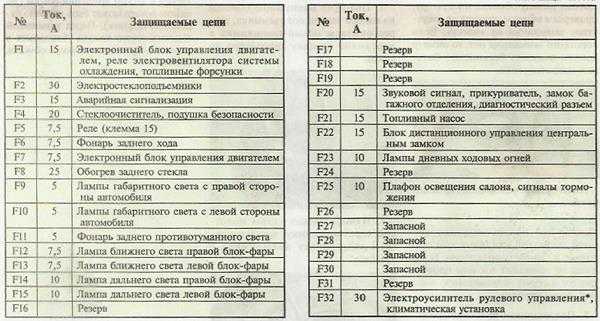

Расположение предохранителей ваз 2114 в основном блоке

На четырнадцатой модели Лады в 90% случаев применяется два типа монтажных блоков. Расположение внутренних частей и распиновка предохранителей ваз 2114 несущественно, но отличается. Поэтому наиболее удобно рассмотреть оба варианта отдельно.

Примечание!

Некоторые модификации транспортного средства могут комплектоваться другими конструкциями модулей. Узнать название разновидности можно на внутренней стороне крышки.

Предохранители ваз 2114 инжектор (блок 3722010-60)

Модуль содержит плавкие вставки и автоматические размыкатели. Маркировка всех элементов выполняется по порядку.

Реле основного блока

• 1 – Размыкатель дворников головной оптики;
• 2 – Контактная вставка прерыватель механизма поворотников и аварийной сигнализации;
• 3 – Отвечает за правильную работу очистителей лобового окна;
• 4 – Предохранитель контроля магистралей стопов и подсветки автомобиля;
• 5 – Подача питания на электропакет (стеклоподъемники);
• 6 – Управление клаксоном, основная цепь;
• 7 – Силовая магистраль на подогрев кормового остекления;
• 8-9 – соответственно управление дальним и ближним светом головной оптики.

Расшифровка схемы предохранителей ваз 2114 головного блока

• F1 – противотуманные фонари кормовой части авто;
• F2 – цепь управления поворотниками и прерывателем аварийной сигнализации;
• F3 – подача питания на плафоны подсветки салона, багажного отделения, также индикация зажигания, ЭСУД;
• F4 – предохранитель на цепь реле подогрева кормового ветрового окна, также здесь запитан контакт переносной лампы;
• F5 – предохранитель на сигнал ваз 2114 и головного вентилятора системы охлаждения;
• F6 – полностью отвечает за цепь электропакета;
• F7 – стандартный предохранитель печки ваз 2114, также отвечает за электроприводы омывателя ветрового стекла, подсветку бардачка и дворники фар;
• F8/9 – плавкие вставки, отвечающие за передние противотуманные фары;
• F10/11 – подсветка для левой и правой стороны соответственно, также отвечают за освещение номерных знаков, прикуриавтеля, приборной панели;
• F12/13 – предохранитель света ваз 2114 для ближнего режима правой и левой стороны соответственно;
• F14/15 – аналогично для дальнего режима освещения на обе стороны машины раздельно;
• F16 – предохранитель панели приборов ваз 2114 отвечают за индикацию датчиков и состояния устройства.

Основные реле и предохранители ваз 2114 в блоке типа 3722010-18

Более современная модификация, устанавливается на машины с 2010 года. Здесь более продумано расположение элементов и плавких вставок. Благодаря более логичному расположению облегчен доступ к отдельным элементам.

При этом отличается не только расположение предохранителей, их функциональность и зона ответственности также изменена.

Головные реле

• 1 – дворники оптики;
• 2 – отвечает за размыкатель поворотников и аварийки;
• 3 – очистители передней части остекления автомобиля;
• 4 – модуль исправности осветительных элементов и подсветки;
• 5 – контроль цепи электропакета;
• 6 – питание клаксона;
• 7 – силовые жилы подогрева заднего окна;
• 8-9 – размыкатели цепей дальнего и ближнего света головной оптики соответственно.

• F1 – контактные разъемы очистителя фар, также относится к клапану активации мотора бачка оросителя;
• F2 – повороты и размыкание аварийной сигнализации при их активации;
• F3 – подсветка внутреннего пространства салона, цепь питания габаритных огней кормовой части машины;
• F4 – предохранитель прикуривателя ваз 2114, защита от перегрузки тенна разогрева заднего стекла, также сюда относится переносная лампа;
• F5 – предохранитель вентилятора ваз 2114 отвечающий за охлаждение антифриза, также отвечает за клаксон;
• F6 – питание стеклоподъемников и электропакета;
• F7 – магистрали управления передним и задним комплектами омывателей фар, ветровых стекол – полная цепь оборудования, также сюда относится подсветка вещевого ящика;
• F8/9 – противотуманки фронтовой части для правой и левой стороны соответственно;
• F10 – предохранитель подсветки ваз 2114, прикуривателя, индикация приборной доски, плафон подсветки подкапотного пространства, также левая сторона габаритного света;
• F11 – отдельно для правой стороны габаритных огней;
• F12-15 – питание головной оптики полный комплект освещения;
• F16 – предохранитель приборов ваз 2114, также указатели температуры ОЖ, вольтметр.

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4. «К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» – отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Рекомендации по эксплуатации

Годный и вышешдший из строя предохранитель

Для того, чтобы определить, годен предохранитель или нет, обычно водители практикуют два способа.

1. Самый простой — это извлечь проблемный элемент и посмотреть, цела ли его токопроводящая часть.
2. Второй метод немного сложнее, но отличается большей точностью, чем определение на глаз. Для этого нужно включить неработающий потребитель, к примеру, прикуриватель. Не извлекая сам элемент, проверяем напряжение на одном конце и на другом. Если напряжение есть только на одном конце, то вывод здесь однозначный – предохранитель перегоревший и нуждается в замене.

В случае если вы обнаружите, что у вас часто перегорают защитные элементы на ВАЗ 2115 , то вполне возможно, что у вас не в порядке проводка. В такой ситуации лучше обратиться на СТО.

1. Во время эксплуатации транспортного средства ни в коем случае вместо электропредохранителей не ставьте так называемые «жучки» или перемычки. В случае если напряжение в цепи повысится, то потребитель может просто выйти из строя окончательно.
2. Взамен перегоревшего ставьте целый только аналогичный по номиналу.
3. Разумным будет всегда держать в запасе набор электропредохранителей разного ампеража. Место они много не займут, но в определенной ситуации могут выручить.

Набор электропредохранителей

Как снять блок предохранителей и реле на ваз 2114, 2113, 2115 модели 2114-3722.010

Снятие монтажного блока предохранителей и реле модели ВАЗ 2114 — 3722.010 производится в следующей последовательности:

1. Сначала снимаем клемму минус с аккумулятора;
2. Затем внутри салона, с левой стороны, под панелью приборов,вынимаем 5 колодок жгутов проводов с нижней стороны блока предохранителей и реле;

3. После этого снимаем крышку монтажного блока. Для этого необходимо нажать на 2 звщелки крышки.

4. Далее отсоединяем колодку жгута проводов от верхней плоскости блока предохранителей и реле

5. После этого торцевым ключем на 10 отворачиваем болты крепления монтажного блока ножевых предохранителей

6. Приподнимаем блок и снимаем еще 4 соединительные колодки проводов

7. Затем вынимаем блок предохранителей и реле ВАЗ 2114-3722.010 из его гнезда

8. После этого вынимаем прокладку монтажного блока предохранителей и реле

9. Производим замену или ремонт блока предохранителей и реле ВАЗ 2114-3722.010;
10. Выполняем монтаж блока в обратной последовательности снятию.

Почему не работает печка на ваз 2114 причины

В данной статье рассмотрим основные моменты и причины, по которым не включается печка (вентилятор печки).

Как понять, что вентилятор печки не включается? – очень просто: при заведённой машине, включаем печку на 1-2-3 скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отмечу, что если вентилятор не включается, к примеру, на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.

Схема подключения печки

Давайте разберёмся, как в теории включается печка

Обратите внимание на рисунок:

• 44 – мотор вентилятора;
• 45-дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44);
• 46-переключатель положения.

Почему не работает моторчик печки, основные причины

1. Перегорел предохранитель.

Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель очень просто, и в то же время, мы не знаем причины по которой он перегорел. Напоминаю, если предохранитель перегорает, то значит где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

Какой предохранитель идёт на печку?

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.

1. Плохой контакт в монтажном блоке.

Плохой или окислившийся контакт в монтажном блоке так же является распространённой болезнью. В данном случае нужно пошевелить колодку жгутиков, идущих к монтажному блоку.

1. Залипло реле зажигания.

Если у вас глючит печка, к примеру, включается только на прогретую, то дело в реле зажигания. Удивительно конечно, каким образом реле зажигания влияет на работу печки, но факт остаётся фактом. Нужно заменить реле. Кстати оно находится под панелью приборов в центральной консоли.

1. Печка включается только на 3 положении переключателя.

Если вы столкнулись с такой ситуацией, то вам нужно заменить добавочный резистор. Дело в том, что на 1 и 2 положениях переключателя отопителя, ток на вентилятор идёт через добавочный резистор, а на 3 положении – напрямую к вентилятору. Поэтому следует вывод о неисправности добавочного резистора. Дополнительный резистор отопителя. Проверка, ремонт, замена.

1. Не работает переключатель печки  (отопителя).

Чтобы проверить  переключатель положения (под цифрой 46 на рисунке) нам понадобится обычная габаритная лампочка на 12 вольт с двумя припаянными проводками.  Снимаем центральную консоль панели приборов, для того чтобы получить доступ к переключателю печки ( Как снять панель приборов?), затем и делаем следующее: включаем зажигание;  замыкаем минусовой провод лампочки на массу кузова, а другую подключаем к  выходам 1-2-3 на добавочный резистор (серый, белый и красный провод на рисунке). Если лампочка горит – значит переключатель работает, если не горит, то подключаем лампу  к плюсовому проводу на переключатель положения (на рисунке это сине-жёлтый провод). Если лампа не горит, то где то обрыв цепи или выбило предохранитель.

1. Не работает моторчик печки (вентилятора отопителя).

Если переключатель отопителя работает, напряжение идёт, а вентилятор не включается, то либо он перегорел, либо плохой контакт массы вентилятора (масса находится под гайкой крепления отопителя), либо залипли щётки моторчика.

Источники

• vaz-2114-lada.ru/2013/01/ne-rabotaet-ventilyator-pechki-otopitel-salona/
• luxvaz.ru/vaz-2114/178-ne-rabotaet-pechka.html
• autovaz-2114.ru/heating-and-cooling/pochemu-ne-rabotaet-pechka-vaz-2114-i-kak-ee-ispravit-vse-prichiny/
• nadomkrat.ru/ustroistvo-avtomobiley/ohlazhdeniye-i-otopleniye/ne-rabotayet-pechka-na-vaz-2114
• drive2.ru/l/497263205706367074/

Почему не работает прикуриватель

На ВАЗ-2115 устройство перестает работать из-за следующих причин:

1. Перегорание предохранителей. Прикуриватель в автомобилях отечественного производства часто замыкает, защитные детали приходится регулярно менять. Это считается конструктивным недостатком, устранить который сложно.
2. Подключение к гнезду слишком мощных устройств. Перегорание вызывается введением штекера автомобильного пылесоса, компрессора.
3. Изменение состояния гнезда. При частом использовании оно расшатывается, колодка болтается, что провоцирует замыкание. В таком случае плавкие защитные элементы быстро перегорают. Определить неисправность помогает отсутствие гудка (плавкая вставка нагружена звуковыми устройствами).
4. Короткое замыкание двигателя вентилятора. Штатные приборы ненадежны, они быстро выходят из строя. В таком случае на ВАЗ-2115 не работает прикуриватель.
5. Сгорание дорожки в установочном блоке из-за короткого замыкания. При воздействии влаги на колодки контакты покрываются оксидной пленкой. Блок предохранителей — слабое место отечественного автомобиля.

Нахождение реле вентилятора

Данный элемент необходим для осуществления терморегуляции двигателя машины. Во время движения на малой скорости мотор перегревается, что требует принудительного включения вентилятора охлаждения. Деталь отвечает именно за это.

Однако точное место нахождения и порядок может меняться зависимо от года выпуска.

Где находится реле включения вентилятора Ваз 2114

Реле включения головного вентилятора находится внутри основного монтажного блока, расположенного под капотом. Также здесь находится и предохранитель.

Как проверить реле

Непосредственно реле вентилятора проверяется только путем замены элемента на заведомо исправную деталь. Также некоторые автолюбители диагностируют релюшку мультиметром, но способ не оправдывает себя ввиду дешевизны первого.

Как проверить предохранитель вентилятора охлаждения без снятия

Чтобы проверить плавкую вставку F4 достаточно подсоединить к ней примитивную прозвонку. Либо нажать на кнопку клаксона – оба устройства запитаны через единый предохранитель и если не работает один, второй также откажет.

Ваз 2114 принудительное включение вентилятора охлаждения с помощью кнопки и реле

Чтобы переделать заводскую схему и установить принудительное включение головного кулера, следует запастись материалами:

• непосредственно релюшка на 4 контакта;
• клеммные
• кнопка удовлетворительного типоразмера, дизайна;
• 5 метров провода с сечением не более 1мм;
• отвертки и гаечные ключи.

Далее принцип подключения осуществляется по схеме:

Также возможно смонтировать принудительное включение на прямую, но это быстро износит размыкатели.
