Блоки под капотом
Расположение

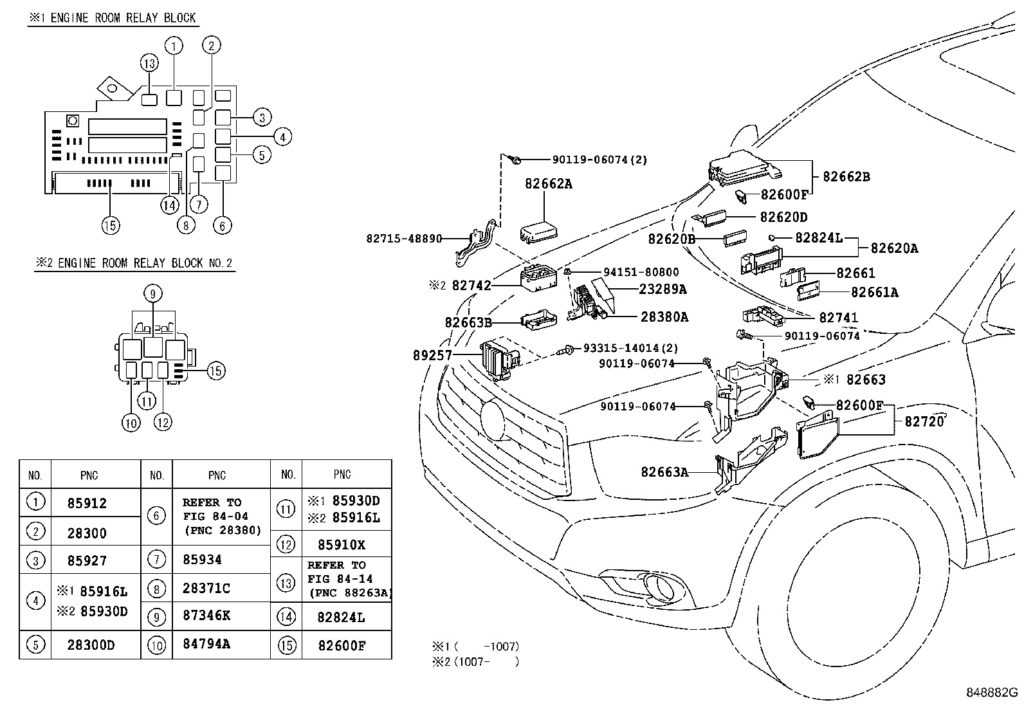

Общая схема расположения блоков под капотом
Назначение
- Блок силовых предохранителей
- Дополнительный блок предохранителей
- Блок предохранителей и реле
- Блок управления ABS
Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.
Схема
Расшифровка
- 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
- 80А — Система «START/STOP»
- ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, Система зарядки
- 60А ABS — АБС
Дополнительный блок
Схема
Описание
| 1 | 10А H-LP HI RH — Фары (дневные ходовые огни) |
| 2 | 10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни) |
| Реле | |
| R1 | Фары |
| R2 | Диммер (DIM) |
| R3 | — |
Блок предохранителей и реле
Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

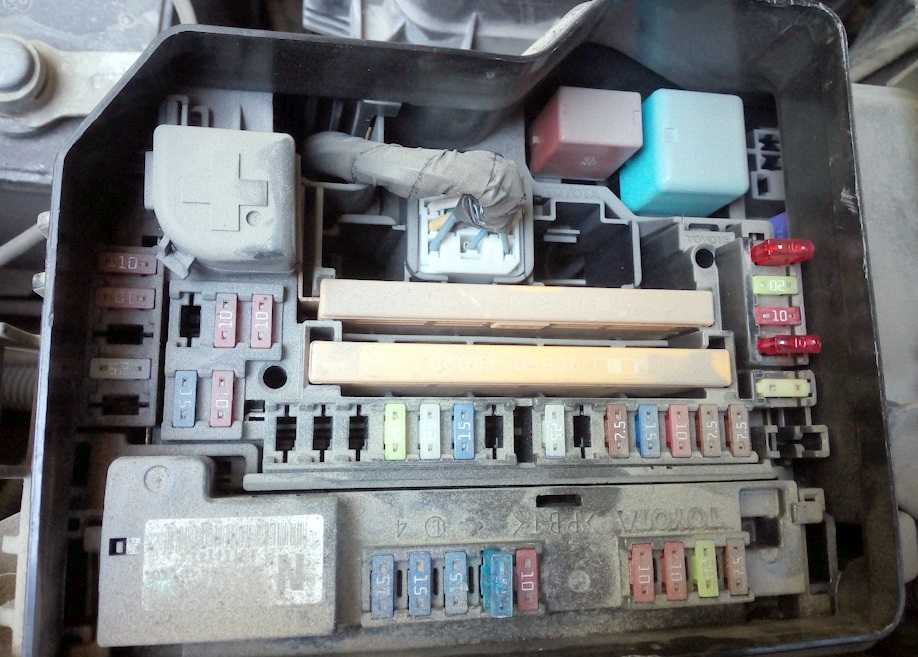

Фотография
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей |
| 2 | 15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач |
| 3 | 15A HORN — Звуковой сигнал |
| 4 | 15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания |
| 5 | 30A ST — Система запуска |
| 6 | — |
| 7 | 10A H−LP LH — Левая фара, корректор фар |
| 8 | 10A H−LP RH — Левая фара, корректор фар |
| 9 | 15A P/POINT — Розетка |
| 10 | Запасной предохранитель |
| 11 | Запасной предохранитель |
| 12 | Запасной предохранитель |
| 13 | — |
| 14 | — |
| 15 | 30A RDI — Вентилятор системы охлаждения |
| 16 | 50A HTR SUB1 — Вспомогательный отопитель (PTC) |
| 17 | — |
| Реле | |
| R1 | Вентилятор системы охлаждения |
| R2 | Вентилятор системы охлаждения |
| R3 | Стартер |
| R4 | — |
| R5 | Розетка |
| R6 | Вспомогательный отопитель (PTC) |
| R7 | EFI |
| R8 | Муфта компрессора кондиционера |
| R9 | Звуковой сигнал |
Блок АБС
Схема
Описание
- 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
- А — нет (модели без VSC); реле ABS MTR (модели с VSC)
- В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
- С — реле ABS SOL (модели без VSC); нет (модели с VSC).
Есть что добавить — мы будем рады Ваши комментариям.
Блоки под капотом
Под капотом находятся 2 блока с предохранителями и реле.
Основной устанавливается в левой части моторного отсека, рядом с аккумулятором, второй в правой части.
Основной блок
Фото пример исполнения

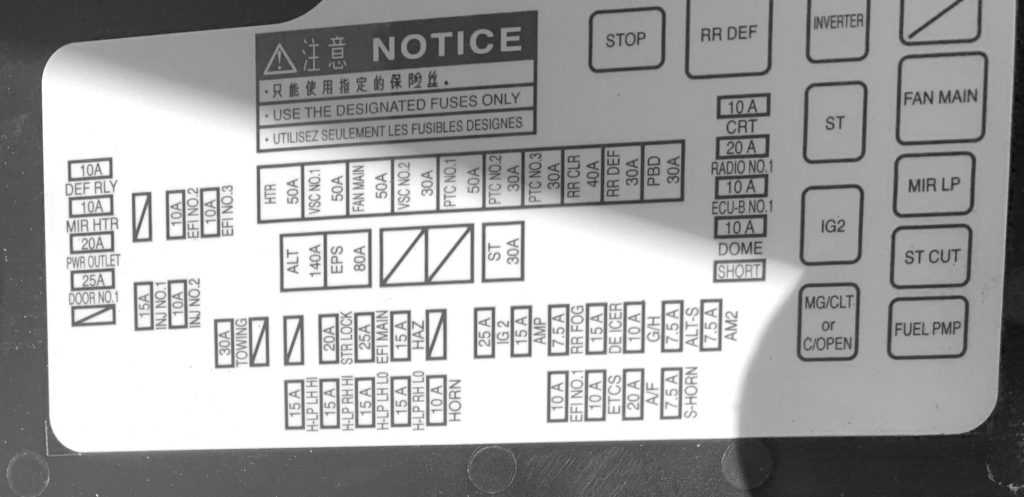

Схема с крышки блока
Схема
Обозначение
| 4 | 10A DEF RLY — Обогрев заднего стекла |
| 5 | 20A MIR HTR — Обогреватели наружных зеркал заднего вида |
| 6 | 20A PWR OUTLET — Розетка |
| 7 | 25A DOOR NO.1 — Мультиплексная система связи |
| 8 | 10A EFI NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 9 | 10A EFI NO.3 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 10 | 15A INJ NO.1 — Система запуска |
| 11 | 10A INJ NO.2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 12 | 50A HTR — Кондиционер |
| 13 | 50A VSC NO.1 — Улучшенная система контроля устойчивости автомобиля |
| 14 | 50A FAN MAIN — Электрический вентилятор охлаждения |
| 15 | 30A VSC NO.2 — Улучшенная система контроля устойчивости автомобиля |
| 16 | 50A PTC NO.1 — Кондиционер |
| 17 | 30A PTC NO.2 — Кондиционер |
| 18 | 30A PTC NO.3 — Кондиционер |
| 19 | 40A RR CLR — Кондиционер |
| 20 | 30A RR DEF — Обогрев заднего стекла |
| 21 | 30A PBD — Задняя дверь с электроприводом |
| 22 | 140A ALT — MIR HTR, PWR OUTLET, ДВЕРЬ № 1, HTR, RR DEF, ОСНОВНОЙ ВЕНТИЛЯТОР, VSC № 1, PTC № 1, RR CLR, PTC № 2, PTC № 3, VSC № 2, PBD |
| 23 | 80A EPS — Электроусилитель руля |
| 24 | 30A ST — Система запуска |
| 25 | 10A CRT — Развлекательная система для задних сидений |
| 26 | 20A RADIO NO.1 — Аудио система |
| 27 | 10A Датчик рулевого управления, датчики и измерители, часы, главный ЭБУ кузова, беспроводной пульт дистанционного управления, система смарт-ключей, задняя дверь с электроприводом, мультиинформационный дисплей, система классификации пассажиров на переднем сиденье |
| 28 | 10A DOME — Освещение тщеславия, личное освещение, внутреннее освещение, датчики и счетчики, подсветка переключателя двигателя, подсветка дверей |
| 29 | 30A TOWING — Фонари прицепа |
| 30 | 20A STR LOCK — Система блокировки рулевого управления |
| 31 | 25A EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO.2, EFI NO.3 |
| 32 | 15A HAZ — Указатели поворота |
| 33 | 25A IG2 — INJ № 1, INJ № 2, IGN, ДАТЧИК № 2 |
| 34 | 15A AMP — Аудио система |
| 35 | 7,5A RR FOG — Задние противотуманные фары |
| 36 | 15А DEICER — Обледенение стеклоочистителя |
| 37 | 10A G/H — Стеклянный люк, мультиплексная система связи, внешние ножные фонари |
| 38 | 7,5A ALT-S — Система зарядки |
| 39 | 7,5A AM2 — Мультиплексная система связи |
| 40 | 15A H-LP LH HI — Левая фара (дальний свет) |
| 41 | 15A H-LP RH HI — Правая фара (дальний свет) |
| 42 | 15A H-LP LH LO — Левая фара (ближний свет) |
| 43 | 15A H-LP RH LO — Правая фара (ближний свет) |
| 44 | 10A HORN — Сигнал |
| 45 | 10A EFI NO.1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система интеллектуальных ключей |
| 46 | 10A ETCS — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой |
| 47 | 20A A/F — Датчик состава топливовоздушной смеси |
| 48 | 7,5A S-HORN — Сигнал |
Блок в салоне
Основной блок предохранителей и реле в салоне находится за бардачком.
Фото — пример
Схема
Описание
| IGN | 10A Система зажигания |
| TAIL1 | 15A Задние габариты |
| FR FOG | 15A Противотуманные фары |
| AM1 | 25A Замок зажигания |
| TAIL2 | 7,5A Габариты |
| RR WIPER | 15A Очиститель стекла задней двери |
| P-POINT | 15A Прикуриватель, Розетка доп оборудования |
| A/C | 15A Кондиционер |
| ACC | 7,5A Магнитола |
| TAIL3 | 7,5A Габариты |
| FR DEF | 20A Антиобледенитель щеток лобового стекла |
| RR P/W | 30A Электропривод зажних стеклоподъёмиков |
| DOOR | 25A Центральный замок |
| WIPER | 20A Очиститель лобового стекла |
| ECU-IG | 10A ABS |
| RR DEF | 25A Обогреватель стекла задней двери |
| GAUGE | 10A Комбинация приборов, фонарь заднего хода |
| STOP | 7,5A Стоп сигналы |
Реле
- R1 — Реле отопителя
- R2 — Реле IGN
- R3 — Реле обогревателя заднего стекла
- R4 — Реле габаритов
Блок в салоне
В салоне основной блок предохранителей находится под панелью приборов со стороны водителя.
Фото пример
Схема с крышки блока
Схема
Описание
| 1 | 15A P/OUTLET — Розетки |
| 2 | 7,5A RAD NO.2 — Аудиосистема, навигационная система, развлекательная система для задних сидений |
| 3 | 10A ECU-ACC — Главный ЭБУ кузова, часы, система блокировки переключения передач, управление зеркалом заднего вида с электроприводом, мультиплексная система связи |
| 4 | 15A CIG — Прикуриватель |
| 5 | 10A GAUGE NO.1 — Аварийные мигалки, загорающиеся огни, навигационная система, мультиинформационный дисплей, автоматическая коробка передач, распределенная система впрыска топлива / система последовательного многоточечного впрыска топлива, система зарядки |
| 6 | 10A ECU-IG NO.1 — Система мультиплексной связи, стоп-сигналы, навигационная система, система контроля устойчивости автомобиля, система Active Torque Control 4WD, интуитивно понятный ассистент парковки, автоматическое антибликовое внутреннее зеркало заднего вида, предаварийный ремень безопасности, внешнее зеркало заднего вида, обогрев сидений, TPMS, рыскание датчик скорости и ускорения, датчик угла поворота рулевого колеса, сиденье с автоматическим доступом, главный ЭБУ кузова |
| 7 | 20A P/W RL — Задний стеклоподъемник (левый) |
| 8 | 15A D/L — Система блокировки дверей с электроприводом |
| 9 | 30A P/SEAT FR — Переднее сиденье с электроприводом (правое) |
| 10 | 30A S/ROOF — Лунная крыша |
| 11 | 20A P/W RR — Задний стеклоподъемник (правый) |
| 12 | 20A P/W FR — Передние электрические стеклоподъемники (правые) |
| 13 | 30A P/SEAT FL — Переднее сиденье с электроприводом (левое), система запоминания положения водителя |
| 14 | 10A STOP — Стоп-сигналы, АБС, система контроля устойчивости автомобиля, задний комбинированный фонарь, верхний стоп-сигнал, автоматическая коробка передач, система блокировки переключения передач, мультиплексная система связи, выключатель третьего сиденья с электроприводом, система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, фонари прицепа (стоп огни) |
| 15 | 20A P/W FL — Передние стеклоподъемники (левая сторона) |
| 16 | 25A PSD LH — Сдвижная дверь с электроприводом (левая) |
| 17 | 7,5A 4WD — Активный контроль крутящего момента 4WD |
| 18 | 10A AM1 — Система запуска |
| 19 | 7,5A GAUGE NO.2 — Манометры и счетчики, мультиинформационный дисплей |
| 20 | 7,5A IG2 — Автоматическая коробка передач, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье, система блокировки рулевого управления, система интеллектуального ключа, система запуска, топливный насос |
| 21 | 10A PANEL — Система кондиционирования воздуха, навигационная система, лампа напоминания о непристегнутом ремне безопасности переднего пассажира, аудиосистема, переключатель рулевого управления, интуитивно понятный переключатель системы помощи при парковке, главный переключатель личного / внутреннего освещения, подсветка рычага переключения передач, переключатель рычага фар, главный переключатель замка двери с электроприводом, часы, четверть хода выключатель стеклоподъемника, выключатель обогрева сиденья, аварийные мигалки, выключатель обогрева заднего стекла, выключатель системы стабилизации автомобиля, освещение консоли, ползунковый выключатель питания |
| 22 | 10A TAIL — Задние фонари, фонари прицепа (задние фонари), освещение номерного знака, задние комбинированные фонари |
| 23 | 7,5A WIP ECU — Стеклоочиститель и стеклоочиститель заднего стекла |
| 24 | 15A P/VENT — Стеклоподъемники с электроприводом |
| 25 | 10A AFS — Автоматический дальний свет |
| 26 | 30A WIP — Стеклоочиститель |
| 27 | 20A WASHER — Омыватель лобового стекла |
| 28 | 20A WIP RR — Стеклоочиститель заднего стекла |
| 29 | 15A WASHER RR — Омыватель заднего стекла |
| 30 | 10A HTR-IG — Кондиционер |
| 31 | 7,5A SHIFT LOCK — Система блокировки переключения передач, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 32 | 10A ECU-IG NO.2 — Система предотвращения столкновений, ремень безопасности перед столкновением, динамический радарный круиз-контроль, электроусилитель руля, датчики дождя, дворники, система запоминания положения вождения, раздвижная дверь с электроприводом, третье сиденье с электроприводом, задняя дверь с электроприводом, мультиплексная система связи |
| 33 | 25A PSD RH — Сдвижная дверь с электроприводом (правая) |
| 34 | 7,5A OBD — Бортовая система диагностики |
| 35 | 15A S-HTR FL — Обогрев сиденья (левый) |
| 36 | 15A S-HTR FR — Обогрев сиденья (правый) |
