Блок под капотом
Он находится с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото — пример
Пример актуальной схемы на обратной стороне защитной крышки.
Схема
Описание предохранителей
| F1 | 40/60А Электрический двигатель вентилятора системы охлаждения |
| F2 | 80А Усилитель руля |
| F3 | 60А Монтажный блок реле и предохранителей в салоне |
| F4 | 60А Монтажный блок реле и предохранителей в салоне |
| F5 | 80А Кондиционер с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидравлического блока АБС |
| F8 | 20А Клапаны гидравлического блока АБС |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | 30А Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20А Выключатель зажигания |
| F12 | 40А Силовая цепь реле зажигания |
| F13 | 20А Стартер |
| F14 | 40А Обогрев ветрового стекла — правый элемент |
| F15 | 30А Реле вентилятора системы охлаждения |
| F16 | 40А Левый элемент обогрева ветрового стекла |
| F17 | 30А Резерв |
| F18 | Резерв |
| F19 | 10А Блок управления системы АБС |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 10А Блок управления усилителем рулевого управления |
| F23 | 30А Насос омывателя фар |
| F24 | 15А Резерв |
| F25 | 10А Обмотка реле обогрева ветрового стекла |
| F26 | 10А Автоматическая коробка передач |
| F27 | 10А Муфта компрессора кондиционера |
| F28 | 10А Резерв |
| F29 | 10А Система раздельного климат — контроля |
| F30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 | 10А Система зарядки аккумуляторной батареи |
| F32 | 10А Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 | 10А Подогрев датчиков концентрации кислорода |
| F34 | 10А Форсунки, катушка зажигания |
| F35 | 10А Система управления двигателем |
| F36 | 10А Блок управления двигателем |
Назначение реле
| R1 | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Резерв |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора |

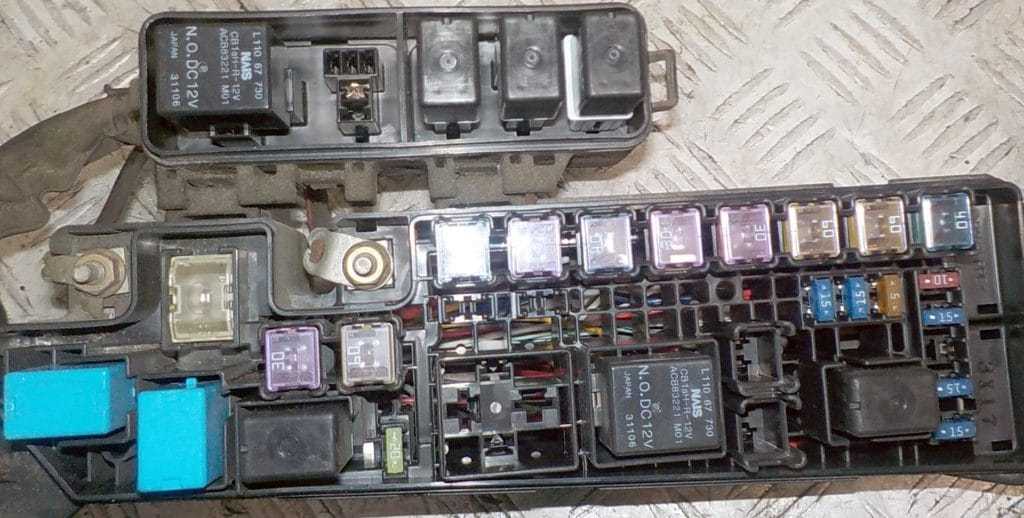

Блоки под капотом
В моторном отсеке, в левой части подкапотного пространства, около аккумулятора, находится основной блок и блок с реле.
Основной блок
Схема
Обозначение предохранителей
| 1 | 40А DEFOG — Обогрев заднего стекла |
| 2 | 60А BTN — Предохранители: STOP, HAZARD, ROOM, D.LOCK и DRL |
| 3 | 30А COOLING FAN 1 — 1999-2001: Вентилятор системы охлаждения |
| 60А ABS — 2002-2006: АБС | |
| 4 | 40А HEATER — 1999-2001: Отопитель |
| 30А FAN1 — 2002-2006: Вентилятор системы охлаждения | |
| 5 | 30А R.HEAT — 1999-2001: Задний обогреватель |
| 30А FAN2 — 2002-2006: Вентилятор системы охлаждения | |
| 6 | 40А IG KEY1 — 1999-2001: Предохранители: METER, ENGINE и WIPER |
| 40А HEATER — 2002-2006: Отопитель | |
| 7 | 40А IG KEY2 — 1999-2001: Предохранители: A/C, P.WIND, SUN ROOF и R.WIP |
| 30А R.HEAT — 2002-2006: Задний отопитель | |
| 8 | 30А COOLING FAN 2 — 1999-2001: Вентилятор системы охлаждения |
| 40А IG KEY2 — 2002-2006: Предохранители: A/C, P.WIND, SUN ROOF и R.WIP | |
| 9 | 10А A/C — Кондиционер |
| 10 | 15А TAIL — Габаритные огни |
| 11 | 15А AC PWR — 2002-2006: Инвертер |
| 12 | 15А HORN — Звуковой сигнал |
| 13 | 15А FOG — Противотуманный свет |
| 14 | 5А EEC 2002-2006: Защита различных дополнительных элементов |
| 15 | 15А HEAD L — Левая фара |
| 16 | 15А HEAD R — Правая фара |
| 17 | Резерв |
| 18 | Резерв |
| 19 | 60А ABS — 1999-2001: АБС |
| 60А IG KEY1 — 2002-2006: Предохранители: METER, ENGINE и WIPER | |
| 20 | 30А EGI INJ — Блок управления двигателем |
| 21 | 20А FUEL PUMP — 2002-2006: Топливный насос |
| 22 | 120А MAIN — Главный предохранитель |
Назначение реле
| R1 | Реле кондиционера |
| R2 | Реле топливного насоса |
| R3 | Главное реле |
| R4 | Реле обогрева заднего стекла |
| R5 | Реле фар |
| R6 | Реле звукового сигнала |
| R7 | Реле габаритных огней |
Блок с реле
Схема
Расшифровка
- реле вентилятора конденсатора
- реле охлаждающего вентилятора
- резерв
- реле передних противотуманных фар
Остались вопросы или знаете как сделать материал лучше — пишите в комментарии.
