Прежде, чем приступить к инструментальной проверке системы электрооборудования, необходимо визуально определить состояние самых простых элементов системы — предохранителей, проводов и разъемов.

Для более детального осмотра, разборки и ремонта вам понадобятся следующие инструменты:

  • вольтметр;
  • омметр;
  • набор со щупами;
  • накидной провод.

Решение основных проблем с электрооборудованием, с которыми можно справиться самостоятельно.

  1. Проверка напряжения. При помощи вольтметра проверьте целостность участка электроцепи между аккумулятором и элементом электрооборудования.
  2. Короткое замыкание. Вольтметр или контрольную лампочку подсоедините к клеммам подключения предохранителя. В норме напряжения не будет. Так нужно проверить провод на всем участке. На том месте, где лампочка загорается, происходит короткое замыкание.
  3. Надежность заземления. При отсоединенном аккумуляторе, провода контрольной лампочки подносят к “массе” источника питания и к проверяемому элементу. При загоревшейся лампочке, отмечают, что заземление в норме.
  4. Разрыв в цепи. Эта поломка чаще всего обусловлена проблемами в соединении. Иногда можно просто потрясти подозрительный провод, и проблема самоустранится.

Несмотря на то, что многие проблемы с электрооборудованием можно решить самостоятельно, рекомендуем все-таки доверить решение данных проблем профессионалам.  Диагностика и ремонт автомобильного оборудования требует специальных знаний и опыта.

Блок в салоне

Блок предохранителей и реле в салоне находится под бардачком.

Для доступа надо убрать защитную крышку (1), повернуть винты (2) и блок опустится вниз.

Доступ к блоку

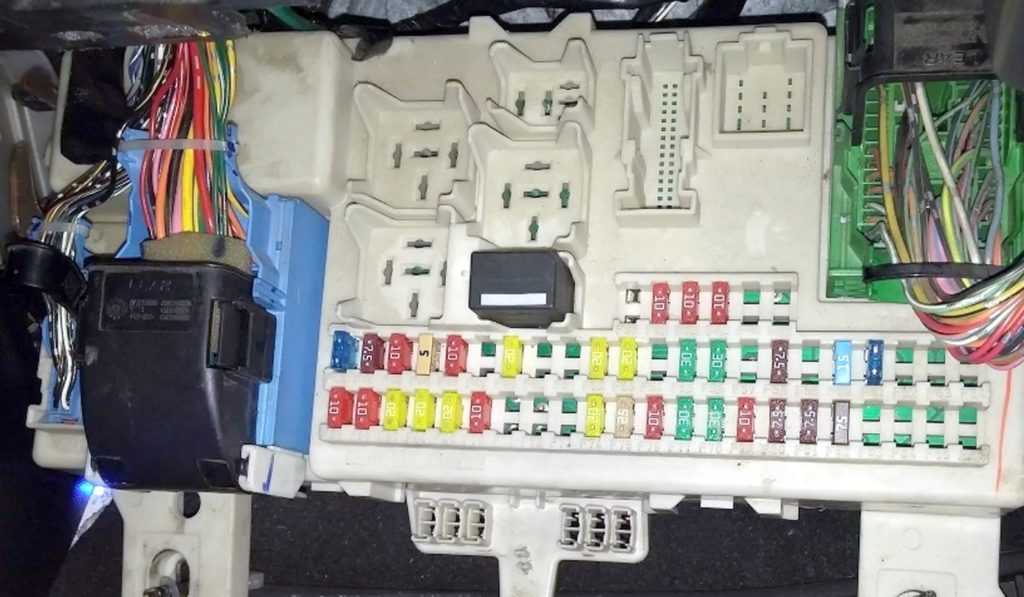

Фото — пример

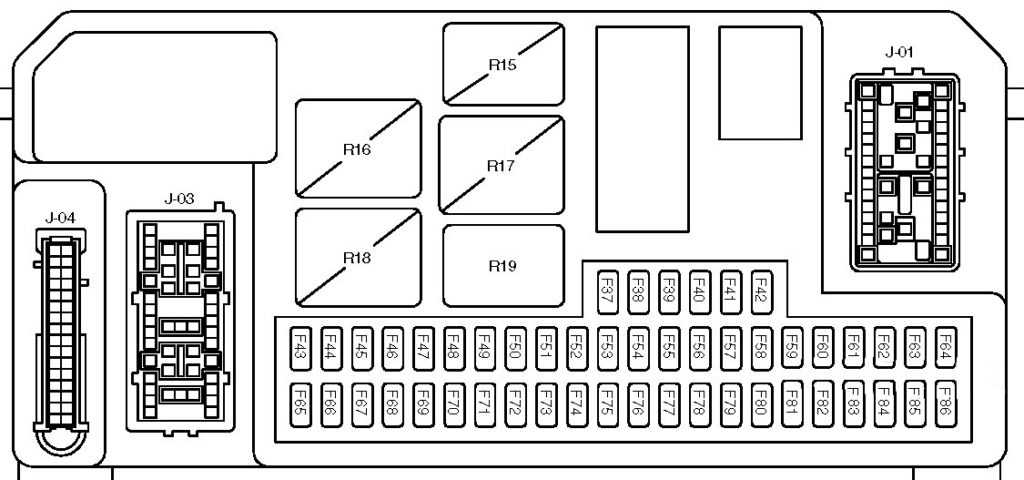

Схема

Описание предохранителей

F37 15А D/LOCK 2 — Система двойной блокировки замков
F38 10А STOP LAMP/ HORN — Предохранитель стоп-сигнала, звуковой сигнал
F39 10А HEAD HIGH L — Фара дальнего света (левая)
F40 10А HEAD HIGH R — Фара дальнего света (правая)
F41 Резерв
F42 Резерв
F43 15А CIGAR — Прикуриватель
F44 7,5А RADIO — Аудиосистема
F45 10А MIRROR — Предохранитель электрического привода регулировки зеркал заднего вида
F46 7,5А TAILR — Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака
F47 10А OBD — Защита различных электрических цепей
F48 Резерв
F49 20А TR — LOCK — Трансмиссия
F50 питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация
F51 головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла
F52 20А SUN ROOF — Вентиляционный люк в крыше
F53 20А WASHER — Очиститель и омыватель ветрового стекла
F54 Резерв
F55 30А P/WIND R — Выключатель стекло подъемника (правый)
F56 30А P/WIND L — Выключатель стекло подъемника (левый)
F57 7,5A ALARM — Охранная сигнализация
F58 7,5A M/DEF — Электрические обогреватели наружных зеркал
F59 Резерв
F60 15А HEAD LOW R — Фара ближнего света (правая), корректор фар
F61 15А HEAD LOW L — Фара ближнего света (левая)
F62 Резерв
F63 Резерв
F64 Резерв
F65 10А SAS — Система подушек безопасности
F66 10А METER — Приборная панель, противоугонная система (иммобилайзер)
F67 20А IGNITION — Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS
F68 20А WIPER — Очиститель и омыватель ветрового стекла
F69 20А ENGINE — Для защиты различных электрических цепей
F70 10А IGSIG — Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника
F71 Резерв
F72 Резерв
F73 Резерв
F74 20А SEAT WARM — Подогреватели сидений
F75 25А D/LOCK 1 — Центральный электрический замок
F76 10А АС — Кондиционер воздуха, блок управления отопителем
F77 30А P/WIND L — Выключатель стекло подъемника (левый)
F78 30А P/WIND R — Выключатель стекло подъемника (правый)
F79 10А BACK — Фонари заднего хода
F80 7,5А SUN ROOF — Вентиляционный люк в крыше
F81 7,5А TAILL — Задний габаритный фонарь (левый), передний габаритный фонарь (левый)
F82 7,5А ILLUMI — Предохранитель подсветки панели управления
F83 Резерв
F84 Резерв
F85 Резерв
F86 Резерв

Основные неисправности электрики

Генератор

Производится разных модификаций, устанавливается относительно модели, служит для преобразования механической энергии в электрический ток. Устройство dw3w (генератор Мазда Демио) доступно демонтировать собственными силами без помощи квалифицированных автомехаников.

Чтобы извлечь из капота деталь, когда появилась острая необходимость, потребуется поставить автомобиль под смотровую яму. Кстати, параллельно допускается поменять ремень (замена генератора Мазда Демио). Осуществлять ремонт необходимо поэтапно.

  1. Сдернуть кабель (находясь под машиной).
  2. Открутить натяжной болт.
  3. Ослабить крепежный болт.
  4. Снять со шкива ремень.

После извлечения узла, замена ремня генератора (Мазда Демио) также стала возможной. Таким образом заменить (замена ремня генератора Мазда Демио) либо непосредственно агрегат можно самостоятельно.

Предохранители

В Мазда Демио предохранители выполняют аналогичные функции – защищают электрическую сеть, приборы. Предохранитель (прикуриватель Мазда Демио), когда нагрузка увеличена, перегорает. Предохранитель (предохранитель Мазда Демио) может спасти машину от возгорания.

Магнитола

Элемент необходимого комфорта можно улучшить посредством aux (Мазда Демио 2002). Рестайлинг доступно провести собственными силами. Потребуется переходная рамка Мазда Демио, подручные средства.

Кроме рамок (переходная Мазда Демио) нужно снять подрулевой кожух, вытащить вставку из маленького бардачка, ручки подачи воздуха, пепельницу, магнитолу. Дальше, чтобы сделать аукс (aux Мазда Демио 2002), необходимо работать с платой прибора (потребуется профессиональные знания, паяльник).

Проблемы со стартером на Мазда 626 и их устранение

Если стартер не вращается и двигатель не запускается, а устройство издает посторонние звуки, требуется диагностика неисправности изделия. Большинство поломок бывают механическими и электрическими. Среди первых наиболее частые поломки и износ шестерни бендикса. Неисправность можно обнаружить при визуальном осмотре. В случае возникновения проблем бендикс необходимо заменить.

Особое внимание следует уделить сборке щеток. При его осмотре не должно быть заметных поджогов или других механических повреждений

Щетки в щеткодержателях работают без заклинивания, когда они в хорошем состоянии. Восстановление узла осуществляется путем его очистки. Замена требуется в случае значительного повреждения.

Особое внимание стоит уделить кистям. Они наиболее подвержены износу и являются самым слабым звеном в электрической цепи

При их осмотре не должно быть обнаружено термических или механических повреждений. Следует обратить внимание на остаточный размер кистей. Если их длина приближается к 7-10 мм, их нужно заменить.

Далее приступаем к осмотру якоря. Обмотку желательно «прозвонить» мультиметром на отсутствие обрывов и коммутационных коротких замыканий

Особое внимание уделите коллекционеру. На нем возможны небольшие ожоги

С помощью шлифовки иногда удается восстановить работоспособность узла. В случае сильного износа пластин коллектора исправить ситуацию можно только заменой изделия на новое.

В некоторых случаях пластины коллектора перегорают. В этом случае заниматься реставрационными работами нецелесообразно. Отремонтированный агрегат прослужит недолго, поэтому замена. единственное решение.

Также следует проверить статор. Магниты и корпус не должны иметь механических повреждений.

Mazda 626 (1989-1997). схема электрооборудования

Сборник электрических схем для Mazda 626 4-го поколения (GD, GV), которая выпускалась с 1989 по 1992 год, а затем после рестайлинга в 1992 году. до 1997 года (Mazda 626 GE, 5-го поколения). А также схемы подключения на русском языке для Mazda MX-6. 1992-1997 года выпуска с двигателем 2,5 л. Вы можете скачать их бесплатно на хороших фото.

Другое название Mazda 626. Mazda Capella. В статье представлены схемы для автомобилей объемом 1,9, 2,0, 2,2, 2,5 литра. Предупреждение, была еще более новая версия автомобиля (6-е поколение), которая производилась с 1997 по 2002 год, она правильно обозначена аббревиатурой (GF, GW).

Более подробные и цветные схемы подключения Mazda 626 GE см. Здесь. Mazda 626 Schemes 1991-1998 гг.

Предохранители и реле Mazda Bongo, 1995 — 2005

Большинство цепей питания электрооборудования японского минивэна защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Информация по схемам актуальна для моделей Мазда Бонго ((Брауни и Френди) (SG)) 1-го поколения 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска с бензиновыми и дизельными двигателями.

Тип 1

В моторном отсеке

Главный блок размещен не далеко от АКБ.

Общий вид.

Схема предохранителей моторного блока
Код Расшифровка Ток, А
MAIN Главный предохранитель 100
HEAD Фары 30
FAN Электродвигатель вентилятора конденсатора, предохранитель для различных цепей 30
FAN 2 40
ST SIG Стартер 10
PTC Дополнительный отопитель 20
ABS Анти блокировочная система тормозов 20
TAIL Габаритные огни, подсветка комбинации приборов 15
AC POWER Предохранитель для различных цепей 15
FIP Топливный насос, блок управления двигателем 15
FOG Противотуманные фары 15
IGKEY Предохранитель для различных цепей 60
ABS Анти блокировочная система тормозов 60
R.HEATER Задний отопитель 30
BTN Освещение салона, центральный замок 40
HEATER Отопитель 30
ADD FAN Электро двигатель вентилятора конденсатора 30
Circuit реле бензонасоса

Блок с модулями реле размещен около основного.

Некоторые элементы могут быть размещены отдельно. К примеру, реле свечей — около АКБ, задней печки — возле печки. На левом крыле: модули реле габаритных огней, ПТФ и т.д..

В салоне

Блок размещен в нижней части приборной панели за пластиковой крышкой.

Общий вид.

Схема предохранителей салонного блока
Описание Ток, А
1 HEAD R — Правая фара (модели с 2001 г) 20
2 HEAD L — Левая фара (модели с 2001 г) 20
3 Свечи (модели с 1999 г) 20
HEAD HI — Фары (модели с 2001 г) 20
4 CLOSER — Система доводки двери 15
5 A/C — Кондиционер 10
6 WIPER — Стеклоочистители и омыватели 20
7 P/WIND — Электро привод стекло подъемников 30
8 R.WIPER — Стеклоочиститель стекла задней двери 10
9 SUN ROOF — Люк, предохранитель для различных цепей 20
10 TURN- Указатели поворотов 10
11 METER — Комбинация приборов 15
12 ENGINE — Система управления двигателем 15
13 Предохранитель прикуривателя бонго, электропривод зеркал, магнитола, предохранитель для различных цепей, вентилятор моторного отсека 15
14 BLIND (RH) — Электропривод правой шторки 15
15 BLIND (LH) — Электропривод левой шторки 15
16 HORN — Звуковой сигнал (модели с 1999 г) 10
TAIL — Габаритные огни, подсветка комбинации приборов (модели с 2001 г) 15
17 DOOR LOCK — Центральный замок 30
18 STOP — Стоп-сигналы 15
19 HAZARD — Аварийная сигнализация 10
20 ROOM — Освещение салона, подсветка багажного отделения 10
21 DEFOGGER — Обогреватель стекла задней двери (модели с 1999 г) 30
22 OPTION — Дополнительное оборудование (модели с 1999 г) 30

Тип 2

В салоне

Главный блок находится под с водительской стороны под приборной панелью, за пластиковой крышкой.

Общий вид.

Схема элементов основного салонного блока
Описание Ток, А
1 Система тормозов АБС 20
2 Аварийная сигнализация 15
3 20
4 Электропривод центрального замка 30
5 Обогреватель стекла задней двери 20
6 Стеклоочиститель стекла задней двери 10
7 Кондиционер 10
8 Стеклоочистители и омыватели 20
9 Электропривод стеклоподъемников 30
10 Указатели поворотов 10
11 Комбинация приборов 15
12 Блок управления двигателем 15
13 Подогреватель топлива 20
14 15
15 Предохранитель прикуривателя 15
16 Гудок 10
17 Лампы задних габаритов 10
18 Стоп сигналы 15
19 Противотуманные фары 15
20 Освещение салона 10
21 Задний отопитель 30
22 Основной обогреватель 30

Дополнительный блок размещен под сиденьем водителя, либо между АКБ и мотором у бензиновых моделей, либо под пассажирским сиденьем, либо около бачка ГУР у дизельных моделей.

Общий вид.

Схема элементов дополнительного блока
Расшифровка Ток, А
1 HEAD — фары 30
2 FIP/ INJ — блок управления двигателем 30
3 GLOW — свечи накаливания 60
4 MAIN — главный предохранитель 80
5 АБС 60
6 KEY — предохранитель для различных цепей 40
7 BTN — освещение салона, электро привод центрального замка 60

Под бардачком с пассажирской стороны размещен блок с модулями реле.

Общий вид.

Здесь могут находится следующие модули отвечающие за: — Стоп сигналы; — Вентилятора переднего и заднего отопителя; — Селектор АКПП; — Кондиционер; — Фары; — Гудок; — Габариты; — Селектор АКПП.

голоса

Рейтинг статьи

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

Деловое свидание, встреча
R1 Отключение кондиционера при полностью открытой дроссельной заслонке
R2 Высокоскоростной режим вентилятора охлаждения двигателя
R3 Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

Расшифровка Ток, А
Делает Дополнительный отопитель (отопитель РТС) 80
FB Передача инфекции 60
FC
  • Дополнительный отопитель (отопитель РТС)
  • свечи накаливания (дизельный двигатель)
60
FD Вентилятор охлаждения и кондиционер 40
FE Светильники и общий электронный модуль (GEM) 60
FF Включить 60
FG Двигатель и светотехника 60
FH Лобовое стекло с подогревом, АБС, ESP, лобовое стекло 60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает Дополнительный отопитель 80А (отопитель РТС)
FB Коробка передач 60А
FC 60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD 40A Вентилятор охлаждения и кондиционер
FE 60A Светильники и общий электронный модуль (GEM)
FF Зажигание 60А
FG 60А Мотор и осветительные приборы
FH Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD Правый руль
А Деловое свидание, встреча
F1 Не используется
F2 Разъем прицепа
F3 7,5 Осветительные приборы
Разъем прицепа
F4 10 Система отопления (кондиционирования) и вентиляции
F5 ветры АБС, ESP
F6 тридцать АБС, ESP
F7 7,5 Автоматическая коробка передач
15 Автоматическая коробка передач
F8 7,5 Зеркала с электроприводом
F9 10 Левый ближний свет
F10 10 Правый ближний свет
F11 15 Дневные ходовые огни
F12 15 Блок управления двигателем
F13 ветры Блок управления двигателем, катализатор
F14 тридцать Стартер
F15 ветры Бензонасос
F16 3 Блок управления двигателем (память)
F17 15 Выключатель
F18 15 Магнитола, диагностический разъем
F19 15 Дневные ходовые огни
F20 7,5 Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21 Не используется
F22 7,5 Левый габаритный огонь
F23 7,5 Правые габаритные огни
F24 ветры Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25 15 Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26 ветры Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27 10 Звуковой сигнал (модуль электроники кузова (GEM))
15 Звуковой сигнал (модуль электроники кузова (GEM))
F28 3 Аккумулятор, генератор
F29 15 Легче
F30 15 Включить
F31 10 Выключатель
ветры Разъем прицепа
F32 7,5 Зеркала с подогревом
F33 7,5 Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34 ветры Лука
F35 7,5 Сиденья с подогревом
F36 тридцать Стеклоподъемники
F37 3 АБС, ESP
F38 7,5 Модуль кузовной электроники (GEM (контакт 15))
F39 7,5 Воздушная подушка
F40 7,5 Передача инфекции
10 Ближний свет
F41 7,5 Автоматическая коробка передач
F42 тридцать Лобовое стекло с подогревом
F43 тридцать Лобовое стекло с подогревом
F44 3 Магнитола, диагностический разъем (клемма 75)
F45 15 Стоп-сигнал
F46 ветры Передний дворник
F47 10 Задний стеклоочиститель
10 Передний дворник (высокая скорость)
F48 7,5 Фары заднего хода
F49 тридцать Двигатель обогревателя
F50 ветры Противотуманные огни
F51 15 Джек
F52 10 Левый дальний свет
F53 10 Правый дальний свет
F54 7,5 Разъем прицепа
F55 Не используется
F56 ветры Разъем прицепа
Реле
R1 Зеркала с электроприводом
или
Осветительные приборы
R2 Лобовое стекло с подогревом
или
Ближний свет
R3 Включить
или
Дневные ходовые огни
R4 Ближний свет
или
Включить
R5 Ослепительный
или
Стартер
R6 Бензонасос
или
Сложите зеркала
R7 Стартер
или
Лобовое стекло с подогревом
R8 Вентилятор
или
Дневные ходовые огни
или
Стартер
R9 Дневные ходовые огни
или
Блок управления двигателем
R10 Система загрузки
или
Сложите зеркала
R11 Блок управления двигателем
или
Бензонасос
R12 Зеркала с электроприводом
или
Функция энергосбережения аккумулятора
Реле
R1 Кондиционирование воздуха
R2 Вентилятор
R3 Дополнительный отопитель (отопитель РТС)
или
Фары заднего хода
R4 Дополнительный отопитель (отопитель РТС)

Схема блока предохранителей в салоне Мазда 3 БК

Второй блочок, где находится релейная часть и плавкие вставки Mazda 3 BK, смонтирован под бардачком.

Для доступа к защитным элементам снимается пластиковая накладка тоннеля, предварительно вынув фиксатор из пластмассы. Затем отжимаются два фиксирующих элемента крышки силового блочка, и она снимается. Далее необходимо опустить и выдвинуть корпус блочка с защитными устройствами. Для этого понадобится провернуть на девяносто градусов фиксирующие элементы в количестве двух штук.

Схема зон защит предохранителей Mazda 3 BK:

  • 37 – центральный замок (15А);
  • 38, 41, 42, 48, 55, 60, 63, 71, 72, 82-86 – не используются;
  • 39, 40 – дальний свет левой и правой блок-фары (10А);
  • 44 – мультимедийный комплекс (7.5А);
  • 45 – электрические регуляторы положения наружных зеркал (10А);
  • 46, 80 – габаритные огни по правой и левой стороне (7.5А);
  • 47 – разъем для подключения диагностического оборудования (10А);
  • 50 – замок зажигания (20А);
  • 51 – управляющая программа электрическим оборудованием Mazda 3 BK (10А);
  • 52 – поворотники, световое оповещение аварийной остановки (15А);
  • 53, 79 – цепь открытия крышного люка (20, 7.5А);
  • 54 – омывающая система стекол (20А);
  • 56, 57 – привода подъемников стекол по правой и левой стороне (30А);
  • 58 – охранная сигнализация (7.5А);
  • 59 – система подогрева стекол (7.5А);
  • 61, 62 – ближний свет правой и левой блок-фары (15А);
  • 64, 70 – SRS (10, 7.5А);
  • 65 – иммобилайзер, программа блокировки ключа в замке зажигания (10А);
  • 66 – насос ГУР, антиблокировочная и система курсовой устойчивости (20А);
  • 67 – дворники (20А);
  • 68 – электронный блок управления ДВС (20А);
  • 69 – замок зажигания (10А);
  • 73 – система подогрева кресел (20А);
  • 74 – центральный замок (25А);
  • 75 – муфта компрессора системы кондиционирования Mazda 3 BK электромагнитного типа (10А);
  • 76, 77 – привода подъёма передних стекол справа и слева (30А);
  • 78 – огни заднего хода, органы и приборы управления (10А);
  • 81 – подсветка комбинации приборов и органов управления, противотуманки (7.5А).

Блок предохранителей в салонеКликните, чтобы увеличить

Реле

Реле силового блочка в салоне Mazda 3 BK защищают следующие электрические цепи:

  • R1-R9, R15, R16, R20 – не задействованы;
  • R10 – блокиратор переключения автоматической трансмиссии;
  • R11, R12 – I и II скорость дворников лобового стекла;
  • R13 – дальний свет передней оптики;
  • R14 – габаритные огни Mazda 3 BK;
  • R17, R18 – цепи блокирования и разблокирования дверных замков;
  • R19 – дворники стекла сзади.
