Блоки под капотом

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Пример схемы с крышки блока

Схема

Обозначение

1	15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN — Звуковой сигнал
4	15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST — Система запуска
6	—
7	10A H−LP LH — Левая фара, корректор фар
8	10A H−LP RH — Левая фара, корректор фар
9	15A P/POINT — Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	—
14	—
15	30A RDI — Вентилятор системы охлаждения
16	50A HTR SUB1 — Вспомогательный отопитель (PTC)
17	—
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	—
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Дополнительный блок

Схема

Расшифровка

1	10А H-LP HI RH — Фары (дневные ходовые огни)
2	10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни)
Реле
R1	Фары
R2	Диммер (DIM)
R3	—

Блок АБС

Схема

Описание

• 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
• А — нет (модели без VSC); реле ABS MTR (модели с VSC)
• В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
• С — реле ABS SOL (модели без VSC); нет (модели с VSC).

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Обозначение

1. 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
2. 80А — Система «START/STOP»
3. ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, Система зарядки
4. 60А ABS — АБС

Есть что добавить — пишите в комментарии.

Блок с предохранителями и реле в моторном отсеке

Но находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.

С100

Схема

Описание

F1	Управление двигателем
F2	Управление двигателем
F3	Электронный блок управления
F4	Основной вентилятор
F5	Топливо
F6	Полный привод*
F7	Вспомогательное реле
F8	Стоп
F9	Кондиционер воздуха /Зажигание 1
F10	Люк*
F11	Противоугонная система
F12	Система очистки запотевших окон
F13	Левая фара ближнего света
F14	Правая фара ближнего света
F15	Двигатель 3
F16	Левосторонние стояночные фонари
F17	Омыватель фар
F18	TCM
F19	Правосторонние стояночные фонари
F20	Резервный
F21	Резервный
F22	Резервный
F23	Резервный
F24	Компонент кондиционера воздуха
F25	Звуковой сигнал
F26	Передние противо — туманные фары
F27	Основной
F28	Стартер
F29	ABS
F30	ABS
F31	Стеклоочиститель
F32	Запуск
F33	Сиденье с электро приводом
F34	Аккумуляторная батарея
F35	Фары дальнего света
F36	Задний очиститель
R1	Вспомогательное реле вентилятора
R2	Реле топливной системы
R3	Реле частоты вращения стеклоочистителей
R4	Реле системы очистки запотевших окон
R5	Верхнее/ нижнее реле
R6	Реле омывателя фар
R7	Основное реле
R8	Основное реле вентилятора
R9	Управляющее реле вентилятора
R10	Реле вентилятора
R11	Реле стояночных фонарей
R12	Реле стартера
R13	Реле кондиционера воздуха
R14	Реле звукового сигнала
R15	Реле стеклоочистителей
R16	Реле противотуманных фар
R17	Реле фар дальнего света

С140

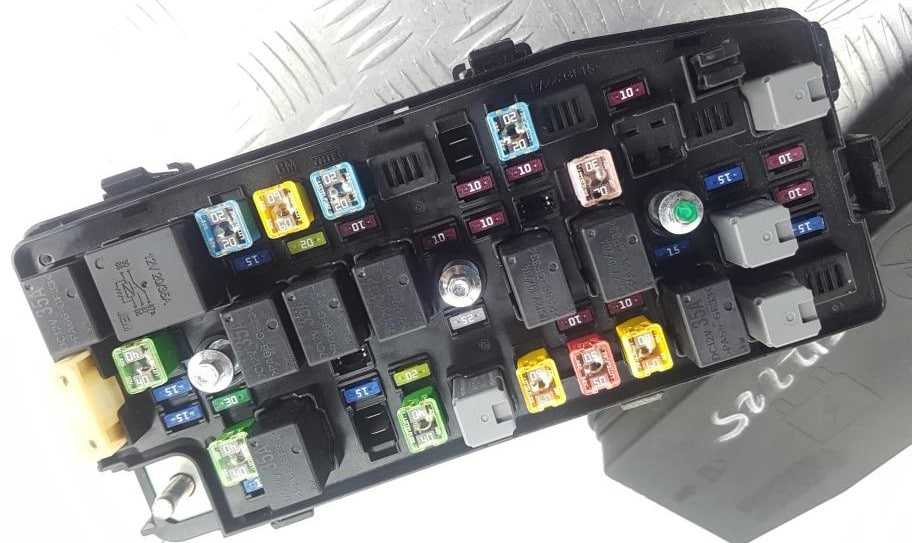

Фотография

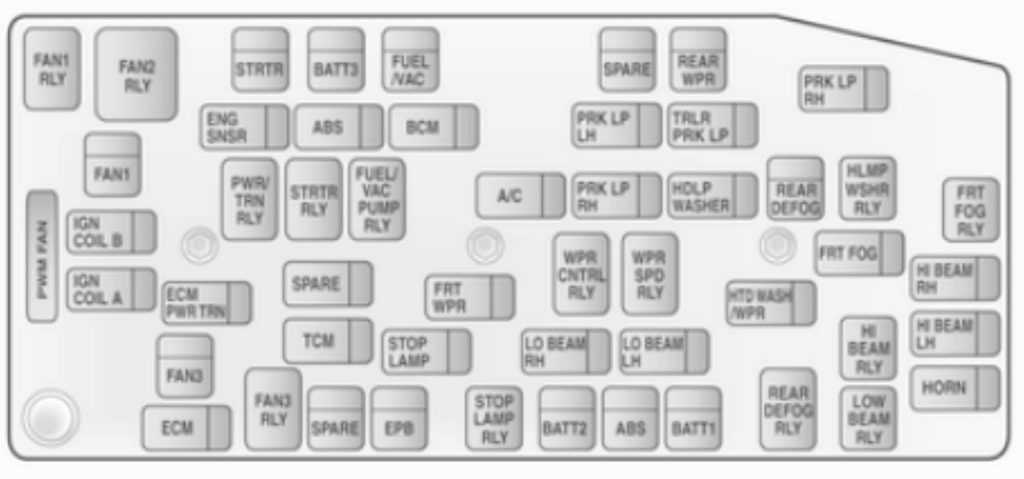

Схема

Перевод обозначения на русский

ABS	Антиблокировочная тормозная система
A/C	Система климатконтроля, кондиционер
BATT1	Коробка предохранителей приборной панели
BATT2	Коробка предохранителей приборной панели
BATT3	Коробка предохранителей приборной панели
BCM	Блок управления электронными системами кузова
ECM	Контроллер ЭСУД
ECM PWR TRN	Контроллер ЭСУД, двигатель и трансмиссия
ENG SNSR	Датчики системы управления двигателем
EPB	Электрический стояночный тормоз
FAN1	Охлаждающий обдув
FAN3	Охлаждающий обдув
FRT FOG	Передние противотуманные фары
FRT WPR	Передний стеклоочиститель
FUEL/VAC	Топливный насос, вакуумный насос
HDLP WASHER	Омыватель фар
HI BEAM LH	Дальний свет (левая блокфара)
HI BEAM RH	Дальний свет (правая блокфара)
HORN	Звуковой сигнал
HTD WASH/ MIR	Подогрев жидкости омывателя, обогрев наружных зеркал
IGN COIL A	Катушка зажигания
IGN COIL B	Катушка зажигания
LO BEAM LH	Ближний свет (левая блокфара)
LO BEAM RH	Ближний свет (правая блокфара)
PRK LP LH	Стояночный свет (левая блокфара)
PRK LP RH	Стояночный свет (правая блокфара)
PWM FAN	ШИМ-сигнал управления вентилятором
REAR DEFOG	Обогрев заднего стекла
REAR WPR	Задний стеклоочиститель
SPARE	–
STOP LAMP	Стоп-сигналы
STRTR	Стартер
TCM	Блок управления трансмиссией
TRLR PRL LP	Стояночные огни прицепа

Вспомогательный блок предохранителей в моторном отсеке

Только дизельных моделей. Он находится в центре панели.

Схема

Назначение

AF1	60А Контроллер свечей предпускового подогрева
AF2	30А Реле нагревателя топливного фильтра
AF3	40А Реле PTC-1
AF4	40А Реле PTC-2
AF5	40А Реле PTC-3

1. Использование схем

1. Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности.

2

Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности

3. Условные обозначения на схемах:

(1) Обозначение цвета провода:

Обозначение	Цвет провода
DK GRN	Темно-зеленый
BLK	Черный
WHT	Белый
RED	Красный
DK BLU	Темно — синий
YEL	Желтый
GRN	Зеленый
ORG	Оранжевый
PNK	Розовый
PPL	Фиолетовый
GRY	Серый
TAN	Желто — коричневый
LT BLU	Голубой
BLU	Синий
BRN	Коричневый
LT GRN	Светло — зеленый

(2) Обозначения на схемах:

Условное обозначение	Наименование
	Место соединения проводки
	Проводка одного разъема
	Разъем (номер/буквы идентифицируют цепь)
	Компонент цепи показан не полностью
	Продолжение цепи
	«Масса»

Руководство по эксплуатации Шевроле Тахое: сидения и удерживающие устройства

ПодголовникиПередние сиденья ……………………….65Передние сиденьяРегулировка положения сидений….. 66Центральное сиденье…………………..66Регулировка положения сиденийс электроприводом…………………….67Регулировка поясничной опоры…….67Регулировка наклона спинок сидений …………………………………….68Сиденья с функцией сохранения настроек ……………………………………69Передние сиденья с функциями обогрева и вентиляции ……………… 72Задние сиденьяОбогрев задних сидений ………………74Сиденья второго ряда…………………..75Сиденья третьего ряда…………………79Ремни безопасностиИспользование ремней безопасности …………………………….84Трехточечные ремни безопасности …………………………….84Использование ремней безопасности беременными женщинами ……………………………….89Поясной ремень ………………………….. 89Удлинитель ремня безопасности…..90Проверка системы ремней безопасности …………………………….90Уход за ремнями безопасности……..90Замена компонентов системы ремней безопасности после столкновения …………………………….91Система подушек безопасностиМеста установки подушек безопасности …………………………….94Срабатывание подушек безопасности …………………………….95Действие подушек безопасности….. 96Защита, обеспечиваемая подушками безопасности …………..97После срабатывания подушек безопасности …………………………….97Система определения присутствия пассажира на переднем сиденье …………………………………….98Техническое обслуживание автомобиля, оборудованного системой подушек безопасности 103Установка дополнительного оборудования на автомобилис системой подушекбезопасности …………………………..103Проверка системы подушек безопасности …………………………..104Замена компонентов системыподушек безопасности послестолкновения …………………………..104Детские удерживающие системыДети старшего возраста ……………..105Грудные дети и малыши……………..107Детские удерживающие системы .. 109Места установки детскихудерживающих устройств………….111Нижние анкеры и лямки детских кресел (система креплений LATCH)…………………… 112Замена компонентов системы LATCH после столкновения ………………………….. 119Установка детского кресла на заднее сиденье(с использованием ремня безопасности)………………………….120Установка детского кресла на центральное переднее сиденье (с использованием ремня безопасности)………………………….122Установка детского кресла на сиденье переднего пассажира(с использованием ремня безопасности)………………………….122

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Все блоки управления

Общий вид электронных блоков управления

1	Электронный блок управления АБС
2	Блок управления электродвигателем вентилятора кондиционера / отопителя — рядом с электродвигателем вентилятора отопителя
3	Блок управления кондиционером / отоплением — за панелью управления отопителем
4	Датчик удара (SRS) — панель капота (усилитель)
5	Датчик бокового удара левый — в центральной стойке
6	Датчик бокового удара, правый — в средней стойке
7	Звук охранной сигнализации
восемь	Блок управления противоугонной системой (с регулятором громкости) — на потолочной панели
девять	Мощная сирена охранной сигнализации
10	Реле защиты от краж — встроено в блок реле / ​​предохранителей в моторном отсеке 1
одиннадцать	Реле разъема питания кузова — в блоке реле / ​​предохранителей под приборной панелью
12	Аккумуляторная батарея
13	Реле привода отпирания крышки багажника — в блоке реле / ​​предохранителей под приборной панелью
14	Реле исполнительного механизма блокировки лючка топливного бака — в блоке реле / ​​предохранителей в багажнике
15	Реле центрального замка (дверь водителя) — встроено в блок предохранителей в двигателе / ​​реле 1
16	Диагностический разъем (DLC)
17	Блок управления блокировкой дифференциала — на задней коробке передач
18	Ресивер аудиосистемы (DAB) — за перчаточным ящиком
19	Дополнительный электронагреватель — на корпусе вентилятора отопителя
ветры	Блок управления электрическим стояночным тормозом — за колесной аркой
21 год	ЭБУ двигателя — рядом с аккумулятором
22	Реле противотуманных фар — встроено в блок реле и предохранителей 1 в двигателе
23	Блок предохранителей и реле, моторный отсек 1
24	Блок предохранителей и реле в моторном отсеке 2 — работает от аккумулятора
25	Защитные кожухи / реле блокировки моторного отсека З — возле АКБ
26 год	Блок предохранителей / реле, моторный отсек 4 — рядом с двигателем вентилятора системы охлаждения
27	Блок предохранителей и реле, приборная панель — За приборной панелью, слева
28 год	Защитный кожух / реле блокировки багажного отделения — за обшивкой
29	Блок управления свечением — рядом с аккумулятором
тридцать	Блок управления фарами — за приборной панелью
31 год	Реле дальнего света фар — встроено в щиток / реле в моторном отсеке 1
32	Звуковой сигнал — за передним бампером
33	Реле звукового сигнала — встроено в блок реле / ​​предохранителей двигателя 1
34	Дополнительное реле зажигания 1 — в блоке реле / ​​предохранителей под панелью приборов
35 год	Приемник сигнала доступа без ключа — за комбинацией приборов
36	Многофункциональный блок управления — функции: противоугонная система, клаксон / зуммер, центральный замок, круиз-контроль. Шина данных CAN, электрические стеклоподъемники, управление электрической нагрузкой, внешнее освещение, система очистки фар, звуковой сигнал, приборная панель, внутреннее освещение, дистанционное управление (бесключевой доступ), стеклоочиститель / омыватель заднего стекла, система стартера, система контроля давления в шинах люка, дворник / стиральная машина
37	Датчик температуры окружающей среды
38	Блок помощи при парковке — За панелью обивки багажного отделения
39	Блок управления гидроусилителем руля — за приборной панелью
40	Датчик дождя — вверху по центру лобового стекла
41 год	Реле электродвигателя насоса заднего омывателя — встроено в блок предохранителей / реле 1 в моторном отсеке
42	Реле электродвигателя заднего стеклоочистителя — встроено в блок предохранителей / реле электродвигателя 1
43 год	Блок управления обогревом сиденья .L спереди — под сиденьем
44 год	Блок управления обогревом правого переднего сиденья — под сиденьем
45	Электронный блок управления SRS — под центральной консолью
46	Блок управления подвеской — за обшивкой
47	Датчик ускорения (подвеска с электронным управлением) 1 — на чашке подвески
48	Датчик ускорения (подвеска с электронным управлением) 2- на чашке подвески
49	Датчик ускорения (подвеска с электронным управлением) 3 — Подвесной
50	Датчик ускорения (подвеска с электронным управлением) 4- на подвеске
51	Датчик ускорения (подвеска с электронным управлением) 5 — под полом багажника
52	Датчик высоты кузова (передний левый) — на подвеске
53	Датчик высоты кузова (задний левый) — на подвеске
54	Датчик высоты кузова (передний правый) — на подвеске
55	Центральный электроблок задней двери (универсал) — за панелью задней двери
56	Центральный электроблок задней двери (седан) — за обшивкой крышки багажника
57 год	Телефонный коммутатор
58	Блок управления прицепом — за обшивкой
59	Электронный блок управления коробкой передач — на коробке передач
60	Инвертор — под центральной консолью
61	Реле насоса омывателя лобового стекла — встроено в блок предохранителей / реле двигателя 1
62	Датчик бокового движения — под центральной консолью

Инструкция по уходу за автомобилем Chevrolet Tahoe

Уход за автомобилемОбщие сведенияДополнительное оборудование и внесение изменений в конструкцию автомобиля……….289Проверки автомобиляСамостоятельное техническое обслуживание………………………….290Капот …………………………………………291Моторный отсек………………………….291Моторное масло…………………………293Индикатор срока службымоторного масла ……………………..295Рабочая жидкость автоматической коробки передач………………………297Воздухоочиститель/воздушный фильтр…………………………………….297Система охлаждения двигателя ….298Перегрев двигателя ……………………301Вентилятор системы охлаждения двигателя ………………………………..303Жидкость гидроусилителя рулевого управления………………..304Жидкость омывателей стекол …….304Тормозная система …………………….304Тормозная жидкость …………………..305Аккумуляторная батарея …………….306Система полного привода …………..307Передний мост ………………………….. 308Задний мост……………………………….308Проверка системыблокировки запуска двигателя ….309Проверка системы блокировки рычага селектора автоматическойкоробки передач………………………309Проверка системы блокировки ключа зажигания………………………310Проверка стояночного тормоза и упора шестерни блокировки автоматической коробки передач(положение P (парковка)…………..310Замена щеток очистителей стекол 310Замена стекла…………………………… 311Замена ветрового стекла …………… 311Газонаполненные упоры…………….. 311Регулировка направления оптических осей фар

Регулировка направления оптических осей фар………………..312Замена лампГалогенные лампы……………………..313Газоразрядные ксеноновые лампы……………………………………..313Светодиодные приборы освещения ………………………………313Фары …………………………………………313Противотуманные фары……………..313Передние указатели поворота …….314Задний комбинированный фонарь (лампы указателей поворота,габаритных огней, стоп-сигналов и фонарей заднего хода)………….314Фонарь освещения государственного номерного знака………………………315Электрическая системаПерегрузка электрической системы…………………………………..316Предохранители и автоматы защиты цепей ………………………….316Блок предохранителей, расположенный в моторном отсеке ……………………………………..317Блок предохранителей, расположенный в приборной панели (слева)…………………………321Блок предохранителей, расположенный в приборной панели (справа)……………………….324Блок предохранителей, расположенный в багажном отделении ……………………………….326Колеса и шины Шины…………………………………………327Всесезонные шины …………………….328Зимние шины……………………………..328Низкопрофильные шины…………….328Шины повышенной проходимости. 329

Поделиться

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Причины поломок

Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.

1. Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
2. Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
3. Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
4. Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
5. Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
6. Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
7. Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.

Моторный отсек

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

Внутри выглядит так:

Расшифровка предохранителей моторного отсека

Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.

№	Обозначение	Мощность, A	За что отвечает
А — пинцет для извлечения предохранителей	FUSE PULLER*
Ef1	ВАТТ MAIN	30	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2	ABS	60	Блок управления АБС, исполнительный блок АБС
Ef3	BLOWERMOTOR	30	Электровентилятор климатической установки
Ef4	IGN-2	30	Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5	IGN-1	30	Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6	ELEC FAN LO	20	Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7	DEFOG	30	Электрообогрев заднего стекла
Ef8	ELEC FAN HI	30	Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9	POWER WINDOW	20	Электростеклоподъемники (кроме двери водителя)
Ef10	DIS	15	Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11	ECM	10	Цепь питания главного реле
Ef12	HEADLAMP	25	Фары головного света, подсветка приборов и органов управления
Ef13	STOP	15	Сигнал торможения
Ef14	DR’S P/WDO	20	Элекгростеклоподьемники (дверь водителя)
Ef15	H/L HI	15	Дальний свет фар
Ef16	HORN	15	Звуковой сигнал
Ef17	A/C	10	Компрессор кондиционера
Ef18	FUEL PUMP	15	Цепь питания топливного насоса
Ef19	PASS F/BOX	15	Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20	H/L LO LH	10	Ближний свет (левая фара)
Ef21	EMS	15	Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22	INJECTOR	15	Форсунки, система рециркуляции отработавших газов
Ef23	IL LH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24	FOG	15	Противотуманные фары
Ef25	MIR HEAT	10	Электропривод и электрообогрев зеркал заднего вида
Ef26	DOOR LOCK	15	Система центральной блокировки замков
Ef27	H/L LO RH	10	Ближний свет (правая фара)
Ef28	IL RH	10	Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29	SPARE	10	Не используется
Ef30	SPARE	15	Не используется
Ef31	SPARE	25	Не используется

Расшифровка реле моторного отсека

Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.

№	Обозначение	Артикул	За что отвечает
1	ILLUMINATION RELAY	96190187	Подсветка приборов и органов управления
2	HORN RELAY	96190187	Звуковой сигнал
3	MAIN RELAY	96190189	Главное реле/реле зажигания
4	HEAD LAMP RELAY	96190189	Блок-фары
5	FRT FOG RELAY	96190187	Противотуманные фары
6	A/C COMP RELAY	96190187	Муфта компрессора кондиционера
7	FUEL PUMP RELAY	96190189	Топливный насос, катушки зажигания
8	POWER WINDOW RELAY	96190189	Элекгростеклоподьемники
9	ELEC FAN LO RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
10	DEFOG RELAY	96190189	Электрообогрев заднего стекла
11	ELEC FAN HI RELAY	96190189	Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)

Блок с предохранителями в салоне

Блок расположен в панели с левой стороны прямо у левого колена водителя.

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

Фотография блока

Схема

Таблица с обозначением

1	10А Модуль управления мобильным телефоном
2	Не используется
3	25А Контроллер кузова
4	20А Радиоприемник
5	7,5А Модуль управления системы помощи при парковке, звуко излучатель, подрулевой переключатель – центральная консоль, дисплей
6	20А Прикуриватель — передний
7	20А Розетка для дополнительных электроприборов — центральная консоль 1/2
8	30А Контроллер кузова
9	30А Контроллер кузова
10	30А Контроллер кузова
11	40А Модуль управления дверями — Электровентилятор
12	Не используется
13	25А Модуль системы управления подогревом сиденья
14	7,5А Колодка диагностики, штуцер подачи масла
15	10А Модуль диагностики и контроля подушек безопасности
16	10А Реле освобождения двери заднего отсека
17	15А Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе
18	Не используется
19	Не используется
20	Не используется
21	15А Комбинация приборов
22	2А Выключатель зажигания / приемник сигнала дистанционного управления замками дверей
23	20А Контроллер кузова
24	20А Контроллер кузова
25	20А Модуль управления замком рулевой колонки
26	Не используется
Примечание: Перечисленные ниже реле являются не обслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
1	Освобождение двери заднего отсека
2	Логистический режим
3	Реле вспомогательного источника питания

Зачем заменять предохранитель автомагнитолы на Шевроле Тахо?

Итак, начнем нашу статью о местонахождении предохранителя автомагнитолы вашего Шевроле Тахо благодаря его изменению. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены

Важно знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Chevrolet Tahoe

Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. Как правило, вы захотите заменить предохранитель автомагнитолы Шевроле Тахо, когда он перестанет работать по непонятной причине . Если ваша батарея работает эффективно, возможно, проблема заключается в предохранителе.

Предохранители шевроле авео т250 т255

Блок в салоне

Общее фото

Схема

Обозначение

F1	SDM
F2	EMS1
F3	OBD
F4	люк
F5	звуковой сигнал
F6	стеклоочиститель
F7	стоп-сигнал
F8	задние противотуманные фонари
F9	электрическое зеркало
F10	комбинация приборов
F11	аудиосистема/RKE
F12	сигнал поворота
F13	прикуриватель
F14	освещение салона
F15	дверной светильник
F16	EMS2
F17	аудиосистема/часы
F18	обогреватель
F19	фонарь заднего хода
F20	подогрев зеркал

Блок под капотом aveo

Место расположение блока с предохранителями и реле

актуальное описание на обратной стороне крышки

Общая схема

Таблица с описанием

F1	АКБ
F2	левый стояночный фонарь
F3	правый стояночный фонарь
F4	стартер/ зажигание 1
F5	компьютерная система кондиционирования/ зажигание 1
F6	световая аварийная сигнализация
F7	правая фара ближнего света
F8	левая фара ближнего света
F9	передние противотуманные фары
F10	фары дальнего света
F11	высокая скорость вентилятора охлаждения
F12	низкая скорость вентилятора охлаждения
F13	компьютерная система кондиционирования
F14	электрический стеклоподъемник 2
F15	электрический стеклоподъемник 1
F16	топливный насос
F17	блок управления двигателем
F18	EMS1
F19	EMS2
F20	резерв
F21	резерв
F22	резерв
F23	АБС
R1	реле топливного насоса
R2	реле электрического стеклоподъемника
R3	реле стояночного фонаря
R4	реле передних противотуманных фар
R5	реле фар дальнего света
R6	реле фар ближнего света
R7	реле дальнего вентилятора
R8	реле ближнего вентилятора
R9	реле системы кондиционирования воздуха
R10	главное реле
FP	пинцет для замены предохранителей

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключатели педали тормоза — 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления — 80А
6. Модуль управления предварительным пост-обогревом — 70А
7. Модуль блокировки защиты 3 реле — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А — Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А — Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни
