Блок в салоне
Он находится за перчаточным ящиком в нижней части панели приборов.
Фото — пример
Схема
Описание предохранителей
1 | 10A Система зажигания |
2 | 7,5А Комбинация (панель) приборов |
3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
4 | 7,5А Система поддержания скорости |
5 | 7,5A Система кондиционирования |
6 | 7.5A Пульт управления наружными зеркалами |
7 | 20A Очистители и омыватели, Электронный блок управления освещением |
8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
9 | 15A Прикуриватель |
10 | Резерв |
11 | 7,5A Электропривод зеркал |
12 | 7,5A АБС |
13 | 10A Аудиосистема, Радио |
14 | 15A Очиститель /омыватель заднего стекла |
15 | 15A Диагностический разъем |
16 | 10A Задний противотуманный фонарь |
17 | Резерв |
18 | 10A Лампы освещения салона |
19 | 30A Электродвигатель вентилятора отопителя |
20 | 30A Обогреватель заднего стекла |
21 | 20A Электродвигатель привода люка |
22 | 10A Подогреватель сидений |
23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
24 | Резерв |
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Блок предохранителей и реле
С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.
Схема
Описание
R1 | Реле электродвигателя вентилятора системы охлаждения |
R2 | Реле электродвигателя вентилятора системы охлаждения |
R3 | Реле электродвигателя вентилятора системы охлаждения |
R4 | Реле электромагнитной муфты компрессора кондиционера |
R5 | Реле электродвигателя вентилятора системы охлаждения |
R6 | — |
R7 | Реле системы управления двигателем |
R8 | Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) |
R9 | Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) |
R10 | Реле топливного насоса — бензин |
R11 | Реле обогревателя заднего стекла |
R12 | Реле насоса омывателя фар |
R13 | Реле вспомогательных цепей зажигания |
R14 | Реле стартера |
R15 | Реле основных цепей зажигания |
R16 | Реле задних противотуманных фонарей |
R17 | Реле противотуманных фар |
R18 | Реле габаритов — прав. |
R19 | Реле дальнего света фар |
R20 | Реле габаритов — лев. |
R21 | Реле ближнего светофор |
F1 | 7,5A Многофункциональный блок управления |
F2 | 7,5А Управление двигателем |
3 | 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов |
4 | 5А Лампа подсветки номерного знака |
5 | 20A Электропривод стеклоподъемников |
6 | 10A Автоматическая коробка передач |
7 | 30A Омыватели фар |
8 | 10A Стартер |
9 | 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса |
10 | 10A Звуковой сигнал |
11 | 15A Многофункциональный блок управления |
12 | 20A Аудиосистема, многофункциональный дисплей |
13 | 10A Противоугонная система |
14 | 7,5A Электропривод зеркал заднего вида |
15 | 10A Омыватели лобового стекла |
16 | 5А Лампы освещения салона |
17 | 20A Многофункциональный блок управления |
18 | 20A Люк |
19 | 5А Противоугонная система |
20 | 20А Электропривод стеклоподъемников |
21 | Резерв |
22 | 5А Многофункциональный блок управления |
23 | 20A Очиститель лобового стекла |
24 | 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей |
25 | 5/10A Стоп-сигналы |
26 | 20/25A Предохранитель прикуривателя |
27 | 15А Подогреватель сидений |
28 | 15А Подогреватель сидений |
29 | 20A Омыватели лобового стекла |
30 | 15A Система управления двигателем — бензин |
31 | 15А Система кондиционирования |
32 | 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла |
33 | 7,5/15А Модуль управления двигателем |
34 | 30A Подогреватель топлива (дизель) |
35 | 5А Аудиосистема, электропривод стеклоподъемников, люк |
36 | 10A Левая фара — ближний свет |
37 | 10A Правая фара-ближний свет |
38 | 5А Лампы переднего левого габарита /заднего левого габарита |
39 | 5А Лампы переднего правого габарита /заднего правого габарита |
40 | 10А Стоп сигналы |
41 | 15A Противотуманные фары |
42 | 10А Задние противотуманные фонари |
43 | 10A Левая фара — дальний свет |
44 | 10A Правая фара-дальний свет |
45 | 30А Система кондиционирования |
46 | 20А Управление двигателем |
47 | 30A Обогреватель заднего стекла |
48 | 30А Стартер |
49 | 50А Усилитель рулевого управления |
50 | 40A Антиблокировочная система тормозов (ABS) |
51 | 60A Секвентальная механическая КПП — бензин |
52 | 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером |
53 | 30A Электродвигатель вентилятора конденсатора кондиционера — бензин |
54 | 60A Коробка передач |
Блок в салоне
Основной блок предохранителей и реле находится под панелью приборов.

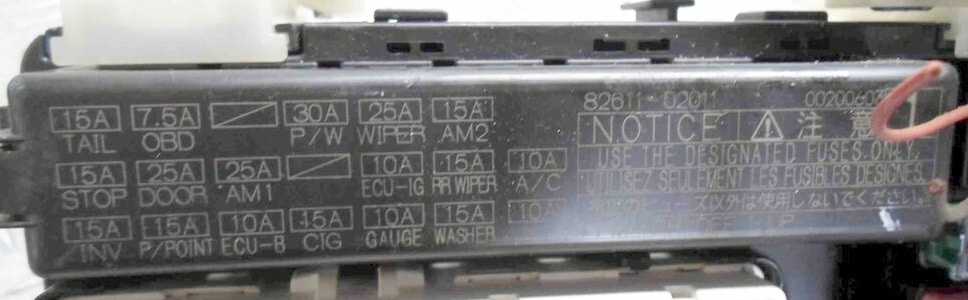

Пример схемы с крышки блока
Схема
Описание
TAIL | Передние габаритные огни, задние фонари, лампы номерного знака, подсветка приборной панели, система управления двигателем |
OBD | Бортовая система диагностики |
Empty | Не используется |
P/W | Электрические стеклоподъемники |
WIPER | Дворники |
AM2 | Система зарядки, система подушек безопасности, система стартера, управление двигателем |
STOP | Стоп-сигналы, CHMSL, система управления двигателем, антиблокировочная система тормозов, круиз-контроль |
DOOR | Дверные замки с электроприводом, Замок для подъемного стекла |
AM1 | Прикуриватель, Датчик, ECU-IG, Стеклоочиститель, Задний дворник, Предохранители омывателя |
Empty | Не используется |
ECU-IG | Круиз-контроль, антиблокировочная система тормозов, противоугонная система, автоматическая коробка передач, электрический вентилятор системы охлаждения |
RR WIPER | Стеклоочиститель заднего стекла, Обогрев заднего стекла |
A/C | Кондиционирование воздуха |
INV | Розетки |
P/POINT | Розетки |
ECU-B | Дневные ходовые огни |
CIG | Прикуриватель, Зеркала заднего вида с электроприводом, Розетки, Аудиосистема, Система управления автоматической коробкой передач |
GAUGE | Приборы и приборы, Фонарь заднего хода, Система зарядки, Электрические дверные замки, Электрические стеклоподъемники, Люк на крыше, Кондиционер, Круиз-контроль |
WASHER | Омыватели лобового стекла |
M-HTR/DEF 1–UP | Система управления двигателем |
HTR | Кондиционер |
DEF | Обогрев заднего стекла, предохранитель M-HTR / DEF 1 – UP |
POWER | Электрические окна, электрическая лунная крыша |
С обратной стороны блока крепятся некоторые реле.
Схема
Назначение
- А — Реле стартера
- B — Реле обогрева заднего стекла
- С — Реле топливного нассоса
- D — Реле стеклоподъёмников
- E — Реле IG1

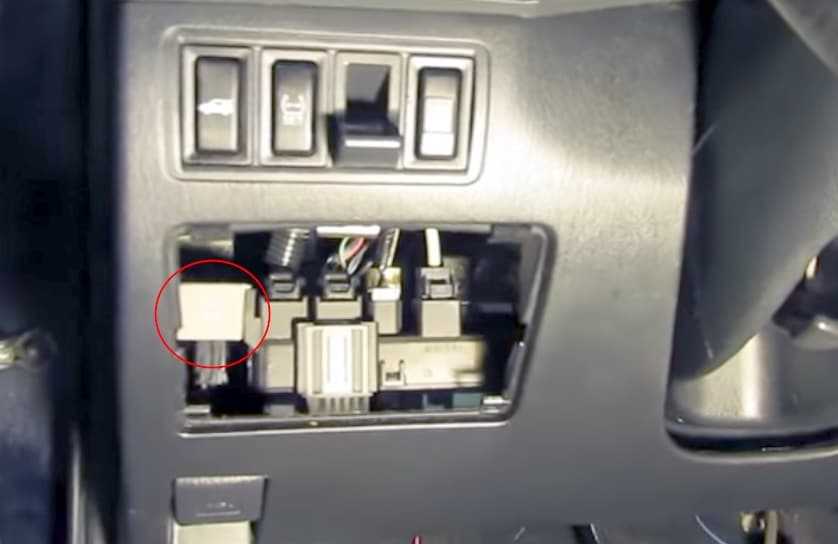

Отдельные предохранители и реле могут крепится вне данного блока, например около него или за бардачком.
Реле указателей поворотов
Блок предохранителей Chevrolet Aveo T250
Рассмотрены автомобили Chevrolet T250 седан, хэтчбек с 2008, 2009, 2010, 2011 года выпуска
Где находятся предохранители шевроле авео т250.
Под капотом, около аккумуляторной батареи.
На внутренней стороне крышки нанесена схема расположения предохранителей и реле. Там же находится пинцет для извлечения предохранителей.
схема расположения предохранителей в блоке.
Реле топливного насоса
Реле стояночных огней
Реле противотуманных фар
Реле дальнего света фар
Реле ближнего света фар
Реле вентилятора, высокая скорость
Реле вентилятора, низкая скорость
Реле системы кондиционирования
Реле системы управления двигателем
(50A) Блок предохранителей/реле приборной панели
(20A/30A) Электропривод стеклоподъемников
(30A) Основные цепи зажигания
(30A) Основные цепи зажигания
(50A) Электронный блок управления ABS
(30A) Электродвигатель вентилятора системы охлаждения
(10A) Электропривод стеклоподъемников
(10A) Фонарь освещения номерного знака Левая регулировка фар Левый задний фонарь (и) Левый габаритный фонарь
(10A) Правая фара Правый задний фонарь Правый габаритный фонарь Подсветка
(15A) Топливный насос
(10A) TCM Блок управления двигателем
(15A) Вентилятор Топливный инжектор (ы) Компрессор кондиционера Блок управления двигателем
(15A) Датчик положения распредвала Клапан рециркуляции отработавших газов Датчик кислорода с подогревом Электромагнит управления испарительной продувкой
(15A) Блок управления крышкой багажника Сигнальная лампа (и) опасности Будильник
(10A) Правая фара
(10A) Левая фара Переключатель положения фар
(15A) Противотуманные фары
(15A) Дальний свет фар
(20A) Электродвигатель вентилятора системы охлаждения
(10A) Электромагнитная муфта компрессора кондиционера
Блок предохранителей в салоне шевроле авео т250.
Расположен в торце панели приборов с левой стороны за крышкой
для доступа к предохранителям откройте крышку.
схема расположения предохранителей в блоке.
(10A) Электронный блок управления SRS
(25A) Переключатель стеклоочистителя Мотор стеклоочистителя
(10A) Часы, Панель приборов (IPC), Приемник дистанционного управления блокировкой дверей (RCDLR), Выключатель стоп-сигнала
(10A) Выключатель аварийной сигнализации
(10A) Выключатель стоп-сигналов
(15A) Блок предохранителей и реле в моторном отсеке Датчик кислорода с подогревом TCM Датчик скорости автомобиля (VSS) Топливный насос
(15A) Выключатель стоп-сигналов
(15A) Прикуриватель Разъем разъема прицепа
(10A) Часы, Выключатель фонаря I / P, Радио
(10A) Диагностический разъем, иммобилайзер
(25A) Обогреватель заднего стекла, Задний стеклоочиститель и антиобледенитель
(10A) Подсветка багажного отделения Открытие багажного отделения Внутреннее освещение
(15A) Разъем питания дополнительного оборудования
(15A) Центральный замок
(10A) Задний противотуманный фонарь
(20A) Блок управления электроприводом люка
(10A) Выключатель фонаря заднего хода Переключатель парковки / нейтрального положения
(15A) Звуковой сигнал
(10A) Электронный автоматический контроль температуры (EATC) Внутреннее освещение Кондиционер выключатель Электрическое управление зеркалом
(10A) Кондиционер выключатель Электрическое управление зеркалом
(15A) Электронный автоматический контроль температуры (EATC) аудио Часы Кондиционер выключатель Блок управления сигнализацией Электрическое управление зеркалом Ключевой предупредительный выключатель
Часы, блок предохранителей — I / P, модуль управления HVAC, выключатель сигнализации ключа зажигания, подсветка ключа, наружное зеркало заднего вида — водитель, наружное зеркало заднего вида — пассажир, радиоприемник, приемник замка двери дистанционного управления (RCDLR)
Основной блок
Предохранители
1 | 10А Ближний свет, правая сторона |
2 | 10А Ближний свет, левая сторона |
3 | 10А Дальний свет, левая сторона, прожектор |
4 | 10А Дальний свет, правая |
5 | 10А Подсветка приборов |
6 | 20А Задние противотуманные фары, освещение номерного знака, рабочее освещение |
7 | 20А Стояночный огонь, правая сторона |
8 | 10А Очистители и омыватели передних фар |
9 | 20А Стояночный огонь, левая сторона, габаритные огни |
10 | 10А Очистители и омыватели лобового стекла |
11 | 10А Автоматический горный тормоз, стоп-сигналы |
12 | 10А Лампочки контрольных приборов и указателей |
13 | 10А Датчик наружной температуры, счетчик пути, замедлитель, сигнальные лампы, перепускной клапан охладителя наддувочного воздуха, охлаждение масла коробки передач |
14 | 10А Указатели поворота, ограничитель нагрузки на мост |
15 | 20А Задние фары, мигалка дальнего света |
16 | 10А Коробка передач |
17 | 10А Ручной горный тормоз, пневмо подвеска, ограничитель белого дыма, подъемник заднего моста, дополнительный обогреватель, блокировка дифференциала |
18 | 10А Освещение кабины, проблесковый маяк, память/ код радио, центральная блокировка, дополнительный обогреватель, освещение подножки |
19 | 10А Прикуриватель, часы, тахограф, диагностика, счетчик пути, розетка переносной лампы |
20 | 10А Радио |
21 | 20А Звуковой сигнал, вентилятор, кондиционер |
Реле
A | Питание, ключ положение зажигания |
B | Питание, стояночные сигналы |
C | Резерв |
D | Резерв |
E | Прерывистый режим работы стеклоочистителей |
F | Зуммер низкого давления в тормозной системе |
G | Электродвигатель вентилятора |
H | Фары заднего хода |
K | Задние противотуманные фары |
L | Уровень охлаждающей жидкости |
M | Ограничитель белого дыма |
N | Блокировка стартера |
O | Резерв |
P | Радио |
R | Питание шина 61, зарядка от генератора |
S | Система кондиционирования воздуха |
Блоки с предохранителями и реле chevrolet aveo t200
Блок в салоне авео
Фото схема
Таблица с расшифровкой
Номер | Защищаемая цепь |
Предохранители | |
F1 | 15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель |
F2 | 15А Предохранитель прикуривателя Chevrolet Aveo |
F3 | 10А Аудиосистема, часы |
F4 | 15А Лампа освещения в светлое время суток, часы, комбинация приборов, звуковая сигнализация (зуммер), иммобилизатар |
F5 | 10А Панель приборов |
F6 | 10А Выключатель света заднего хора, переключатель парковка/нейтраль |
F7 | 10А Блок управления двигателем, блок управления АКП |
F8 | 15А Система питания |
F9 | 10А Подушка безопасности (SRS) |
F10 | 10А Модуль сигнальной лампы ABS |
F11 | Резерв |
F12 | 10А Звуковой сигнал, обогрев заднего стекла |
F13 | 15А Выключатель стоп-сигнала |
F14 | 15А Комбинация приборов, выключатель аварийной сигнализации |
F15 | 15А Блок управления противоугонной сигнализацией |
F16 | 10А Блок управления двигателем, блок управления АКП |
F17 | 20А Стеклоочиститель и стеклоомыватель стекла |
F18 | 10А Система зажигания |
F19 | 20А Выключатель вентилятора, выключатель кондиционера |
F20 | Резерв |
F21 | Резерв |
F22 | Резерв |
F23 | 10А Часы, аудиосистема |
Реле | |
R1 | Блок управления реле-прерывателем |
R2 | Реле задних противотуманных фонарей |
R3 | Реле омывателя. |
R4 | Реле-прерыватель |
R5 | Репе вентилятора кондиционера |
R6 | Реле стеклоочистителя |
За прикуриватель отвечают предохранители F1 или F2.
Блок в моторном отсеке
Общая фото схема блока с предохранителями шевроле авео
Описание элементов схемы
Номер | Защищаемая цепь |
Реле | |
R1 | Реле вентилятора системы охлаждения двигателя — низкая скорость |
R2 | Реле ближнего свела фар |
R3 | Реле противотуманных фар |
R4 | Реле топливного насоса |
R5 | Реле компрессора кондиционера |
R6 | Реле освещения |
R7 | Реле дальнего свела фар |
R8 | Реле стеклоподъемников |
R9 | Реле вентилятора/главное реле |
R10 | Реле вентилятора системы охлаждения двигателя — высокая скорость |
Предохранители | |
11 | Запасные предохранители |
12 | 10А Правая фара дальнего света |
13 | 10А Левая фара дальнего света |
14 | 20А Люк крыши |
15 | 10А Звуковой сигнал |
16 | 15А Топливный насос |
17 | 15А Противотуманные фары |
18 | 10А Правая фара (дальний свет) |
19 | 10А Левая фара (дальний свет) |
20 | 10А Правая фара (ближний свет) |
21 | 10А Левая фара (ближний свет) |
22 | 10А Плафон салона |
23 | 30А Обогреватель стекла |
24 | 20А Фара |
25 | 25А То же |
26 | 10А Муфта привода компрессора кондиционера |
Плавкие предохранители | |
27 | 60А Антиблокировочная система (АВС) |
28 | 30А Вентилятор радиатора системы охлаждения двигателя |
29 | 20А Главное реле |
30 | 30А Стеклоподъемники |
31 | 30А Вентилятор |
32 | 30А Внутренний блок предохранителей |
33 | 30А Система зажигания |
34 | 30А То же |
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
