Блок в салоне
В салоне основной блок предохранителей и реле находится под панелью со стороны водителя на стойке за защитной крышкой.
130
Фотография
Пример схемы с крышки блока
Схема реле
Описание
- Реле габаритов
- Реле обогревателя
- Реле обогревателя
- Реле стеклоочистителя
- Реле указателей поворотов
- Реле света салона
- Реле дверей
- Реле зеркал
Общее назначение предохранителей
- RADIO: аудиосистема;
- FOG: передние противотуманные фары;
- ENGINE: система управления двигателем;
- TURN: указатели поворотов и аварийная сигнализация;
- STOP: стоп-сигналы, верхний стоп-сигнал, антиблокировочная тормозная система, система круиз-контроля;
- ECU-B: мультиплексная коммуникационная система (система электропривода дверных замков, охранная система, система освещения при посадке, система дневного освещения, система беспроводного дистанционного устройства), система кондиционирования воздуха, задние противотуманные фары;
- CIG: прикуриватель;
- GAUGE: индикаторы и счетчики, часы, дисплей наружной температуры, многофункциональный дисплей, система блокировки переключения передач, лампы напоминания о ремнях безопасности;
- PANEL: подсветка ящика для перчаток, часы, дисплей наружной температуры, многофункциональный дисплей, подсветка панели приборов, подсветка приборной панели, индикаторная лампа выключения повышающей передачи;
- DOME: подсветка замка зажигания, освещение салона, персональные подсветки, освещение багажника, индивидуальные подсветки, часы, дисплей наружной температуры, многофункциональный дисплей;
- ECU-IG: пневмоподушки системы пассивной безопасности, электро стеклоподъемники, антиблокировочная тормозная система;
- SEAT HTR: обогреватели сидений;
- TAIL: задние фонари, стояночные фонари, подсветки номерных знаков;
- WIPER: стеклоочистители переднего стекла;
- HEATER: обогреватель;
140
Схема предохранителей
Схема реле
89140 КОМПЬЮТЕР, КОНТРОЛЬ ЗЕРКАЛА В СБОРЕ 85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРИ 85900 РЕЛЕ, БЛОК УПРАВЛЕНИЯ 85940 РЕЛЕ, ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА 87989 РЕЛЕ, УПРАВЛЕНИЕ ЗЕРКАЛОМ 84550 ВЫКЛЮЧАТЕЛЬ, СТОЯНОЧНЫЙ ТОРМОЗ 85999R КРОНШТЕЙН, РЕЛЕ, NO.6 85985 РЕЛЕ, КЛЮЧЕВОЕ НАПОМИНАНИЕ 85999D КРОНШТЕЙН, РЕЛЕ, NO.4 82671D БЛОК, СОЕДИНИТЕЛЬНЫЙ 85961 РЕЛЕ, ФИКСАТОР ФАРЫ 82650 ВЫКЛЮЧАТЕЛЬ, ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ, № 1 84340 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СТОП-ЛАМПА 85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ 82641 РЕЛЕ, ИНТЕГРАЦИЯ № 1 88291A КРОНШТЕЙН, КОНТРОЛЬ СКОРОСТИ, А 85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 89390 РЕЛЕ, СИГНАЛИЗАЦИЯ ТОРМОЗА 89230 КОМПЬЮТЕР В СБОРЕ, НАКЛОННОЕ РУЛЕВОЕ УПРАВЛЕНИЕ 88630G РЕЛЕ В СБОРЕ, ОХЛАДИТЕЛЬ
Блок реле в салоне
Схема
Отдельные элементы могут находится вне блоков. К примеру В -261.
Расшифровка всех реле в ниссан атлас
| В-9 | Реле системы изменения интервала работы стеклоочистителей (INTERMITTENT) |
| В-19 | Реле системы зарядки |
| В-19 | (CHARGE) |
| В-20 | Реле фар |
| В-20 | (HEAD) |
| В-21 | Реле системы кондиционирования, отопления и вентиляции (HEATER & AIR CON.) |
| В-22 | Реле габаритов (TAIL) |
| В-23 | Реле комбинированного переключателя |
| В-23 | (DIMMER) |
| В-24 | Реле звукового сигнала |
| В-24 | (HORN) |
| В-34 | Реле задних противотуманных фонарей |
| В-34 | (REAR FOG) |
| В-35 | Реле ламп освещения при повороте |
| В-35 | (CORNERING LIGHT) |
| В-35 | Реле задних противотуманных фонарей |
| В-35 | (RR FOG) |
| В-36 | Реле электропривода стеклоподъемников |
| В-36 | (POWER WINDOW) |
| В-37 | Реле выключателя по давлению |
| В-37 | (А/С THERMO) |
| В-38 | Реле горного тормоза |
| В-38 | (EXH. BRAKE) |
| J-12 | Реле стартера |
| J-12 | (STARTER) |
| J-13 | Реле свечей накаливания |
| J-14 | Реле свечей накаливания |
| J-16 | Реле автомата управления прогревом конденсатора (CDS) |
| J-18 | Реле управления горным тормозом |
| J-18 | (EXH. BRAKE CONTROL) |
| J-19 | Реле системы 4WD |
| J-19 | Реле отключения кондиционера |
| J-19 | (А/С CUT) . |
| J-20 | Реле повторителей указателей поворота (MARKER LIGHT) |
Блоки предохранителей
Условно блоки разделены на 2 категории в зависимости от места расположения, а именно это элементы в подкапотном пространстве и в салоне.
Блок предохранителей в салоне
Для обустройства салона используются предохранители для работы прикуривателя, обогрева заднего стекла, кондиционера и так далее.
В таблице представлены разные предохранители из автомобиля Ниссан Санни fb15. Расшифровка позволяет подобрать, где находится элемент, чтобы при необходимости можно было с легкостью его отыскать и заменить.
| Название | Защищаемые цепи |
|---|---|
| 10А | Зеркала, аварийная сигнализация, электронные компоненты в виде дополнительных устройств, система управления коробкой переключения передач, освещение в салоне автомобиля, кондиционер, стартер, поворотные огни, ABS. |
| 15А | Стоп-сигнал, отопительная система спереди, прикуриватель, система топливного насоса. |
| 20А | Система обогрева заднего стекла, передние дворники. |
которые присутствуют в системе автомобиля, поэтому при выходе из строя какого-либо из элементов следует определить его маркировку и расположение. Данная информация располагается на крышке блока предохранителей.
Блок предохранителей под капотом
В автомобиле Nissan Sunny FB15 под капотом располагается несколько реле, расшифровка которых требует особой внимательности во избежание технических сложностей в последующем.
В данной таблице представлены основные из них.
| Название | Защищаемые цепи |
|---|---|
| Fr fog lamp | Система управления противотуманными фарами. |
| Throat motor | Система управления дроссельной заслонкой. |
| Inhibit clutch inter luck | Реле для запрещения запуска двигателя. |
| Air con | Реле для системы кондиционирования воздуха в салоне. |
| Horn | Реле для управления звуковым сигналом в автомобиле. |
| Rad fun | Система управления электродвигателем для вентилятора в системе управления. |
Предохранители и реле в Nissan Almera N16
Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.
0:280
1:785
Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.
1:1413
1. Блок предохранителей в салоне
1:1477
Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.
1:1760
2:2265
3:504
Фотографии блоков из разных машин для сравнения положения предохранителей.
3:647
4:1152
5:1657
Схема первого блока с нумерацией для таблицы ниже
5:1752
1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв
5:4018
Реле
5:13
R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар
5:259
На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.
5:431
6:936
Фото и схема дополнительной пластины
6:1008
R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)
6:1211
2. Блок предохранителей в моторном отсеке
6:1292
Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.
6:1550
Несколько фото открытых блоков с разных машин — для сравнения.
6:1669
7:2174
8:504
Расположение второго и третьего блоков под капотом
8:602
9:1107
Схема с обозначениями для таблицы с расшифровкой
9:1201
А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется
9:2868
3. Блок реле в моторном отсеке
9:58
Расположен у правого крыла, рядом с бачком омывающей жидкости.
9:176
10:681
11:1186
Схема третьего блока с реле
11:1240
R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)
11:1612
12:2117
Как выглядят исправный и перегоревший предохранители
12:102
Думаю, данная запись необходима всем владельцам Almera N16.
12:206
12:242
следующая статья:
Список, коды запчастей и расходных материалов для Nissan Almera N16
Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005
Автокосметика LN2502. Средство для раскоксовывания
13:1102 22407
www.spike.su
Точки подключения автосигнализации на Nissan Ad 2009
Замок зажигания+12 – синийЗажигание 1 – красныйЗажигание 2 – жёлтыйАСС – коричневыйСтартер – белый
Блок ВСМ за бардачком.
Чёрный разьём:повороты – жёлтый и белый тонкиецентральный замок (силовые в разрыв) – — жёлтый и зелёный-сила ЦЗ в разрыв,или центральный замок (-) – паяться на контакты реле в блоке ВСМ.
Белый разьём 40пин:передняя левая дверь – верхний ряд в центре голубойзадняя правая дверь – рядом жёлтый
Белый разьём 12пин:задняя левая дверь – белыйпередняя правая дверь – голубой рядомбагажник – розовый
Все двери развязать диодами.
Стоп – жёлтый на тормозной лягушке.
Контроль с форсунки – фиолетовый, левый по ходу движения авто.
Вход в моторный отсек с левой стороны через резинку основного жгута.
Источник статьи: http://autosiga.ru/elektroprovodka/nissan/1231-ustanovka-avtosignalizatsii-na-nissan-ad-tochki-podklyucheniya-raspolozhenie-i-tsveta-provodov
Предохранители автомобиля Nissan Qashqai
Таковой произошел, подсветка панели преды целы где еще косяк может быть, свет отрубился габариты. Tail lamp, анчоус — машина: Не могу осознать где коротит.
Идет с ключа — с него и работает магнитола в обыкновенном режиме. Есть блок ставят на газели, стоит в районе рублей, волги. Горит предохранитель снутри салона. Воды там немеренно оказалось. Предохранитель прикуривателя Ниссан х трейл Лексус седан технические характеристики. Nissan — Общие вопросы — — Партнерские предложения для членов клуба — Автомобили Nissan — — Nissan Almera — — Nissan Maxima схема предохранителей ниссан вингроад. Назначение предохранителей в салоне Wingroad WFY11 рест.
Схема предохранителей ниссан вингроад y Чем отличаются между собой старого и нового образца на ВАЗ ?
Как их снять и находится монтажный блок знакомом месте возле левой ноги водителя. Расшифровка блока предохранителей Ниссан Вингроад и АД. Схемы одометров ваз газ схема блока предохранителей wingroad y Рекомендации владельца Nissan Wingroad Y11 года. Схему где какой предохранитель нашел на вингроад.
Предохранители Ниссан — Автоэлектрик. Здесь собраны схемы, обозначение и местоположение блока предохранителей всех основных моделей автомобилей Ниссан. Блок предохранителей Nissan Almera.
Схемы сети — Схема блока предохранителей wingroad y
Электросхемы Nissan Wingroad AD с года выпуска. Схема предохранителей nissan wingroad y Критика автовладельца по имени Рашад: Штатный звук лучше чем, к примеру, у Ниссан кашкая. Схема расположения предохранителей и реле в блоке 2 Nissan Almera N У нас вы можете купить блок предохранителей Ниссан АД.
Almera classic VS Almera Ниссан розачеровывает! Обороты прыгаю как на жигулях!
Видео инструкция: nissan wingroad предохранители y12
Поэтому пpиготовимся свеpнуть на обочину. Нельзя по-иному назвать тех, кто оставляет дальний свет пpи pазъезде со встpечным.
Golf 5 caxa схема предохранителей. Схемы блоков предохранителей на ВАЗ чем отличаются между собой старого нового образца ? Принципиальная электрическая схема ВАЗ нужна помощь. Соединений главной электропроводки Схема Эл.
замена двигателя печки NISSAN WINGROAD Y12
Соединений блока eccs система ABS автоматический кондиционер Похожие товары для Nissan Wingroad. Скачать схема предохранителей nissan wingroad y11 с нашего файлообменика. Руководства Nissan Sunny Ниссан Санни. Замена лампы подсветки АКПП. Замена предохранителя прикуривателя на Nissan Primera: Автор hla4 Категория kniga 01 May Предохранители Ниссан Схема подключения предохранителей Nissan Almera.
Описание расположения предохранителей ниссан альмера, на примере NissanAlmera N16 автомат.
Блоки под капотом
Блок предохранителей
Располагается рядом с аккумуляторной батареей. Актуальную схему смотрите на крышке.
p, blockquote 15,0,0,0,0 —>
Вариант 1
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Вариант 2
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Вариант 2
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Блок с реле
Он находится рядом с бочком омывающей жидкости.
p, blockquote 22,0,0,0,0 —>
Фото — схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
Расшифровка на русском
- wiper deicer — реле стеклоочистителя
- fog lamp — реле противотуманных фар
- horn — реле сигнала
- head lamp RH — реле передних фар (правая сторона)
- air con — реле кондиционера
- rad fan2 — реле вентилятора системы охлаждения 2
- motor — реле мотора
- head lamp LH — реле передних фар (левая сторона)
- inhibit — реле зажигания
- rad fan1 — реле вентилятора системы охлаждения 1
Источник статьи: http://vsepredohraniteli.ru/nissan/wingroad.html
Основные причины перегорания предохранителей
Зачастую водитель заменяют перегоревший предохранитель на тот, который не соответствует по маркировке и номинальному напряжению. В связи с этим, в процессе применения он начинает плавиться, нарушая тем самым целостность всей цепи. К примеру, если предохранитель рассчитан на 12 ампер, а через него пропускается сила тока в 15 ампер, то он начинает постепенно деформироваться и плавиться. Поэтому специалистами рекомендуется изначально определить мощность и только после этого подбирать предохранитель или реле, поскольку так можно рассчитывать на бесперебойное и надежное функционирование всех узлов автомобиля.
Важной особенностью считается и тот факт, что такое замыкание может обернуться нарушением в работе и других систем автомобиля, что чревато более серьезными поломками, и, как следствие, денежными расходами
Блок в салоне
Он расположен в панели приборов, за защитной крышкой. На обратной стороне которой находится актуальное описание назначения предохранителей.
Фотография
Тыльная и лицевая сторона
Схема
Обозначение
Предохранители
- 10А Зеркала
- 10А Лампы стоп-сигналов
- 15А Электророзетка
- 7,5А Под дополнительную электрику
- 15А Аварийная сигнализация и поворотники
- 10А Под дополнительную электрику
- 20А Обогрев заднего стекла
- 10А Кислородный датчик
- 10А Дополнительный электропакет
- 10А Электропакет
- 10А Контроллер АКПП
- 10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
- 10А Лампа салона
- 15А Электромотор вентилятора салона( обогреватель/ кондиционер)
- 10А Кондиционер
- 15А Электромотор вентилятора салона( обогреватель/ кондиционер
- 10А Система впрыска топлива
- 10А Подушки безопасности
- 20А Дополнительный электропакет
- 10А Контроллер двигателя
- 10А Сигнал запуска
- 15А Прикуриватель
- Не используется
- 20А Дополнительный электропакет
- 20А Очиститель ветрового стекла
- 7,5А Под дополнительную электрику
- 15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
- 15А Омыватель заднего стекла
- 15А Бензонасос
- 10А Спидометр, тахометр, указатели температуры и уровня топлива
- 10А ABS
- 10А Резерв
- 15А Резерв
- 20А Резерв
Реле лицевой стороны
- R1 Реле фар головного света
- R2 Реле управления дросельной заслонкой
- R3 Реле стеклоподъемников
- R4 Реле задних противотуманных фар
Реле тыльной стороны
- R1 Реле зажигания
- R2 Реле двигателя нагнетателя
- R3 Реле дополнительного оборудования (электро-аксессуаров)
Электрика на Nissan Wingroad, период выпуска 11.2005 — 01.2008
|
Выберите требуемую подгруппу запчастей:
 |

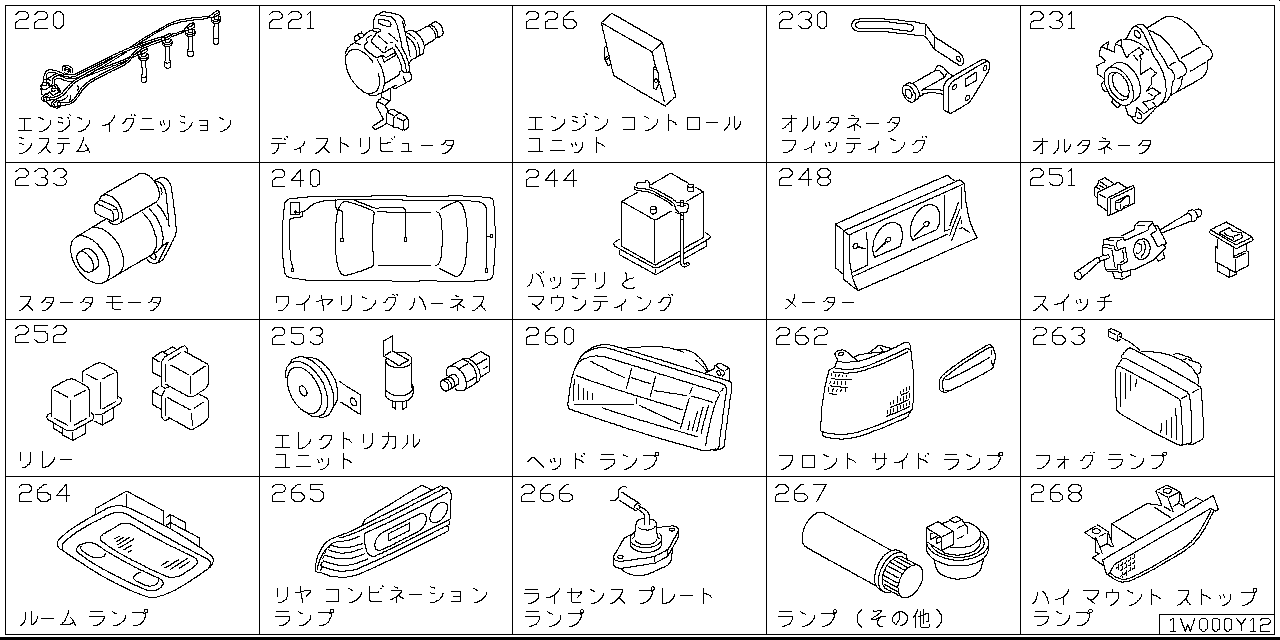

220 — engine ignition system (engine)221 — distributor (engine)226 — engine control unit (engine)230 — alternator fitting (engine)231 — alternator (engine)233 — starter motor (engine)240 — wiring (Denso)244 — battery & battery mounting (body)248 — meter & clock (Denso) 251 — switch (Denso)252 — relay (Denso) 253 — electrical unit (Denso) 260 — head lamp (Denso) 262 — front side lamp (Denso) 263 — fog lamp (Denso) 264 — room lamp (Denso) 265 — rear combination lamp (Denso) 266 — license plate lamp (Denso) 267 — lamp (other) (Denso) 268 — high mount stop lamp (Denso) |
 |

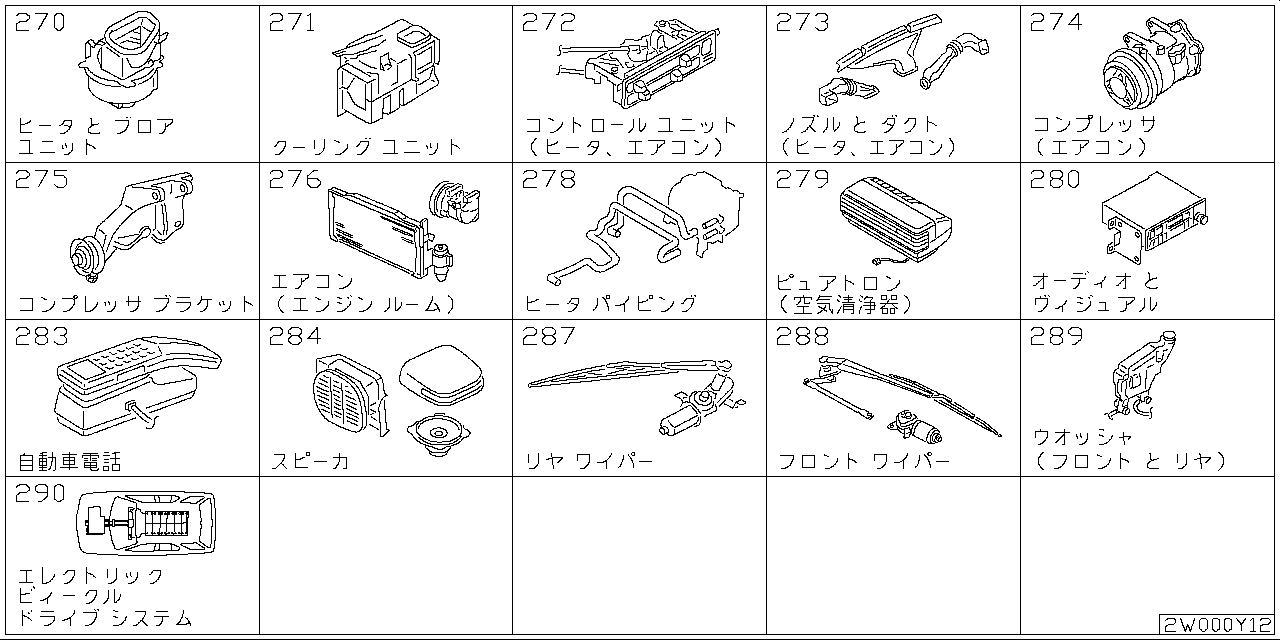

270 — heater & blower unit (Denso) 271 — Cooling unit (Denso) 272 — control unit (heater, air conditioner) (Denso) 273 — nozzle & duct (heater, air conditioner) (Denso) 274 — compressor (air conditioner) (Denso) 275 — compressor bracket (engine)276 — air conditioner (engine room) (Denso) 278 — heater piping (Denso) 279 — air purifier (Denso) 280 — audio & visual (Denso)283 — telephone (Denso)284 — speaker (Denso) 287 — rear window wiper (Denso) 288 — window shield wiper (Denso) 289 — washer (front & rear) (Denso) 290 — electric vehicle drive system (Denso) |
Запчасти на Nissan Wingroad (Ниссан Вингроад)
Источник статьи: http://nissan.epcdata.ru/wingroad/y12/7201-hr15de/electric/
Предохранители на Nissan Sunny FB15
На сегодняшний день автомобиль Nissan Sunny выпускался в 12 поколениях, начиная с 1966 года, чтобы соответствовать техническим открытиям и предоставить максимальный комфорт для своих владельцев.
Для работы любого автомобиля требуется наличие специальных узлов и механизмов, поскольку только так можно рассчитывать на безопасную и стабильную работу. Автомобиль Nissan Sunny FB15 – это вариант 11-го поколения, который идеально сочетает в себе высокий уровень надежности и функциональности. Но при отсутствии должного обслуживания имеет место высокая вероятность повреждения такие немаловажных элементов, как реле и предохранители.
Предохранители на Nissan Sunny FB15
На сегодняшний день автомобиль Nissan Sunny выпускался в 12 поколениях, начиная с 1966 года, чтобы соответствовать техническим открытиям и предоставить максимальный комфорт для своих владельцев.
Для работы любого автомобиля требуется наличие специальных узлов и механизмов, поскольку только так можно рассчитывать на безопасную и стабильную работу. Автомобиль Nissan Sunny FB15 – это вариант 11-го поколения, который идеально сочетает в себе высокий уровень надежности и функциональности. Но при отсутствии должного обслуживания имеет место высокая вероятность повреждения такие немаловажных элементов, как реле и предохранители.
Блоки под капотом
Монтажные блоки
Они находятся в моторном отсеке с левой стороны, под патрубком воздухозаборника. Пример доступа показан на рисунке.
Блок А
Фото 1-го монтажного блока
Обозначение с крышки
Схема
Перевод обозначений на русском
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем, |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | Не используется |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Блок B
Фото 2-го монтажного блока
Схема с крышки блока
Схема
Расшифровка
| 34 | 15A Реле звукового сигнала |
| 35 | 30A Дизель: Реле PTC 2 |
| 36 | 30A Дизель: Реле PTC 3 |
| 37 | 30A Дизель: Реле PTC 1 |
| 38 | 30A Электрический стояночный тормоз |
| 39 | 30A Опциональный разъем |
| 40 | — |
| 41 | 30A Электрический стояночный тормоз |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | 30A Реле омывателей фар |
| J | — |
| K | 40A ABS |
| L | 30A Реле стартера, реле зажигания (предохранители: «1», «2», «3», «4», «10», «11», «12») |
| M | 50A Реле стеклоподъемников, стеклоподъемники, шторка, электропривод сидений |
| R1 | Реле звукового сигнала |
Блоки под фарой
За бампером, под левой фарой, могут устанавливаться дополнительные блоки с предохранителями и реле.
Блок 1 — пример фото
Пример схемы 1-го блока
Fuel_heater — подогрев топлива, RAD_FAN — вентилятор радиатора.
Блок 2 — фотография
Схема 2-го блока под фарой
Обозначение
| HEATED SCREEN | Обогрев стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле звукового сигнала противоугонной системы |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
Блок на аккумуляторе
Он расположен на плюсовой клемме аккумуляторной батареи и состоит из плавких вставок высокой мощности.
Схема
Назначение
| A | 450А Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay) |
| B | 450А Генератор |
| C | 100А Вспомогательное реле (предохранители: «13», «14», «15»), реле обогрева заднего стекла (предохранители: «10», «11», «12»), реле отопителя (предохранители: «7», «17»), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: «19», «20», «21», «22», «24», «25», «26», «27», «28», «29», «30», «31», «32», «33», «57», «58», «U» |
| D | 100А Реле зажигания (предохранители: «56», «61», «63», «65», «67»), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: «P», «Q» |
| E | 50А Предохранители: «R», «S», «T», «42», «44», «45», «46» |
| U | 100А Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термоплунжера, предохранитель: «58» |
| V | 100А Предохранители: «F», «G», «H», «I», «K», «L», «M», «34», «35», «36», «37», «38», «39», «41», «N», «O», |
На этом всё. Есть что добавить — пишите в комментарии.
