Электросхема Мазда Демио
Схема (Мазда Демио электрическая) достаточно сложная. Работает под напряжением 12 Вольт с отрицательной «землей»
Параллельно необходимо обращать внимание на указанные ключевые обозначения
- Цвет провода.
- Текст (скобки).
- Точки заземления проводов, ламп.
- Разъемы.
- Открытые реле.
При регламентных работах автоэлектрики в салоне, иногда неисправен блок illumi (электрические цепи Мазда Демио горит).
Электрическая (Мазда Демио схема) предусматривает наличие проводов разного цвета:
- черного;
- оранжевого;
- коричневого;
- розового;
- зеленого.
На страницах технической документации они обозначены заглавными латинскими буквами, где первая литера – основной колер провода. Вторая – указывает цвет полосы. Количество цепей (электрические Мазда Мемио, горит, illum) бывает неодинаковым.
Блок в салоне
Находится под панелью со стороны водителя за защитной крышкой.
Вариант 1
Фото — пример
Схема
Описание
| MODULE 2 | 10А Блок адапт. системы коррекции фар, фара (лев/ прав. стор.), генератор, ЭБУ активного подъемника капота, выкл. стоп-сигнала, привод корректора фар (лев/ прав. стор.), выкл. корректора фар, электро хромное зерк. задн. вида(ЭБУД), датч. сист. пом. при парк. пер. ходом (лев/ прав. стор.), датч. сист. пом. при парк. пер. ходом (лев/прав. стор.) (центр.), модуль предупреждения о выезде за пределы полосы движения, блок авт. коррекции угла наклона фар, комбинация приборов, аудиовиз. гол. устр. с навиг., дизельн. двиг.: датчик воды в топливном фильтре, дизельный блок (реле 1), блок реле свечей накаливания |
| MODULE 1 | 7,5А Переключатель спортивного режима (электромагнит блокировки переключения передач), электромагнит блокировки ключа |
| A/BAG IND | 10А Комбинация приборов (IND.), Цифровые часы |
| A/BAG | 15А Модуль управления SRS, модуль PODS |
| START | 7,5А Блок предохранителей и реле E / R (реле — запуск, вспомогательный запуск, охранная сигнализация), PDM |
| WIPER RR | 15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| WIPER FRT | 25А Блок предохранителей и реле E / R (реле стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочистителя) |
| MODULE 3 | 10А Комбинация приборов (заж.), ЭБУ кондиционера, ЭБУ 4WD, выкл. ESC, выкл. DBC, модуль контроля давл. в шинах, датчик угла поворота рулевого колеса, ЭБУ интел. сист. пом. при парковке, главный зерекл. эл/стеклопод., перекл. эл/стеклопод. двери пасс., ЭБУ телеинф. системы MOZEN (MTS), радар сист. обнаружения объектов вне зоны видимости вод. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.), задн. датч. помощи при парк. (лев/прав. стор.) (центр.), ЭБУ CCS (климат-контроль сидений) вод./пасс., модуль обогрева сиденья вод/пасс. |
| A/CON | 7,5А Модуль управления передним кондиционером, активный датчик Incar, ионизатор, блок реле ICM (заднее реле кондиционера) Блок предохранителей и реле E / R (реле вентилятора) |
| AMP | 30А Усилитель |
| P/OUTLET 1 | 15А Питание туннеля главной консоли (розетка, прикуриватель) |
| P/OUTLET 2 | 20А Прикуриватель, Розетка |
| BLOWER RR | 20А Ззаднее реле вентилятора кондиционера |
| P/WDW LH | 25А Реле электро стекло подъемника водителя, главный выключатель стекло подъемника, переключатель левого заднего стекло подъемника, модуль стекло подъемника безопасности водителя |
| P/WDW RH | 25А Реле стекло подъемника правого пассажира, главный выключатель стекло подъемника Выключатель стекло подъемника пассажира, задний выключатель стекло подъемника |
| DR LOCK | 20А Реле блокировки / разблокировки двери, блок реле ICM (реле разблокировки), привод замка двери водителя / пассажира, привод замка задней двери лево / право |
| SMART KEY 4 | 10А Кнопка пуска-останова, ЭБУ электронного ключа |
| S/HTR FRT | 20А ЭБУ системы CCS(климат-контроль сидений) вод/пасс., модуль обогрева сиденья вод/пасс. |
| P/SEAT DRV | 30А Переключатель сиденья водителя, переключатель поддержки поясничного отдела водителя |
| P/SEAT PASS | 20А Переключатель сиденья пассажира |
| HTD STRG | 15А Обогрев рулевого колеса |
| F/LID | 15А Выкл. крышки люка топливо заливной горловины |
| MODULE 4 | 10А Аудиосистема, аудиовиз. гол. устр. с нав., ЭБУ телеинф. системы MOZEN (MTS), усилитель, часы, перекл. наружного зеркала с электроприводом, главный перекл. эл/ стеклопод., перекл. эл/ стеклопод. двери пасс. |
| HTD MIRR | 10А Наружное зеркало питания водителя / пассажира (подогрев), передний модуль управления кондиционером |
| SMART KEY_1 | 25А Блок управления эл. ключами |
| SMART KEY_2 | 7,5А Блок управления эл. ключами |
| SMART KEY_3 | 7,5А Блок управления эл. ключами |
| S/HEATER RR | 15А блок реле ICM (реле обогревателя заднего левого/ правого сиденья) |
| INTERIOR LAMP | 10А Плафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон потолочной консоли, плафон освещения салона, задн. лампа индив. подсв. (лев/прав. ст.), подсв. замка заж. и датчик открытия двери, лампа осв. порога со стор. вод/пасс., лампа двери вод/пасс |
| AUDIO MEDIA | 15А Аудио, A / V, МТС |
| MEMORY | 10А Модуль контроля давления в шинах, блок управления наклоном, ультразвуковой датчик, комбинация приборов (B+), диагностический разъем, часы, ЭБУ кондиционера, выкл. передней системы CCS (климат-контроль сидений) (лев/прав. стор.), выкл. обогревателя левого сиденья (лев/прав. стор.), ЭБУ сирены, модуль IMS вод., главный перекл. эл/стеклопод., перекл. эл/ стеклопод. двери пасс., перекл. наружного зеркала с электроприводом, Блок реле ICM (реле складывания/ раскладывания зеркал) |
Порядок замены предохранителей
В случае необходимости, владелец сам может сменить вышедшие из строя блоки предохранителей (например, омыватель фар, климатконтроль и т.д.). Достаточно знать схему расположения датчиков и те функции, которые они означают (расшифровку схемы). Смена предохранителей Мазды производится в следующем порядке:
- Необходимо отключить зажигание;
- Отсоединить аккумулятор от питания;
- Произвести демонтаж наружной защитной накладки блока предохранителей;
- Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
- Отверткой выкрутите винты крепления;
- При помощи защелки произведите извлечение устройства;
- Установите новый предохранитель и в обратном порядке повторите процедуру.
Блок в салоне Mazda 3 BM
Он находится внизу левой стойки, со стороны водителя, за защитной крышкой. Для доступа к блоку, её нужно сдвинуть по стрелке.
Фото пример исполнения
Схема
Описание
| 1 | 30А P.SEAT D Регулировка сиденья |
| 2 | 25А D.LOCK Центральный замок |
| 3 | 25А P.WINDOW2 Электро стеклоподъемники |
| 4 | 20А SEAT WARM Подогрев сидений |
| 5 | 15А R.OUTLET3 Дополнительные розетки питания |
| 6 | 15А SRS2/ESCL Датчик нагрузки встроенный в сидения |
| 7 | 10А SUNROOF Люк |
| 8 | 7,5А M.DEF Обогрев зеркал заднего вида |
| 9 | 15А R.OUTLET1 Дополнительные розетки питания |
| 10 | 7,5А MIRROR Регулировка зеркал |
| 11 | 15А F.OUTLET Прикуриватель |
| 12 | 7,5А AT IND Индикатор переключения передач автоматической трансмиссии |
| 13 | Резерв |
| 14 | Резерв |
| 15 | Резерв |
Бензонасос Мазда 3: Ремонтируем и обслуживаем своими руками
При появлении в задней части машины постороннего звука, особенно при продолжительной работе мотора, необходимо задуматься о замене бензонасоса Мазда 3
Для производства данной работы важно приобрести новое оборудование и фильтрующую систему. Стоимость зависит от фирмы-производителя
Однако, стоит сказать, что особой разницы нет — длительность службы продолжительная в любом случае. Аккуратное выполнение работы позволит гарантировать не только безопасную эксплуатацию самой системы, но и всего автомобиля в целом. Это позволяет говорить о том, что устройство можно считать ключевым узлом работоспособности машины.
Схема
Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.
Под капотом
Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.
Также рассмотрим таблицу назначения деталей.

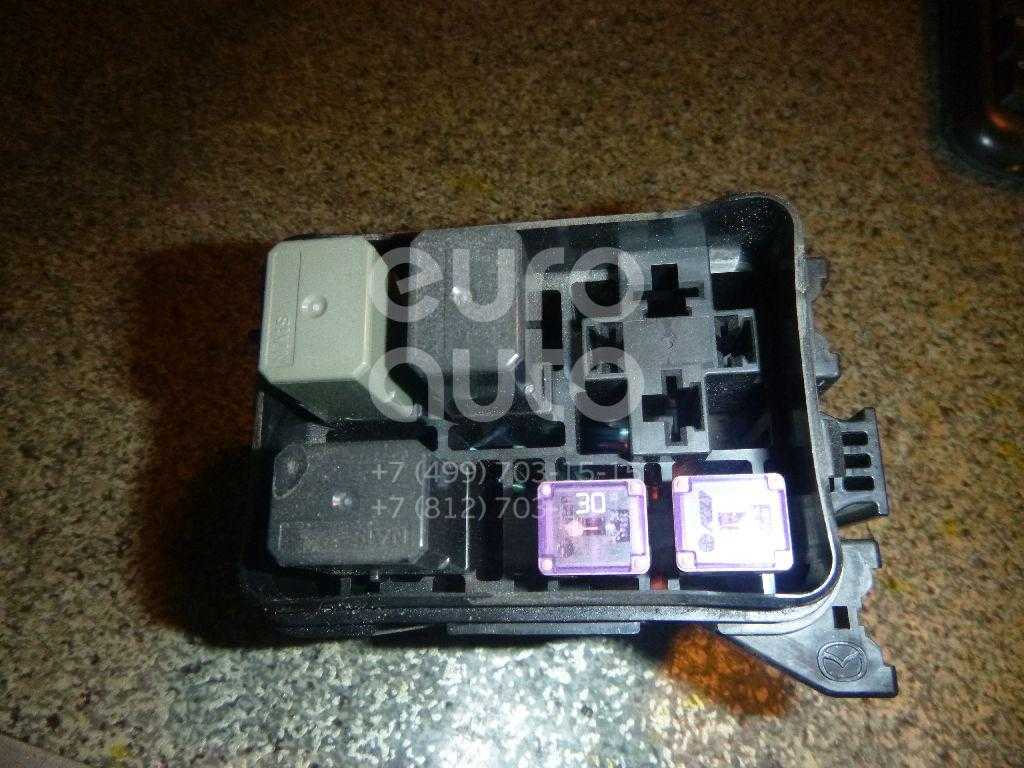

БП с реле под капотом
Что касается назначения звеньев:
| Номер компонента | Назначение |
| 1 | Основной предохранитель блока. |
| 6 | Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы. |
| 7 | Устройство защиты цепи сигнала рулевого колеса. |
| 8 | Этот компонент защищает цепь третьего по счету вентилятора охладительной системы. |
| 9 | Устройство, обеспечивающее защиту проводки стартера машины. |
| 10 | Четвертый по счету вентилятор охладительной системы. |
| 11 | Звено динамического прибора низких частот. |
| 12 | Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла. |
| 13 | Устройство хранит от перенапряжения . |
| 14 | Отвечает за функционирование климат системы, в частности — кондиционера. |
| 15 | Основной элемент этого БП. |
| 16 | Эта деталь обеспечивает защиту ламп передних фар. |
| 17 | Отвечает за работу габаритов машины. |
| 18 | Первый по счету вентилятор охладительной системы. |
| 19 | Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя. |
| 20 | Устройство цепи противотуманных фонарей. |
| 21 | Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы. |
| 22 | Этот компонент является одним из самых основных. Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса. |
Блок предохранителей в салоне под бардачком
|
Предохр. |
Клемма |
Сила тока (А) |
Назначение |
|
|
D/LOCK 2 |
Система двойной блокировки замков |
|||
|
STOP LAMP/ HORN |
Предохранитель стоп-сигнала, звуковой сигнал |
|||
|
HEAD HIGH L |
Фара дальнего света (левая) |
|||
|
HEAD HIGH R |
Фара дальнего света (правая) |
|||
|
резерв |
||||
|
резерв |
||||
|
Прикуриватель |
||||
|
7,5 A |
Аудиосистема |
|||
|
Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3 |
||||
|
7,5 A |
Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака |
|||
|
Защита различных электрических цепей |
||||
|
TR — LOCK |
20 A |
|||
|
питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация |
||||
|
головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла |
||||
|
SUN ROOF |
20 A |
Вентиляционный люк в крыше |
||
|
20 A |
Очиститель и омыватель ветрового стекла |
|||
|
резерв |
||||
|
P/WIND R |
30 A |
Выключатель стеклоподъемника (правый) |
||
|
P/WIND L |
30 A |
Выключатель стеклоподъемника (левый) |
||
|
7,5 A |
Охранная сигнализация |
|||
|
7.5 A |
Электрические обогреватели наружных зеркал Mazda |
|||
|
HEAD LOW R |
Фара ближнего света (правая), корректор фар |
|||
|
HEAD LOW L |
Фара ближнего света (левая) |
|||
|
Система подтек безопасности |
||||
|
Приборная панель, противоугонная система (иммобилайзер) |
||||
|
20 A |
Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS |
|||
|
20 A |
Очиститель и омыватель ветрового стекла |
|||
|
20 A |
Для защиты различных электрических цепей |
|||
|
Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3 |
||||
|
7,5 A |
||||
|
SEAT WARM |
20 A |
Подогреватели сидений |
||
|
D/LOCK 1 |
25 A |
Центральный электрический замок |
||
|
Кондиционер воздуха, блок управления отопителем |
||||
|
P/WIND L |
30 A |
Выключатель стеклоподъемника (левый) |
||
|
P/WIND R |
30 A |
Выключатель стеклоподъемника (правый) |
||
|
Фонари заднего хода |
||||
|
SUN ROOF |
7,5 A |
Вентиляционный люк в крыше |
||
|
7,5 A |
Задний габаритный фонарь (левый), передний габаритный фонарь (левый) |
|||
|
7,5 A |
Предохранитель подсветки панели управления |
|||
|
не используется |
||||
|
не используется |
||||
|
не используется |
||||
|
не используется |
|
Реле |
|
|
Местоположение |
Обозначение |
| Резерв | |
| Резерв | |
| Резерв | |
| Резерв | |
| Резерв | |
| Резерв (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Ближный свет фар (реле встроен в блок предохранителей) | |
| Блокировка перемещения селектора АКП (реле встроен в блок предохранителей) | |
| Первая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей) | |
| Вторая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей) | |
| Дальний свет фар (реле встроен в блок предохранителей) | |
| Габаритное освещение (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Центральный замок, блокировка замков (реле встроен в блок предохранителей) | |
| Центральный замок, разблокировка замков (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) |
Жгуты с проводами салонного блока предохранителей Всего на салонном блоке предохранителей — шесть шлейфов для подключения жгутов с проводами. Три с одной стороны и три с другой.
Теперь рассмотрим назначение жгутов и коннектеров подробнее.
J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)
* неиспользуемый
J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)
( ) модели с корректором фар
АТХ
*неиспользуемый
#модели с системой автоматического управления освещением
J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)
# 4SD
* неиспользуемый
J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)
# кондиционер с автоматическим управлением
* неиспользуемый
J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)
( ) модели с системой автоматического управления освещением
# кондиционер с автоматическим управлением
* неиспользуемый
J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)
# 4SD
* неиспользуемый
Технический отдел AGОб авторах
Дополнительно>Схема предохранителей мазда 3
Второй вариант защитных элементов в салоне
| № | Номинал | А | Защитная цепь |
| № 1 | R.SOCKET | А-15 | Для других цепей электрооборудования. |
| № 2 | WIPER | А-20 | Защищает стеклоомыватели. |
| № 3 | A/C | А-15 | Отвечает за климат-контроль. |
| № 4 | RADIO | А-15 | Защищает аудиосистему. |
| № 5 | R.WIPER | А-10 | Отвечает за работу задних дворников. |
| № 6 | ST/SG | А-7,5 | Отвечает за исправность бортового компьютера. |
| № 7 | — | — | Свободный. |
| № 8 | ROOM | А-10 | Отвечает за свет внутри салона и в багажнике. |
| № 9 | MIRR DEF | А-7,5 | Защищает обогрев зеркала. |
| № 10 | — | — | Свободный. |
| № 11 | DOOR LOCK | А-30 | Отвечает за работу замков дверей. |
| № 12 | TAIL | А-15 | Свободный |
| № 13 | — | — | Свободный |
| № 14 | ENGINE | А-10 | Отвечает за работу бортового компьютера и ABS. |
| № 15 | METER | А-10 | Отвечает за фары движения назад, повороты и приборную панель. |
| № 16 | P/WIND | А-20 | Защищает стеклоподъемники. |
| № 17 | P/WIND | А-30 | Защищает стеклоподъемники. |
