Блок предохранителей ВАЗ 2104 2105
Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)
Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.
| F1 | 10 | Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка) |
| F2 | 10 | Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла |
| F3 | 10 | Резервный |
| F4 | 10 | Резервный |
| F5 | 20 | Элемент обогрева заднего стекла и реле включения обогрева (контакты) |
| F6 | 10 | Прикуриватель. Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты) |
| F8 | 10 | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| F9 | 7.5 | Регулятор напряжения генератора (на автомобилях с генератором Г-222) |
| F10 | 10 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701) |
| F11 | 10 | Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова |
| F12 | 10 | Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете) |
| F13 | 10 | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| F14 | 10 | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света |
| F15 | 10 | Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика |
| F16 | 10 | Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете) |
| F17 | 10 | Левая фара (ближний свет) |

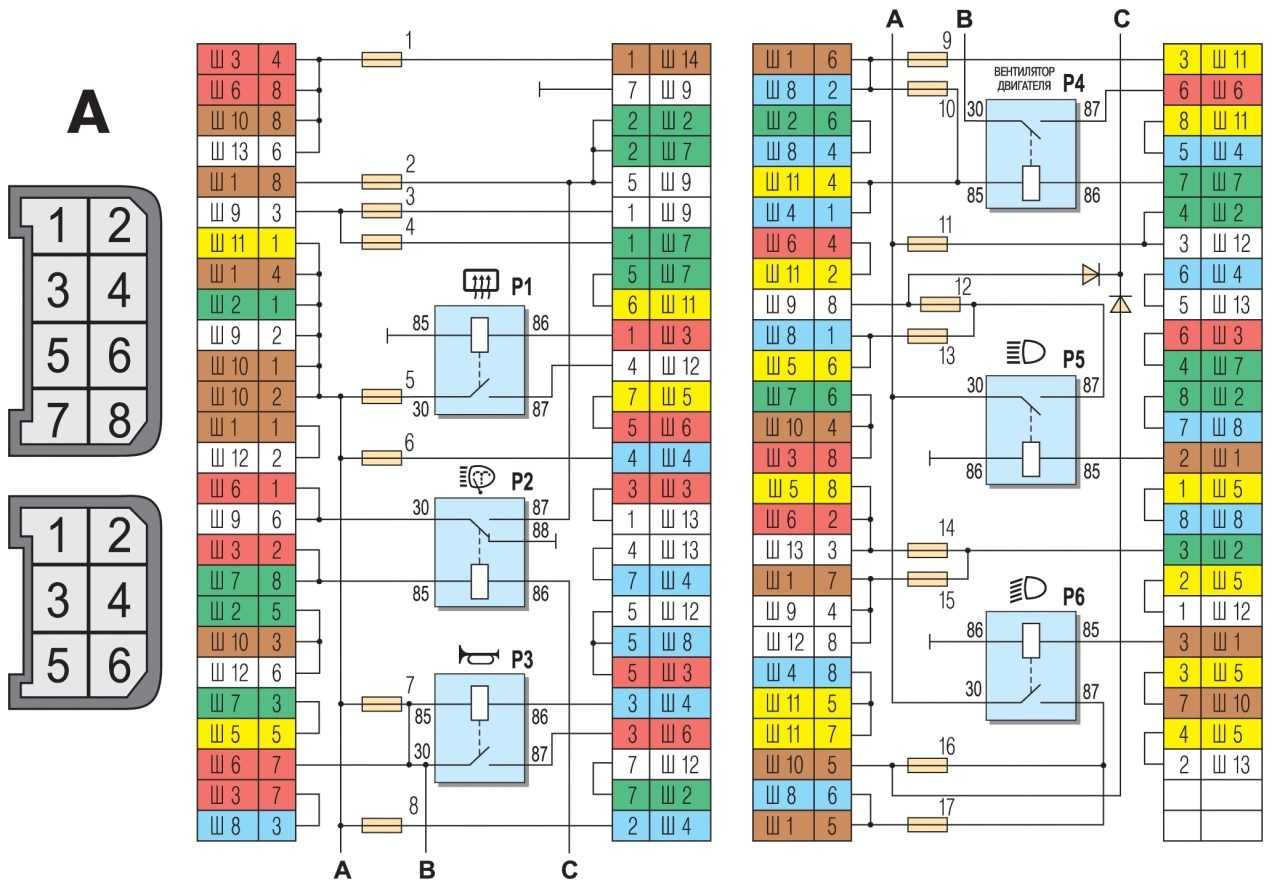

Схема соединений монтажного блока:
P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом
Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;
F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).
Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный
7,5А — Коричневый
Процесс снятия и замены
В процессе смены деталей БП нет ничего трудного, поэтому этот процесс мы описывать не будем. Зато мы расскажем вам, как произвести смену БП старого образца на устройство нового образца.
В первую очередь, отключите аккумуляторную батарею. Теперь откройте водительскую дверь и при помощи отвертки подденьте два фиксатора крепления декоративной обшивки салона. Отодвиньте ее в сторону и вы увидите блок. используя крестообразную отвертку открутите винты крепления БП. Делайте это аккуратно, чтобы в процессе не слетели провода с клемм.
Как только БП откручен, отведите его вниз. Но не тяните его сильно, чтобы не оборвать провода
Обратите внимание! Перемычки необходимо устанавливать на те провода, через которые с моторного отсека поступает напряжение. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь будет проходить напряжение, питающее несколько компонентов электрооборудования.
Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
Теперь вам нужно по очереди демонтировать каждый провод, начиная с первого предохранителя со старого БП, и смонтировать его на новый. ту операцию проделайте с каждый контактом, до самого последнего провода
Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно.
Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.
ту операцию проделайте с каждый контактом, до самого последнего провода. Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно.
Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.
На этом замена БП на устройство нового образца окончен. Как вы видите, в этом нет ничего трудного, но если вы не уверены в том, что все сделаете верно или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.
- Время от времени производите чистку посадочных гнезд. Как вы могли догадаться, функциональность устройств БП зависит не только от их работоспособности, но и от чистоты посадочного гнезда. Чем гнездо чище, тем сопротивление на этом участке проводки будет меньше, соответственно, нагрев элемента также будет оптимальным. Если контакты грязные, то устройство БП может греться и со временем расплавиться, что приведет к потере контакта.
- Обязательно следите за тем, какую деталь вы устанавливаете в блок. Несоответствие номиналов может спровоцировать необратимые последствия. Особенно это актуально, если гнездо под предохранитель не расчищено. Если производитель рекомендует устанавливать в блок детали с номиналом 10 ампер, то используйте только такие компоненты. Если вы решили не следовать этим советам от производителя авто, то как минимум это может обернуться поломкой определенных электрических приборов. Более того, возможно короткое замыкание и как следствие, пожар.
Заядлые автомобилисты знают, что предохранители могут отказать в любой момент, так как они часто перестают контактировать с пластинами, проводящими ток. Стандартная конструкция, где они установлены, перегревается при больших сопротивлениях, от этого контакт становится хуже, а затем вовсе теряется.
Часто от нагрева плавится пластмасса, и предохранитель выпадает из гнезда.
Установка нового комплекта деталей не всегда спасает. В таких случаях требуется замена блока предохранителей на ВАЗ-2106, так называемого черного ящика. Установив новую коробку, владелец «шестерки» на некоторое время забудет о проблемах с автомобильной электрикой.
Ремонт и смена предохранителей
Схема блока предохранителей поможет определить, что нужно приобрести. Заводские запасные части можно купить в специализированных магазинах по обслуживанию и торговле автозапчастями на ВАЗ. Схема проведения ремонта такая: первоначально устанавливают причину поломки и выясняют, что потребуется: замена элемента или всего модуля.
Когда срабатывает предохранитель, не следует торопиться: схема расположения элементов предохранительного модуля поможет выяснить, которую цепь защищает данный элемент. Позже нужно определить причину короткого замыкания, попытаться ее устранить. После починки, заизолировав провода, можно вставлять новый предохранитель.
Замена
элементов предохранительного модуля происходит таким образом.
Действия
Нюансы
Отключают аккумуляторную батарею
Приоткрывают дверцу водителя.
Отверткой поднимают два фиксатора крепежа декоративной салонной обивки.
После появления модуля крестообразной отверткой откручивают его крепеж.
Нужно следить за проводами, чтобы они не послетали с клемм.
После откручивания модуля его отводят к низу.
Это делают осторожно, чтоб не оборвались проводки.
Перемычки устанавливаются исключительно на проводки, подающие напряжение с моторного отсека.
Перемычка не подключается после предохранителя, потому что тогда через один элемент будет поступать напряжение на несколько деталей оборудования.
Схема установления перемычек такова.
3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
Затем поочередно снимают провод со старого модуля и монтируют на устанавливаемый.
Так поступают со всеми проводами.. Закончив, проводят проверку — правильно ли подключена схема
Для этого включают напряжение и вытаскивают предохранитель, который соответствует устройству. Проще всего включить свет фар, убрать соответствующий компонент предохранительного модуля. Когда фара не горит — подключение осуществлено верно. Аналогичным образом производится контроль каждого из предохранителей модуля
Закончив, проводят проверку — правильно ли подключена схема. Для этого включают напряжение и вытаскивают предохранитель, который соответствует устройству. Проще всего включить свет фар, убрать соответствующий компонент предохранительного модуля. Когда фара не горит — подключение осуществлено верно. Аналогичным образом производится контроль каждого из предохранителей модуля.
Ваз 2106, хоть и старичок на вторичном рынке, все же нашпигован электроникой по «самое не балуй». Там, где есть электричество, всегда возникает риск замыкания. Если в электроцепи напряжение увеличивается выше нормы, это может привести к «перегоранию» всех элементов цепи. Бывают случаи, когда автомобили сгорают из-за возникшего замыкания. Предохранители Ваз 2106 призваны к тому, чтобы избежать подобных неприятностей.
Принцип работы предохранителя прост. Как только в течение определенного количества времени напряжение превышает допустимое значение, предохранитель, отвечающих за проблемную цепь, перегорает. Цепь размыкается, угроза выхода из строя электроники ликвидируется. Можно сказать, что предохранитель мужественно берет основной удар на себя. Он жертвует самим собой, чтобы спасти более дорогостоящее оборудование.
Типы монтажных блоков
ВАЗ 2110 имеет 2 типа монтажных блоков:
- основной;
- дополнительный.
В первом содержится большинство предохранителей и реле цепи питания автомобиля. Во втором же расположились приборы, отвечающие за цепи питания мотора. Основной блок со временем пережил ряд преобразований и модернизаций — всего их было три. Основное отличие между которыми в количестве реле. Начиная с первых моделей и заканчивая сегодняшним днем, оно выросло с шести до восьми.
Монтажный блок нового образца
Область требовала обновления с каждой модификацией ВАЗ 2110. Нужно исправление некоторых недочетов конструкции, которые были заметны с самого начала. Предохранитель противотуманных фар не имел платы и болтался на жгуте из кабелей рядом с самим монтажным блоком.
Первое изменение компоновки основного монтажного блока произошло именно в связи с помещением в него предохранителя противотуманок, а также увеличением числа реле. В обновленной модификации последних не 6 или 7, а 8.
Особа вариативность новых модификаций блоков связана с наличием или отсутствием реле переднего света К1: в некоторых моделях присутствуют лишь ножки и перемычки, требующие обрезания при самостоятельной установке К1 или только ножки, без перемычек. В других современных блоках ставят и само реле.
Монтажный блок старого образца
Здесь находятся шесть реле и 20 предохранителей. Место его расположения такое же, как и у современных моделей. Со временем, добавилось еще одно реле, отвечающее за передний свет. В остальном же, его конструкция ничем принципиально не отличается от последующих.
Причина перегорания предохранителей
При возникновении короткого замыкания, сила тока повышается и может возникнуть возгорание, или выход из строя всего электрооборудования. От этого защищает плавкий предохранитель, у которого обозначения силы тока меньше, чем у самого устройства или у проводов – поэтому предохранитель может сплавиться.
Работа каждого предохранителя заключается в том, что при возникновении проблемы в цепи он перегорает.
Основными причинами перегорания являются:
- короткое замыкание;
- резкое возрастание силы тока в цепи;
- выход из строя какого-либо электроприбора;
- износ блока или брак при замене приборов;
- некачественный ремонт оборудования;
Монтажный блок предохранителей на ВАЗ 2107
Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.
На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока
- Управление обогревателем заднего стекла.
- Управление электроочистителями и двигателем омывателя фар (при их наличии).
- Управление звуковых сигналов (вместо реле установлена заглушка).
- Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
- Управление электролапами дальнего света фар.
- Управление электролампами ближнего света.
Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.
| № | Что защищает | Номинальный ток |
|---|---|---|
| 1 | Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла. | 10 |
| 2 | Защита дворников лобового стекла. | 10 |
| 3 | В резерве | |
| 4 | В резерве | |
| 5 | Электронагреватель заднего стекла. | 20 |
| 6 | Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели. | 10 |
| 7 | Предохранитель вентилятора системы охлаждения и сигнала. | 20 |
| 8 | Цепи управления поворотников в режиме «аварийки». | 10 |
| 9 | Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ. | 10 |
| 10 | Контрольные лампы приборной панели. | 10 |
| 11 | Цепи включения ламп «стопов». | 10 |
| 12 | Цепи правой фары дальнего света. | 10 |
| 13 | Защита левой фары дальнего света и контрольной лампы. | 10 |
| 14 | Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека. | 10 |
| 15 | Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка. | 10 |
| 16 | Правая лампа ближнего света фар. | 10 |
| 17 | Левая лампа ближнего света фар. | 10 |
Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:
Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.
Схема расположения элементов монтажного блока старого образца имеет следующий вид:
Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.
Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.
https://youtube.com/watch?v=O12Xn1N2qOU
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Схема зажигания ВАЗ 2106
Схема зажигания ВАЗ 2106 включает распределитель зажигания, катушку, свечи, замок и проводы низкого и высокого напряжения. Схема подключения ВАЗ 2106 этой системы автомобиля представлена на фото.
- До 1980 г. машины данной марки комплектовались распределителем Р-125Б. Он устанавливался совместно с карбюраторами типа 2103. Данный распределитель имел механический октан-корректор, с помощью которого можно было несколько изменять угол опережения зажигания, однако, в то же время, отсутствовал специальный вакуумный регулятор. После 1980 года, когда двигатели комплектовались карбюраторами 2107-1107010-20 («Озон»), стали использовать распределитель 30.3706, который имел вакуумный регулятор опережения зажигания.
- Применяемая катушка относилась к типу Б117-А. Присутствовал разомкнутый магнитопровод. Устройство маслонаполненное, герметизированное.
- Использовались свечи типа А17ДВ или подобные им, но зарубежного производства.
- Автомобили оснащались замком ВК347, который имел противоугонное устройство. Он работает следующим образом: когда ключ вынимается (из положения III «Стоянка»), из корпуса выключателя особым образом выдвигается запорный стержень. Он входит в паз вала руля и, таким образом, происходит блокировка вала.
Рекомендуется постоянно возить с собой, если вы хозяин автомобиля 2106, конденсатор распределителя зажигания и катушку зажигания. Вероятность их выхода из строя достаточно велика, заменить или отремонтировать их с помощью каких-то других устройств — невозможно.
Если повредить катушку или конденсатор, двигатель запустить будет невозможно, а вот заменить вышедшие из строя приборы весьма просто. Например, замок зажигания (представлено на видео). Если возникнет крайняя необходимость, их можно заменить подобными устройствами с других моделей автомобилей.
Как поменять блок предохранителей на ваз 2101
Новый блок предохранителей
- Прежде всего, необходимо отсоединить провод от «минусовой» клеммы аккумулятора.
- Затем необходимо подготовить 4 перемычки.
- Перемычки устанавливаем на новом блоке, замыкая предохранители в таком порядке: 3-4, 5-6, 7-8, 9-10.
- Далее ключом R8 отвинчиваем гайки крепления блока.
- Затем блок снимаем с установочного места, но провода не отсоединяем.
- Далее последовательно, в установленном порядке, переподсоединяем провода со старого блока на новый блок предохранителей.
- Подсоединив провод «минусовой» клеммы проверяем работоспособность электрических устройств и агрегатов цепи.
- Если все работает, устанавливаем блок предохранителей на штатное место и закрепляем его.
Предоставленное видео, в наглядной форме, поможет вам лучше понять расположение и устройство блока предохранителей.
Конструкция электронного зажигания
Чтобы поставить бесконтактную систему на «классику» ВАЗ 2107 с карбюратором, желательно изучить, как она устроена. Это поможет вам правильно собрать схему и успешно запустить её в работу. БСЗ для старых карбюраторных моделей Жигулей состоит из таких элементов:
- трамблёр, он же — распределитель системы зажигания;
- высоковольтная катушка новой конструкции (отличается от старой, работающей с механическими контактами);
- коммутатор, отвечающий за управление системой;
- высоковольтные и обычные провода с разъёмами и клеммами, соединяющие перечисленные элементы;
- свечи зажигания.
Элементы системы электронного зажигания ВАЗ 2107
В новой высоковольтной катушке предусмотрено 2 обмотки. Первичная изготовлена из проводника большого сечения и подключена к электрической сети автомобиля через реле замка зажигания. Вторичная обмотка намотана большим количеством витков тонкой проволоки и присоединена высоковольтным проводом к трамблёру, состоящему из следующих частей:
- корпус с установленным по центру валом;
- на конце вала закреплён подвижный контакт (так называемый бегунок);
- сверху на корпус надевается крышка, куда подключены высоковольтные провода большого сечения, идущие к свечам зажигания;
- на валу имеется выступ (кулачок), напротив которого стоит датчик Холла;
- сбоку прикреплена вакуумная диафрагма, обеспечивающая опережение зажигания.
Коммутатор соединяется проводниками малого сечения с распределителем и катушкой, его задача — управлять своевременной подачей искры на свечи.
Схема соединений элементов бесконтактной системы
