Предохранители и реле камаз 65115 с описанием и схемами блоков

Более серьёзные неполадки электросистемы

Электросхема КамАЗ 65115 Евро 3 может предусматривать и другие, более серьёзные неполадки, выявить и устранить которые может оказаться значительно сложнее.

Неполадки Что делать
В случае неработоспособности того или иного устройства, в первую очередь следует выполнить проверку соответствующего предохранителя. Элемент может выйти из строя по причине обычного износа или вследствие скачков напряжении в электросистеме автомобиля. Если замена предохранителя выполнялась недавно, следует убедиться в отсутствии перепадов.
Отдельный элемент электрооборудования также может выйти из строя. Например, если диагностика неработающих отопителя или фар не выявляет повреждений или коротких замыканий в соответствующих электроцепях, причины могут крыться в поломке самой печки или перегорании одной из лампочек. Такие проблемы случаются достаточно редко, но и к ним следует быть готовым.
Отсутствие работоспособности сразу всего электрооборудования. Это может свидетельствовать о полной разрядке аккумулятора или недостаточном уровне залитого в него электролита. В подобной ситуации следует проверить уровень заряда и количество жидкости в банках.

Еще одной реальной неполадкой электросистемы является полная или частичная неработоспособность генератора. Учитывая, что этот компонент обеспечивает функционирование всех электроагрегатов, когда грузовик или самосвал движется, его неисправность можно заметить незамедлительно. Недостаток напряжения в электросети может быть связан с слабым натяжением ремня — в таком случае для решения проблемы бывает достаточно простой его подтяжки. В случае же более серьёзных неприятностей, таких как износ или поломка тех или иных компонентов устройства, требуется демонтаж и полноценный ремонт генераторного узла.

Реле дворников камаз 5320

Реле и предохранители на автомобиле КамАЗ, укомплектованном двигателем с электронной системой управления, установлены за крышкой панели приборов (см. рис. Установка блока предохранителей и реле ).

Предохранитель F5 установлен на панели передка кабины (см. рис. Предохранитель F5 ).

Установка блока предохранителей и реле 1 — установка реле за панелью выключателей; 2 — установка реле за крышкой отсека панели приборов; 3 — реле стеклоочистителя; 4 — реле прерыватель указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, ЭФУ, останов двигателя)

Предохранитель F5 1 — кабель осушителя; 2 — провод «Предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «АКБ — предохранитель»; 8 — провод «Стартер — предохранитель»

Установка реле за панелью выключателей 1 — реле ЭФУ; 2 — реле обмотки возбуждения генератора; 3 — реле муфты привода вентилятора; 4, 5, 6, 7, 8 — см. в Таблице применяемых реле

Таблица применяемых реле

Для двигателей КАМАЗ с электронной системой управления подачей топлива

Реле блокировки стартера

Реле стояночного тормоза

Установка реле за крышкой отсека панели приборов 1 — реле дополнительных фар; 2 — реле габаритных огней; 3 -реле противотуманных фар; 4 — реле задних противотуманных фар; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле выключателя; 8 — реле выключателя «+» АКБ; 9 — реле сигналов торможения; 10 — реле заднего хода; 11 — реле звуковых сигналов

Предохранители, расположенные в блоке предохранителей (см. рис. Установка блока предохранителей и реле за панелью приборов ):

Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.

Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.

Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.

Питание насоса осуществляется через предохранитель на силу тока 10А.

Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.

Напряжение на моторедуктор подается через реле электродвигателей отопителя, поэтому стеклоочиститель можно включить при включенном в положение «1» выключателе приборов и стартера.

Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.

При включении переключателя омывателя через электродвигатель насоса проходит ток.

“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.

Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.

Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.

При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.

Порядок работы стеклоочистителя следующий:

— при установлении выключателя приборов и стартера в положение «1» срабатывает реле электродвигателей отопителя, так как на его обмотку с вывода КЗ выключателя приборов и стартера через предохранитель на силу тока 7,5 А подается напряжение;

— при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;

— при положении «1» переключателя стеклоочистителя напряжение с его вывода 110А подается на вывод 111 и далее на одну из плюсовых щеток моторедуктора (на рисунке верхняя). При этом через электродвигатель начинает протекать ток, так как его минусовая щетка (на рисунке нижняя) постоянно соединена с корпусом автомобиля; электродвигатель через редуктор и привод обеспечивает возвратно-поступательное движение щеток с определенной частотой;

Камаз 65115 Евро 3 / 4 предохранители и реле

Самосвал Камаз 65115 выпускался с 1995 года с различными двигателями класса Евро 3, Евро 4. В данной статье вы найдете описание предохранителей и реле Камаз 65115 класса Евро 3 и Евро 4, а так же для всех схожих моделей Камаз 4318, 5320, 65117, 6520 и т. д. по уровню выбросов, со схемами блоков, местами их расположения и фотографиями.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Общая схема расположения блоков

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,1,0,0 —>

  1. Блок реле за панелью выключателей
  2. Блок предохранителей (F2, F3, F4, F6)
  3. Второй блок реле
  4. Предохранитель F1
  5. Реле стартера
  6. Реле сигнализатора
  7. Реле стеклоочистителя
  8. Реле — прерыватель указателей поворота.

Назначение предохранителей и реле КАМАЗ Евро-3, Евро -4

Расположение предохранителей и реле

1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.

Реле за панелью выключателей

1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя

Таблица применяемых реле

Поз. Для двигателей Cummins Для двигателей КАМАЗ
1 Реле АБС
2 Реле блокировки стартера Реле АБС
3 Реле торможения
4 Реле сцепления Реле вспомогательного тормоза

Камаз 65115 Евро 3 / 4 предохранители и реле

Самосвал Камаз 65115 выпускался с 1995 года с различными двигателями класса Евро 3, Евро 4. В данной статье вы найдете описание предохранителей и реле Камаз 65115 класса Евро 3 и Евро 4, а так же для всех схожих моделей Камаз 4318, 5320, 65117, 6520 и т. д. по уровню выбросов, со схемами блоков, местами их расположения и фотографиями.

Общая схема расположения блоков

p, blockquote 7,0,1,0,0 —>

  1. Блок реле за панелью выключателей
  2. Блок предохранителей (F2, F3, F4, F6)
  3. Второй блок реле
  4. Предохранитель F1
  5. Реле стартера
  6. Реле сигнализатора
  7. Реле стеклоочистителя
  8. Реле — прерыватель указателей поворота.

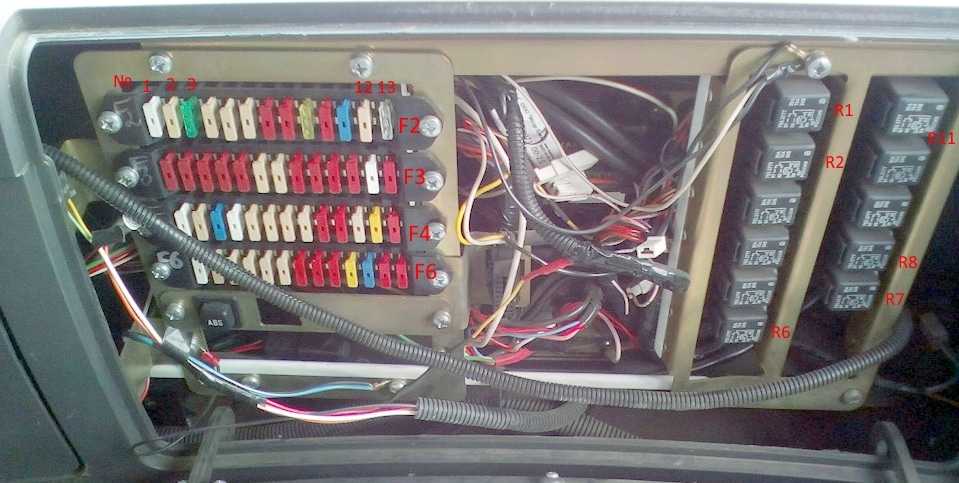

Блок Фото

предохранителей — схема

Общее обозначение

ряд F2

1 Ближний
2 Резерв свет правый, корректор
3 Ближний левый свет
4 Задний противотуманный фонарь
5 Дальний правый свет, контрольная лампа дальнего света
6 свет Дальний левый
7 Резерв
8 Габарит правый, приборов подсветка
9 Габарит левый
10 Противотуманные фары
11 переключатель Центральный света, прожектор
12 Маяки
13 Спальное подкапотная, место лампа, фонари автопоезда

ряд F3

1 колес Блокировка, радиоприёмник
2 Сигнализатор утечки газа (на автомобилях газовых)
3 Коробка отбора мощности, дневные огни ходовые, лебедка
4 Электромагнитная муфта охлаждения фонари, двигателя заднего хода
5 Обмотка реле массы выключателя
6 Зуммер (звуковой сигнал), обмотка сигналов реле торможения
7 Обмотка возбуждения генератора, шин подкачка
8 Плафоны, подсветка вещевого ящика, комбинации питание приборов
9 Розетка светильника подвесного, отопителя электродвигатели
10 Звуковые сигналы, В«+В» розетки прицепа, торможения сигналы
11 Вентилятор обдува водителя
12 Резерв
13 зеркал Обогрев, подогрев сидений

ряд F4

1 Резерв
2 спидометр Электронный, электронный тахометр
3 АБС тягача
4 прицепа АБС
5 Приборы, электронный спидометр, электронный АБС
6 тахометр тягача, реле (клапан) моторного АБС
7 тормоза прицепа
8 Датчик уровня газа (на автомобилях газовых)
9 Питание стеклоочистителя
10 Питание блока управления системы двигателем
11 Электро факельное устройство
12 Резерв
13 Резерв

ряд F6 (для двигателей КАМАЗ)

1 управления Блок двигателем
2 Блок управления двигателем
3 диагностики Разъем
Реле торможения
4 Контрольные лампы
5 лампы Контрольные
6 Блок управления пневмо подвеской
7 мочевины Насос
8 Насос мочевины
Датчик NOх
9 Резерв
10 Резерв
11 Блок управления АКПП
12 Сигнал ретардером торможения
13 Блок управления АКПП

ряд F6 (двигателей для CUMMINS)

1 Блок управления двигателем
2 управления Блок двигателем
3 Разъем диагностики
4 Резерв
5 управления Блок пневмо подвеской
6 Блок управления подвеской пневмо
7 Насос дозирующий
8 Реле линий мочевины подогрева
Насос дозирующий
9 Резерв
10 Датчик Блок
11 NOх управления АКПП
12 АКПП, сигнал ретардером торможения
13 Блок управления АКПП

Особенности электрооборудования

Теперь перейдем к описанию электрической схемы КАМАЗ.

Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:

  1. Запуска силового агрегата.
  2. Поворотные фонари, а также световая аварийная сигналка.
  3. Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
  4. Освещение салона транспортного средства.
  5. Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
  6. Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
  7. Противоугонная система автомобиля, если она установлена.
  8. Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
  9. Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
  10. Аудиосистема, если автомобиль оборудован ею.

Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электроцепи возможна при исправных:

  1. Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
  2. Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

Источники

  • https://NomadCar.ru/kamaz/65115-shema.html
  • https://overs-energy.ru/shema-podklyucheniya-gabaritov-kamaz-65115/
  • https://novoname.ru/tsvetnyye-skhemy-elektrooborudovaniya-kamaz-65115-yevro-3-yevro-4/
  • https://zsm-miass.ru/avtobrendy/kamaz-65115-shema.html
  • https://SpecTorg.su/avtobrendy/shema-elektrooborudovaniya-kamaz-65115.html
  • https://BashGazCrimea.ru/avtobrendy/elektroshema-kamaz-65115-evro-3.html
  • https://avtozam.com/kamaz/6511-6520-5510-5511-elektrosistema/

Неисправности электросхемы.

В процессе эксплуатации возможны некоторые неисправности. Самая распространённая, для всех автомобилей, это когда сигнальные лампы сигналов торможения не горят. В этом случае надо проверить горят лампы при постановке на стояночный тормоз или нет.

Если лампы горят то неисправен датчик или оборван провод от него до реле. Для проверки необходимо отключить провод от датчика и соединить его с массой автомобиля. Если сигнальные лампы загорят, то неисправен датчик. В противном случае имеется обрыв в проводе. В случае если лампы не горят, при постановке на стояночный тормоз, то необходимо проверить исправность предохранителя, сигнальных ламп и реле. Неисправные элементы необходимо заменить.

Причиной неисправности так же может быть обрыв провода соединяющего реле с сигнальными лампами. Если сигнальные лампы горят при нажатии на педаль тормоза, но не горят при постановке на стояночный тормоз, то необходимо проверить исправность датчика, соединительного провода и диода. Начать лучше с проверки диода, который находится на плате сигнальных ламп панели приборов, около контрольной лапы стояночного тормоза. Если при постановке на стояночный тормоз на диоде появляется минус, то датчик и соединительный провод исправны. В противном случае надо отключить провод от датчика и соединить его с массой автомобиля. Если минус на диоде не появится, то необходимо устранить обрыв в проводе, если появится сменить датчик.

Ещё одна неисправность, когда сигнальные лампы горят постоянно. В отличие от описанных ранее, это характерно только для стоп сигнала КамАЗа. Причин может быть несколько. Первая это замыкание плюсового провода на провод сигнальных ламп, в практике встречается, если проводка была оплавлена в процессе замыкания плюсового провода на массу автомобиля. Вторая причина это залипание контактов реле сигнальных ламп.

Для проверки достаточно вынуть и поставить обратно в гнездо это реле. При исправности реле будет слышен характерный щелчок. Неисправное реле необходимо заменить.

Блок реле предохранителей КАМАЗ 5490, 65206 65207

Можно применять некачественное топливо, причем использовать любую его разновидность.
Электрическая схема системы контрольно-измерительных приборов: 1 — указатель уровня топлива; 2 — датчик указателя уровня топлива; 3 — предохранитель Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа.
При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой. Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. Натяжение ремней привода генератора и водяного насоса : — отклонив генератор вверх, обеспечьте номинальное натяжение ремней, затяните болт регулировочный , болт крепления планки генератора и гайки болтов крепления передней и задней лап генератора.
Световые индикаторы и звуковая сигнализация Мигающая индикация указателей обеспечивается аварийным реле-прерывателем. Не подсоединяйте и не отсоединяйте штепсельные разъемы и плюсовой вывод генератора при работающем двигателе и включенных аккумуляторных батареях, а также не пускайте двигатель при отсоединенном плюсовом проводе генератора.
Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. На вкладыше к Руководству приведены принципиальная схема электрооборудования автомобиля, перечень элементов схем с указанием маркировки типа этих элементов от основных поставщиков. Функциональная схема световой и звуковой сигализации тормозной системы.

К нему относятся: Фары ближнего и дальнего света; Освещение номерного знака; Противотуманные фонари; Фара, которая освещает пространство под кузовом. Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Электроэнергию вырабатывает генераторная установка.

На схемах рядом с условным изображением элементов электрооборудования приведены номера присоединяемых электропроводов, буквами обозначен их цвет: Б — белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами. Возможные неисправности проводки Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники. В системе применяется реверсивный электродвигатель МЭ

Электростартер управляется через реле, при помощи выключателя приборов. Электросхема блока освещения Внутреннее и наружное освещение предназначены для эксплуатации автомобиля в условиях плохой видимости и темное время суток. Функциональная схема световой и звуковой сигализации тормозной системы. Звуковая сигнализация предназначена для оповещения о нормальной работе агрегатов. Несмотря на прекращение производства, устройство активно применяется в строительстве, так как до сих пор актуально по своим параметрам.
Электрооборудование КАМАЗ. Схемы эектрооборудования.ТОэлектрооборудования автомобиля КАМАЗ

Диагностика неисправностей

В случае сбоев и неполадок в работе электрической цепи автомобиля самостоятельная диагностика может выполняться несколькими различными способами, для реализации которых также пригодится схема электропроводки КамАЗ. В частности, простейшие виды тестирования могут включать в себя проверку наличия напряжения на том или ином участке цепи с применением мультиметра или другого индикатора. В целом же диагностика неполадок в работе электроцепи предусматривает определённую последовательность действий.

В первую очередь, один из контактов контрольной лампы или тестера подключают к отрицательной клеммы аккумулятора, второй — к соединению проверяемого участка цепи. При этом рекомендуется стараться выполнить подключение как можно ближе к аккумулятору или расположенному рядом предохранителю. Появление значения напряжения на экране мультиметра или включение лампочки-индикатора означает нормальную работоспособность тестируемого участка, то есть правильность подключения всех элементов и отсутствие необходимости выполнять ремонт

При этом следует принимать во внимание тот факт, что напряжение в отдельных цепях сохраняется только при определённом положении ключа зажигания в замке

Аналогично выполняют проверку остальных участков электроцепи. Выявление точки, где напряжение отсутствует, чаще всего означает, что источник неполадок расположен между ней и последним исправным участком системы. Проблемы с электропроводкой на автомобилях КамАЗ 65115 Евро 2 и других моделей и модификаций чаще всего бывают вызваны нарушением контакта.

Кроме того, можно попытаться самостоятельно определить наличие короткого замыкания. Удалив из цепи соответствующий предохранитель, к освободившимся клеммам одним щупом подключают вольтметр. Предварительно убедившись, что все компоненты диагностируемой цепи обесточены и отключены, шевелят подключённый провод

Электросхема световой оповестительной сигнализации

Эта система управляет задними стопами и указателями поворотов. Она служит для оповещения других участников движения о маневрах, которые совершает грузовик. Общая схема этой системы представлена на рисунке ниже:

Цифрами на схеме обозначены:

  1. фонарь левый;
  2. фонарь правый;
  3. реле указателей поворота и аварийной сигнализации;
  4. предохранитель ПР 119 (6 А);
  5. переключатель света;
  6. предохранитель 13.3722 (7,5 А);
  7. предохранитель ПР 310 (10 А);
  8. выключатель аварийной световой сигнализации;
  9. указатель поворота правый
  10. указатель поворота левый;
  11. фонарь задний левый
  12. фонарь задний правый;
  13. выключатель сигналов торможения;
  14. выключатель электромагнитного клапана прицепа;
  15. реле сигналов торможения;
  16. сигнал звуковой (зуммер);
  17. 18, 19 — выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов;
  1. выключатель сигнализатора стояночной тормозной системы;
  2. реле-прерыватель сигнализатора включения стояночной тормозной системы;
  3. выключатель света заднего хода;
  4. фонарь заднего хода;
  5. розетка прицепа 24 В;
  6. выключатель сигнализатора блокировки межосевого дифференциала;
  7. 27, 28 — блоки сигнализаторов;
  1. выключатель сигнализатора засоренности масляного фильтра;

I. к выключателю приборов и стартера;

II. к указателю температуры охлаждающей жидкости;

III. к тахометру;

IV. к спидометру.

  • Система аварийной световой сигнализации;
  • Указателей торможения (стопов);
  • Указателей поворота
  • Контрольные лампы включения указателей поворота автомобиля и прицепа;
  • Контрольные лампы блокировки межосевого дифференциала,
  • Стояночной тормозной системы;
  • Падения давления воздуха в контурах пневмопривода тормозных механизмов;
  • Блоки контрольных ламп,

Кроме этого в систему входят разнообразные переключатели и реле.

Краткие пояснения к схеме. Под цифрой 8 скрывается всем хорошо известная «аварийка». То есть этот выключатель включает сразу все указатели поворотов.

Сами поворотники, в штатном режиме, включаются комбинированным переключателем света, помеченным на схеме цифрой 5. Их прерывистое свечение обеспечивает специальное реле (3).

Саму работу указателей поворотов водитель наблюдает благодаря сигнальным лампам (26), при этом машина и прицеп имеют разные сигнальные лампы.

Сигнал о торможении на стопы поступает от пневмоэлектрического датчика (13). Сигнал от него идёт через промежуточное реле (15), а потом уже на лампы стопов

Обращаю ваше внимание на то, что цепь стопов включена через амперметр, и не связана выключателем приборов и стартера. Это сделано для того, чтобы стопы загорались даже тогда, когда зажигание выключено

Необходимо знать, что сигнализация торможения включается даже тогда, когда включается стояночный тормоз — ручник. За включение стопов, при включении ручника, отвечает датчик, помеченный на схеме цифрой 20. При включении стояночного тормоза стопы горят прерывистым светом. Такую работу обеспечивает реле-прерыватель (21).

Предохранитель под капотом

Блок силовых предохранителей может быть установлен на панели передка кабины.

p, blockquote 26,0,0,0,0 —>

Схема

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Обозначение

p, blockquote 29,0,0,0,0 —>

  1. к блоку предохранителей F4
  2. предохранитель F5
  3. перемычка
  4. провод «Генератор — предохранитель»
  5. провод «Аккумуляторная батарея — предохранитель»
  6. провод предохранителей
  7. к блоку предохранителей F1
  8. провод предохранителей.

p, blockquote 30,0,0,0,0 —> p, blockquote 31,0,0,0,1 —>

Есть чем дополнить материал? Пишите всё в комментарии.

Источник статьи: http://vsepredohraniteli.ru/other/kamaz-65115-evro-3-4.html

Возможные неисправности проводки

Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.

Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:

  1. Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
  2. Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
  3. Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.
  4. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
  5. Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его. При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
  6. Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.

Предохранитель F5

Предохранитель F5 установлен на панели передка кабины.

Предохранитель F5 1 — К блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей

Источник статьи: http://uzst.ru/poleznaya-informaciya/rukovodstvo-po-ekspluatacii-avtomobilej-kamaz/vozmozhnye-neispravnosti-agregatov-i-sistem-avtomobilya-samopomoshh/predohraniteli-i-rele/predohraniteli-i-rele-na-a-m-s-dvigatelyami-klassa-evro-4

Запуск двигателя

Мотор автомобиля КамАЗ запускается электрическим стартером. Электрическая схема КамАЗ 43118 предполагает дистанционное управление стартером. Оно осуществляется при помощи поворота ключа в замке зажигания, расположенном на передней панели автомобиля.

Напряжение питания электростартера составляет 24 вольта. Стартер оснащен втягивающим реле, необходимым для введения шестерни привода в зацепление с маховиком двигателя и включения электродвигателя стартера. После запуска силовой установки шток втягивающего реле возвращается в обратном направлении при помощи силовой пружины.

Блок предохранителей (F2, F3, F4, F6)

1
2 Ближний свет правый, корректор
3 Ближний свет левый
4 Задний противотуманный фонарь
5 Дальний свет правый, контрольная лампа дальнего света
6 Дальний свет левый
7
8 Габарит правый, подсветка приборов
9 Габарит левый
10 Противотуманные фары
11 Центральный переключатель света, прожектор
12 Маяки
13 Спальное место, подкапотная лампа, фонариавтопоезда
1 Блокировка колес, радиоприёмник После выключателя приборов и стартера
2 Сигнализатор утечки газа (на газовых автомобилях)
3 Коробка отбора мощности, дневные ходовые огни, лебедка
4 Электромагнитная муфта охлаждения двигателя, фонари заднего хода
5 Обмотка реле выключателя массы
6 Зуммер (звуковой сигнал), обмотка реле сигналов торможения
7 Обмотка возбуждения генератора, подкачка шин
8 Плафоны, подсветка вещевого ящика, питание комбинации приборов До выключателя приборов и стартера
9 Розетка светильника подвесного, электродвигатели отопителя
10 Звуковые сигналы, «+» розетки прицепа, сигналы торможения
11 Вентилятор обдува водителя
12
13 Обогрев зеркал, подогрев сидений
1
2 Электронный спидометр, электронный тахометр До выключателя приборов и стартера
3 АБС тягача
4 АБС прицепа
5 Приборы, электронный спидометр, электронный тахометр
6 АБС тягача, реле (клапан) моторного тормоза После выключателя приборов и стартера
7 АБС прицепа
8 Датчик уровня газа (на газовых автомобилях)
9 Питание стеклоочистителя
10 Питание блока системы управления двигателем
11 Электрофакельное устройство
12   До выключателя приборов и стартера
13
Назначение Опция Примечание
1 Блок управления двигателем   До выключателя приборов и стартера
2 Блок управления двигателем   После выключателя приборов и стартера
3 Разъем диагностики   До выключателя Реле торможения приборов и стартера
Реле торможения
4 Контрольные лампы Не используется После выключателя приборов и стартера
5 Контрольные лампы Не используется До выключателя приборов и стартера
6 Блок управления пневмоподвеской Пневматическая подвеска* После выключателя приборов и стартера
7 Насос мочевины Система нейтрализации отработавших газов
8 Насос мочевины До выключателя приборов и стартера
Датчик NOх
9  —  —
10  —  —  —
11 Блок управления АКПП Автоматическая коробка передач* До выключателя приборов и стартера
12 Сигнал торможения ретардером Ретардер* После выключателя приборов и стартера
13 Блок управления АКПП Автоматическая коробка передач*

* При наличии.

Назначение Опция Примечание
1 Блок управления двигателем   До выключателя приборов и стартера
2 Блок управления двигателем   После выключателя приборов и стартера
3 Разъем диагностики   До выключателя приборов и стартера
4 Резерв   После выключателя приборов и стартера
5 Блок управления пневмоподвеской Пневматическая подвеска* До выключателя приборов и стартера
6 Блок управления пневмоподвеской Пневматическая подвеска* После выключателя приборов и стартера
7 Насос дозирующий Система нейтрализации Grundfos
8 Реле линий подогрева мочевины
Насос дозирующий Система нейтрализации Grundfos До выключателя приборов и стартера
9 Резерв
10 Датчик NOх   После выключателя приборов и стартера
11 Блок управления АКПП Автоматическая коробка передач* До выключателя приборов и стартера
12 АКПП, сигнал торможения ретардером Ретардер* После выключателя приборов и стартера
13 Блок управления АКПП Автоматическая коробка передач*

* При наличии.

Вернуться в раздел «Предохранители и реле на автомобилях Камаз» Перейти в руководство по эксплуатации автомобилей Камаз

Основная спецтехника

  • Автотопливозаправщики
  • Вакуумные автоцистерны
  • Вахтовые автобусы
  • Универсальные моторные подогреватели
  • Цементировочные агрегаты
  • Передвижные мастерские
  • Паропромысловые установки
  • Фургонная спецтехника

Прицепная спецтехника

  • Полуприцепы-цистерны
  • Прицепы цистерны
  • Бортовые полуприцепы
  • Полуприцепы тяжеловозы
  • Опоровозы
  • Полуприцепы-контейнеровозы
  • Агрегаты перевозки штанг
  • Вакуумные полуприцепы-цистерны

Какие элементы обеспечивают нормальную работу электроцепи

Электроцепь способна работать при наличии следующих исправных элементов:

  1. Батареи для аккумулятора. Устройство КамАЗ Евро 4 предполагает 2 батареи, которые имеют последовательное подключение. Подключение положительного вывода АКБ идет к стартеру, а отрицательный направляется к выключателю, проходя через кузов машины. Аккумуляторы обеспечивают эффективную работу зажигания в момент запуска мотора.
  2. Генератор. Аппарат отвечает за питание электрических приспособлений и девайсов. Кроме того, генераторный узел помогает заряжать АКБ.

Если планируется активная эксплуатация автомобиля КамАЗ Евро 4, целесообразно перед началом движения проверить техническое состояние вышеперечисленных технических узлов.

Схема внутреннего освещения

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
