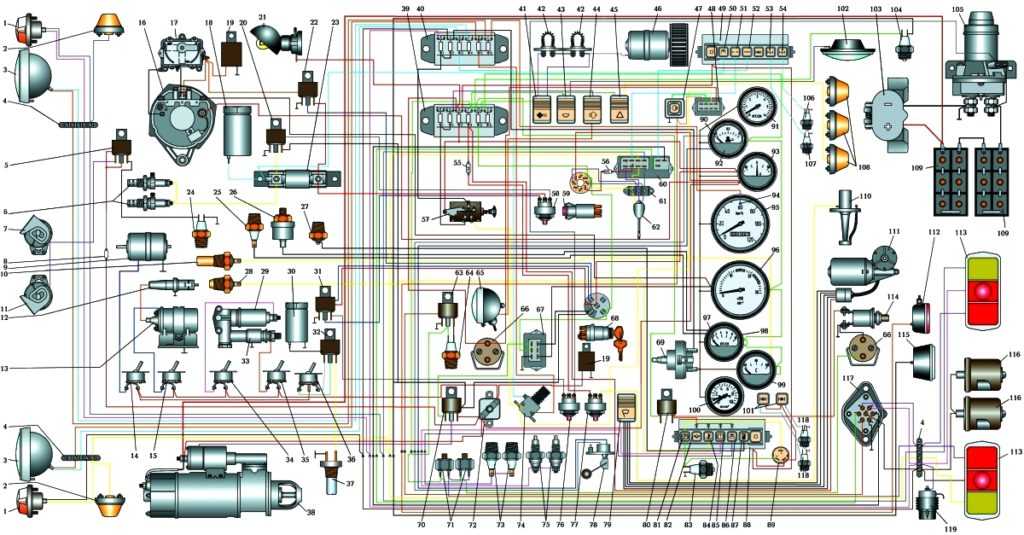

Цветная электросхема газ-3110 (31029, 31105, 3102) с описанием электрооборудования

Замена проводки


Проводка на Газель 406 двигатель с распиновкой клемм разъема ЭБУ Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.При этом разделяются два основных контура электрической цепи, в том числе:
    • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
    • плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

  • нижний обеспечивает защиту приборов освещения и укомплектован электропредохранителями с током срабатывания 8 и 16А;

Электрическая система подключения фар на Газели

  1. Звуковой сигнал.
  2. Обогрев салона.
  3. Сигналы поворота и аварийной сигнализации.
  4. Очиститель и омыватель стекла.
  5. Прочие дополнительно устанавливаемые опции.

Обозначения на реле монтажного блока Газели

Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели

Общая схема электрооборудования автомобиля

Какие провода используют на автомобилях и какие основные цепи тока?

Для соединения потребителей с источниками тока на автомобилях используют многожильные провода низкого напряжения марки ПIВА и ПIВАЭ (ГОСТ 9751-70) с полихлорвиниловой изоляцией и разноцветной окраской.

На рисунке 123 представлена схема электрооборудования автомобиля ГАЗ-53А, в соответствии с которой есть такие основные цепи тока.

Рис.123.

Схема электрооборудования автомобиля ГАЗ-53А:1 – фара; 2 – передний габаритный фонарь; 3 – боковой повторитель указателя поворотов; 4 – транзисторный коммутатор; 5 – катушка зажигания; 6 – прерыватель-распределитель: 7 – соединительная панель; 8 – подавительный резистор; 9 – свеча зажигания; 10 – генератор; 11 – реле-регулятор; 12 – датчик термометра; 13 – датчик сигнализатора аварийной температуры охлаждающей жидкости; 14 – датчик сигнализатора аварийного давления масла; 15 – дополнительные резисторы; 16 – подкапотная лампа; 17 – датчик манометра; 18 – включатель зажигания; 19 – переключатель электродвигателя стеклоочистителя; 20 – электродвигатель стеклоочистителя; 21 – электродвигатель отопителя; 22 – переключатель; 23 – лампы освещения приборов; 24 – указатель манометра; 25 – амперметр; 26 – лампа аварийного давления масла; 27 – контрольная лампа дальнего света фар; 28 – лампа сигнализатора аварийной температуры охлаждающей жидкости в двигателе; 29 – указатель уровня топлива; 30 – указатель термометра; 31 – контрольная лампа указателей поворота; 32 – предохранитель; 33 – плафон; 34 – выключатель плафона; 35 – переключатель датчиков уровня топлива; 36 – штепсельная розетка переносной лампы; 37 – датчик уровня топлива; 38 – датчик уровня топлива в дополнительном баке; 39 – прерыватель указателей попорота; 40 – выключатель стоп-сигнала; 41 – центральный переключатель света; 42 – аккумуляторная батарея; 43 – дополнительное реле стартера; 44 – кнопка сигнала; 45 – звуковой сигнал; 46 – стартер; 47 – соединитель проводов; 48 – ножной переключатель света; 49 – переключатель указателей поворота; 50 – штепсельная розетка прицепа; 51 – задний габаритный фонарь.

Цепь управления транзистором: положительная клемма батареи – зажим стартера – амперметр – зажим АМ включателя зажигания – зажим КЗ – зажим ВК-Б блока дополнительных резисторов – зажим К резисторов – зажим К катушки зажигания – безымянный зажим катушки зажигания – безымянный зажим транзисторного коммутатора – эмиттер – база транзистора – первичная обмотка импульсного трансформатора – зажим Р транзисторного коммутатора – зажим прерывателя-распределителя – контакты прерывателя – «масса» – отрицательная клемма батареи.

Цепь питания ламп фар: положительная клемма генератора – амперметр – зажим АМ включателя зажигания – предохранитель 20 А – зажим 1 центрального переключателя – зажим 4 центрального переключателя – ножной переключатель – передняя соединительная панель – зажим фары – нить накала лампы дальнего или ближнего света в зависимости от положения ножного переключателя света – корпус фары – «масса» – отрицательная клемма генератора.

Цепь питания ламп подфарников и задних фонарей: положительная клемма генератора – зажим амперметра – зажим АМ включателя зажигания – предохранитель 20 А – зажим 1 центрального переключателя – зажим 3 центрального переключателя – задняя соединительная панель – зажим подфарников – «масса» – отрицательная клемма генератора.

Цепь питания указателя давления масла: положительная клемма генератора – зажим амперметра – зажим АМ включателя зажигания – зажим ПР включателя зажигания – предохранитель 15А – указатель давления масла – датчик давления масла – «масса» – отрицательная клемма генератора.

***Проверьте свои знания и ответьте на контрольные вопросы по теме «Приборы освещения»

генератор, зажигание, зажим, клемма, лампа, переключатель, схема электрооборудования автомобиля

Блоки под капотом

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Назначение

Автомобилей с ABS (БПР-4)

  1. 60А Световая цепь и плюсовая цепь генератора
  2. 40А АБС
  3. 25А АБС
  4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

  1. 90А Световая цепь и плюсовая цепь генератора
  2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

Блок с реле

Схема

Обозначение

1 Главное реле
2 Реле электромагнитной муфты включения вентилятора системы охлаждения
3 Реле топливного насоса
4 Реле стартера

Электро щиток

Старого образца

схема

Расшифровка

651.3747 Реле стартера 651.3747
Б116.3705 Катушка зажигания Б116
1412-3733 Блок управления ЭПХХ 1412.3733
13.3734-01 Коммутатор транзисторный 13.3734-01
13.3702-01 Регулятор напряжения 13.3702-01
1902.3741 Клапан электромагнитный (1902.3741000)

Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

Схема

Назначение элементов

15 Реле 85.3747
16 Реле осушителя 90.3747-10
17 Реле 113.3747-10
19 Блок управления МИКАС 11СR

Схема блока предохранителей ГАЗель Next

Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.

Блок в салоне.

Предохранители Мощность, А Что защищает
Предохранители левого ряда
F1 7,5 Дневные ходовые огни
F2 5 Задние противотуманки
F3 7,5 10 Указатели поворота
F4 7,5 Комбинация приборов, датчик скорости, пульт отопителя
F5 5 Система управления двигателем (дизель)
F5 15 Система управления двигателем (бензиновый мотор)
F6 5 АБС
F7 20 Прикуриватель, розетка (авто с платформой, автобус)
F7 20 Прикуриватель, розетка второго ряда сидений (авто с цельнометаллическим кузовом)
F8 15 Аварийка (автомобиль с платформой, автобус)
F8 15 Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)
F9 15 Модуль управления светотехникой, подсветка
F10 10 Внутреннее освещение
F11 15 Центральный замок, магнитола (автомобиль с платформой)
F11 15 Магнитола, громкоговорящее устройство
F11 10 Аварийка (автомобиль с цельнометаллическим кузовом)
F12 5 Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф
Предохранители правого ряда
F1 20 Стеклоочиститель, стеклоомыватель
F2 10 Модуль управления светотехникой
F3 5 Электропривод зеркал
F4 25 Стеклоподъемники
F5 10 Обогрев зеркал
F6 10 Обогрев сиденья водителя
F7 15 Дополнительный отопитель
F8 Резерв
F9 10 Блокируемый дифференциал
F10 15 Розетка второго ряда сидений (авто платформой и дизельным двигателем)
F10 20 Розетка второго ряда сидений, звуковые сигналы (авто с платформой и бензиновым двигателем)
F10 20 Звуковые сигналы (авто с цельнометаллическим кузовом)
F10 10 Электропривод двери, плафон освещения двери (автобус)
F11 Резерв
F12 10 Розетка, магнитола (авто с цельнометаллическим кузовом)
F12 Резерв (авто с платформой)
К1 Реле стеклоочистителя
К2 Реле отопителя
К3 Реле разгрузки замка
К4 Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус)
К5 Реле догревателя (автомобиль с дизельным двигателем)
К6 Реле блокировки дифференциала
К7 Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем)
К8 Реле разгрузки замка (автомобиль с цельнометаллическим кузовом)

Блок под капотом.

Предохранители Мощность, А Что защищает
F1 15 Реле противотуманок
F2 10 Сигналы торможения
F3 Резерв
F3 20 Реле звуковых сигналов (автобус)
F4 25 Реле подогревателя топлива (дизель)
F4 20 Главное реле (авто с бензиновым мотором)
F5 25 Догреватель охлаждающей жидкости (дизель)
F5 5 Блок управления двигателем (бензин)
F6 Резерв (дизель)
F6 15 Топливный насос (бензин)
F6 25 Выключатель стартера и приборов (автобус)
F7 25 АБС
F8 25 Вентилятор кондиционера
F8 20 Независимый отопитель (автобус)
F9 10 Левый ближний свет
F10 10 Правый ближний свет
F11 10 Левый дальний свет
F12 10 Правый дальний свет
F13 10 Левые габариты
F14 10 Правые габариты
F15 10 Задний ход
F16 10 Компрессор кондиционера
F17 40 Отопитель
F18 40 АБС
F19 40 Выключатель приборов и стартера (зажигания)
К1 Реле компрессора кондиционера
К2 Реле блокировки стартера (дизель) Реле муфты вентилятора (бензин)
К3 Реле топливного насоса (бензин)
К4 Реле ПТФ
К5 Дальний
К6 Ближний
К7 Реле вентилятора кондиционера
К8 Реле укладки щеток стеклоочистителя
К9 Реле подогревателя топлива (автомобиль с дизельным двигателем)

Бензиновый мотор.

Предохранители Мощность, А Что защищает
1 90 Общая плюсовая цепь автомобиля
2 60 Резерв
Предохранители Мощность, А Что защищает
1 125 Предпусковой подогреватель воздуха
2 90 Общая плюсовая цепь автомобиля
3 40 Резерв
4 30 Система управления двигателем

Реле и предохранитель бензонасоса

Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.

Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.

Предохранитель прикуривателя

У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2021 и модернизаций 2021, 2021 и 2021 годов.

Блок в салоне

Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой.

Вариант 1

Схема

Описание предохранителей

  1. 16А холодильник
  2. 16А (+) от замка для ABS тормозов
  3. 16А осушителя воздуха, нагревателей
  4. 16А (+) от генератора для ABS тормозов
  5. 16А от генератора для электроники двигателя
  6. 8А повороты
  7. 8А фонари
  8. 8А сигналов торможения тягача
  9. 8А (+) с реле сигналов торможения
  10. 8А фонаря заднего хода
  11. 8А сигналов торможения прицепа
  12. 8А аварийной сигнализации
  13. 8А блока управления подогревателем
  14. 8А таймера терморегулятора, радио
  15. 8А вентилятор штатного отопителя
  16. 8А нагревателей независимого отопителя
  17. 8А дальнего света правой фары
  18. 8А дальнего света левой фары
  19. 8А ближнего света правой фары
  20. 8А ближнего света левой фары
  21. 8А резерва габаритов
  22. 8А подогрева зеркал, стеклоподъемников
  23. 8А муфта вентилятора
  24. 8А электрических сигналов
  25. 8А регулятора напряжения, останов двигателя
  26. 8А клапана останова двигателя
  27. 8А выключателей
  28. 8А стеклоочистителя
  29. 8А питания контрольных ламп остальных
  30. 8А питания контрольных ламп аварийных
  31. 8А питания приборов
  32. 8А тахограф
  33. 6А плафонов кабины
  34. 6А задних противотуманных фонарей
  35. 8А дополнительных фар дальнего света
  36. 8А передних противотуманных фар
  37. 8А правого габарита прицепа
  38. 8А левого габарита прицепа
  39. 8А подсветки приборов
  40. 8А правого габарита тягача
  41. 8А левого габарита тягача

Вариант 2

Фото — схема

Обозначение

Расположение основных элементов ЭСУ двигателя

Расшифровка

1–реле управления стартером (промежуточное); 2–реле блокировки выключения АКБ; 3, 4–реле подогрева топлива; 5, 6–блок предохранителей ЭСУ двигателя и БДИ; 7–кнопка диагностики ЭСУ двигателя; 8–диагностический разъём ISO9141; FU601–предохранитель 10А ЭСУ двигателя; FU602–предохранитель 15А ЭСУ двигателя; FU603–предохранитель 25А ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ

Вариант 3

Схема

Описание предохранителей

  1. звуковой электро сигнал
  2. стеклоочиститель и стеклоомыватель
  3. звуковой пневмо сигнал, вольтметр, контрольные индикаторы реле ручного тормоза
  4. аварийная сигнализация
  5. указатели поворотов
  6. знак автопоезда и подогрев зеркал
  7. передние противотуманные фонари
  8. задние противотуманные фонари
  9. фонарь заднего хода
  10. резерв
  11. электропитание после замка зажигания
  12. электропитание на клемме 17
  13. клапаны дифференциалов и фара освещения сцепки
  14. электропитание тахографа
  15. электропитание указателей
  16. контрольные индикаторы
  17. контрольные индикаторы
  18. подсветка
  19. ближний свет левого борта
  20. ближний свет правого борта
  21. дальний свет левого борта
  22. дневной ходовой огонь
  23. габаритные огни левого борта прицепа/ полуприцепа
  24. габаритные огни правого борта прицепа/ полуприцепа
  25. дальний свет правого борта
  26. габаритные огни левого борта тягача
  27. осушитель воздуха пневмо системы
  28. габаритные огни правого борта тягача
  29. стоп сигнал тягача
  30. стоп сигнал прицепа/ полуприцепа
  31. электро факельное устройство
  32. резерв
  33. вентилятор отопителя
  34. розетка дополнительная
  35. акустическая система
  36. внутреннее освещение
  37. системы электронного управления

Конечно, это далеко не все варианты блоков и их назначения, которые использовались в МАЗах. А лишь самые часто встречающиеся.

Если у вас есть дополнения к данному материалу, пишите их в комментарии.

Блок предохранителей нового образца Газ 3302 (Газель 3302) и Газ 2705 (Газель 2705).

Автомобили ГАЗ, начиная с 2003 года выпуска, имеют свой блок предохранителей, количество которых с 10 выросло до 13. Итак, верхний блок слева направо включает предохранители:

  • системы управления двигателя с током 25 А;
  • аварийной сигнализации — 15 А;
  • радиооборудования, выключателя «Массы» — 15 А;
  • электродвигатели очистителя, омывателя стекла — 10 А;
  • системы АВС, ближнего освещения реле включения — 10 А;
  • стоп-сигналов — 10 А;
  • звуковых сигналов и прикуривателя — 20 А;
  • часов, комбинации приборов, реле звуков — 20 А;
  • электронасоса системы отопления, электродвигателя доп.отопителя — 15 А;
  • датчика скорости, комбинации приборов, реле очистителя стекол, заднего хода световой лампы — 10 А;
  • датчика кислородной концентрации — 5 А;
  • системы управления двигателем — 15 А;
  • указателей поворота — 10 А.

Нижний блок включает в себя слева направо следующие предохранители:

  • резервный с номинальным током 25 А;
  • дальнего света фары справа, контрольной лампы для включения дальнего света — 15 А;
  • дальнего света фары слева — 15 А;
  • ближнего света фары справа — 10 А;
  • ближнего света фары слева — 10 А;
  • ламп противотуманного света сзади и включения его — 10 А;
  • резервный — 20 А;
  • резервный — 20 А;
  • плафонов: кабины, грузового салона, освещения подножки авто, пассажирского автобусного салона, подкапотной лампы — 15 А;
  • прикуривателя, переключателей, подсветки приборной комбинации — 10 А;
  • резервный — 5 А;
  • габаритного огня справа, корректора света фар, освещения ящика с вещами — 15 А;
  • габаритного огня слева, сигнальной лампы включения огня, фонарей освещения знака номера — 10 А.

Чтобы добраться до предохранителей, следует влево отжать фиксатор крышки и открыть её. Вынимаем предохранитель, отжав клемму вверху либо внизу.

Электросхема

Описание

1 Фонарь передний
2 Повторитель указателя поворота боковой
3 Фара ближнего света
4 Панель соединительная
5 Реле звуковых сигналов
6 Свеча факельная ЭФУ
7 Сигнал электрический высокого тона
8 Предохранитель
9 Электродвигатель предпускового подогревателя
10 Датчик указателя температуры охлаждающей жидкости
11 Сигнал электрический низкого тона
12 Свеча искровая предпускового подогревателя
13 Источник высокого напряжения
14 Выключатель электродвигателя предпускового подогревателя
15 Выключатель свечи предпускового подогревателя
16 Генератор
17 Регулятор напряжения
18 Клапан электромагнитный ЭФУ
19 Фильтр конденсаторный
20 Реле факельных свечей
21 Лампа подкапотная
22 Реле отключения регулятора напряжения
23 Резистор добавочный с электротермическим реле
24 Выключатель сигнала
25 Датчик аварийного падения давления масла
26 Датчик давления масла
27 Датчик загрязнения маслофильтра
28 Датчик аварийного перегрева охлаждающей жидкости
29 Клапан электромагнитный предпускового подогревателя
30 Клапан электромагнитный, муфты вентилятора
31 Реле блокировки выключателя аккумуляторных батарей
32 Реле включения муфты вентилятора
33 Нагреватель топлива, предпускового подогревателя
34 Выключатель электромагнитного клапана предпускового подогревателя
35 Выключатель подогрева топлива
36 Переключатель муфты вентилятора
37 Термо — реле
38 Стартер
39 Блок предохранителей нижний
40 Блок предохранителей верхний
41 Переключатель отопителя кабины.
42 Сопротивление электродвигателя отопителя
43 Выключатель плафона кабины
44 Выключатель фары-прожектора
45 Выключатель фонарей знака автопоезда
46 Электродвигатель отопителя
47 Выключатель задних противотуманных фонарей
48 Реле задних противотуманных фонарей
49 Блок контрольных ламп правый
50 Сигнализаторы: включения ЭФУ
51 Указателей поворота автомобиля
52 Указателей поворота прицепа
53 Включения ДОМ
54 Включения КОМ
55 Предохранитель плавкий 6A
56 Предохранитель плавкий 10А
57 Переключатель света фар центральный
58 Кнопка включения ЭФУ
59 Выключатель световой аварийной сигнализации
60 Прерыватель указателей поворота
61 Панель соединительная
62 Переключатель указателей поворота
63 Реле вспомогательного тормоза
64 Выключатель вспомогательного тормоза
65 Фара — прожектор.
66 Розетка переносной лампы
67 Реле блокировки стартера
68 Выключатель стартера и приборов
69 Выключатель подсветки приборов реостатный
70 Реле включения стартера
71 Выключатель сигнала торможения
72 Предохранитель термо — биметаллический
73 Датчик минимального давления
74 Переключатель света фар ножной
75 Выключатель сигнализатора неисправности тормозов
76 Кнопка включения аккумуляторных батарей
77 Кнопка управления стекло омывателем
78 Датчик уровня топлива
79 Переключатель стеклоочистителя
80 Сигнализатор звуковой (зуммер)
81 Сигнализатор стояночного тормоза
82 Сигнализатор угла складывания полуприцепа
83 Выключатель сигнализатора стояночного тормоза
84 Сигнализатор аварийной температуры охлаждающей жидкости
85 Сигнализатор неисправности тормозов
86 Сигнализатор минимального давления воздуха в пневмосистеме
87 Сигнализатор засорения маслофильтра.
88 Блок контрольных ламп левый
89 Реле стояночного тормоза
90 Сигнализатор резерва топлива
91 Манометр шинный
92 Указатель уровня топлива
93 Указатель тока
94 Сигнализатор дальнего света фар
95 Спидометр
96 Тахометр
97 Сигнализатор аварийного падения давления масла
98 Указатель давления масла
99 Указатель температуры охлаждающей жидкости
100 Манометр двухстрелочный
101 Сигнализатор включения блокировки межколесного дифференциала
102 Плафон кабины
103 Розетка внешнего запуска
104 Выключатель света заднего хода
105 Выключатель аккумуляторных батарей.
106 Датчик включении КОМ
107 Датчик включения ДОМ
108 Фонарь знака автопоезда
109 Аккумуляторные батареи
110 Электродвигатель стеклоомывателя
111 Электродвигатель стеклоочистителя
112 Фонарь задний противотуманный
113 Фонарь задний
114 Выключатель сигнала кузова
115 Фонарь заднего хода
116 Фонарь освещения номерного знака
117 Розетка штепсельная прицепа
118 Датчик включения блокировки межколесного дифференциала
119 Фонарь подкузовной подсветки

Доработка переключателя стеклоочистителя

Разбирая переключатель поворотов, увидел воочию недоработку производителей. Как только рычаг прижимаешь на себя, чтобы включить омыватель стекла, так прекращается работа щеток. При езде, это конечно не удобно, да к слову сказать и опасно. Поэтому, решил доработать этот заводской дефект.

Для этого, взял и рассоединил колодку переключателя стеклоочистителя и вызвонил на колодке, которая идет под торпедо, первую и вторую скорость и мотор омывателя.

Взял длинный плюс и стал вызванивать нужные мне контакты в этой колодке. После прозвонки оказалось, что левый нижний контакт идет на стеклоомыватель, а вот контакт правее его, идет на вторую скорость стеклоочистителя. Контакт выше второй скорости, отвечает за первую скорость.

Когда все это вызвонил, то понял, что нужно сделать так, чтобы при нажатии рычага омывателя на себя, параллельно подавалось напряжение на первую или вторую скорость стеклоочистителя. А вот при опускании рычага, должен обесточиваться омыватель и скорости стеклоочистителя.

Ясно, что для выполнения поставленной задачи, нужно скоммутировать дополнительное реле. Но с реле возиться не хотелось и потому пришел к выводу, что нужно применить диод, т.к. с ним проще. Но какой именно взять и выдержит ли?

Диодов в хозяйстве нашел три вида: первый, очень большой от сварки постоянки ВДУ; второй, с головку на десять; третий, самый маленький (КД-219), под гайку М5 или М6.

На стеклоочистителе моторчик не мощный и ампер 5, я думаю, ему хватило бы за глаза. В интернете набрал ТТХ КД-219, выскочило его описание и оказалось, что 10 ампер он держит спокойно, а это то что надо.

Конечно, самое правильное, снять опять переключатель и впаять на его клеммы диод, благо места около него хватает. Но так как это все чистый эксперимент, решил сделать легко встраиваемую и удаляемую конструкцию. Для этого, собрал вот такую схемку, а затем обмотал ее изолентой.

С колодки, которая с машиной, вытаскиваем левую нижнюю маму, а на ее место втыкаем маму нашей схемки. Строго по этому проводу, через двойную колодку, вставляем маму омывателя.

Затем, вытаскиваем рядом маму 2 скорости стеклоочистителя и на ее место вставляем второй провод нашего переходника. Сам же провод включения второй скорости, вставляем в свободную колодку нашего двойного переходника.

Остается только пристыковать к разъему переключатель стеклоочистителя. Затем, приступаем к проверке.

Включаем зажигание и первую скорость дворников — работает. Включаем вторую скорость — работает. Затем проверяем прерывистую работу дворников — все работает. Далее, включаем рычаг на себя: омыватель брызгает и щетки стирают жидкость со стекла.

При включении первой и второй скоростей, а также режима прерывистой работы дворников, по вашему желанию происходит процесс обмыва стекла. Остается переходник подвязать к проводам и можно ездить.

Эта доработка живет у меня около трех месяцев, в дороге пользоваться ей намного удобней, чем заводским вариантом. Правда, есть одно замечание — нужно было сделать это лет на 5 раньше

Расшифровка предохранителей для Газели Некст: за что отвечают?

Отечественный производитель постарался облегчить жизнь механикам на заводах и СТО – все предохранители для Газели Некст имеют последовательную маркировку. Чтобы узнать функциональное местоположение или назначение любого защитного элемента достаточно сверить индекс детали с данными из нижестоящей таблицы.

Индекс/ маркировочный номер детали Функциональное предназначение предохранителя
F1 Предохранитель отвечает за работу стеклоочистителей, а также омывателя ветрового стекла и фар при наличии данных функций в комплектации
F2 Элемент защищает от перенапряжения приборную панель и интерьерную подсветку, часто через данную деталь подключают дополнительное салонное освещение
F3 Деталь отвечает только за работу электроприводов зеркал заднего вида
F4 Деталь отвечает только за работу стеклоподъемников
F5 Предохранитель предназначен для защиты от перенапряжения модуль обогрев зеркал заднего обзора
F6 Предохранитель предназначен для защиты от перенапряжения системы обогрева сидений в салоне (при наличии данной опции в комплектации, в остальных случаях – разъем является резервным)
F7 Элемент отвечает за дополнительный отопитель салона при его наличии
F8 Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F9 Деталь отвечает за цепь блокиратора дифференциала
F10 Через данную деталь происходит подключение в общую цепь розетки 12 В для второго ряда сидений
F11 Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F12 Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F13 Необходим для работы ламп ДХО
F14 Необходим для работы задних противотуманных фонарей
F15 Необходим для работы аварийного освещения и поворотов
F16 Контролирует приборную панель и датчик скорости Газели Некст
F17 Отвечает за работоспособность электронного блока управления двигателем
F18 Необходим для работы модуля антиблокировки колес при торможении
F19 Требуется для подключения в общую цепь прикуривателя в салоне
F20 Дополнительный элемент для работу аварийной световой сигнализации, иногда является резервным
F21 Элемент отвечает за салонное освещение
F22 Необходим для работы интерьерной подсветки, иногда является резервным
F23 Предназначен для защиты от перенапряжения центрального замка и аудиосистемы
F24 Защита цепи предпускового обогревателя силового агрегата и диагностического разъема

В этом нет ничего страшного, однако для простоты обслуживания ремонтируется размещать предохранители правильно – в противном случае при подключении дополнительного оборудования придется прозванивать и отмечать каждый предохранитель в блоке.

https://youtube.com/watch?v=UTaOsitz3Uo

ГАЗ-31105, ГАЗ-31025, ГАЗ-31105 реле, ГАЗ-3102 реле

!Внимание!

Информация по реле почерпнута из литературы. Назначение «обычных» 5 и 4-х конактные реле, расположенных слева на панели в ногах водителя лучше сверять с электрической схемой.

I. Реле КМСУД и ЭБН.

II. Блок салонных реле и реле ЭВ системы охлаждения.

III. Реле прерывателя указателей поворота.

IV. Блок управления «центральным замком».

Фото — «Третий Рим»

1. Реле системы управления двигателем

Главное реле «) на фото слева от разъема диагностики (с него сняты контакты).

Служит для подачи питания на исполнительные механизмы и датчики КМСУД. Управляется ЭБУ. На главное реле подается питание при включении зажигания. Отключается главное реле через 4 секунды после выключения зажигания.

2. Реле электробензонасоса

расположено на фото справа от от разъема диагностики.

https://www.youtube.com/watch?v=pX2jASBA8Fg

Служит для подачи питания на ЭБН. Управляется ЭБУ. На управляющую цепь реле ЭБН подается питание в течении 5 секунд после включения зажигания. Если двигатель не запущен — питание реле выключается. После поступления сигнала от ДПКВ о начале работы двигателя питание на реле ЭБН возобновляется.

Расположение реле

Нумерация контактов и расцветка проводки от/до реле:

1. Реле стартера (К1)

Цвет Дорестайлинг . Цвет Рестайлинг .
87 Черный на тяговое реле стартера Черный на тяговое реле стартера
30 Красный на контакт 30 выключателя зажигания Фиолетовый на контакт 30 выключателя зажигания
85 Черный масса Черный масса
86 Серый на 86-й контакт реле К52на контакт 50 выключателя зажигания Черный на контакт 50 выключателя зажигания

2. Прерыватель (реле) стеклоочистителя и стеклоомывателя (К3)

Цвет Дорестайлинг . Цвет Рестайлинг .
31 Черный масса Черный масса
31b Голубой на двигатель стеклоочистителя Голубой-белый на двигатель стеклоочистителя
86 Оранжевый на переключательзатем на двигатель стеклоомывателя Оранжевый на переключательзатем на двигатель стеклоомывателя
S Фиолетовый на переключатель Фиолетовый на переключатель
15 Зеленый на переключательзатем на двигатель стеклоочистителя Зеленый на переключательзатем на двигатель стеклоочистителя
J Розовый на переключатель Розовый на переключатель

Блок предохранителей в моторном отсеке Газ 3302 (Газель 3302) и Газ 2705 (Газель 2705).

Блок предохранителей, находящийся в моторном отсеке, в автомобилях разного года имеет по 2 плавкие вставки и 4 типа с системой АБС:

  1. ГАЗ 2705 и 3302 старого образца имеют предохранители на 30 А (защита цепи осветительных приборов) и 60 А (защита всех других цепей, кроме освещения и стартера);
  2. ГАЗ 2705 и 3302 нового образца — на 60 А (защита цепей, исключая стартер, освещение и генератор) и 90 А (защита цепи освещения и генератора);
  3. Модели с антиблокировочной тормозной системой имеют плавкие вставки на 40 А (цепи освещения), на 90 А (цепь генератора), и две на 60 А (первая питает АБС, вторая питает все, исключая стартер, генератор, АБС, освещение).

Стартер не имеет предохранителей, так как цепь рассчитана на кратковременный ток.

Такое построение — разделение блока на верхний и нижний ряды — призвано обеспечить защиту от короткого замыкания либо от перепадов напряжения в машине ГАЗ. Каждый автомобиль производитель снабжает дополнительным набором предохранителей с пинцетом в комплекте. Это необходимо для того, чтобы в случае выхода из строя одной из плавкой вставки, её можно было легко извлечь при помощи него. Но перед этой процедурой обязательно нужно отключить аккумуляторную батарею.

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото — схема Вариант 1

Блок 2110 — 3722010 -01

Схема Вариант 2

Блок 2110 — 3722010

Схема Вариант 3

Блок 2110-3722010-08

Описание предохранителей

F1 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F2 7,5А Левая фара (ближний свет)
F3 10А Левая фара (дальний свет)
F4 10А Правая противотуманная фара
F5 30А Электродвигатели стекло подъёмников дверей
F6 15А Переносная лампа
F7 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 20А Резервный
F11 5А Лампы габаритного света правого борта
F12 7,5А Правая фара (ближний свет)
F13 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14 10А Левая противотуманная фара
F15 20А Электро обогрев сидений. Блокировка замка багажника
F16 10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
F18 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 7,5А Лампы задних противотуманных фонарей

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

  • K1 — реле контроля исправности ламп
  • K2 — реле очистителя ветрового стекла
  • KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
  • K4 — реле включения ближнего света фар
  • K5 — реле включения дальнего света фар
  • K6 — дополнительное реле
  • K7 — реле включения обогрева заднего стекла
  • K8 — реле задних противотуманных фонарей

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
