Предохранители на фольксваген поло: замена

Блок реле

Блок реле находится за обивкой панели приборов на стороне водителя. НA автомобиле Polo установлен единый блок реле с однотипными гнездами.

Схема

Расшифровка

1	Резерв
2	Реле в цепи питания системы Motronic
3	(100) Реле свечей накаливания
4	(53) Реле подкачивающего топливного насоса (TDI)
5	(449) Реле включения габаритной лампы двери, ламп подсветки проема двери
6	(53) Реле насоса омывателя фар
7	(126) Реле блокировки стартера
8	(53) Реле 1 дополнительного отопителя, низкая мощность
9	(100) Реле 2 дополнительного отопителя, высокая мощность (дизель)
10	(53/429) Реле системы управления двигателем (бензин, кромеAXU)
11	(18) Реле вспомогательных цепей зажигания, Реле разгрузки клеммы X
12	(404) Пусковое реле (топливная система) (бензин, кроме AXU)
13	(167) Реле топливного насоса (бензиновый двигатель, кроме AXU)
14	Блок предохранителей в цепи автономного отопителя
15	(109) Реле системы управления двигателем (дизель)

Блок под капотом

Под капотом основной блок предохранителей и реле находится рядом с аккумуляторной батареей.

Схема с крышки блока

Схема

Назначение

1	50A IG — Электропривод стекло подъемников. Очистители и омыватели  стекла.Противотуманные фары.
2	50A EPS — Электро усилитель рулевого управления
3	40A AM1
4	40A ABS — Анти блокировочная система тормозов
5	30A AM2 — Система запуска
6	30A RAD — Электропривод вентиляторов
7	30A POWER — Электропривод стекло подъемников. Разъем для подключения дополнительного оборудования
8	40A HEATER — Кондиционер с ручным управлением и ионизатор воздуха
9	7,5А А/С — Кондиционер
10	10A H-LP HI LH — Левая фара (дальний свет)
11	10A H-LP HI RH — Правая фара (дальний свет)
12	10A H-LP LO LH — Левая фара (ближний свет
13	10A H-LP LO RH — Правая фара (ближний свет)
14	10A FOG LH — Противотуманные фары (левая)
15	10A FOG RH — Противотуманные фары (правая)
16	15A EFI — Управление двигателем
17	10A HORN — Cигнал
18	10A MGC — Кондиционер
19	15A STOP — Стоп-сигналы
20	15A BACK UP — Задний ход
21	15A DOME — Освещение салона
22	10A TAIL — Комбинация приборов, часы, габариты
23	20A ABS 2 — АБС
24	10A ECU-B — АКПП, подсветка
R1	Реле отопителя
R2	Реле аудиосистемы
R3	Реле фар
R4	Реле кондиционера
R5	Реле противотуманных фар.

Есть что добавить — пишите в комментарии.

5. Замена предохранителей

Замена предохранителей в приборной панели

1

Вставьте подходящий предмет (например, плоское жало отвертки из комплекта бортового инструмента) в выемку и осторожно подденьте крышку

2. Выньте пластиковые щипчики из крышки.

3. Достаньте соответствующий предохранитель.

4. Если предохранитель перегорел (видно по расплавленной перемычке), замените его на новый, рассчитанный на тот же ток (такого же цвета, с такой же маркировкой и такого же размера).

5. Поместите пластиковые щипчики в гнездо на крышке.

6. Установите на место крышку.

Расположение предохранителей

Расположение предохранителя	Конструкция предохранителя	Рабочий ток	Цепь
F4	MINI	10	Противоугонная сигнализация
F7	MINI	10	Блок управления для системы кондиционирования воздуха или системы отопления и свежего воздуха, реле для обогрева заднего стекла, механизм переключения для автоматической коробки передач
F8	MINI	10	Переключатель фар головного освещения (ближний свет), датчик дождя/освещенности, электромеханический стояночный тормоз
F10	MINI	7,5	Дисплей, управления информационно-развлекательной системой
F12	ATO	20	Информационно-развлекательная система
F14	ATO	30	Управления системой вентиляции
F16	MINI	7,5	Телефон
F22	ATO	15	Провод питания для прицепа
F23	JCASE	40	Наружное освещение, справа
F24	ATO	30	Панорамный люк
F26	ATO	30	Подогрев сидений
F28	ATO	25	Модуль управления, левая часть прицепа
F31	JCASE	40	Наружное освещение, слева
F38	ATO	25	Модуль управления, правая часть прицепа
F40	ATO	20	Прикуриватель, розетка
F42	ATO	40	Центральный замок
F43	JCASE	30	Освещение салона
F44	ATO	15	Модуль управления прицепом
F47	ATO	15	Задний очиститель стекла
F53	ATO	30	Подогрев заднего стекла

Замена предохранителей в моторном отсеке

1. Откройте капот.

2. Сдвиньте кнопку вперед в направлении стрелки, чтобы отпереть крышку блока предохранителей.

3. Снимите крышку блока предохранителей по направлению вверх.

4. Выньте соответствующий предохранитель.

5. Если предохранитель перегорел (видно по расплавленной перемычке), замените его на новый, рассчитанный на тот же ток (такого же цвета, с такой же маркировкой и такого же размера).

6. Для установки крышки наложите ее на блок предохранителей. Сдвиньте кнопку назад против направления стрелки до слышимого щелчка фиксации.

Блок под капотом

Расположен в левой части моторного отсека.

Фото — пример

Схема

Назначение предохранителей

SB1	25А Блок управления ABS J104
SB2	40/60А Блок управления ABS J104
SB3	15/30А Блок управления двигателя J623
SB4	5/10А Датчик уровня и температуры масла G266 Блок управления вентилятора радиатора J293 Реле системы дозирования восстановителя J963 2) Электромагнитный клапан 1 адсорбера N80 1) Управляющий клапан форсунок охлаждения поршней N522 6) Перепускной клапан турбо нагнетателя N249 6) Клапан заслонок впускных каналов N316 6) Клапан 1 регулятора фаз газораспределения впускных клапанов N205 1) Клапан 1 регулятора фаз газораспределения выпускных клапанов N318 1) Клапан регулирования давления масла N428 1) Клапан контура ОЖ головки блока цилиндров N489 1) Реле большой мощности нагрева J360 2) Переключающий клапан радиатора системы рециркуляции ОГ N345 2) Реле малой мощности нагрева J359 2) Электромагнитный клапан ограничения давления наддува N75 2)
SB5	10А Регулятор давления топлива N276 2) Клапан дозирования топлива N290 2) Реле электропитания электронных компонентов двигателя J757 Система подачи вторичного воздуха GX24 6) Регулятор кулачка выпускного клапана
SB6	5А Выключатель стоп сигналов F
SB7	7,5/10/15А Циркуляционный насос отопителя V488 2), 6) Блок заслонки ОГ J883 1), 4) Клапан дозирования топлива N290 4), 7) Циркуляционный насос V55 7) Запорный клапан охлаждающей жидкости N82 6) Клапан контура охлаждающей жидкости коробки передач N488 Циркуляционный насос ОЖ V50 Насос охлаждающей жидкости высокотемпературного контура V467 Насос системы охлаждения над дувочного воздуха V188 Регулятор давления топлива N276 1) Клапан регулирования давления масла N428 2) Клапан контура ОЖ головки блока цилиндров N489
SB8	10/15А Лямбдазонд 1 перед нейтрализатором GX10 Нагревательный элемент лямбдазонда Z19 Лямбдазонд 1 после нейтрализатора GX7 Нагревательный элемент лямбдазонда 1 после нейтрализатора Z29 Датчик NOx G295
SB9	5/10/20А Циркуляционный насос отопителя V488 Электромагнитный клапан 1 адсорбера N80 1) Клапан 1 регулятора фаз газораспределения впускных клапанов N205 Клапан 1 регулятора фаз газораспределения выпускных клапанов N318 Расходомер воздуха G70 2) Блок управления свечей накаливания J179 2) Катушка зажигания
SB10	15/20А Блок управления топливного насоса J538
SB11	40А  Нагревательный элемент дополнительного воздушного отопителя Z35
SB12	40А Нагревательный элемент дополнительного воздушного отопителя Z35
SB13	15А Блок Mechatronik КП DSG J743
SB14	40А Реле обогрева ветрового стекла J47
SB15	15А Реле звукового сигнала J413
SB16	20А  Реле электропитания электронных компонентов двигателя J757
SB17	7,5А Главное реле J271 1) Реле электропитания клеммы 30 J317 2) Блок управления двигателя J623 Блок управления ABS J104 Реле обогрева ветрового стекла J47
SB18	5А Блок управления для контроля АКБ J367 Диагностический интерфейс шин данных J533
SB19	30А Электродвигатель стеклоочистителя V
SB20	10А Сирена сигнализации H12
SB21	30А Реле 2 обогрева ветрового стекла J611
SB22	5А Блок управления двигателя J623
SB23	30А Стартер B
SB24	40А Нагревательный элемент дополнительного воздушного отопителя Z35
SB25	Резерв
SB26	Резерв
SB27	Резерв
SB28	Резерв
SB29	Резерв
SB30	Резерв
SB31	Резерв
SB32	Резерв
SB33	15А Блок Mechatronik КП DSG J743
SB34	Резерв
SB35	30А Электродвигатель стеклоочистителя
SB36	Резерв
SB37	20А Блок управления дополнительного отопителя J364
SB38	Ререрв

Расшифровка реле

• R1 Реле стартера 1 ­J906­
• R2 Реле стартера 2 ­J907­
• R3 Реле звукового сигнала ­J413­
• R4 Реле большой мощности нагрева ­J360­ (только для а/м с дизельным двигателем)
• R4 ­Реле насоса вторичного воздуха ­J299­ (только для а/м с бензиновым двигателем 2,0 л)
• R5 ­Главное реле ­J271­ (только для а/м с бензиновым двигателем) / R5 ­ Реле электропитания клеммы 30 ­J317­ (только для а/м с дизельным двигателем)
• R6 ­Блок управления свечей накаливания ­J179­ (только для а/м с дизельным двигателем)
• R7 Реле малой мощности нагрева ­J359­ (только для а/м с дизельным двигателем)
• R8 Реле электропитания электронных компонентов двигателя ­J757­ (только для а/м с бензиновым двигателем 2,0 л)
• R9 ­ Реле обогрева ветрового стекла ­J47­ (только для а/м с обогревом ветрового стекла (4GX))
• R10 ­ Реле 2 обогрева ветрового стекла ­J611­

Силовые предохранители

Схема

Описание

• SA1 — 125А Питание для предохранителей
• SA2 — 400А Генератор с регулятором напряжения
• SA3 — 80A Блок управления усилителя рулевого управления
• SA4 — 80A Питание для предохранителей
• SA5 — 50A Вентилятор радиатора

Есть чем дополнить материал? Пишите в комментарии.

Блоки под капотом

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Пример схемы с крышки блока

Схема

Обозначение

1	15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN — Звуковой сигнал
4	15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST — Система запуска
6	—
7	10A H−LP LH — Левая фара, корректор фар
8	10A H−LP RH — Левая фара, корректор фар
9	15A P/POINT — Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	—
14	—
15	30A RDI — Вентилятор системы охлаждения
16	50A HTR SUB1 — Вспомогательный отопитель (PTC)
17	—
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	—
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Дополнительный блок

Схема

Расшифровка

1	10А H-LP HI RH — Фары (дневные ходовые огни)
2	10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни)
Реле
R1	Фары
R2	Диммер (DIM)
R3	—

Блок АБС

Схема

Описание

• 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
• А — нет (модели без VSC); реле ABS MTR (модели с VSC)
• В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
• С — реле ABS SOL (модели без VSC); нет (модели с VSC).

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Обозначение

1. 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
2. 80А — Система «START/STOP»
3. ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, Система зарядки
4. 60А ABS — АБС

Остались вопросы — задавайте в комментарии. Вместе мы постараемся на них ответить.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер /  Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

Назначение реле

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Блок в салоне Volkswagen Polo 3 Classic

Он находится под приборной панелью со стороны водителя и закрыт защитой крышкой.

Вариант 1

Схема

Обозначение

1	Реле электромагнитной муфты компрессора кондиционера
2	Реле очистителя омывателя заднего стекла
3
4	Реле вспомогательных цепей зажигания
5
6	Реле-прерыватель указателей поворота
7	Реле насоса омывателя фар
8	Реле прерывистого режима работы очистителя омывателя лобового стекла
9	Зуммер предупреждения об оставленных включенными габаритах
10	Перемычка (задний противотуманный фонарь)
11	Перемычка (звуковой сигнал)
12	Реле топливного насоса
13	Реле свечей накаливания
14	Реле подогревателя впускного коллектора
F1	(10A) Левая фара — ближний свет, корректор фар-лев.
F2	(10A) Правая фара-ближний свет, корректор фар-прав.
F3	(10A) Лампа подсветки номерного знака
F4	(15A) Очиститель заднего стекла
F5	(15A) Очиститель омыватель лобового стекла, подогреватель форсунок омывателя лобового стекла
F6	(20A) Электродвигатель вентилятора отопителя, реле кондиционера
F7	(10A) Передние и задние габариты-правые
F8	(10A) Передние и задние габариты — левые
F9	(20A) Обогреватель заднего стекла
F10	(15A) Задний противотуманный фонарь
F11	(10A) Дальний свет-левая фара
F12	(10A) Дальний свет- правая фара
F13	(10A) Звуковой сигнал
F14	(15A) Фонари заднего хода, зеркала заднего вида на дверях
F15	(10A) Электрооборудование двигателя
F16	(15A) Комбинация приборов
F17	(10A) Лампы указателей поворота
F18	(20A) Топливный насос, кислородный датчик
F19	(30A) Реле электродвигателя вентилятора системы охлаждения
F20	(10A) Стоп-сигналы
F21	(15A) Лампы освещения салона, центральный замок, панель приборов, диагностический разъем
F22	(10A) Аудиосистема, прикуриватель
F23	(30A)ABS
F24	(30A)ABS
F25	(50A) Свечи накаливания

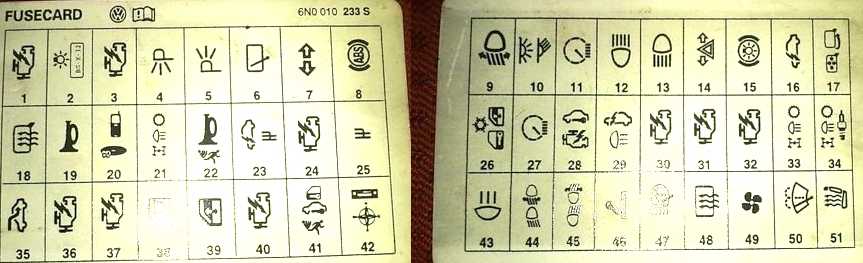

Вариант 2

Схема

Назначение

1	10A нагреватель кислородного датчика
2	5A свет номерного знака
3	10A топливный инжектор
4	5A габаритный фонарь LH
5	5A габаритный фонарь RH
6	15A дворник заднего окна
7	7.5A индикаторы руководства
8	5A ABS с EDL/ESP
9	5A корректор фар
10	7.5A внутреннее освещение, свет перчаточного бокса, свет зеркала тщеславия
11	5A диагностический разъём, кондиционирование воздуха
12	10A Фара правая
13	10A Фара левая
14	10А световая сигнализация опасности
15	10А стоп-сигналы
16	5А выключатель воспламенения, коммутатор
17	—
18	5А зеркала с подогревом
19	15А сигнал
20	10А Телематика
21	5A Электронный блок управления КПП
22	15А система аварийной сигнализации
23	5А EGR, метр массы воздуха, дополнительное реле нагревателя, реле запальной свечи
24	5А выключатель педали сцепления (Дизель)
25	5А Выключатель уровня селектора (автоматическая коробка передач)
26	7.5А кондиционер, система запирания дверей с центральным управлением, окна с электрическим стеклоподъемником, зеркала с электроподогревом, навигационная система
27	5А комбинация приборов
28	5А устройство датчика спидометра, устройство автоматической блокировки двигателя
29	7.5А фонари заднего хода, жиклеры омывателя с подогревом, выравнивание передней фары
30	5А Клапан EGR
31	10А управление двигателем
32	5А топливный блок управления выключения (Дизель)
33	10A Электронный блоку правления КПП
34	10А трансформатор зажигания
35	25А люк
36	15А управление двигателем
37	15А управление двигателем
38	25А окно с электрическим стеклоподъемником водителей
39	25А окно с электрическим стеклоподъемником пассажиров
40	15А топливный насос
41	15А центральный замок, система аварийной сигнализации
42	15А радио, навигация
43	15А передние и задние противотуманные фары
44	15А корректор левой фары
45	15А корректор правой фары
46	15А прикуриватель
47	20А омыватель фар
48	20А заднее стекло с подогревом
49	25А двигатель вентилятора с подогревом
50	15А дворники
51	15А сиденья с подогревом

Как видно из фото Primera, блок с реле в данном исполнении расположен за блоком с предохранителями. Тут могут быть следующие элементы:

1. Реле аварийной сигнализации
2. Реле очистителя омывателя лобового стекла
3. Реле вспомогательных цепей зажигания
4. Реле топливного насоса
5. Реле обогревателя зеркал заднего вида

Предохранители и реле в салоне

Салонный монтажный блок предохранителей и реле Мазда 3 bk находится под вещевым ящиком (бардачком) со стороны пассажира.

Для того чтобы добраться до салонных предохранителей и реле, необходимо:

• Вытащить пластиковую клипсу из правой защитной крышки в пространстве для ног пассажира и убрать ее в сторону;
• Снять защитную пластиковую накладку предохранителей — отжав два пластмасовых фиксатора, расположенных по обе стороны защитной накладки;
• Далее небходимо повернуть на 90% оба крепления (с двух сторон), которыми удерживается монтажный блок;
• Теперь блок можно опустить вниз и выдвинуть немного вперед для удобства замены предохранителей и реле, за счет специальных держателей-кронштейнов.

Общий вид салонного блока предохранителей Мазда 3 бкСхема предохранителей и реле в салоне Мазда 3 бк

№ на схеме	Номинал предохранителя	Защищаемая цепь
37	15 А	Центральный замок (D/LOCK 2)
38	Пусто либо 10А (на более поздних моделях; в зависимости от комплектации)	Пусто (Резерв); На более поздних моделях — Предохранитель СТОП-сигналов, Сигнал (Гудок) (STOP LAMP/ HORN)
39	10 А	Дальний свет (Левая фара) (HEAD HIGH L)
40	10 А	Дальний свет (Правая фара) (HEAD HIGH R)
41	—	Пусто (Резерв)
42	—	Пусто (Резерв)
43	15 А	Прикуриватель Мазда 3 (Lighter/Cigar)
44	7,5 А	Магнитола, Аудиосистема, Радио (RADIO)
45	10 А	Электропривод корректиовки боковых зеркал заднего вида (Mirror)
46	7,5 А	Габариты (Правая сторона передний и задний габаритные огни), Подстветка номера (регистрационного знака) (TAIL R)
47	10 А	Диагностический разъем (OBD)
48	—	Пусто (Резерв)
49	20 А	Цепь замка зажигания (TR/Lock)
50	10 А	Электронный блок упр-ния электрооборудованием (CPU PWR, пуск микрокомпьютера)
51	15 А	Аварийка (аварийная сигнализация) и Повортники (указатели поворотов) (HAZARDs)
52	20 А	Люк в крыше (его электрический привод) (SUN ROOF)
53	20 А	Омыватели переднего лобового стекла (WASHER)
54	—	Пусто (Резерв)
55	30 А	Стеклоподъемники с правой стороны (передние и задние) (P/WIND R)
56	30 А	Стеклоподъемники с левой стороны (передние и задние) (P/WIND L)
57	7,5 А	Cигнализация охранная (ALARM)
58	7,5 А	Обогреватели наружных зеркал (элкетроподогрев стекол) (M/DEF)
59	—	Пусто (Резерв)
60	15 А	Ближний свет (Правая фара) (HEAD LOW R), регулировка фонарей
61	15 А	Ближний свет (Левая фара) (HEAD LOW L), регулировка фонарей
62	—	Пусто (Резерв)
63	—	Пусто (Резерв)
64	—	Пусто (Резерв)
65	10 А	Сис-ма Подушек безопасности (SRS Airbag)
66	10 А	Иммобилайзер (противоугонная сис-ма), Приборная панель/набор приборов, сис-ма блокировки ключа в замке зажигания (METER)
67	20 А	Тормозная антиблокировочная система (ABS, АБС), сис-ма курсовой устойчивости (DSC), Гидроусилитель руля и его электронасос (EHPAS), (IGNITION)
68	20 А	Дворники (очистители лобового стекла) (WIPER)
69	20 А	Электронная система управления двигателем (ENGINE)
70	10 А	Замок зажигания; Автомотический дворник (IG SIG) (некоторые модели)
71	7,5 А	Сис-ма Подушек безопасности (SRS 2)
72	—	Пусто (Резерв)
73	—	Пусто (Резерв)
74	20 А	Подогрев сидений (обогрев) (SEAT WARM)
75	25 А	Центральный замок (D/LOCK 1)
76	10 А	Кондиционер, муфта компрессора кондиционера, (А/С)
77	30 А	Стеклоподъемник передний правый P/WIND R
78	30 А	Стеклоподъемник передний левый P/WIND L
79	10 А	Фонари заднего хода (свет ламп при движении назад) (BACK)
80	7,5 А	Люк в крыше (электропривод) (SUN ROOF)
81	7,5 А	Задний габарит (левый), передний габаритный фонарь (левый) (TAIL L)
82	7,5 А	Противоуманки (противотуманные фары), подсветка/освещение приборной панели и модулей управления (ILLUMI)
83	—	Пусто (Резерв)
84	—	Пусто (Резерв)
85	—	Пусто (Резерв)
86	—	Пусто (Резерв)

Блок реле в салоне

Добраться к основным блочкам/датчикам реле в салоне Мазда 3 bk можно, после того, как вы снимите полностью и отсоедините от подходящих к нему штекеров, салонный монтажный блок с предохранителями и раскроете (раскрутите) белый пластиковый корпус защищающий основную плату где и находятся реле.

Снимаем монтажный блок предохранителей и релеСняли защитный корпус. Монтажный блок в разборе.

№ на схеме	Защищаемая цепь
R11	Реле пониженной (первой) скорости работы передних дворников (стеклоочистителя)
R12	Реле второй скорости работы передних дворников (стеклоочистителя)
R13	Блок реле включения дальнего света фар
R14	Реле вкл-ния габаритных огней/фонарей
R15	Пусто (Резерв)
R16	Пусто (Резерв)
R17	Реле блокированя приводов центрального замка (закрытие замка)
R18	Реле разблокировки приводов центрального замка (открытие замка)
R19	Реле включения заднего дворника (стеклоочистителя), при его наличии
R20	Пусто (Резерв)

В видео ниже наглядно продемонстровано расположение реле отвественных за Дворники и снятие монтажного блока, где они расположены.

Блок реле

Данный блок расположен под панелью приборов, со стороны водителя.

Схема

Обозначение

1	Не используется
2	Не используется
3	Не используется
4	Реле ближнего света (слева, с августа 2010 года) Реле топливного насоса (слева, с ноября 2010 года) Реле подачи топлива по напорной магистрали (справа) Не используется (с августа 2012 года)
5	Реле электропитания кл. 30 (с дизельным двигателем) Главное реле (с бензиновым двигателем)
6	Реле габаритных огней (справа) Реле ближнего света (слева, с ноября 2010 года) Реле блокировки стартера (с мая 2015 года)
7	Реле топливного насоса (с августа 2010 года) Реле климатической установки (с ноября 2010 года) Не используется (с августа 2011 года) Реле обогрева наружных зеркал (с мая 2015 года)
8	Реле блокировки стартера Реле габаритных огней (слева, с августа 2012 года) Реле ближнего света (справа, с августа 2012 года)
9	Реле климатической установки (до ноября 2010, до августа 2012 года) Не используется (с ноября 2010 до августа 2011 года)
10	Реле разгрузки контакта X
11	Не используется
12	Не используется
13	Реле топливного насоса (слева, с августа 2012 года)
14	Не используется
15	Реле климатической установки (с августа 2012 года)
