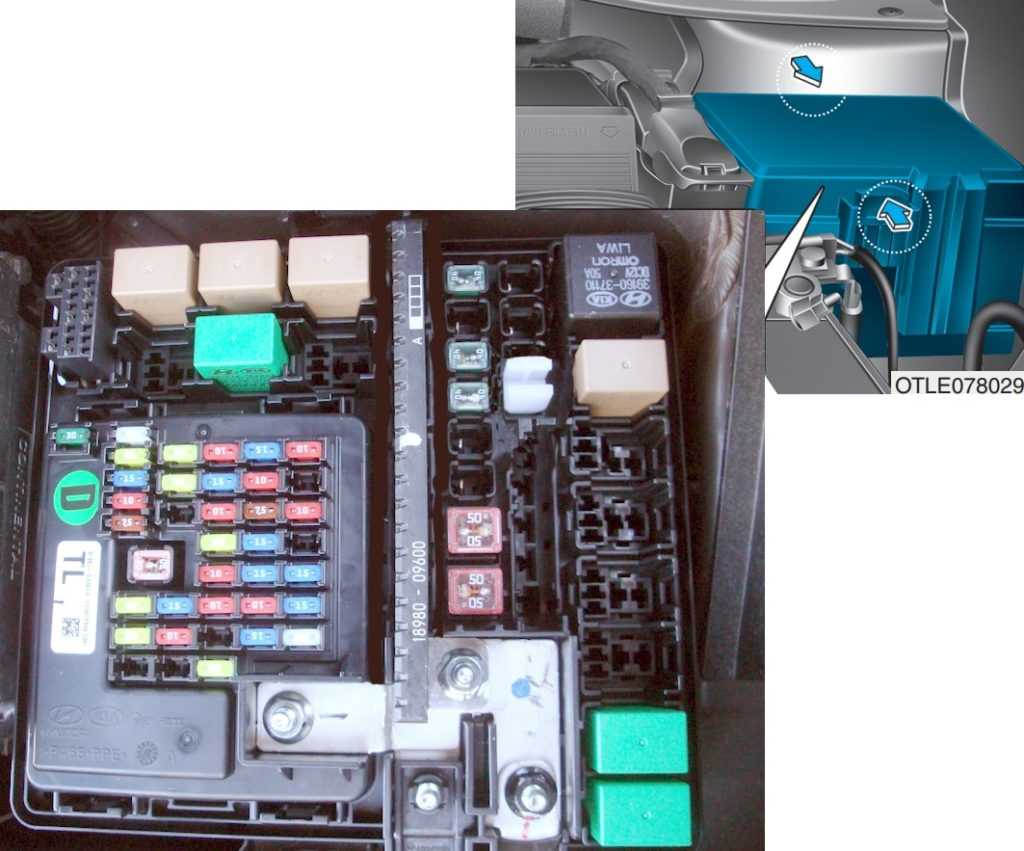

Блок под капотом
Находится в левой части моторного отсека.

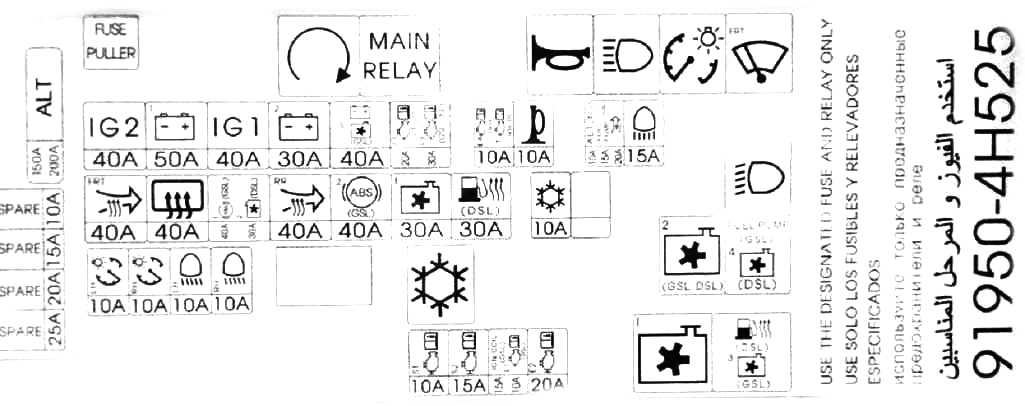

Схема
Описание предохранителей
| MDPS | 80А Модуль управления системой EPS |
| B+1 | 60А Распределительный блок (ARISU 1 (4CH), IPS 1, Предохранитель — P/WDW LH, P/WDW RH, TRUNK, AMP 1) |
| C/FAN | 40А Реле вентилятора системы охлаждения (Низк), Реле вентилятора системы охлаждения (Высок) |
| ABS 1 | 40А Модуль ESC, Многофункциональный диагностический разъем |
| RR HTD | 40А Реле подогрева сидений |
| BLOWER | 40А Реле вентилятора системы охлаждения |
| B+2 | 60А Распределительный блок (Реле звукового сигнала при включении указателя поворота, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Предохранители — P/SEAT DRV, SUNROOF ) |
| B/UP LP | 10А Электро хромовое зеркало, Модуль головного устройства Аудио/видео (A/V) и Навигации, Комбинация задних фонарей (Внутренняя) Левый/Правый, Выключатель лампы стоп-сигнала, BCM, Щиток приборов |
| TCU 1 | 15А Датчик скорости автомобиля, Переключатель режимов работы АКП |
| ABS3 | 10А Модуль системы ESC, Много функциональный диагностический разъем |
| ECU3 | 10А Выключатель стоп-сигналов, ECM, АКП — PCM |
| WIPER | 10А Датчик дождя, ECM, АКП — PCM |
| B+3 | 50А Распределительный блок (Предохранители — MODULE 1, PDM 1, PDM 2, DR LOCK) |
| EMS | 40А Блок EMS (Реле управления двигателем, Предохранители — ECU 4, A/CON, F/PUMP) |
| STOP LP | 15А Выключатель стоп-сигналов, Модуль управления системой Smart Key |
| S/ HEATER FRT | 20А Модуль управления подогревом водительского и пассажирского сидений |
| HORN | 15А Реле звукового сигнала |
| IG2 | 40А Без системы Smart Key: Замок зажигания, Реле Start 1, С системой Smart Key : Реле PDM 4 (IG2), Реле Start 1 |
| ABS 2 | 30А Модуль системы ESC, Многофункциональный диагностический разъем |
| IG 1 | 40А Без системы Smart Key: Замок зажигания, С системой Smart Key: Реле PDM 3 (IG1),Реле PDM 2 (ACC) |
| F/PUMP | 15А Реле топливного насоса |
| ECU 4 | 15А PCM (АКП), ECM (МКП) |
| A/CON | 10А Реле компрессора системы кондиционирования |
| INJECTOR | 10А Топливные форсунки #1 / #2 / #3 / #4, Реле компрессора системы кондиционирования, Реле топливного насоса |
| ECU 2 | 10А PCM (АКП), ECM (МКП) |
| IGN COIL1 | 20А Катушки зажигания #1 / #2 / #3 / #4, Конденсатор |
| SENSOR 2 | 10А Модуль системы иммобилайзера, Датчик положения распределительного вала #1 /#2 |
| SENSOR 1 | 10А Датчик избытка кислорода (Верхний/Нижний), Клапан закрытия дополнительной емкости топливного бака, Электромагнитный клапан системы изменения длины впускного коллектора, Клапан контроля давления масла в системе изменения фаз газораспределения #1 / #2, Электромагнитный клапан системы улавливания паров топлива, Реле вентилятора системы охлаждения двигателя (Низк.), Реле вентилятора системы охлаждения двигателя (Высок.) |
| SPARE | Резерв |
Назначение реле
Хотите помочь дополнить материал? Мы будем рады вашим комментария.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Блок предохранителей в салоне Хендай Грета
Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.
На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.
Схема расположения предохранителей в блоке
Описание предохранителей в салоне
| № | наименование | номинал предохранителя | защищаемая цепь |
| 1 | обогрев заднего стекла | 30a | реле обогрева заднего стекла |
| 2 | обогреватель заднего сиденья | 20a | модуль управления обогревателем заднего сиденья |
| 3 | запасной | 30a | — |
| 4 | электростеклоподъемник с защитой от защемления | 25a | модуль электростеклоподъемника водителя с защитой от защемления |
| 5 | указатель поворота | 15a | bcm |
| 6 | обогреватель переднего сиденья | 20a | модуль управления обогревателем сиденья водителя/пассажира |
| 7 | правый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников |
| 8 | левый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников |
| 9 | запасной | 20a | — |
| 10 | bcm | 10a | bcm, эбу электронных ключей, модуль иммобилайзера |
| 11 | задняя розетка питания | 20a | задняя розетка питания |
| 12 | передняя розетка питания | 20a | передняя розетка питания, прикуриватель |
| 13 | блокирование дверей | 20a | реле блокирования/разблокирования, реле разблокирования двери багажного отделения |
| 14 | brake switch | 10a | эбу электронных ключей, выключатель стоп-сигналов |
| 15 | tcu | 15a | a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
| 16 | start | 10a |
блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления |
| 17 | pdm 1 | 15a | эбу электронных ключей |
| 18 | обогрев зеркал | 10a | наружное зеркало заднего вида со стороны водителя/пассажира |
| 19 | модуль 2 | 10a | консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом |
| 20 | запасной | 10a | — |
| 21 | омыватель | 15a | многофункциональный переключатель |
| 22 | вентилятор 1 | 10a | модуль управления кондиционером |
| 23 | память | 10a | регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
| 24 | плафон внутреннего освещения | 10a | фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой |
| 25 | модуль 3 | 10a | bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения |
| 26 | эбу | 10a | pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
| 27 | кондиционер | 10a | распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
| 28 | задний стеклоочиститель | 10a | блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| 29 | мультимедиа | 20a | аудиосистема, аудиовизуальное головное устройство с навигацией |
| 30 | вентилятор 2 | 10a |
блок управления кондиционером, выключатель клаксона, резистор клаксона |
| 31 | модуль 1 | 10a | bcm, выключатель стоп-сигнала |
| 32 | esp | 10a | переключатель на передней панели, блок управления esp |
| 33 | модуль 5 | 10a | электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый) |
| 34 | запасной | 10a | — |
| 35 | e-call | 10a | модуль mts e-call |
| 36 | запасной | 20a | — |
| 37 | mdps | 10a | блок mdps датчик угла поворота рулевого колеса |
| 38 | подушка безопасности | 10a | модуль управления srs |
| 39 | модуль 4 | 10a | bcm, эбу электронных ключей |
| 40 | подогреватель strg | 15a | bcm |
| 41 | прикуриватель | 20a | предохранитель прикуривателя Hyundai Creta |
| 42 | acc | 10a | реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
| 43 | индикатор подушки безопасности | 10a | комбинация приборов |
| 44 | комбинация приборов | 10a | комбинация приборов |
Блоки под капотом
Главный блок
Находится с в левой части подкапотного пространства, рядом с аккумулятором.
Схема
Описание предохранителей
| IGN | 30А Реле стартера, выключатель зажигания |
| ECU | 30А Блок управления двигателем, топливный насос, кондиционер, генератор, блок управления АКП |
| ВАТТ #1 | 50А Выключатель зажигания, 12- вольтовая розетка в салоне |
| C/FAN | 50А Электро вентилятор системы охлаждения двигателя |
| ABS #1 | 30А АБС, система стабилизации траектории (ESP) |
| ABS #1 | 40А АБС, система стабилизации траектории ESP |
| BLOWER | 30А Вентилятор климатической установки |
| ВАТТ #2 | 30А Выключатель зажигания, 12- вольтовая розетка в салоне |
| INJ | 15А Форсунки |
| SNSR | 10А Электро вентилятор системы охлаждения двигателя, выключатель стоп-сигнала, кислородный датчик, блок управления двигателем блок управления двигателем и трансмиссией |
| DRL | 15А Свет дневного движения |
| F/FOG | 15А Противотуманные фары |
| HORN | 15А Звуковой сигнал |
| A/CON | 15А Кондиционер |
| H/LP(HI) | 15А Фары (дальний свет) |
| H/LP(LOW) | 15А Фары (ближний свет) |
Расшифровка реле
| START | Реле стартера |
| MAIN | Главное реле |
| C/FAN #2 | Реле вентилятора системы охлаждения (низкая скорость) |
| B/HORN | Реле сирены (сигнализация) |
| HORN | Реле звукового сигнала |
| WIPER | Реле стеклоочистителя |
| F/FOG | Реле передних противотуманных фар |
| H/LP (LO) | Реле ближнего света фар |
| F/PUMP | Реле топливного насоса |
| A/CON | Реле кондиционера |
| H/LP (HI) | Реле дальнего света фар |
| C/FAN #1 | Реле вентилятора системы охлаждения (высокая скорость) |
Предохранители и реле Hyundai Solaris (RB), 2010 — 2021
Большинство цепей питания электрооборудования корейского седана защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.
В моторном отсеке
Расположен около аккумулятора.
Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.
1. Отожмите фиксаторы крышки монтажного блока…
2. …и снимите крышку.
| Схема предохранителей моторного блока Солярис | ||
| № | Расшифровка | Ток, А |
| 1 | Резерв | — |
| 2 | — | |
| 3 | Бензонасос | 15 |
| 4 | Звуковой сигнал | 10 |
| 5 | Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок | 50 |
| 6 | Блок управления системой отопления | 40 |
| 7 | Электронный блок управления двигателем | 30 |
| 8 | Замок зажигания, кнопка пуска и остановки двигателя | 40 |
| 9 | 50 | |
| 10 | Кондиционер | 10 |
| 11 | Резерв | — |
| 12 | — | |
| 13 | Система питания | 15 |
| 14 | Датчик положения распределительного вала, датчик концентрации кислорода | 10 |
| 15 | Электронный блок управления двигателем | 10 |
| 16 | Резерв | — |
| 17 | Комбинация приборов, задние фонари | 10 |
| 18 | Резерв | — |
| R1 | Резерв | |
| R2 | Реле звукового сигнала | |
| R3 | Реле замка зажигания, кнопки пуска и остановки двигателя | |
| R4 | Реле кондиционера | |
| R5 | Реле выключателя блокировки зажигания | |
| R6 | Реле вентилятора (низкая скорость) | |
| R7 | Реле вентилятора (высокая скорость) | |
| R8 | диагностического разъема | |
| R9 | замка зажигания | |
| R10 | замка зажигания, кнопки пуска и остановки двигателя | |
| R11 | аварийного предупреждения об экстренном торможении | |
| R12 | электронного блока управления двигателем | |
| R13 | Реле бензонасоса | |
| R14 | Резерв | |
| R15 | Реле электровентилятора радиатора системы охлаждения |
На боковой стенке монтажного блока установлен главный предохранитель.
| Назначение плавких перемычек главного предохранителя | ||
| № | Защищаемая цепь | Ток, А |
| 1 | Реле задних фонарей | 50 |
| 2 | Резерв | — |
| 3 | Резерв | — |
| 4 | Генератор | 125 |
| 5 | Гидроэлектронный модуль ABS, диагностический разъем | 40 |
| 6 | Гидроэлектронный модуль ABS | 40 |
| 7 | Реле обогрева заднего стекла | 40 |
| 8 | Реле вентилятора | 40 |
| 9 | Резерв | — |
В салоне
Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее. 1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…
2. …снимите крышку с панели приборов.
Общий вид блока.
| Схема где находятся предохранители в салонном блоке | ||
| № | Описание | Ток, А |
| 1 | Обогреватель ветрового стекла | 15 |
| 2 | Розетка для подключения дополнительного оборудования | 15 |
| 3 | Предохранитель прикуривателя Солярис | 15 |
| 4 | Замок зажигания | 10 |
| 5 | Сигнализатор отключения передней подушки безопасности | 10 |
| 6 | Подушка безопасности | 10 |
| 7 | Выключатель аварийной сигнализации | 10 |
| 8 | Резерв | — |
| 9 | — | |
| 10 |
|
15 |
| 11 | Резерв | — |
| 12 | Задний противотуманный фонарь | 10 |
| 13 | Передние противотуманные фары | 10 |
| 14 | Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритных огней после извлечения ключа из выключателя (замка) зажигания. | 10 |
| 15 | Стоп-сигналы | 15 |
| 16 | Комбинация приборов | 10 |
| 17 | Модуль управления системой безопасности | 10 |
| 18 | Гидроэлектронный модуль антиблокировочной системы АБС | 10 |
| 19 | Выключатель фонаря света заднего хода | 10 |
| 20 | Иммобилизатор | 10 |
| 21 | Левая блок-фара | 10 |
| 22 | Дневные ходовые огни | 10 |
| 23 | Выключатель аварийной сигнализации | 15 |
| 24 | Модуль управления электронного ключа | 25 |
| 25 | Резерв | — |
| 26 | Кнопка пуска и остановки двигателя | 10 |
| 27 | Датчик скорости автомобиля | 15 |
| 28 | Катушки зажигания | 15 |
| 29 | Электрические стеклоподъемники, люк | 10 |
| 30 | Очиститель ветрового стекла, насос стеклоомывателя | 25 |
| 31 | Блок управления замками дверей | 20 |
| 32 | Блокировка электростеклоподъемников | 25 |
| 33 | Обогрев передних сидений | 15 |
| 34 | Резерв | — |
| 35 | Освещение салона, кондиционер | 10 |
| 36 | Аудиосистема | 20 |
| 37 | Задний левый фонарь, лампы освещения номерного знака, левая блок-фара | 10 |
| 38 | Правый задний фонарь, правая блок-фара | 10 |
| 39 | Реле стартера, противоугонная сигнализация | 10 |
| 40 | Правая блок-фара | 10 |
| 41 | Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника | 25 |
| 42 | Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника | 25 |
| 43 | Система обогрева наружных зеркал заднего вида | 10 |
| 44 | Кондиционер | 10 |
| 45 | Резерв | — |
| Модули реле с обратной стороны блока | ||
Блок под капотом
Находится рядом с аккумуляторной батареей.
Схема
Обозначение
| MDPS | 80А Блок MDPS |
| B+1 | 60А Интеллектуальный соединительный блок (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fuse AMP) |
| B+2 | 60А Интеллектуальная соединительная колодка (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, предохранитель SMART KEY1, SMART KEY2, ТОРМОЗНЫЙ ВЫКЛЮЧАТЕЛЬ) |
| B+3 | 50А Интеллектуальный соединительный блок (предохранитель SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, реле электрического стекло подъемника (предохранитель P / WINDOW LH, P / WINDOW RH) |
| ABS1 | 40А Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40А Модуль ESC, многоцелевой контрольный разъем |
| IG1 | 40А Замок зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG1) / PDM (ACC) со смарт-ключом) |
| IG2 | 30А Пусковое реле, переключатель зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG2) со смарт-ключом) |
| B+4 | 50А Интеллектуальный соединительный блок (предохранитель MODULE8, 4WD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТ ЗАДНИЙ ЗАДНИЙ, ЗАМОК ДВЕРИ, Устройство автоматического отключения тока утечки переключатель предохранителя, ВНУТРЕННЯЯ ЛАМПА, МУЛЬТИМЕДИА, ПАМЯТЬ 2) |
| COOLING FAN1 | 40А Реле высокого уровня охлаждающего вентилятора |
| COOLING FAN1 | 50А Реле высокого уровня охлаждающего вентилятора |
| TCU3 | 40А TCM |
| TCU4 | 40А TCM |
| BLOWER | 40А Реле нагнетателя |
| POWER TAILGATE | 40А Модуль силовых задних ворот |
| REAR HEATED | 40А Реле обогрева заднего стекла |
| WIPER FRT1 | 25А Замок зажигания (без смарт-ключа), реле PDM (IG2) (со смарт-ключом) |
| TCU1 | 15А TCM (7DCT) |
| WIPER FRT2 | 10А BCM |
| ECU3 | PCM (G4NC) / ECM (G4FJ) |
| HORN | 15А Реле звукового сигнала |
| BATTERY MANG | 10А Датчик батареи |
| SENSOR2 | 10А Масляный регулирующий клапан №1 / №2, датчик положения распределительного вала №1 / №2, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, реле топливного насоса |
| SENSOR1 | 15А PCM, датчик кислорода (вверх) / (вниз) |
| ECU2 | 20А КАТУШКА ЗАЖИГАНИЯ №1 / №2 / №3 / №4, конденсатор (G4NC) |
| ECU5 | 15А PCM (G4NC) / ECM (G4FJ) |
| ECU4 | 15А PCM (G4NC) / ECM (G4FJ) |
| SENSOR3 | 10А Соединительный блок E / R (реле высокого уровня охлаждающего вентилятора) |
| DEICER | 15А Обогреватель ветрового стекла, E/R Junction Block (Front Deicer Relay) |
| FUEL PUMP1 | 20А Реле топливного нассоса |
| MODULE1 | 7,5А Адаптивное освещение |
| B/ALARM HORN | 10А Реле аварийной сигнализации |
| ABS3 | 10А ESC Module |
| MODULE2 | 10А Насос |
| POWER OUTLER FRT | 20А Передняя розетка электропитания и прикуриватель |
| ECU6 | 10А PCM (G4NC) / ECM (G4FJ) |
| TCU2 | 15А Переключатель диапазонов АКПП, БУТ, рычаг селектора АКПП Выключатель фонарей заднего хода |
| B/UP LAMP | 10А Переключатель диапазонов трансмиссии, электрохромное зеркало, задний комбинированный фонарь (вход) левый/правый, БУТ, переключатель фонарей заднего хода, модуль MTS E-Call, интеллектуальная распределительная коробка (блок управления IPS) |
| POWER OUTLER REAR | 20А Задняя розетка электропитания |
Блоки под капотом
Основной блок
Располагается с левой стороны моторного отсека, рядом с аккумулятором.
Схема вариант 1
Назначение
| ALT | 150А Предохранитель (A / CON, FRT DEICER), плавкая вставка (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), генератор, блок предохранителей и реле E / R, правый |
| BATT1 | 50А Предохранитель (DR LOCK, FRT FOG LP, B / ALARM, разъем питания (AUDIO-1, ROOM LP)) |
| BATT2 | 30А Предохранитель (FUEL LID, P / WDW LH / RH, HAZARD), многоцелевой контрольный разъем |
| BATT 3/RAD FAN | 40А Предохранитель (STOP LP, BWS), реле вентилятора радиатора (G4KC) |
| IGN 1 | 40А Замок зажигания (ACC, IG1) |
| IGN 2 | 40А Замок зажигания (IG2, START), пусковое реле |
| ECU MAIN | 20/30А Реле управления двигателем |
| FRT HTR | 40А Реле переднего вентилятора |
| RR HTD | 40А Реле обогревателя заднего стекла |
| RR HTR | 40А Реле заднего вентилятора |
| ABS 1 | 40А Модуль управления ABS (G4KC) |
| ABS 2 | 40А Модуль управления ABS (G4KC) |
| C/FAN | 30А Реле вентилятора конденсатора 1 |
| F/FILTER | 30А Реле подогревателя топливного фильтра (ДИЗЕЛЬНЫЙ) |
| ECU/TCU | 10А TCM, ECM (бензин) |
| HORN | 10А Реле звукового сигнала |
| BURNER | 20А Модуль управления топливным отопителем (D4CB) |
| F/PUMP | 15А Реле топливного насоса (G4KC) |
| ALT | 10А Генератор (D4BH) |
| H/LP HI | 15А Реле фар (HIGH), реле фар (LOW) |
| A/CON | 10А Реле кондиционера |
| FRT DEICER | 15А Реле обогревателя лобового стекла (при наличии) |
| TAIL LH | 10А Левая фара (габаритный фонарь), Левая задняя комбинированная лампа, Левая габаритная лампа |
| TAIL RH | 10А Фара правая (габаритный фонарь), задний комбинированный фонарь правый, габаритный фонарь правый |
| H/LP LO LH | 10А Фара левая |
| H/LP LO RH | 10А Фара правая |
| SNSR 1 | 10А Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC нагревателя №1 (D4CB), выключатель стоп-сигнала (D4CB) |
| SNSR2 | 15А D4CB: датчик положения распределительного вала, реле свечей накаливания, привод системы рециркуляции отработавших газов, регулирующий клапан VGT, модуль управления иммобил-ом G4KC: реле топливного насоса, электромагнитный клапан продувки адсорбера, масляный регулирующий клапан, датчик положения коленчатого вала, кислородный датчик, модуль управления иммобил-ом, исполнительный механизм регулировки холостого хода |
| IGN COIL | 15А Катушка зажигания # 1 ~ # 4 (G4KC), конденсатор (G4KC) |
| ECU 1 | 10А ECM (D4CB) |
| ECU 2 | 20А ECM (D4CB, G4KC), форсунка №1 ~ №4 (G4KC) |
| SAFETY P/WDW | 20А Стекло подъемник безопасности |
Схема вариант 2
Устанавливается преимущественно на дизельные модели, с правой стороны, рядом со стойкой.
Схема вариант 1
Обозначение
| GLOW | 80А Реле свечей накаливания |
| PTC HEATER 1 | 40А Реле нагревателя PTC №1 |
| PTC HEATER 2 | 40А Реле нагревателя PTC №2 |
| PTC HEATER 3 | 40А Реле нагревателя PTC №3 |
| ABS 1 | 40А Блок управления ABS / ESC |
| ABS 2 | 40А Блок управления ABS / ESC |
| ECU | 15А Питание электронного блока управления |
| FUEL PUMP | 20А Двигатель топливного насоса |
| DCU 1 | 20А Мощность блока управления дозированием 1 |
| DCU 2 | 20А Блок управления дозированием Power 2 |
| DCU 3 | 20А Блок управления дозированием Power 3 |
| DCU | 60А Основное питание блока управления дозированием |
Схема вариант 2
На этом всё, а если есть что добавить — пишите в комментарии.
Блок предохранителей в моторном отсеке (2004-2010 год)
| Обозначение | Сила тока, А | Защищенные цепи | |
| Подключение предохранителя | IGN | тридцать | Реле стартера, выключатель зажигания |
| ЭБУ | тридцать | Блок управления двигателем, топливный насос (ТНВД), кондиционер, генератор, блок управления АКПП | |
| BATT # 1 | 50 | Замок зажигания, розетка 12 В в салоне | |
| C / FAN | 50 | Вентилятор охлаждения двигателя | |
| АБС №1 | тридцать | АБС, ESP | |
| АБС №1 | 40 | ABS, система стабилизации траектории ESP | |
| ВОЗДУХОДУВКА | тридцать | Вентилятор кондиционера, плита | |
| BATT # 2 | тридцать | Замок зажигания, розетка 12 В в салоне | |
| Предохранитель | INJ | 15 | Форсунки |
| SNSR | 10 | Вентилятор охлаждения двигателя, выключатель стоп-сигнала, датчик кислорода, ЭБУ двигателя и трансмиссии | |
| ДХО | 15 | Дневной ходовой свет | |
| F / FOG | 15 | Противотуманные огни | |
| РОГ | 15 | Звуковой сигнал | |
| A / CON | 15 | Кондиционер | |
| H / LP (HI) | 15 | Фары (дальний свет) | |
| H / LP (НИЗКИЙ) | 15 | Фары (ближний свет) |
Блоки под капотом
Основной блок
Расположен в левой части моторного отсека, рядом с аккумулятором.
Вариант 1
Схема Варианта 2
Назначение
| ВАТТ 2 | Распределительная коробка приборной панели (реле электропривода стекло подъемников, плавкие предохранители (SAFETY P/W — 15 A, HAZARD — 15 А)) |
| ВАТТ 1 | Распределительная коробка приборной панели (реле задних фонарей, плавкие предохранители (S/ROOF — 20 A, FOLDING — 10 A, DR LOCK — 20 A, STOP LP — 15 А, В/A HORN — 15 A, RR FOG LP — 10 A, FRT FOG LP — 10 А, разъем питания (ROOM — 10 A, AUDIO — 20 A)) |
| C/FAN | Реле высоких оборотов охлаждающего вентилятора, реле низких оборотов охлаждающего вентилятора |
| MAIN | Генератор, плавкие предохранители (ABS 1 — 40 A. ABS 2 — 40 A, RR HTD — 40 A, BLOWER — 40 A, MDPS — 80 A, A/CON 1 — 10 А) |
| ABS2 | Многоцелевой контрольный разъем, блок управления анти блокировочной тормозной системой (ABS), блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| ABS 1 | Многоцелевой контрольный разъем, блок управления анти блокировочной тормозной системой (ABS), блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| RR HTD | Реле заднего обогрева |
| BLOWER | Реле вентилятора |
| MDPS | Блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| IGN 2 | Зажигания |
| ECU A | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач), реле управления двигателем (главное реле) |
| F/PUMP | Реле топливного насоса |
| IGN 1 | Замок зажигания |
| HORN | Реле звукового сигнала |
| SNSR 1 | Датчик положения распределительного вала, электромагнитный клапан управления продувкой накопителя топливных паров, кислородный датчик (вверх, вниз по потоку), блок управления иммобилайзером, реле низких оборотов охлаждающего вентилятора, реле высоких оборотов охлаждающего вентилятора |
| ECU В | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач) |
| DRL | Заземление (блока управления электронными системами кузова (ВСМ)) |
| ECU 1 | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач) |
| INJ | Форсунки 1-4, привод управления оборотами холостого хода, реле кондиционера, клапан управления расходом масла (ГАММА) |
| A/CON2 | Блок управления кондиционером |
| A/CON 1 | Реле кондиционера |
Дополнительный блок
Устанавливается с правой стороны подкапотного пространства на модели i20 с дизельными двигателями.
Тут могут находится элементы отвечающие за работу двигателя, такие как:
- GLOW — Реле свечей предпускового подогрева, реле подогревателя воздуха
- PTC — Реле дополнительного нагревателя
На этом всё. А если Вам есть чем дополнить материал, пишите в комментарии.
Блок в салоне
Он расположен под панелью со стороны водителя. Для доступа к нему надо убрать защитную крышку.
Схема
Описание
| A/CON1 | 7,5А Модуль управления кондиционером, кластерный ионизатор (автоматический кондиционер), соединительный блок E / R (реле вентилятора) |
| WIPER RR | 15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| MODULE 6 | 10А BCM, модуль управления смарт-ключом |
| WASHER | 15А Много функциональный переключатель (переключатель омывателя) |
| MODULE 5 | 7,5А Переключатель аварийной площадки, зуммер системы помощи при парковке, BCM, рычаг переключения передач банкомата, ECM 4WD, датчик AEB, консольный переключатель, левый / правый радар обнаружения слепых зон, модуль предупреждения о выезде с полосы движения, модуль управления системой удержания полосы движения |
| AIR BAG | 15А Модуль управления SRS, датчик обнаружения пассажиров |
| MODULE 1 | 10А BCM, Smart Key Control Module, AUDIO, A / V & Navigation Head Unit, TMU Module, AMP, выключатель внешнего зеркала с питанием, блок печатной платы (реле розетки) |
| START | 10А Блок реле ICM (реле охранной сигнализации), переключатель диапазона коробки передач |
| MODULE 7 | 7,5А Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| HEATED STEERING | 15А BCM, подогрев руля |
| MODULE 8 | 7,5А Наружное зеркало с электроприводом водителя / пассажира, центральный переключатель передней панели, соленоид ключа, датчик AEB |
| MODULE 4 | 7,5А Разъем передачи данных, модуль управления кондиционером, левая / правая фара, головное устройство аудио / видео и навигационной системы, электро хромное зеркало, модуль TMU, модуль управления вентиляцией переднего сиденья, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| A/BAG IND | 7,5А Комбинация приборов, центральный переключатель передней панели |
| MODULE3 | 10А BCM, рычаг переключения передач ATM, модуль управления IPS (вход ON / START) |
| SMART KEY1 | 15А Модуль управления смарт-ключом |
| 4WD | 20А ЭБУ 4WD |
| TAILGATE OPEN | 10А Реле открытия задней двери багажника |
| S/HEATER RR | 15А Подогреватель заднего сиденья |
| MDPS | 7,5А Блок MDPS |
| SMART KEY3 | 7,5А Модуль управления интеллектуальным ключом, модуль иммобилайзера |
| CLUSTER | 7,5А Комбинация приборов (IG1 Power), рычаг переключения передач ATM ILL. |
| SMART KEY2 | 10А Модуль управления интеллектуальным ключом, кнопка включения / выключения, модуль иммобилайзера |
| MULTI MEDIA | 15А Головное устройство аудио, аудио / видео и навигации, модуль TMU |
| INTERIOR LAMP | 10А Ключ зажигания III. & Сигнальный выключатель двери, Лампа багажного отделения, Лампа перчаточного ящика, Лампа верхней консоли, Передняя лампа косметического зеркала, левая / правая, Лампа освещения салона, Задний персональный фонарь, левая / правая |
| DOOR LOCK | 20А Реле замка двери, реле отпирания двери, блок реле ICM (двух оборотное реле отпирания) |
| SUNROOF2 | 20А Панорама Люк на крыше |
| POWER OUTLET | 20А Передняя розетка и прикуриватель |
| BRAKE SWITCH | 7,5А Модуль управления смарт-ключом, выключатель стоп-сигнала |
| MEMORY 2 | 10А Разъем канала передачи данных, BCM, комбинация приборов, модуль управления кондиционером, автоматический свет и фотодатчик, электрохромное зеркало, блок реле ICM (реле складывания / раскладывания наружного зеркала) |
| P/SEAT (PASS) | 30А Ручной переключатель на пассажирском сиденье |
| S/HEATER FRT | 20А Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья |
| SUNROOF 1 | 20А Панорама Люк на крыше |
| MODULE 2 | 20А Блок печатной платы (предохранитель — ABS3, ECU6, TCU2, MODULE1, MODULE2) |
| A/CON2 | 7,5А Модуль управления кондиционером |
| HEATED MIRROR | 10А Электропривод наружного зеркала заднего вида водителя / пассажира, модуль управления кондиционером, ECM (G4FJ) |
| P/SEAT (DRV) | 30А Ручной переключатель сиденья водителя |
| SAFETY P/ WINDOW | 25А Модуль электрического стекло подъемника безопасности водителя |
| P/ WINDOW RH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника пассажира |
| P/ WINDOW LH | 25А Главный выключатель стекло подъемника |
| AMP | 25А Усилитель |
