Как удлинить легковой прицеп своими руками?

Поворотные устройства прицепов

На прицепах общетранспортного назначения применяются поворотные устройства двух типов: управляемые колеса (рис. 6) и поворотные оси (рис. 7).

Рисунок 6 – Поворотное устройство прицепа с управляемыми колесами

Рисунок 7 – Поворотное устройство прицепа с поворотной осью (поворотная тележка)

Поворотные устройства с управляемыми колесами характеризуются тем, что при повороте дышла прицепа поворачиваются только управляемые колеса. Конструкция поворотного устройства такого прицепа идентична конструкции переднего управляемого моста грузового автомобиля с неразрезной рулевой трапецией.

Конструктивно поворотные оси выполняются в виде поворотных или подкатных тележек. Поворотные тележки имеют неразъемное шарнирное соединение с рамой прицепа, а подкатные – разъемное.

Поворотные тележки отличаются простотой, надежностью, обеспечивают большие углы поворота тележки относительно рамы, что особенно важно при движении автопоезда в городских условиях. Кроме того, обеспечивается высокая устойчивость прямолинейного движения автопоезда, долговечность элементов подвески за счет снижения действующих на них нагрузок и изгибающих нагрузок на шасси прицепа и его кузов

Основным элементом поворотной тележки является поворотный круг. Применяются круги трех типов: центрально-шкворневой с трением скольжения, центрально-шкворневой с трением качения и бесшкворневой с трением качения. Последний получил наибольшее распространение. Он представляет собой шариковый подшипник большого диаметра (800…1000 мм), нижняя и верхняя кольцевые обоймы которого соединяются соответственно с рамой поворотной тележки и с рамой прицепа (рис. 8 а). Между обоймами заложены шарики, через которые передаются все усилия от тележки на раму.

Рама поворотной тележки имеет собственную ось с колесами и рессорами. Спереди на шарнирах к поворотной тележке крепится дышло. При повороте дышла автомобилем-тягачом происходит поворот всей тележки относительно рамы прицепа.

При движении задним ходом необходимо блокирование поворотной тележки относительно рамы прицепа. Для этого в конструкции тележки предусмотрено стопорное устройство (рис. 8 б). При блокировке поворотной тележки выпуклая поверхность рычага 23 давит на шток 21; при разблокировке – срез (лыска) рычага 23 освобождает шток 21, который под действием пружины 24 выходит из отверстия корпуса 22 стопора.

а)

б)

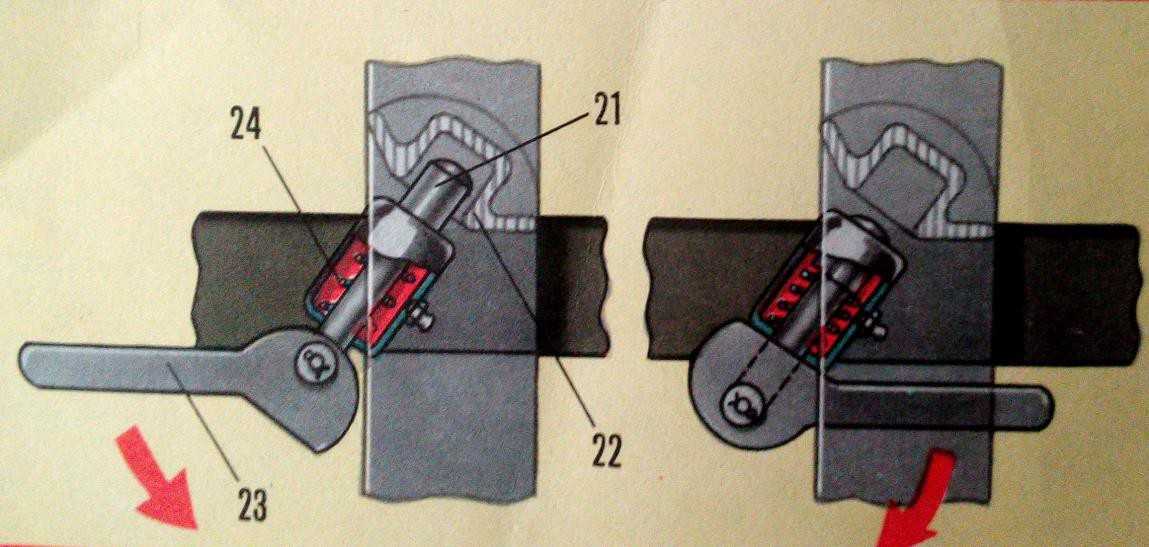

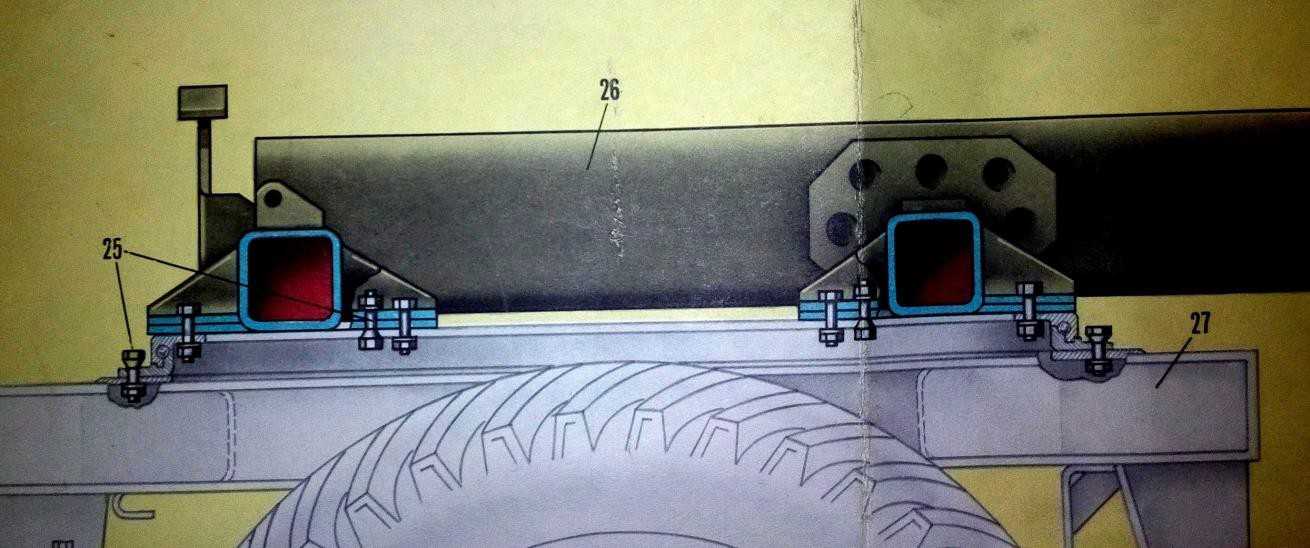

Рисунок 8 – Поворотная тележка: а) крепление тележки к раме; б) стопор поворотного устройства

Работа центрально-шкворневого поворотного круга (рис. 9) заключается в круговом скольжении плит 3. Верхняя плита 3 связана с рамой 1, а нижняя – с поворотной тележкой 5. Все элементы соединены шкворневым шарниром 2.

Рисунок 9 – Шкворневый поворотный круг

Как сделать подкатное колесо для легкового прицепа своими руками

Чтобы его изготовить, потребуется следующее:

Старый домкрат для жигулей или что-либо подобное.
Колёсико, которое будет прикреплено снизу. Его можно купить в соответствующем магазине.
Будет нужна металлическая пластинка.
Болты для крепежа.
Потребуется грунтовка и краска.
Нужна дрель и свёрла подходящего размера.
Сварочный аппарат.
Кисточки для покраски конструкции.

Изготовлено самостоятельно Необходимо будет сделать следующее:

В пластинке и в дышле делаются отверстия для болтов, которые будут скреплять их.
К домкрату нужно приварить металлическую пластину. Она должна быть расположена в вертикальной плоскости и прикреплена к верхней части домкрата.
К нижней части приваривается колесико.
Готовую конструкцию грунтуют и красят для того, чтобы защитить от воздействия окружающей среды.
Теперь конструкцию при помощи болтов прикрепляют к дышлу прицепа. Возможно сделать это соединение с помощью сварки, но в этом случае конструкцию нельзя будет снять.

Теперь самодельная конструкция установлена и готова к работе.

Полезные советы

При изготовлении имеет смысл обратить внимание на следующее:

Поскольку конструкция будет долгое время находиться на открытом воздухе, она должна быть защищена от влияния непогоды. Для этого её нужно будет покрасить.
Колесо приваривается к металлическому основанию, которое при работе домкрата использовалось в качестве опоры.
Хотя можно приобрести небольшое колесо, тем не менее лучше приобрести более мощное и удобное при передвижении.

В сложенном состоянии

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Регистрация самодельного автоприцепа в ГИБДД

Последним этапом будет регистрация самодельной модели собственного производства. ГИБДД отправит владельца и прицепом на экспертизу

Важно, чтобы лаборатория была аккредитована. Надо сохранять чеки на использованные комплектующие, а главное – сертификат на шарнирное устройство, тот самый крепежный элемент

При таком обстоятельстве его лучше покупать. Из стандартных бумаг нужны: копия паспорта владельца и авто, фотографии прицепа для легковых автомобилей своими руками, заявление в ГИБДД о постановке тягово-сцепного устройства на учет, квитанцию о госпошлине. При наличии документов раньше надо было пройти технический осмотр, положительным решением которого признавалось соответствие прицепа нормам, после чего ставили на учет и выдавали номера. Более подробна данная процедура описана в данной статье.

Постоянно проходят мероприятия и выставки для демонстрации автомобильной техники. Автомобилисты любят похвастаться легковым прицепом, созданным своими руками, который вписывается под стиль авто, хотя бы за счет цветовой гаммы. Сегодня выгодно делать прицеп самостоятельно. Индивидуальные решения пополняют коллекцию технических находок при конструировании прицепа. Надежность и безопасность остаётся неизменным правилом.

Всем привет! Сегодня речь пойдет про дышло прицепа. Дышлом называют специальные буксировочные устройства, необходимые для надежного и прочного соединения прицепа с автомобилем.

То есть это неотъемлемая часть любого прицепа, вне зависимости от того, используется он для грузового или легкового автомобиля, служит для тракторного прицепа или крепится к мотоблоку. Во всех этих случаях в конструкциях присутствует дышло.

Сборка прицепа

В первую очередь собирают раму. Она должна быть прочной, что достигается применением металлопроката с большим сечением. Согласно чертежу вырезают заготовки. На ровной площадке их сваривают межу собой. Раму делают единой с дышлом — стыковочным узлом с автомобилем. Это необходимо для обеспечения жёсткости. Дышло должно быть как можно короче, чтобы прицеп быстрее реагировал на манёвры автомобиля. Места стыков металлопроката усиливают наложением рёбер или косынок.

Когда рама готова, приступают к сборке прицепа. Ход работы:

К нижней части приваривают кронштейны крепления колёсной балки. Её фиксируют на подвижных рессорах, стабилизирующих тягах и амортизаторах. Центр балки должен находиться на расстоянии 2/5 от задней части платформы относительно всей длины. У двухосных прицепов ее размещают симметрично центру платформы.
Приваривают передний и боковые борта. Их каркас делают из профильной трубы сечением 25х25 мм. Приваривают петли заднего откидного борта.
Прикручивают болтами либо закрепляют с помощью сварки муфту сцепления с фаркопом. Если используют резьбовой крепёж, необходимо обеспечить прочность соединения и исключить самопроизвольное отвинчивание гаек.
Приваривают кронштейны для крепления запасного колеса, фонарей, кабельного жгута, отражателей и номерного знака.
Конструкцию покрывают несколькими слоями краски поверх грунтовки. Предварительно металл очищают от ржавчины, сварочные швы — от шлака и окалины.
Устанавливают облицовку бортов, днище, крылья.
Крепят, подключают фонари, прокладывают проводку.

Внимание!

Если есть время и желание, можно приварить так называемый стабилизирующий домкрат. Это необязательное условие, а дополнительный элемент, который будет способствовать горизонтальному размещению прицепа в момент стоянки.

Преимущества и недостатки самодельного прицепа

Когда в хозяйстве появляется необходимость в использовании прицепа для мотоблока, многие стоят перед выбором: что выгоднее – купить устройство или сделать прицеп своими руками? Решение каждый принимает самостоятельно, в зависимости от своих навыков в мастерстве и существующих цен на рынке. Преимущества самодельного агрегата состоят в возможности:

определять его габариты по своим потребностям;
изменять какие-то параметры;
выбирать прочные и долговечные материалы, которые обеспечат прицепу для мотоблока долгий срок эксплуатации;
использовать подручные приспособления, которые позволят сэкономить на заводских образцах.

Самодельный прицеп для мотоблока

Материал для автоприцепа

Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:

колеса и рессоры от старого авто, разобранного на запчасти;
куски листового железа;
швеллер или уголок;
различный крепеж (гайки, болты);
куски автомобильной электропроводки.

Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

Конкуренты

Для того чтобы подобрать хороший прицеп для легкового автомобиля, цена которого зависит от многих факторов, следует особое внимание обратить на производителя. Долговечность и практичность устройства зависят от качества узлов и материалов, а также качества окраски приспособления

Неплохие отзывы заслужили прицепные устройства московской фирмы МЗСА. В модельной линейке представлены изделия с алюминиевыми или стальными бортами, дополнительной защитой, крупными колпаками, увеличенными бортами. Также изготовитель предлагает специализированные конструкции для транспортировки катеров, лодок и прочих малых транспортных средств. Отличительной чертой данного производителя является метод порошковой окраски с использованием металлических и керамических вкраплений. Это обеспечивает отличную надежность и безопасность.

Можно ли переделывать легковой прицеп

Чем раздумывать, можно ли переделать заводской прицеп так, чтобы он перевозил в два раза больше грузов или сделать из обычной тележки дом на колесах, лучше сразу покупайте прицепную технику с соответствующими параметрами. Что чаще всего хотят изменить водители в своих ТС, когда надо решить, можно ли переделывать прицеп?

Сделать прицеп более надежным, долговечным.
Расширить функционал транспортного средства, например, установить на платформу оборудование, необходимое для подъема катера из воды.
Увеличить грузоподъемность прицепной техники.
Увеличить размеры кузова для транспортировки длинномерных грузов или негабаритного багажа.
Улучшить дизайн буксируемого средства.

Если дело только в дизайне, можно ли переделывать легковой прицеп так, чтобы он выглядел более современным и стильным? Тут обновления вам, скорее всего, никто не запретит, если основная конструкция остается прежней.

Рекомендуем прочесть: Картинки присяга в россию

А можно к старой конструкции приварить дополнительный фрагмент из металлического профиля, желательно идентичного по ширине и толщине. Материал для удлинения конструкции должен обладать достаточной прочностью и выдерживать большие нагрузки.

Как правило, для удлинения дышла легкового прицепа выбирают металлический швеллер, уголок или трубы квадратного сечения толщиной не менее 3 мм. Специалисты не советуют использовать для наращивания элементов металлические плоские детали, так как они не обладают достаточной прочностью и могут не выдержать нагрузки, лучше все-таки приобрести для этого швеллер или уголок. Можно использовать металлическую полосу, которая перекроет прорезанные во флянце дышла отверстия.

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта

Особое внимание стоит обратить на качество сварочных швов, т. к

именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Ось прицепа

Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)

Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.

К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.

Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.

Виды прицепов собственного изготовления

Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.

Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.

Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.

Готовый или самодельный вариант?

На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.

Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.

Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.

Составляющие

Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.

Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.

Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.

Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.

Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.

Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.

Правила сборки

Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.

Внешний стиль, обшивка

Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.

Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.

Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.

Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.
