Регулятор холостого хода: назначение и ремонт рхх

Определение неисправности датчика холостого хода. Разные способы тестирования

Самым надежным способом диагностики является, конечно же, компьютерная диагностика на тестовом стенде, на котором есть возможность воспроизвести импульсные сигналы ЭБУ.

Кстати, основной трудностью самостоятельного тестирования этой детали и является сложность имитации импульсов контролера.

Итак, способы проверки:

1. Визуальный метод, предполагает проверку вручную;
2. При помощи электронных измерительных приборов. Например, мультиметра или вольтметра;
3. На стенде, собранном собственными руками;
4. В сервисных центрах техобслуживания авто.

Все способы самостоятельной диагностики несовершенны, помогают лишь определить целостность обмоток катушки и замкнутость всей цепи.

Алгоритм действий различный, однако, подготовительный этап, при всех способах, одинаковый:

• Машина ставится на ручной тормоз, фиксируются колеса башмаками;
• Отключается отрицательный пин АКБ;

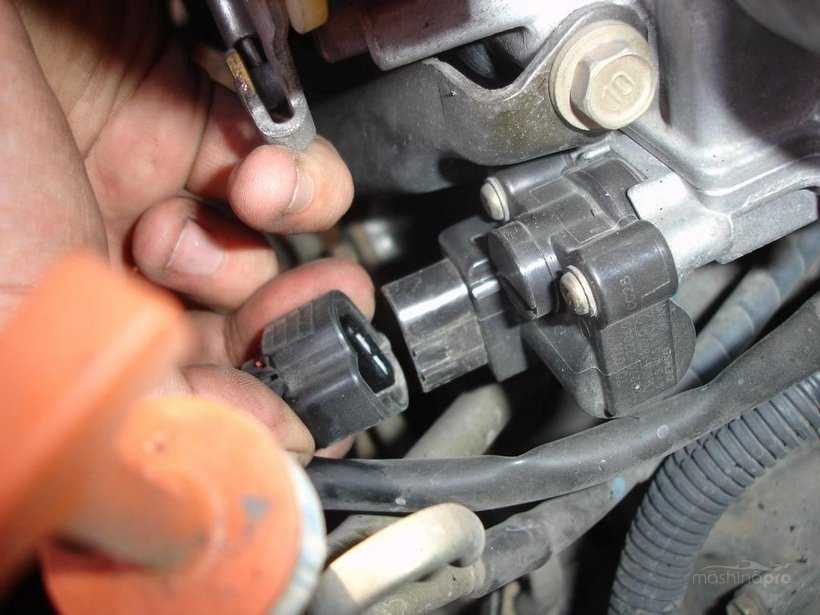

• Находится ДХХ, снимается штекер из разъема ЭБУ, для отсоединения от него клапана.

Следующие шаги зависят от выбранного метода:

— ручная проверка

• Демонтируется датчик. Для этого нужно открутить винты. Часто происходит заклинивание, нужно, в таком случае, просверлит их;
• Освобожденный ДХХ, на весу, вновь соединяется с бортовым компьютером;
• Заводится мотор (это может сделать помощник). Шток полностью втягивается в корпус. ЭБУ пошлет импульс, который заставит шток выдвинуться на определенную длину.

Таким образом, можно убедиться в исправности штока и совместимости с компьютером.

Осуществляется визуальный осмотр катушек (проверка на наличие обрывов), запасного канала (загрязнения), изношенность иглы

После этого можно приступать к сборке самодельного тестового стенда.

— проверка на стенде, собственной сборки

• Зарядное устройство 6В;
• Штекерные колодки (приобрести в магазине);
• Собрать приборчик для тестирования по простой схеме ( с использованием конденсатора, трансформатора от зарядки, выключателей). Схему легко можно найти на специализированных форумах в инете;
• Провести все вышеописанные манипуляции по проверке;
• Загорание лампы на стенде в полную мощность, означает неисправность или загрязненность штока. Промывкой средством WD – 40, восстанавливается работоспособность ДХХ. А в случае искривления или поломки штока, потребуется замена регулятора целиком.

— тестирование мультиметром

• В режиме омметра – величина сопротивления между выходами А и В, С и Д должна лежать в диапазоне 40- 80 Ом;
• На вольтметре стрелка должна отклониться до показаний 12 – 20В.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.
2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Где находится и как работает РХХ?

Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной
воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается
впуск воздушной массы.

Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во
времена карбюраторных моторов, которые ставили, например, на машины ВАЗ,
водители выходили из положения с помощью отвертки и тахометра. Теперь же
выстроена четкая цепь:

Последний элемент цепи
— небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина —
основная деталь механизма. Ее задача — регулировка геометрических параметров
канала, подающего воздушные массы мимо дросселя. Включение электрического
моторчика происходит после подачи контроллером соответствующей команды
регулятору. Она подается по показаниям датчика коленвала.

После этого величина
иглы изменяется, происходит открытие обходного канала. Работать это будет так:

• поступивший во впускной коллектор воздух обогащает топливо;
• топливо начинает сгорать более устойчиво, за счет чего стабилизируется работа двигателя и устраняется падение оборотов.

Поэтому РХХ
стабилизирует работу даже непрогретого мотора.

Регулировка инжекторного двигателя и холостой ход

На моторах с инжекторной системой подачи топлива, как правило, неисправности проявляются не сразу и имеют свойство постепенно прогрессировать. Обычно водитель замечает, что машина начинает с задержками реагировать на педаль газа, обороты скачут на холостом ходу, увеличивается расход бензина, двигатель теряет мощность, силовой агрегат может не ровно работать на разных режимах и т.д.

К таким симптомам могут приводить различные неисправности, так что необходимо проводить компьютерную диагностику двигателя, проверять датчики ЭСУД, исключить подсос воздуха и общие проблемы смесеобразования (бедная и богатая смесь), загрязнение форсунок и другие причины. В том случае, когда других отклонений не выявлено, необходима регулировка инжектора. Начнем с регулировки холостого хода на инжекторном двигателе.

Прежде всего, нужно начинать с проверки регулятора холостого хода (РХХ). Такой регулятор является шаговым электродвигателем со специальной конусной иглой. Задачей РХХ является регулировка подачи воздуха поду правлением ЭБУ для поддержания холостых оборотов. Неисправности РХХ становятся частой причиной плавающих оборотов мотора на холостом ходу.

Для регулировки холостого хода на инжекторе следует:

• отключить клеммы АКБ и произвести демонтаж регулятора холостого хода;
• затем производится очистка установочного отверстия РХХ при помощи сжатого воздуха;
• теперь можно разобрать регулятор ХХ, после чего проводится проверка его направляющей втулки. Если втулка изношена, элемент нужно менять;
• также нужно проверить иглу. Не допускается наличие выработки, повреждений или других дефектов. При обнаружении отклонений иглу РХХ следует заменить;
• далее при помощи тестера проверяются обмотки регулятора, при необходимости очищаются контакты;
• по окончании процесса диагностики и очистки устройство ставится обратно, после чего оценивается работа двигателя на холостом ходу и других режимах.

Добавим, что ряд проблем с холостым ходом может возникнуть и после чистки дроссельной заслонки, которую на многих автомобилях нужно не только правильно чистить, но еще и обучать. Если вы не знаете, как почистить и отрегулировать дроссельную заслонку, рекомендуем прочитать об этом в нашей отдельной статье.

Также отметим, что на регулировки инжектора и работу системы питания можно влиять программно, то есть подключая диагностическое оборудование со специальными предустановленными программами к ЭСУД через OBD разъем. После подключения можно оценить многие параметры работы систем двигателя в режиме реального времени, считать, расшифровать и сбросить возможные ошибки.

На инжекторе возможны и более глубокие доработки, которые предполагают внесение ряда изменений в прошивку ЭБУ. Данная процедура хорошо известна под названием чип-тюнинг двигателя. Такая настройка позволяет изменить заводскую прошивку, адаптировать блок управления под конкретного водителя и его нужды (выставить обороты ХХ, изменить топливные карты и повлиять на смесеобразование, зажигание и т.д.).

Проверка мультиметром

Более точная диагностика проводится с помощью тестера. В первую очередь проверяется качество питания, которое поступает на разъем. Для этого щупы мультиметра присоединяются к выводам колодки (фишки). На дхх поступает напряжение в пределах 20 В, допустимое отклонение 1–2 %.

Проверка регулятора проводится через замер сопротивления на обмотке. Мультиметр переводится в режим измерения сопротивления, подключаются щупы тестера, рабочее напряжение составляет 52–53 Ом, допустимое отклонение 1–3 %.

ДХХ в большинстве вариантов не ремонтируется, поскольку основная неисправность в поломке электромотора и износе иглы. Узел меняют на новый. После замены необходимо «прописать» регулятор в цепи управления РХХ. Оригинальные комплектующие вшиваются в ЭБУ самостоятельно после второго завода двигателя. Необходимо переустановить датчик, завести мотор, остановить зажигание и завести мотор второй раз.

Самостоятельная проверка и замена контроллера занимает до 15 минут и легко проводится в гараже. При выборе запчасти для Нивы рекомендуется использовать только заводские комплектующие или оригинальные реплики.

Диагностика РХХ

В идеале диагностика регулятора должна производиться на стенде, который сможет воспроизвести импульсы бортового компьютера. На практике это дорого, используются бюджетные способы проверки. В любом случае алгоритм действий на начальном этапе одинаковый:

1. затягивается ручной тормоз, под колеса устанавливаются противооткатные устройства – башмаки;
2. отключайте клемму «-» от батареи АКБ;
3. зная, где находятся датчики ДПДЗ и ДМРВ, определяется местонахождение РХХ;
4. клапан отключается от бортового компьютера (вытаскивается штекер из разъема).

Демонтаж клапана

Дальнейшие шаги отличаются для разных методов проверки.

Проверка вручную

Простейшим методом, как проверить РХХ в электронной системе распределения впуска, является ручная диагностика (потребуется помощник):

1. отсоединяется штекер РХХ из разъема;
2. откручиваются два винта, прибор демонтируется;
3. регулятор вновь подключается к ЭБУ, но остается в руках мастера;
4. помощник заводит двигатель, шток в это время должен втянуться в катушки полностью, затем, получив импульс от компьютера, выдвинуться на некоторое расстояние.

Ручная проверка РХХ

Другими словами, проверяется работоспособность штока, владелец убеждается, что эта деталь не погнута, не заклинивает внутри клапана. Однако, это не дает 100% гарантий, что данная модификация РХХ полностью соответствует прошивке ЭБУ контроллера. Игла выдвигается, но на неизвестную величину. В первом случае проверяется разъем, во втором – штекер, маркировка имеется только на штекере.

При классическом варианте проверки «от простого к сложному» этот этап является начальным, дальше следует проверить целостность проводов и катушек, состояние байпасного канала, износ иглы. Только после указанных действий можно собрать самодельный стенд с импульсной подачей напряжения для комплексной диагностики РХХ.

Диагностика мультиметром

На этом этапе понадобится тестер РХХ проверяется этим прибором в двух режимах:

• омметром – при замыкании щупами мультиметра контактов C – D и A – B сопротивление должно иметь значение 40 – 80 Ом, D – C и A – D равняться бесконечности;
• вольтметром – при включении зажигания величина напряжения достигает 12 – 20 В.

proverka-testerom

Импульсная проверка на самодельном стенде

Поскольку стенд стоит 1 500 – 1800 рублей, а регулятор 300 – 500 рублей, покупка прибора экономически не выгодна рядовому пользователю. Простая схема без микрочипов приведена ниже:

• в ней использована 6 В зарядка от любого мобильного устройства;
• колодки штекеров имеются в свободной продаже;
• вначале нужно отключить РХХ от бортового контроллера, затем проверяется ход штока;
• яркое свечение лампы на схеме свидетельствует о неисправности самого штока;
• если лампа горит в пол накала, узел считается исправным.

Схема приспособления для проверки РХХ

Использование чистящего средства позволит восстановить работоспособность штока, но только при засорах. Если эта деталь согнута, нужно заменить регулятор целиком.

Датчики Холла

Как понятно по названию, в основе работы устройства лежит эффект Холла, а его назначение — нормализация работы системы зажигания.

Применение такого оборудования имеет два позитивных момента:

1. Отсутствие контактной группы и риска подгорания.
2. Повышение напряжения на свече зажигания до уровня 30 кВ (вместо 15 кВ).

Такие датчики пользуются большим спросом и применяются во многих системах машины — АБС, тормозной, тахометра и других, к примеру то же датчик фаз, про который сказано выше.

Поломка датчика Холла проявляет себя следующим образом:

• трудности с пуском двигателя;
• остановка мотора во время движения;
• подергивание транспорта;
• проблемы при работе на ХХ.

Датчик Холла является надежным устройством, но иногда он может выдавать неправильные сведения.

Если проверка показала поломку девайса, единственный выход — его замена. При этом найти устройство в авто с карбюратором можно в трамблере.

Основной причиной выхода датчика из строя является накопление грязи, отсутствие контактного соединения или естественный износ.

Нельзя исключать и повреждение проводки в виде обрыва или КЗ. Иногда повреждение происходит из-за перезаряда АКБ.

Для проверки датчика Холла проще всего использовать мультиметр. Напряжение на выводах должно быть от 0,4 до 11 В.

Как вариант, включите зажигание, а после замкните выходы 3 и 2. Если раньше искры не было, а после этого появилась, неисправность именно в датчике.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Режим холостого хода двигателя

Какие обороты двигателя должны быть на холостом ходу (ХХ)? Средние показатели для большинства автомобилей находятся в диапазоне — 700 — 900 об/мин. В режиме холостого хода ДВС не испытывает существенных нагрузок, а расход топлива — минимальный.

При настроенном ХХ — двигатель получает минимальные нагрузки, а топливо израсходуется экономно.

Отрегулированный холостой ход необходим: при прогреве двигателя, простое в пробках на нейтральной передаче и работе печки отопления без передвижения транспортного средства.

Принудительное повышение оборотов, при запуске холодного двигателя даёт свой плюс — смазка ДВС приобретает необходимую текучесть при быстром нагреве. При поломке регулятора ХХ можно воспользоваться педалью газа, но лучше пройти комплексную диагностику и устранить причину плавания оборотов на холостом ходу.

Возникают ситуации, когда двигатель попросту нельзя глушить из-за поломки стартёра, генератора или при севшем аккумуляторе.

При движении по трассе прыгание оборотов незаметно, а в городском режиме доставляет немало забот и лишних нервов.
