Пошаговая инструкция по демонтажу и установке подшипника на Ладу Гранте

Для информации хочу вам подсказать. У всех моделей ЛАДА изделия в задней ступицы унифицированы. Поэтому если вы раньше уже выполняли ремонт, какой-либо другой модели ЛАДА, то с легкостью справитесь и с моделью ВАЗ 2190 (Lada Granta).

Установите автомобиль на ровную поверхность. «Сорвите» болты. Снимите защитную крышку контргайки. Отвинтите ее немного.

После чего поднимите домкратом одну сторону машины. Перед этим не забываем установить упоры по обе стороны колес. Используйте кирпичи, при отсутствии деревянных упоров.

Для страховки и в целях безопасности подложите запасное колесо по автомобиль. Это необходимо для того, чтобы при соскакивании с домкрата авто вы не пострадали.

Отвинтите болты.

Далее необходимо с использованием ключа №10 открутить тормозные болты.

Выкрутите гайку и снимите ступицу.

Необходимо зажать ступицу в тиски. Снять стопорное кольцо. Для этого понадобятся круглогубцы.

Для того, чтобы облегчить извлечение подшипника – брызгаем на него «вэдэшкой».

Даем возможность проникнуть жидкости во все уплотнения и щели на протяжении 30 минут.

Можно применить несколько методов демонтажа старого подшипника:

— при помощи съемника; — используя металлическую оправку и молоток; — с использованием обычных тисков; — или пресса, но он не во всяком гараже есть.

Самый простой и проверенный вариант я бы посоветовал использовать тиски.

Вставляем оправку на наружную обойму подшипника. Зажимаем губками тисков и крутим тиски, выдавливая деталь.

И в конце извлекаем изделие постучав молотком по оправке. Подшипник выпадет.

Очищаем внутреннюю поверхность отверстия ступицы от ржавчины, пыли и грязи. Промываем соляркой, вытираем тряпкой.

Далее смазываем смазкой типа литол.

Вертикально зажимаем ступицу, устанавливаем новый подшипник и молотком через оправку вгоняем на 10мм. Следите, чтобы не было перекосов.

Удары должны быть не сильными, во избежание повреждения наружной обоймы.

Потом теми же тисками зажимаем подшипник со ступицей и докручиваем до полного вхождения детали.

Устанавливаем стопорное кольцо.

Для того, чтобы установить ступицу и собрать узел, необходимо смазать полуось.

Наставляем ступицу на вал и потом при помощи гайки затягиваем ее.

Если есть динамометрический ключ, то производим затяжку им. Момент затяжки должен быть 220 н/м.

При отсутствии указанного ключа – используем обычный ключ до полной крепкой затяжки. Далее откручиваем на 20 градусов.

Затем гайку ступицы контрим при помощи зубила и молотка.

Остальное выполняем, так же как и при демонтаже, только в обратной последовательности.

Перед этим осматриваем все детали и очищаем ржавчину, грязь и масло. Ставим на место колесо.

Все, вы справились самостоятельно с заменой подшипника на вашу Гранте!

Особенности передней подвески Гранты

Передняя подвеска – независимая, это значит, что когда одно из передних колес попадает в яму, второе сохраняет своё положение. Чтобы при езде на ровной дороге оба колеса находились в одной плоскости и вращались равномерно и параллельно друг другу, между ними установлен стабилизатор. На передней части системы подрессоривания Гранты подшипник крепления устанавливается между пружиной амортизатора и опорой кузова. В результате вес машины полностью сосредотачивается на нем и держит его в сжатом положении. Люфт при такой конструкции сводится к нулю – посторонние шумы исчезают.

Независимая схема состоит из амортизаторов гидравлического типа и двух поперечных рычагов, которые дополняются стабилизаторами поперечной устойчивости. Для усиления рычагов используются так называемые растяжки верхних опор передних стоек. С завода их не ставят, поэтому автовладельцы вынуждены их устанавливать самостоятельно. Пружина имеет коническую форму, внутри расположен гидравлический амортизаторов, шаг витков – переменный.

Нижняя часть стойки опирается на поворотный кулак. Передняя подвеска устроена таким образом, что при вращении руля колеса поворачиваются поворотным кулаком, а вместе с ними поворачиваются пружина и амортизатор. При этом стойка последнего остаётся в неподвижном положении. Благодаря такой особенности удаётся увеличить срок службы амортизаторов.

Конструкторами был модернизирован блок передних опор стоек, что позволило добиться увеличения их прочности, устранения скрипов, вибраций и дребезжания. Стабилизатор поперечной устойчивости остался без изменений. Он изготовлен из закалённой стали, крепится справа и слева к нижним рычагам, посередине жёстко скреплён с кузовом.

Ещё одна особенность обновленной ходовой части Лады Гранты – увеличенный кастор. Это угол поворота управляемых колес, который на Гранте составляет 2° 45`. У такого решения есть и преимущества, и недостатки. С одной стороны, улучшается управляемость, на высокой скорости автомобиль показывает более высокий уровень курсовой устойчивости. С другой – для вращения руля нужно прилагать немного больше усилий. Рулевое управление тоже было обновлено:

• установленный электроусилитель рулевого механизма имеет больший компенсирующий эффект;
• используется рулевая рейка с меньшим передаточным числом (короткая).

Негодование у владельцев вызвал возврат к использованию стандартной системы подрессоривания от Калины. Поворотный угол остался прежним, усилитель руля не используется. Однако это наблюдается только в минимальных комплектациях.

Замена «гранаты» на Лада Гранта

1) Вначале вам нужно поставить машину на твердую ровную поверхность, чтобы можно было поднять ее на домкрате.

2) Снимите колесо с помощью баллонного ключа.

3) Ослабьте ступичную гайку головкой на 30. Если трудно крутить, используйте железную трубу в качестве рычага.

4) Демонтируйте тормозной суппорт.

5) Выкрутите 2 болта от шаровой опоры.

6) Открутите ступичную гайку полностью, возьмите монтажку и снимите ступицу со ШРУСа (и с шаровой опоры).

7) Стяните пыльник и удалите смазку, иначе будет очень много грязи.

С помощью молотка аккуратно выбейте «гранату».

9) Не забудьте снять отверткой стопорное колечко.

10) Слева на фото ШРУС производства «АвтоВАЗ», а справа – «Белмаг». Как видно, конкретно из этих образцов предпочтительнее вазовский, поскольку у него лучше прокалка.

11) Возьмите смазку и заполните ей весь подшипник «гранаты».

12) Оденьте новый пыльник и заложите в него смазку. Потом поставьте новое стопорное колечко.

13) Накрутите на ШРУС ступичную гайку.

14) Ударяя молотком по гайке, забейте «гранату» на место

В процессе крайне важно держать ШРУС ровно по отношению к приводу

15) Затяните хомуты пыльника.

16) Открутите гайку, после чего собирайте все в порядке, обратном снятию. Рекомендуем все болты промазать графиткой, чтобы они не закисали.

17) Не забудьте переместить со старого ШРУСа кольцо АБС, если его не оказалось на новом, иначе могут возникнуть проблемы с ее работой.

Замена ШРУСа – мероприятие непростое и довольно ответственное, поскольку если сделать что-то не так, есть риск повредить другие узлы и агрегаты.

Описанная выше схема действительна лишь для внешней «гранаты». Чтобы добраться до внутренней, машину желательно поставить на подъемник, слить масло из КПП, проделать ряд манипуляций по снятию ступицы со ШРУСа, а потом при помощи монтажки аккуратно, стремясь не повредить защитное кольцо, вытащить привод из коробки передач.

После этого, зажав его в тисках, можно с комфортом заниматься заменой. На сегодня все, удачи на дорогах!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Выбор нового подшипника для Lada Granta (ВАЗ 2190)

Для этого вам необходимо знать оригинальный номер подшипника Lada Granta (ВАЗ 2190). Производитель АвтоВАЗ указывает на №21080-3104020. Можете использовать гостовский №256706АКЕ12. Эти два номера приемлемы при выборе детали.

Рекомендую также использовать и аналоги:

— российский производитель SPZ №2108-3104020;

— производство Россия VBF №2108-3104020;

— ФАГ германский поставщик №54512А;

— шведский аналог SKF VKBA1307.

При покупке обязательно проверяйте размеры. Они должны быть такие:

— внутренний диаметр – 30мм; — наружный диаметр — 60мм; — ширина – 37мм.

Ну и конечно сама деталь должна быть без вмятин и свободно вращаться. Приобретя подшипник, вы можете приступать к его замене.

Меняем наружный ШРУС Лада Гранта своими руками

Никаких сложностей при самостоятельной замене ШРУСа возникнуть не должно, если пользоваться простой инструкцией и иметь базовый набор инструмента. Неплохо также, чтобы под руками был съемник для гарниров равных угловых скоростей. Артикула у него, вроде бы, нет, но выглядит он так.

Как вариант, можно использовать ударный съемник простейшей конструкции с приваренной ступичной гайкой, но любые лишние ударные нагрузки на трансмиссию будут ей не слишком полезными.

1. Пока машина на земле, откручиваем ступичную гайку головкой на 30 с длинным воротком.
2. Поднимаем автомобиль, снимаем колесо и выкручиваем гайку ступицы.
3. Откручиваем суппорт, не разбирая его.
4. Откручиваем болты шаровой опоры.
5. Снимаем ступицу со ШРУСа и одновременно с шаровой опоры, отводим в сторону.
6. Расслабляем хомуты и отводим пыльник дальше по приводу, ближе к коробке передач.
7. Съемником или молотком просим ШРУС покинуть место дислокации.
8. Снимаем стопорное кольцо.
9. Наполняем внутреннюю полость ШРУСа смазкой, которая идет в комплекте.
10. Остатки смазки укладываем в новый пыльник, ставим его на место.
11. Накручиваем на новый ШРУС гайку и устанавливаем на место.
12. Легкими ударами молотка по гайке заводим шарнир до конца, до защелкивания стопора.
13. Устанавливаем пыльник, контролируем, чтобы он стал без перекосов и затягиваем хомуты.

Собираем все в обратной последовательности, керним ступичную гайку и делаем пробную поездку.

Резюмируем

Как видите, процесс замены тормозных колодок не сложен, важно изначально понять, как починить. Работы не займут много времени – полчаса, а на второй-третий раз вы сделаете это еще быстрее

Обращайте внимание на звуки при торможении: если появился свист, скрежет или скрип, ощущается отдача в педали, система начинает «бить» – пора устанавливать новые колодки. Практика показывает, что на Лада Гранта у водителя со спокойной манерой вождения, ресурс комплекта увеличивается до 50 тысяч километров, у автомобилистов, у лихачей – снижается до 30 тысяч километров

Также смотрите замену передних тормозных колодок на Лада Гранта на этом видео:

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Замена пыльника внешнего ШРУСа без снятия

Этот вариант исключает разъединение шарнира и вала (если демонтаж не предусмотрен конструкцией или есть риск разрушения деталей). Для проведения процедуры понадобится специальное приспособление, растягивающее пыльник.

Самым сложным в такой работе является заполнение смазкой внутренней полости.

Часто автовладельцы сталкиваются с “прикипанием” к валу шарнира. Если ступица держится болтом, максимально закрутите его для разъединения запчастей. Когда деталь упрется в осевой торец, сделайте 3 дополнительных оборота (используйте гаечный ключ). При гаечном крепеже нужно снять полуось и зажать в тисках привод. Такая фиксация позволяет сбить деталь зубилом. Если этого сделать не получится, остается не самый удобный “домашний” вариант — разрезать кольцо болгаркой.

Как заменить подшипник в Ладе Гранте?

Замена заднего ступичного подшипника потребует присутствия таких инструментов:

• специального съемника, предназначенного для ступиц;
• зубила в паре с молотком;
• съемника для демонтажа стопорных колец;
• головки «30»-го размера;
• тисков;
• приспособления, позволяющего выполнять выпрессовку и обратную установку подшипника;
• плоско-профильной отвертки.

Приступаем к работе.

1. У заднего колеса Лада Гранта снимаем декоративный защитный колпак.
2. Рычаг трансмиссии устанавливаем в позицию, соответствующую 1-й передаче.
3. К передним колесам приставляем упоры против самопроизвольного качения.
4. Ослабляем гайку, фиксирующую непосредственно ступицу. Пользуемся удлиненным воротком. Также «отпускаем» колесные болты.
5. Посредством домкрата вывешиваем тот бок кормы автомобиля, с которого предполагается замена заднего ступичного подшипника.
6. Извлекаем колесо и демонтируем барабан, принадлежащий тормозному узлу автомобиля LADA Granta.
7. «Побеждаем» ступичную гайку и извлекаем упорное кольцо.
8. Вооружившись съемником, с особой аккуратностью спрессовываем ступицу с посадочного места на оси.
9. Извлеченную ступицу зажимаем посредством тисков. Не забываем о снятии стопорного кольца (съемником).
10. Теперь спрессовываем подшипник. Внутреннюю ступичную полость очищаем посредством щетки.
11. Впрессовываем новый подшипник и корректно фиксируем стопорное кольцо. Контролируем правильность посадки элемента во внутренней полости ступицы с целью избегания перекоса.
12. Осуществляем монтаж ступицы. Также нелишним будет очистить компоненты тормозного узла от скопившейся грязи и ржавчины. Здесь пользуемся металлической щеткой, имеющей нежесткую щетину.
13. Возвращаем на место барабан и надеваем колесо.
14. Закручиваем колесный крепеж и опускаем вывешенный бок авто до момента соприкосновения колеса с землей.
15. Выполняем затяжку центральной гайки. Надеваем декоративный колпачок.
16. Обтягиваем колесный крепеж и запускаем мотор LADA Granta. В движении проверяем качество работ. Здесь не должны присутствовать звуковые эффекты, характерные для неисправного подшипника. Когда таковые отсутствуют, то замена заднего ступичного подшипника осуществлена корректно.

Замена ШРУСов (шарниров равных угловых скоростей) на автомобиле Лада Гранта ВАЗ 2190

• Пассатижи
• Отвертка плоская большая
• Молоток малый
• Выколотка из мягкого металла
• Тиски с накладками губок из мягкого металла
• Домкрат

Детали и расходники:

• Смазка ШРУС-4
• Деревянная проставка
• Шарниры равных угловых скоростей
• Клапан вала привода переднего колеса
• Ветошь
• Перчатки

Замена ШРУСа или его ремонт — довольно распространенное явление, предвестниками которых являются стуки, хруст и треск во время поворота колес автомобиля.

Порядок выполнения работ:

1. Снимите привод переднего колеса с автомобиля, как описано здесь или здесь.

2. Зажмите вал привода в тиски с накладками губок из мягкого металла.

3. Сожмите пассатижами отогнутые усики внутреннего хомута пыльника внутреннего ШРУСа.

4. Сожмите пассатижами замок хомута пыльника внутреннего ШРУСа.

5. Снимите хомут.

6. Аналогично снимите наружный хомут пыльника ШРУСа.

7. Сдвиньте грязезащитный чехол по валу и выверните его наизнанку.

8. С помощью выколотки сбейте внутренний ШРУС с вала привода переднего колеса, прикладывая усилие к обойме ШРУСа.

9

Обратите внимание: на внутреннем конце вала привода переднего колеса установлен пластмассовый буфер

10. Проверьте наличие смазки в новом ШРУСе. В ШРУС должно быть заложено 80 см. куб. смазки ШРУС-4.

11. Устанавливая ШРУС, насадите его на вал привода переднего колеса несильными ударами молотка через деревянную проставку по наружному торцу хвостовика вдоль его оси до фиксации шарнира на валу. При установке ШРУСа следите за тем, чтобы в него не попала грязь.

12. Установите пыльник на корпус ШРУСа.

13. Установите наружный и внутренний хомуты крепления пыльника ШРУСа в порядке обратном снятию.

14. При необходимости замены пыльников, сняв с вала привода переднего колеса ШРУСа, снимите с пыльника клапан выпуска воздуха в сборе с кожухом, сдвинув клапан по валу. Снимите с вала привода переднего колеса пыльник.

15. Для замены клапана выверните его кожух и, вынув клапан из кожуха, снимите клапан с вала привода переднего колеса.

16. Затем снимите с вала привода переднего колеса кожух клапана.

17. Установите клапан и новый пыльник ШРУСа в порядке, обратном снятию.

18. Установив ШРУС, закрепите пыльник хомутами.

19. Для замены наружного ШРУСа снимите его наружный и внутренний хомуты пыльников аналогично тому, как это делали для внутреннего ШРУСа.

20. Сдвиньте пыльник по валу привода переднего колеса и выверните его наизнанку.

21. С помощью выколотки сбейте наружный ШРУС с вала привода переднего колеса, прикладывая усилие к обойме ШРУСа.

22. Установите на автомобиль Лада Гранта ВАЗ 2190 наружный ШРУС аналогично установке внутреннего ШРУСа. Отличие заключается в том, что в наружный ШРУС надо заложить вдвое меньше (40 см. куб.) смазки ШРУС-4, чем во внутренний ШРУС.

В статье не хватает:

• Качественных фото ремонта
• Фото инструмента
• Фото деталей и расходников

Обзор цен производителей на передние, задние шарниры

Как выбрать и купить качественные детали

Специалисты сервисных центров настоятельно рекомендуют приобретать расходные материалы, комплектующие исключительно в специализированных магазинах, представительствах, у официальных дилеров.

В меньшей степени нужно пользоваться услугами непроверенных поставщиков, реализовывающих запчасти по несвойственно низкой стоимости.

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в инструкции по эксплуатации техническим средством. При отсутствии таковой брошюры, получите консультации у специалиста.

Что нужно для установки нового ШРУСа

ШРУС, несмотря на свою прочность, имеет детали способные изнашиваться со временем или при неправильном использовании. Часто замена ШРУСа случается из-за повреждения пыльников – в процессе езды возникают трещины, отверстия, которые забиваются грязью, водой и пылью. Так можно ехать сотни, а то и тысячи километров, что окончательно добьет механизм. Неполадки пыльника выражаются в треске при повороте колес (при повороте вправо трещит левое колесо, при повороте влево — правое). Порой менять ШРУС приходится из-за неправильных действий водителя. Разгон мотора с пробуксовкой, старт на вывернутых колесах, торможение трансмиссией – нередко причина неисправности кроется в этом.

Негативно сказывается на ШРУСе люфт в шаровой опоре. Он возникает, когда сама опора уже сильно изношена. Если данная проблема не будет вовремя выявлена, это очень негативно повлияет на ШРУС. Так, езда на большой скорости может вырвать палец опоры, из-за чего граната может разбиться.

Крайне редко поломки ШРУСа вызваны заводским браком в деталях механизма или изначально некорректной установке. Вкупе с изношенным пыльником, проблема может достичь немыслимых масштабов. Множество отзывов на автомобильных форумах упоминали о низком качестве некоторых деталей – как основных элементов функционирования, так и дополнительных мелочей, вроде хомутов.

Независимо от источника неполадок, граната, работающая неправильно, требует замены. Производители машин утверждают, что при износе деталей, замене подлежит абсолютно весь механизм, даже те элементы, которые не пострадали от поломки. Учитывая высокое качество материалов, стоить ремонт будет не мало. В связи с этим заменить ШРУС владелец авто пытается своими руками. Что же понадобится водителю?

• яма или подъемник;
• молоток, отвертка, пассатижи, домкрат;
• набор ключей или головок;
• слесарные тиски;
• новые хомуты, смазка (ШРУС-4, например), гайка ступицы со стопором.

Последнее (расходные материалы) зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа.

Toyota Carina 1997, двигатель бензиновый 2.0 л., 260 л. с., полный привод, механическая коробка передач — наблюдение

Toyota Carina, 1996

Комментарии 31

a.d-cd.net/a9f389s-960.jpga.d-cd.net/2a9f389s-960.jpgПо фото вижу, что металлический пыльник для защиты сальника слетел с посадочного места, он должен стоять вот так:a.d-cd.net/8f0a688s-960.jpg

Это да) Он слетел) Как думаешь стоит сразу тогда и сальник этот поменять? или не стоит?

Думаю стоит, если привод вылетал при езде, значит и сальнику лучше не становилось от этого. Правый и левый разные.

90311-47003 Его вроде парт да?

Стопорное кольцо на гранате стоит? Если нет, то нужно поставить.Стопорные кольца с обоих сторон.static.baza.farpost.ru/v/1484620654511_bulletinЕсли стоит, то сжалось, нужно разжать на пару миллиметров и не будет вылетать.

то есть пправый привод тоже короткий у меня?) Я просто тыщу лет не разбирал)) Не помню уже) Человек в коментах ниже показывает огромный привод)

У тебя же МКПП от 3SGTE.Длинный привод на 4WD был у 215 3SFE (рестайлинг), 215 3SGE и 215 3SGTE АКПП, у остальных оба короткие. Вернее будет так: у 4WD МКПП Е150 Е154 оба передние приводы короткие.

Стопорное кольцо на гранате стоит? Если нет, то нужно поставить.Стопорные кольца с обоих сторон.static.baza.farpost.ru/v/1484620654511_bulletinЕсли стоит, то сжалось, нужно разжать на пару миллиметров и не будет вылетать.

Он по моему вот так выглядит. или смысл не меняет? Все равно во всем виновато стопорное кольцо?)

Это от АКПП привод.

Стопорное кольцо на гранате стоит? Если нет, то нужно поставить.Стопорные кольца с обоих сторон.static.baza.farpost.ru/v/1484620654511_bulletinЕсли стоит, то сжалось, нужно разжать на пару миллиметров и не будет вылетать.

Граната-то здесь причем? Привод выпрыгивает из коробаса целиком, отсюда и замасливание всего, что рядом. Так-то, надо почитать мат.часть, блин, самому интересно

ВНУТРЕННЯЯ ГРАНАТА! ОНА ЖЕ ПОЛУОСЬ! Рекомендую для начала самому полистать литературу!

Я ПИСАЛ:»Так-то, надо почитать мат.часть, блин, самому интересно», подразумевая СЕБЯ, САМОМУ почитать, а не тебя носом тыкать!

Менять шарнир равных угловых скоростей (ШРУС, или в народе граната) на ВАЗ-2112 надо тогда, когда появляется своеобразный стук (треск) в этой детали. Если такой ремонт не производить вовремя, то граната может вылететь из своего места во время движения. Тогда уже придётся вызывать эвакуатор для транспортировки автомобиля на СТО, так как самостоятельно ехать оно уже не сможет.

Диагностика неисправности

При значительном износе внутренней обоймы, образуется значительный люфт ШРУСа, который даёт о себе знать различными звуковыми эффектами. Наиболее часто хрустит ШРУС, на поворотах. Данный дефект, при значительном износе, может также проявляться небольшими толчками на рулевом колесе. Особенно такой эффект заметен на автомобилях не оборудованных гидро- или электроусилителем руля.

Значительный износ ШРУСа, может быть определён и по толчкам при трогании автомобиля с места, а также при резком изменении режима работы двигателя, особенно на небольшой скорости. Данная техническая проблема, может быть вызвана и другими неисправностями трансмиссии, которые при определённых условиях, могут издавать аналогичные звуки, поэтому прежде чем вынести окончательный приговор старому ШРУСу, необходимо убедиться в правильно поставленном диагнозе. Для определения радиального зазора, потребуется вывесить поочерёдно переднюю подвеску автомобиля и зафиксировав вал главной передачи, провернуть колесо в различных направлениях, если свободное качение колеса будет значительным, и при этом будет наблюдаться стук, ШРУС можно считать неисправным, и его замена должна быть выполнена незамедлительно. В некоторых случаях, причиной подобного явления может быть ослабление крепления ШРУСа к валу автомобиля. Данная проблема решается закручиванием болтов, удерживающих ШРУС. При этом обязательно должно быть соблюдено условия затяжки данной детали необходимым усилием. Если момент затяжки будет меньше установленного заводом-изготовителем, то данная неисправность вновь даст о себе знать спустя небольшой промежуток времени.

Проверка состояния ШРУСа

1. Внешние (наружные) ШРУСы – две штуки, расположены на ступицах, осуществляют передачу крутящего момента колесам. Угол поворота значительно выше, чем у внутреннего ШРУСа. Также они принимают больше нагрузки. Соответственно, чаще ломаются и требуют регулярного осмотра и замены при необходимости. Имеют меньший размер.
2. Внутренние ШРУСы – две штуки, заставляют полуось двигаться, расположены в КПП на каждую сторону по одному. Имеют больший размер. Меньше подвержены нагрузкам и, соответственно, могут работать дольше.

Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний – выворачиваем руль до упора (в правую или левую сторону) и тихонько трогаемся. В случае присутствия неполадок будет появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук.

Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней – треском при движении прямо. Звук усилится, если ехать по бездорожью – каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт – возникшие проблемы с внутренним ШРУСом очень опасны. Его осмотреть несколько сложнее:

1. Загоняем машину на подъемник.
2. Включаем первую передачу, колеса должны медленно вращаться (авто должно быть чуть приподнятым).
3. Наличие отчетливого хрустящего звука – свидетельство наличия проблем.

Услышав треск во время езды – на поворотах, при преодолении препятствий бездорожья, резких ускорениях – немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, а не пешеходом. Кроме того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Порядок сборки пошагово

Весь перечень манипуляций по сборке в авто Лада Калина выполняем в строго обратной последовательности. Во время процедуры необходимо учитывать некоторые нюансы.

1. Сначала на полуось надеваем пыльник. Если это получается затруднительно, то ее поверхность можно смазать прилагаемой к комплекту нового шарнира смазкой.
2. Теперь эту же смазку набиваем в подшипник ШРУС, а остатки во внутреннюю полость пыльника.
3. Устанавливаем шарнир на полуось. Действуем также молотком, прикладывая ударную нагрузку к корпусу. Стопорное кольцо следует заменить.
4. Когда «граната» «села» на свое место, надвигаем пыльник, предварительно сдавив его руками для удаления избытка воздуха. Устанавливаем хомуты.
5. Также поступаем при замене внутреннего шарнира.

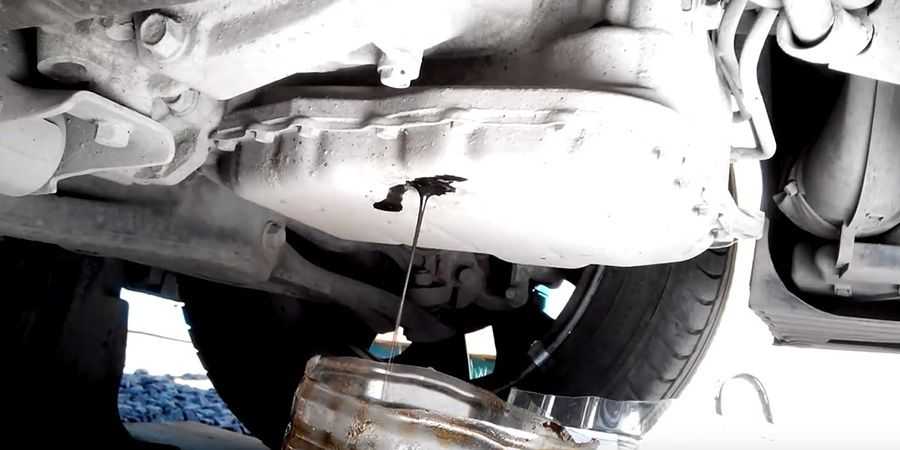

6. Теперь устанавливаем полуось в картер трансмиссии до момента зацепления вала с полуосевой шестерней. Не забываем впоследствии залить в агрегат масло.
7. Наружный шарнир заводим в поворотный кулак до полного зацепления со шлицевой обоймой ступицы. Накручиваем центральную гайку (не затягиваем).
8. Возвращаем на место шаровую опору.
9. Навешиваем колесо и не сильно затягиваем его крепеж.
10. Опускаем авто (домкрат разгружаем не полностью). Затягиваем весь крепеж с требуемыми моментами. Извлекаем домкрат и упоры. Замена наружного ШРУСа завершена.

На выполнение полного перечня действий по замене владелец LADA Kalina потратит не более 3 часов своего времени. Проверяем корректность установки шарниров. Для этого трогаемся на авто с максимально вывернутыми колесами. Наблюдаем отсутствие хруста и иных характерных звуков со стороны полуоси. Теперь вы знаете, как поменять неисправный ШРУС.

Замена пыльника внешнего ШРУСа без снятия

Этот вариант исключает разъединение шарнира и вала (если демонтаж не предусмотрен конструкцией или есть риск разрушения деталей). Для проведения процедуры понадобится специальное приспособление, растягивающее пыльник.

Самым сложным в такой работе является заполнение смазкой внутренней полости.

Часто автовладельцы сталкиваются с “прикипанием” к валу шарнира. Если ступица держится болтом, максимально закрутите его для разъединения запчастей. Когда деталь упрется в осевой торец, сделайте 3 дополнительных оборота (используйте гаечный ключ). При гаечном крепеже нужно снять полуось и зажать в тисках привод. Такая фиксация позволяет сбить деталь зубилом. Если этого сделать не получится, остается не самый удобный “домашний” вариант — разрезать кольцо болгаркой.

Собственно, замена гранаты на Гранте

1. Срываем колесные болты пока авто стоит на четырех колесах, затем домкратим и вывешиваем колесо с той стороны, с которой будем работать.

1. Далее головкой на «30» ослабляем гайку крепления ступицы, для этого используем усилитель в виде трубы или монтировки.
2. Теперь необходимо окрутить и снять суппорт. Многие обходятся и без этого, но на мой взгляд, так удобнее работать.

1. Теперь необходимо открутить два болта крепления шаровой опоры.

1. Откручиваем полностью ослабленную ранее гайку крепления ступицы.
2. Используя монтировку или монтажную лопатку, снимаем ступицу с шаровой и ШРУСа.

1. Снимаем пыльник ШРУСа и аккуратно удаляем всю смазку по максимуму.

1. На данном этапе можно пробовать извлекать ШРУС. Для этого, чаще всего, используют молоток. С этим у большинства возникают проблемы, однако бывают исключения, когда все выходит с первого раза.

1. Не забываем снять старое стопорное, оно нам больше не пригодится. Набиваем смазкой внутреннюю часть ШРУСА. Также добавляем смазки в пыльник.

1. Устанавливаем новое стопорное кольцо и приступаем к сборке. Для этого накручиваем старую ступичную гайку, выравниваем ШРУС на приводе и ударяем молотком по гайке. Таким образом мы устанавливаем новую деталь на ее место. Кода наружный ШРУС сядет на свое место, одеваем пыльник и затягиваем его хомутом. Если нужно переставляем новое кольцо ABS со старого ШРУСа.

Дальнейшая сборка в обратном порядке, ничего сложного.

ШРУС Лада Гранта | трансмиссия кпп сцепление Лада Гранта

1. Замена наружного ШРУС для Лады Гранта

2. Видео: «Замена пыльника наружного и внутреннего ШРУСА (гранаты)

Замена наружного ШРУС для Лады Гранта

Все же решился сегодня менять ШРУС. так как потом времени не будет. Сделал фото отчет, подробный на сколько смог.

садимся и снимаем колесо

пока машина еще с колесом расслабляем ступичную гайку при помощи головки на 30 и используем для усиления металлическую трубу.

далее отворачиваем супорт в сборе. Некоторые скажут, что это делать не надо, ведь и так можно поменять гранату, но мне удобно, чтобы он не мешал мне.

потом отворачиваем два болта от шаровой опоры

потом расслабленную гайку ступицы отворачиваем до конца, и при помощи монтажки (маленькой выдерги) снимаем ступицу с шаровой и одновременно со ШРУСа

убираем пыльник с ШРУСа и убираем всю возможную смазку, чтобы меньше грязи было

и начинаем пробовать выбивать гранату молотком. И она поддалась вполне легко, не как в прошлый раз, мы ее били почти 2 часа.

снимаем старое стопорное кольцо.

это сравнение ШРУСа двух производителей, с права БЕЛМАГ, а слева производство АВТОВАЗ. Сразу видна разница, у АВТОВАЗа прокалка ШРУСа глубже, чем у БЕЛМАГ, что дает АВТОВЗу уже большой плюс. Будем надеяться, что новый ШРУС проходит хотя бы 30тыш км, а не как БЕЛМАГ всего 3000 км прошла до хруста. Стоимость ШРУС АВТОВАЗ 1500р, а БЕЛМАГ 1000р при этом в комплекте есть смазка шрус.

Заполняем весь подшипник ШРУСа смазкой.

Надеваем новый пыльник, и заполняем его остатками смазки ШРУС, и ставим новое стопорное кольцо. Если пыльник не хочет одеваться, то поможет отвертка, как вариант

На шрус накручиваем старую ступичную гайку

держим ШРУС ровно на приводе и ударом молотка по накрученной гайке забиваем ШРУС на место.

А нет! Возьмем молоток побольше — 2 точный удара и ШРУС сидит на своем месте.

Натягиваем пыльник и затягиваем хомуты на пыльнике.

При сборке узла делаем все в обратной последовательности, но не забываем все болты смазывать графитной смазкой, чтоб ни чего не прикепело

снимаем со старого ШРУСа кольцо АБС, для чего это нужно, а для того, что очень ограничен выбор ШРУСов с установленным кольцом АБС. В нашем городе я нашел, только АВТОВАЗ и БЕЛМАГ, хотя без кольца АБС есть куда больше производителей. Так вот, снятое кольцо АБС дает нам возможность натянуть его на обычный ШРУС и адаптировать его под АБС
