Порядок замены стабилизатора поперечной устойчивости на ваз 2107

О выборе реактивных тяг

Тяги «Трек»

Продукция пользуется большой популярностью у владельцев «семёрок». Эти тяги отличаются высокой надёжностью и высокой ценой, которая начинается от 2100 рублей за комплект.

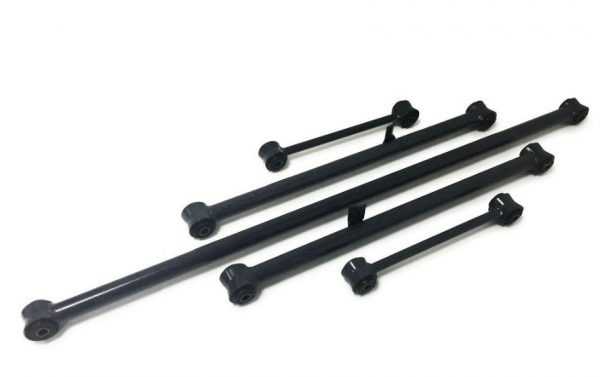

Реактивные тяги «Трек» отличаются высокой надёжностью и высокой ценой

Основным отличием «Трека» являются головки для втулок. Они, во-первых, большие, а во-вторых, крепятся к штангам с помощью сварки. А ещё сайлентблоки на «Треках» делаются из особо плотной резины, что значительно продлевает срок их службы.

Читать далее: Новый Форд Мондео 2017-2018 комплектации и цены фото технические характеристики отзывы

Тяги «Кедр»

Тяги «Кедр» имеют демократичную цену и посредственное качество По качеству «Кедр» несколько уступает «Треку». Особенно это касается втулок и сайлентблоков. Всё это изнашивается довольно быстро, а следовательно, и менять их придётся чаще. Но есть и хорошая сторона — демократичная цена. Комплект тяг «Кедр» можно приобрести за 1700 рублей.

Тяги «Белмаг»

При всей простоте и надёжности тяг «Белмаг» у них есть один существенный недостаток: их не так-то просто найти в продаже. С каждым годом они всё реже и реже встречаются на прилавках магазинов автозапчастей. Но если автовладельцу всё-таки удастся их отыскать, то его можно поздравить, поскольку ему досталось надёжное изделие по разумной цене. Стоимость тяг «Белмаг» начинается от 1800 рублей за комплект.

Сегодня найти в продаже тяги «Белмаг» не так-то просто

Так что же выбрать водителю из всего вышеперечисленного?

Ответ прост: единственным критерием выбора реактивных тяг является толщина кошелька автовладельца. Если человек не стеснён в средствах, оптимальным вариантом будет покупка тяг «Трек». Да, они стоят дорого, однако их установка позволит надолго забыть о проблемах с подвеской. Если денег недостаточно — имеет смысл поискать на прилавках продукцию . Ну а если эта затея не увенчается успехом, остаётся третий вариант — тяги «Кедр», которые продаются повсеместно.

Здесь же следует сказать пару слов о подделках. Зная о том, что автовладельцы чаще всего выбирают продукцию трёх вышеуказанных фирм, недобросовестные производители сейчас буквально завалили прилавки подделками. Причём в некоторых случаях подделки выполнены настолько искусно, что выявить их может только специалист.

Усиление стабилизирующей тяги

Некоторые владельцы «классики» ВАЗ, любящие всячески усовершенствовать свою машину, добрались и до стабилизирующего узла. Есть мнение, что автомобиль лучше ведет себя на дороге, если установить двойной стабилизатор на ВАЗ 2101-07. Такая модернизация улучшает управляемость авто, так как жесткость не позволяет ему раскачиваться и отклоняться от траектории.

Чтобы реализовать усиление стабилизатора, необходимо купить такие детали:

• тягу стабилизатора;
• комплект резиновых втулок;
• 4 кронштейна, предназначенные для крепления к рычагу.

Новую тягу нужно сразу же подрезать на 80 мм с каждой стороны. Затем снять «родную» штангу вместе с кронштейнами. Дальнейшие шаги — согласно инструкции:

1. Снять с «родной» тяги крайние втулки и почистить концы.
2. Надеть на новую штангу 2 средних втулки таким образом, чтобы они совпали с кронштейнами на старой. Крайние резинки натянуть на концы тяги.
3. На старый стабилизатор натянуть дополнительные резинки, совпадающие с крайними на новом.
4. Сложить тяги вместе и скрутить их кронштейнами, накладываемыми на дополнительные втулки с обеих сторон.
5. Поставить усиленный стабилизатор на автомобиль.

Похожую конструкцию можно смастерить с помощью сварки из втулок от Нивы и стоек стабилизатора от ВАЗ 2110. Это обойдется несколько дороже, да и внешний вид будет не слишком эстетичен.

Алгоритм замены передних пружин ВАЗ 2107

Подготовьте для работы самый простой инструмент он должен быть у каждого автовладельца, который хоть иногда занимается ремонтом своего железного коня.

Вам потребуется:

• Комплект ключей (он должен быть у вас в багажнике);
• домкрат;
• щетку с металлическим ворсом;
• баллонный ключ;
• молоток;
• крючок из проволоки;
• монтировка;
• изолирующая лента.

Последовательность замены передних пружин следующая:

1. Демонтируйте амортизатор с нужной стороны и снимайте колесо.

2. Далее необходимо, немного отвернуть гайки, фиксирующие нижний рычаг.

Внимание! При выполнении работ под транспортным средством не забывайте о технике безопасности, подставляйте под колеса противооткатные упоры, под кузов авто опоры. Подставьте подъемное устройство под нижний рычаг и облегчите подвеску (оно необходимо, чтобы упростить задачу снятия стабилизатора)

Подставьте подъемное устройство под нижний рычаг и облегчите подвеску (оно необходимо, чтобы упростить задачу снятия стабилизатора).

3. Выкручивайте пару гаек, которые держат фиксирующую скобу на подушке стабилизатора.

4. Теперь демонтируйте удерживающую скобу со своего места, а далее и подушку, (втулку стабилизатора).

5. Немного послабьте гайку шарового, которая фиксирует поворотный кулак и палец нижнего шарнира. Будьте внимательны. Гайку необходимо выкручивать до того момента, пока она не будет совпадать с торцевой частью пальца. Как только это произойдет, немного опустите домкрат, который установлен под нижним рычагом.

6. Берите молоток и сделайте несколько сильных (и главное – резких) ударов по внешней части кулака. Благодаря этому действию вы добьетесь выхода пальца из поворотного кулачка.

7

Обращайте внимание на нижний рычаг. В тот момент, когда палец выбит он будет находиться только на одной гайке, необходимо чуть-чуть приподнять домкрат под нижней частью рычага. Но сильно нагружать подвеску нет необходимости

Но сильно нагружать подвеску нет необходимости.

8. Выкручивайте гайку пальца и опускайте нижнюю часть рычага как можно ниже. После чего при помощи монтажки выведите стабилизатор (точнее, его штангу) поверх шпильки. Теперь убирайте домкрат и дайте рычагу опуститься.

9. Возьмите и сделайте из проволоки крючок и зафиксируйте им верхний рычаг. Учтите, что отсоединять поворотный кулак в этом случае не нужно. Старайтесь крепить рычаг таким образом, чтобы он был как можно выше – это упростит доступ к пружине.

10. Поддевайте снизу пружину и вытащите ее с нижней стороны. На верхней части опоры, расположенной на кузове находится резиновая проставка–демонтируйте ее. Если она сильно потрескалась, то произведите замену. Теперь вы имеете представление, как снять передние пружины на ВАЗ 2107.

Что такое задний стабилизатор

Задний стабилизатор для ВАЗ 2107 представляет собой изогнутую штангу с-образной формы, устанавливаемую рядом с задним мостом «семёрки». Крепится стабилизатор в четырёх точках. Две из них расположены на рычагах задней подвески, ещё две — на задних лонжеронах «семёрки». Эти крепления представляют собой обычные проушины с плотными резиновыми втулками внутри (эти втулки и являются слабым местом всей конструкции).

Задний стабилизатор поперечной устойчивости для ВАЗ 2107 представляет собой обычную изогнутую штангу с крепежом

Сегодня приобрести задний стабилизатор и крепёж к нему можно в любом магазине запчастей. Некоторые водители предпочитают изготавливать это устройство самостоятельно, однако это весьма трудоёмкий процесс, который требует определённых навыков, которых у начинающего автолюбителя просто нет. Именно поэтому ниже будет рассмотрена замена втулок на готовом стабилизаторе.

Назначение заднего стабилизатора

Стабилизатор поперечной устойчивости на «семёрке» выполняет сразу две важнейшие функции:

• это устройство даёт водителю возможность держать под контролем наклон шасси автомобиля, при этом усилие, действующее на развал задних колёс, практически не повышается;
• после установки стабилизатора наклон подвески между осями автомобиля существенно меняется. В результате водитель получает возможность лучше контролировать автомобиль;
• улучшение контроля над машиной особенно хорошо чувствуется на крутых поворотах. После установки стабилизатора не только уменьшается поперечный крен автомобиля на таких поворотах, но и проходить их можно на более высокой скорости.

О минусах заднего стабилизатора

Говоря о плюсах, которые даёт стабилизатор, нельзя не упомянуть и о минусах, которые тоже имеются. Вообще, установка стабилизатора до сих пор остаётся предметом ожесточённых споров между автолюбителями. Противники установки стабилизаторов обычно аргументируют свою позицию следующими моментами:

• да, после установки заднего стабилизатора поперечная устойчивость существенно возрастает. Но это палка о двух концах, так как именно высокая поперечная устойчивость значительно облегчает срыв машины в занос. Это обстоятельство хорошо для тех, кто занимается так называемым дрифтом, но обычному водителю, оказавшемуся на скользкой дороге, это совершенно ни к чему;
• если автолюбитель решил установить на свою «семёрку» задний стабилизатор, то ему настоятельно рекомендуется установить и передний, причём не обычный, а двойной. Эта мера поможет предотвратить чрезмерное расшатывание кузова автомобиля;
• проходимость автомобиля со стабилизаторами снижается. На крутых поворотах такой автомобиль часто начинает цеплять стабилизаторами грунт или снег.

  Нетрудно заметить, что дорожный просвет у ВАЗ 2107 со стабилизатором уменьшается, что сказывается на проходимости

Таким образом водителю, задумавшемуся об установке стабилизаторов, следует как можно тщательнее взвесить все «за» и «против», и только после этого принимать окончательное решение.

Втулки стабилизатора. Признаки неисправности. Последствия.

Для наилучшего гашения вибрации и силовых воздействий, идущих на кузов автомобиля, подавляющее большинство элементов подвески соединены посредством упругих элементов. То же касается и стабилизатора. Для его крепления используются специальные втулки (резинки, подушки) из прочной резины или полиуретана. С течением времени по мере эксплуатации транспортного средства втулки эти могут начать разрушаться и заметно терять в упругости. Результатом этого становится неудовлетворительная работа стабилизатора =. Могут начать проявляться более серьёзные дефекты, которые со временем будут лишь быстрее нарастать.

Схема устройства стабилизатора и элементы его крепления

Первым симптомом, предвещающим замену втулок, станет лёгкое стучание подвески. Похожий стук может наблюдаться и при «уставших» амортизаторах. Только вот в случае с втулками слышен он будет не только на ямах и ухабах, но и при вхождении в относительно крутые повороты. При этом автомобиль часто ощущается излишне валким и вялым. Появившийся стук будет следствием возникшего люфта в соединительных узлах рычагов стабилизатора по причине износившихся втулок.

Если вовремя не предпринять меры, то стуки в дальнейшем только усилятся и начнут повсеместно сопровождать работу подвески вследствие нарастающей деформации и разрушения втулок. Может появиться поперечная качка кузова и чрезмерный люфт рулевого колеса. Возможно «рыскание» автомобиля не только в поворотах, но и в случаях торможения или перестроения. Автопроизводители в большинстве своём советуют менять втулки стабилизатора через каждые 30–40 тыс. пробега. Однако в наших условиях лучше всё же ориентироваться на износ втулок. Поэтому внезапно возникший стук и лёгкий дребезг в поворотах будут явными признаками близящейся замены компонентов.

В качестве народного метода проверки втулок на исправность предлагается переехать на 2-й передаче «лежачего полицейского» наискосок. Появился глухой стук в районе педалей — скорее всего, втулкам хана. Можно ещё просто залезть под машину самому всё осмотреть. Изношенная втулка «порадует» наличием трещин и потёртостей характерных для изношенной и растрескавшейся резины. Автомастера эти трещины иногда ещё называют «ромашками».

Втулка стабилизатора и кронштейн для её крепления

Также резина втулок может просто задубеть и утратить необходимую упругость. Если втулки стабилизатора не получается как следует рассмотреть, то просто сильно качните рукой вверх-вниз и в стороны сам стабилизатор. Если чувствуется люфт, скрипы и стуки в нижней части подвески, значит, втулки пришли в негодность.

Но для наилучшего результата лучше, конечно, заехать на эстакаду, смотровую яму или воспользоваться подъёмником. Из инструментов понадобится лишь ломик или же монтажная лопатка, которые надо просто упереть в днище машины и слегка «покачать» стабилизатор, в местах его стыковки с кузовом. Если почувствовался заметный люфт или обнаружилась потеря эластичности, то самое время думать о замене втулок.

Признаки поломки заднего стабилизатора

Догадаться о том, что с задним стабилизатором ВАЗ 2107 что-то не так, несложно. Вот что при этом наблюдается:

• характерный скрежет или скрип, который особенно отчётливо слышен при входе в крутой поворот на большой скорости;
• существенное увеличение крена автомобиля на поворотах и снижение управляемости при прохождении поворотов;
• появление люфта на стабилизаторе. Люфт можно легко обнаружить, поставив машину на смотровую яму и просто покачав штангу стабилизатора вверх и вниз;
• разрушение втулок. Люфт, о котором говорилось выше, практически всегда сопровождается разрушением резиновых втулок. Они выдавливаются из своих проушин, трескаются и полностью перестают выполнять свои функции.

  Справа — изношенная втулка стабилизатора, отверстие в которой намного больше, чем в новой втулке слева

Все вышеперечисленные вещи говорят только об одном: стабилизатор пора ремонтировать. В подавляющем большинстве случаев ремонт заднего стабилизатора сводится к замене повреждённых втулок, поскольку крепёж и штанга нуждаются в ремонте крайне редко. Такая необходимость может возникнуть лишь в случае серьёзного механического повреждения, когда водитель зацепил стабилизатором крупный камень или бордюр, к примеру.

Как должен стоять стабилизатор

Правильно установленный стабилизатор должен уметь скручиваться под действием усилий на колёсах, причём делать это он должен даже в том случае, когда усилия, прилагаемые к правому и левому колесу, направлены под совершенно разными углами.

На «семёрке» задние стабилизаторы устанавливаются только с резиновыми втулками

То есть стабилизаторы на легковых автомобилях ни в коем случае нельзя напрямую приваривать к раме, между рамой и креплением колеса всегда должно быть какое-то промежуточное звено, отвечающее за компенсацию разнонаправленных усилий. В случае с ВАЗ 2107 таким звеном являются плотные резиновые втулки, эксплуатировать стабилизатор без которых категорически не рекомендуется.

Стабилизатор на ВАЗ 2107 обычно крепится в четырёх ключевых точках

Почему выдавливает втулки стабилизатора

Как было сказано выше, втулки на стабилизаторе служат для компенсации усилий, приходящихся на колёса. Эти усилия могут достигать огромных значений, особенно в момент входа автомобиля в крутой поворот. Резина, даже очень качественная, систематически подвергаемая огромным знакопеременным нагрузкам, неизбежно приходит в негодность. Ещё разрушению втулок способствуют сильные морозы и реагенты, которыми в нашей стране посыпают дороги во время гололёда.

Втулка заднего стабилизатора износилась, разорвалась вдоль и вышла из хомута

Обычно всё начинается с растрескивания поверхности втулки. Если водитель вовремя не заметил проблемы, трещины становятся глубже, а втулка постепенно утрачивает жёсткость. На очередном крутом повороте эта растрескавшаяся втулка выдавливается из проушины и обратно в неё уже не возвращается, поскольку упругость детали полностью утрачена. После этого на штанге стабилизатора возникает люфт, водитель при входе в поворот слышит скрип и скрежет, а управляемость автомобиля резко снижается.

О двойных стабилизаторах

Двойные стабилизаторы устанавливаются только на передние колёса ВАЗ 2107. Как следует из названия, штанг в этом устройстве уже две. Они имеют одинаковую с-образную форму и располагаются примерно в четырёх сантиметрах друг от друга. Крепёжные проушины в двойных стабилизаторах тоже спаренные. В остальном никаких принципиальных отличий от заднего стабилизатора эта конструкция не имеет.

Передние стабилизаторы на ВАЗ 2107 обычно делаются из двух спаренных с-образных штанг

Зачем ставить две штанги вместо одной? Ответ очевиден: для увеличения общей жёсткости подвески. С этой задачей двойной передний стабилизатор справляется отлично. Но нельзя не отметить и проблемы, которые возникают после его установки. Дело в том, что передняя подвеска на классической «семёрке» изначально является независимой, то есть положение одного колеса никак не влияет на положение второго. После установки двойного стабилизатора эта ситуация изменится и подвеска из независимой превратится в полунезависимую: её рабочий ход существенно уменьшится, и в целом управление машиной станет жёстче.

Безусловно, крен при входе в повороты с двойным стабилизатором уменьшится. Но водителю следует задуматься: действительно ли он готов пожертвовать личным комфортом и проходимостью машины в угоду её устойчивости? И только после ответа на этот вопрос можно приступать к работе.

Задний стабилизатор на классику ВАЗ-2107 ВАЗ-2106 ВАЗ-2101

Перед нами стоит задача – создание двойного заднего стабилизатора на классику ВАЗ – 2101, – 6, – 7. Задний стабилизатор на классику ВАЗ-2107 существенно увеличит устойчивость автомобиля на дороге при скоростном прохождении поворотов. Этот тюнинг классики не потребует большого количества материальных вложений, а эффект от него несказанно обрадует любого владельца классической модели «Жигулей».

Итак, начнём тюнинг заднего стабилизатора на «семёрку» (ВАЗ – 2107). Для создания двойного заднего стабилизатора поперечной устойчивости нам потребуется:

1. Стабилизатор от «десятки» (ВАЗ – 2110) передний. 2. Тяга реактивная короткая (ВАЗ – 2110) – 1 шт. 3. Антигравий – специальный состав для гидроизоляции и защиты от механических повреждений внутренних и внешних деталей кузова автомобиля, созданный на основе смеси синтетических смол и каучука. 4. Краска (для придания эстетической красоты нашему произведению искусства). 5. Шпилька L=250 мм, d=12 мм – 2 шт. 6. Труба d=57 мм – предназначена для изготовления хомутов, крепящихся к мосту. 7. Метизы. 8. Стальной уголок (в принципе, подойдёт стальная полоса 50х5) – для изготовления хомутов на мост. 9. Стойка стабилизатора для ВАЗ 2110 (№ по кат. ВАЗ 21110-2906050) – в простонародье так называемые «яйца» – 2 шт. 10. Резинки крепления на передний стабилизатор (ВАЗ-2110) – 2 шт. 11. Хомут крепления на передний стабилизатор (ВАЗ-2110) – 2 шт.

Список необходимого нам инструмента: 1. Болгарка. 2. Набор ключей и головок. 3. Сварочный аппарат. 4. Кисточка. 5. Отрезные круги для болгарки. 6. Дрель. 7. Насадка на дрель для зачистки металлических поверхностей. 8. Наждачная бумага. 9. Паяльная лампа. 10. Верстак, с жестко закреплёнными хорошими тисками.

Весь список деталей, приведённый выше, можно приобрести практически на любом «авторазборе». Список инструментов так же не должен удивить Вас – ведь это стандартный гаражный набор любого автослесаря (ну, конечно, не считая сварки).

Подготовительный этап. Данный вид работ лучше всего производить вдвоём с напарником (при желании с этим может справиться и один человек). Оговоримся сразу: не стоит забывать про технику безопасности – жизнь дороже! Внимательно и аккуратно работайте с бензоинструментом и электроинструментом во избежание травм и увечий.

Важный момент: на переднем стабилизаторе «десятки» (ВАЗ-2110) небольшое смещение полукруга – порядка 50 мм, поэтому сгибаем левый край стабилизатора немного более 90.

Снимаем оба задних колеса, предварительно надёжно поддомкратив автомобиль. Не забываем поставить под передние колёса противооткатные упоры!

Этап №1.

Начинаем изготовление хомутов для крепления на мост. Это, наверное, важнейший этап нашей монтажной эпопеи. Нарезаем трубу d=57 мм на куски, шириной примерно 35-45 мм. Применяем сварочный аппарат для изготовления хомутов. Очищаем изделия с помощью дрели и насадки, обезжириваем и покрываем антигравием. Готово!

Этап №2.

Загибаем задний стабилизатор. Отрезаем от краёв стабилизатора (ВАЗ-2110) по 50-60 мм, зачищаем болгаркой, дабы не порезать руки и резинки стоек стабилизатора. Далее, паяльной лампой нагреваем стабилизатор (греем металл до появления красного свечения) и гнём на 90, используя для этого трубу ВГП.

Обязательно запомните! Ни в коем случае нельзя быстро остужать металл, опустив его в воду. Пусть стабилизатор остывает самостоятельно!

Далее – по аналогии с этапом №1: зачищаем, обезжириваем и красим.

Этап №3.

Производим крепление стабилизатора к кузову автомобиля. Распиливаем короткую реактивную тягу на две равных части и привариваем к ней стойку стабилизатора следующим образом. Далее – зачистка, обезжиривание и покраска.

Все узлы подготовлены, впереди сборка!

Этап №4.

Сборка стабилизатора.

1. Закрепляем собранные нами хомуты (из трубы d=57 мм) на мост автомобиля.

2. На стабилизатор надеваются резинки крепления, далее на них наши хомуты. Если необходимо, то немного приподнимаем выхлопную трубу.

3. Крепим стабилизатор к заднему мосту нашего автомобиля. Для этого нам потребуется набор ключей.

4. Демонтируем стоковые реактивные тяги (необходим набор ключей и прямые руки).

5. Одеваем (получившиеся на этапе №3) сваренные половинки реактивной тяги и стойки стабилизатора на конец стабилизатора.

6. Крепим стоковую реактивную тягу на место, новую же – со стороны колеса. Крепление производим шпильками (L=250 мм, d=12 мм – 2 шт.) и метизами. Шпильки в обязательном порядке законтрогаить!

7. Ещё раз осматриваем сооружённую нами конструкцию и протягиваем все болтовые соединения.

Готово! Ставим колеса, убираем противооткатные упоры, заводим автомобиль и наслаждаемся!

КПП и задний мост классики ВАЗ 2107 2106 2101 2105

Признаки выхода из строя стоек стабилизатора

Главный признак износа стойки стабилизатора — металлический стук при проезде неровностей. Его можно спутать со стуком шаровой опоры, но в случае выхода из строя последней обычно она же и «барабанит» (если начала люфтить левая передняя шаровая — стук будет доноситься именно оттуда). В случае со стойками стабилизатора вышедшая из строя правая «косточка» будут также постукивать и при проезде неровности левым колесом, но не так громко, как с «больной» стороны.

Стойки стабилизатора, фото dr1ver.ru

Без поездки на станцию диагностики лучший способ проверить стойки стабилизатора — выехать на гравийную дорогу. Но шоссе и в городе с хорошим асфальтовым покрытием они могут не доставлять комфорта (за исключением проезда «лежачих полицейских»). На бездорожье, если стойки действительно пришло время менять, они забарабанят как следует.

Осмотр на яме или на подъемнике подтвердит или опровергнет выход из строя «косточек» — в запущенных случаях шарниры будут стучать даже если «пошатать» стойки от руки. Пыльники шаровых с трещинами или надрывами тоже признак скорой кончины стоек стабилизатора (если еще не стучат — то скоро начнут).

Причины поломки

• Физический износ. Большинство автомобилей (особенно отечественных) изначально комплектуются резиновыми поперечными втулками, срок службы которых невелик. Уже через 2–3 года они полностью вырабатывают свой ресурс, покрываются трещинами и разваливаются (именно по этой причине предусмотрительные автовладельцы сразу после покупки меняют резиновые втулки на полиуретановые).
• Химическое воздействие. Поскольку втулки расположены недалеко от колёс, на них регулярно попадают противогололёдные химикаты, воздействие которых существенно сокращает срок службы резиновых втулок.
• Механическое воздействие. Если автомобиль постоянно эксплуатируется на дорогах, качество которых оставляет желать лучшего, даже надёжные полиуретановые втулки не прослужат долго (поскольку в таких условиях на них действует повышенная сила трения и они постоянно подвергаются сильным ударам).
