Что такое верхняя мертвая точка (вмт)

Процедура замены цепи ГРМ ЗМЗ 406

Чтобы сделать смену цепи ГРМ ЗМЗ своими руками понадобятся инструменты, материалы, купленные в специализированном магазине. А транспортное средство поставить, чтобы дать возможность подойти к капоту и спереди, и сбоку.

Придется разбирать двигатель. Поэтому автовладелец одевает робу и перчатки.

Инструменты для замены цепи ГРМ

Какие инструменты для смены цепи ГРМ в ЗМЗ будут нужны:

Все соединения ГРМ, покрытые коррозией или пылью, грязью пройти WD 40 и оставить на минут пять, чтобы раствор въелся в металл. Потом будет легче откручивать болты автовладельцу.

Автовладельцу понадобиться купить следующие материалы:

Покупка этих комплектующих ГРМ обязательно, так старые будут удалены автовладельцем при разборе двигателя.

Слив антифриза из системы

Теперь нужно слить охлаждающую жидкость. Для слива, нужно сделать следующие шаги:

Выльется около 10 литров. После того, как отверстие станет сухим можно переходить к начальному этапу разборки ЗМЗ 406.

Внимание! Если открутить пробку, то хлынет большой напор жидкости. Поэтому емкость должны быть глубокой, чтобы в брызгах не растерять часть антифриза ЗМЗ 406

А, если автовладелец желает, чтобы дело пошло быстрее, то он может открутить в расширительном баке пробку.

Начальный этап разборки

Теперь автовладелец может приступать к начальному этапу. Эти действия выполняются перед установкой отметки на моторе ЗМЗ.

Теперь необходимо приступать к следующей процедуре окончательной разборки цепи ГРМ.

Окончательный демонтаж цепи привода

Чтобы полностью снять цепь ГРМ ЗМЗ, автовладельцу надо будет сделать следующие шаги:

Снять шестеренку номер 2 можно только посредством съемника.

Проведение сборки

Когда ремень ГРМ снят, нужно промыть его. После снятия нагара и грязи, необходимо осмотреть устройство ГРМ ЗМЗ 406. Замерить ремень. Должен быть не длиннее своего размера. Если размер его больше на 2 см, то следует заменить механизм на новый.

На ремне ГРМ не должно быть никаких трещин, сколов, вмятин. После осмотра цепи, автовладелец должен осмотреть следующие комплектующие:

Внимание! При капитальном ремонте движка ЗМЗ, нужна установка меток. Подобные процедуры увеличивают жизнь движка и мощность

После смены цепи перед началом сборки необходимо сделать так:

При затяжке автовладелец должен работать динамометрическим ключом. При закручивании без его помощи могут возникнуть проблемы при эксплуатации движка ЗМЗ. Сила, которую прикладывают к затяжке должна равняться 22\2,5Нм.

Теперь нужно загнуть стопорную пластину. Надавить на рычаг натяжителя, чтобы проверить совпадают метки или нет. Теперь нужно будет вкрутить болты крепления успокоителя и промазать верхнюю часть механизма смазывающим средством.

ПРОВЕРКА И КОРРЕКТИРОВКА ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ ДВИГАТЕЛЕЙ ЗМЗ

Статья подготовлена к публикации М.Ухановым (aka miha, СТТeam, Ростов)

В процессе эксплуатации, а также из-за погрешности при изготовлении деталей привода газораспределительного механизма (ГРМ) или вследствие неквалифицированно проведенного ремонта привода ГРМ возможно значительное отклонение фаз газораспределения от заданных значений. В то же время известно, что правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя. Поэтому при снижении тяговых свойств двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя возникает необходимость проверить и, при необходимости, правильно установить фазы газораспределения.

Для этой цели используется комплект оснастки, разработанный на заводе. В комплект входит: транспортир «А», два шаблона «В» и «С» с профилем кулачка и стрелкой (один – фаза 240 ° – для двигателя ЗМЗ- 4063 . 10 , другой – фаза 252 ° – для двигателя ЗМЗ- 4062 . 10 и двигателей ЗМЗ- 405 . 10 , ЗМЗ- 409 . 10 и их модификаций) и кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов.

Проверку и корректировку фаз газораспределения можно провести на двигателе, установленном на автомобиле. Для контроля фаз газораспределения необходимо:

1 . Отсоединить шланги вентиляции картера от штуцеров на крышке клапанов, ослабив хомуты их крепления.

2 . Отсоединить разъемы проводов от катушек зажигания.

3 . Снять наконечники со свечей зажигания с уплотнителями и проводами высокого напряжения.

4 . Освободить из скоб и отвести жгут проводов от крышки клапанов.

5 . Снять крышку клапанов с прокладкой, уплотнителями свечных колодцев, катушками зажигания и высоковольтными проводами в сборе, вывинтив восемь болтов (головка « 12 », удлинитель и вороток). Болты, шайбы и скобы для жгута проводов оставить в отверстиях крышки.

6 . Установить поршень 1 ‑го цилиндра в ВМТ такта сжатия, повернув коленчатый вал по ходу вращения (по часовой стрелке) до совпадения метки на шкиве-демпфере коленчатого вала с ребром-указателем (в виде прилива) на крышке цепи.

Внимание! Вращение коленчатого вала против часовой стрелки недопустимо. При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:

При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:

1 – метка на звездочке. 2 – верхняя плоскость головки цилиндров

В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня 1 го цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии 1 ‑го цилиндра.

7 . Установить транспортир 3 (рис 7 ) за первым кулачком распределительного вала впускных клапанов – вид «А», расположив его между кулачком и крышкой опоры распределительного вала. Прижимая транспортир 3 к верхней ПЛОСКОСТИ головки цилиндров 5 , приложить и плотно прижать шаблон 2 к поверхности первого кулачка При этом стрелка шаблона должна располагаться на метке транспортира 20 °± 2 °. При измерении ведущая ветвь цепи в районе верхнего успокоителя (между звездочками распределительных валов) должна быть натянута, и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала впускных клапанов ключом на « 27 » за четырехгранник на теле вала. При этом проворачивание распределительного вала выпускных клапанов не допускается.

А – проверка углового положения распределительного вала впускных клапанов. В – проверка углового положения распределительного вала выпускных клапанов. 1 – кулачок впускного клапана первого цилиндра. 2 – шаблон кулачка. 3 – транспортир. 4 – кулачок выпускного клапана первого цилиндра. 5 – головка цилиндров. 6 – гидротолкатель.

Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов – вид «В».

Стрелка шаблона должна указывать на метку транспортира 19 °± 2 °, при измерении ведущая ветвь цепи в районе среднего успокоителя (между звездочкой распределительного вала и ведущей звездочкой промежуточного вала) должна быть натянута и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала выпускных клапанов ключом на « 27 » за четырехгранник на теле вала. При этом проворачивание промежуточного и коленчатого валов не допускается. При этих значениях углового положения первых кулачков распределительных валов достигаются наилучшие технико-экономические показатели двигателя.

Что необходимо для замены

Замена цепи – процесс сложный, требующий предварительной подготовки. Необходимо заранее приобрести следующий перечень:

• масло для двигателя;
• масляный фильтр;
• прокладка (из пробки);
• высокотемпературный герметик (желательно ABRA серого цвета с маркировкой 999);
• керосин и щетка по металлу – для помывки двигателя.

После замены цепи необходимо залить свежее масло (с ним меняется и фильтр). Клапанная крышка имеет «привычку» постоянно течь. Потому желательно заранее приобрести её, заменить вместе с цепью. Пробковая – оптимальный вариант. Благодаря высокой естественной адгезии, эластичности создается высокая герметичность.

Из ключей потребуется: набор головок и рожковых, усиленный на 36, шестигранник на 6. Не менее важный момент – много ветоши. Большинство двигателей выдавливает масло через сальники, а также клапанную крышку. Хорошее решение – приобретать сразу комплект деталей для замены цепи ГРМ. Он идентичен для двигателей с маркировкой 405, 406, 409.

В такой комплект, как правило, входят следующие основные компоненты:

• пара обычных натяжителя и два их гидравлических аналога ;
• приводные цепи – 2 шт. (для ЗМЗ-405 – 72 и 92 звена);
• 3 успокоителя;
• верхняя, нижняя прокладки крышки;
• прокладки помпы;
• 2 шумоизоляционные прокладки;
• 3 звездочки для валов (промежуточный, коленчатый, распред.).

Не лишним будет приобрести ведомую звездочку.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Источник

Как выставить метки грм на ВАЗ

В этой статье показано как выставить метки ГРМ на ВАЗ 2109. Замена ремня ГРМ является одной из самых важных процедур технического обслуживания автомобиля. Потому что обрыв ремня ведёт к поломке двигателя. Вконечном счёте данный вид работ не требует больших материальных затрат и умения квалифицированного специалиста

Очень важно понимать процессы, происходящие в работающем двигателе, Чтобы правильно с ориентировать порядок проведения работ по замене ремня ГРМ

Как выставить метки грм ВАЗ

Поршень в момент сжатия топлива должен находиться в верхней мертвой точке. Соответственно на зубчатом шкиве коленвала имеется метка. При совмещении которой с меткой на передней крышке двигателя фиксируется данное положение. В момент нахождения поршня в верхней мёртвой точке. Клапана данного цилиндра в головке блока должны быть полностью закрыты.

Этому соответствует также определённое положение распредвала. Которое отмечено меткой. Выставлять метки необходимо по первому цилиндру двигателя. То есть поршень первого цилиндра находится в ВМТ. Клапана полностью закрыты. Необходимо также понимать, что следующее положение поршня, при котором происходит сжатие топлива и метки расположены правильно.

Соответствуют одному обороту распредвала и двум оборотам коленвала. Вследствии этого метка коленвала дважды совмещается с меткой на передней крышке двигателя. А правильное её положение соответствует тому когда поршень находится в ВМТ в момент сжатия топлива. И клапана первого цилиндра закрыты полностью. Если все это понимать то сам процесс установки ремня не вызовет ни каких затруднений. Возьмите любой существующий двигатель внутреннего сгорания. Все эти процессы останутся неизменными. Различие лишь в конструкции привода грм. Либо это ремень либо цепь либо шестерни. Нам остаётся разобраться лишь в нюансах характерных для каждого типа двигателя.

Разборка ГРМ

Я хотел бы рассказать об устройстве ГРМ двигателя установленного на автомобиль ВАЗ 2109. С головкой блока цилиндров имеющую 8 клапанов. То есть каждый цилиндр имеет один выпускной и один впускной клапан. Соответственно работу этих клапанов обеспечивает один распредвал.

И так с чего начать разбирать механизм привода ГРМ. На данном автомобиле удобнее будет снять переднее правое колесо. Внизу снять защитный кожух. Это нам необходимо, для того чтобы получить доступ к шкиву привода генератора. И зубчатому шкиву привода распредвала. Поэтому сняв защитный щиток мы сможем открутить болт крепления шкива привода генератора . Предварительно необходимо ослабить натяжение ремня генератора, и снять ремень. Затем снимаем пластмассовый защитный кожух сверху. Он держится на трёх крепёжных болтах. Ослабляем гайку крепления натяжного ролика, после этого ремень легко снимается с зубчатых шкивов.

Замена ролика

Прежде всего необходимо заменить натяжной ролик на новый. Поэтому устанавливаем дистанционную шайбу. Сам ролик и притягиваем ролик крепёжной гайкой.

Желательно заодно поменять и помпу, не больших денег она стоит. А вреда может принести очень много в случае выхода из строя.

Устанавливаем коленчатый вал по метке

Теперь необходимо правильно установить коленчатый вал. Для этого прокручиваем до совмещения метки на зубчатом шкиве и передней крышке двигателя.

Поршень находится в верхней мёртвой точке. Этому положению также соответствует риска на маховике. Которая совмещается с центральной прорезью шкалы установки зажигания. Её хорошо видно через смотровое окно в корпусе кожуха маховика.

Установка распредвала по метке

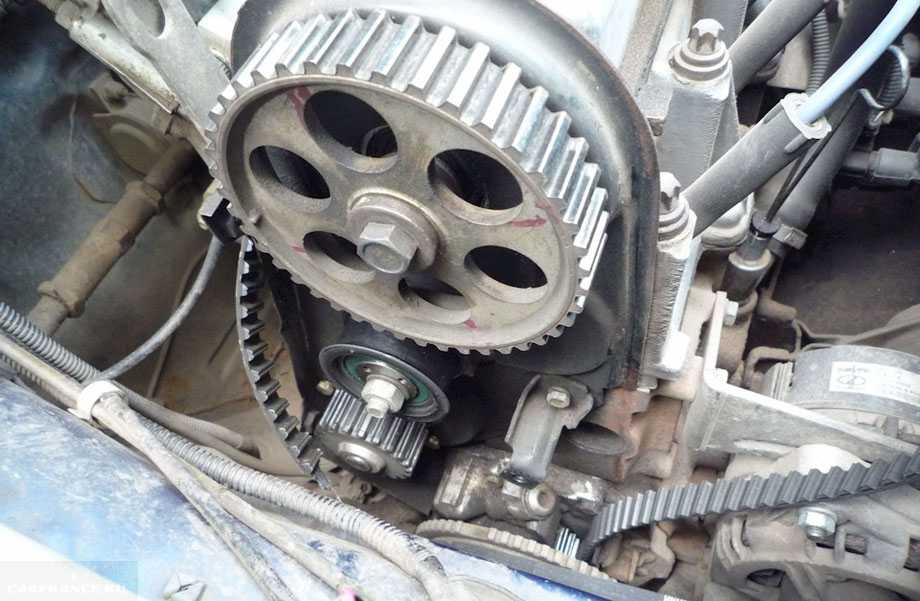

Следующим этапом устанавливаем метку зубчатого шкива привода распредвала. Совмещая её с выступом на защитном кожухе ГРМ. Это положение распредвала соответствует моменту сжатия топлива в камере сгорания. И клапана в цилиндре при этом закрыты.

Установка ремня

Устанавливаем зубчатый ремень, так как показано на фотографии. Пропуская его через помпу и натяжной ролик.

Устанавливаем на своё место шкив привода генератора. Натягиваем ремень при помощи натяжного ролика. Для этого у ролика имеются специальные отверстия.

После того как мы натянули ремень и зафиксировали натяжной ролик

Важно ещё раз проверить соответствуют ли метки правильному положению. Для этого проворачиваем коленчатый вал несколько раз и совмещаем метки

Если они встали правильно

Закрываем верхний защитный кожух, устанавливаем нижний кожух и колесо. Всё, двигатель можно заводить

Если они встали правильно. Закрываем верхний защитный кожух, устанавливаем нижний кожух и колесо. Всё, двигатель можно заводить.

Источник

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

• Ключ на 10.
• Тонкая плоская отвертка.
• Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

1. Поддомкрачиваем правую часть автомобиля.

   Устанавливаем автомобиль на домкрат

2. Под капотом откручиваем защитный кожух ГРМ.

3. Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.

   Устанавливаем метки на распредвале и блоке

4. На картере КПП снимаем заглушку. Смотрим, если метка маховика и корпуса совпала, то все хорошо, если нет – вращаем колесо, пока .

   Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

5. Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся
   . Подробнее . Метка распределительного вала совпадает, и только в этот момент снимаем ремешок. Далее, крутим коленчатый вал, пока метки не совпадут на маховике. После выполнения данных операций следует надеть ремень.
6. Таким образом, метки ГРМ выставлены, и можно приступить к выполнению других операций.

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

• Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана

  .
• Погнутые клапана

  (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
• Вследствие действий выше, головка блока цилиндров может деформироваться

  , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.

• Прогорание поршневого механизма

  , также становится последствием неправильного расположения меток газораспределительного механизма.

• Масляный

  , а также плохой зажигательный момент топливной смеси.
• Другие последствия.

Принципы работы.

С помощью сигнала датчика положения коленвала блок управления осуществляет вычисление частоты вращения, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит за счет измерения абсолютного давления. Угол значения опережения зажигания, которые зависят от циклового наполнения и частоты вращения, и соответствующие частоте работы двигателя, хранятся в запоминающем устройстве блока. Данные угловые значения имеют дополнительную корректировку, зависящую от температуры охлаждающей жидкости. Обеспечение хороших тяговых свойств в данных условиях достигается увеличением угловых значений опережения зажигания в холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, например изменениями условий окружающей среды или применением низкооктанового топлива, блок управления скорректирует УОЗ. При повреждении датчиков абсолютного давления или температуры внешней среды блок управления активизирует аварийные программы и включает лампы диагностики. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты эксплуатации двигателя автомобиля с данными неисправностями. К тому же, кроме управления зажиганием в функции блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, что при торможении а/м двигателем обеспечивает отключение топливной подачи. Значение вращений коленвала для отключения подачи топлива — 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Истинная вмт змз 406

Чтобы выяснить, где на конкретном двигателе находится истинное положение ВМТ, я сделал специальную приспособу. Я не первооткрыватель в данном вопросе, я просто чуточку облагородил «народное творчество». Если объяснить, по-простому, это «трубка», которая вворачивается в первый или четвертый цилиндр. Внутри трубки проходит «спица», соединенная с индикатором часового типа. Теперь установка фаз грм змз, выглядит следующим образом. Мы можем определить положение ВМТ с точностью до 0,01 мм (одной сотой миллиметра). На шкивах клиентских двигателей, белым масляным маркером, я делаю вторую метку, которая действительно является истинной. В прайс-листе данное приспособление обозначено, как индикатор ВМТ. В заказ комплектуется без часового индикатора, поскольку основные потребители этого изделия, сервисы и диагносты, а у них как правило индикаторы есть. Спица должна выступать от среза корпуса на 4-5мм.

Дополнение

С момента написания данной статьи накопилась некоторая статистика по заказам и желаниям людей. Вопреки нашим ожиданиям большинство попросило, чтобы к корпусу индикатора можно было приобрести сам часовой индикатор, чтобы не дергать его из других наборов или инструмента. Некоторое время ушло на поиски и проверку качества изготовителя. Результат представлен на фото и в прайс-листе. Индикатор можно приобрести как отдельно, так и в наборе с корпусом. Полная комплектация со спицей, пока не планируется.

индикатор ВМТ

Tagged on: двигатель змз змз евро-3 змз евро-4 механизм грм

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Характерные неисправности

Обычными поломками движка ЗМЗ 406 являются:

• перегрев мотора ЗМЗ. Причинами перегрева становятся неисправный термостат. Забитый теплообменник тоже может заставлять мотор перегреваться, так как масло не может нормально циркулировать по системе и охлаждать работающие механизмы внутри конструкции;
• повышенный расход смазывающего средства ЗМЗ. Износились маслосъемные кольца и сальники клапанов. Бывает так, что протекает крышка лабиринтного маслоотражателя. Понадобится демонтировать ее и промазать герметиком;
• умирающие катушки зажигания создают провалы в тяге. Частая проблема движков ЗМЗ;
• агрегат троит. Дело в свечах и катушках.

Выше перечислены частые неисправности движка ЗМЗ в общем. Давайте посмотрим какие поломки бывают.

Установка

Теперь непосредственно о том, как вернуть на место уже новый ремешок ГРМ. Сложного тут также ничего нет, но посмотреть наглядные видео, изучить инструкцию все же советуем.

1. Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
2. Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
3. Поставьте на место шкив, если не потребовалась его замена.
4. Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
5. Убедитесь, что отсутствуют провисания.
6. Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
7. Подтяните натяжной ролик, используя специальный ключ.
8. При отсутствии такового ключа используйте простой ключ и отвертку.
9. Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.
10. Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
11. Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.

Основная сложность в замене ремешка ГРМ заключается не в проблематичности выполняемых процессов, а во времени, которое необходимо затратить на ремонт.

Грамотный подход, внимательность и использование качественного нового ремня позволит без проблем восстановить работоспособность газораспределительного механизма и сэкономить не одну сотню рублей на посещении автосервиса.

Транспортир змз 406, мой вариант

Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана в статье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

READ Как установить винду на комп через биос с флешки

мой вариант транспотрира

Схема электропроводки ГАЗ-3302 и ГАЗ-2705 с двигателями семейства ЗМЗ-406

Схема для более подробного исследования состоит из двух частей. Отказы электрооборудования объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят тестер электрических цепей или вольтметр (можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов), индикатор обрыва цепи (пробник), включающий лампу собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил».

Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Источник

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не . Стакие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.

Как всё выглядит в реальности и в инструкции

Не поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.

Дополнительные сведения:

• Число зубьев ремня между метками «верхних шкивов» – ровно 16;
• Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).

Уточнения для ВАЗ-21124

На моторе с объёмом 1,6 все действия выполняются так же, как указано выше. Есть одно исключение – шкив привода генератора выставляют по метке на кожухе (см. фото).

Шкив привода генератора, мотор 21124

Впрочем, если этой метки нет, пользуйтесь проверенным способом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Два разных 16-клапанника

Для тех, кто ничего не понял

Число зубцов на шкиве коленвала – 21 , на шкивах распредвалов – 42 .

Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).

Если фиксирующего приспособления нет, его можно изготовить самим. Подойдёт даже съёмник для (см. фото).

Взяли и зафиксировали

Желаем успехов.

Выводы

Как показывает практика, достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Газораспределительный механизм – это один из важнейших узлов автомобиля. Средний промежуток замены ремня составляет 50-60 тысяч километров. При его замене необходимо правильно произвести установку меток ГРМ. Все нюансы и особенности процесса описаны в этой статье. И помните: неправильно выставленные метки приведут к сбою в работе Вашей машины и дорогостоящему ремонту.

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.

В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.
