Как проверить клапан продувки адсорбера калина

Как заменить клапан адсорбера

Прежде всего, если на машине не работает вентиляция абсорбера, необходим ремонт. Независимо от того, на каком автомобиле произошла поломка (иномарка, Лада Приора или Калина), адсорбер и его клапан должны работать нормально. В противном случае все рассмотренные выше проблемы проявятся в большей или меньшей степени.

При этом отметим, что замена клапана адсорбера своими руками в большинстве случаев вполне возможна в условиях обычного гаража. Это значит, что не всегда в обязательном порядке необходимо ехать на сервис.

Замена выполняется достаточно просто. Главное, подобрать такой клапан для установки, чтобы его маркировка была точно такой же, как и на том клапане, который ранее стоял на машине. После приобретения нужного клапана, достаточно снять клеммы с АКБ, отсоединить от клапана «фишку» с проводами, выкрутить крепления клапана.

Затем потребуется убрать штуцеры под защелкой, а также выполнить отсоединение шлангов. После можно вынуть клапан и его кронштейн из адсорбера. Теперь можно установить новый клапан и осуществить обратную сборку. На этом замену можно считать завершенной.

Единственное, на некоторых авто еще может потребоваться сбросить ошибку в памяти ЭБУ. Кстати, сделать это можно при помощи простого решения типа ELM327 или другого диагностического оборудования.

Начиная с каких Евро-стандартов он устанавливается?

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

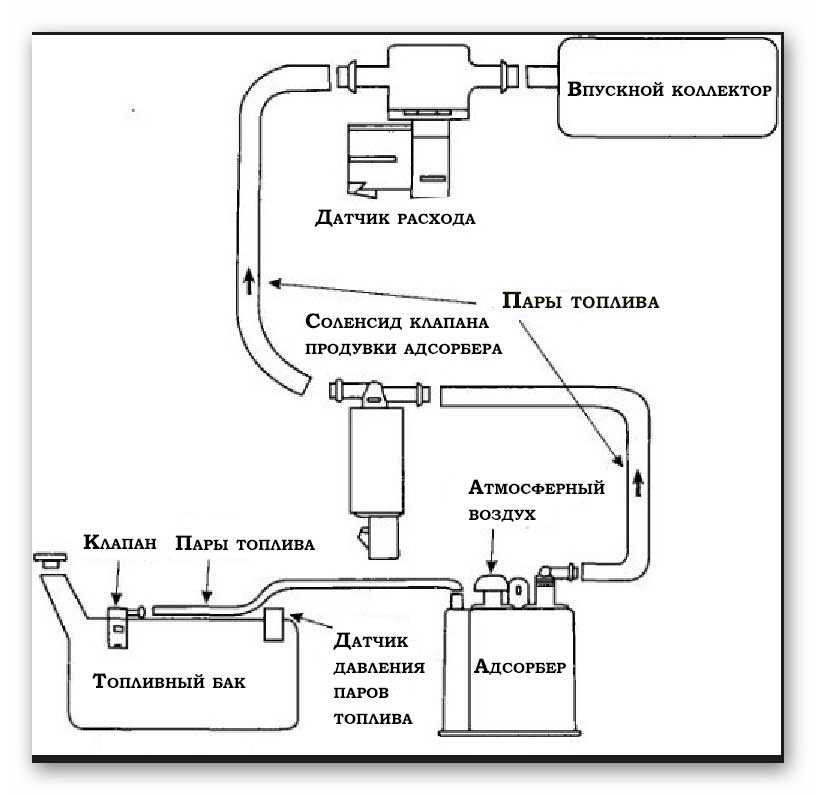

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Меняем устройство своими руками

Чтобы поменять адсорбер, достаточно выполнить ряд легких манипуляций. При этом существует два решения — сделать работу своими руками или отправиться на СТО, доверив проблемы специалистам.

Плюсы первого варианта — экономия средств и высокая скорость работ. Последовательность действий следующая:

Демонтировать старую деталь, освободив ее от фиксирующих элементов и отбросив трубку, через которые к дросселю поступают топливные пары.
Отбросить колодку и провода.
Объединить трубку выхода топлива из сепаратора и продувной клапан.
Снять кронштейн посредством скручивания трех болтов.

Время выполнения работы — 15-20 минут.

Как только неисправный узел демонтирован, приступайте к монтажу нового устройства.

Здесь последовательность следующая:

Длинный кусок трубки из резины подключайте к шлангу, через которую топливные пары идут в продувной канал.
Короткую часть трубки подключайте к трубке забора от сепаратора.
Ставьте адсорбер на место.
Трубку подачи паров подключайте к каналу продувки, который устанавливается на крышке мотора.
Подключайте колодку с проводами.
Устанавливайте трубку между продувным каналом и адсорбером. Проследите, чтобы материал, из которого изготовлена труба, был устойчив к действую масла и бензина.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Последствия демонтажа адсорбера

Некоторые автомобилисты уверены, что повышение экологических параметров машины всегда отрицательно сказывается на эффективности силового агрегата и на динамике транспорта. По этой причине они удаляют все, что, как им кажется, «мешает» работе агрегата. На самом деле адсорбер не влияет на работоспособность ДВС, а вот его отсутствие – да, так как конструкция топливной системы предусматривает его наличие, и она должна осуществлять вентиляцию бака через это устройство.

Те же, кто утверждает, что данная система нейтрализации как-то влияет на расход бензина в сторону уменьшения этого параметра, тоже могут заблуждаться. Это так, потому что в бак возвращается лишь незначительное количество бензина, которое в обычном автомобиле просто улетучивается в атмосферу. Однако эта экономия настолько незначительна, что ее невозможно ощутить во время эксплуатации транспортного средства.

Что касается экологичности машины, то и в этом случае этот параметр отражается только на диагностическом оборудовании. По сравнению с работой катализатора или той же системы AdBlue, о которой рассказывается отдельно, функция EVAP не настолько ощутима.

Если в процессе диагностики было выявлено, что неполадки связаны именно с системой EVAP, нельзя убрать адсорбер, и подсоединять трубки, идущие от бензобака и впускного коллектора, напрямую без фильтра. Точнее, физически это возможно, однако без фильтрующего элемента и клапана в процессе постоянного всасывания части воздуха из бака может привести к повреждениям топливного резервуара, а в некоторых случаях пары бензина с частичками топлива попадали во впускной коллектор.

Во втором случае электронный блок управления не сможет качественно формировать ВТС, и мотор будет получать переобогащенную смесь. Это обязательно приведет к тому, что в выхлопных газах будет содержаться большое количество вредных веществ. Такое нарушение работы силового агрегата повышает нагрузку на катализатор, а это очень дорогая деталь в машине.

Если автомобилист решит удалить систему, как ненужную и бесполезную, а трубки заглушить, то и в этом случае ему не избежать трудностей с работой автомобиля. В баке будет скапливаться большое количество паров, что приведет к нестабильной работе ДВС из-за высокого давления бензина в баке.

По этим причинам при вышедшем из строя адсорбере поможет либо чистка, либо замена его на новый (все зависит от типа неисправности).

Как отремонтировать адсорбер и клапан

Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Проверка клапана с помощью самодельной контрольки

Точно такая ситуация и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Заключение

Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Источник

Автомобильный улавливатель паров бензина: адсорбер и его предназначение

Сразу следует разобраться в вопросе о том, что же такое адсорбер, и для чего он нужен на автомобиле. Первоначально стоит отметить, что правильное название этого устройства — адсорбер, то есть, пишется через букву «д», хотя многие его называют абсорбером, что есть не совсем верно. Отличие между адсорбером и абсорбером в том, что первый накапливаем пары (в данном случае бензина), и удерживает их, а второй осуществляет полное поглощение вещества (то есть с невозможностью последующей их отдачи). Почему на автомобилях используется адсорбер, а не абсорбер, узнаем, разобравшись с предназначением этого устройства.

Улавливатель паров бензина представляет собой некий фильтр, благодаря которому исключен прямой контакт бензина с атмосферой, что снижает уровень загрязнения. Изобрели такие устройства после внедрения экологического стандарта Евро-2, посредством которого запрещается загрязнение атмосферы парами бензина.

Основное предназначение устройства заключается в том, чтобы временно поглотить пары, которые образуются в бензобаке, и использовать их в корыстных целях, то есть не просто подавлять, а переправлять к двигателю, где и будет происходить их подача в цилиндры для сжигания вместе с ТВС.

Возвращаясь к названию устройства, можно смело сказать, что на Приоре и других современных автомобилях используется именно адсорбер, осуществляющий лишь временное накопление паров бензина (что происходит в то время, пока двигатель не заведен). Использование абсорберов не позволило бы направлять пары в камеры сгорания двигателя по причине полного их поглощения сорбентом.

Это интересно! В качестве сорбента в автомобильных адсорберах используется активированный уголь.

Как отремонтировать адсорбер и клапан

Заключение

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Как работает клапан адсорбера

Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел “пособия” и “обучающие видео” по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.

Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как “скважность продувки адсорбера”, которая находится в пределах от 0% до 100%. Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer

За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%

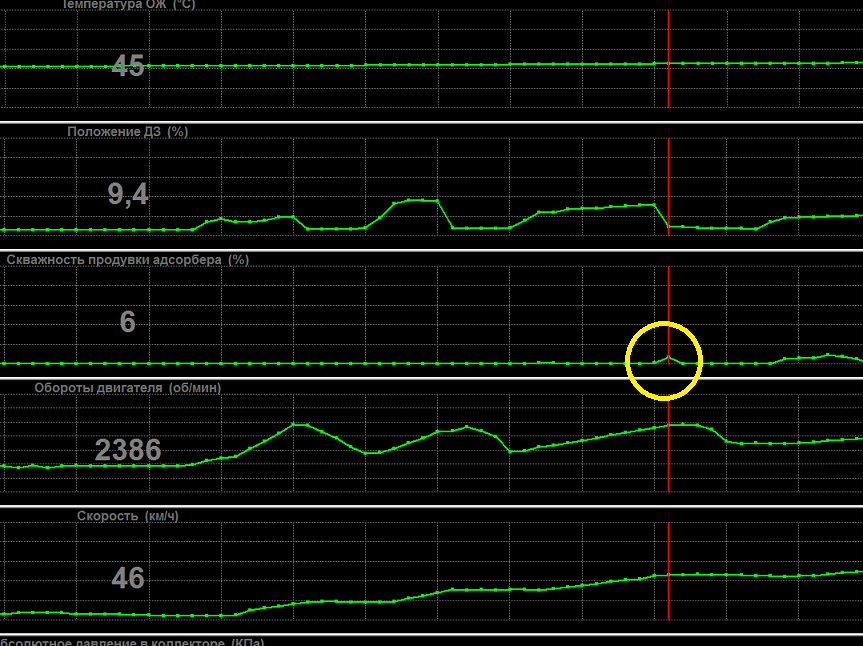

Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%

Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.

Назначение и принцип работы

Адсорбер – представляет собой емкость, наполненную активированным углем, который выполняет функцию фильтрующего элемента. Этот элемент является основной частью EVAP — Evaporative Emission Control (системы улавливания паров бензина).

Система была интегрирована в топливную систему автомобилей с нормами Euro-2 и выше. Т.е. вы не увидите адсорбер на ВАЗ классике и даже модели 2108, не говоря уже про Москвич, Волгу 3110 и т.д.

Цель – уменьшить вредные выбросы в атмосферу и исключить запахи бензина в салоне автомобиля.

Но не смотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:

Патрубков подвода воздуха, разряжения, паров бензина.
Сепаратора – здесь пары конденсируются и сливаются назад в бак.
Гравитационный (аварийный) клапан – блокирует перелив топлива при опрокидывании машины.
Электромагнитный клапан (или вакуумный клапан – к примеру, стоит на некоторых моделях Ниссан) – один из важных элементов (подробности дальше).
Других дополнительных устройств (зависит от модели авто).

Пары топлива скапливаясь в бензобаке должны куда-то деваться. В старых машинах они через специальную трубку уходили в атмосферу. В современных же транспортных средствах топливные баки изолированы от внешней среды.

Пары бензина, через отдельно отводящий патрубок, поступают в адсорбер конденсируются там в виде топлива, которое возвращается снова в бак или во впускной коллектор. В первом случае процесс происходит при заглушенном двигателе, во втором – при работающем.

Как только машина завелась, ЭБУ подается сигнал на электромагнитный клапан. Последний открывается и происходит продувка активированного угля (сорбента). Пары топлива «извлекаются» из сорбента сразу же попадают в специальный ресивер, а затем в камеру сгорания.
