Как проверить коммутатор на газели 402 двигатель?

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

– обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается

надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

– возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке

, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой

— важно убедиться в причине, ведьпотеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов

, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых

, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых

, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

Электрические схемы ГАЗ-3110 «Волга»

Защищаемые цепи автомобиля

Плавкие предохранители правого блока

1 25 Электровентилятор климатической установки
2 15 Дальний свет правой фары
3 15 Дальний свет левой фары, сигнализатор дальнего света фар
4 10 Ближний свет правой фары, электрокорректор фар
5 10 Ближний свет левой фары
6 10 Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
7 20 Резервный
8 20 Прикуриватель, реле звуковых сигналов, звуковые сигналы
9 15 Задний противотуманный свет
10 10 Радиооборудование (магнитола, цепи электроантенны)
11 5 Блок системы управления двигателем (ЗМЗ-406)
12 15 Подкапотная лампа, плафон вещевого ящика, плафон салона
13 10 Стеклоочиститель
1 25 Передние противотуманные фары, задний противотуманный свет
2 15 Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла
3 15 Свет заднего хода, приборы, датчик спидометра
4 10 Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения
5 10 Аварийная сигнализация
6 10 Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7 20 Обогрев заднего стекла, плафоны
8 20 Электроприводы наружных зеркал и блокировки дверей
9 15 Электробензонасос (ЗМЗ-406)
10 10 Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)
11 5 Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
12 15 Обогрев сидений
13 10 Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя
5А — оранжевый 10А — красный 15А — голубой 20А — желтый 25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

Коммутатор системы зажигания ГАЗ 3110 Волга

  1. Руководства по ремонту
  2. Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
  3. Коммутатор системы зажигания

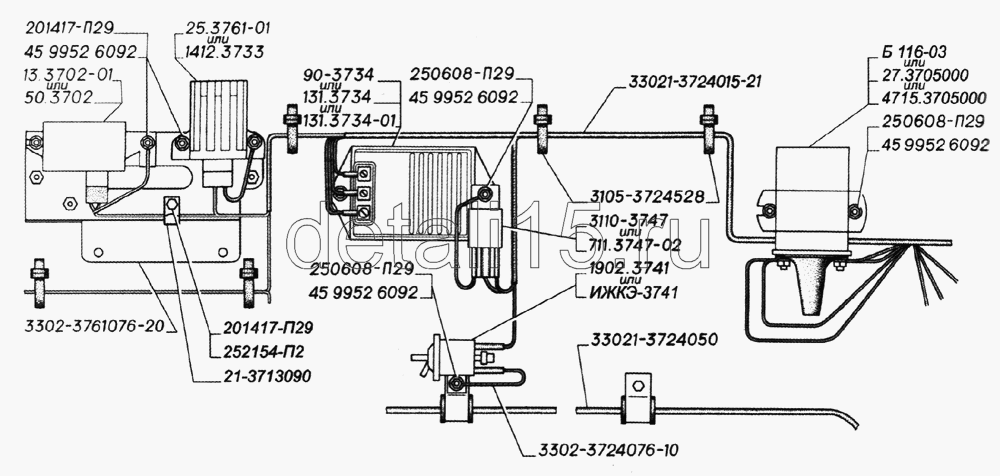

7.10.5.1 Коммутатор системы зажигания Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на автомобиле на левом брызговике за аккумуляторной батареей. Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания. Так как коммутатор во время работы выде… 7.10.5.2 Проверка Схема проверки коммутатора 1 – амперметр; 2 – аккумуляторная батарея; 3 – коммутатор; 4 – выключатель; 5 – провод высокого напряжения; 6 – катушка зажигания ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив пров…

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание

1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2. Двигатель

2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4. Ходовая часть

4.0 Ходовая часть 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6. Тормозная система

6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7. Электрооборудование

7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов

8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения

9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей

10.0 Технические характеристики автомобилей 10.1. Двигатель

Артикул: БСЗ 54.000-01

Код для заказа: 172984

3 480 ₽Способы оплаты: Наличные при получении VISA, MasterCard Оплата через банк Производитель: МЗАТЭ-2 Получить информацию о товаре или оформить заказ вы можете по телефону 8-800-600-69-66.

  • Все характеристики
  • 16 отзывов

Есть в наличии Доступно для заказа – >10 шт.Данные обновлены: 16.05.2021 в 13:30

Код для заказа172984АртикулыБСЗ 54.000-01ПроизводительМЗАТЭ-2Каталожная группа:..Электрооборудование ЭлектрооборудованиеШирина, м:0.16Высота, м:0.14Длина, м:0.24Вес, кг:2.24 Отзывы о товаре

Сертификаты

Обзоры

Для этого товара еще нет обзоров.

Написать обзор

Система зажигания ГАЗ бесконтактная ЗМЗ-402 комплект МЗАТЭ-2Артикул: БСЗ 54.000-01Код для заказа: 1729843 480 ₽ или оформите заказ по телефону 8 800 6006 966

Наличие товара на складах и в магазинах, а также цена товара указана на

16.05.2021 13:30

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.Интернет-цена – действительна при заказе на сайте или через оператора call-центра по телефону

8-800-600-69-66

. При условии достаточного количества товара в момент заказа.

Цена в магазинах

– розничная цена товара в торговых залах магазинов без предварительного заказа.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

3ac132e3ea38cef0111c88c443c58de3

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Товар успешно добавлен в корзину

Что такое коммутатор в машине?

Этим
термином называют устройство, отвечающее за появление искры. Искра возникает в
блоке зажигания, а коммутатор в автомобиле — блок, координирующий этот процесс.
Система зажигания делится на две составляющие — контрольный блок и блок, где
происходит искровой разряд. Управляющая система контролирует момент появления
искры, а исполняющий блок занимается ее образованием.

Прежде
на автомобилях была система розжига горючего с батарейным зажиганием. В ее
основе лежал принцип самоиндукции. Такая система работала долго — до появления
принципиально иной элементной базы. У неё несложная транзисторная схема.
Регулирование производится при помощи тока, проходящего по бобине. Основной
принцип остался неизменным — коммутаторы по-прежнему работают на электромагнитной
индукции.

Заводская методика проверки правильности установки момента зажигания на автомобилях УАЗ и регулировка УОЗ

Двигаясь на прямой передаче (4ая передача в КПП, понижайка выключена) по ровному участку дороги, резко нажмите на педаль акселератора (педаль газа). Автомобиль должен начать набирать скорость, а в двигателе будут явно слышны детонационные стуки (по ошибке часто называемые «звоном пальцев»). При достижении скорости около 60 км/час детонационные стуки должны исчезнуть, что будет свидетельствовать о правильно установленном моменте зажигания. Если детонация не начинается на 40 км/час (позднее зажигание), либо не прекращается на 60 км/час (раннее зажигание), отрегулируйте УОЗ, поворочивая трамблер в +/- на одно/несколько делений на пластине октан-корректора (то, чем трамблер прикручен к двигателю, пластинка с прорезью).

Не стробоскопами, не тестерами, не неонками, не прочими извращениями, ничем невозможно правильно выставить УОЗ, только по заводской методике! Потому что без нагрузки, на неподвижном автомобиле, из работы исключены находящиеся в трамблере вакуумный и энерционный корректоры УОЗ, которые включаются в работу, когда автомобиль находится в движении и двигатель нагружен!!! Часто ленящиеся читать камасутру и думать головой люди задают вопрос: «А зачем тогда метка на шкиве коленвала, если не для стробоскопа?». Отвечаю: Метка на шкиве нужна для ЧЕРНОВОЙ установки момента зажигания, например, при сборке двигателя после капиталки или замены трамблера. ТОЧНАЯ регулировка выполняется ИСКЛЮЧИТЕЛЬНО по методике изложенной выше.

Краткие характеристики катушек зажигания

При поиске неисправностей в системах зажигания, можно путем измерения сопротивления обмоток производить диагностику катушек. Ну, и ознакомившись с этой таблицей, возможно самому давать ответ на вопросы типа: «Можно ли вместо катушки от Жигулей использовать катушку от ЗИЛа».

Правильное соединение вакуумных трубок на карбюраторе К-151 для выбрасывания системы ЭПХХ:

Для любителей экзотики и тех, кто любит всяческое резервирование, живя по принципу запас карман не тянет, для бесконтактных систем зажигания появилась новинка — двойной дублированый коммутатор. Представляет собой два независимых коммутатора в одном корпусе. При сдыхании половинки коммутатора, перекручиваем проводки на другую часть и с песней едем дальше. Двойные коммутаторы выпускаются для всех систем: с вариатором, без вариатора и с датчиком Холла. Они, естественно, не взаимозаменяемы. Цена всего на 20% больше, чем за простой коммутатор.

Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Установив такую штуку можно забыть о раннем/позднем зажигании и кручении трамбера под бензин. Точно такой же датчик детонации используется в инжекторных системах на УМЗ-421, так что все предположения что «двигатель УАЗа шумный и работать будет плохо» несостоятельны. Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. В комплекте находится клемма, которая вставляется в пустое гнездо колодки обычного жгута и к ней подключается сигнальный провод датчика. Второй провод ДД подключается к «массе», обязательно возле коммутатора.

Таблица: неисправности коммутатора и способы устранения

Неисправности
Причина
Способ устранения неисправности
Двигатель заводится, но через 3-5 мин останавливается. Через 20-30 мин двигатель вновь возможно запустить, но через короткое время он опять останавливается. Корпус коммутатора нагревается до температуры выше 50 градусов по Цельсию.
Неисправны элементы коммутатора.
Проверяют исправность транзистора. Если он нормально функционирует, но сильно нагревается в рабочем состоянии, увеличивают номинал резистора. В случае, если после этого транзистор продолжает сильно нагреваться, последовательно заменяют микросхему и транзистор

При монтаже транзистора обращают особое внимание на качество его крепления к корпусу коммутатора с использованием теплопроводящей пасты.
Мотор запускается только через определённые промежутки времени. Коммутатор сильно нагревается.
Неисправна схема защиты коммутатора.
Проверяют исправность элементов схемы защиты.
Двигатель автомобиля не заводится.
Неисправны элементы коммутатора, формирующие напряжение питания датчика Холла.
Проверяют исправность транзистора и остальных элементов устройства.
Искры на свечах нет.
Неисправны элементы электронного коммутатора.
Проверяют исправность элементов устройства

Если указанные элементы работают, а неисправность осталась, следует заменить микросхему.
Искра нестабильная.
Нарушены контакты в разъемных соединениях коммутатора и датчика Холла.
Проверяют качество разъемных соединений коммутатора и датчика.
Двигатель работает неустойчиво.
Неисправен датчик Холла.
Заменяют датчик Холла.
Нестабильная работа силовой установки.
Неисправны элементы электронного коммутатора.
Проверяют последовательно элементы коммутатора. Если указанные детали исправны, а неисправность не устранилась, следует заменить микросхему.

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Другие неисправности.

При исправности датчика и коммутатора необходимо проверить исправность катушки зажигания и высоковольтных проводов. При проверке высоковольтных проводов замеряется их сопротивление, величина которого зависит от маки, типа, длинны и производителя. По этому при проверке достаточно сравнить значение сопротивления между проводами, с учётом их длинны. При большой разнице провода необходимо заменить. При этом лучше всего заменить весь комплект. Катушку зажигания можно проверить по сопротивлению, но только с долей вероятности. По этому её лучше просто сменить на заведомо исправную.

Бесконтактная система зажигания

Всего существует три огромные группы систем – контактная, бесконтактная, микропроцессорная. Первая делится на две подгруппы – контактная и с применением транзистора, работающего в режиме ключа. В конструкции бесконтактной системы зажигания тоже применяются транзисторы. Использоваться активно такая схема стала в начале 80-х годов прошлого века. И она имеет ряд преимуществ, о которых будет рассказано несколько ниже. Схема коммутатора несложная, она может быть реализована как на транзисторах, так и на контроллере.

Но у бесконтактной системы зажигания имеется и много недостатков, если сравнивать ее с микропроцессорной. Последняя позволяет контролировать практически все параметры двигателя. БСЗ делать это не позволяет, также не может она нормально использоваться на инжекторных моторах. Причина устаревания бесконтактной системы заключается не только в развитии электроники и автомобилестроения, но и в принятии жестких мер по обеспечению экологичности двигателей внутреннего сгорания. К сожалению, уменьшить количество вредных веществ в выхлопе позволяет только микропроцессорное управление.

Схема электропроводки Газель 402 двигатель: замена своими руками

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве.

Родной 402 двигатель для Газели

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Электрическая система автомобиля Газель

Переход на инжекторные многоклапанные двигатели возможен и даже рекомендован автопроизводителем, однако не всегда владельцев такой подход устраивает, и в первую очередь с финансовой стороны.

Совет: Как бы там ни было, а извлекая мотор для переборки, у владельца есть возможность заменить и старую электропроводку.

https://youtube.com/watch?v=P4qNNLWxu2w

Если ресурс восстанавливаемого силового агрегата внушает оптимизм, а под рукой есть схема электропроводки Газель — двигатель 402 вполне может прослужить еще не одну сотню тысяч километров.

Электрическая схема проводки Газель 402 двигатель

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

  1. Вследствие естественного износа проводов;
  2. Расслоения изоляции из-за естественного старения;
  3. Механических повреждений (перегибы, задиры);
  4. Коротких замыканий в той или иной электроцепи;
  5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

  1. Высоковольтные провода;
  2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
  3. Катушка зажигания;
  4. Реле уровня заряда АКБ;
  5. Контактная группа блока предохранителей;
  6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

  1. Подкапотное пространство;
  2. Салон автомобиля;
  3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

  1. Наиболее длинный и тонкий жгут предназначен для задней части;
  2. Более короткий – для салона;
  3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

  1. Закрепляем жгут в салоне;
  2. Протаскиваем второй жгут проводов под капот и закрепляем;
  3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

Электрическая часть в моторном отсеке

В подкапотном пространстве:

  1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
  2. Подключаем коммутатор;
  3. Подаем провод на генератор;
  4. Соединяем регулятор напряжения;
  5. Подключаем катушку зажигания;
  6. Соединяем клеммы стеклоочистителя, реле поворотов;

Совет: проводка Газель 402 имеет разделения на цвета, которые соответствуют цветам, изображенным на схеме, как и на электропроводке Газели Бизнес.

В кабине:

  1. Подсоединяем разъем к блоку предохранителей;
  2. Подаем провод на отопитель;
  3. Соединяем на рулевой колонке переключатель света;
  4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели — 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

На что обратить внимание

Ниже представлена схема электропроводки Газель — двигатель 402 которой позаимствован у Волги вместе со всеми конструктивными элементами, и об этом забывать не стоит. Выделенный красным контуром фрагмент – зона пристального внимания.


Электрическая схема Газели с 402-м двигателем производства ЗМЗ

Осматривайте их и при выявлении неполадок:

  1. трещин на корпусе крышки трамблера;
  2. свечении вокруг высоковольтных проводов в темноте;
  3. неустойчивой работе реле зарядки АКБ (аккумулятор «кипит» или постоянно разряжен);

до наступления холодов отправляйтесь в магазин автозапчастей и приобретите новые детали для замены. А предложенная схема проводки Газель 402 двигатель поможет разобраться с их поиском и заменой.

Российский стандарт маркировки аккумулятора автомобиля

Российский стандарт имеет обозначение ГОСТ 0959 — 2002 «Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия». В соответствии с ним маркировка автомобильных аккумуляторов делится на четыре части, которые условно можно разделить на четыре же цифры. В частности:

  • Количество «банок» в АКБ. Большинство аккумуляторов для легковых машин имеет на этом месте цифру 6, поскольку именно столько банок по 2 Вольта имеется у стандартной батареи (6 штук по 2 В дают общих 12 В).
  • Обозначение типа АКБ. Самое распространенное обозначение будет «СТ», что означает «стартерный».
  • Емкость АКБ. Она соответствует числу, стоящему на третьей позиции. Это может быть значение от 55 до 80 Ампер·часов (далее — А·ч) в зависимости от мощности двигателя машины (55 А·ч соответствует движку объемом около 1 л, а 80 А·ч — для 3-х литрового и даже больше).
  • Исполнение аккумулятора и тип материала его корпуса. На последнем месте, как правило стоит одна или несколько букв, которые расшифровываются следующим образом.
Исполнение автомобильного аккумулятора

Пример такой маркировки с расшифровкой приведен на изображении ниже

Ниже приведен пример маркировки российской АКБ на этикетке

1 — Осторожно кислота. 2 — Взрывоопасно

3 — Беречь от детей. 4 — Огнеопасно. 5 — Беречь глаза.6 — Читать инструкцию. 7 — Знак переработки. Подлежит повторной переработке. 8 — Орган сертификации. 9 — Обозначение особенности утилизации. Не выбрасывать в отходы. 10 — Знак EAC подтверждает соответствие продукции нормам стран Таможенного союза. 11 — Материал что используется в элементах при производстве аккумуляторной батареи
Важно при последующей утилизации АКБ. Также могут быть другие дополнительные значки которые свидетельствуют о примененной технологии
12 — 6 элементов в батарее. 13 — Аккумулятор является стартерным (для пуска двигателя автомобиля). 14 — Номинальная емкость батареи. В данном случае она составляет 64 Ампер-часов. 15 — Расположение плюсовой клеммы на АКБ. Полярность. В данном случае «left». 16 — Номинальная емкость А·ч. 17 — Ток разряда при -18°C по европейскому стандарту, он же «ток холодного пуска». 18 — Масса АКБ. 19 — Технические условия производства, соответствие стандартам. 20 — Государственный стандарт и сертификация. 21 — Адрес предприятия изготовителя. 22 — Штрих-код.

Пусковой ток не указывается явно на шильдике. Однако информация о нем обязательно есть в наклейках возле упомянутой таблички. Например, надпись «270 А» или похожее значение.

Таблица соответствий типа аккумулятора, его силы разрядного тока, минимальной продолжительности разряда, габаритных размеров приведена ниже

На российских АКБ «плюс» располагают на левой клемме, а «минус» на правой (если смотреть на аккумулятор спереди, со стороны наклейки).

Особенности контактной системы

Исторически контактная система является одной из первых и сегодня ее можно встретить лишь на старых моделях автомобилей. В таких конструкциях формирование высокого напряжения происходит в трансформаторной катушке, а распределение его на свечи реализуется механическим способом — замыканием и размыканием контактов цепи прерывателем-распределителем.


Устройство контактной системы зажигания

Помимо основных элементов, такие системы включают в себя центробежный регулятор опережения зажигания, необходимый для преобразования угла опережения зажигания относительно частоты вращения коленвала. Он представляет собой два груза, воздействующих на мобильную пластину, контактирующую с кулачковым механизмом прерывателя.

Также в контактных схемах применяется вакуумный регулятор опережения зажигания, изменяющий угол опережения соответственно режиму работы (нагрузке) мотора. Он соединен с полостью, находящейся за дроссельной заслонкой, и при нажатии на педаль газа изменяет угол опережения в зависимости от величины разрежения.

При замыкании контактов низкое напряжение подается на первичную обмотку катушки, где аккумулируется энергия и в момент размыкания контакта происходит формирование высокого напряжения на вторичной обмотке. Затем энергия поступает к распределителю зажигания и далее на соответствующую свечу.

Если нагрузка на силовой агрегат повышается, увеличивается частота вращения вала прерывателя-распределителя, и грузы центробежного регулятора расходятся, изменяя положение пластины. Это способствует более раннему размыканию контактов, что увеличивает угол опережения. При снижении нагрузки на двигатель происходит обратный процесс. В чем отличия контактно-транзисторной системы зажигания Следующим поколением системы зажигания стала контактно-транзисторная, предполагающая установку в первичной цепи катушки транзисторного коммутатора. Он позволяет снизить силу тока в обмотке низкого напряжения, что повышает срок эксплуатации контактов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
