Интерактивная схема системы охлаждения двигателя

Радиаторы системы

Когда выполняется на автомобиле ВАЗ-2106 ремонт, система охлаждения редко отключается. Исключение – снятие двигателя. В этом случае потребуется сливать жидкость и отсоединять патрубки, идущие на радиаторы печки и охлаждения. Что такое радиатор? Это две небольшие емкости, которые располагаются в горизонтальной плоскости. По вертикали между ними проложены металлические трубки – ячейки. Горячая жидкость подается в верхнюю емкость, поступает в десятки тонких ячеек, что позволяет ей быстрее остыть.

Материал для изготовления радиаторов – медь, бронза, латунь, пластик. Из последнего делают только верхнюю и нижнюю емкости. Для увеличения эффективности отдачи тепла между ячейками находится несколько сотен тончайших пластин. За счет того что площадь увеличивается, улучшается и теплоотдача радиатора. Устройство основного радиатора и того, который находится в печке, одинаково. Но есть мелкая особенность первого – к нему произведено подключение расширительного бачка. Вся лишняя жидкость вытесняется из радиатора и поступает в бак.

Что заливать в систему охлаждения двигателя?

Для начала давайте вспомним, что залито в вашу систему охлаждения? Еще не так давно можно было довольно часто встретить автомобили с водой в системе охлаждения двигателя вместо антифриза. К счастью, в наши дни применение воды в качестве охлаждающей жидкости стало скорее исключением из правил. Обычно ее используют в аварийных ситуациях, когда что-то в систему залить нужно, а антифриза под рукой нет.

Если сравнивать характеристики воды и специальной охлаждающей жидкости (антифриза), то последняя имеет массу преимуществ – это и более высокая температура кипения, и низкая температура замерзания, и наличие в составе смягчающих и антикоррозионных присадок, предотвращающих образование накипи и ржавчины в системе охлаждения двигателя.

С этим вопросом мы определились – никакой воды в системе охлаждения двигателя! Но стоит иметь в виду, что долговечность работы системы во многом зависит и от качества охлаждающей жидкости. Не стоит покупать первую попавшуюся канистру с надписью «Антифриз» или «Тосол», отдавать предпочтение нужно только продукции надежных производителей, имеющих все необходимые сертификаты.

Большинство поддельных жидкостей содержат в своем составе агрессивные кислоты, которые со временем разъедают не только детали охлаждающей системы, но и приводят к появлению «раковин» даже в головке блока цилиндров двигателя! Поэтому экономить на антифризе мы вам не советуем.

Также одним из важных критериев качества охлаждающей жидкости является наличие в её составе специальных флуоресцентных добавок, которые помогают обнаруживать течи в системе охлаждения двигателя. Так как система должна быть герметичной, то течи в ней недопустимы.

Проблемы с радиатором и вентилятором

Недостаточное охлаждение двигателя может быть связано с проблемами работы радиатора и вентилятора. В первую очередь стоит помнить, что слишком сильно забитый пылью и насекомыми радиатор неспособен полноценно охлаждаться как встречным потоком воздуха, так и вентилятором. Нередко его чистка решает проблему с охлаждением.

Устройство «классического» радиатора охлаждения двигателя. Во многих современных двигателях, охлаждающая жидкость заливается не через горловину радиатора, а в расширительный бачок

И всё же, возможны и более серьёзные ситуации — трещины радиатора, которые могут возникнуть, как при ДТП, так и в результате коррозии. Радиатор в большинстве случаев можно восстановить. Латунные и медные ремонтируются с помощью пайки, а алюминиевые специальными герметиками.

Перед началом пайки места повреждения тщательно зачищаются наждачной шкуркой, до появления металлического блеска. После, трещина обрабатывается паяльным флюсом и с помощью мощного паяльника наносится равномерный слой припоя (см. видео).

Алюминиевый радиатор запаять не получиться, однако для их ремонта предлагаются специальные герметики или же можно использовать обычную «холодную сварку»

Перед началом заделывания трещин важно хорошо зачистить дефектные места. Клеящая масса хорошо разминается до однородного состояния и наносится на проблемный участок

Стоит помнить о том, что эксплуатировать автомобиль можно только на следующие сутки после ремонта – эпоксидный клей высыхает довольно долго.

Что касается вентилятора охлаждения, его поломка может быть связана с обрывом электропроводки или нарушением привода от коленчатого вала, если вращение передаётся от силового агрегата.

В первом случае, стоит визуально оценить состояние проводов идущих к мотору вентилятора, при обнаружении обрыва нужно заново соединить повреждённые контакты. Если состояние проводов нормальное, а вентилятор всё равно не работает, возможно, поломался сам двигатель или датчик, отвечающий за его своевременное включение. При этом лучше обратиться в автосервис, где определят причину, по которой вентилятор не включается. При проблемах с датчиком обдув может как беспрерывно, так и не включаться вовсе.

В автомобилях, где вентилятор начинает вращаться при передаче крутящего момента от двигателя, поломка чаще всего связана с обрывом приводного ремня. Его замена довольно проста: необходимо ослабить натяг шкива и поставить новый ремень.

Промывка системы охлаждения и замена жидкости

Гидравлическая система охлаждения требует своевременного промывания магистралей, в противном случае на стенках каналов может образоваться коррозия, солевые отложения, и другие загрязнения.

Кран печки

Пожалуй, в «шестерках», да и во всей классике, это самый ненадежный элемент. К сожалению, качество данного узла хорошее, но конструкция у него такая, что невозможно долго эксплуатировать этот кран. Его функция – перекрывать поток горячей жидкости, который поступает в радиатор печки. Во многом только из-за этого крана ломается система охлаждения ВАЗ-2106. Неисправности данного узла можно увидеть по нескольким признакам. Самый первый – это наличие антифриза на коврике возле сиденья пассажира.

Выход из строя крана сопровождается тем, что он либо не открывает подачу горячего антифриза, либо не перекрывает ее. При этом, кстати, будет двигаться металлический флажок, расположенный на корпусе краника. Причина такого поведения – разрушение керамических пластин, с помощью которых производится регулировка подачи. На какие только ухищрения не идут владельцы – и глушат патрубок подачи жидкости на лето, и устанавливают водопроводные полуоборотные краны, которые можно приобрести за копейки. Правда, необходимо делать переходники для их подключения.

О принципе работы системы

Коснемся этого вопроса поверхностно, поскольку более подробно он описывается в материале «схема циркуляции охлаждающей жидкости». Теплообмен осуществляется антифризом, который циркулирует по всей системе под давлением. Оно создается работой водяного насоса.

Когда мотор еще холодный, то движение антифриза происходит по малому кругу. В этом процессе еще не принимает участия радиатор. Именно таким образом удается быстрее достичь требуемого температурного режима для силового агрегата. Когда температура достигает нужной точки, открывается термостат, начиная движение антифриза по большому кругу с заходом в радиатор.

Процесс охлаждения становится более интенсивным, потому что принимает участие та рабочая жидкость, которая находится в радиаторе и ранее не была использована. Для снижения температуры в самом радиаторе применяется атмосферный воздух из окружающей среды.

ВАЗ 2107: Замена крана отопителя своими руками

Следует помнить, что ремонтные работы такого уровня должны производиться при выключенном моторе. Это даст возможность избежать различных рисков и неприятностей.

Сразу хочется добавить, что ремонту кран отопителя не подлежит, да это и не имеет смысла, так как цена его совсем не велика, а замена не представляет ни каких трудностей.

Чтобы поменять кран печки на вашей ладе, у вас под рукой должен быть набор подходящих инструментов и разумеется новая деталь.

Итак, нам понадобится:

  • Ключи.
  • Отвертка.
  • Новый кран.
  • Резиновые прокладки.
  • Емкость для тосола.

Дальше следует ослабить хомут, находящиеся на шланге крана печки в моторном отсеке и снять патрубок.

После чего переходим в салон и снимаем вещевую полочку, находящуюся под панелью приборов, вытаскиваем его аккуратно, что бы ее не повредить, так как она не такая крепкая как кажется.

Для того, что бы было удобнее работать отворачиваем воздухопровод с помощью ключика на десять и отсоединяем его от бокового дефлектора приборной панели.

Теперь с помощью ключика на семь необходимо немного ослабить болтик крепления привода (троса) крана отопителя.

Далее из скобы вытаскиваем оболочку привода ( тросик) после чего с рычажка крана печки вытаскиваем сам наконечник тяги он имеет форму колечка фото 1.

Осталось только открутить два болтика на которых крепится кран отопителя к радиатору печки фото 2. После чего можно смело вынимать неисправную деталь. С радиатора может вытечь небольшое количество тосола, так что будьте готовы подложить какую нибуть тряпочку.

На последнем этапе осталось только отсоединить от крана отопителя трубочку по которой поступает тосол это можно сделать с помощь ключа на десять. После чего нужно ее переставить на новый кран при этом сменив резиновую прокладку на новую.

Дальше можно приступать к установке крана печки, сборка производится с точностью наоборот, следовательно описывать этот шаг, нет особой необходимости.

Итак, делаем вывод, замена крана не является чем то страшным и непонятным. Истратив всего немного свободного времени, вы экономите немного денег, к тому же набираетесь опыта связанного с ремонтом автомобиля. На этом все удачной дороги и без поломок.

Источники

  • https://vsepoedem.com/story/osobennosti-pechki-vaz-2107
  • https://remontavtovaz.ru/vaz-2107/vaz-2107-zamena-krana-otopitelya-svoimi-rukami.html

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

  1. От ремня газораспределительного механизма.
  2. От ремня генератора.
  3. От отдельного ремня.

Конструкция состоит из таких элементов:

  1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
  2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
  3. Шкив для установки ремня привода – зубчатый или клиновидный.
  4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
  5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
  6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

  1. Корпус из алюминия.
  2. Выходы для соединения с патрубками.
  3. Пластина биметаллического типа.
  4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Общее описание агрегата

Что касается насоса охлаждающей жидкости с механическим приводом, то обычно такой привод производится от коленчатого вала или же распределительного вала с двигателя. Для их соединения используется ременная передача. Если речь идет об электрическом приводе, то необходима установка электродвигателя, который будет снабжен системой управления. Как уже говорилось ранее, основная модель насоса охлаждающей жидкости — это центробежный.

Устройство такого приспособления включает в себя рабочее колесо, которое устанавливается на вал со шкивом. Эти элементы, в свою очередь, монтируются в корпус. Этот защитный чехол обычно изготавливается из чугуна или же из литого алюминия. Обязательным элементом является уплотнительная прокладка, которая располагается между блоком цилиндров, и насосом с охлаждающей жидкостью.

Рабочее колесо — это элемент, который занимается непосредственным обеспечением циркуляции, обычно его еще называют крыльчаткой. Выполняется эта деталь в виде нескольких лопастей, имеющих специальную форму. Место установки данного элемента — это приводной вал.

Неполадки гидравлического насоса

Одной из причин перегрева силового агрегата машины может стать неисправность помпы системы охлаждения. Чаще всего проблема заключается в том, что приводной ремень гидронасоса оборвался либо его натяг слишком слабый. В таком случае помпа перестанет качать антифриз, либо будет это делать не полноценно. Проверить это довольно просто, стоит лишь завезти двигатель и пронаблюдать за поведением приводного ремня. В случае если он работает с проскоками натяг следует увеличить или вовсе заменить ремень на новый. Наиболее часто это решает проблему.

Возникают ситуации, когда неполадка кроется в самой помпе: износ крыльчатки, подшипника, иногда возможна даже трещина вала. Кроме всего прочего, стыки соединения патрубков с помпой могут быть не герметичны, и создаваемое насосом давление спровоцирует протечку охлаждающей жидкости. Диагностировать протечку довольно просто, необходимо на полу под двигателем положить листы белой бумаги на несколько часов. Если на ней будут видны даже небольшие пятна голубого или зеленоватого цвета, это свидетельствует об износе прокладок помпы.

Проверить работоспособность самого насоса можно зажав пальцами верхний шланг радиатора на несколько секунд при работающем агрегате. Исправная помпа создаст сильное давление и после отпускания шланга появится ощущение, что жидкость быстро побежала по магистрали. Также стоит помнить о том, что повышенная шумность работы ДВС и люфт шкива помпы говорят об износе подшипника. Обычно его износ связан с просачиванием жидкости через сальник, которая смывает смазку с подшипника.

Устройство водяной помпы системы охлаждения двигателя

Насос охлаждающей жидкости в отличие от термостата можно заменить частично, но нередко автовладельцы предпочитают полноценно менять механизм.

Замена насоса:

В первую очередь необходимо отключить массу автомобиля от аккумулятора, а поршень первого цилиндра должен находиться в верхней мёртвой точке

Произвести демонтаж ролика для натяга ремня и снять шкив распредвала.
Далее, следует слить охлаждающую жидкость с нижней пробки в радиаторе.
Открутив крепёжные болты помпы её нужно отсоединить от блока цилиндров.
Оценив визуально снятый механизм важно определить его износ. Если крыльчатка, сальник и приводная шестерня имеют повреждения помпу лучше заменить полностью.
Новый механизм должен устанавливаться с новой прокладкой, поскольку прежняя может иметь даже мелкие повреждения, которые впоследствии приведут к утечке охлаждающей жидкости

Помпа устанавливается таким образом, чтобы номер, указанный на корпусе, смотрел вверх.
Дальнейшая сборка проводится в обратном порядки разборки. Охлаждающую жидкость лучше залить новую, но можно использовать и ту, которая была, если её ресурс ещё не исчерпан.

[Жидкостная система охлаждения]

Вспомним ещё раз немного про данную систему охлаждения.

В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания — 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи

Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно

Так, при охлаждении антифризом температура стенок цилиндров на 15…20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя.

Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 …100 °С на всех режимах работы двигателя.

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости.

Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110… 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом.

Система охлаждения двигателя состоит из:

  • рубашка охлаждения головки и блока цилиндров;
  • радиатор;
  • насос;
  • термостат;
  • вентилятор;
  • расширительный бачок;
  • соединительные трубопроводы и сливные краники.

Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля.

Принцип работы системы охлаждения

Предлагаю сначала рассмотреть принципиальную схему системы охлаждения.

1 — отопитель; 2 — двигатель; 3 — термостат; 4 — насос; 5 — радиатор; 6 — пробка; 7 — вентилятор; 8 — расширительный бачок; А — малый круг циркуляции (термостат закрыт); А+Б — большой круг циркуляции (термостат открыт)

Циркуляция жидкости в системе охлаждения осуществляют по двум кругам:

1. Малый круг — жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев.

2.Большой круг — движение циркулирует при прогретом двигателе.

Если говорить проще, то малый круг это циркуляция охлаждающей жидкости БЕЗ радиатора, а большой круг — циркуляция охлаждающей жидкости ЧЕРЕЗ радиатор.

Устройство системы охлаждения различаются по своему устройству в зависимости от модели автомобиля, однако, принцип действия един.

Принцип работы данной системы можно увидеть на следующих видео:

Предлагаю разобрать устройство системы по последовательности работы. Итак, начало работы системы охлаждения происходит при запуске сердца данной системы — жидкостного насоса.

1. Жидкостной насос(water pump)

Жидкостный насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. На двигателях автомобилей применяют лопастные насосы центробежного типа.

Искать наш жидкостной насос или же водяную помпу следует на передней части двигателя(передняя часть эта та, которая ближе к радиатору и там где расположен ремень/цепь).

Жидкостной насос соединён ремнём с коленчатым валом и генератором. Поэтому, чтобы найти наш насос достаточно найти коленчатый вал и найти генератор. Про генератор мы поговорим позже, но пока лишь покажу, что нужно искать. Генератор выглядит как цилиндр, прикрепленный к корпусу двигателя:

1 — генератор; 2 — жидкостной насос; 3 — коленчатый вал

Итак, с расположением разобрались. Теперь давайте рассмотрим его устройство. Напомним, что устройство всей системы и её деталей различно, но принцип работы этой системы одинаков.

1 — Крышка насоса; 2 — Упорное уплотнительное кольцо сальника. 3 — Сальник; 4 — Подшипник валика насоса. 5 — Ступица шкива вентилятора; 6 — Стопорный винт. 7 — Валик насоса; 8 — Корпус насоса; 9 — Крыльчатка насоса. 10 — Приемный патрубок.

Работа насоса заключается в следующем: привод насоса осуществляется от коленчатого вала через ремень. Ремень крутит шкив насоса, вращая ступицу шкива насоса(5). Тот в свою очередь приводит во вращение вал насоса(7), на конце которого находится крыльчатка(9). Охлаждающая жидкость поступает в корпус насоса(8) через приёмный патрубок(10), а крыльчатка перемещает её в рубашку охлаждения(через окошко в корпусе, видно на рисунке, направление движение из насоса показано стрелкой).

Некоторые особенности устройства

Как уже говорилось ранее, привод может быть механическим и электрическим, однако в настоящее время намного чаще применяется именно второй вариант. Первый тип довольно сильно теряет в своей популярности. Что касается места установки — спереди двигателя, оно также выбрано не случайно. Такое расположение позволяет добиться максимальной производительности и дополнительного охлаждения.

Помимо основных элементов, таких как трубы для насоса охлаждающей жидкости, к примеру, важную роль играют и более мелкие детали вроде сальников, прокладок и прочего. Вовсе без них или же если они плохого качества, то обязательно будет течь жидкости в системе. Так как прибор работает при помощи центробежной силы, внутри насоса всегда создается давление. Чаще всего оно примерно равно одной атмосфере

Это довольно важно, так как это помогает передвинуть момент кипения антифриза на 20 градусов по Цельсию вверх. Результатом этого стало то, что двигатель способен развивать свои предельные показатели, не перегреваясь при этом

Что касается материалов для изготовления элементов и корпуса, то раньше это был чугун, сейчас чаще используются сплавы из алюминия или магния. Некоторые же производители вовсе делают некоторые элементы из пластика, чтобы снизить себестоимость. Однако тут нужно помнить, что пластик будет работать меньше времени, чем сплавы.

Устройство центробежного насоса

Помпа зачастую устанавливается в передней части бензинового и дизельного силового агрегата. Решение оснащается двумя типами привода. Механический привод наиболее распространен. Механизм устроен так, что усилие передается от коленвала или распределительного вала силовой установки. Для этого используется ременная передача. Электрический тип привода основан на использовании электродвигателя, который дополнительно имеет собственную систему управления. Помпа системы охлаждения имеет ряд конструктивных элементов:

  • корпус;
  • вал;
  • подшипник;
  • рабочее колесо (крыльчатка);
  • сальник насосной камеры;
  • прокладка;

Насос охлаждающей жидкости является насосом центробежного типа. В процессе работы помпа способна создать давление в системе охлаждения на приблизительной отметке около 1-й атмосферы. Такого давления вполне достаточно для того, чтобы точка кипения антифриза в системе сдвинулась вверх на 20 градусов по Цельсию.

Конструктивно насос ОЖ состоит из рабочего колеса, которое закреплено на валу со шкивом. Данное колесо может также иметь название «крыльчатка». Вся конструкция заключена в отдельном корпусе. Корпус помпы изготавливают из чугуна, а также можно встретить изделия из литого алюминия или магниевых сплавов. Встречаются и более удешевленные версии, когда отдельные элементы насоса изготовлены из пластмассы. В корпусе помпы имеются особые каналы, по которым реализован подвода и отвод охлаждающей жидкости к крыльчатке.

Корпус насоса жестко фиксируется на блоке цилиндров двигателя, а между блоком ДВС и корпусом помпы размещается специальная уплотнительная прокладка. Стоит понимать, что важную роль в работе помпы играет качественная герметизация насоса и наилучшее уплотнение. Именно указанная уплотнительная прокладка не позволяет вытекать охлаждающей жидкости из насоса в том месте, где помпа соединяется с рубашкой охлаждения двигателя. Там, где вал выходит из корпуса насоса, дополнительно установлен сальник помпы. Данные решения надежно герметизируют устройство и уплотняют стык корпуса насоса и блока, тем самым эффективно предотвращается утечка охлаждающей жидкости из корпуса.

За принудительную циркуляцию жидкости в системе отвечает рабочее колесо в корпусе насоса. Колесо выполнено так, что имеет специальные лопасти особой формы. Именно по этой причине колесо называют крыльчаткой, которая закрепляется на валу привода.

Приводной вал фиксируется в корпусе на подшипниках, которые отвечают за вращение вала. На противоположной стороне приводного вала установлен приводной шкив, который приводится в действие механическим способом от двигателя или отдельным электромотором.

Просто о сложном: система охлаждения двигателя. Как это работает

Перегрев чего бы то ни было опасен. Это очевидный постулат. Двигатель автомобиля не является исключением, а вот причины и следствия этого явления знают далеко не все. Сегодня предлагаю подробно разобрать вопрос о перегреве ДВС и наиболее частые причины этого явления.

Для начала чуть-чуть теории.

В процессе работы двигатель любого автомобиля нагревается, и контролировать сей процесс призвана охлаждающая жидкость. Циркулируя в замкнутом контуре по кругу, через каналы и протоки внутри мотора, она отбирает у него тепло и переносит его к радиатору

. Где охлаждается набегающим потоком воздуха (на ходу), либо принудительно — вентилятором (когда машина стоит или движется в пробке). После чего, охлажденная, снова поступает к самым горячим местам и процесс повторяется. На заре массового автомобилестроения, а в нашей любимой стране — и вовсе вплоть до 80-х годов, вместо всем известного «антифриза» (это, кстати, «народное» название всех охлаждающих жидкостей) лили воду. То есть, каждый зимний вечер водитель должен был сливать воду из радиатора, а по утру заливать заново. В противном случае, самые «забывчивые» автолюбители наутро обнаруживали разорванные радиаторы и патрубки системы, где замерзшая вода успевала сделать свое дело.

Тогда автопроизводители поняли, что такая система вызывает, мягко говоря, некоторые неудобства в процессе зимней эксплуатации.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

  • охлаждающая жидкость (тосол или антифриз);
  • радиатор;
  • вентилятор;
  • термостат;
  • водяной насос (помпа);
  • соединительные патрубки;
  • расширительный бачок;
  • отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения. При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Процесс промывки

В первую очередь, перед промывкой сливается вся охлаждающая жидкость через выпускную пробку на радиаторе, расположенную в самом низу, и на блоке цилиндров для удаления остатков.

После слива пробки заново закручиваются и в расширительный бачок заливается вода с лимонной кислотой или лучше специальная очищающая жидкость.

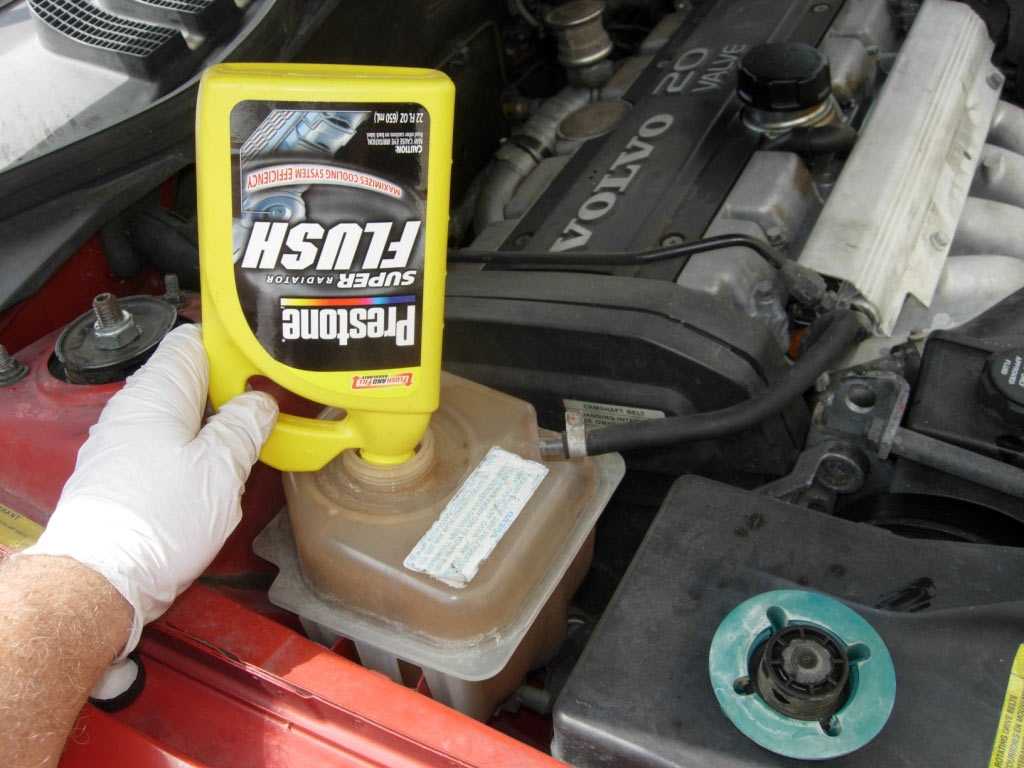

Процесс заливки очистителя PRESTONE Super Radiator Flush в расширительный бачок

Далее, двигатель запускается и работает в холостом режиме на протяжении 15 минут. При этом следует проследить за тем, чтобы открылся большой круг циркуляции. Также при промывке не стоит забывать о том, что салонная печка должна работать в режиме максимального обогрева. Когда агрегат остыл жидкость можно слить, открыв пробки радиатора и блока цилиндров. Этот процесс рекомендуется повторять до тех пор, пока при сливе не будет вытекать чистая жидкость без видимых загрязнений.

Залив новой охлаждающей жидкости можно проводить сразу же после окончания промывки. Наливать тосол или антифриз в расширительный бочок следует аккуратно и медленно во избежание образования воздушных пробок в системе.

При заливке антифриза или тосола воспользуйтесь воронкой — это позволит избежать попадания охлаждающей жидкости на детали двигателя

Когда бачок заполниться почти полностью его нужно закрыть и запустить ДВС на несколько минут чтобы жидкость равномерно распространилась по системе. Далее, после отключения агрегата, тосол или антифриз доливаются до уровня между отметками максимума и минимума на бочке.

В заключение стоит сказать, что принципиальной разницы в использовании тосола или антифриза нет. Однако во многих странах мира автопроизводители давно перестали использовать тосол, поскольку его эффективность несколько ниже. Современный антифриз изготавливается с применением новейших технологий и в большей степени защищает двигатель от перегрева, а магистрали системы охлаждения от загрязнения.
