Установка на классику ваз компрессора или турбины

Как установить инжектор на ВАЗ 2106

Установка инжектора на ВАЗ сопровождается в первую очередь приобретением необходимых деталей. В продаже есть специальные комплекты для ВАЗ 2106. Просто покупаете и устанавливаете. Описание процесса установки обычно идёт в комплекте. Такая установка является самым простым вариантом для ВАЗ 2106. Однако, покупать весь комплект будет довольно дорого. При этом, конечно же, не придётся ломать голову над тем, что, как и куда поставить.

Подготовка

Установка инжектора проводится после подготовки ВАЗ 2106:

  • Снятие карбюратора;
  • Убираем провода карбюратора;
  • Катушку зажигания;
  • Коммутатор (если есть);
  • Сливаем охлаждающую жидкость;
  • Отсоединяем впускной и выпускной коллектор;
  • Меняем принудительный обдув радиатора на электрический;
  • Меняем бензобак на другой с электробензонасосом;
  • Снимаем трамблёр и бензонасос;
  • Устанавливаем заглушки на их место.

Перед тем как купить всё оборудование, нужно определиться с тем, какой контроллер будет установлен на автомобиль. В зависимости от этого приобретаем всё остальное.

Установка оборудования

Установка датчика положения коленвала (ДПКВ) требует замены крышки двигателя ВАЗ 2106 на новую с отливом. Для этого сначала нужно будет снять шкив коленвала. Когда устанавливается новая крышка, то все уплотнительные детали меняются.Головку двигателя нужно будет растачивать или заменить на новую от инжекторной Нивы, т. к. у карбюраторной впускные окна меньше, чем у инжекторной. К тому же нужно будет предусмотреть крепление ресивера.

Далее, закрепляем ресивер, рампу с форсунками, выпускной коллектор. Не забываем о прокладках между соединениями. К ресиверу прикручиваем дроссельный узел.Также нужно поставить модуль зажигания и датчик детонации (ДД). На некоторых моделях двигателя установка последнего может быть затруднена, потому что его нужно расположить как можно ближе к цилиндрам.

Датчик скорости располагается между КПП и входом троса спидометра. Трубку для обратного слива топлива удобнее всего будет протянуть по днищу автомобиля ВАЗ 2106.

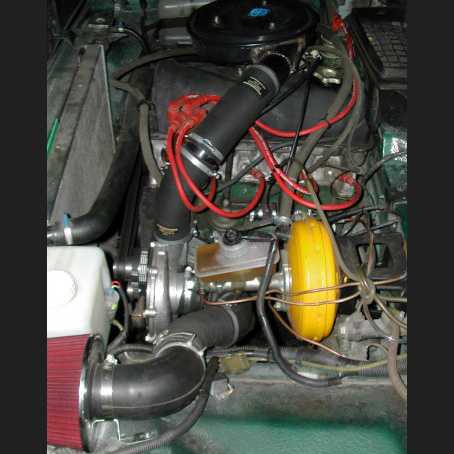

Компрессор или турбонаддув

Итак, начнем с последнего и попробуем разобраться, что подходит именно для ВАЗ 2107 – турбонаддув или механический компрессор. Изначально опытные водители независимо от модели ВАЗ советуют для увеличения мощности автомобиля использовать именно компрессор.

Причем руководствоваться при этом, по словам специалистов нужно следующими преимуществами компрессора:

  • При установке потребуются минимальные доработки ДВС.
  • Собственно простота установки устройства.
  • При установке компрессора вам не придется вмешиваться в работу систем смазки и охлаждения, соответственно выпускной коллектор не будет перегреваться, как бывает в случае с газотурбинным наддувом.

Установка турбины оправдана на современный импортный скоростной автомобиль, который изначально заточен под большую мощность. В случае с ВАзом турбина просто «убьет» двигатель или инжектор, причем произойдет это за весьма короткий срок. Поэтому дабы исключить все риски для ВАЗ 2107 изначально стоит рассматривать только механический компрессор.

На сегодняшний день есть два способа тюнинга ДВС 2107: экспериментальный или покупка готового комплекта. Каждый из них заслуживает отдельного разговора. Поэтому обо всем по порядку.

Ультразвуковая чистка

Перед началом работы, топливные форсунки должны быть сняты с двигателя.

Инжектор погружается в ванночку, которая содержит специальную химически нейтральную жидкость. Внизу емкости располагается излучатель ультразвука, из-за которого в очищающей жидкости возникает акустическая кавитация (появление очень маленьких воздушных пузырей). Схлопываясь эти кавитационные пузырьки приводят к возникновению мощных акустических волн, очищающих погруженный элемент как снаружи, так и внутри.

Чтобы повысить эффективность удаления грязи, на распылитель могут иногда подавать электроимпульс, открывающий и закрывающий клапан.

Как только процесс завершается устройство отправляют на специальный стенд, где проводится проверка инжекторных форсунок. Их тестируют на распыление топлива и надежность подачи.

Недостатки инжектора

  • инжектор капризен, требует регулярного обслуживания и чистки (иначе уменьшается количество и качество впрыска), и появляется потеря мощности, двигатель работает неустойчиво, происходит повышение токсичности выхлопа;
  • так как под инжектор классики и ВАЗ 2107, в частности, не разрабатывался новый тип двигателя, а «брали, что было», то доступ ко многим частям тягового агрегата затруднён, и провести ремонт своими руками чего бы то ни было бывает трудно;
  • установка катализатора низкая, ниже редуктора заднего моста, на высоте 10-11 см, сразу забудьте о езде по скошенному полю за грибами;
  • заправляйтесь где хотите, но приучите свой ВАЗ 2107 к отличному бензину. В противном случае, заглохнете.
  • Если заглохнете на инжекторе, вы «как на иномарке», заглохнете надолго. Светит эвакуатор и автосервис.
  • Когда заводите двигатель, пусть несколько секунд ключ побудет в положении включения зажигания. Это даст возможность бензонасосу создать давление топлива, иначе он выйдет из строя.
  • Сколько стоит тюнинг карбюраторного ВАЗ 2107 с переделкой на инжекторный впрыск?
  • Если вы обратитесь к знатокам в сервис, то вы потратите на тюнинг около 30 тыс. руб. в ценах лета 2014, когда рубль был более – менее стабилен на детали и работу, за всё «под ключ». Может, даже получите гарантию.
  • Если вы уверены в своём знании и опыте, то, походив по авторазборам, можете приобрести всё б/у, но рабочее, за 12-15 тыс. руб., и пропасть в гараже надолго, делая тюнинг не только своими средствами, но и «своими руками», для этого нужно быть «рукастым» и разбираться в железе, но ещё больше «головастым» и разбираться в электрике.
  • Стоимость нового шестёрочного двигателя вместе с инжектором – 55000 руб. Встанет на ВАЗ 2107. Вариант с гарантией. Если выбрали тюнинг в автосервисе — получите и гарантию на комплект и на установку.

Как заменить карбюратор на инжектор своими руками

Половину затрат на переоборудование составляет стоимость работ на СТО, поэтому большинство автовладельцев решаются на самостоятельную доработку.

В первую очередь, составляем список необходимых приобретений. Удобнее разбить его по группам – так меньше вероятность что-либо упустить.

  • Моторная группа: новый маслонасос с возможностью установки датчика коленвала ; датчики: коленвала, детонации, массового расхода воздуха , температуры воздуха и двигателя. Также меняем шкив коленвала ;
  • Новый впускной коллектор , рассчитанный для инжекторов, прокладка;
  • Топливная группа: топливная рампа с форсунками;
  • Магистральный топливопровод с фитингами. Новый бензобак, бензонасос. Регулятор давления топлива, фильтр тонкой очистки топлива ;
  • Электрика: Генератор с соответствующим шкивом (старый просто не выдержит возросшей нагрузки). Контроллер (ЭБУ) – едва ли не самая важная часть системы. Готовые косы (жгуты) проводов для управления инжекторами, низковольтной частью зажигания, бензонасоса. Свечные высоковольтные провода, модуль зажигания;
  • Система впуска: новый воздушный фильтр (с корпусом), дроссельный фланец-патрубок. Переделываем привод дроссельной заслонки – нужен новый тросик;
  • Готовая заглушка на место трамблера.

Разумеется понадобится необходимый инструмент, крепежные элементы хорошего качества (а не из магазина стройматериалов), набор для монтажа электрики: обжимные хомуты, стяжки, монтажные клипсы. Все надо сделать аккуратно и надежно, иначе придется выискивать неисправности, созданные вашими же руками.

Существуют готовые комплекты: либо от вашего же мотора, но более новой версии (основные узлы одинаковые, поэтому подгонять детали не придется). Можно купить КИТ-набор от известных брендов: например – BOSCH.

Что следует подготовить?

В первую очередь, конечно, сам новый двигатель. В случае когда приобретен бывший в употреблении мотор (как чаще всего и случается), не вызывает сомнений необходимость его разборки и ревизии, чтобы не пришлось этого делать впоследствии и снова все разбирать. Такой подход дает еще одно преимущество: если вы решили переходные детали крепления, которые нужны для установки мотора 21126 в кузов Нивы или классики, изготовить своими силами, то в разобранном виде блок цилиндров проще примерить по месту и выяснить размеры деталей.

Эту операцию лучше производить с прикрученным поддоном масляного картера, потому что он тоже требует доработки. Приоровский поддон просто упирается в поперечную балку ВАЗ 21213 Нива, его нужно аккуратно подрихтовать, примеряя по месту. Тугоплавкая сталь, из которой выштампован последний, позволяет выполнить с ним такую доработку. Вот общие рекомендации по выполнению подготовительных работ:

1 — кронштейн крепления генератора и передней опоры силового агрегата; 2 — генератор; 3 — ремень привода генератора; 4 — кронштейн верхнего крепления генератора; 5 — кронштейн правой опоры силового агрегата; 6 — датчик фаз; 7 — передняя верхняя крышка привода ГРМ; 8 — задняя крышка привода ГРМ; 9 — впускной трубопровод; 10 — катушка зажигания; 11 — дроссельный узел; 12 — крышка маслозаливной горловины; 13 — крышка головки блока цилиндров; 14 — датчик сигнализатора недостаточного давления масла; 15 — корпус подшипников распределительных валов; 16 — головка блока цилиндров; 17 — корпус термостата; 18 — крышка термостата; 19 — подводящая труба насоса охлаждающей жидкости; 20 — указатель уровня масла в коробке передач; 21 — крон штейн левой опоры силового агрегата; 22 — коробка передач; 23 — стартер; 24 — пробка сливного отверстия охлаждающей жидкости; 25 — шланг вентиляции картера; 26 — датчик детонации; 27 — поддон картера; 28 — указатель уровня масла; 29 — блок цилиндров

Неисправности двигателя с распределенным впрыском

В любом механизме в процессе его эксплуатации происходят те или иные поломки. Не застрахован от этого и инжекторный двигатель «Семерки». В сумме неисправностей много и они разные, рассмотрим основные, часто встречающиеся:

  • неустойчивая и нестабильная работа двигателя без нагрузки;
  • засорение форсунок;
  • увеличен расход бензина;
  • превышена допустимая норма СО2 в выхлопных газах;
  • при резком открытии дроссельной заслонки образуются провалы в оборотах двигателя;
  • силовая установка не «тянет», снижение мощности.

Для исправления этих дефектов лучше обратиться в специализированную мастерскую. Специалисты проведут диагностику, применяя компьютер с конкретной программой. Определят причины сбоев, проверят, корректны или нет показания датчиков, и оценят работу ЭБУ. После этого выполнят необходимый ремонт с применением оборудования.

Советы для автомобилистов

Ходовая часть передняя и задняя подвеска ВАЗ 2110 2111 2112 Снятие рычага и растяжки передней подвески ВАЗ 2110 2111 2112

Перебои, в работе двигателя легкового автомобиля ВАЗ-2118 Лада Калина, становятся очень хорошо заметны в режиме холостого хода (двигатель дёргается), а также при попытке быстрого набора скорости (двигатель не тянет). Причин, по которым двигатель может начать так работать, достаточно много. Они могут быть связаны, как с системами зажигания и питания, так и с механизмами газораспределительным и кривошипно-шатунным.

Определить с ходу, из-за чего возникли перебои в работе двигателя, вряд ли удастся. Поэтому, по сложившейся водительской традиции, поиск такой неисправности начинают с проверки свечей зажигания и высоковольтных проводов. Первоначально, проверяют надёжность посадки наконечников высоковольтных проводов на свечи зажигания, а пробой высоковольтного провода на «массу» очень хорошо заметен в тёмное время суток, естественно при работающем двигателе.

Если с высоковольтными проводами всё в порядке, тогда придётся поочерёдно выкручивать свечи зажигания и проверять их на наличие искры между центральным и боковым электродами. Начинать эту работу нужно на хорошо прогретом двигателе, это облегчит Вам процесс выворачивания свечей из головки блока цилиндров. Обязательно, при помощи щупа, проверяйте, а в случае необходимости регулируйте зазор между электродами, так как увеличенный зазор может приводить к пропускам искрообразования при работе двигателя

Также обращайте внимание на цвет изолятора центрального электрода, ведь при наличии на нём чёрного нагара, свеча зажигания нормально работать не будет

Двигатель будет работать с перебоями в случае неисправностей в системе питания, связанных с отказом одной из форсунок впрыскивать топливо в камеру сгорания или понижения давления в рампе ниже требуемого. Учитывая то, что форсунки на Ладе Калине электромагнитные, и если на работающем двигателе поочерёдно начать обесточивать их электромагнитный клапан, то по изменившемуся характеру работы двигателя можно найти неисправную форсунку. Понижение давления в топливной рампе возможно либо из-за неисправности регулятора давления, либо связана с неисправностью бензонасоса. Но для того, чтобы определить это потребуется манометр.

Неисправности газораспределительного и кривошипно-шатунного механизмов могут привести к падению компрессии в одном из цилиндров двигателя. Связано это может быть с не герметичностью клапанов, а также с поломкой или закоксовыванием компрессионных колец.

В связи с тем, что работой инжекторного двигателя управляет контролёр, а он находится под радиатором отопителя салона, то в случае его не герметичности, антифриз начинает капать на корпус контролёра и при попадании влаги внутрь, могут возникать сбои в его работе, приводящие к неустойчивой работе двигателя.

У машины стал нестабильный ХХ. Хотя когда заводишь, то работает на повышенных оборотах нормально, как прогреется то начинает дёргаться, не то что бы троит, но прям ощутимо, аж руль трясётся от вибраций. В добавок несколько потерялась тяга у мотора, не сильно, но заметно. Чек не горит.

Мною было сделано:-Заменил свечи и Бронепровода, также подкидывали другую катушку.-Заменил ДМРВ (старый был мёртвый)-Заменил РХХ и ДПДЗ и почистил дроссель (при разборе увидел небольшой осевой люфт заслонки, подтянул её, не знаю может ли от неё быть такой эффект?)-Заменил Бензонасос, сетку и фильтр, а также РДТ.-Ездил на диагностику, ошибок нет, показатели в норме, немного бедноватая смесь на лямбде. В итоге почистил лямбду. Так же пробовал ездить без лямбды, чек не загорался и разницы не было.— Компрессия везде по 13 (Может клапана? Хотя пред. хозяин говорит, что недавно регулировал их)— Также проверили ресивер на подсос воздуха— Заменил ДПКВ— Смотрел метки на ГРМ вроде на месте, но на маховике метки нет, ставил дедовским методом, выкрутив свечу и найдя ВМТ. ДПКВ попадает 20 зуб. Но при сдвиге Шестерни распредвала на 1-2 зуба в обе стороны, разницы в работе мотора практически нет.

Так же немного гуляет (+-1 мм) шкив коленвала, хотя он так всегда был и на работу это не влияло.

Карбюратор против инжектора

Неисправность инжектора устранить гораздо сложнее, чем карбюратора. Нужно подключаться к контроллеру, а для этого иметь специальную программу. В противном случае обращаться придётся в автосервис, а за это нужно платить. У инжектора больше деталей, распределенных под капотом. Более того, качество топлива также играет большую роль. Большое количество датчиков предполагает много проводки. Форсунки иногда забиваются, или перегорает обмотка электромагнита. Помехи и наводки, действующие на проводку, искажают сигналы, поэтому место её прокладки играет не последнюю роль.

Карбюратор можно починить практически на коленке. Он легко снимается, разбирается и собирается. Если рядом нет источника сжатого воздуха, то продуть его можно ртом, используя трубку. Отрегулировать его не составит большого труда, если есть соответствующие знания.

Установить инжектор или оставить карбюратор решать вам!

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением. Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

  • Баночка с очистителем инжектора;
  • Набор накидных или рожковых ключей;
  • Набор отверток;
  • Шприц 5-7 мл;
  • Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

  1. Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
  2. Демонтируем фиксатор тросика газа «плоской» отверткой;
  3. Снимаем тросик акселератора и его кронштейн;
  4. Демонтируем топливопроводы и крепления трубок;
  5. Демонтируем шланг ВУТ;
  6. Демонтируем кронштейны топливопроводов и впускной коллектор;
  7. Удаляем болты крепления топливной рампы;
  8. Ослабляем жгут крепежа форсунок;
  9. Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

Замена карбюратора на инжектор (авто ВАЗ-2107)

Выпуск легковых автомобилей ВАЗ был освоен Тольяттинским заводом еще в начале семидесятых годов, и заднеприводные модели долгое время производились с карбюраторными двигателями внутреннего сгорания (ДВС). Штатный инжекторный мотор появился на «Классике» лишь в начале двухтысячных, поэтому основная масса машин оснащалась КС.

Так как завод-изготовитель выпускает запчасти для систем распределенного впрыска, очень долго мудрить с подгонкой при замене карбюратора на инжектор не нужно, но все-таки такой тюнинг на 2107 требует и значительных затрат времени, и денежных вложений. Для того чтобы установить СРВ вместо КС, потребуются детали:

  • шкив коленвала с отливом под датчик положения к/в;
  • головка блока цилиндров (ГБЦ) 21214 в сборе с распредвалом и гидрокомпенсаторами;
  • передняя крышка двигателя;
  • подкапотная электропроводка;
  • ЭБУ;
  • модуль зажигания;
  • электрический бензонасос (здесь можно использовать погружной или выносной насос);
  • топливные форсунки с рампой;
  • ресивер;
  • датчики детонации, температуры, ДПДЗ;
  • бензобак (при установке выносного б/насоса он не требуется);
  • абсорбер;
  • корпус воздушного фильтра с фильтрующим элементом;
  • воздушные патрубки;
  • дроссельный узел;
  • РХХ.

Если покупать все новые запасные части, получается дорого, можно попробовать поискать детали б/у по объявлениям или на авторазборке. Также при желании сэкономить или из-за отсутствия денежных средств некоторые владельцы авто дорабатывают «родную» ГБЦ, модернизируют старый бензиновый бак, впускной коллектор. При замене карбюратора на инжектор подгонки и переделки с ВАЗ-классикой получается много, немало работы с проводкой. Установить систему впрыска на карбюраторную переднеприводную Ладу несколько проще, а затрат времени и денег получается меньше.

Установка турбины

Можно ли поставить турбину на автомобиль, зависит от конкретной модели авто. В некоторых случаях проще приобрести новую машину, чем подбирать запчасти. Если же вы решили это сделать, то найдите хорошего мастера, потому что самостоятельно справиться с установкой довольно сложно.

Процесс переоборудования начинается с того, что все детали в автомобиле, связанный со впуском и выпуском воздуха, снимают. Новый турбоколлектор соединяют с турбиной, которую разворачивают так, чтобы работа с присоединением патрубков была максимально упрощена.

Подшипники турбины, которая вращается с большой скоростью, постоянно нуждаются в смазке. Трубку подачи масла подключают к месту в двигателе, где масло идет под давлением.

Для подключения можно также использовать тройник датчика давления масла. Другой конец трубки подсоединяют к верхней части картриджа турбины. Сливаться масло будет уже под низким давлением в поддон через специальный сосок. Система охлаждения будет подключаться с другой стороны от водяной помпы.

Поскольку в двигатель будет поступать больше воздуха, ему потребуется больше топлива. Чтобы увеличить его подачу, устанавливают более производительные форсунки. Не помешает также установка нового топливного насоса, соответствующего форсункам. Но делать ли это, решают в каждом конкретном случае.

Избыточное давление воздуха в двигателе будет контролировать электроника. К ней подключают датчики температуры охлаждающей жидкости и воздуха. Контроллер должен быть откалиброван так, чтобы топливо впрыскивалось ровно в необходимый момент времени, связанный с состоянием двигателя.

Отдельно проводят электронную настройку, чтобы автомобиль мог нормально ездить и по городу, и по скоростной трассе.

Прошивкой мотора должен заниматься специалист с большим опытом за плечами. В противном случае, сбив заводские настройки, можно привести двигатель в нерабочее состояние, и затем тратить деньги на его ремонт.

Если на автомобиль будет установлен компрессор, то настройка пройдет значительно проще. Не потребуется такое количество дополнительных деталей. Он сможет работать на низких и на высоких оборотах.

В целом процесс переоборудования довольно трудоемкий и требует навыков. Соответственно и цена вопроса будет высокой. Нужно ли вам это, решайте сами. Зато при успешном монтаже турбины динамические характеристики автомобиля значительно улучшаются.

Как проверить давление в топливной рампе ВАЗ 2114

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР. Кроме того, надо подготовить необходимый инструмент и материалы:

  • манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв., потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
  • шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
  • 2 — 4 хомута для закрепления шлангов
  • отвертку и плоскогубцы
  • колпачок для скручивания ниппелей в автомобильных шинах
  • емкость, желательно широкую, для сбора топлива при его стравливании в ТР
  • ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

  • при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
  • в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
  • с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см.кв.
  • с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
  • при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

  1. В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
  2. На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
  3. Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
  4. Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.
  5. После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
  6. Прочно затянуть хомут на штуцере, не допуская подтеканий.
  7. С помощью бензонасоса подкачать топливо в ТР.
  8. Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв., не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
  9. Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
  10. Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв., значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
  11. В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля

Поэтому важной задачей для автолюбителя является постоянная профилактика ТС

Вашего автомобиля необходимо добраться в автомастерскую и заплатить 500 рублей. А можно приобрести топливный манометр и адаптер ценой около 1500 рублей и сделать всю эту операцию своими руками. А можно и поколхозить! Подробнее ниже.

На видео ниже измеряется давление в топливной рампе при помощи обычного шинного манометра:

Тюнинг двигателя ВАЗ 2101 своими руками

Тюнинг двигателя ВАЗ 2101 своими руками позволяет поддерживать работу машины на высоком рабочем уровне, а в некоторых ситуациях существенно повысить показатели езды. Однако требовать от автомобиля высоких конкурентных преимуществ перед современными новинками автомобильной индустрии было бы глупо.

Поэтому, к доработкам стоит отнестись в первую очередь с исследовательским и историческим интересом. Только в таком случае владелец авто получит море удовольствия от экспериментов над своим четырёх-колёсным «другом».

В настоящее время доступны и востребованы следующие варианты апгрейда.

Плюсы:

Минусы:

Модернизация текущего мотора

В этом способе денежные затраты будут значительно меньше. «Львиную»долю работы можно сделать самостоятельно.

Для тюнинга потребуется купить коленвал от более мощного авто, а также набор приспособлений:

1. Двигатель нужно установить на токарный станок, чтобы выполнить расточку под зеркало. В случае если растачивать дальше уже нельзя, можно прибегнуть к гильзованию под размеры современных поршней.

Расточенный двигатель ВАЗ

2. При покупке коленвала, необходимо быть внимательным, чтобы не купить низкокачественную подделку. Изделие должно обладать матовой поверхности с цветом хаки. Маркировка «ОТК», наличие упаковки, обработка литолом – признаки качественной продукции.

3. Чтобы получить еще больший эффект, нужно усовершенствовать и конструкцию масляного насоса.

Последовательность работы

Сливаем тосол ниже высоты головки блока цилиндров.
Снимаем карбюратор.
Снимаем впускной и выпускной коллекторы.
Снимаем прерыватель – распределитель с катушкой.
Снимаем с коленвала шкив, меняем переднюю крышку двигателя на новую, с местом для датчика коленвала.
Ставим шкив новый, с зубцами для датчика, не забывая про метки.
Ставим новую головку блока 2124. Можно новую сборную, можно пустую, но тогда придётся всё переставлять со своей, а можно оставить свою классическую, но растачивать под новый профиль окон впуска и под дополнительные шпильки своими руками;
На тройник головки блока ВАЗ 2107 ставим Датчик ОЖ, сверля отверстие и нарезая резьбу под датчик. Затем устанавливаем его.
На головку блока после прокладки закрепляем трубы впуска и выпускной коллектор, на впуск ставим рампу с форсунками, приворачиваем

Затем надо надеть ресивер, с дроссельным узлом и завернуть.
На посадочные места бензонасоса и прерывателя крепим по заглушке.
Ставим поближе к цилиндрам датчик детонации, лучше на винт заглушки прерывателя.
Ставим модуль зажигания; для этого болгаркой ровняем площадку своими руками (осторожно, искры и бензиновые пары могут вызвать пожар и взрыв!) рядом с бачком тормозной жидкости и крепим «нивовский девайс». Там подальше от жара, что для электроники лучше.

Ставим фильтр тонкой очистки между трубкой подвода и магистралью, проще ставить от Волги на хомутах;
Ставим обратку так же, в виде второй магистрали по днищу машины до бака;

Там же под днищем около крепления троса спидометра и КПП ставим скоростной датчик;

Ставим обратку в бензобак, главное герметично, просверлив в заборной крышке дырку и вставив трубку;

Ставим бензонасос

Его лучше ставить подальше, так как он гудит. Например, на колёсную арку в багажник:

Подключаем шланги бензонасоса по схеме забор – насос – магистраль подачи – обратка – трубка в бензобак. Хомуты нужны крепкие, иначе будет вонять бензином из багажника в салон.
Ставится педаль газа, закрепляем на ней трос газа, трос закрепляем к дросселю и на кронштейн ресивера. Трос не нужно сильно натягивать. Руками проверяем натяжение.
Электрика: требуется установить всю новую проводку, бортовой компьютер, подключить все датчики системы впрыска топлива. Чтобы отбить охоту у новичков, скажем только, что нужно не только выкроить длины всех цепей до датчиков, но и профессионально паять, обходясь минимумом соединений для профилактики «закисания клемм».
При этом придётся проводить отдельные электрические цепи руками: чёрно – белый, чёрно – красный, красный, серый, белый с полосой, голубой с полосой, коричневый с полосой провода. Их нужно провести на АКБ, бензонасос, зажигание, лампочку подсоса, на тахометр, вентилятор, реле вентилятора и все датчики.
Наконец, устанавливается система зажигания – катушка, провода высокого напряжения.

Теперь приятный звук инжекторного двигателя может порадовать владельца. Вы совершили большую работу!

Неисправности инжектора связанные с модулями (не датчиками).

Эти механизмы не являются датчиками, это вспомогательные модули, без которых невозможна корректная работа двигателя.

Регулятор холостого хода, РХХ.

Основная задача этого датчика – обеспечивать мотор воздухом на холостом ходу. В тот момент, когда педаль газа отпущена, датчик открывает воздушный канал, необходимый для ровной работы двигателя. Если механизм открытия загрязнён, то канал откроется с запозданием, или не откроется вообще. Работа двигателя на ХХ будет некорректна – двигатель заглохнет в результате недостатка воздуха и переобогащения смеси.

Регулятор холостого хода, РХХ.

Иногда эту неисправность связывают с педалью тормоза, но с ней неисправность никак не связана. Прежде чем нажать педаль тормоза, водитель отпускает газ, поэтому педаль тормоза тут не при чём, это ошибка.

Топливные форсунки.

Собственно инжектор это и есть форсунка, то есть впрыск. При её отказе в память ЭБУ помещается код ошибки, указывающий на конкретную форсунку. При неисправности форсунки двигатель будет работать с перебоями (троит) , из-за того, что топливо поступает не во все цилиндры. Бывает, что игольчатый клапан просто не держит и через форсунку в закрытом состоянии подтекает топливо. В случае неисправности форсунки возрастает расход топлива и автомобиль долго и плохо заводиться.

Топливные форсунки. Неисправности инжектора.

Свечи зажигания.

Свеча зажигания — это устройство для воспламенения топливо-воздушной смеси в двигателях внутреннего сгорания, в нашем случае, работающих на бензине или газу. Исходя из определения, становиться ясно, что если свечи зажигания не исправны, то Ваш автомобиль не будет работать должным образом, если вообще будет работать.

Свечи зажигания.

Несвоевременная замена свечей зажигания или вышедшие из строя могут стать причинами таких неисправностей как:

  • Троение двигателя;
  • Плохой запуск двигателя или может вообще не заводиться;
  • Повышенный расход топлива;
  • Плохая тяга автомобиля;
  • Дерганье при движении или при старте;
  • Выход из строя катализатора;
  • Выход из строя катушки зажигания;
  • Пробой бронепроводов.

Если двигатель не запускается, тогда читайте ЭТУ СТАТЬЮ. Расписано подробно с чего начать и как найти причину.

11 942

Проверка давление в топливной рампе

Для начала снимем защитный колпачок штуцера (как показано на фото 1).


Обязательно нужно подложить снизу ткань, чтоб не забрызгать отсек двигателя топливом, и острием тонкой шлицевой отвертки нужно нажать на золотник штуцера. Если струйка топлива тонкая, слабая это означает низкое давление в топливной рампе — нужно искать причину. Если бензин брызнет с сильным напором, тогда есть надежда, что давление в пределах нормы (2,8-3,2 бар), но для уверенности необходимо замерить его манометром. На сервисе это делается топливными манометрами с переходниками. Мы же будем использовать простой от шинного насоса. Главное только, чтоб предел измерения был как минимум 4 бара. Потребуется еще часть бензостойкого шланга, длина которого должна быть 150 миллиметров, внутренний диаметр которого должен составлять — 10-12 мм., а так же еще 2 хомута.


Колпачком колесного вентиля нужно вывернуть золотник из штуцера топливной рампы. На штуцер одеваем шланг манометра и затягиваем с помощью хомута. Включаем зажигание, при этом, не заводя двигатель: спустя 2 секунды давление бензина в рампе должно увеличиться до 2,8-3,2 бар и на данном уровне удерживаться (фото 3).


Если оно существенно ниже (примерно 1 бар) и держится на таком уровне продолжительное время, нужно выполнить проверку подающей магистрали 4 — по всей видимости, она засорилась. Тут 2 проблемных места: бензонасосная сетка 2 и фильтр топлива 5.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
