Как проверить масляный насос: способы проверки, ремонт, советы специалистов

Конструктивные недоработки

Количество прошедших через наш сервис Додж Калибр исчисляется сотнями, коллектив мастеров постоянный, сработанный, что и позволило выявить причину, вызывающие такие повреждения – «дилерскую» защиту поддона (название условное, по месту приобретения и установки). Для большей наглядности «родную» защиту будем сравнивать с такой же от компании Sheriff из города Санкт-Петербург, рекомендованную к установке по итогам собранной статистики. Sheriff имеет сложную геометрию, учитывающую устройство и особенности автомобиля, векторы приложения сил и боковые грани для защиты агрегатов, «родная» – практически прямой кусок стали.


Сравнение защит: внешняя сторона С внутренней стороны у Sheriff есть три упора: два в подрамник возле передних нижних рычагов, один – в центральный кронштейн под переднюю опору двигателя. «Дилерская» – прямая и без упоров, в чём и кроется подвох. Каждый автомобиль с завода комплектуется угловым пластиковым кожухом, прикрывающим приводной ремень и навесное оборудование от грязи, реагентов и камней. Сам по себе кожух не взаимодействует с поддоном двигателя, но после установки «дилерской» защиты его плотно прижимает к поддону и в месте стыка начинает скапливаться вся грязь, выступая в качестве агрессора. Сочетание вибрации, реагентов и абразива как раз и приводят к коррозии. В машинах с вариатором ситуация повторяется зеркально, но несколько реже: «спасает» что самой низкой точкой выступает всё же поддон двигателя и кожух со стороны вариатора не настолько плотно прилегает.


Сравнение защит: внутренняя сторона Кроме отсутствующих упоров, обеспечивающих правильное расположение угловых пластиковых кожухов, «дилерская» защита по своей сути одноразовая, «установил и не открутил». У Sheriff крепёж свой, но становится на штатные места: слева спереди прикручивается к балке радиатора, справа спереди – к буксировочной проуишне, сзади – к подрамнику при помощи закладных. Плюсы несомненные: защита откручивается без проблем одной рукой при помощи ключа или пневмопистолета.


Точки крепления защиты картера Sheriff «Родная» защита спереди притягивается тремя болтами, удерживающими нижнюю пластиковую панель бампера (в народе «губа»), сзади – обыкновенными болтами, шляпка прячется в подрамнике. Если с передними болтами особых проблем нет, то для откручивания задних понадобятся две руки: одной ключом фиксируется шляпка болта, второй – откручивается гайка, удерживающая защиту. В дополнение к этому болты расположены крайне неудачно, возле заднего сайлентблока переднего нижнего рычага: пока рычаг новый, добраться до шляпки болта можно без препятствий, но если пострадал сам сайлентблок (а он принимает на себя основную долю продольной нагрузки), рычаг ложится на подрамник и зажимает болт. Выручает только болгарка. В итоге солидная потеря времени и дополнительные расходы на рядовые операции.


Точки крепления дилерской защиты картера Казалось бы, такой простой элемент как лист стали, но в нашем случае стоит предпочесть качественные отечественные разработки и отказаться от поставленной в автосалоне: и надёжней, и безопасней, и существенно облегчает ремонт.

Конструкции и назначение

Масляный поддон двигателя играет роль смазочного бака и защитного ограждения коленчатого вала, и выполняет несколько задач:

  • сбор и хранение масла, стекающего с деталей шатунно-поршневой группы (ШПГ);
  • предохранение моторной смазки от расплескивания при движении автомобиля;
  • защита смазочного материала от внешней среды (пыль, грязь, песок, вода и т. д.);
  • охлаждение моторного масла;
  • сбор продуктов износа пар трения ШПГ и шеек коленвала;
  • ограждение внутренних деталей мотора от окружающей среды.

Конструктивное исполнение узла зависит от компоновки моторного агрегата, технических традиций и технологических возможностей компании, и бывает весьма многообразным. Наиболее распространены штампованные, литые и комбинированные конструкции. Рассмотрим их подробнее.

Как снять поддон и заменить маслонасос двигателя К7М

Масляный насос снимаем при возникновении дефекта – снижение давления масла. Снижение давление может быть связано с засорением маслоприемника. Также возможно снижение давления из-за неисправности редукционного клапана, износом деталей самого насоса.

Если сетка маслоприемника забита, то промываем ее и продуваем.

Перед тем как снять маслоприемник, нужно снять поддон двигателя. Поддон картера еще нужно снимать при замене прокладки.

Устанавливаем автомобиль на смотровую канаву или на подъемник.

Отсоединяем приемную трубу от выпускного коллектора. Снимаем заднюю опору силового агрегата. Отворачиваем три винта крепления переднего бампера к подрамнику. Отворачиваем примерно на 4 оборота болты заднего крепления подрамника. Отвернув болты крепления двух кронштейнов подрамника к кузову и передние болты крепления подрамника, опускаем переднюю часть подрамника на регулируемой стойке.

1. Головкой на 13 отворачиваем гайку болта крепления кронштейна трубки гидроусилителя руля к блоку цилиндров, удерживая болт от проворачивания ключом на 13.

2. Откручиваем головкой на 13 болт крепления кронштейна трубки гидроусилителя руля к кронштейну блока цилиндров.

3. Берем головку на 13 и отворачиваем болт крепления поддона картера к кронштейну блока цилиндров.

4. С левой стороны ключом на 10 откручиваем болт крепления кронштейна трубки гидроусилителя к подрамнику.

5. Отодвигаем трубку гидроусилителя руля от подрамника

6. Головкой на 13 отворачиваем четыре болта крепления поддона картера к коробке передач

7. Головкой на 10 отворачиваем 20 болтов крепления поддона.

8. Оттягиваем подрамник вниз и снимаем поддон. Выводим его из подрамника.

9. Вынимаем уплотнительную прокладку из пазов поддона картера.

10. Тщательно очищаем поверхности поддона и картера. Наносим тонкий слой герметика. Устанавливаем новую прокладку в паз поддона.

11. Наносим тонкий слой герметика в зоне крышки блока цилиндров

12. Также наносим тонкий слой герметика в зоне крышки первого коренного подшипника.

13. Устанавливаем поддон картера и заворачиваем болты крепления.

Болты затягиваем по схеме с моментом затяжки :

— 1 этап – 8 Нм;

— 2 этап – 44 Нм.

Снятие маслонасоса

После снятия поддона картера головкой на 13 отворачиваем два болта крепления масляного насоса к блоку цилиндров.

Выводим звездочку насоса из зацепления с цепью.

Снимаем насос. Перед установкой очищаем все поверхности от остатков масла. Устанавливаем насос в обратной последовательности. Затягиваем болты крепления насоса с моментом – 25 Нм.

Функции масляной системы автомобиля

Раньше моторное масло применялось лишь для минимизации износа деталей ДВС, однако в современных автомобилях оно выполняет куда более широкий спектр задач.

Помимо смазывания, моторное масло отводит тепло от нагревающихся компонентов и работает в качестве гидравлической жидкости в таких узлах:

  • в клапанах с гидрокомпенсатором;
  • натяжителе цепи или ремня ГРМ;
  • муфтах и других механизмах.

В двигателе современных машин моторное масло нагнетается в нагруженные узлы под давлением. За создание этого давления отвечает масляный насос. Если давление недостаточное или слишком большое, это считается поломкой.

При низком давлении масла ДВС очень быстро изнашивается. Если же давление слишком большое, выдавливаются сальники, появляются течи уплотнителей и прокладок, смазка проникает в места, где ее быть не должно.

Недостаточное давление вызывает масляное голодание двигателя, что также приводит к преждевременному износу силового агрегата. Нередко это сопровождается неполадками в работе гидросистемы ДВС. В результате в моторе появляются значительные повреждения, ремонт которых стоит дорого.

Масляное голодание является прямой причиной преждевременной выработки ресурса двигателя.

Нередка ситуация, когда ломается гидравлический натяжитель цепи механизма газораспределения, что приводит к неизбежному столкновению клапанов и поршней. Повреждения, получаемые при этом, делают двигатель неремонтопригодным. И вот автовладелец вынужден приобретать новый силовой агрегат, а может ли он позволить себе эти неожиданные расходы?

Большинству автомобилистов известно про негативные последствия низкого давления масла в двигателе. При этом повышенное давление масла игнорируется. А это опасное заблуждение, ведь из-за утечки жидкости через уплотнители нормальная работа двигателя также может быть нарушена.

Панель приборов любого авто имеет сигнальный индикатор, предупреждающий о понижении давления масла в моторе. Некоторые модели авто оснащены приборами с точным указанием измеряемой величины. Как проверить давление масла при отсутствии штатных устройств контроля, знают опытные водители. Сделать это можно с помощью специализированного прибора – манометра.

Зачастую не обойтись без сервиса, где проведут полную диагностику авто. Обращаться туда следует в тех случаях, когда наблюдаются нарушения в работе двигателя автомобиля. Это разумный и своевременный шаг, в противном случае ремонт запущенных неисправностей обойдется гораздо дороже.

Следует также иметь в виду, что у разных авто двигатели различаются по техническим характеристикам, а значит, будут другими и уставки низкого и высокого давления моторного масла.

Холодная сварка

Самый дешевый способ заделать трещину – ремонт холодной сваркой. Надежностью, он не отличается, потому что это не заваривание, а скорее замазывание/заклеивание. Холодная сварка, как правило, состоит из двух компонентов, которые перемешивают между собой, наносят на поврежденное место и дают застыть. Перед этим обязательно нужно обезжирить и хорошо зачистить поврежденный участок. В случае с небольшой трещинкой, можно попытаться герметизировать ее, не снимая поддона

При выборе холодной сварки обращайте внимание на температуру, при которой она сохраняет свои свойства – она должна быть не менее 200 градусов

Назначение масляного насоса на ВАЗ 2114 и ВАЗ 2115

Главная задача масляного насоса — создавать избыточное давление в смазочной системе двигателя и обеспечивать непрерывную циркуляцию масла в смазочных каналах.

На ВАЗ 2114 устанавливаются только роторные маслонасосы

Любая поломка маслонасоса ведёт к падению давления смазки, после чего трение между подвижными частями мотора резко возрастает. В результате практически все узлы двигателя оказываются повреждены, и восстановить их можно только после дорогостоящего капитального ремонта.

Типы маслонасосов на ВАЗ 2114 и ВАЗ 2115

Конструкция двигателей ВАЗ 2114 и ВАЗ 2115 одинакова. Поэтому маслонасосы на этих машинах тоже совершенно одинаковые. Это регулируемые насосы роторного типа, оснащённые редукционным клапаном.

Основные элементы конструкции роторного регулируемого маслонасоса ВАЗ 2114

На более ранних моделях ВАЗ устанавливались шестеренные маслонасосы, но постепенно инженеры ВАЗ отказались от этих устройств, поскольку роторный маслонасос обладает важными преимуществами:

  • роторные маслонасосы, в отличие от насосов шестеренных, практически никогда не вспенивают моторное масло в системе;
  • если на машине установлен регулируемый роторный маслонасос, то автовладельцу не придётся слишком часто менять моторное масло (поскольку проблема вспенивания решена, рабочий ресурс смазки увеличивается в среднем в 2,5 раза);
  • из-за особенностей конструкции масляный роторный насос существенно облегчает работу двигателя. При использовании маслонасосов этого типа мощность мотора возрастает на 35%.

Расположение маслонасосов на ВАЗ 2114 и ВАЗ 2115

Масляный насос на ВАЗ 2114 и ВАЗ 2115 находится под двигателем автомобиля. Он закрыт масляным поддоном, а поддон, в свою очередь, закрыт картерной защитой. Поэтому для того чтобы добраться до маслонасоса, автовладельцу придётся снять эти детали, предварительно загнав машину на эстакаду или смотровую яму.

Чтобы добраться до маслонасоса, с ВАЗ 2114 придётся снять поддон и картер

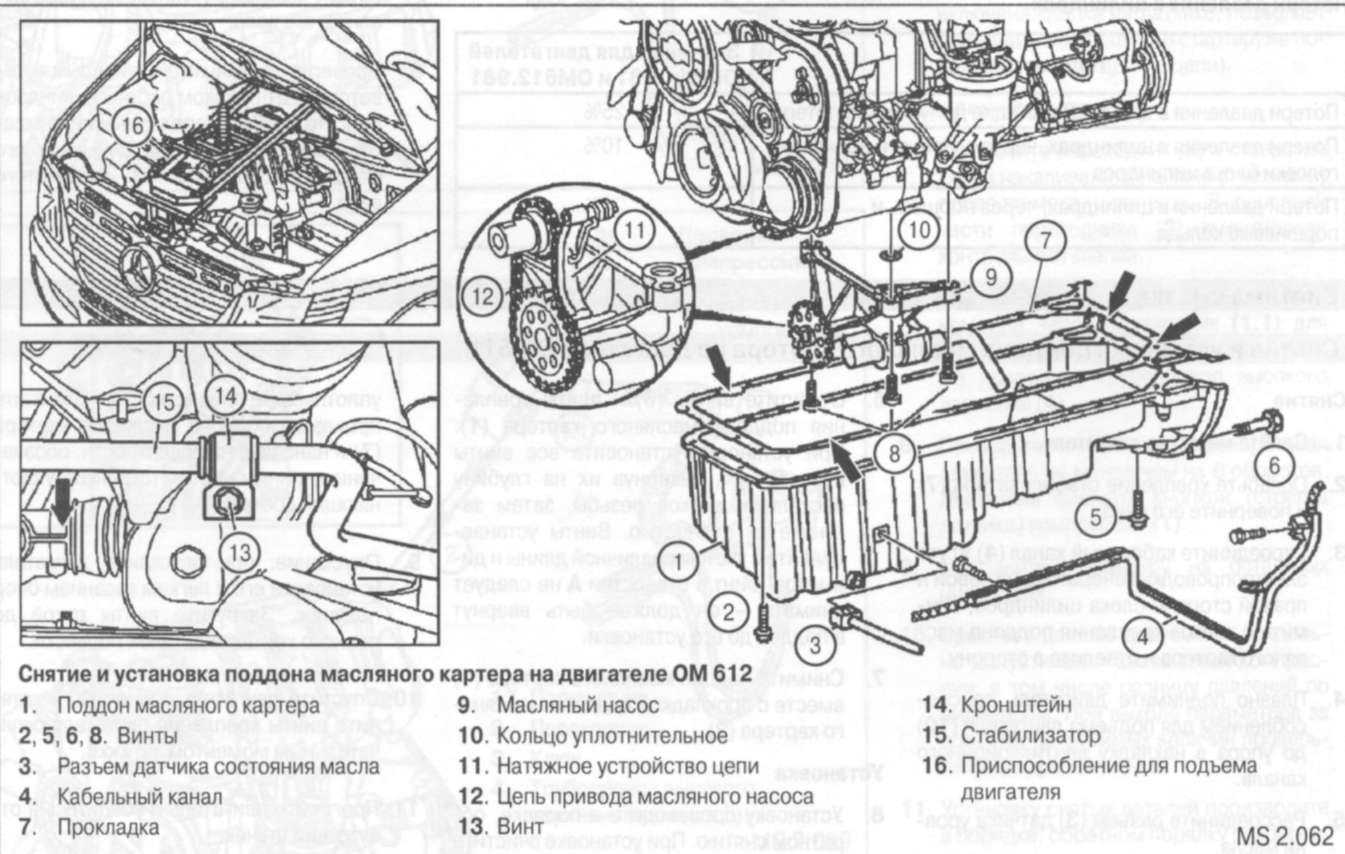

3.4.3 Снятие и установка поддона масляного картера на двигателе ОМ612 / Mercedes-Benz Sprinter

Снятие

1. Слейте масло из двигателя, по окончании залейте, замените масляный фильтр.

2. Ослабьте крепление стабилизатора (15) и проверните его вниз.

3. Отсоедините кабельный канал (4) жгута электропроводки генератора на левой и правой стороне картера, снимите с винтов поддона масляного картера и отведите в сторону.

4. Плавно поднимите двигатель приспособлением для подъема двигателя (16) до упора в теплозащитную накладку.

Опускание: при опускании двигателя установите его до легкого касания опор, закрутите, затяните винты рукой до полного контакта деталей подвески. Опустите двигатель полностью и затяните винты крепления двигателя окончательным моментом затяжки.

5. Рассоедините разъем (3) датчика уровня масла.

6. Открутите винты (6) и винты (2, 5) поддона масляного картера (1). При установке наживите все винты, затем затяните их полностью.

Устанавливайте винты с учетом их различной длины и диаметра (см. дополнительно чертеж поддона масляного картера).

7. Открутите винты (8) масляного насоса (9).

8. Отожмите натяжное устройство цепи (11) от цепи привода масляного насоса (12), отсоедините масляный насос (9) от цепи привода масляного насоса (12) и положите на поддон масляного картера. При установке замените кольцо уплотнительное (10), очистите масло-приемник масляного насоса. Если в насосе нет масла, залейте масло в насос, чтобы подача масла началась сразу после запуска двигателя.

9. Снимите поддон масляного картера (1) совместно с прокладкой поддона масляного картера (7) и масляным насосом (9). При установке очистите уплотняемые поверхности. Замените прокладку поддона масляного картера (7) и нанесите на поверхности, обозначенные синим цветом (стрелки), уплотняющий состав.

Установка

10. Сборку производите в порядке, обратном порядку разборки.

11. Прогрейте двигатель и убедитесь в отсутствии утечек.

12. Данные резьбовых деталей и моменты затяжки и указаны в разделе «Установка поддона масляного картера (см. выше).

Моменты затяжки резьбовых соединений

Винт крепления поддона масляного картера к картеру: М6 — 9 Нм, М8 — 20 Нм.

Винт крепления корпуса коробки передач к поддону масляного картера — 40 Нм.

Винт крепления поддона масляного картера к задней крышке: М6 — 9 Нм.

Винт крепления поддона масляного картеpa к крышке корпуса привода механизмов: М6 — 9Нм

Винт крепления поддона масляного картера к картеру — 18 Нм.

Винт крепления подвески двигателя — 83 Нм.

Болт гайка крепления кронштейна стабилизатора, к балке передней оси: М8 — 30 Нм.

Замена масляного насоса Спринтер 2.2 CDI на 3.0 саньенг.

Как снять поддон с Мерседес 642?

Капитальный ремонт двигателя часть №1 снятие и разборка мотора Sprinter 315 646

замена поддона Мерседес Атего

651й двигатель 2.2 дизель замена поддона

Снятие поддона и замена прокладки Нива Шевроле |

Замена прокладки поддона Нива Шевроле – это довольно частая процедура, которая время от времени требуется при выполнении обслуживания этого автомобиля. Она связана с качеством материала и режимов работы ДВС, который перегревается.

Что понадобится в процессе работы?

Для выполнения снятия поддона можно можно выполнить работу самостоятельно.

При выполнении работы потребуется набор из следующих инструментов:

• Комплекта головок на 8, 10, 13 и 19;• Ключа рожкового на 13 или накидного типа;• Плоской отвертки;• Ёмкость на 4 л для масла;• Воротка торцевого типа;• Удлинителя для воротка;• Кардана для него же;• Домкрата или подъемника.

Кроме инструментов и принадлежностей при выполнении процедуры замены прокладки поддона картера, также не обойтись без следующих материалов и приспособлений:

• Пары брусков толщиной 40-50 мм;• Прокладки для масляного насоса;• Прокладки для поддона;• Ветоши для удаления масляных пятен.

Процесс снятия поддона

Перед тем, как снять поддон попробуйте устранить течь масла при помощи подтягивания крепежных болтов. В некоторых ситуациях это помогает. Но чаще все же приходиться выполнять замену прокладки, потому что явной причиной течи является ее плохое качество.

Для выполнения замены поддона выполняем следующие шаги:

1. Поднимаем автомобиль на подъемнике или на домкрат. Во втором случае потребуется использовать подставки под переднюю ось, чтобы автомобиль был расположен ровно.2. Далее, для выполнения снятия поддона картера потребуется демонтировать брызговик и защиту двигателя. Для этого потребуется вороток и головка на 13. Затем при помощи второй головки на 10 отвинчиваются болты заднего брызговика. Всего имеется два крепления, гайки на 10 и болты на 8 спереди и сзади соответственно.3. На следующем этапе потребуется слить масло из двигателя. Поэтому предварительно автомобиль должен был быть прогрет до нормальной температуры, чтобы масло вытекло полностью без остатков. Отвинчивание крышки поддона для слива масла осуществляется головкой на 17.4. Далее, чтобы освободить пространство вокруг картера для снятия поддона потребуется открутить гайку крепления подушки двигателя

При этом важно не обронить шайбы, установленные под гайками.5. При помощи домкрата приподнимаем двигатель на небольшое расстояние для освобождения подушек крепления от кронштейнов

6. В образовавшийся зазор вкладывается заранее подготовленный брусок. После чего убираем домкрат в сторону.

7. Поддон картера закреплен к корпусу двигателя 19 болтами. Под ними имеются шайбы, поэтому следует быть внимательным при выполнении этой работы.8. На следующем этапе при помощи отвертки снимается поддон. При этом следует быть предельно аккуратным, чтобы не вымазаться маслом. Надо оставить блок открытым в течение как минимум 10 минут. Этого времени будет достаточно для стека масла со всех деталей двигателя.9. Далее, приступаем к откручиванию масляного насоса. Он закреплен к кронштейну при помощи 2-х болтов.

10. На заключительном этапе разборки ДВС снимаем сам картер

Важно помнить, что для более комфортного снятия картера коленчатый вал следует развернуть шейками в горизонтальную плоскость

11. Обычно прокладка намертво приклеивается к блоку двигателя, поэтому ее удалить можно только при помощи острого и твердого инструмента. Привалочная поверхность должна быть идеально очищена от всевозможных ее остатков.

12. Далее, кладется новая прокладка, можно контактную поверхность предварительно промазать термостойким герметиком, что несколько увеличит срок службы до образования новой течи.

Сборка всех деталей выполняется в обратном порядке, но следует быть предельно аккуратным, чтобы не допустить ошибок в процессе выполнения работы.

Причины резкого падения давления

Резкое падение может возникнуть в некоторых случаях:

  • пробой поддона. Подобное явление может возникнуть при движении по дорогам с ухабами и ямами. При пробое масло вытекает довольно быстро. Работа системы смазки невозможна. Индикатор «Check engine» сразу укажет на возникшую неполадку;
  • поломка насоса. Такое явление возникает довольно редко, но водители могут поделиться, что им пришлось столкнуться с подобным явлением. На современных транспортных средствах индикация о наличии ошибок в работе системы смазки появится быстро. На авто старых образцов придется прислушиваться к работе двигателя (не самый лучший вариант, но другой не всегда возможен);
  • потери масла через неплотности в соединении узлов ДВС могут возникнуть в результате некачественной сборки, а также при использовании запасных частей несоответствующего качества. Масло вытекает не сразу. На стоянках можно наблюдать образование масляных пятен. Такие явления должны насторожить владельца авто. Придется постоянно контролировать уровень масла по показаниям щупа. При необходимости нужно доливать. Однако, такой подход можно считать временным. Без ремонта обойтись нельзя.

Как самостоятельно снять поддон

Каких-либо сложностей замена поддона двигателя не представляет.

  1. Машину следует поставить на ручной тормоз. Задние колеса дополнительно зафиксировать от качения любыми подручными средствами: обрезками досок, обломками кирпича и так далее.
  2. Снять с аккумулятора минусовой провод во избежание случайного запуска двигателя.
  3. Поочередно вывесить домкратом передние колеса и поставить под пороги надежные подставки. Лучше всего для этой цели подходят регулируемые винтовые опоры.
  4. Подвесить двигатель, используя цепной подъемник, закрепленный на несущей конструкции потолка.
  5. Снять экран дополнительной защиты картера.
  6. Демонтировать детали, мешающие удалению поддона (среднюю балку двигателя, стабилизатор поперечной устойчивости или другие). Отсоединить приемную трубу глушителя.
  7. Отвернуть пробку и слить из картера моторное масло в подставленную снизу емкость, сняв перед этим крышку маслозаливной горловины.
  8. После того, как масло перестанет капать, можно приступать к отвинчиванию винтов крепления поддона с помощью сменных головок и трещотки.

После снятия поврежденный поддон можно выправить молотком на жесткой металлической плите. Проверьте состояние маслоприемника. Если он погнут, и выправить его затруднительно — купите новую деталь. Сборку производите в обратной последовательности. Прокладку поддона нужно установить новую.

В заключение напомним, что поддон двигателя — как то яйцо, в котором была спрятана смерть Кощея. Берегите тонкое подбрюшье автомобильного движка. Не уподобляйтесь капитану морского судна, посадившего по халатности свой корабль на прибрежные камни. Устранение последствий аварии — хотя и не сложный процесс, но довольно затратный, и требует немалого времени.

Как заменить масляный насос, он же маслонасос на ВАЗ 2108-ВАЗ 21099?

Примечание! Вам понадобятся следующие инструменты: набор основных гаечных ключей, торцевые головки, карданные шарниры и удлинитель.

Снятие

1) На инжекторных автомобилях в первую очередь необходимо снять с двигателя датчик положения коленвала. (Подробности и тонкости процесса описаны в статье: «Замена датчика положения коленчатого вала»)

2) Затем слейте моторное масло, находящееся в двигателе автомобиля. (Здесь вам на помощь придет инструкция: «Замена масла в двигателе»)

3) После, снимите зубчатый шкив коленвала. (Читайте в заметке: «Замена переднего сальника коленвала», в пунктах «1-4»)

4) Следом снимайте поддон картера, затем отверните несколько болтов крепления маслоприемника и снимите его. ( Подробные действия узнаете из публикации: «Замена маслоприемника на ВАЗ»).

5) С помощью удлинителя с накидной головкой, отверните шесть болтов которые крепят маслонасос к блоку цилиндров автомобиля.

Примечание! Под болтами крепления маслонасоса находятся плоские шайбы, поэтому отворачивайте болты аккуратно, не потеряв их.

6) Теперь с помощью толстой отвертки чуть сдвиньте маслонасос, вставив её между коренным подшипником и непосредственно насосом.

7) Аккуратно снимите насос с коленвала.

Установка

1) Во время установки ведущую шестерню необходимо совместить с лысками коленвала.

2) Теперь смажьте моторным маслом рабочую кромку переднего сальника коленвала.

4) Установите новый насос масла на коленвал. Аккуратно деревянной палочкой или тупой частью карандаша заправьте рабочую кромку сальника во внутрь. Заверните шесть крепёжных болтов.

5) Поставьте детали на места в обратном снятию порядке.

Важно! Сняв ремень «газораспределительного механизма», старайтесь не проворачивать коленчатый и распределительный валы, иначе при резком провороте поршни могут ударить по клапанам, следовательно произойдет деформация одного либо нескольких клапанов!

Замена масляного насоса на ВАЗ 2110

Очевидно, что масляный насос (МН) в системе автомобиля ВАЗ 2110 служит для перегона смазывающего вещества.

Не редко, садясь за руль и запуская двигатель, на приборной панели загорается контрольная лампа с изображение масленки, которая не гаснет. В этом случае вероятной причиной сигнала может служить вышедший из строя насос.

Поиск неисправностей

Не стоит спешить с выводами и во всем сразу винить насос. Нужно организовать полноценную проверку, чтобы убедиться, что стало причиной появления сигнала на приборной панели.

Область проверки

Ваши действия

Вам нужно проверить работоспособность электрической цепи, которая идет от датчика к панели приборов. Провод, который идет от регулятора на двигатель, нужно перекинуть на массу. Если цепь исправна, лампа при этом погаснет

Проверка масляного фильтра

Просто открутите датчик давления масла. Если он смочен в смазывающем веществе, все хорошо. Если же он сухой, тогда фильтр забился или застопорился клапан фильтра

Проверка внутренних элементов

Вам потребуется заменить фильтр, если с ним есть проблемы. Далее открывается поддон, инспектируется состояние маслоприемника и резиновых уплотнителей

Если проведенные мероприятия не дали результата, лампа все равно не гаснет, значит виновник сложившейся ситуации именно насос.

Полезные сведения

Расскажем немного о принципах устройства и работы масляного насоса. Это может помочь вам в процессе выполнения ремонта.

  1. На отечественных «десятках» используется комбинированная смазочная система.
  2. Конструкцией автомобиля предусматривается наличие шестеренчатого масляного насоса. Он устанавливается на передней торцевой стороне блока цилиндров.
  3. Специальные шестерни с трохоидальным внутренним зацеплением способствуют уменьшению механических потерь при вращении.
  4. Насос комплектуется полнопоточным фильтром с неразборной конструкцией. В нем присутствуют противодрежаный и перепускной клапан.
  5. Такая конструкция гарантирует эффективную циркуляцию смазки по всем узлам двигателя.
  6. Работа насоса осуществляется за счет вращения коленвала. Соединение прямое.
  7. Эксплуатационный срок насоса составляет около 120 тысяч километров.

Расположение

Далеко не все знают, где искать этот масляный фильтр. Находится он не на видном месте, потому для получения доступа к устройству придется постараться.

Размещен МН непосредственно внутри масляного картера двигателя. Чтобы добраться до него, обязательно сливается масло из мотора.

Расположение элемента

Учтите, если в вашем двигателе используется качественное масло, которое только недавно было залито, при сливе воспользуйтесь чистой тарой, чтобы затем вы могли повторно залить то же вещество. Если же масло старое, замена насоса является отличным поводом поменять смазку.

Функции и неисправности редукционного клапана масляного насоса

Обязательным атрибутом системы смазки любого двигателя внутреннего сгорания является редукционный клапан масляного насоса (РКМН). Многие автолюбители даже понятия не имеют о такой детали, хотя роль её в обеспечении работоспособности мотора очень велика. Разобраться в устройстве, функционировании и неисправностях этого узла стоит ещё потому, что его аналоги присутствуют в любых системах, где в качестве рабочей среды используют сжатые жидкости или газы.

Назначение редукционного клапана масляного насоса

Как известно, смазывание трущихся поверхностей подшипников скольжения мотора (коренные, шатунные, поршневые пальцы, подшипники и прочие) происходит при постоянной подаче под давлением моторного масла.

Если давление недостаточно, то происходит износ, перегрев и выход из строя рабочих частей, а если давление превышает норму, то мотор может получить серьезнее поломки. Чтобы избежать этого, в дело вступает редукционный клапан.

Одно из толкований термина «редукция» – это уменьшение или ослабление чего-либо. В машиностроении клапан называют редукционным, когда он в определённый пиковый момент (повышения до предельного давления, масла, воды, воздуха, газа и тому подобного) открывает проход и способствует нормализации давления рабочей среды.Таким образом, механизм клапана предназначен для предохранения от повреждения чрезмерным повышением давления масла.

Устройство клапана

Редукционный клапан масляного насоса имеет очень простое устройство.

Основными частями являются:

  • корпус с системой каналов;
  • клапан (шарик или небольшой поршень), закрывающий перепускной канал;
  • пружина;
  • упорный винт или болт.

Несложно понять принцип работы конструкции. Упорный винт создаёт давление на один конец пружины, которая усилием сжатия спирали придавливает клапан к гнезду, имеющему сквозное отверстие канала. Как только в канале повышается давление способное преодолеть сопротивление пружины, клапан опускается и масло перетекает. При нормализации давления, пружина возвращает клапан в исходное положение, закрывая просвет.

Существует два типа РКМН по конструкции корпуса:

  • весь механизм клапана полностью извлекается из масляного насоса;
  • клапан встроен в корпус масляного насоса.

Неисправности клапана и способы их устранения

В работе редукционного клапана масляного насоса встречается два типа неисправностей:

  • клапан не поддерживает давление на необходимом уровне;
  • клапан не открывается при достижении максимального значения .

В первом случае речь может идти лишь о том, что пружина создаёт слабое давление. Такое явление встречается крайне редко, но если мотору не удаётся поддерживать давление масла не стоит забывать о клапане. Пружина может не справляться с работой по разным причинам: износ, неправильный подбор, установка слишком мягкой или бракованной пружины.

Чаще встречается засорение просвета или заклинивание клапана. Происходит это, когда масло слишком долго не меняется, и частички грязи постепенно коксуются на поверхностях. В случае плохой промывки масляных каналов мотора после капитального ремонта, в них могут собраться стружка, мусор, которые также способны заклинить клапан.

«Лечение» любых поломок клапана заключается в разборке, диагностировании, прочистке каналов и замене вышедших из строя элементов. Специалисты настоятельно рекомендуют после каждого капремонта мотора производить замену масляного насоса и предохранительного клапана вместе с ним.

Источник

Комбинированный поддон картера

Иногда нижняя часть двигателя имеет две детали: картер, отлитый из алюминиевых сплавов, и стальной поддон. Очевидно — это своего рода компромисс. При большой высоте поддона штампованный вариант детали трудно сделать с технологической точки зрения — требуется глубокая вытяжка, что подразумевает использование специальных дорогостоящих прессов и увеличения количества штамповочных переходов.

У полностью литой конструкции тоже есть технологические ограничения, поэтому применяют компромиссный вариант, когда каждая из двух отдельных деталей достаточно технологична в производстве. К тому же в этом случае, пусть и в меньшей степени, сказываются вышеуказанные преимущества литых деталей.

Еще один положительный момент: для обслуживания двигателя (в частности ШПГ) не требуется демонтировать весь узел, а только металлическую нижнюю часть.

Как заменить масляный насос, он же маслонасос на ВАЗ 2108-ВАЗ 21099?

Примечание! Вам понадобятся следующие инструменты: набор основных гаечных ключей, торцевые головки, карданные шарниры и удлинитель.

Снятие

1) На инжекторных автомобилях в первую очередь необходимо снять с двигателя датчик положения коленвала. (Подробности и тонкости процесса описаны в статье: «Замена датчика положения коленчатого вала»)

2) Затем слейте моторное масло, находящееся в двигателе автомобиля. (Здесь вам на помощь придет инструкция: «Замена масла в двигателе»)

3) После, снимите зубчатый шкив коленвала. (Читайте в заметке: «Замена переднего сальника коленвала», в пунктах «1-4»)

4) Следом снимайте поддон картера, затем отверните несколько болтов крепления маслоприемника и снимите его. ( Подробные действия узнаете из публикации: «Замена маслоприемника на ВАЗ»).

5) С помощью удлинителя с накидной головкой, отверните шесть болтов которые крепят маслонасос к блоку цилиндров автомобиля.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
